PARCIAL 3 PARTE PRACTICA LA GRABADORA Ariel Calzada Carlos Rios Alex Cooper
2

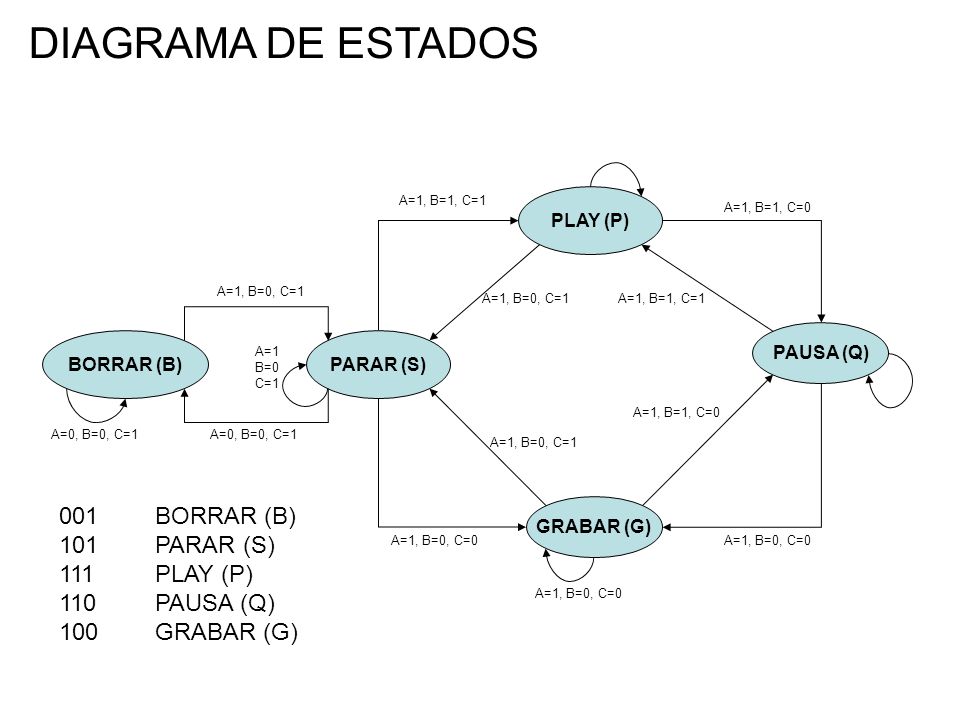

PARAR (S) PAUSA (Q) PLAY (P) GRABAR (G) BORRAR (B) 001BORRAR (B) 101PARAR (S) 111PLAY (P) 110PAUSA (Q) 100GRABAR (G) A=0, B=0, C=1 A=1 B=0 C=1 A=1, B=0, C=1 A=1, B=0, C=0 A=1, B=1, C=1 A=1, B=1, C=0 A=0, B=0, C=1 A=1, B=0, C=1 A=1, B=0, C=0 A=1, B=1, C=0 A=1, B=1, C=1 DIAGRAMA DE ESTADOS

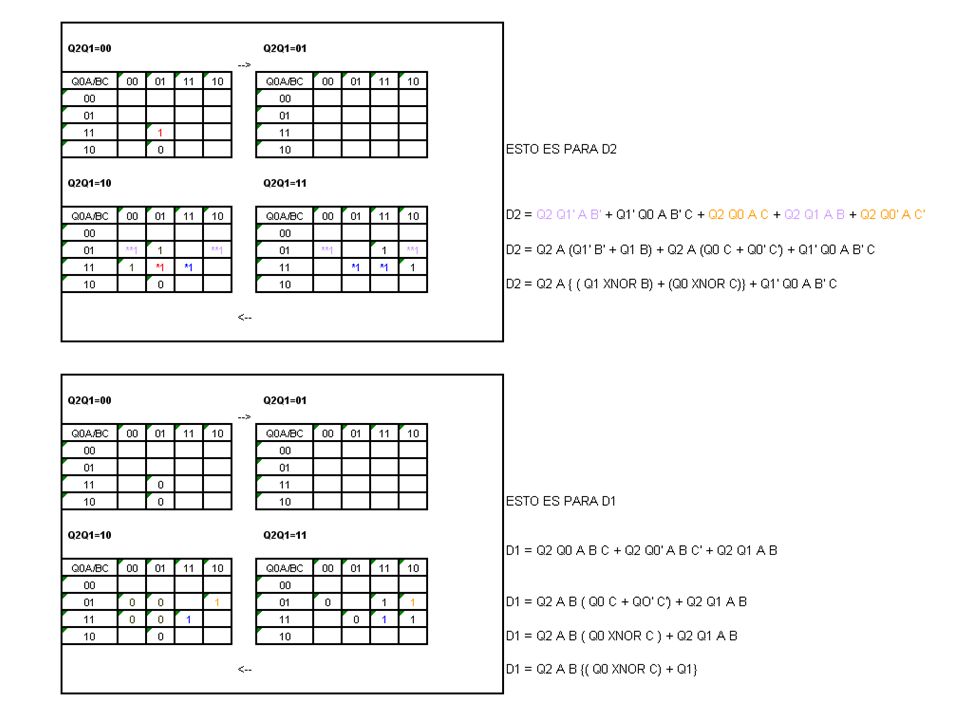

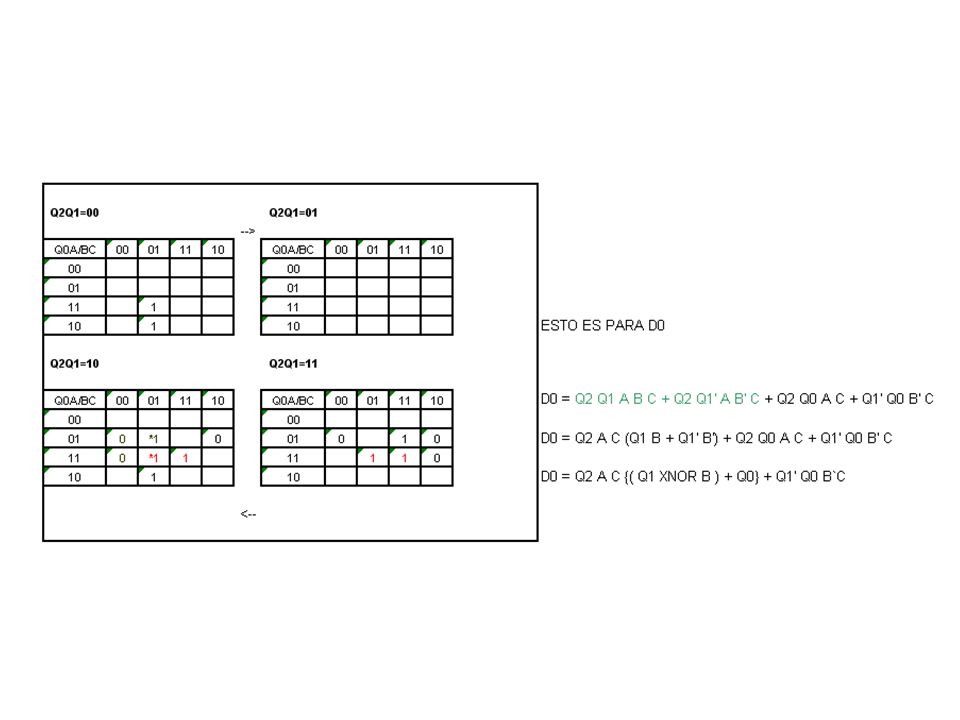

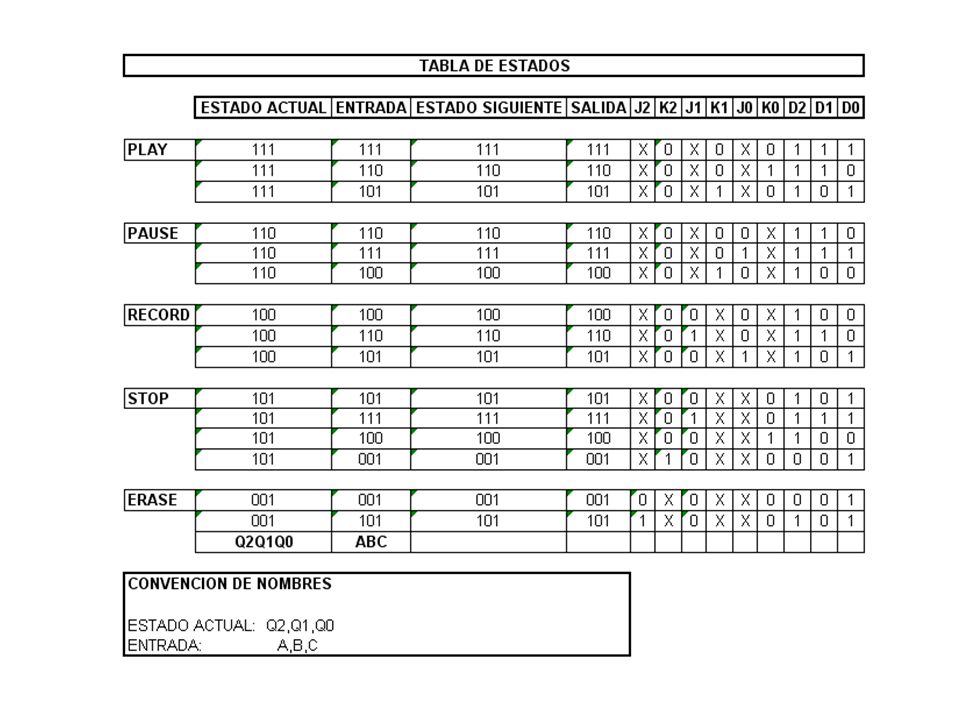

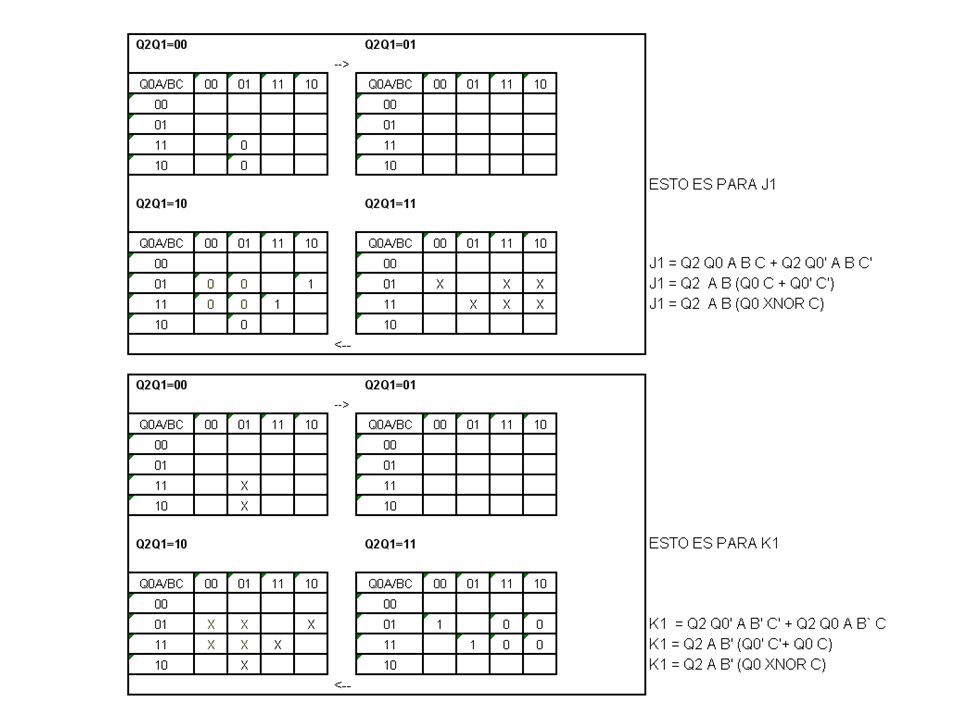

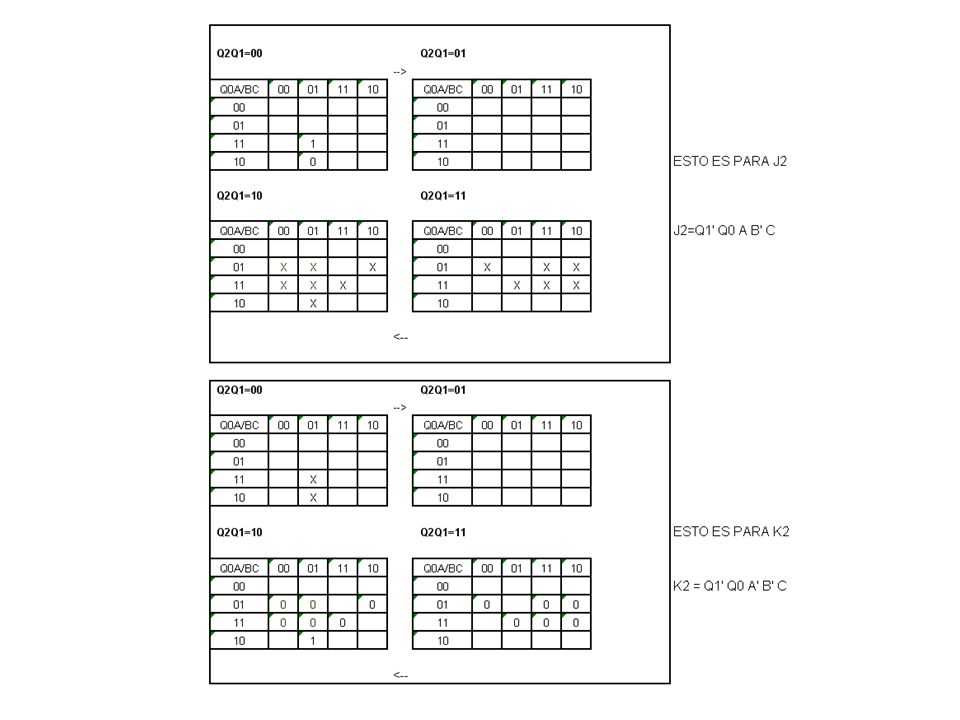

9

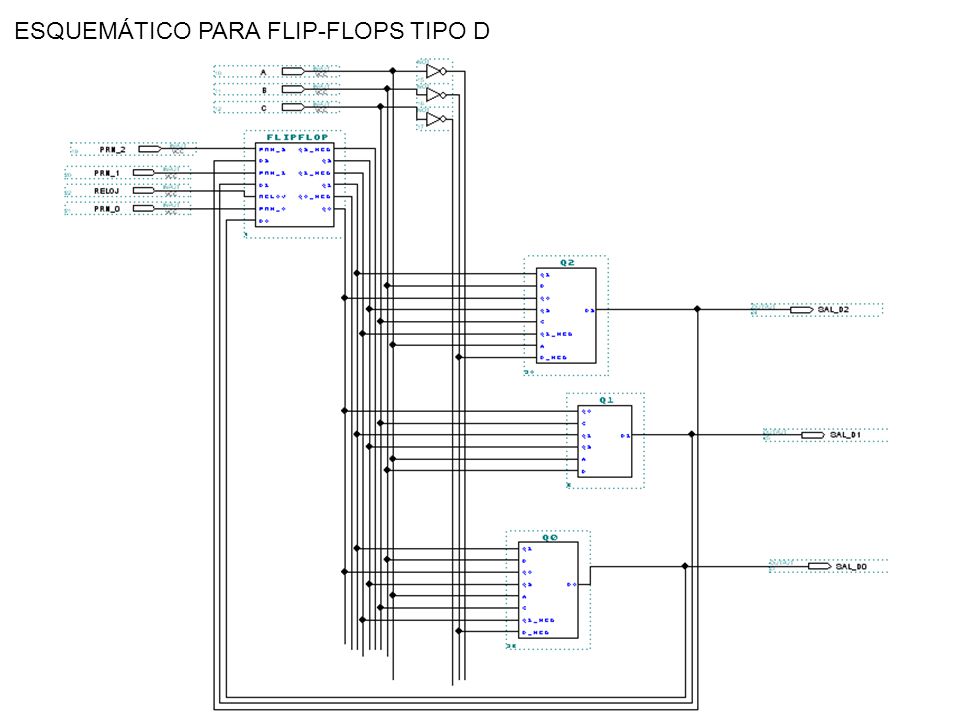

ESQUEMÁTICO PARA FLIP-FLOPS TIPO D

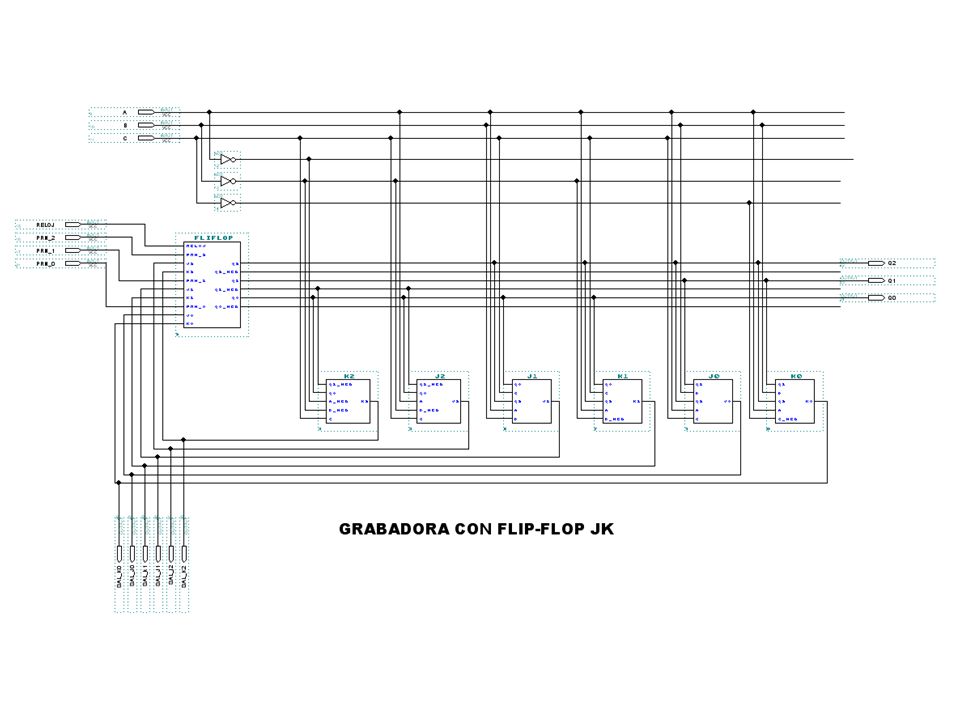

11
SIMULACIÓN: DESCRIPCIÓN DE LAS PRUEBAS REALIZADAS Para probar la simulación correcta de la máquina, se realizaron los siguientes pasos: 1.Dejar el RELOJ apagado ( 0 ) 2.Preselecionar el estado actual ( PRN_2, PRN_1,PRN_0) 3.Escoger una entrada ( A,B,C) 4.Revisar que los valores que toman los JK ó Ds respectivos sean correctos
12

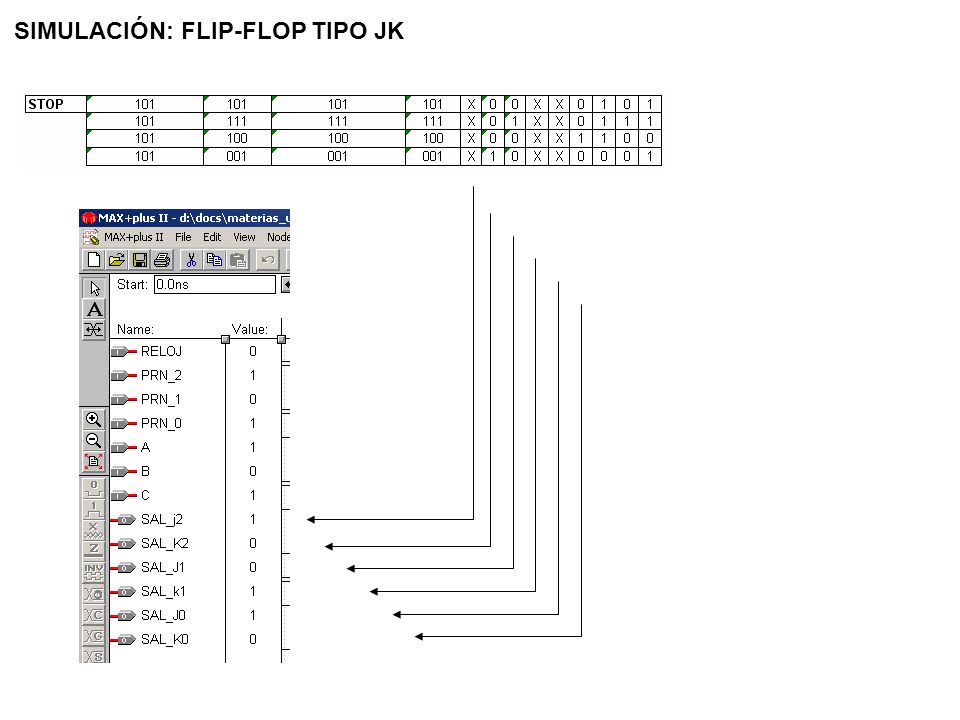

SIMULACIÓN: FLIP-FLOP TIPO JK
13

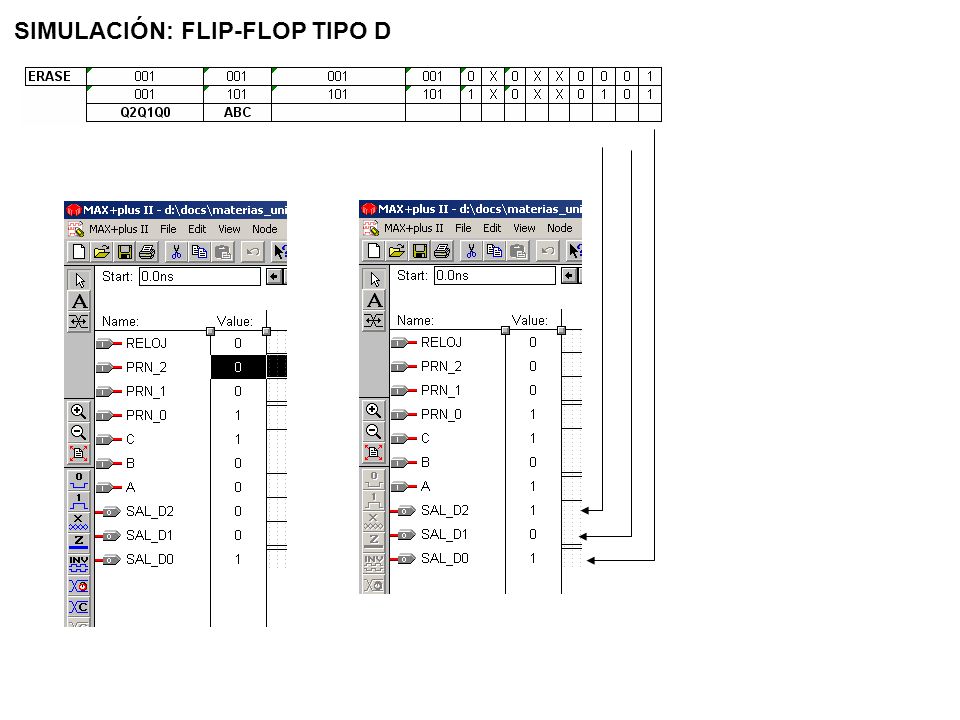

SIMULACIÓN: FLIP-FLOP TIPO D
