1 Máquinas Simples

2 Concepto En física, una máquina simple es un mecanismo o conjunto de mecanismos que transforman una fuerza aplicada en otra saliente, habiendo modificado la magnitud de la fuerza, su dirección, su sentido o una combinación de ellas.

3 Todas las máquinas simples convierten una fuerza pequeña en una grande, o viceversa. Algunas convierten también la dirección de la fuerza. Una máquina simple facilita la realización de un trabajo

4 Clasificación de las Máquinas Simples
*Palanca *Polea *Cuña * Plano inclinado *Torno * Polipasto

5 Máquinas Simples Palanca
La palanca es una barra rígida con un punto de apoyo, a la que se aplica una fuerza y que, girando sobre el punto de apoyo, vence una resistencia. Se cumple la conservación de la energía y, por tanto, la fuerza aplicada por su espacio recorrido ha de ser igual a la fuerza de resistencia por su espacio recorrido.

6 Tipos de Palanca Palancas de 2do Género Palancas de 1er Género

7 Máquinas Simples Polea
Una polea simple transforma el sentido de la fuerza; aplicando una fuerza descendente se consigue una fuerza ascendente. El valor de la fuerza aplicada y la resultante son iguales, pero de sentido opuesto.

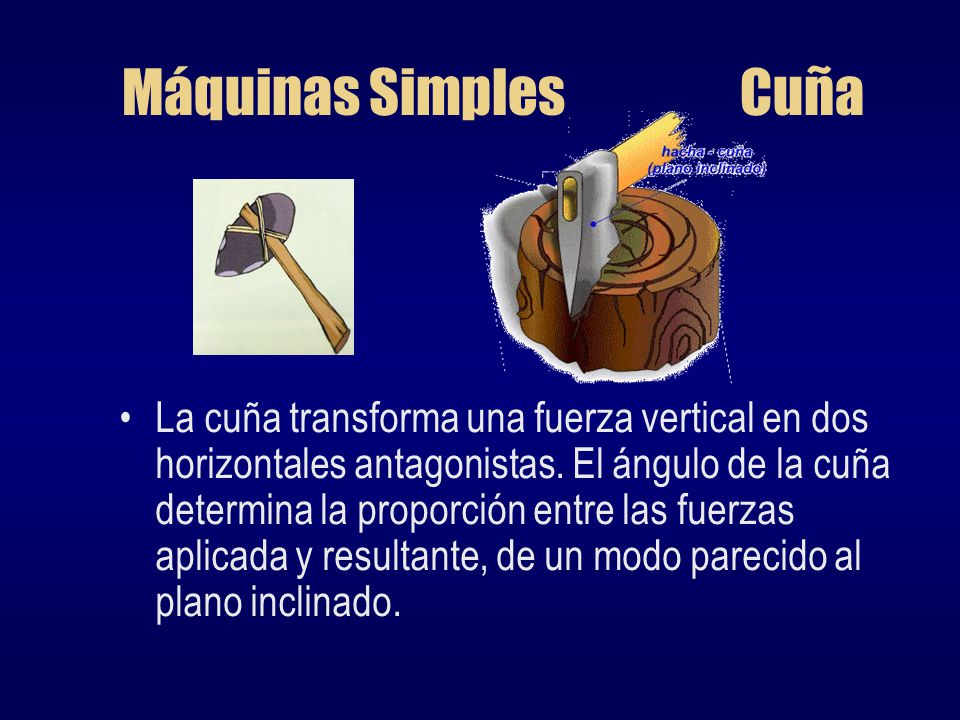

8 Máquinas Simples Cuña La cuña transforma una fuerza vertical en dos horizontales antagonistas. El ángulo de la cuña determina la proporción entre las fuerzas aplicada y resultante, de un modo parecido al plano inclinado.

9 Máquinas Simples Plano Inclinado
En un plano inclinado se aplica una fuerza según el plano inclinado, para vencer la resistencia vertical del peso del objeto a levantar. Dada la conservación de la energía, cuando el ángulo del plano inclinado es más pequeño se puede levantar más peso con una misma fuerza aplicada pero, a cambio, la distancia a recorrer será mayor.

10 Máquinas Simples Torno
Se denomina torno a un conjunto de máquinas herramientas que permiten mecanizar piezas de forma geométrica de revolución. Estas máquinas-herramienta operan haciendo girar la pieza a mecanizar mientras una o varias herramientas de corte son empujadas en un movimiento regulado de avance contra la superficie de la pieza, cortando la viruta de acuerdo con las condiciones tecnológicas de mecanizado adecuadas.

11 Máquinas Simples Polipasto
En un polipasto la proporción es distinta a la polea, pero se conserva igualmente la energía.
