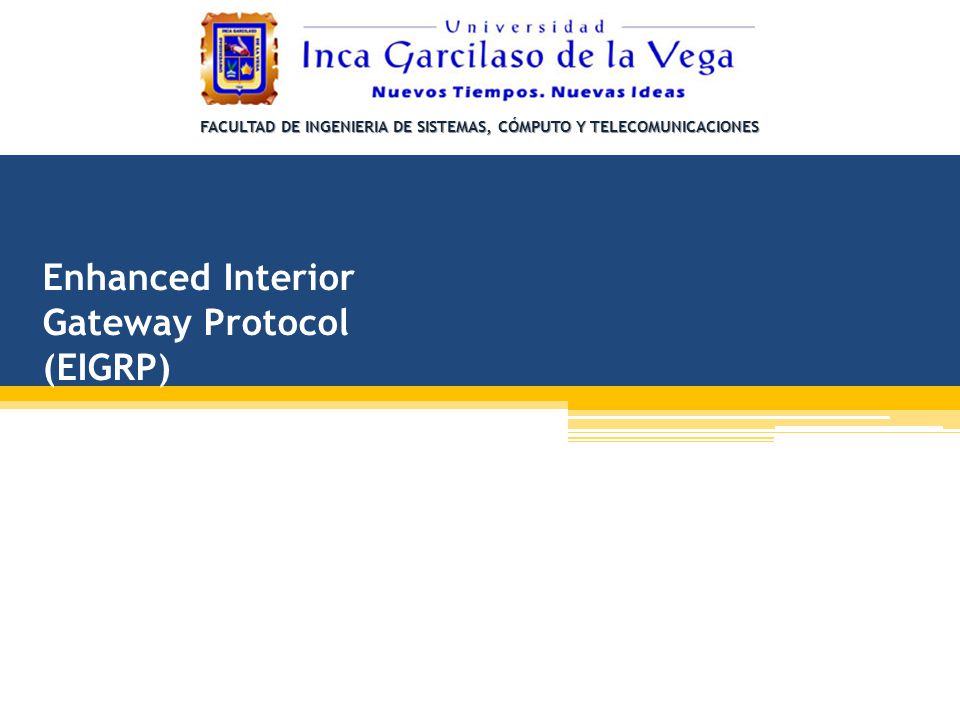

1 FACULTAD DE INGENIERIA DE SISTEMAS, CÓMPUTO Y TELECOMUNICACIONES Enhanced Interior Gateway Protocol (EIGRP)

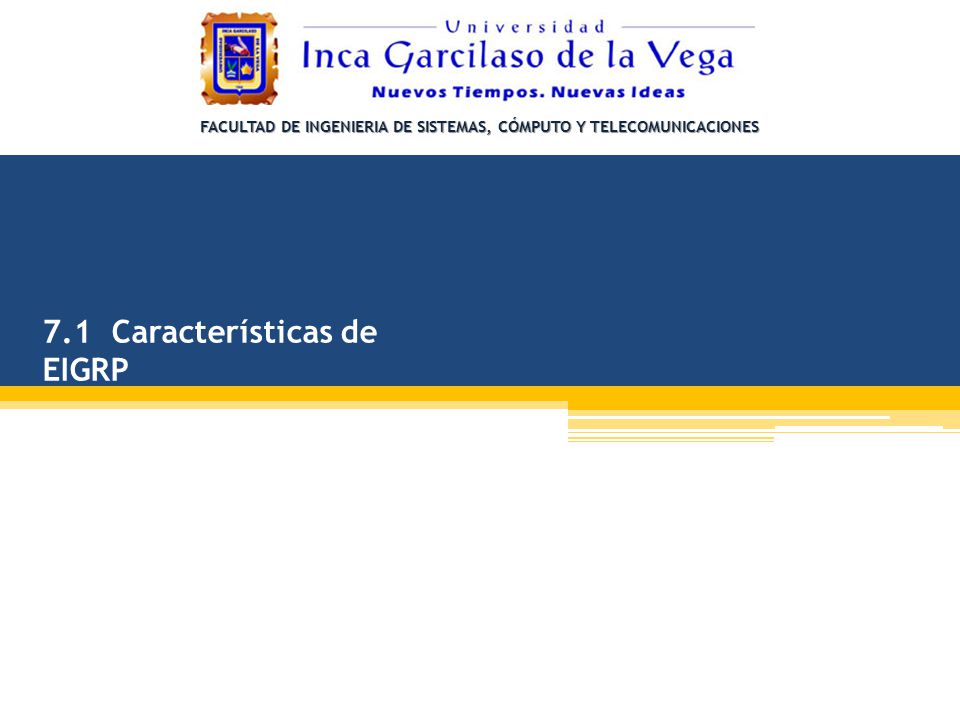

2 FACULTAD DE INGENIERIA DE SISTEMAS, CÓMPUTO Y TELECOMUNICACIONES 7.1 Características de EIGRP

3 Universidad Inca Garcilaso de la Vega Basic Features of EIGRP Features of EIGRP Lanzado en 1992 como protocolo propietario de Cisco. En el 2013 las funciones básicas de EIGRP son standard. Protocolo de ruteo Vector Distancia. Usa Diffusing Update Algorithm (DUAL) para calcular caminos y backups. Permite Adyacencias con otros equipos. Usa Protocolos confiables para enviar paquetes de EIGRP. Actualizaciones Parciales y limitadas. Envía updates solo cuando hay cambios y solo a los router que necesitan saber estas actualizaciones. Soporta costos iguales y desiguales para balanceo de carga.

4 Universidad Inca Garcilaso de la Vega Basic Features of EIGRP Protocol Dependent Modules

5 Universidad Inca Garcilaso de la Vega Basic Features of EIGRP Reliable Transport Protocol

6 Universidad Inca Garcilaso de la Vega Basic Features of EIGRP Authentication EIGRP puede ser configurado para autenticar información enrutada. Asegura que solo los routers autenticados acepten updates.

7 Universidad Inca Garcilaso de la Vega Types of EIGRP Packets EIGRP Packet Types

8 Universidad Inca Garcilaso de la Vega Types of EIGRP Packets EIGRP Hello Packets Usado para descubrir vecinos en EIGRP. Usado para mantener y formar adyacencias con vecinos EIGRP. Enviado como paquete multicast en IPv4 o IPv6. IPv4 multicast address 224.0.0.10. IPv6 multicast address FF02::A. Entrega no confiable. Enviado cada 5 segundos (cada 60 segundos en las redes de baja velocidad). EIGRP envía 3 paquetes de hello antes de declarar al vecino caído

9 Universidad Inca Garcilaso de la Vega Types of EIGRP Packets EIGRP Update & Acknowledgement Packets Los Update son enviados para propagar información de rutas solo cuando son necesarias. Envía update parciales – solo contiene información sobre cambio de rutas. Envia updates limitados – solo rutas afectadas por el cambio. Updates usa entrega confiable, requiere de un acknowledgement.

10 Universidad Inca Garcilaso de la Vega Types of EIGRP Packets EIGRP Query and Reply Packets Usado cuando se buscan redes. Consultas utilizan entrega fiable, que pueden ser de Multicast o unicast. Respuestas utilizan una entrega confiable

11 Universidad Inca Garcilaso de la Vega EIGRP Messages Encapsulating EIGRP Messages

12 Universidad Inca Garcilaso de la Vega EIGRP Messages EIGRP Packet Header and TLV

13 FACULTAD DE INGENIERIA DE SISTEMAS, CÓMPUTO Y TELECOMUNICACIONES 7.2 Configurando EIGRP para IPv4

14 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 EIGRP Network Topology This course uses the topology that configures EIGRP with IPv4.

15 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Autonomous System Numbers El comando router eigrp autonomous-system habilita los procesos EIGRP. El numero de autonomous system es solo importantepara el dominio de ruteo EIGRP. El numero de SA en EIGRP no es asociado con la IANA. Los Internet Service Providers (ISPs) requieren un numero de AS de la IANA. Los ISPs a menudo usan the Border Gateway Protocol (BGP), que usa el numero de AS asignado por la IANA.

16 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Router EIGRP Command Router(config)# router eigrp autonomous-system Para remover completamente EIGRPuse el comando no router eigrp autonomous-system.

17 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 EIGRP Router ID Usado en ambos protocols EIGRP y OSPF, el router ID’s es mas importante en OSPF.

18 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Configuring the EIGRP Router ID Configurando el EIGRP router ID Router(config)# router eigrp autonomous-system Router(config-router)# eigrp router-id ipv4-address La dirección loopback de IPv4 puede ser usada como el router ID. Si el valor de eigrp router-id no es configurado, la dirección loopback mas alta es seleccionada como router ID. Configurando una interface loopback Router(config)# interface loopback number Router(config-if)# ip addressipv4-address subnet-mask

19 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Network Command Habilite cualquier interface en este router que mache las direcciones de red en la network para enviar paquetes EIGRP updates. Estas networks son incluidas en los updates de EIGRP.

20 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Network Command El eigrp log-neighbor-changes Esta por defecto Muestra los cambios en adyacencias de vecinos. Verifica adyacencia de vecinos durante la configuración Indica cuando cualquier adyacencia tiene que ser removida

21 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 The Network Command and Wildcard Mask Para configurar en EIGRP una advertencia especifica de subnets, use la opcion wildcard-mask con el comando network. Router(config-router)# network network address [wildcard-mask] La wildcard mask es la inversa de la mascara de subnet. Para calcular la wildcard mask, subtraiga la subnet mask de 255.255.255.255: ▫ 255.255.255.255 ▫ -- 255.255.255.252 0. 0. 0. 3 wildcard mask Nota: Algunas versiones de IOS permiten usar la mascara en lugar de la wildcard.

22 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Passive Interface Use el commando passive-interface para:  Prevenir adyacencias de vecinos  Suprima trafico de update que no son necesarios  Incremente la securidad, como la prevención de los dispositivos de enrutamiento desconocidos recibidos por actualizaciones de EIGRP.  To configure: ▫ Router(config)# router eigrp as-number ▫ Router(config-router)# passive- interface interface-type interface-number To verify: ▫ Router# show ip protocols

23 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Verifying EIGRP: Examining Neighbors

24 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Verifying EIGRP: show ip protocols Command

25 Universidad Inca Garcilaso de la Vega Configuring EIGRP with IPv4 Verifying EIGRP: Examine the IPv4 Routing Table

26 FACULTAD DE INGENIERIA DE SISTEMAS, CÓMPUTO Y TELECOMUNICACIONES 7.3 Operation of EIGRP

27 Universidad Inca Garcilaso de la Vega EIGRP Initial Route Discovery EIGRP Neighbor Adjacency

28 Universidad Inca Garcilaso de la Vega EIGRP Initial Route Discovery EIGRP Topology Table

29 Universidad Inca Garcilaso de la Vega EIGRP Initial Route Discovery EIGRP Convergence Convergence – All routers have the correct, most up-to-date information about the network.

30 Universidad Inca Garcilaso de la Vega Metrics EIGRP Composite Metric

31 Universidad Inca Garcilaso de la Vega Metrics Examining Interface Values BW – Ancho de Banda(in Kilobits per second). DLY – Delay of the interface (microseconds). Reliability – fiabilidad de la interface; por defecto, el valor no es incluido en la metrica calculada. Txload, Rxload – Por defecto, el valor no es incluido en la metrica calculada.

32 Universidad Inca Garcilaso de la Vega Metrics Bandwidth Metric Use el comando show interfaces para verificar el ancho de banda. El ancho de banda serial esta seteado a 1,544 kb/s (default). Un valor correcto de BW es muy importante para el calculo de la metrica.

33 Universidad Inca Garcilaso de la Vega Metrics Delay Metric
