1 Calidad en Esquemas Conceptuales de Bases de Datos
Marcela Varas

2 Cuál de estos esquemas es incorrecto sintácticamente?
Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

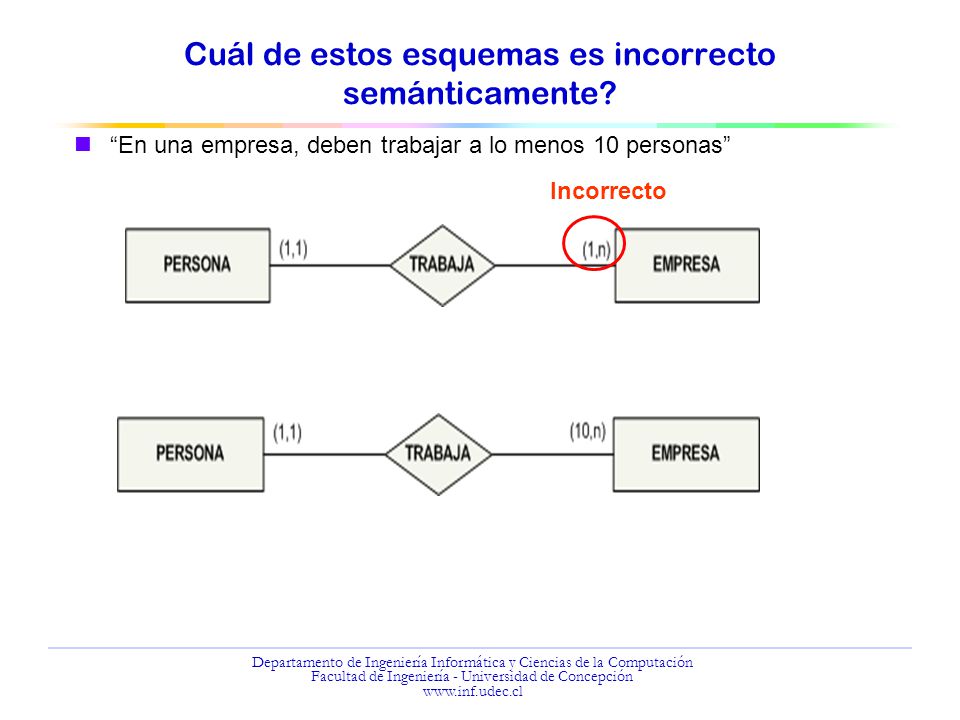

3 Cuál de estos esquemas es incorrecto semánticamente?
“En una empresa, deben trabajar a lo menos 10 personas” Incorrecto Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

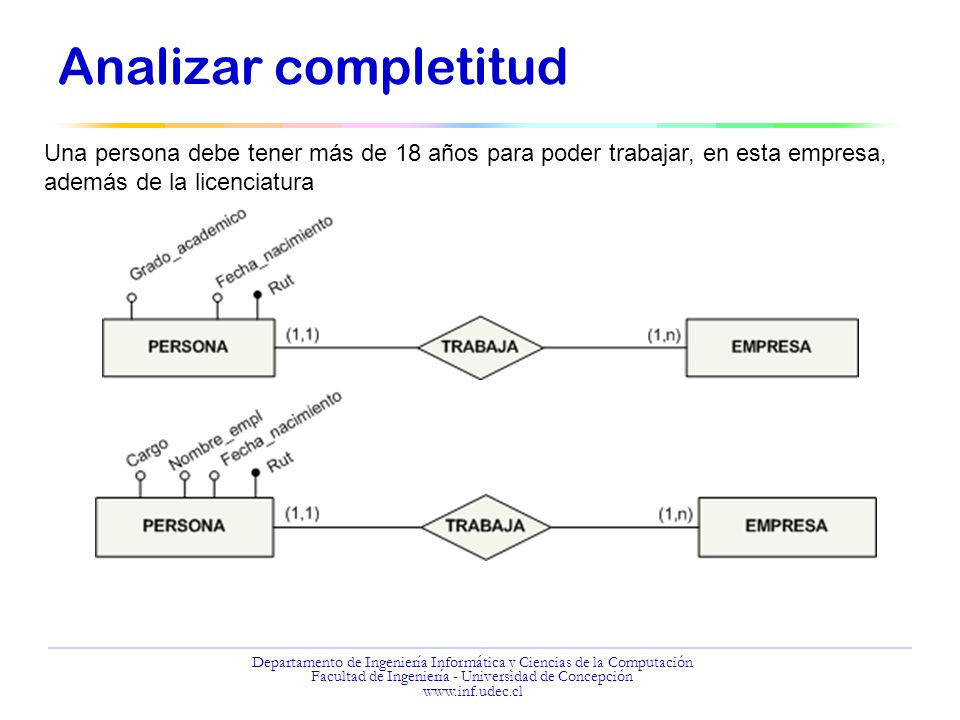

4 Analizar completitud Una persona debe tener más de 18 años para poder trabajar, en esta empresa, además de la licenciatura Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

5 Expresividad, complejidad, minimalidad, economía, flexibilidad.
Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

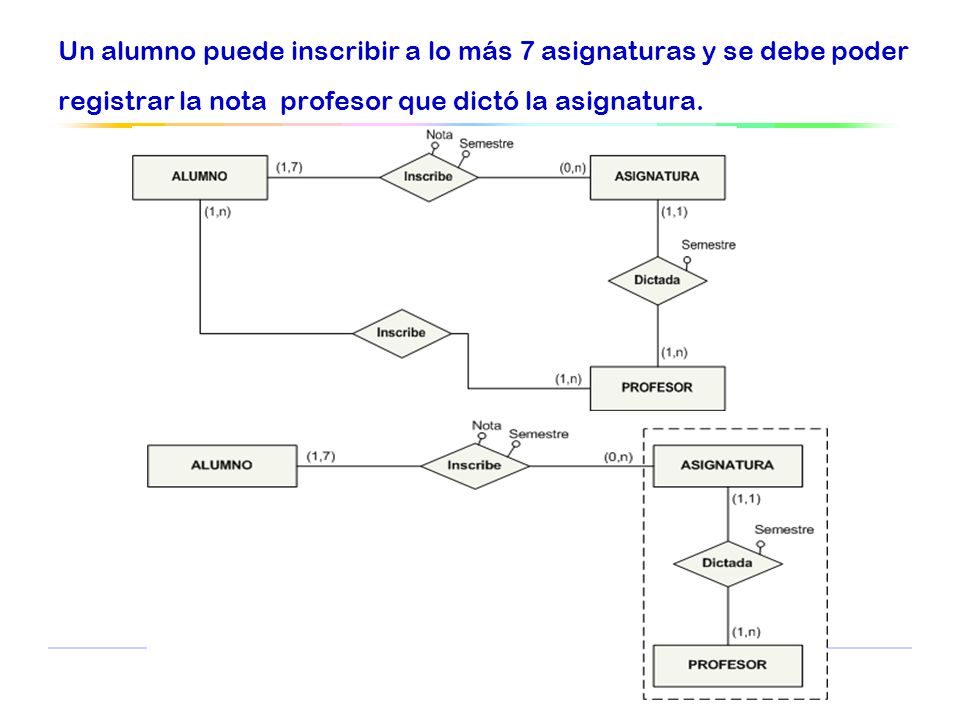

6 Un alumno puede inscribir a lo más 7 asignaturas y se debe poder registrar la nota profesor que dictó la asignatura. Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

7 Caso: Sistema propiedades en Chile Interesa manejar propiedades y Clientes
Errores Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

8 Proponer un modelo, considere:
Propiedades: Dirección (calle, Número, Barrio, comuna, región) Tipo (Casa, Depto, Loft, Cabaña,Oficina) Uso (Residencial, Segunda casa, Oficina, Otro) Situación (En arriendo, Arrendada). Clientes : Cantidad de propiedades arrendadas Uso que le da a la propiedad Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

9 Ejercicio: Sistema de postulación a puestos de trabajo.
Cada cargo tiene sólo una vacante Un postulante puede ser asignado a lo más a un cargo. Un cargo debe ser asignado a lo más a uno de sus postulantes Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción

10 Preguntas Para cada esquema, evalúe la calidad del mismo en base al criterio de completitud, minimalidad y expresividad. Justifique cada una de sus apreciaciones. ¿Hay que hacer modificaciones a los esquemas 1 y 2 para que sean completos? En caso afirmativo, diseñe un nuevo esquema 1 y 2 para cumplir con el criterio de completitud. Departamento de Ingeniería Informática y Ciencias de la Computación Facultad de Ingeniería - Universidad de Concepción
