Curso: PROYECTOS DE INGENIERÍA UNIVERSIDAD NACIONAL DEL SANTA Escuela Académico Profesional de Ingeniería en Energía Clase 9.

Presentación del tema: "Curso: PROYECTOS DE INGENIERÍA UNIVERSIDAD NACIONAL DEL SANTA Escuela Académico Profesional de Ingeniería en Energía Clase 9."— Transcripción de la presentación:

1 Curso: PROYECTOS DE INGENIERÍA UNIVERSIDAD NACIONAL DEL SANTA Escuela Académico Profesional de Ingeniería en Energía Clase 9

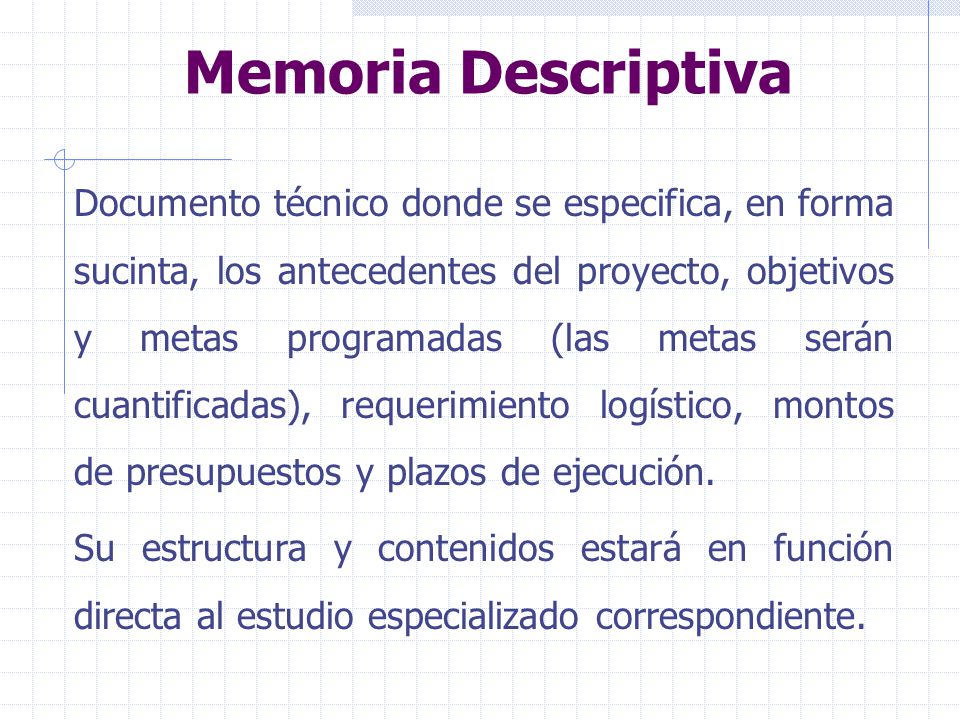

2 Memoria Descriptiva Documento técnico donde se especifica, en forma sucinta, los antecedentes del proyecto, objetivos y metas programadas (las metas serán cuantificadas), requerimiento logístico, montos de presupuestos y plazos de ejecución. Su estructura y contenidos estará en función directa al estudio especializado correspondiente.

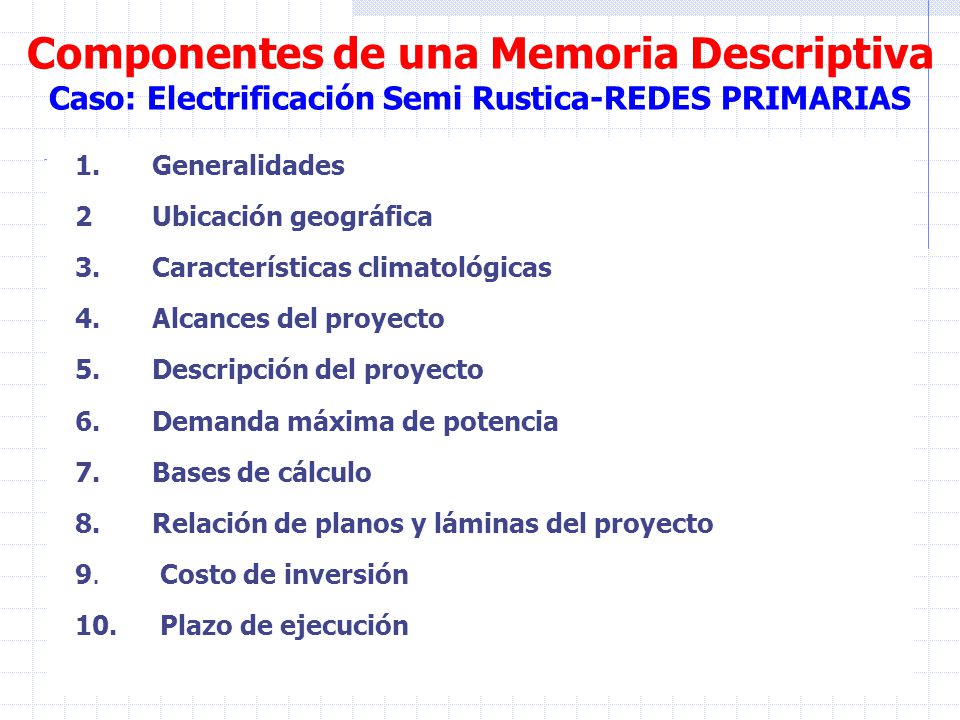

3 Componentes de una Memoria Descriptiva Caso: Electrificación Semi Rustica-REDES PRIMARIAS 1.Generalidades 2Ubicación geográfica 3.Características climatológicas 4. Alcances del proyecto 5.Descripción del proyecto 6.Demanda máxima de potencia 7.Bases de cálculo 8.Relación de planos y láminas del proyecto 9. Costo de inversión 10. Plazo de ejecución

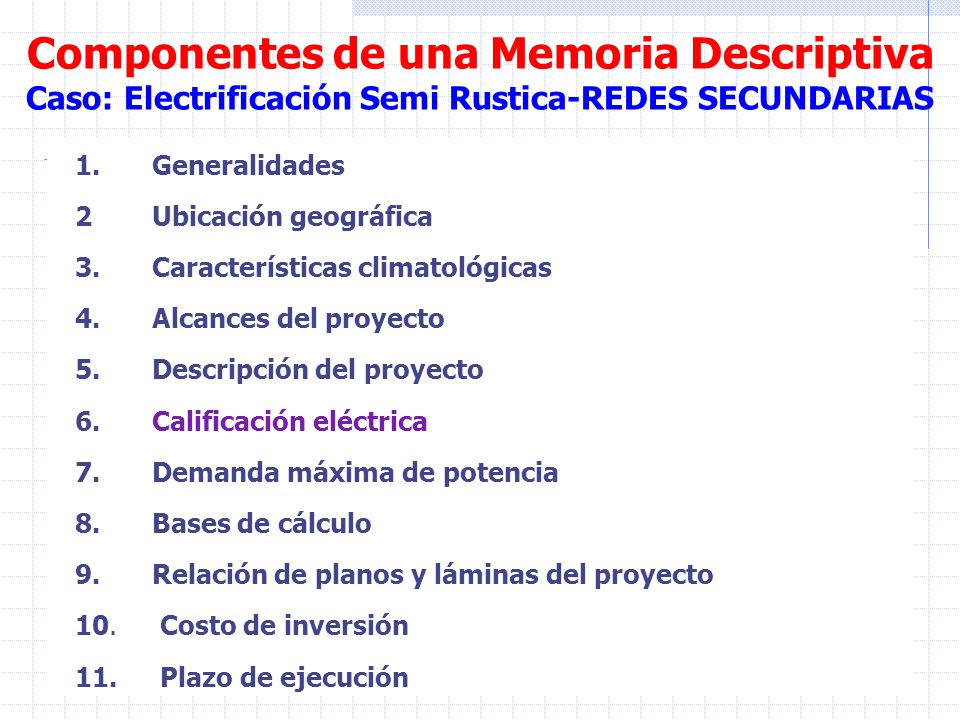

4 Componentes de una Memoria Descriptiva Caso: Electrificación Semi Rustica-REDES SECUNDARIAS 1.Generalidades 2Ubicación geográfica 3.Características climatológicas 4. Alcances del proyecto 5.Descripción del proyecto 6.Calificación eléctrica 7.Demanda máxima de potencia 8.Bases de cálculo 9.Relación de planos y láminas del proyecto 10. Costo de inversión 11. Plazo de ejecución

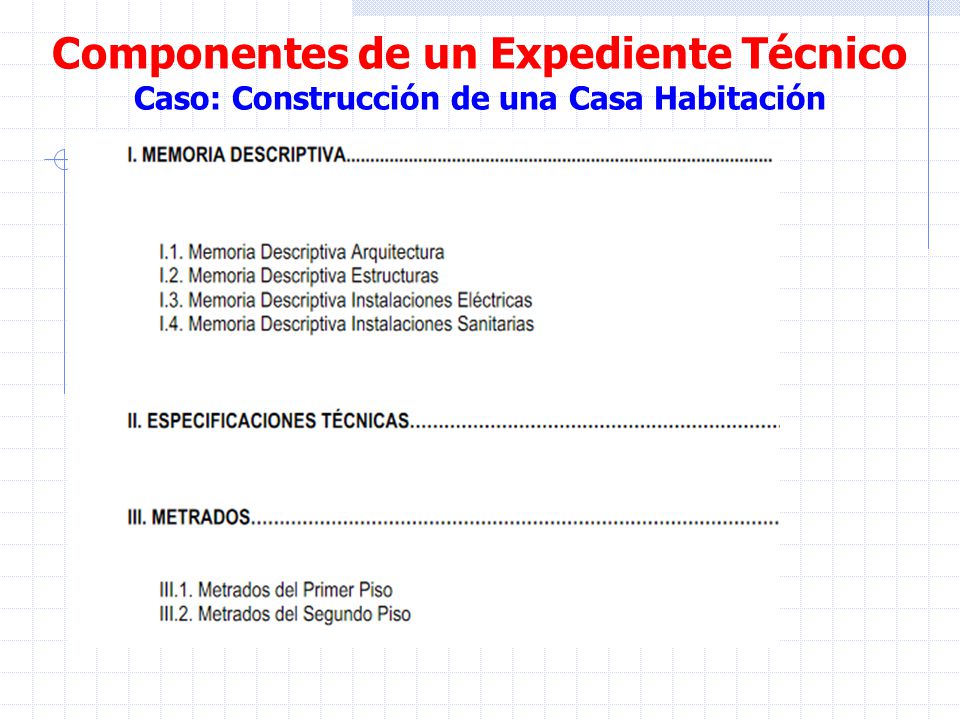

5 Componentes de un Expediente Técnico Caso: Construcción de una Casa Habitación

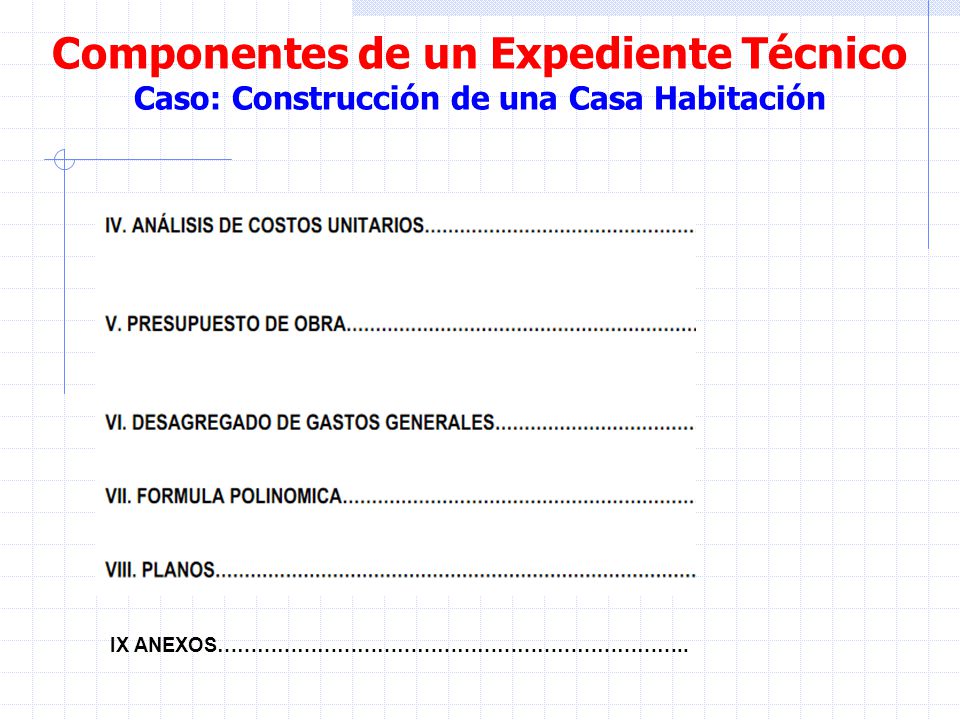

6 IX ANEXOS……………………………………………………………..

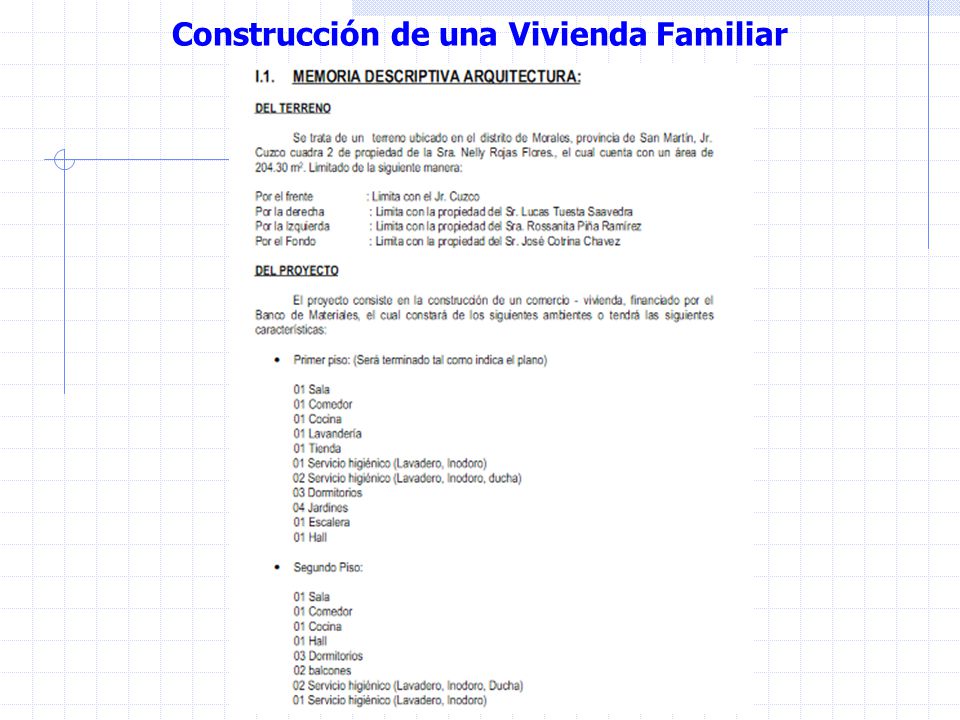

7 Construcción de una Vivienda Familiar

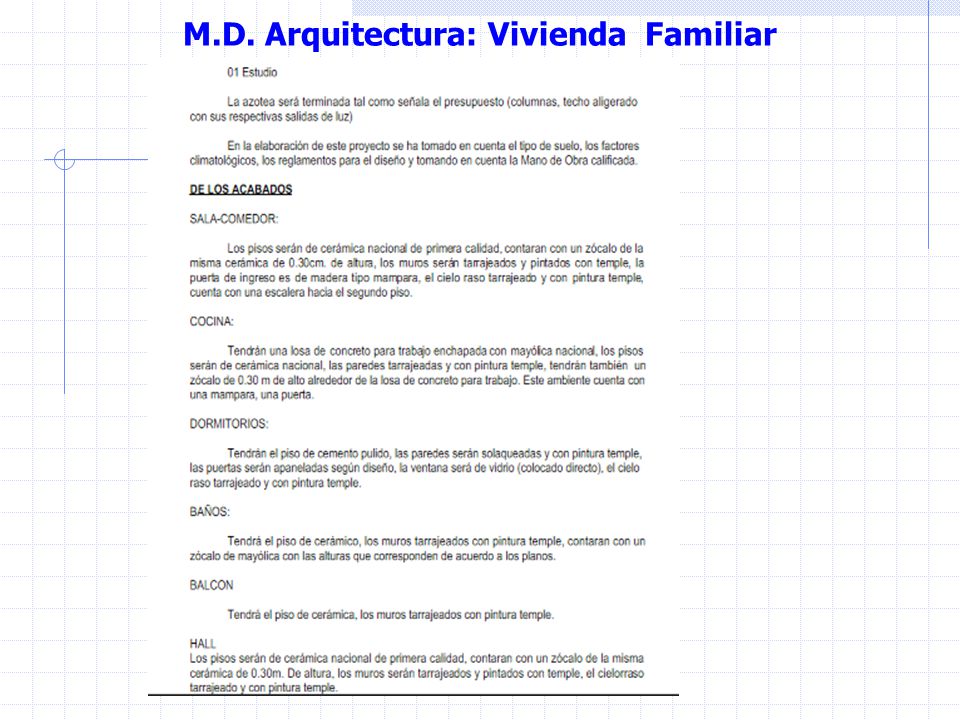

8 M.D. Arquitectura: Vivienda Familiar

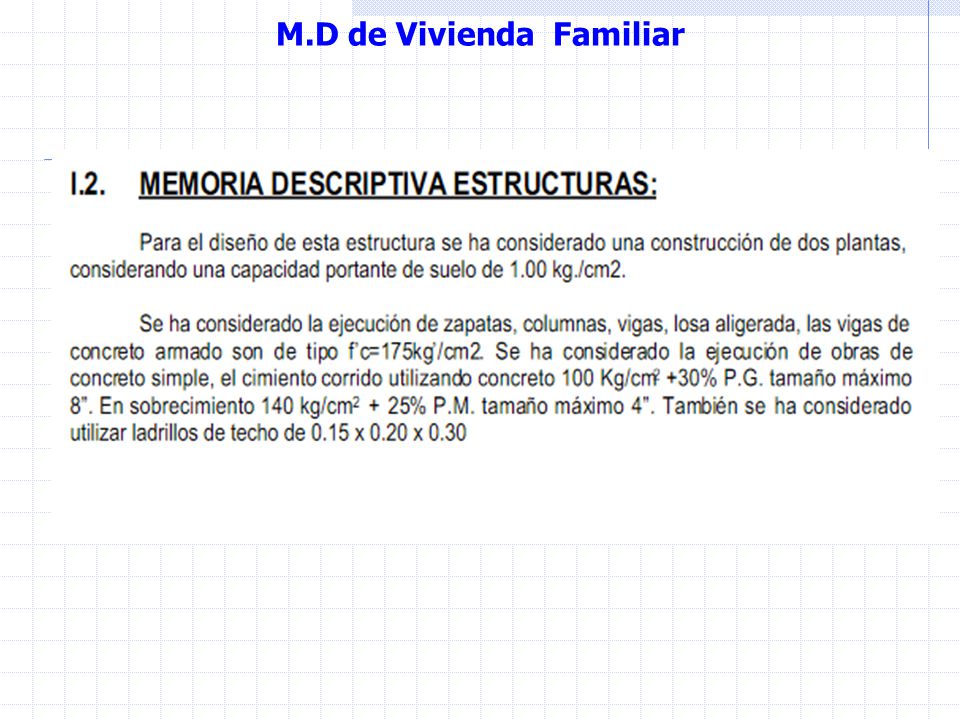

9 M.D de Vivienda Familiar

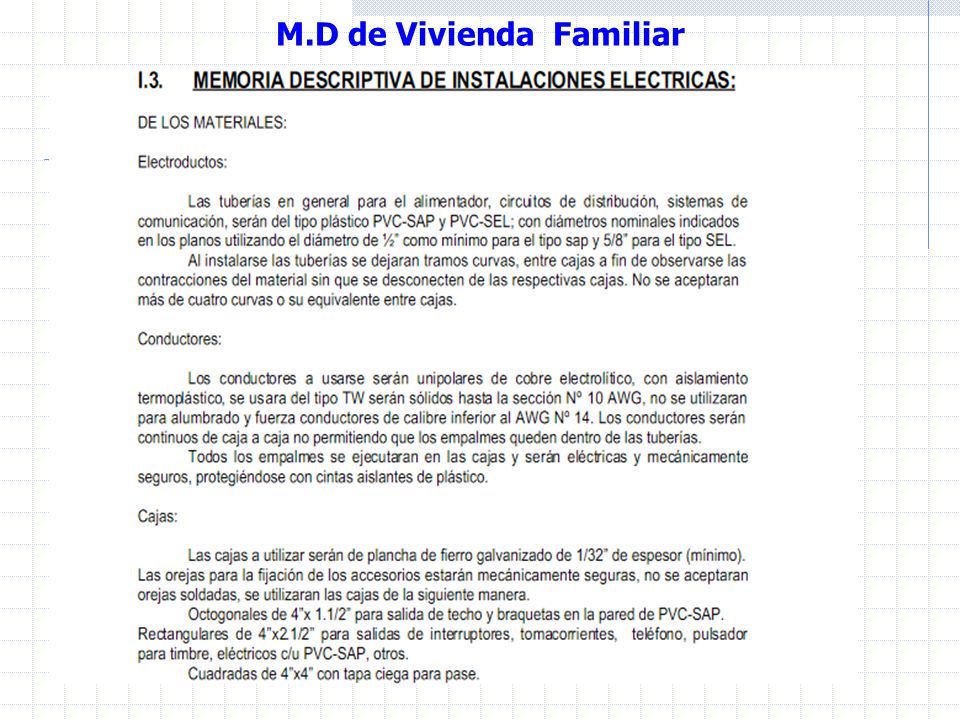

10

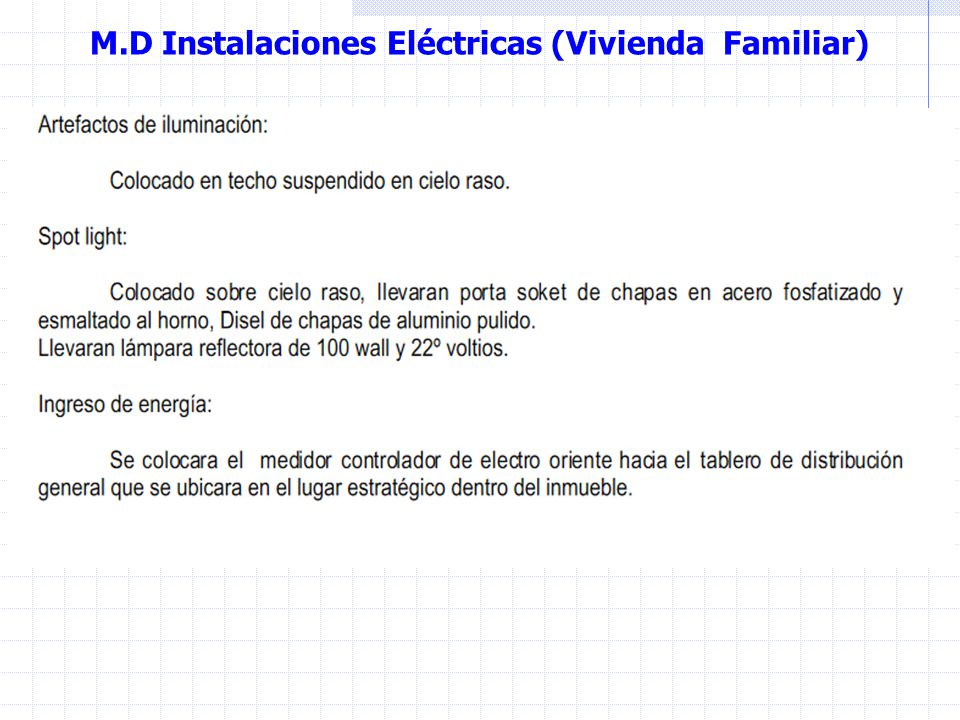

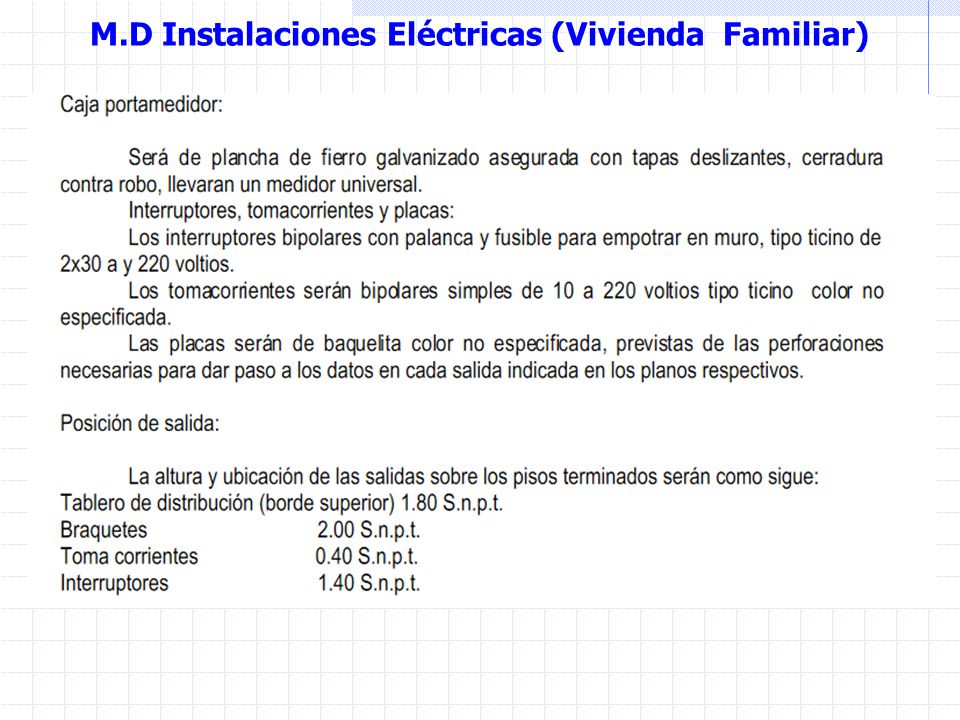

11 M.D Instalaciones Eléctricas (Vivienda Familiar)

12

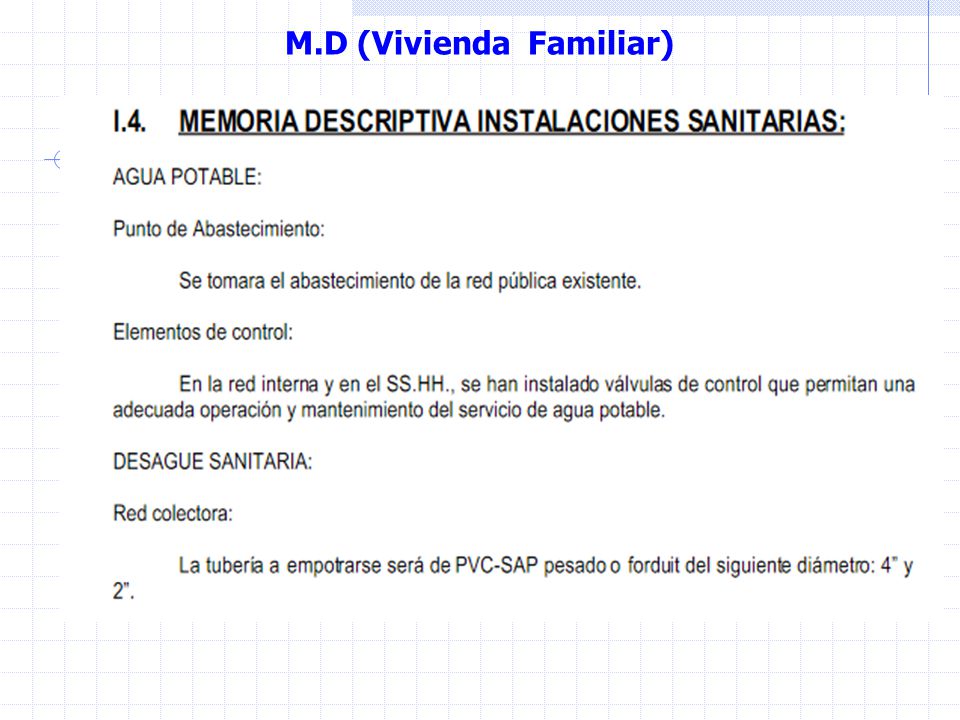

13 M.D (Vivienda Familiar)

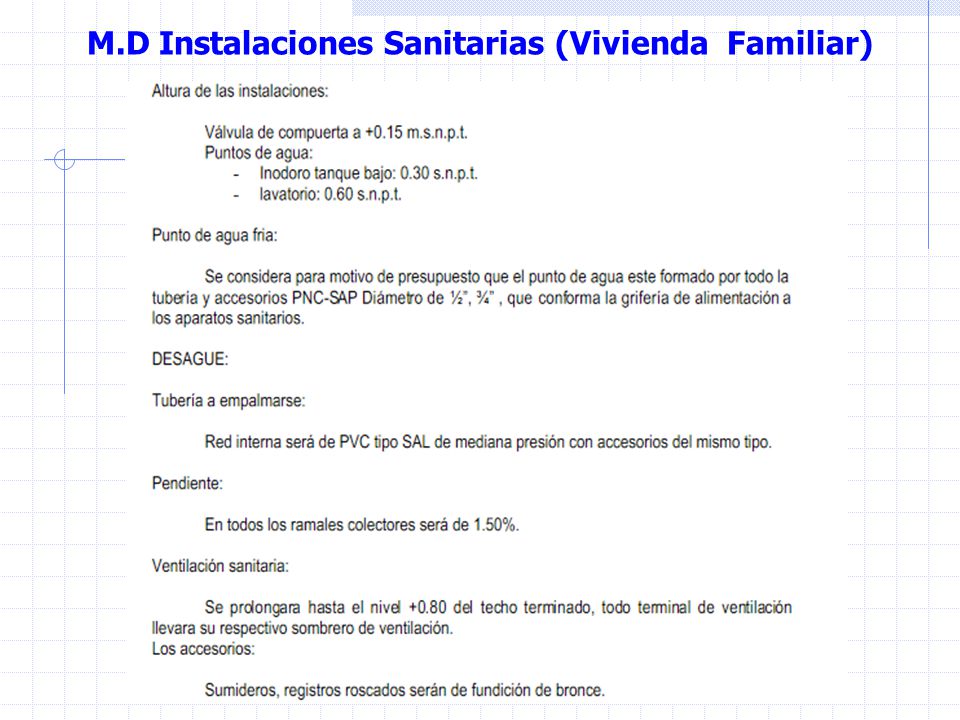

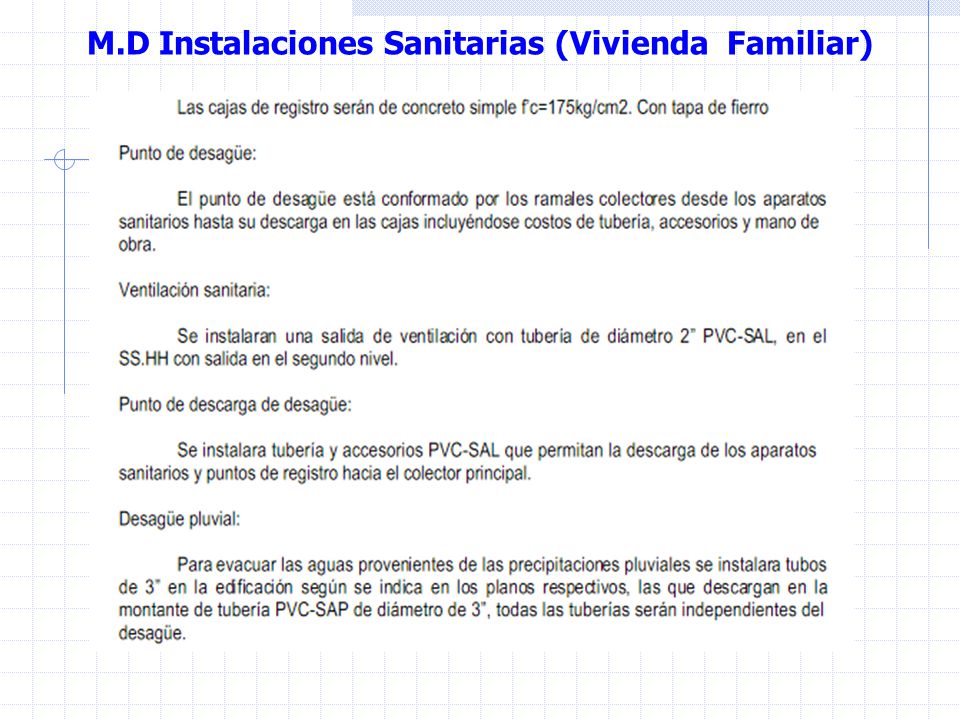

14 M.D Instalaciones Sanitarias (Vivienda Familiar)

15

16

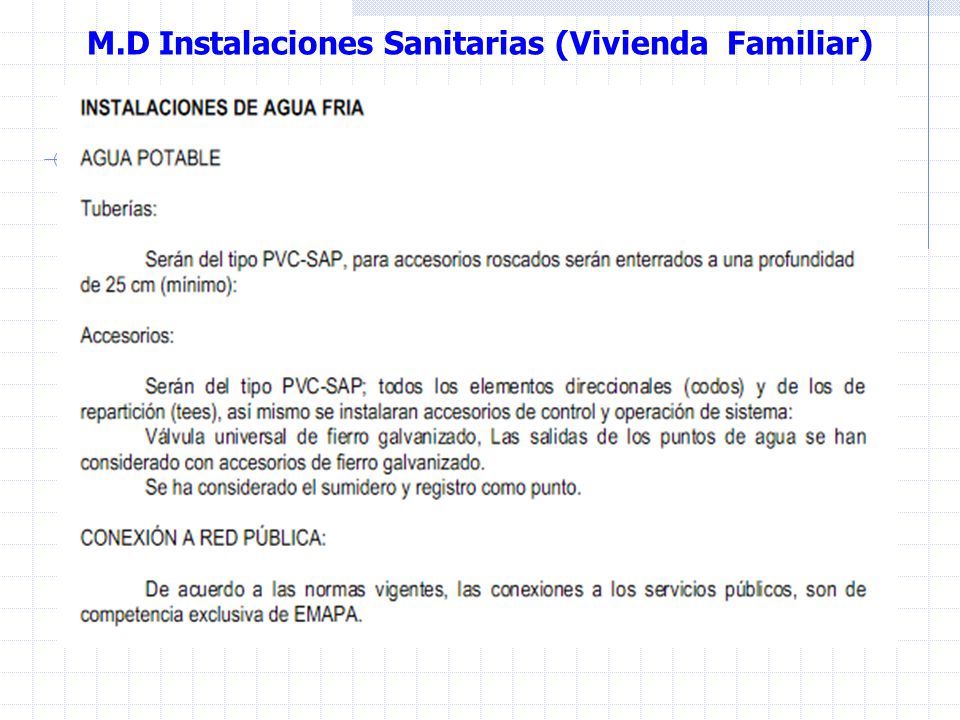

17
