ELABORACION DE EXPEDIENTE TECNICO

Presentación del tema: "ELABORACION DE EXPEDIENTE TECNICO"— Transcripción de la presentación:

1 ELABORACION DE EXPEDIENTE TECNICO

2

3 Se calcula

4

5 2 MEMORIA DESCRIPTIVA a) Generalidades.- Principalmente se debe señalar la ubicación geográfica del proyecto. b) Alcance del Proyecto.- Se debe precisar el área de influencia; indicando las partes que comprende: - Línea de Transmisión - Redes de Servicio Particular. - Redes de Alumbrado Público. - Conexiones Domiciliarias.

6 2 MEMORIA DESCRIPTIVA c) Descripción del Proyecto.- Se debe especificar las características del proyecto, principalmente: - Tensión nominal y número de fases. - Sistema adoptado (aéreo o subterráneo). - Los tipos de cargas eléctricas y la demanda máxima de cada una, si corresponde.

7 ESPECIFICACIONES TÉCNICAS
Las características de los equipos y materiales que no es posible incluir en los Planos Eléctricos (que son representaciones esquemáticas) es necesario detallarlas en las especificaciones técnicas.

8 Objetivo de las Especificaciones Técnicas
a) Detallar las características de los Equipos y Materiales. b) Describir detalles de los planos, para ser usado en obra. c) Servir de base para la elaboración del presupuesto. d) Facilitar la adquisición de los materiales.

9 Redacción de las Especificaciones Técnicas
a) Deben ser muy precisas, claras y concisas. b) No deben permitir interpretaciones personales.

10 Debe ser breve: usar el mínimo número de palabras.
b) Debe ser claro: fácilmente entendible, sin dar lugar a dudas o interpretaciones incorrectas.

11 c) Debe cumplir con los siguientes requisitos:
* Usar el idioma español en forma correcta. * Evitar las redundancias, sin caer exageradamente en la simplicidad. * Desterrar las frases indefinidas, como por ejemplo:

12 Desterrar las frases indefinidas, como por ejemplo:
* Donde sea necesario * Todos los accesorios necesarios para * De tipo aprobado * Según la buena práctica * En forma usual * Según planos * La conjunción “O” debe ser utilizada con mucho cuidado, ya que significa que se puede escoger con libertad. .

13 * Desterrar el uso de la palabra “etceterá”, cuyo significado es: lo
que falta, lo demás. Siempre debe describirse todo lo que corresponda. * Desterrar el uso de “y/o” que es una adaptación del mal inglés que usa una combinación de dos conjunciones que son opuestas. * Desterrar el uso de la frase “igual o similar”. * Hacer referencia exacta a documentos; por ejemplo: “según norma DGE 016” y no “según norma aplicable”. * Para las abreviaturas debe existir un índice de las mismas

14 Elaboración de las Especificaciones Técnicas
Deben estar a cargo de personas con experiencia o desarrolladas con su asesoramiento. Partes importantes: CONDICIONES GENERALES: contiene los criterios y condiciones que rigen para todas las especificaciones y se define el alcance del trabajo. Puede omitirse si se ha sido claro en la memoria descriptiva.

15 ESPECIFICACIONES TÉCNICAS DE EQUIPOS Y MATERIALES:
Documento en el cual se describen las características y requisitos de los equipos y materiales.

16 ESPECIFICACIONES TÉCNICAS DE MONTAJE: Documento en
el cual se describen los requisitos de montaje electromecánico de los equipos y materiales, especificando características de instalación. Las Especificaciones Técnicas pueden obviarse si es que la Distribuidora tiene estandarizado todos sus equipos/materiales y procesos de montaje por medio de sus normas técnicas, en cuyo caso el proyectista puede hacer referencia a estas normas

17 7 CÁLCULOS JUSTIFICATIVOS El proyecto debe contener un capítulo en el que se incluya los cálculos eléctricos y mecánicos, indicando las fórmulas o pautas utilizadas en el proyecto, teniendo en cuenta lo exigido por el Código Nacional de Electricidad. Existen desarrollos CAD (diseño asistido por computadora) que abarcan todas las partes del proyecto, tienen un costo importante.

18 7 CÁLCULOS JUSTIFICATIVOS El proyecto debe contener un capítulo en el que se incluya los cálculos eléctricos y mecánicos, indicando las fórmulas o pautas utilizadas en el proyecto, teniendo en cuenta lo exigido por el Código Nacional de Electricidad. Existen desarrollos CAD (diseño asistido por computadora) que abarcan todas las partes del proyecto, tienen un costo importante.

19 MÁXIMA CAÍDA DE TENSIÓN
La Regla 017.D. del CNE establece que: “La tolerancia admitida sobre las tensiones nominales de los puntos de entrega de energía a todo consumidor, en todos los niveles de tensión nominales, es hasta el ± 5 % de las tensiones nominales en tales niveles. Tratándose de redes de baja tensión en zonas rurales (urbano rurales o rurales o ambas), dicha tolerancia es hasta el ± 7,5 %.” La Norma Técnica de Calidad de los Servicios Eléctricos en el inciso establece exactamente lo mismo que señala el CNE en la Regla 017.D.

20 MÁXIMA CAÍDA DE TENSIÓN
TABLA 3-III: MÁXIMAS CAÍDAS DE TENSIÓN ADMISIBLES Sistema Vmáx = 5% Vn 380/220 V, trifásico ; Vn = 380 V 19 volt 220 V, trifásico ; Vn = 220 V 11 volt 440/220 V, monofásico 220 V Vn = 440 V 22 volt 220 V, monofásico ; Vn = 220 V 11 volt

21 PLANOS Son representaciones gráficas, tanto esquemáticas así como de las características y ubicación que se propone dar a las instalaciones.

22 Es un documento básico para la ejecución de la obra, en el
se debe representar todos los detalles y explicaciones necesarias para la ejecución de los trabajos y evitar los errores de interpretación. Deben reflejar, según corresponda, el recorrido de la línea,

23 ubicación de equipos en una subestación o de los cables y
sus secciones, empalmes de cambio de sección, la ubicación de los postes de alumbrado público y el tipo de luminaria y potencia de las lámparas; además de la ubicación de las retenidas en redes aéreas y cruzadas en redes subterráneas

24 PLANOS Es fundamental la definición de la simbología en la leyenda respectiva (Usar norma de Simbología de la DGE). Los formatos, tamaño y doblados de los planos deben ajustarse a las normas NTP y

25 Las unidades de medida a utilizarse en los cálculos y
planos deben estar de acuerdo con el Sistema Legal de Unidades y Medidas del Perú, Ley del Los planos que deben incluirse corresponderán al tipo de proyecto, recorrido de líneas de transmisión o redes de distribución, estructuras o armados, disposición de equipos, etc.

26

27

28

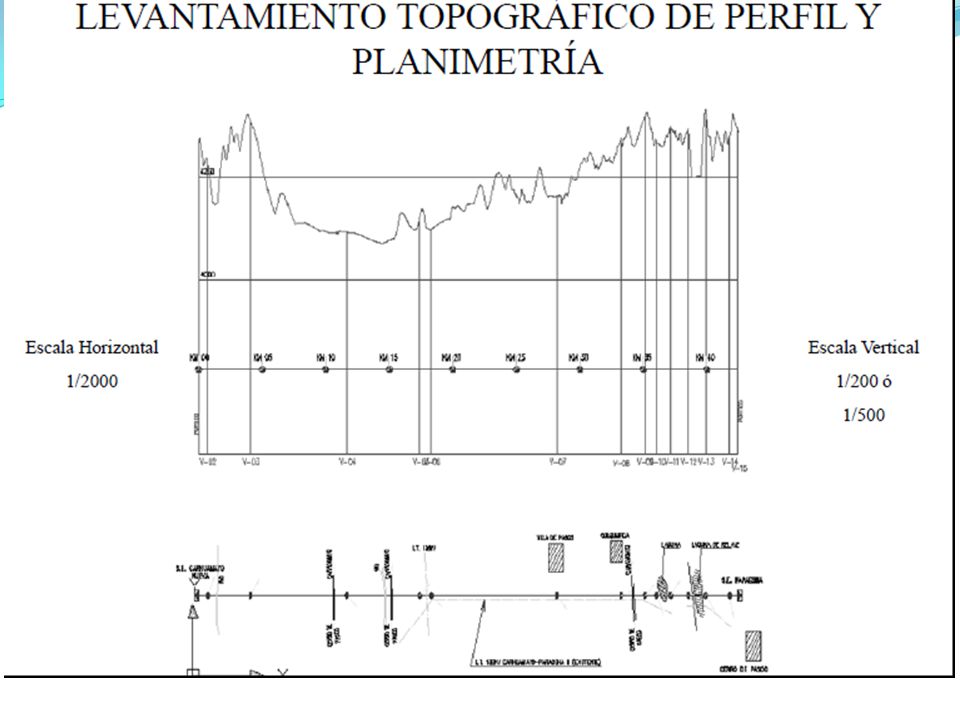

29

30

31 ANÁLISIS DE COSTOS UNITARIOS
PRESUPUESTOS DE INSTALACIONES ELÉCTRICAS FÓRMULAS DE ACTUALIZACIÓN

32

33

34

35

36 COSTO BASADOS EN ACTIVIDADES
- ABC - • En electricidad se aplica para formulación de Presupuestos de Instalaciones Eléctricas, Actividades de Mantenimiento, etc. • El análisis ABC supone un conjunto de informaciones de rendimientos operativos y financieros de las actividades de las empresas

37 COSTO BASADOS EN ACTIVIDADES
- ABC - • En electricidad se aplica para formulación de Presupuestos de Instalaciones Eléctricas, Actividades de Mantenimiento, etc. • El análisis ABC supone un conjunto de informaciones de rendimientos operativos y financieros de las actividades de las empresas

38

39

40

41

42

43

44

45

46

47 BASE DE DATOS NECESARIA
• Costos de materiales y recursos – Técnicas para determinación de costos de materiales – Recursos con base a CAPECO o propios • Rendimientos por Armados o Partidas – Según área geográfica, tipo de terreno, etc.

48

49

50

51 PRESUPUESTOS DE INSTALACIONES
ELÉCTRICAS • Objetivos – Determinar el Costo de la Instalación – Servir de referente para la adquisición de materiales y contratación de la ejecución de obra – Base para determinar avance físico y económico de las obras

52

53

54 FÓRMULAS DE ACTUALIZACIÓN
• Objetivos – Actualizar el Presupuesto – Determinar incrementos de costos a reconocer en la ejecución de obras, por variación de precios en el mercado

55 FÓRMULAS DE ACTUALIZACIÓN
• Procedimiento para su determinación – Agrupar los elementos del Presupuesto por componentes afines – Determinar el porcentaje de participación del grupo de elementos con respecto al Presupuesto Total – No tener porcentaje menor al 5% – Determinar un indicador asociado a los elementos agrupados

56

57
