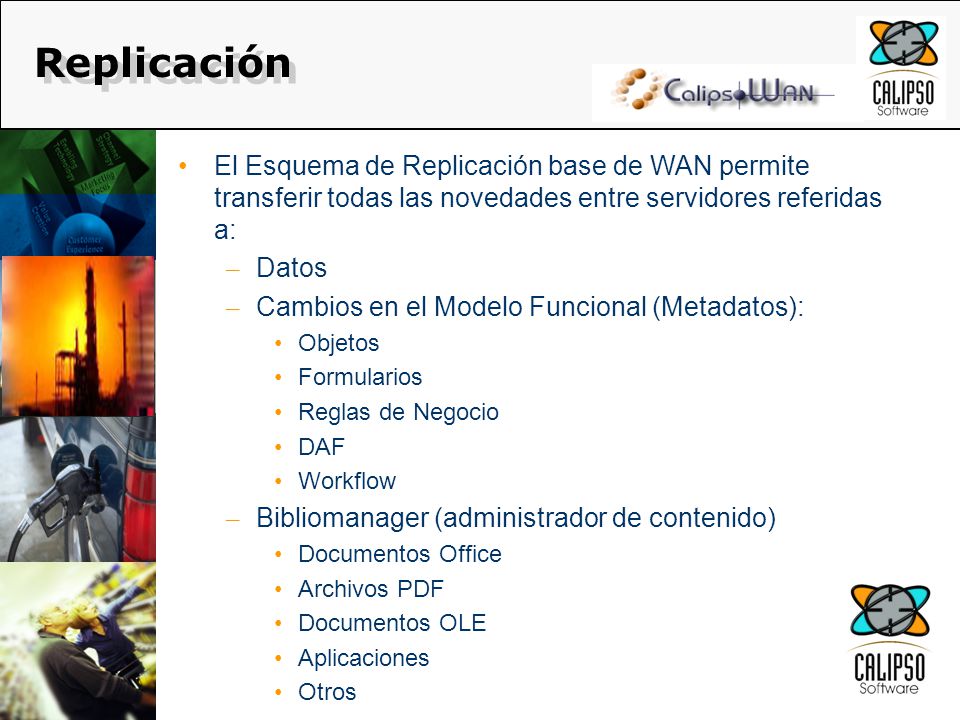

1 Replicación El Esquema de Replicación base de WAN permite transferir todas las novedades entre servidores referidas a: – Datos – Cambios en el Modelo Funcional (Metadatos): Objetos Formularios Reglas de Negocio DAF Workflow – Bibliomanager (administrador de contenido) Documentos Office Archivos PDF Documentos OLE Aplicaciones Otros Replicación

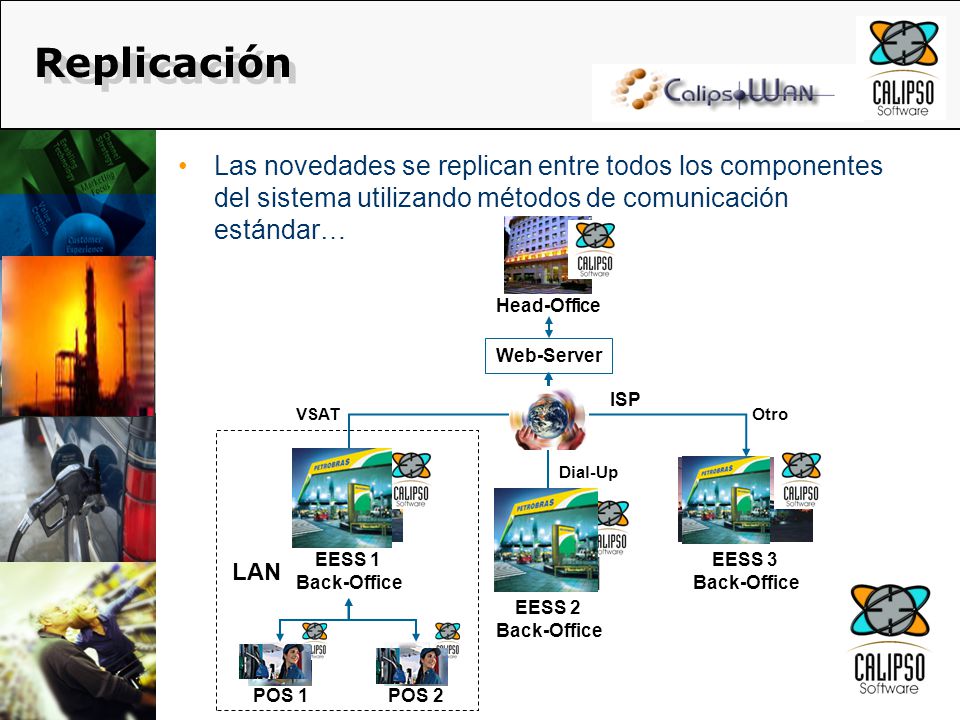

2 Las novedades se replican entre todos los componentes del sistema utilizando métodos de comunicación estándar… POS 1POS 2 LAN VSAT Dial-Up Otro ISP EESS 1 Back-Office EESS 2 Back-Office EESS 3 Back-Office Head-Office Web-Server Replicación

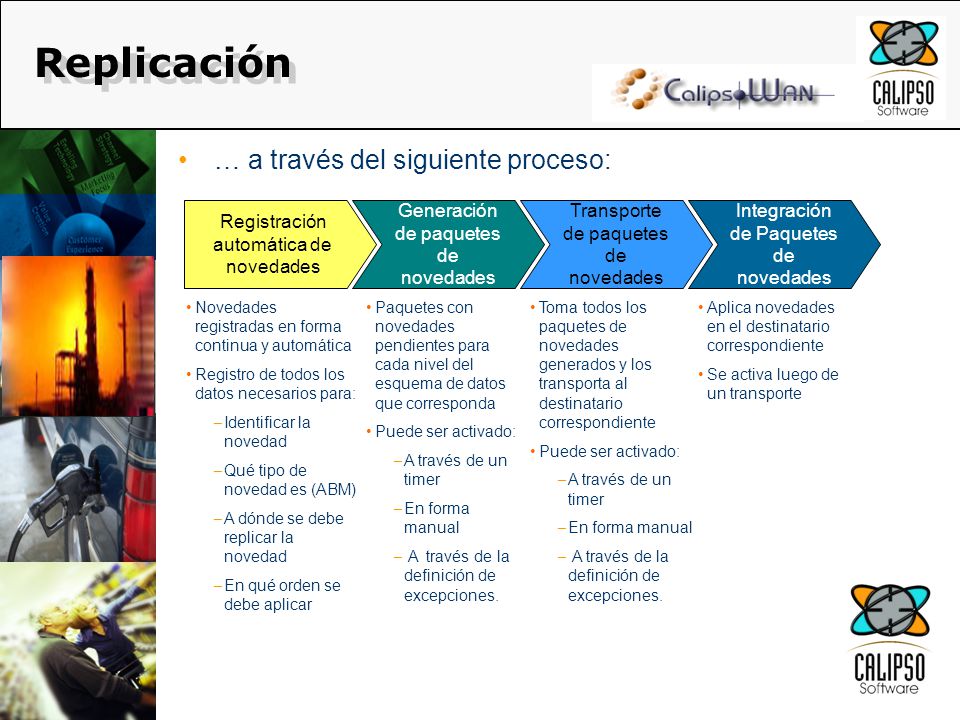

3 Replicación … a través del siguiente proceso: Registración automática de novedades Generación de paquetes de novedades Transporte de paquetes de novedades Integración de Paquetes de novedades Novedades registradas en forma continua y automática Registro de todos los datos necesarios para: – Identificar la novedad – Qué tipo de novedad es (ABM) – A dónde se debe replicar la novedad – En qué orden se debe aplicar Paquetes con novedades pendientes para cada nivel del esquema de datos que corresponda Puede ser activado: – A través de un timer – En forma manual – A través de la definición de excepciones. Toma todos los paquetes de novedades generados y los transporta al destinatario correspondiente Puede ser activado: – A través de un timer – En forma manual – A través de la definición de excepciones. Aplica novedades en el destinatario correspondiente Se activa luego de un transporte Replicación

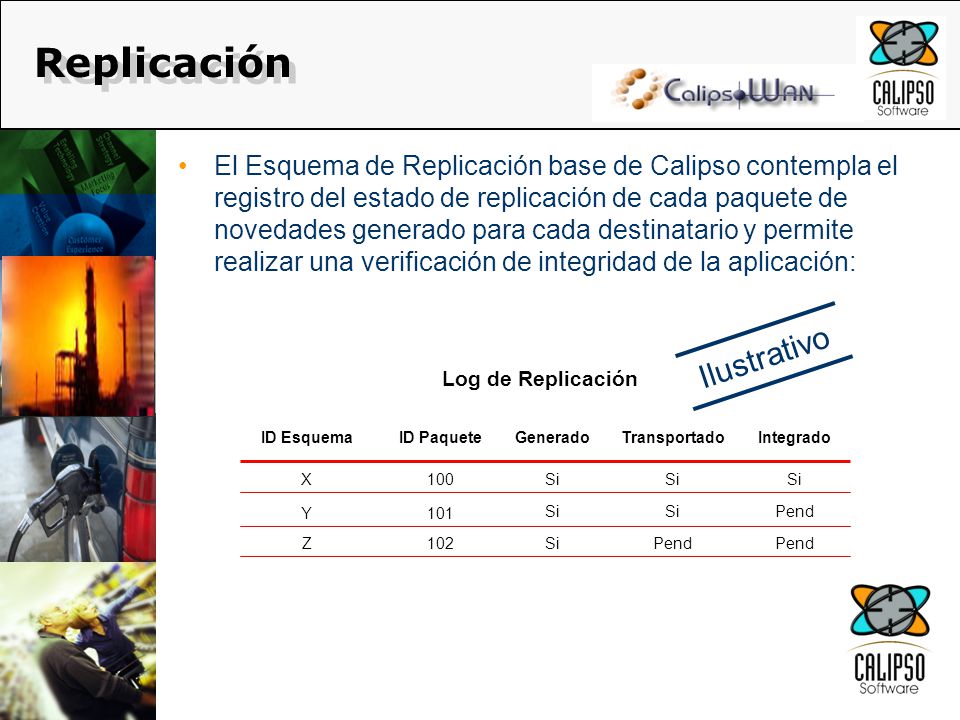

4 El Esquema de Replicación base de Calipso contempla el registro del estado de replicación de cada paquete de novedades generado para cada destinatario y permite realizar una verificación de integridad de la aplicación: ID EsquemaID Paquete X100 Y101 Z102 Log de Replicación GeneradoTransportadoIntegrado Si Pend SiPend Ilustrativo Replicación

5 Registración Automática de Novedades Registración automática de novedades Generació n de paquetes de novedades Transporte de paquetes de novedades Integración de Paquetes de novedades Todas las tablas de Calipso comparten parte de su estructura: –El ID Registro permite identificar a cada registro en forma unívoca –El ID Esquema permite identificar a qué esquema pertenece el registro ID EsquemaID Registro Global100 ES 1102 101Región 1 Campo 1Campo N TablaID Registro Tipo de Modificación Nro. de Secuencia X100I1 Z102D3 101U2Y Paquete Generado Si No Si Cada vez que se modifica un registro de una tabla se genera un registro en la tabla de Notificaciones en forma automática Este modelo permite que el proceso de Generación identifique todas las novedades que no han generado paquetes, en dónde se deben aplicar y en qué orden deben ser aplicadas para mantener la integridad referencial Replicación

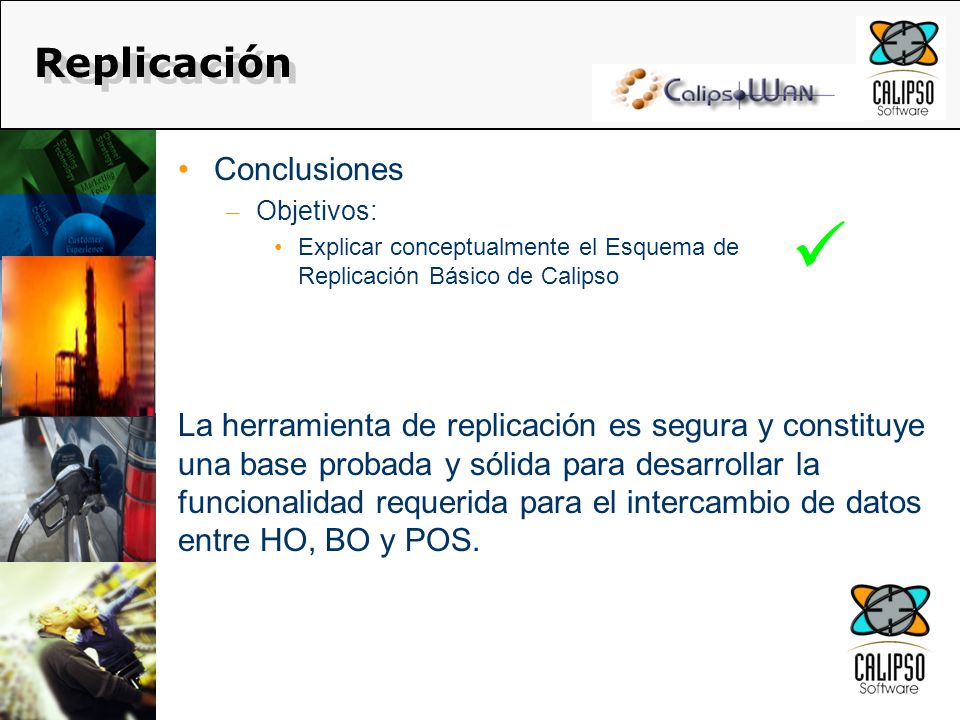

6 La herramienta de replicación es segura y constituye una base probada y sólida para desarrollar la funcionalidad requerida para el intercambio de datos entre HO, BO y POS. Conclusiones – Objetivos: Explicar conceptualmente el Esquema de Replicación Básico de Calipso Replicación
