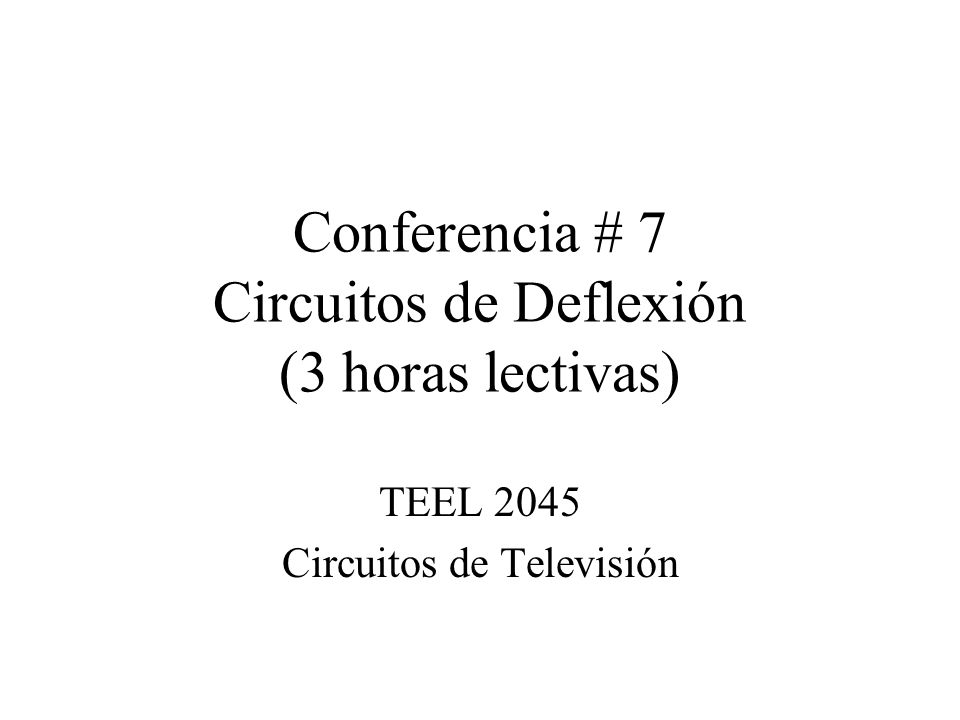

1 Conferencia # 7 Circuitos de Deflexión (3 horas lectivas) TEEL 2045 Circuitos de Televisión

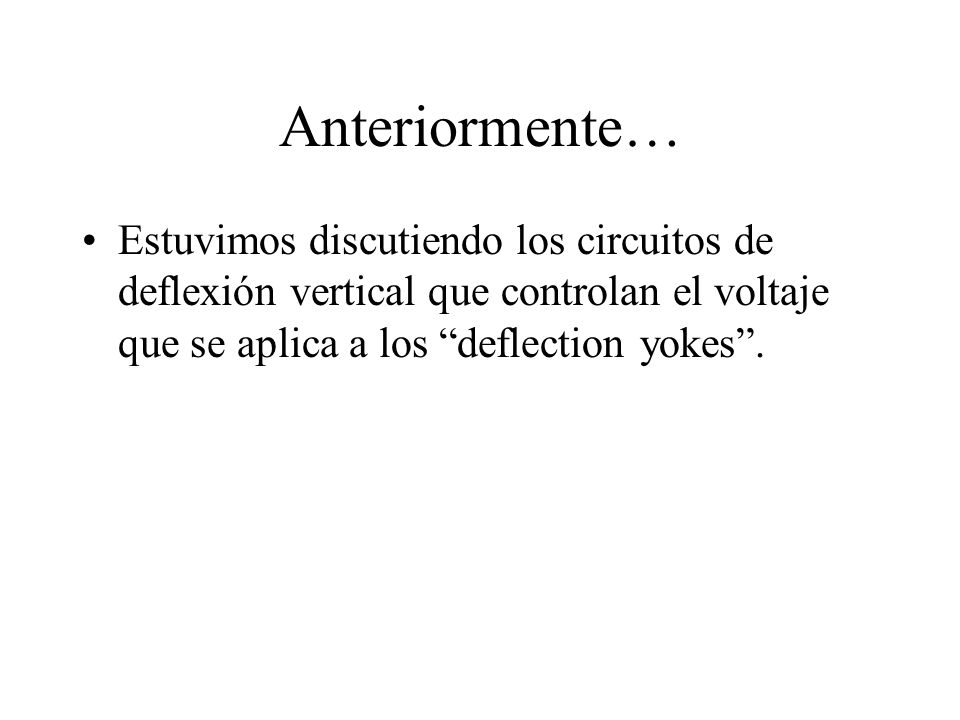

2 Anteriormente… Estuvimos discutiendo los circuitos de deflexión vertical que controlan el voltaje que se aplica a los “deflection yokes”.

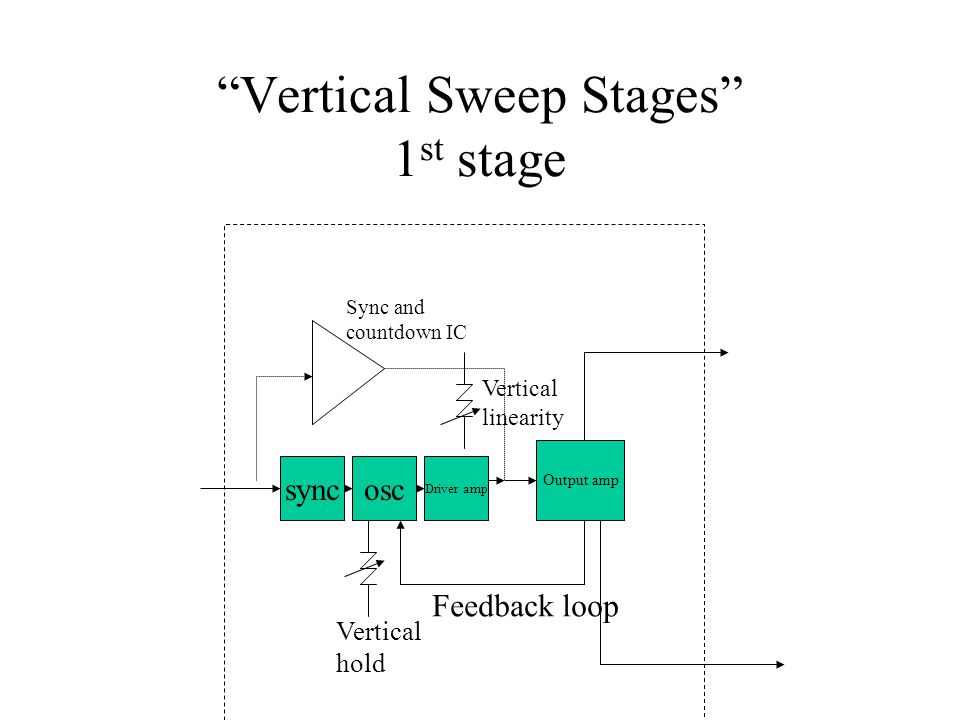

3 “Vertical Sweep Stages” 1 st stage Output amp Sync and countdown IC syncosc Driver amp Feedback loop Vertical hold Vertical linearity

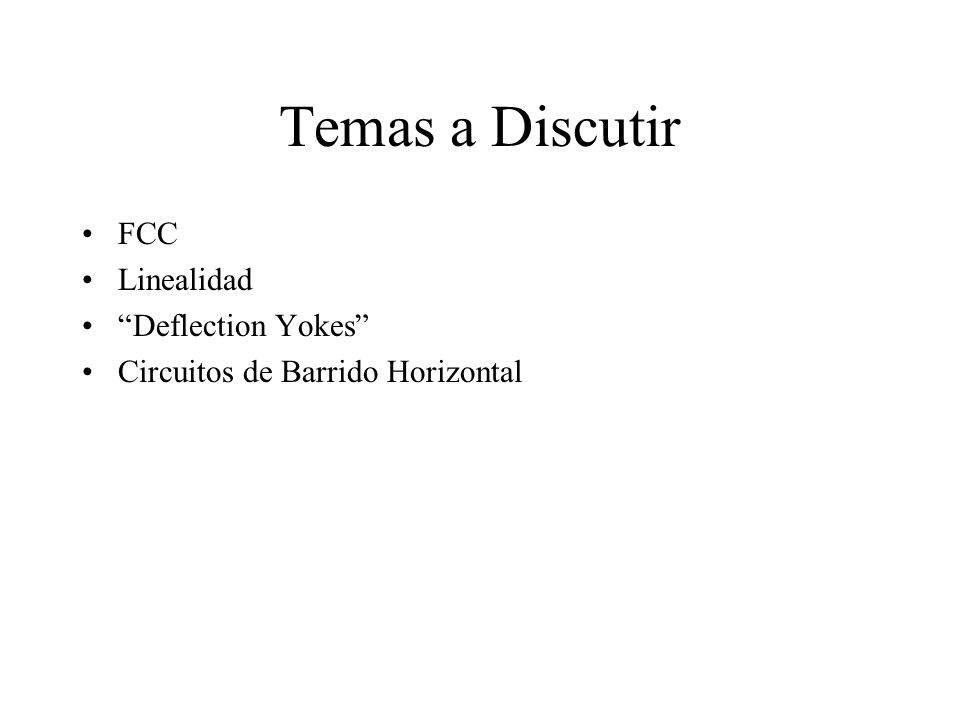

4 Temas a Discutir FCC Linealidad “Deflection Yokes” Circuitos de Barrido Horizontal

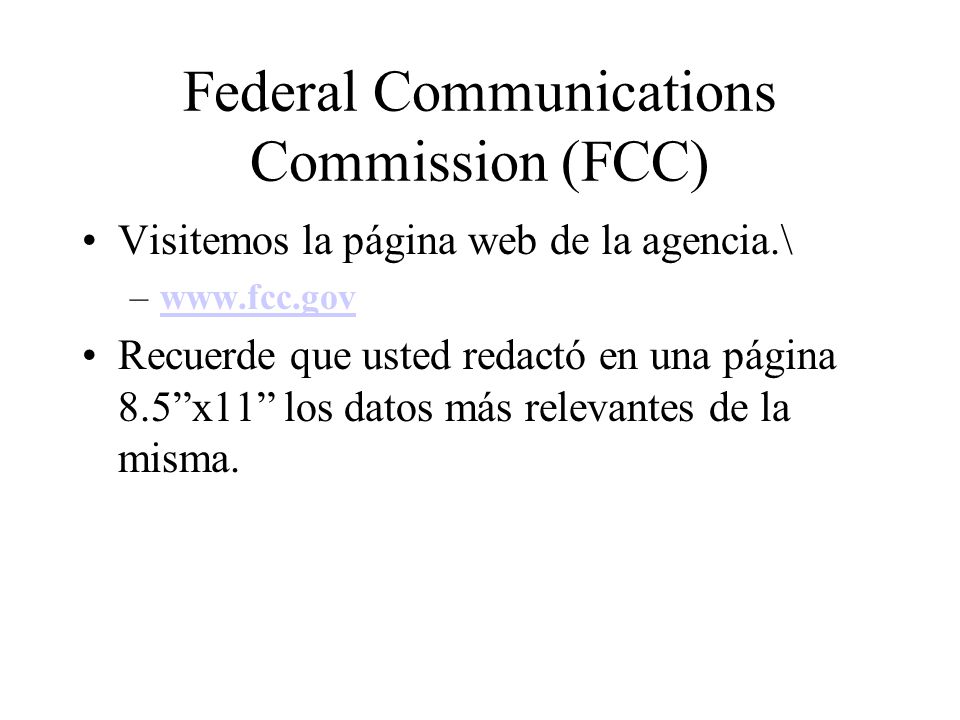

5 Federal Communications Commission (FCC) Visitemos la página web de la agencia.\ –www.fcc.govwww.fcc.gov Recuerde que usted redactó en una página 8.5”x11” los datos más relevantes de la misma.

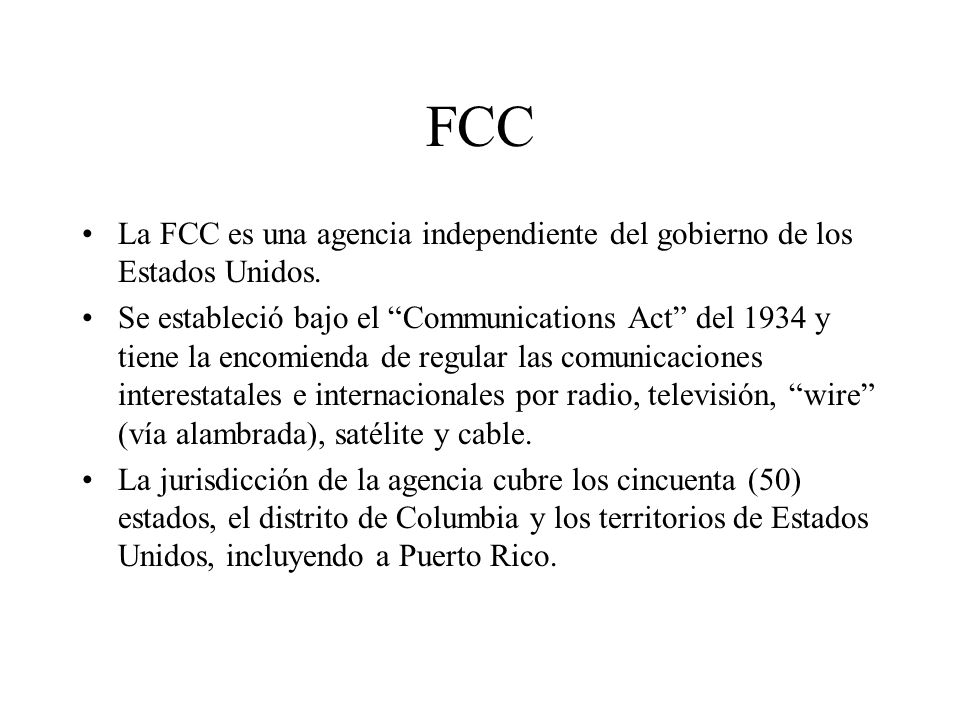

6 FCC La FCC es una agencia independiente del gobierno de los Estados Unidos. Se estableció bajo el “Communications Act” del 1934 y tiene la encomienda de regular las comunicaciones interestatales e internacionales por radio, televisión, “wire” (vía alambrada), satélite y cable. La jurisdicción de la agencia cubre los cincuenta (50) estados, el distrito de Columbia y los territorios de Estados Unidos, incluyendo a Puerto Rico.

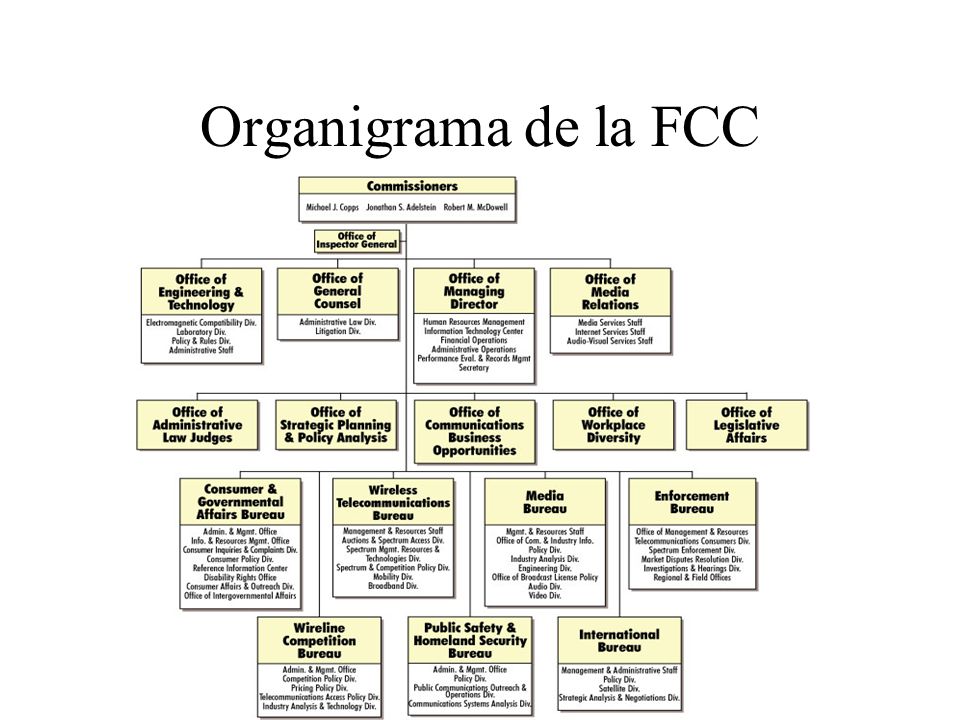

7 Organigrama de la FCC

8 FCC Commissioner Adelstein, Acting Chairman Copps, Commissioner McDowell - January 2009.

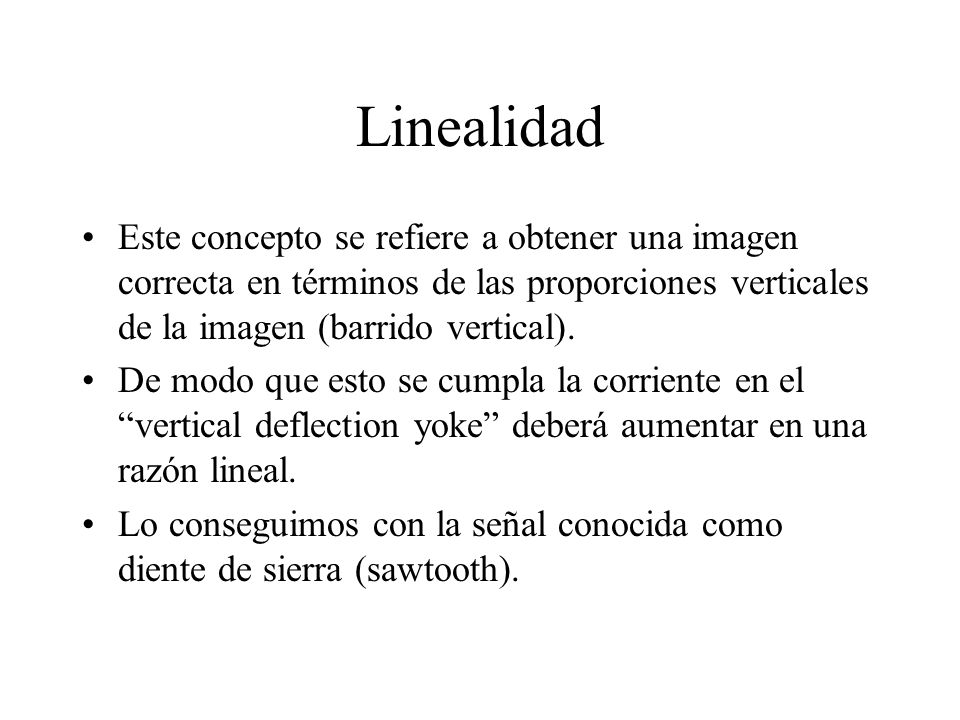

9 Linealidad Este concepto se refiere a obtener una imagen correcta en términos de las proporciones verticales de la imagen (barrido vertical). De modo que esto se cumpla la corriente en el “vertical deflection yoke” deberá aumentar en una razón lineal. Lo conseguimos con la señal conocida como diente de sierra (sawtooth).

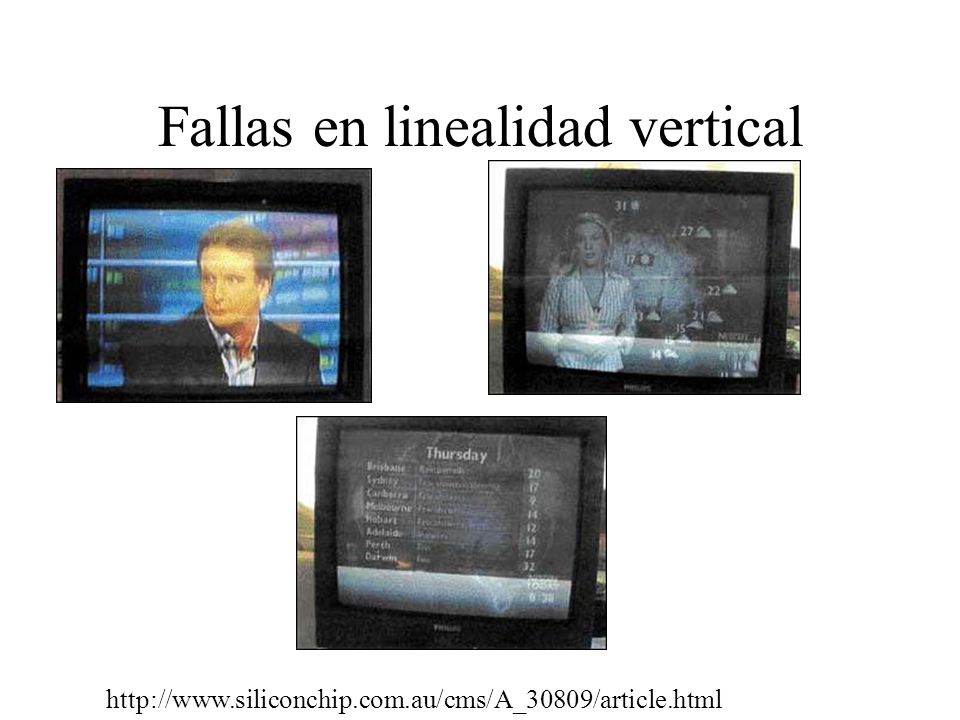

10 Fallas en linealidad vertical http://www.siliconchip.com.au/cms/A_30809/article.html

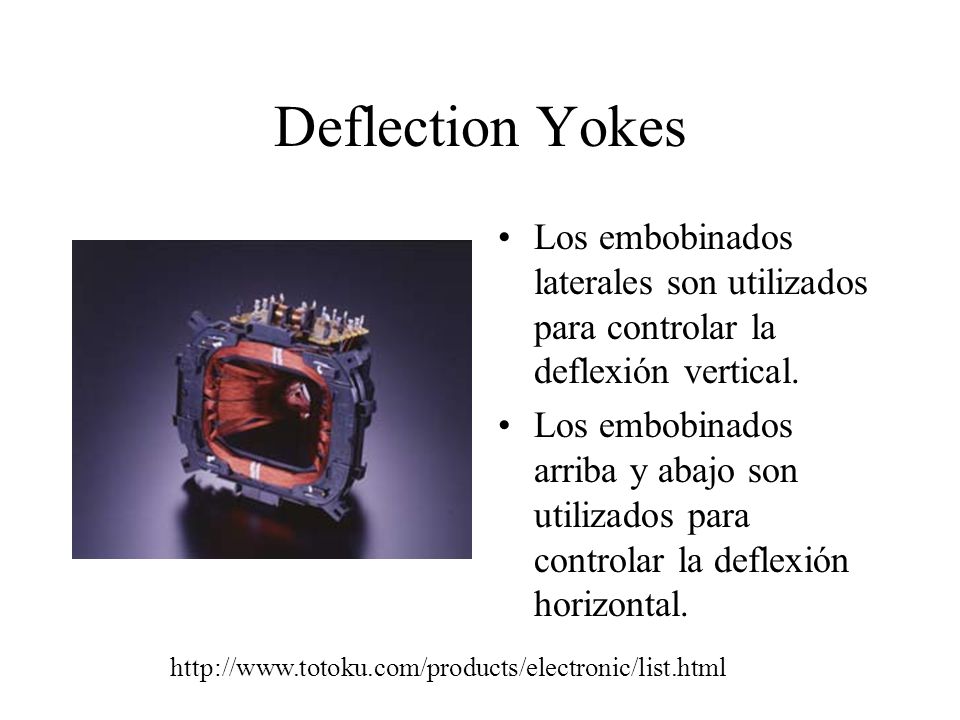

11 Deflection Yokes Los embobinados laterales son utilizados para controlar la deflexión vertical. Los embobinados arriba y abajo son utilizados para controlar la deflexión horizontal. http://www.totoku.com/products/electronic/list.html

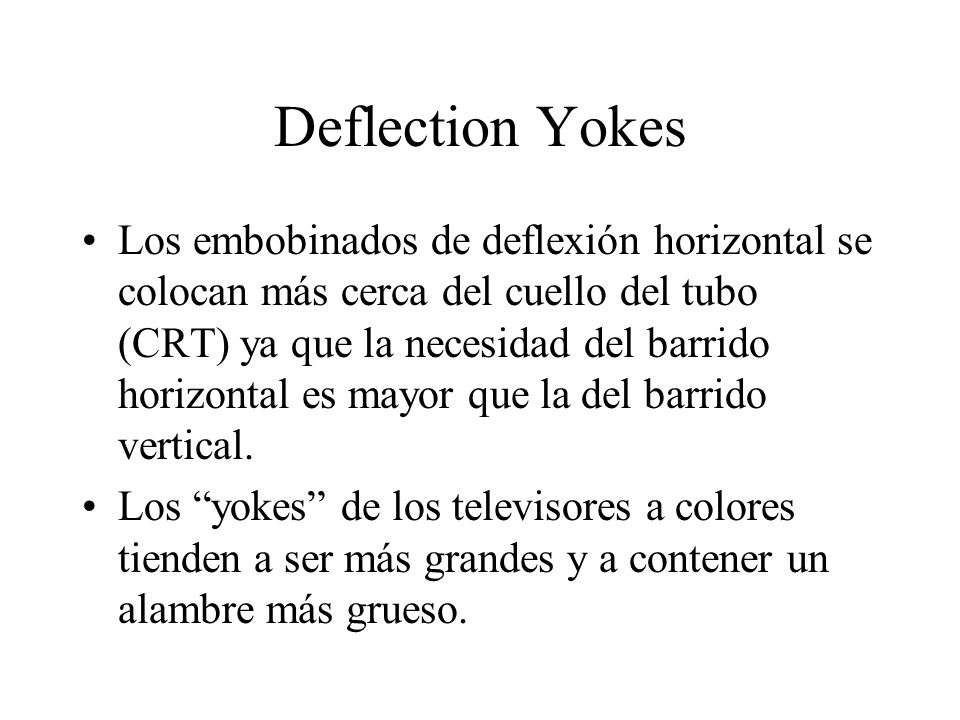

12 Deflection Yokes Los embobinados de deflexión horizontal se colocan más cerca del cuello del tubo (CRT) ya que la necesidad del barrido horizontal es mayor que la del barrido vertical. Los “yokes” de los televisores a colores tienden a ser más grandes y a contener un alambre más grueso.

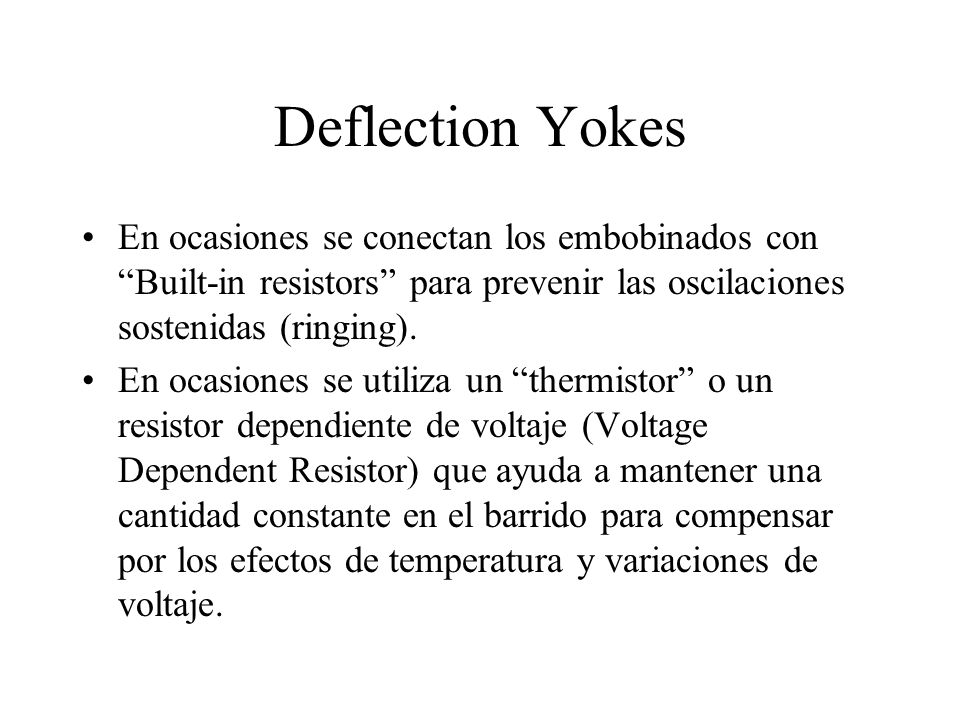

13 Deflection Yokes En ocasiones se conectan los embobinados con “Built-in resistors” para prevenir las oscilaciones sostenidas (ringing). En ocasiones se utiliza un “thermistor” o un resistor dependiente de voltaje (Voltage Dependent Resistor) que ayuda a mantener una cantidad constante en el barrido para compensar por los efectos de temperatura y variaciones de voltaje.

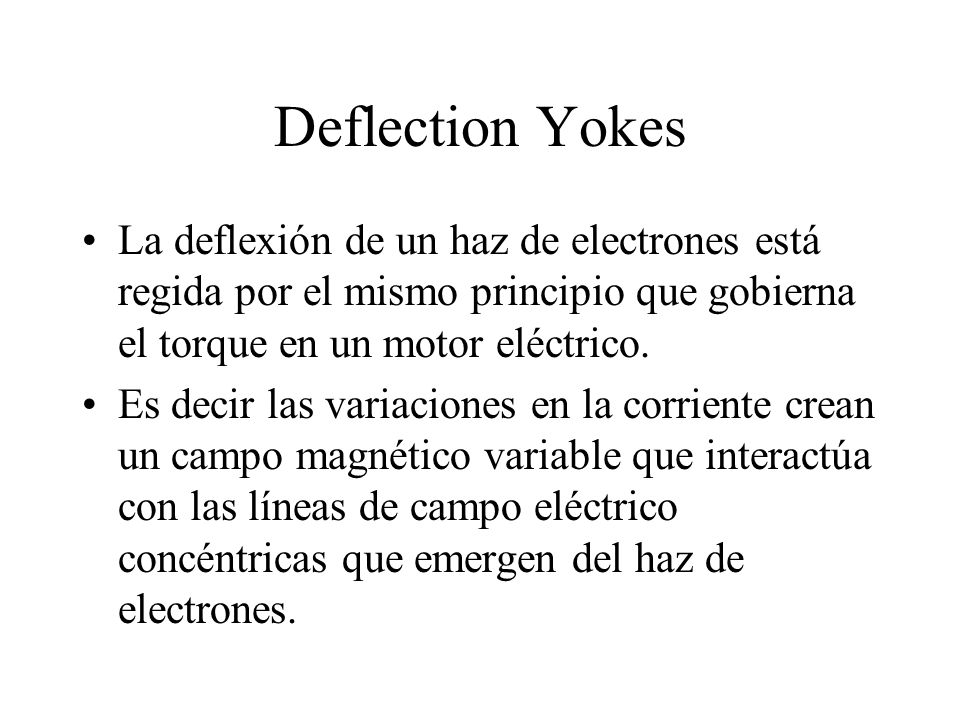

14 Deflection Yokes La deflexión de un haz de electrones está regida por el mismo principio que gobierna el torque en un motor eléctrico. Es decir las variaciones en la corriente crean un campo magnético variable que interactúa con las líneas de campo eléctrico concéntricas que emergen del haz de electrones.

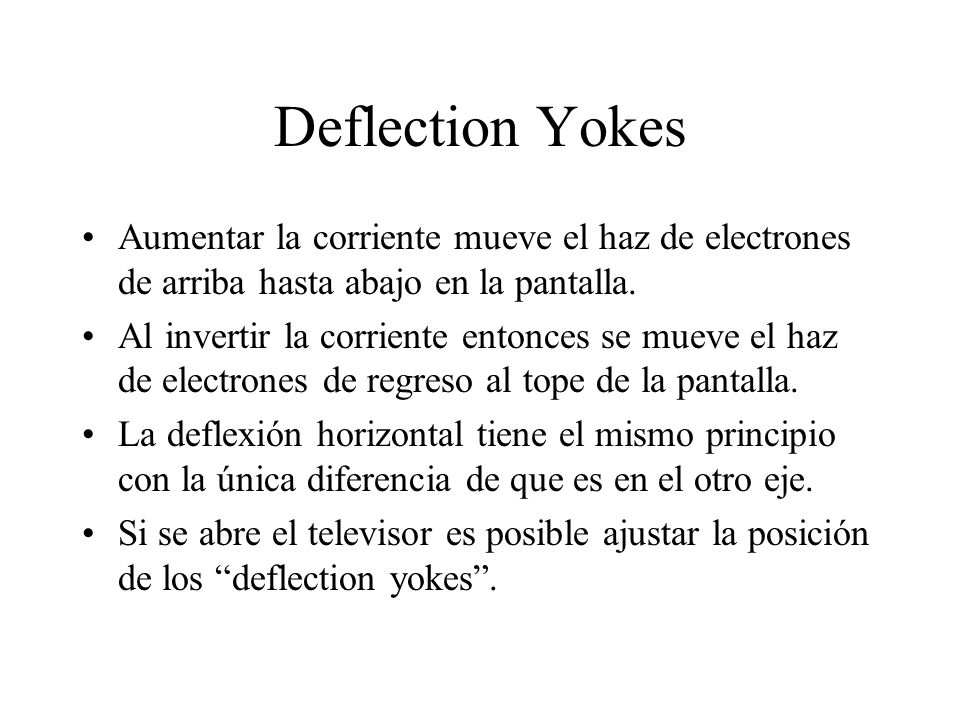

15 Deflection Yokes Aumentar la corriente mueve el haz de electrones de arriba hasta abajo en la pantalla. Al invertir la corriente entonces se mueve el haz de electrones de regreso al tope de la pantalla. La deflexión horizontal tiene el mismo principio con la única diferencia de que es en el otro eje. Si se abre el televisor es posible ajustar la posición de los “deflection yokes”.

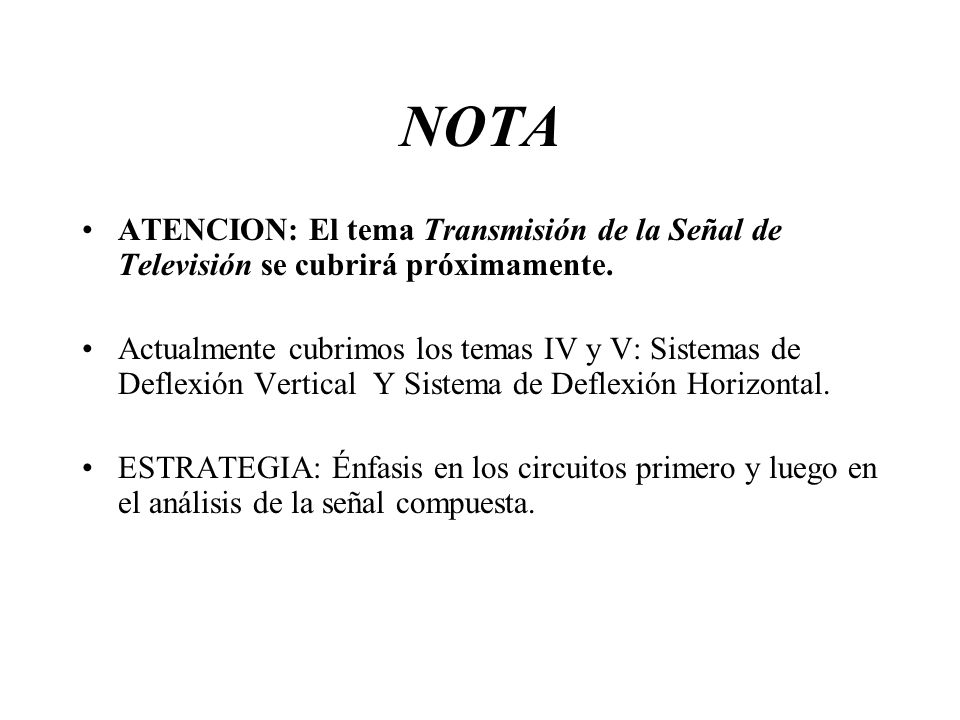

16 NOTA ATENCION: El tema Transmisión de la Señal de Televisión se cubrirá próximamente. Actualmente cubrimos los temas IV y V: Sistemas de Deflexión Vertical Y Sistema de Deflexión Horizontal. ESTRATEGIA: Énfasis en los circuitos primero y luego en el análisis de la señal compuesta.

17 ASIGNACION Para la próxima clase: –VENGA PREPARADO PARA UNA DISCUSION ABIERTA DE LOS TEMAS QUE SE HAN CUBIERTO. –BUSQUE EL DIAGRAMA ESQUEMATICO DE UN TELEVISOR E IDENTIFIQUE LOS CIRCUITOS QUE HASTA EL MOMENTO HEMOS DISCUTIDO. TRAIGA EL DIAGRAMA AL SALON.
