Presentación del tema: "Camila Martínez Dara Pineda"— Transcripción de la presentación:

1 Camila Martínez Dara Pineda
903

2 Transformación de movimientos:
El tipo de movimiento que tiene el elemento de entrada del mecanismo es diferente del tipo de movimiento que tenga el elemento de salida, es decir, el tipo de movimiento se transforma en otro distinto, de ahí el nombre de mecanismo de transformación. Los mecanismos de transformación pueden ser, a su vez, agrupados en dos grandes grupos:

3 Mecanismos de transformación circular- lineal: En este caso, el elemento de entrada tiene movimiento circular, mientras que el elemento de salida tiene movimiento lineal. Ejemplo: El mecanismo piñón-cremallera. Mecanismos de transformación circular- alternativo: En este caso, el elemento de entrada tiene movimiento circular, mientras que el elemento de salida tiene movimiento alternativo. Ejemplo: El mecanismo de biela- manivela.

4

5 Transmisión de movimiento:
En este caso, el tipo de movimiento que tiene el elemento de entrada del mecanismo (elemento motriz) coincide con el tipo de movimiento que tiene el elemento de salida (elemento conducido). Los mecanismos de transmisión pueden ser, a su vez, agrupados en dos grandes grupos:

6 Mecanismos de transmisión circular: En este caso, el elemento de entrada y el elemento de salida tienen movimiento circular. Ejemplo: Los sistemas de engranajes. Mecanismos de transmisión lineal: En este caso, el elemento de entrada y el elemento de salida tienen movimiento lineal. Ejemplo: La palanca.

7

8 Maquinas Simples: Una máquina simple es un artefacto mecánico que transforma un movimiento en otro diferente, valiéndose de la fuerza recibida para entregar otra de magnitud, dirección o longitud de desplazamiento distintos a la de la acción aplicada. En una máquina simple se cumple la ley de la conservación de la energía: (la energía no se crea ni se destruye, solo se transforma). La fuerza aplicada, multiplicada por la distancia aplicada (trabajo aplicado), será igual a la fuerza resultante multiplicada por la distancia resultante (trabajo resultante). Una máquina simple, ni crea ni destruye trabajo mecánico, sólo transforma algunas de sus características.

9

10 Tipos de maquinas simples:
Las maquias simples suelen clasificarse en los siguientes tipos: Palancas poleas ruedas y ejes plano inclinado tornillo cuñas a continuación veremos en detalle cada una de ellas:

11 Palancas: Consiste en una vara recta que pude moverse alrededor de un punto de apoyo llamado fulcro .El objetivo es la palanca es incrementar el efecto de una fuerza o cambiar su dirección.

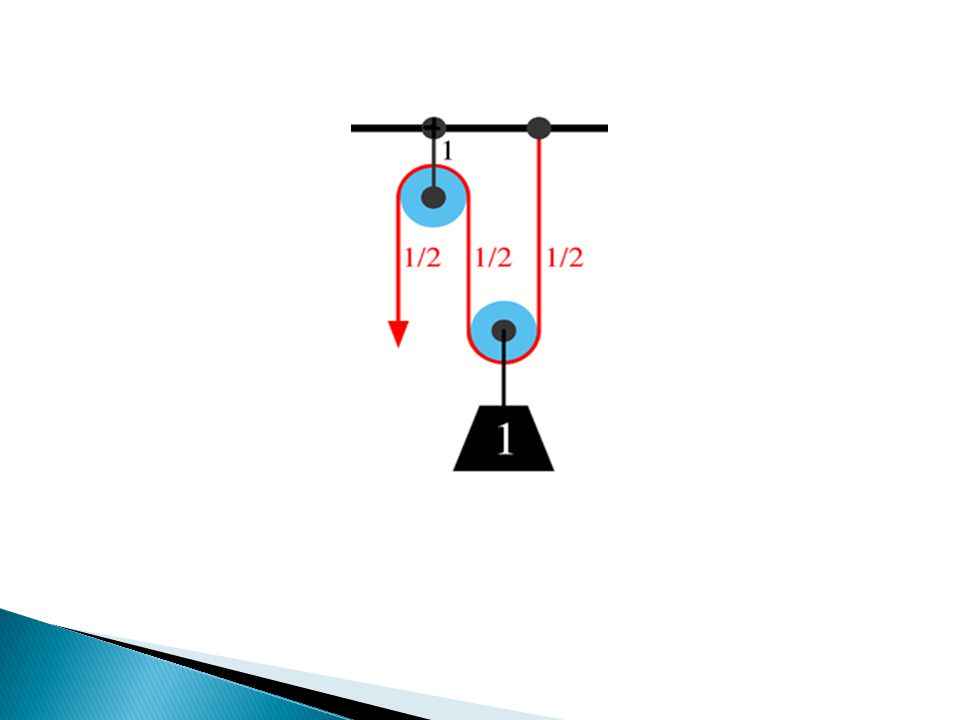

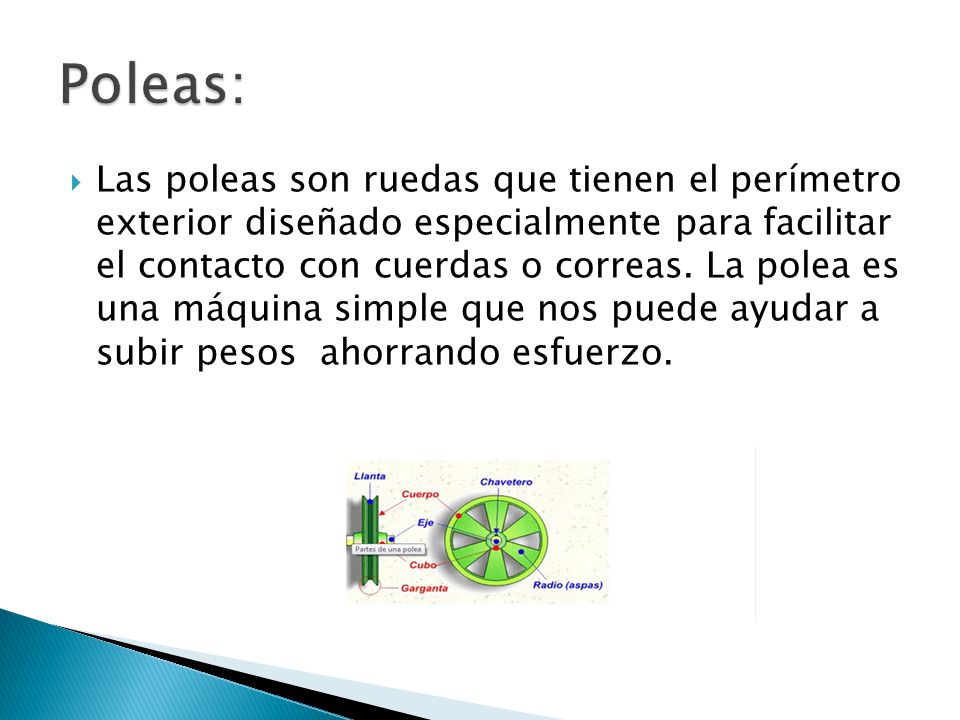

12 Poleas: Las poleas son ruedas que tienen el perímetro exterior diseñado especialmente para facilitar el contacto con cuerdas o correas. La polea es una máquina simple que nos puede ayudar a subir pesos ahorrando esfuerzo.

13 Ruedas y Ejes: La rueda es un operador formado por un cuerpo redondo que gira respecto de un punto fijo denominado eje de giro. Normalmente la rueda siempre tiene que ir acompañada de un eje cilíndrico (que guía su movimiento giratorio) y de un soporte (que mantiene al eje en su posición).

14 Plano Inclinado: El plano inclinado es una superficie plana que forma con otra un ángulo muy agudo (mucho menor de 90º). En la naturaleza aparece en forma de rampa, pero el ser humano lo ha adaptado a sus necesidades haciéndolo móvil, como en el caso del hacha o del cuchillo.

15 Tornillos: Son maquinas simples que resultan de la aplicación del plano inclinado. Un tornillo es un plano inclinado enroscado en espiral y cada una de las vueltas se llama rosca. Para que u n tornillo entre en una superficie como una pared, hay que hacerlo girar muchas veces para avanzar un poco, sin embargo la fuerza que se necesita para dar cada vuelta es menor que la que se necesita para clavar el tornillo sin girarlo.

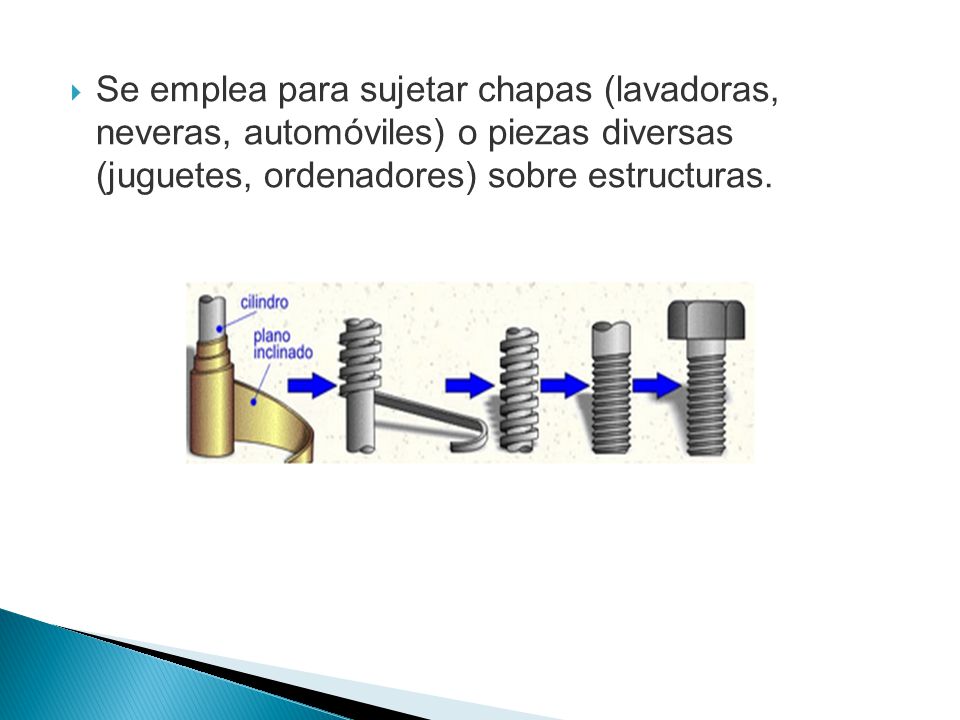

16 Se emplea para sujetar chapas (lavadoras, neveras, automóviles) o piezas diversas (juguetes, ordenadores) sobre estructuras.

17 Cuñas: De forma sencilla podríamos decir que cuña es un prisma triangular con un ángulo muy agudo. También podríamos decir que es una pieza terminada en una arista afilada que actúa como un plano inclinado móvil. Se encuentra fabricada en madera, acero, aluminio, plásticos.

18
