PLANTA BAJA Sala de Lectura Área comercial Sala de conferencias

Presentación del tema: "PLANTA BAJA Sala de Lectura Área comercial Sala de conferencias"— Transcripción de la presentación:

1 PLANTA BAJA Sala de Lectura Área comercial Sala de conferencias
y música Biblioteca Talleres

2 1ª Actuación: Limite activo que sustituye el vallado
2ª Actuación: El centro cívico se descompone en planta baja y 1ª planta, y volcándose hacia el interior de la plaza. Sala de Lectura Área comercial Sala de conferencias y música Biblioteca Talleres

3 Se hace accesible desde el área comercial y la plaza

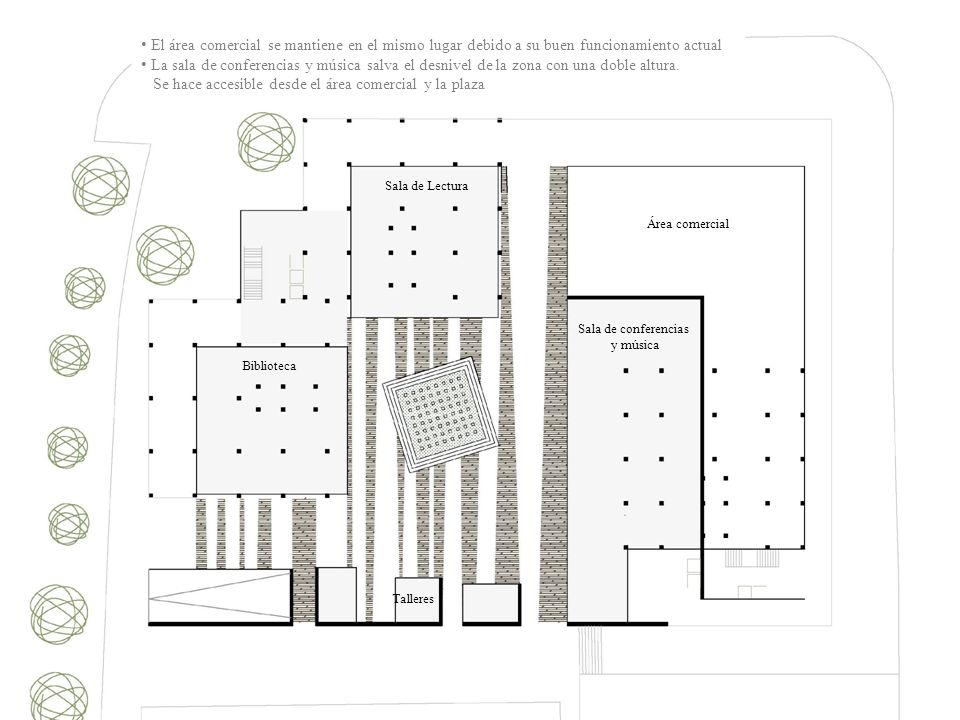

El área comercial se mantiene en el mismo lugar debido a su buen funcionamiento actual La sala de conferencias y música salva el desnivel de la zona con una doble altura. Se hace accesible desde el área comercial y la plaza Sala de Lectura Área comercial Sala de conferencias y música Biblioteca Talleres

4 Las salas de biblioteca y lectura se retranquean dejando una circulación exterior de transición
Junto a la calle peatonal se crean una serie de tallares, q modulan el acceso y las visuales a la plaza Todas las salas del centro cívico se acristalan para una relación directa que tense el espacio y genere actividad Sala de Lectura Área comercial Sala de conferencias y música Biblioteca Talleres El vallado se convierte en un límite de actividad, más o menos permeable según la zona

5 PLANTA DE RECREO Sala Actividades Sala Audio/video

6 tres edificios y se relaciona directamente con la plaza
3ª Actuación: El límite activo se convierte en una plaza de recreo en cubierta y conecta los tres edificios y se relaciona directamente con la plaza Sala Actividades Sala Audio/video

7 volcada a la plaza central

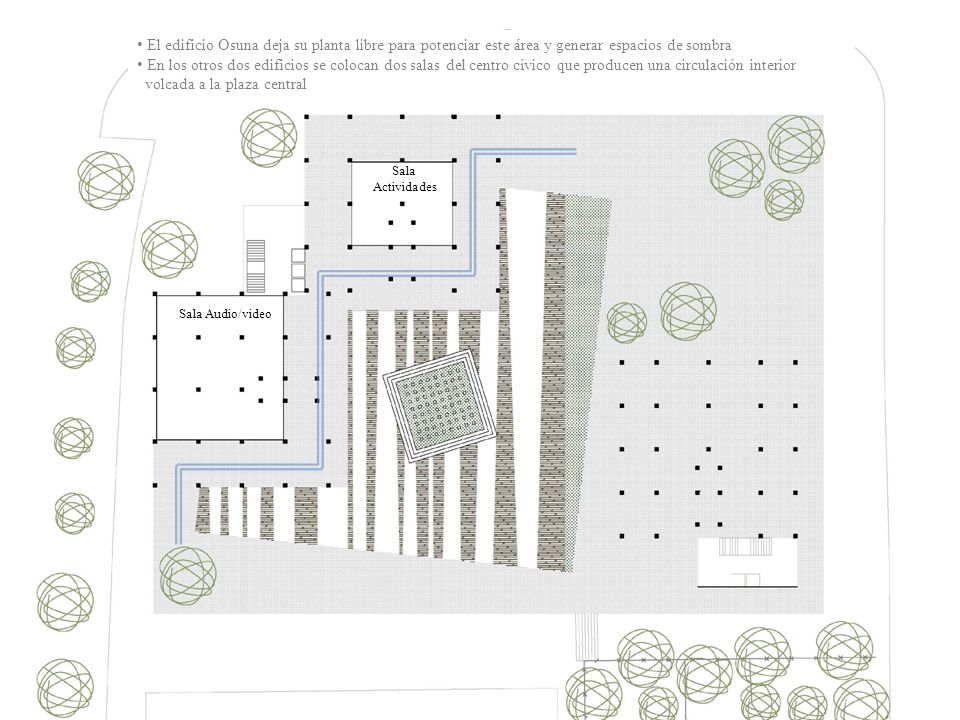

El edificio Osuna deja su planta libre para potenciar este área y generar espacios de sombra En los otros dos edificios se colocan dos salas del centro cívico que producen una circulación interior volcada a la plaza central Sala Actividades Sala Audio/video

8 PLANTA DE VIVIENDAS

9 Se busca descomprimir la planta de viviendas y provocar espacios de relación con el exterior comunes a cada planta a través de: Sacar al exterior los núcleos de comunicación Eliminar una vivienda en planta

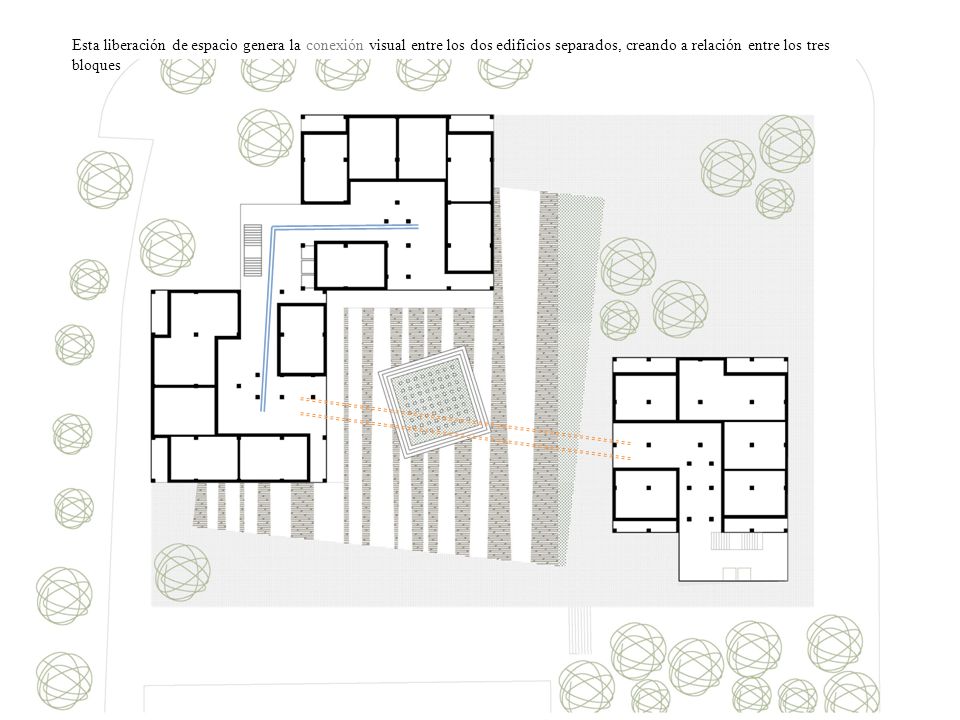

10 Esta liberación de espacio genera la conexión visual entre los dos edificios separados, creando a relación entre los tres bloques

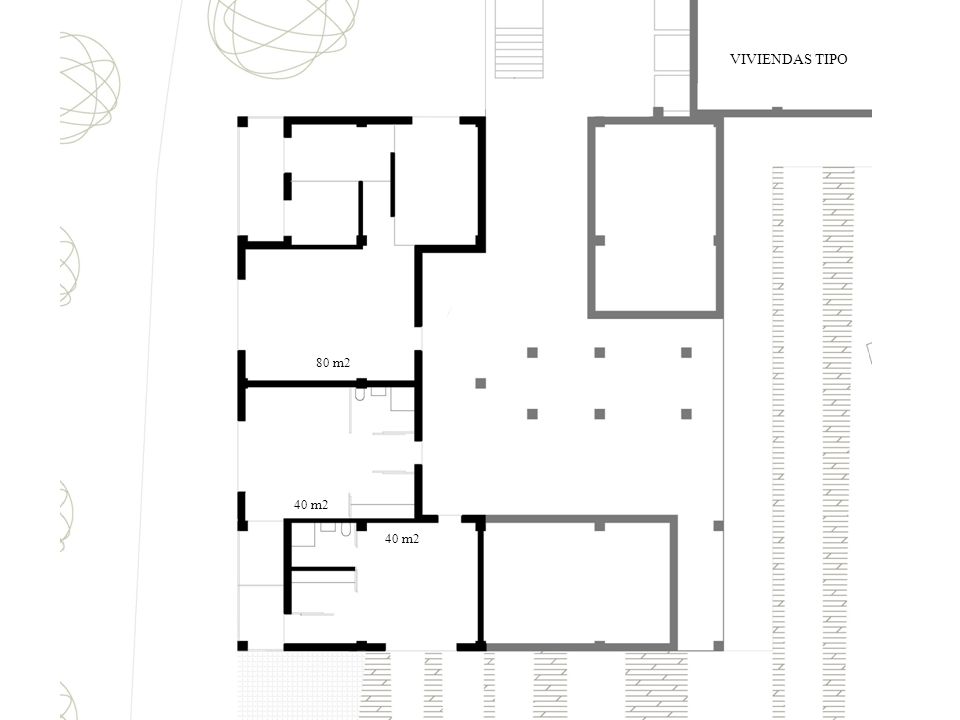

11 VIVIENDAS TIPO 80 m2 40 m2 40 m2

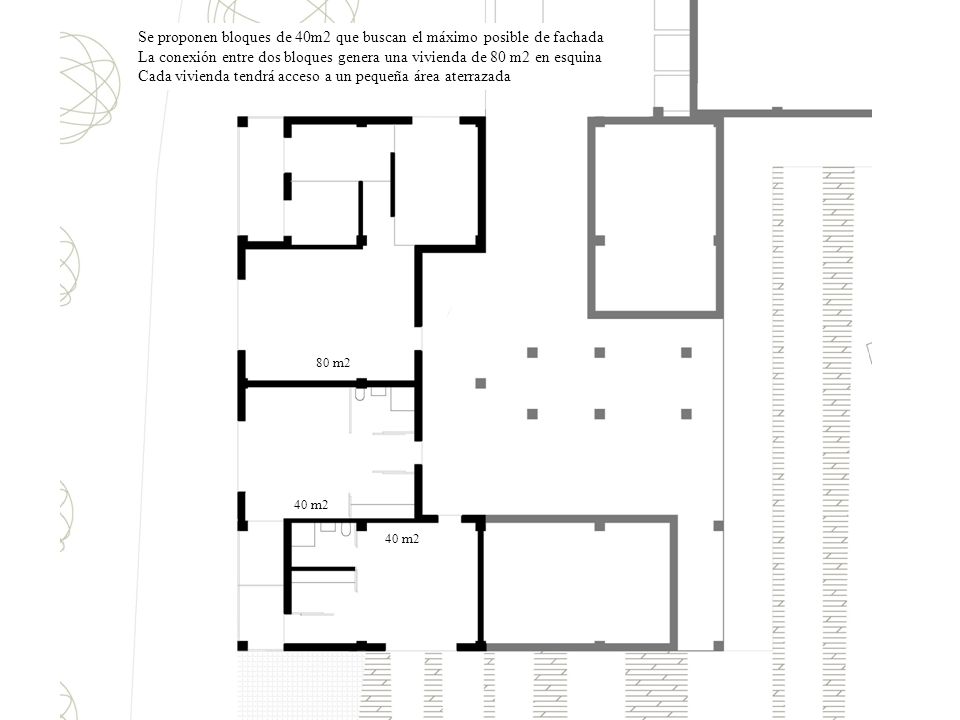

12 Se proponen bloques de 40m2 que buscan el máximo posible de fachada
La conexión entre dos bloques genera una vivienda de 80 m2 en esquina Cada vivienda tendrá acceso a un pequeña área aterrazada 80 m2 40 m2 40 m2

13 La vivienda de 40m2 concentra el núcleo húmedo
para dejar una zona libre de libre distribución 40 m2 40 m2

14 La vivienda de 80m2 se divide:
Zona de descanso Zona de convivencia 80 m2 La vivienda de 80m2 se divide: zona de dormitorios donde se proponen unos tabiques fijos y otros móviles que generen un espacio variable zona de convivencia, de planta libre, donde se sitúa cocina, salón… 40 m2 40 m2

15 ESQUEMA DE SECCIÓN AUDIO/VIDEO SALA CONFERENCIAS Y MÚSICA COMERCIO BIBLIOTECA
