Diseño Asistido por Computadora

Presentación del tema: "Diseño Asistido por Computadora"— Transcripción de la presentación:

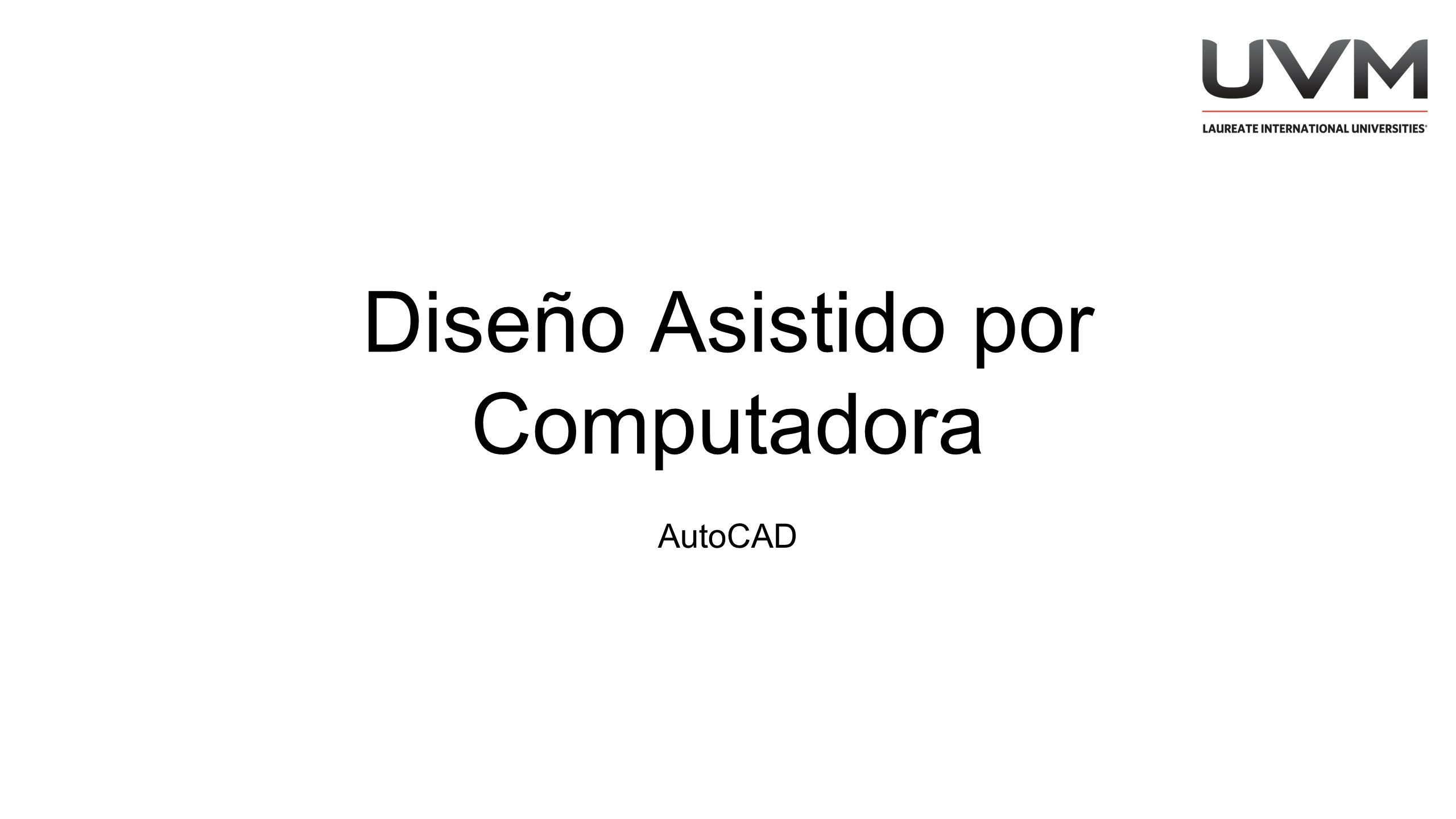

1 Diseño Asistido por Computadora
AutoCAD

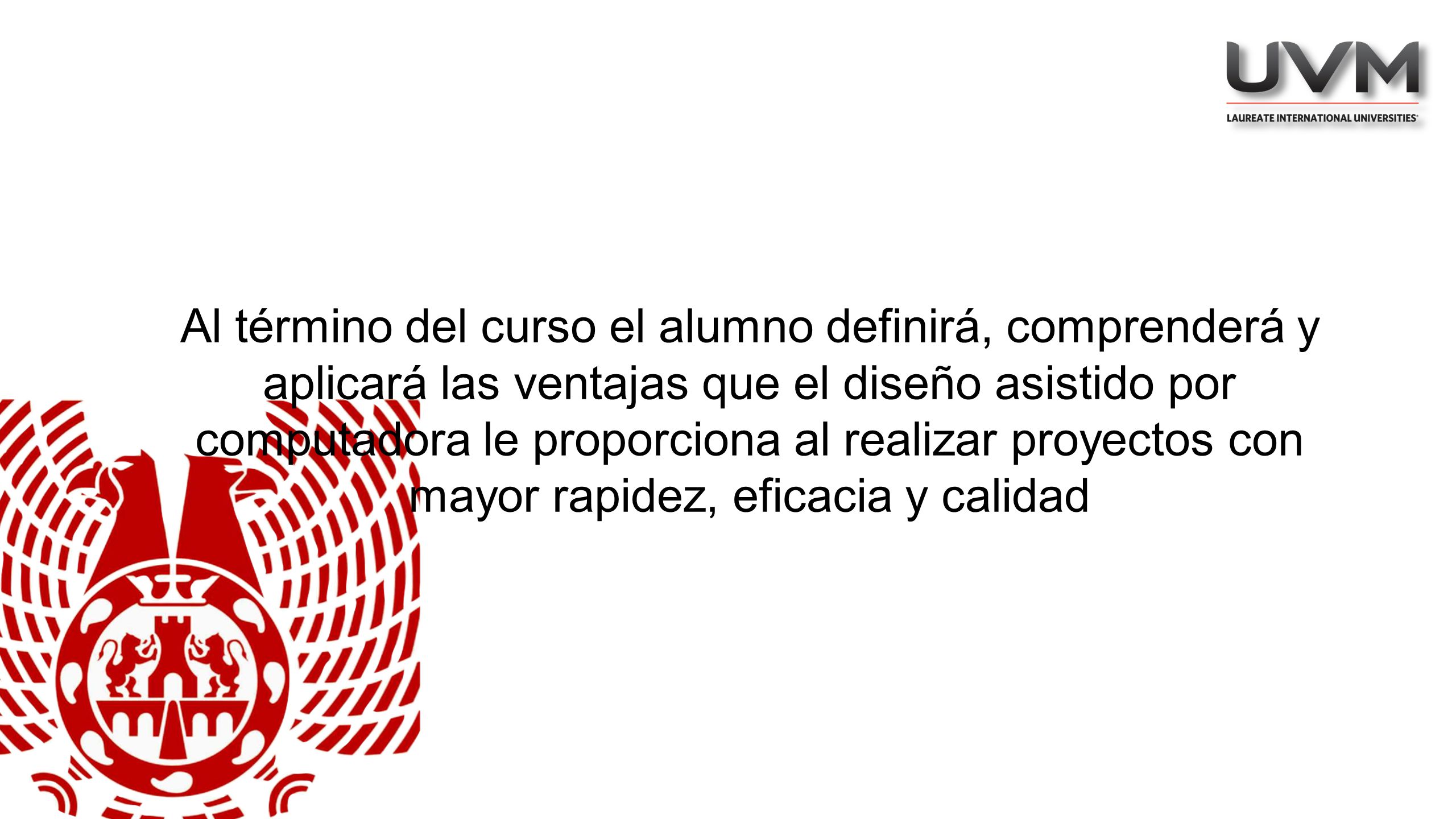

2 Al término del curso el alumno definirá, comprenderá y aplicará las ventajas que el diseño asistido por computadora le proporciona al realizar proyectos con mayor rapidez, eficacia y calidad

3 Dibujo Asistido por Computadora

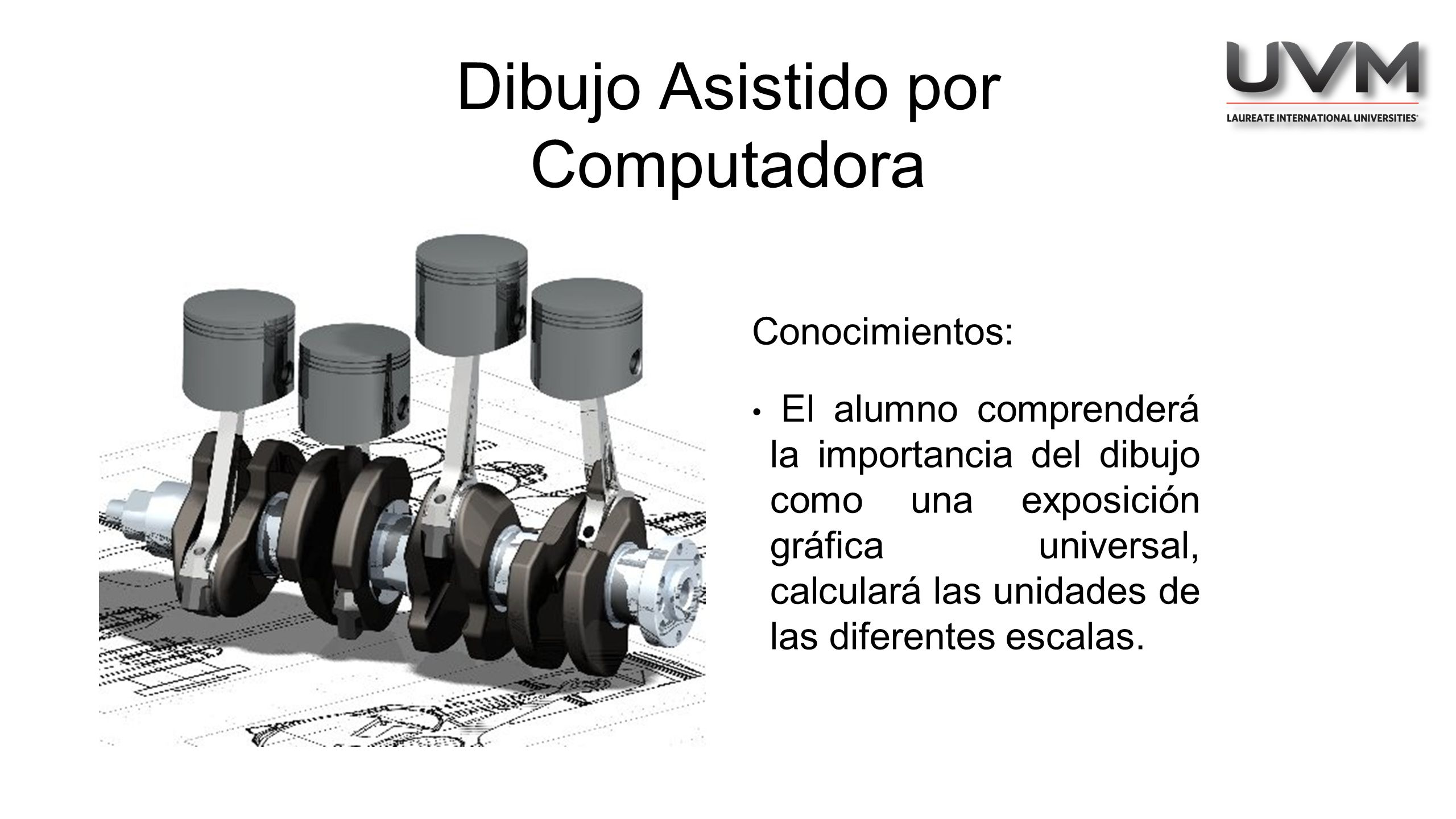

Conocimientos: El alumno comprenderá la importancia del dibujo como una exposición gráfica universal, calculará las unidades de las diferentes escalas.

4 Dibujo Asistido por Computadora

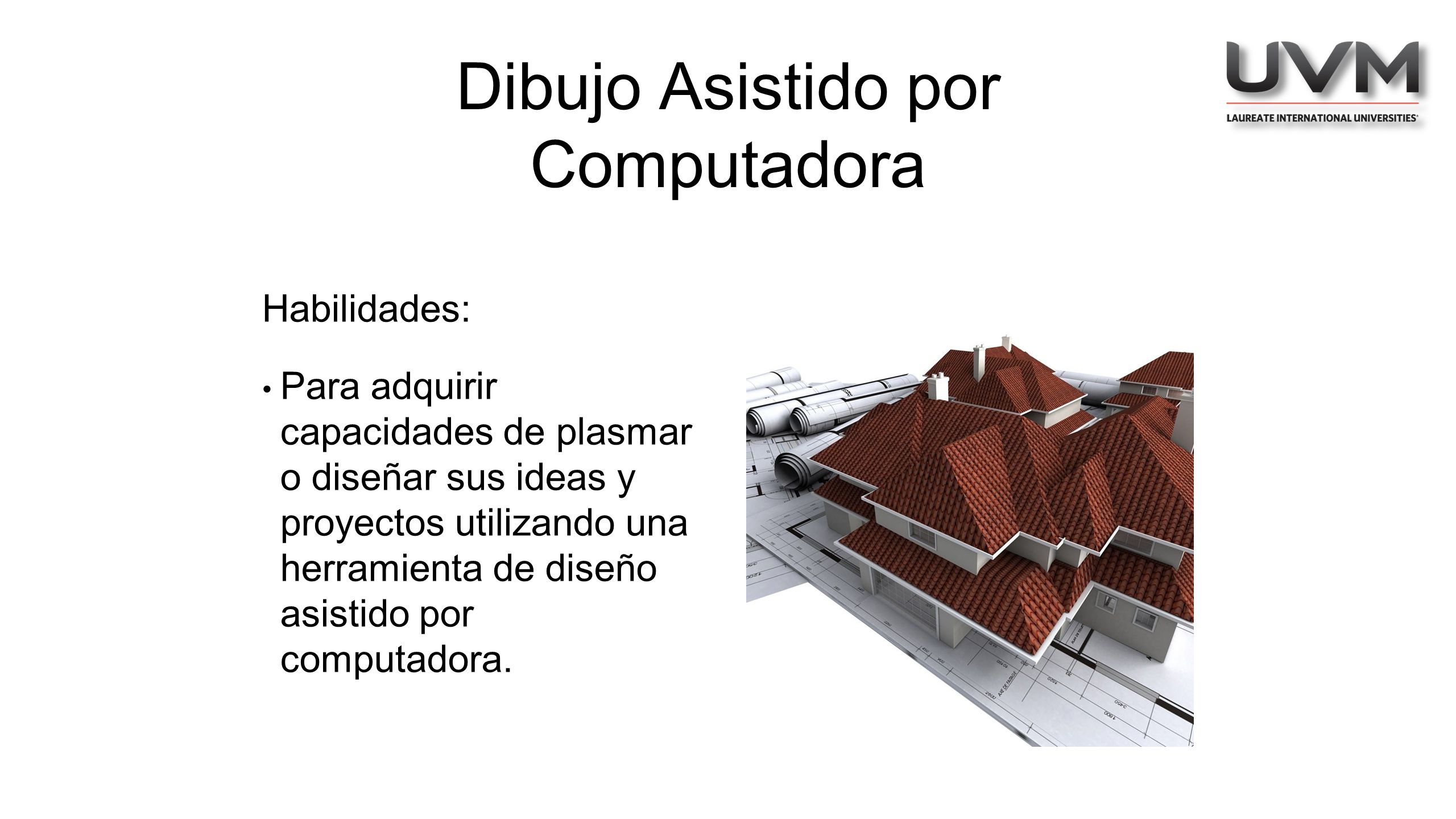

Habilidades: Para adquirir capacidades de plasmar o diseñar sus ideas y proyectos utilizando una herramienta de diseño asistido por computadora.

5 Dibujo Asistido por Computadora

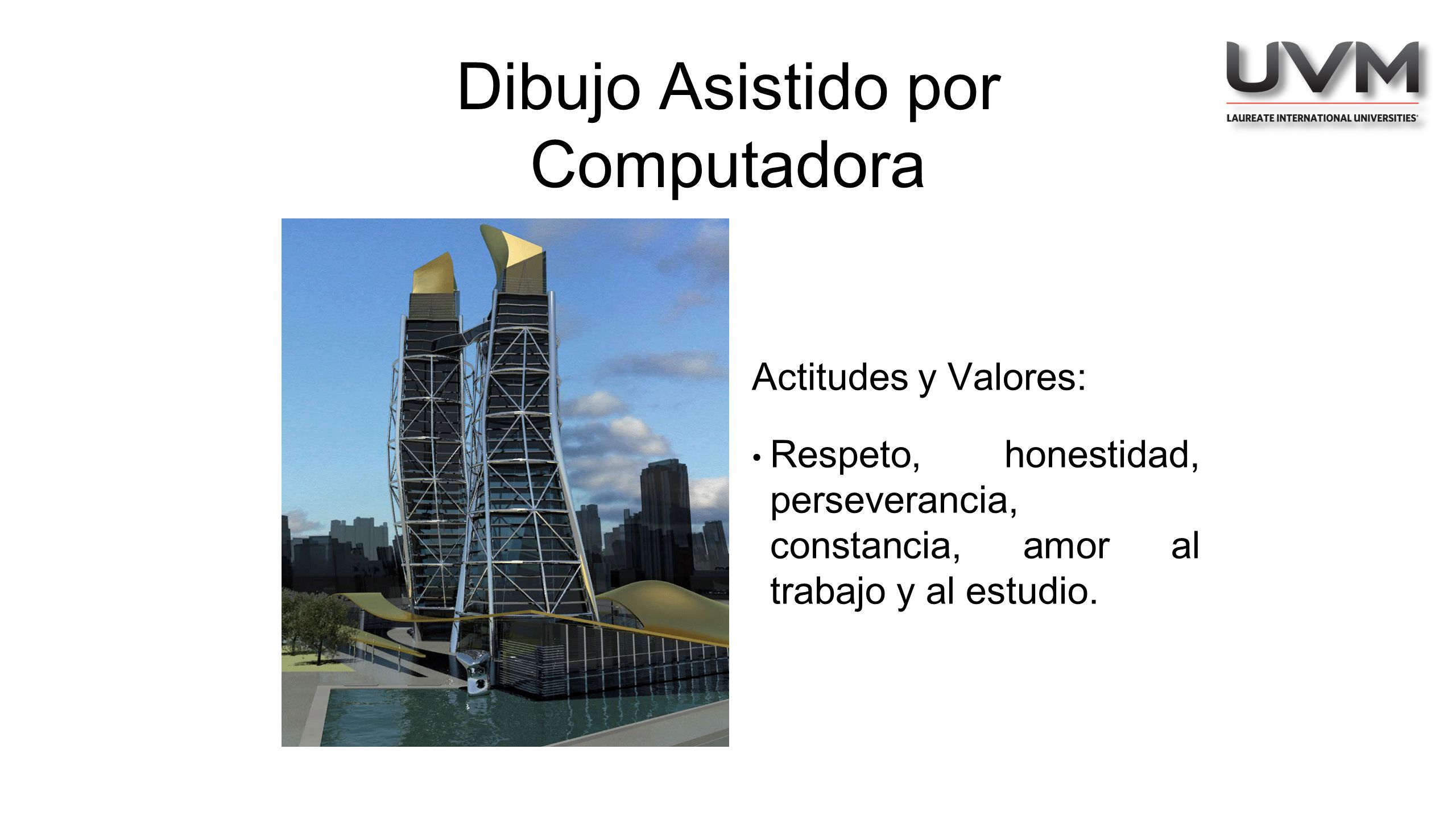

Actitudes y Valores: Respeto, honestidad, perseverancia, constancia, amor al trabajo y al estudio.

6

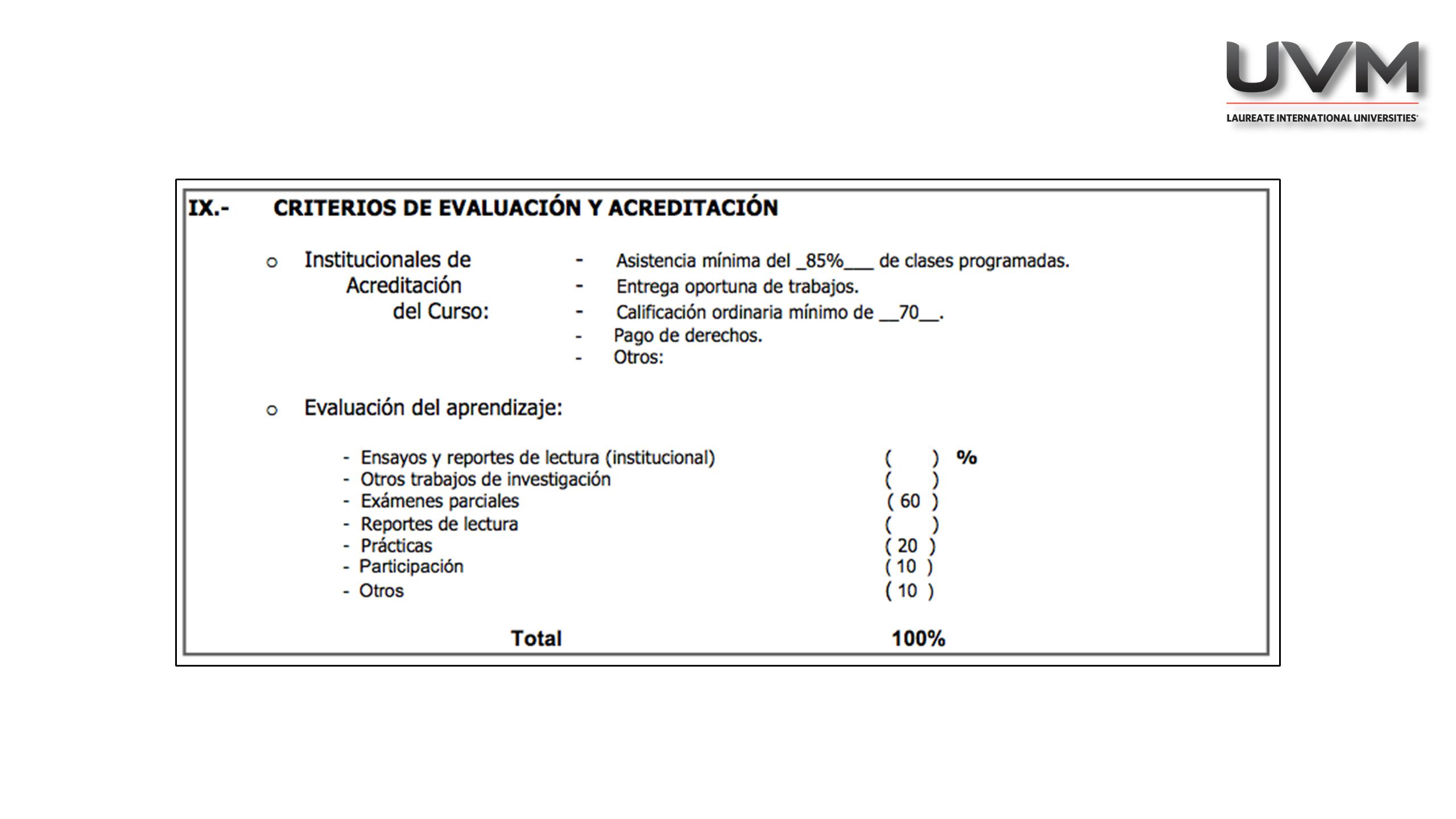

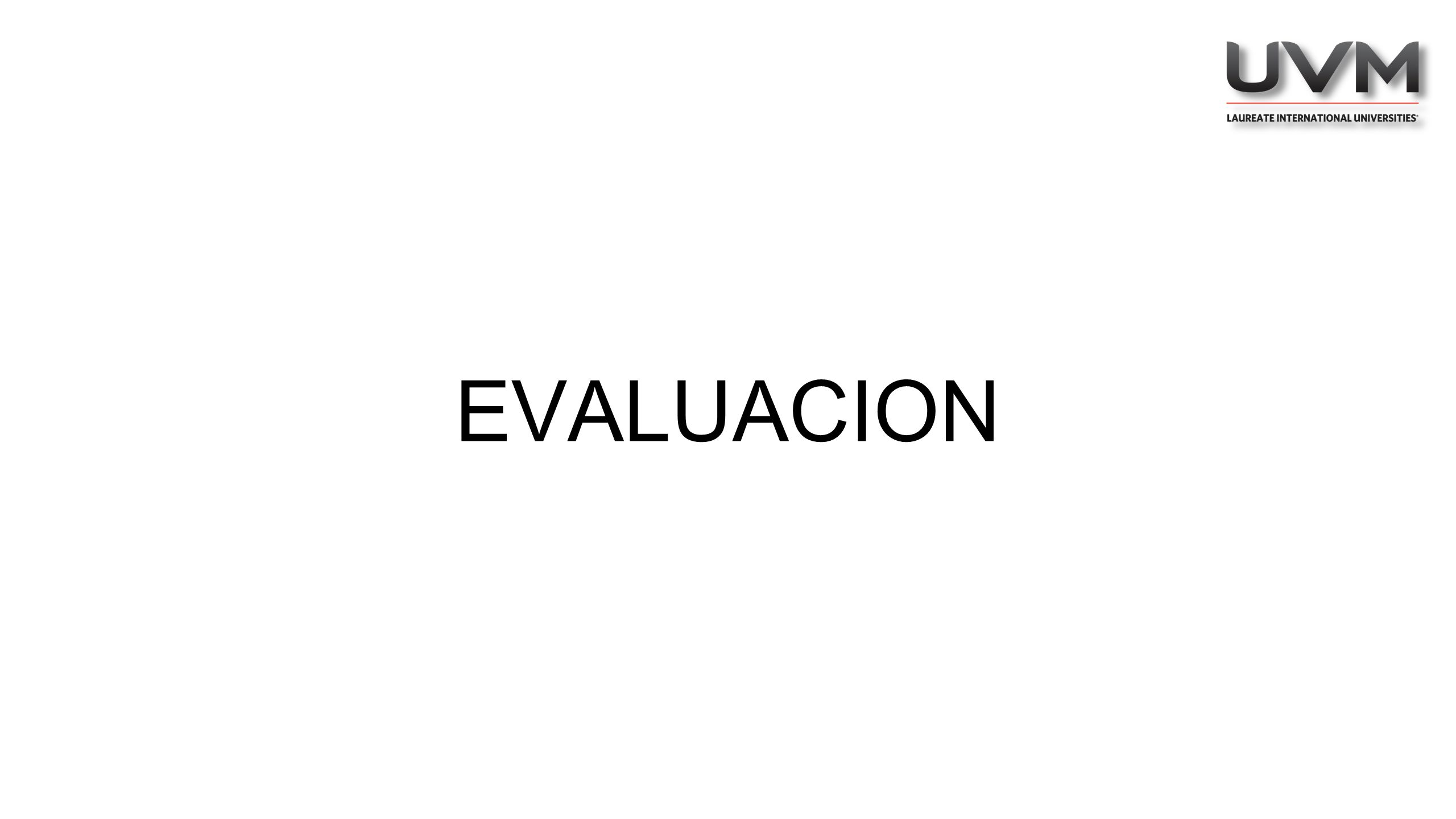

7 EVALUACION

8

9 DIBUJO ASISTIDO POR COMPUTADORA

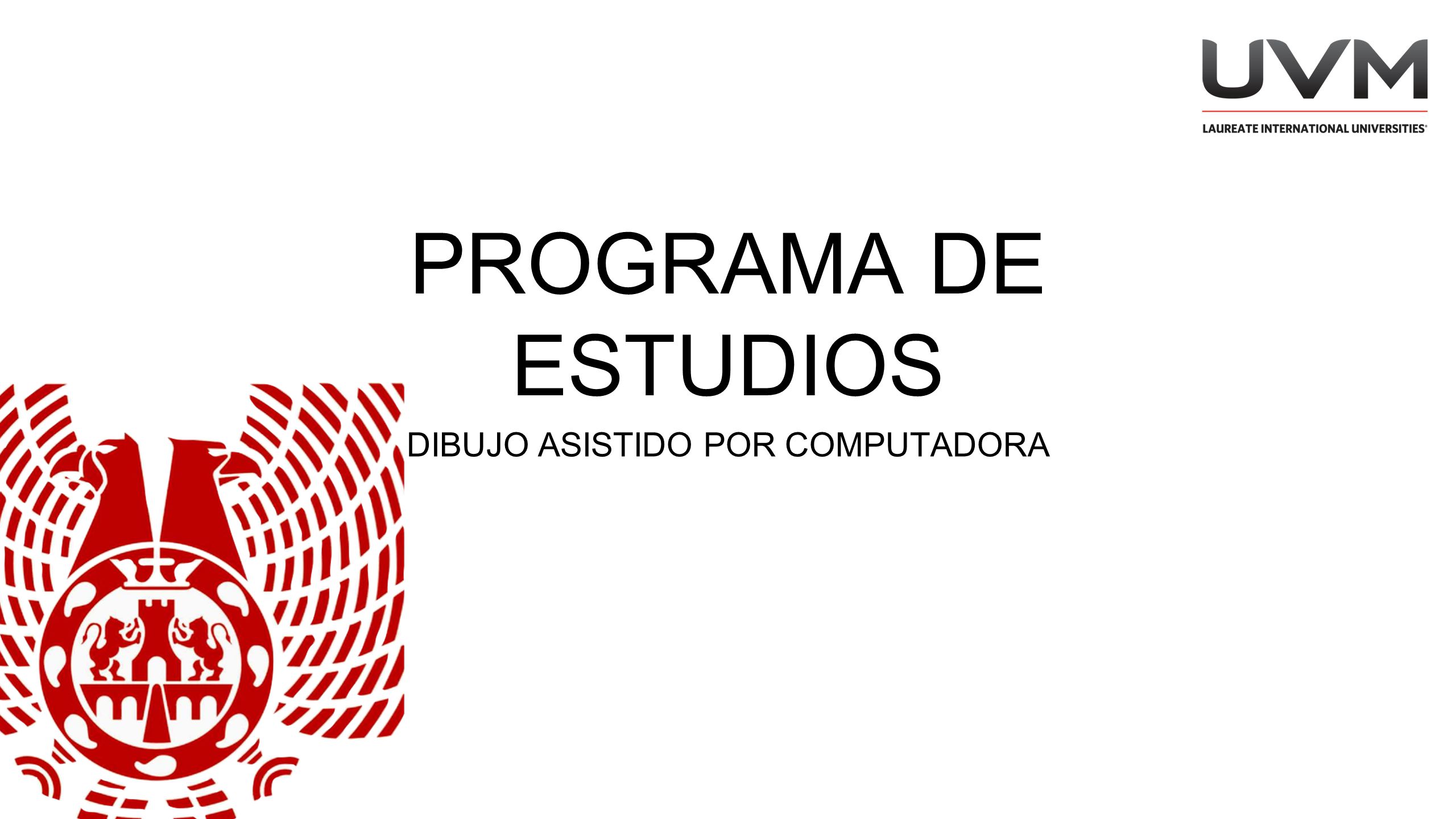

PROGRAMA DE ESTUDIOS DIBUJO ASISTIDO POR COMPUTADORA

10 Introducción a AutoCAD

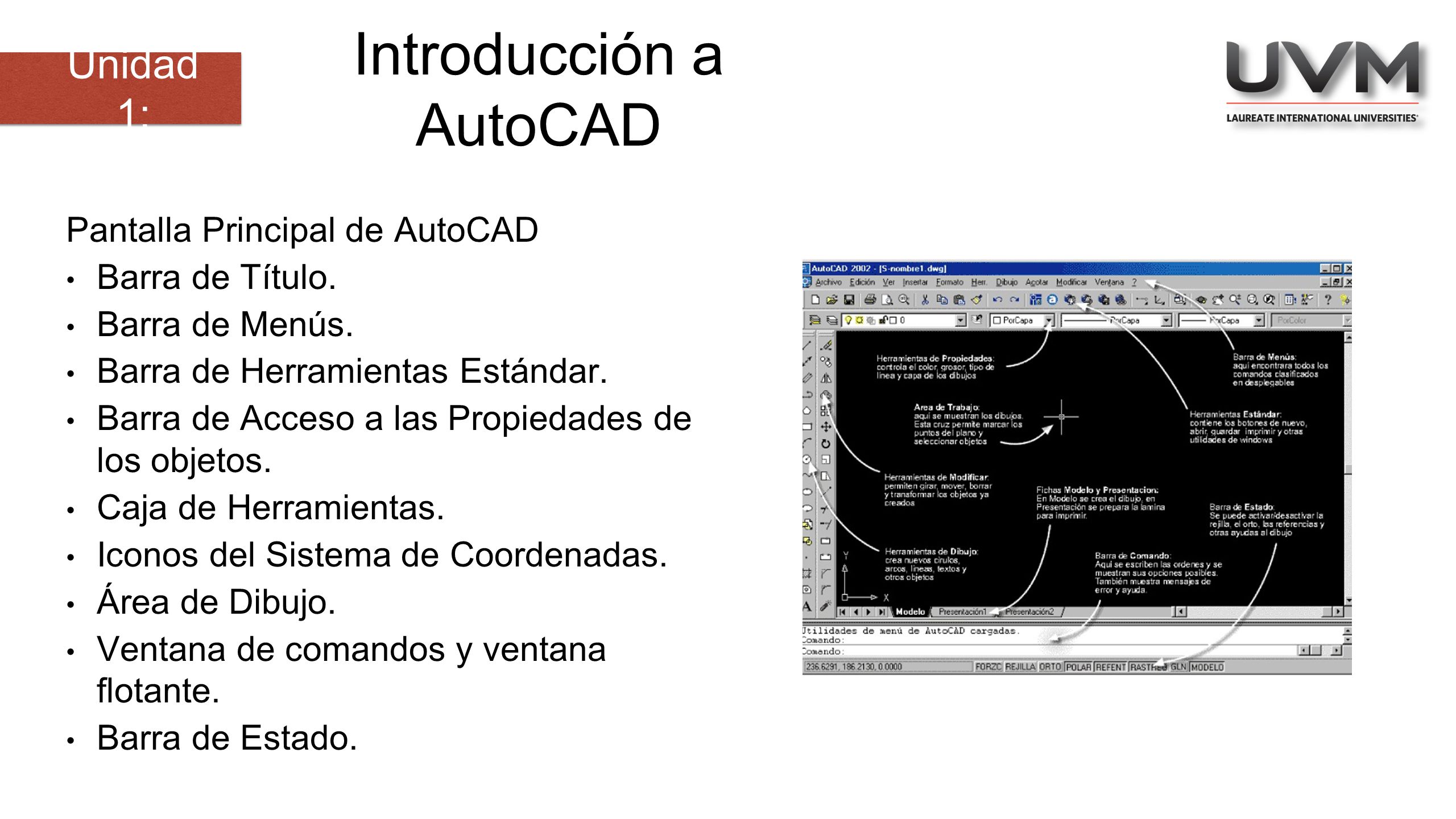

Unidad 1: Pantalla Principal de AutoCAD Barra de Título. Barra de Menús. Barra de Herramientas Estándar. Barra de Acceso a las Propiedades de los objetos. Caja de Herramientas. Iconos del Sistema de Coordenadas. Área de Dibujo. Ventana de comandos y ventana flotante. Barra de Estado.

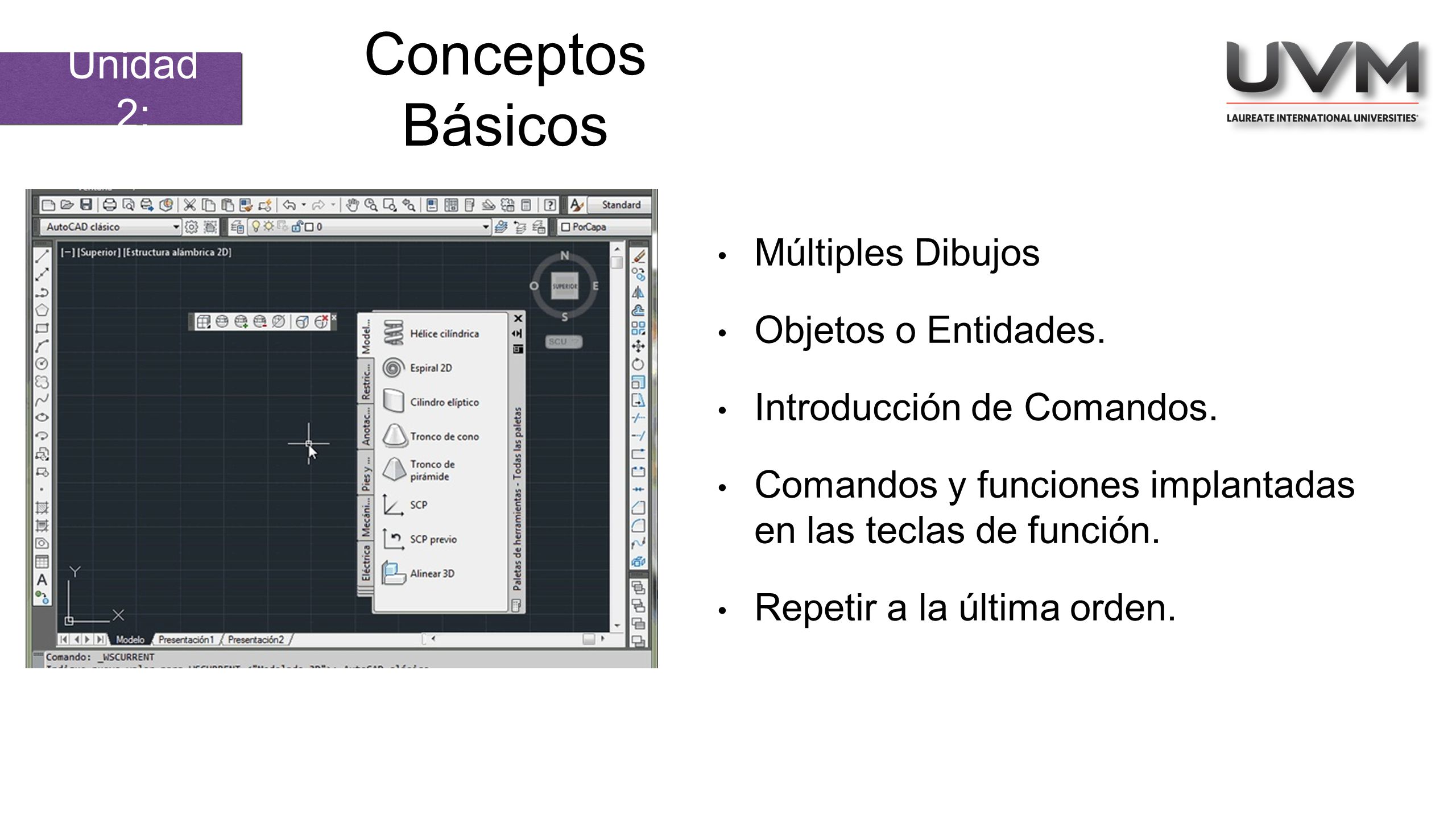

11 Conceptos Básicos Unidad 2: Múltiples Dibujos Objetos o Entidades.
Introducción de Comandos. Comandos y funciones implantadas en las teclas de función. Repetir a la última orden.

12 Empezando a Dibujar Unidad 3: Establecimiento del Área de Trabajo.

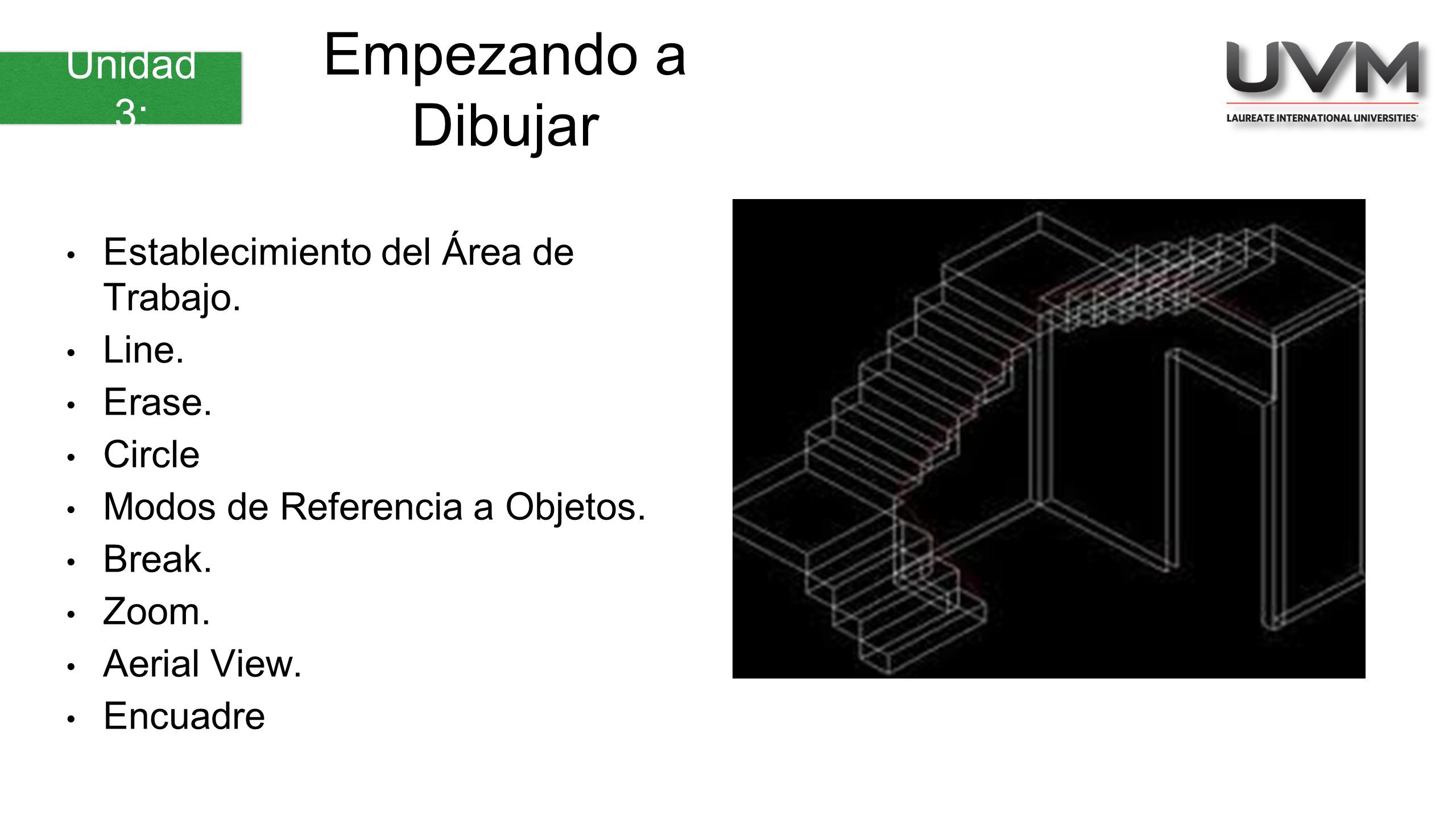

Line. Erase. Circle Modos de Referencia a Objetos. Break. Zoom. Aerial View. Encuadre

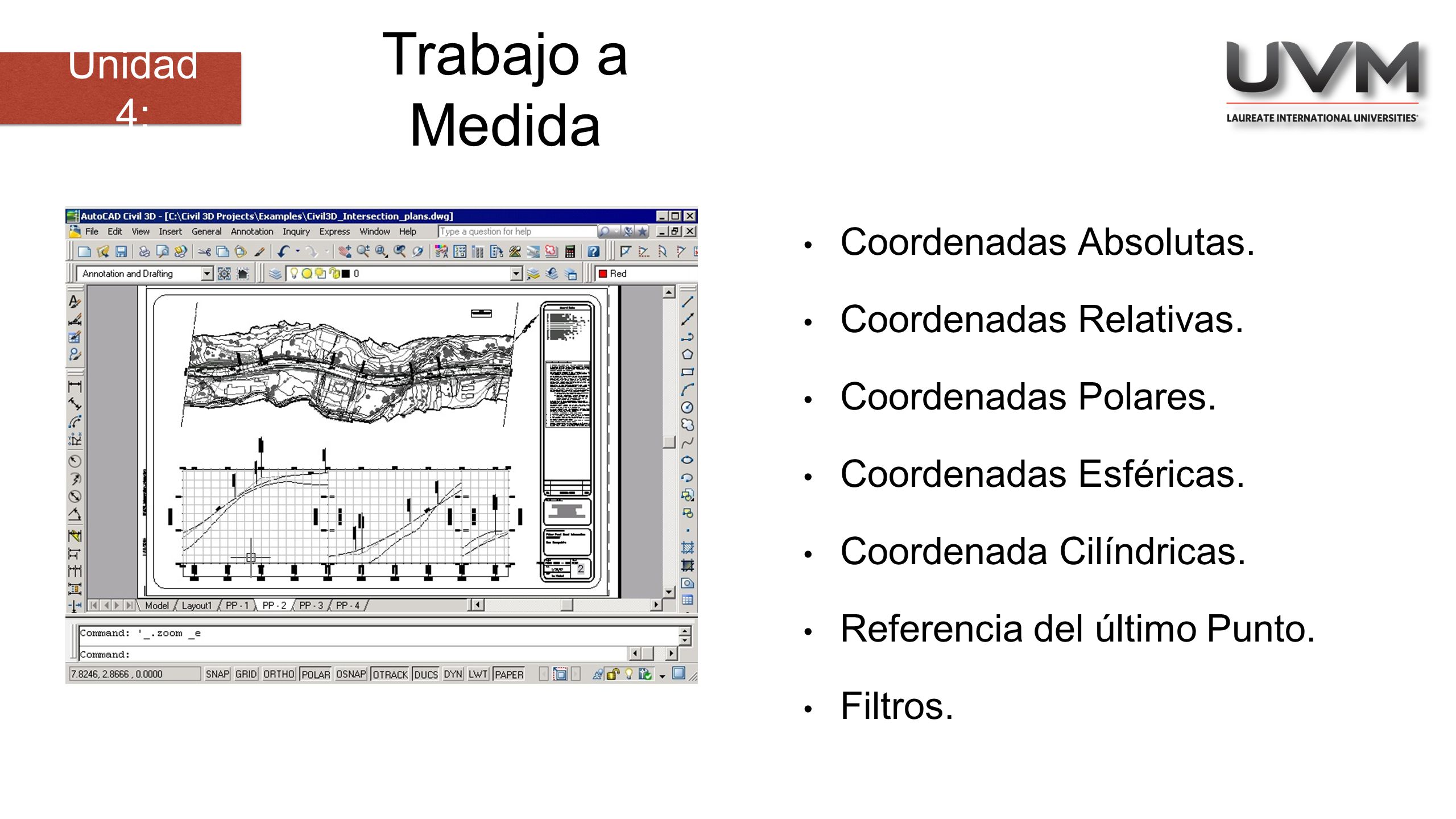

13 Trabajo a Medida Unidad 4: Coordenadas Absolutas.
Coordenadas Relativas. Coordenadas Polares. Coordenadas Esféricas. Coordenada Cilíndricas. Referencia del último Punto. Filtros.

14 Ordenes Básicas de Dibujo

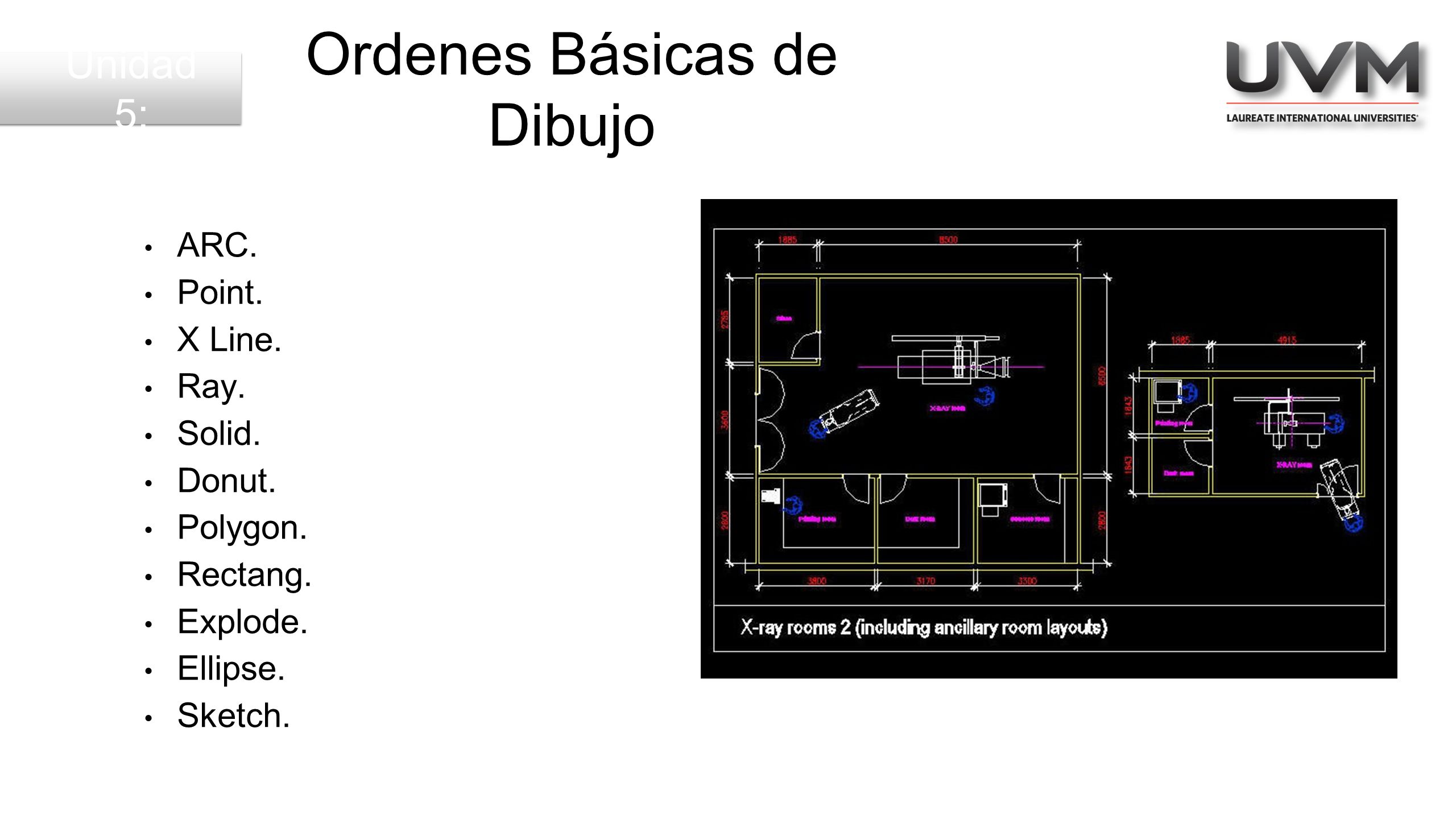

Unidad 5: ARC. Point. X Line. Ray. Solid. Donut. Polygon. Rectang. Explode. Ellipse. Sketch.

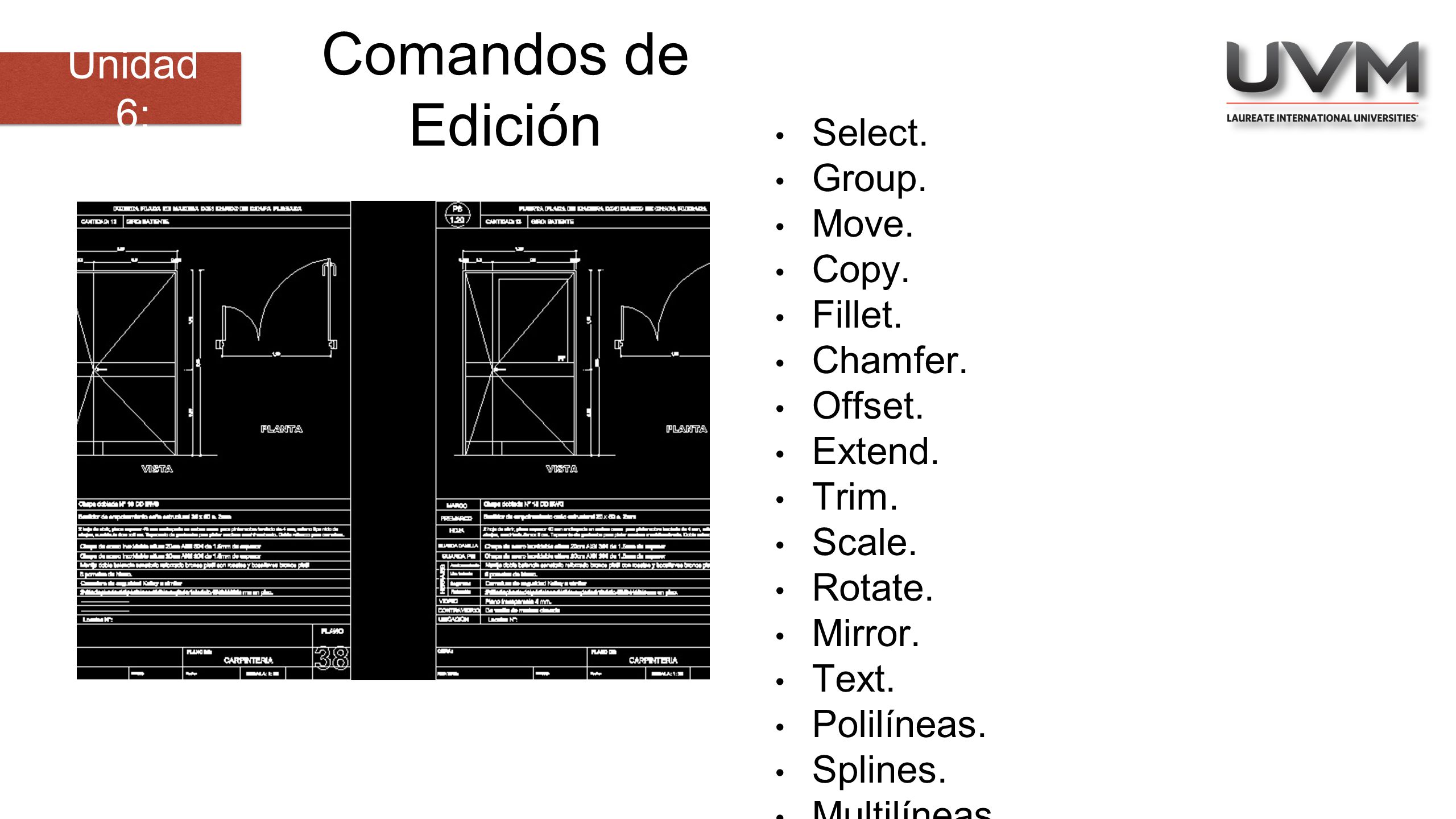

15 Comandos de Edición Unidad 6: Select. Group. Move. Copy. Fillet.
Chamfer. Offset. Extend. Trim. Scale. Rotate. Mirror. Text. Polilíneas. Splines. Multilíneas.

16 Trabajos en varias Layers

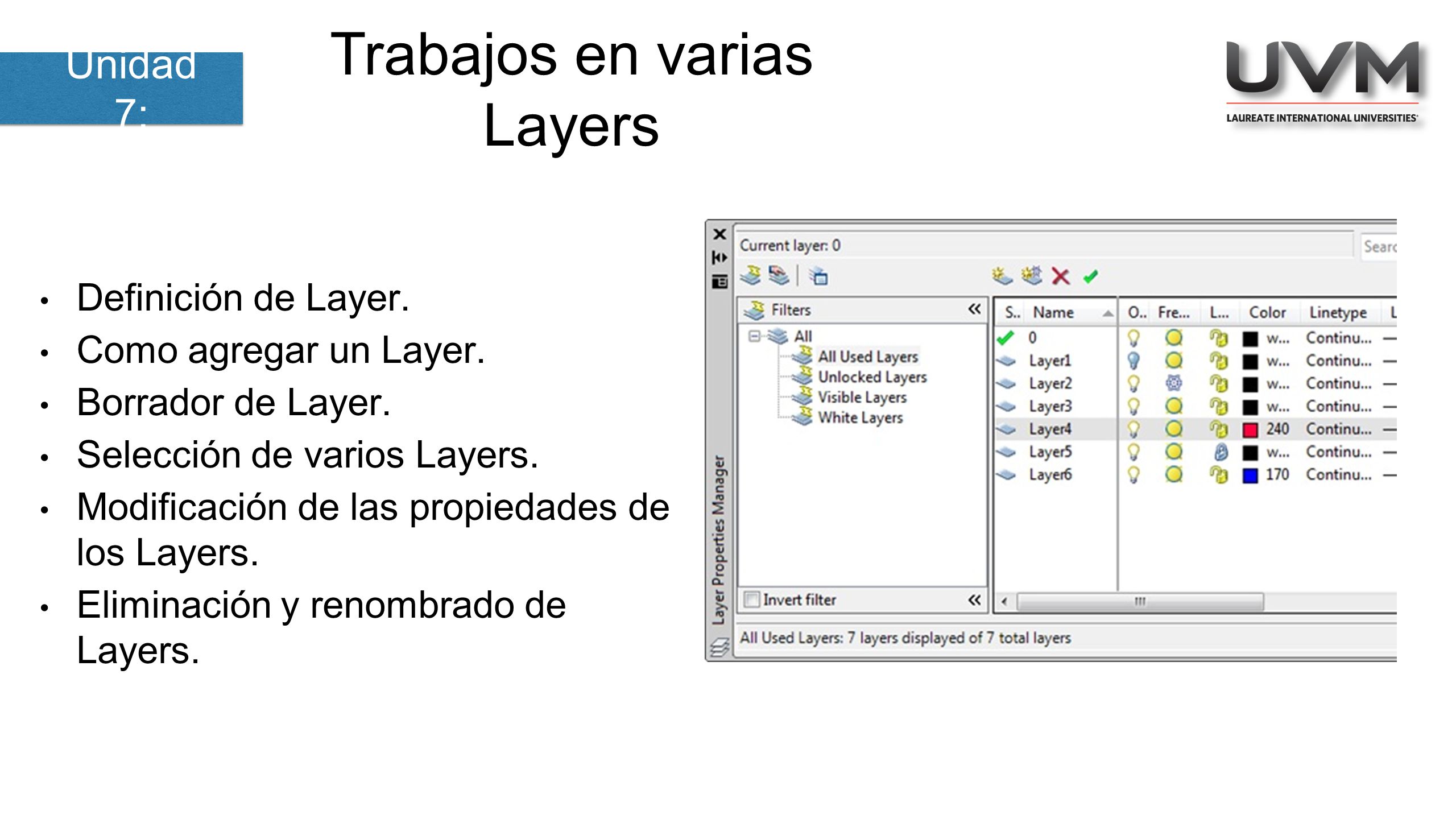

Unidad 7: Definición de Layer. Como agregar un Layer. Borrador de Layer. Selección de varios Layers. Modificación de las propiedades de los Layers. Eliminación y renombrado de Layers.

17 Tramados Unidad 8: Bhatch. Hatch. Psfill.

18 Comando en 3 Dimensiones

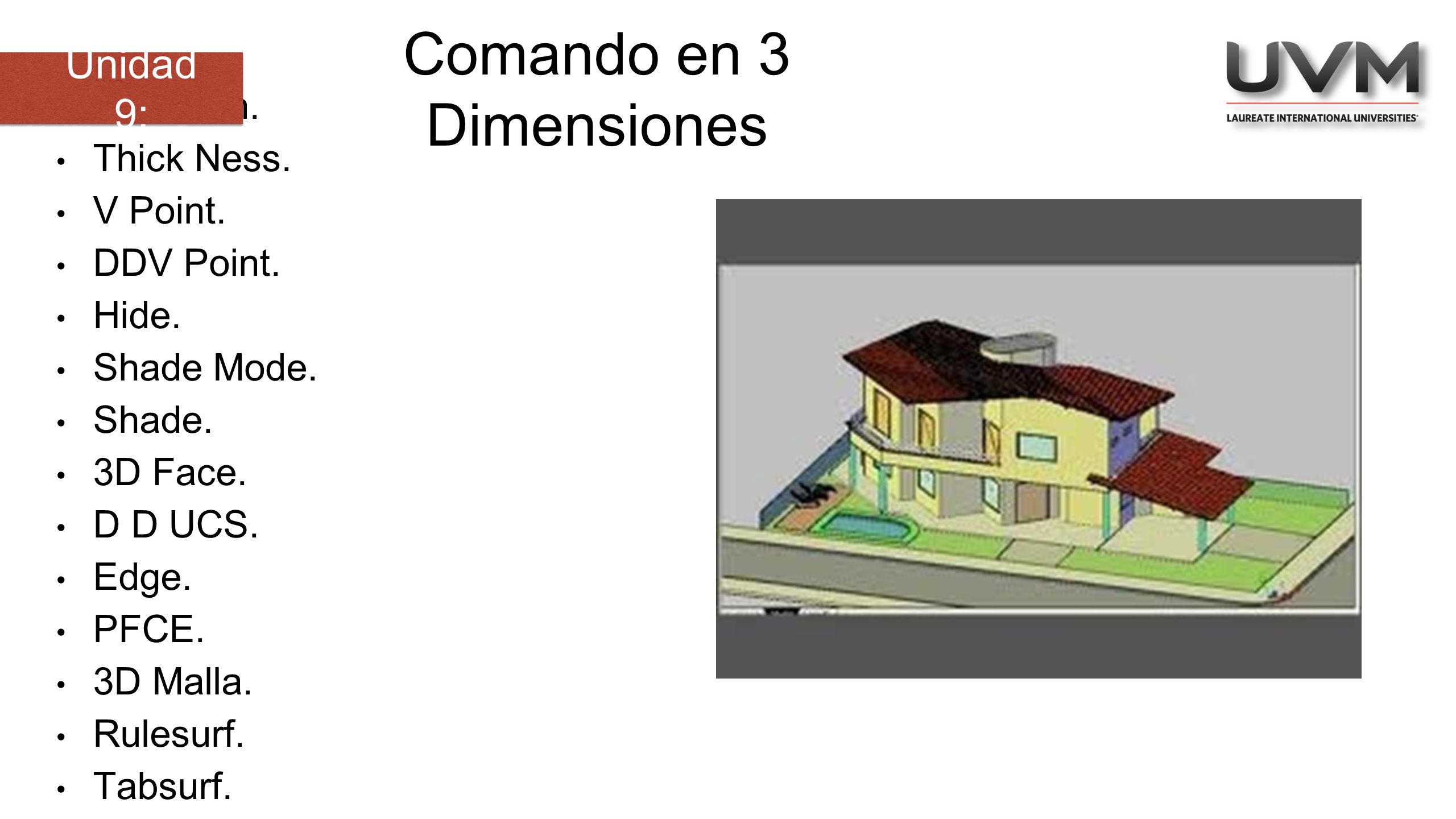

Unidad 9: Elevation. Thick Ness. V Point. DDV Point. Hide. Shade Mode. Shade. 3D Face. D D UCS. Edge. PFCE. 3D Malla. Rulesurf. Tabsurf. Edge surf.

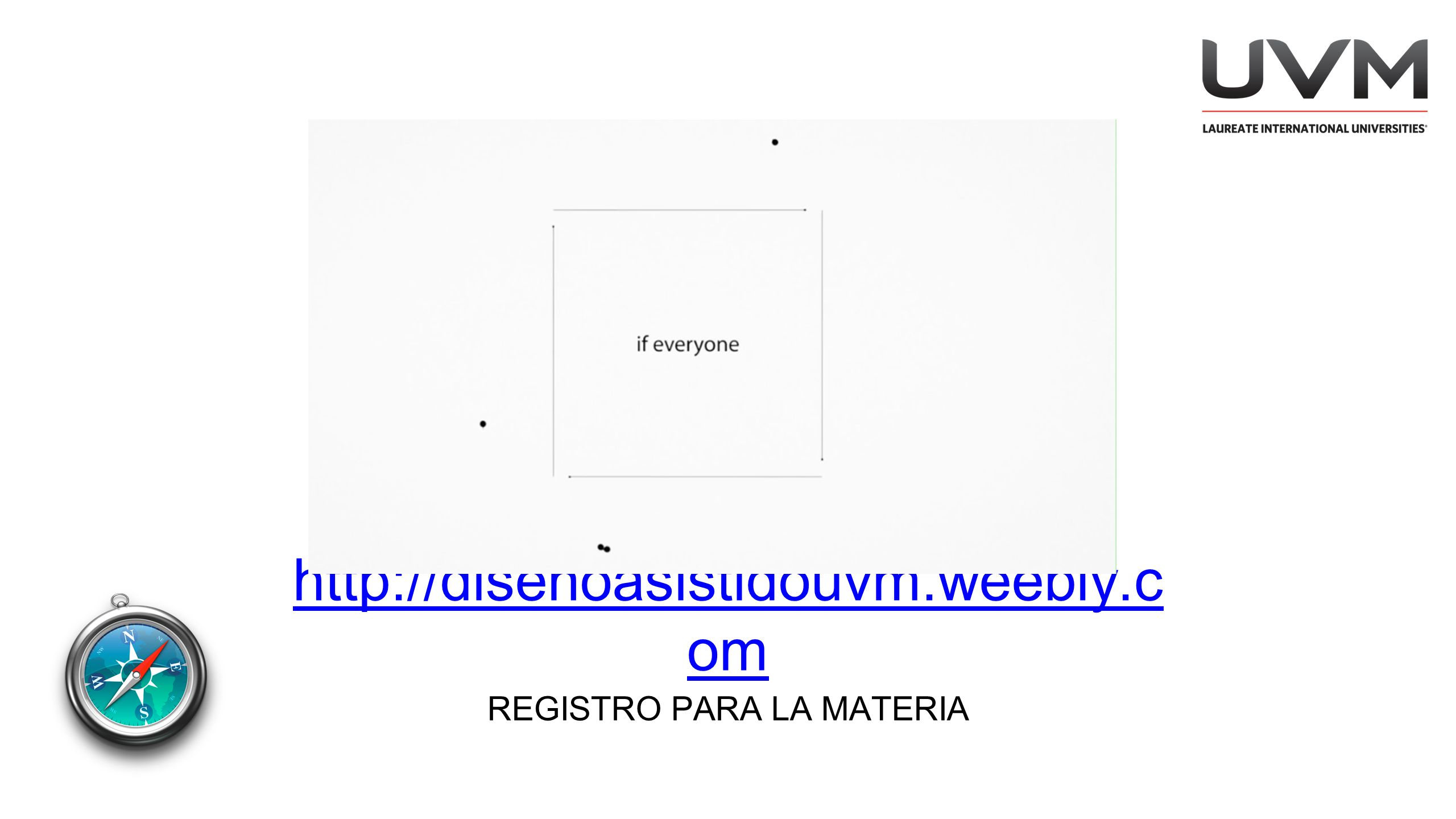

19 REGISTRO PARA LA MATERIA
REGISTRO PARA LA MATERIA
