1 ELEMENTOS PASIVOS DE LA RED DE DISTRIBUCIÓN DE UNA RED DE ACCESO
SRA 3501 SOPORTE DE REDES DE ACCESO ELEMENTOS PASIVOS DE LA RED DE DISTRIBUCIÓN DE UNA RED DE ACCESO R. Benítez - C. Zuñiga Sede Alonso de Ovalle

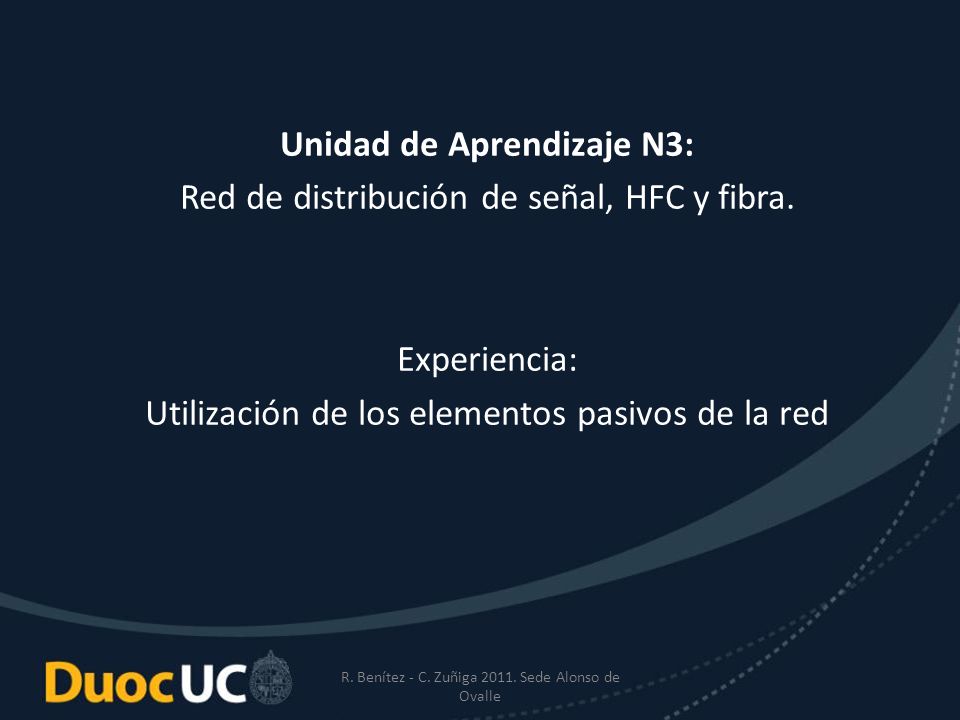

2 Unidad de Aprendizaje N3:
Red de distribución de señal, HFC y fibra. Experiencia: Utilización de los elementos pasivos de la red R. Benítez - C. Zuñiga Sede Alonso de Ovalle

3 R. Benítez - C. Zuñiga 2011. Sede Alonso de Ovalle

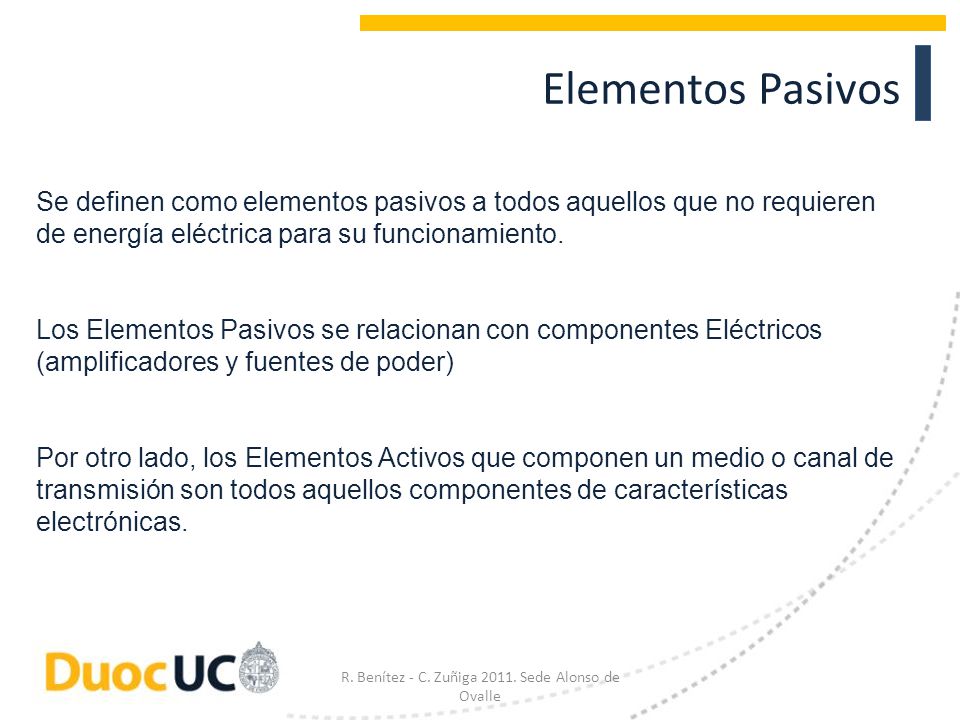

Elementos Pasivos Se definen como elementos pasivos a todos aquellos que no requieren de energía eléctrica para su funcionamiento. Los Elementos Pasivos se relacionan con componentes Eléctricos (amplificadores y fuentes de poder) Por otro lado, los Elementos Activos que componen un medio o canal de transmisión son todos aquellos componentes de características electrónicas. Los Elementos Pasivos se relacionan con componentes Eléctricos (amplificadores y fuentes de poder), estos componentes no pueden influir directamente sobre la intensidad de la señal y – de esa forma y, por razones lógicas y causas diversas – así la señal siempre pierde intensidad; para resolver esta situación los elementos pasivos siempre requerirán el apoyo de los elementos activos. Por otro lado, los Elementos Activos que componen un medio o canal de transmisión son todos aquellos componentes de características electrónicas, en donde la señal puede ser afectada en términos de intensidad, aumentando por acción de estos elementos. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

4 ¿Por qué son necesarios los elementos pasivos?
Los elementos pasivos cuenta con la propiedad de guiar y cambiar la dirección de la señal, permitiendo que esta, que entra por un punto tenga 2 (ó más) salidas, y así “administrar” esa señal. Existe una unidad denominada “dB” mediante la cual se expresan la pérdida o ganancia de las señales que transitan por la red. Existe una unidad denominada “dB” mediante la cual se expresan la pérdida o ganancia de las señales que transitan por la red. Los elementos pasivos siempre (en mayor o menor medida) dan origen a una pérdida de fuerza con que avanza la señal, este fenómeno se conoce como “Atenuación” de la señal. Por su parte los elementos activos (también en mayor o menor medida) originan una ganancia en la transmisión de la señal, el concepto con el cual se hace mención a esta propiedad es la “Amplificación”. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

5 R. Benítez - C. Zuñiga 2011. Sede Alonso de Ovalle

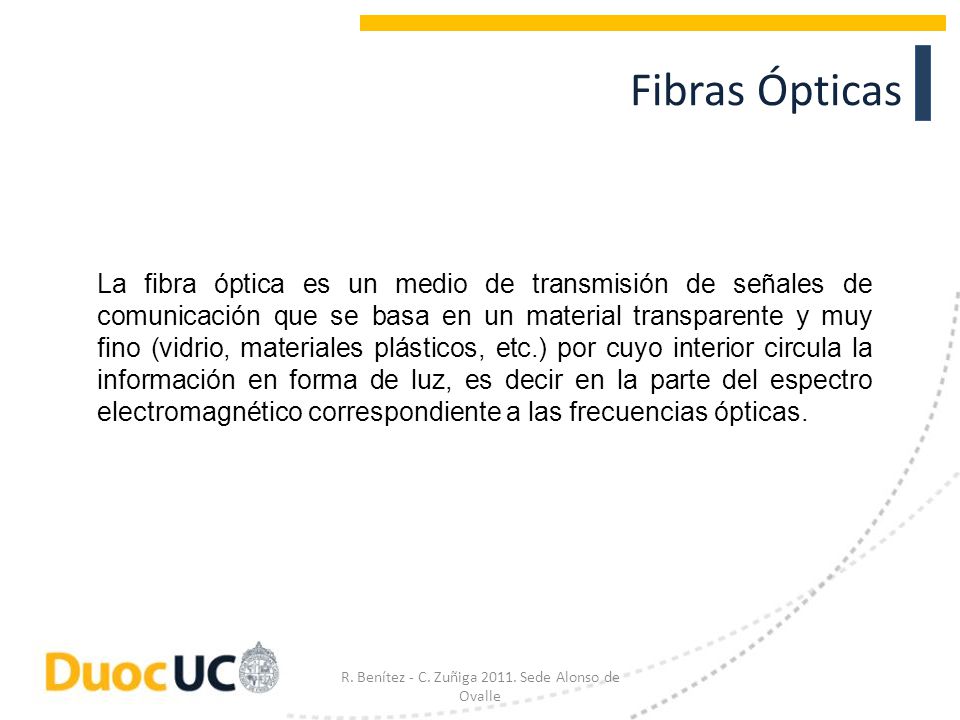

Fibras Ópticas La fibra óptica es un medio de transmisión de señales de comunicación que se basa en un material transparente y muy fino (vidrio, materiales plásticos, etc.) por cuyo interior circula la información en forma de luz, es decir en la parte del espectro electromagnético correspondiente a las frecuencias ópticas. La fibra óptica es un medio de transmisión de señales de comunicación que se basa en un material transparente y muy fino (vidrio, materiales plásticos, etc.) por cuyo interior circula la información en forma de luz, es decir en la parte del espectro electromagnético correspondiente a las frecuencias ópticas. Los datos se transmiten mediante pulsos de luz emitidos por un láser o por un dispositivo LED (Light Emitting Diode) y, aplicando las leyes de la óptica, se hace que esos pulsos circulen por el núcleo de la fibra de forma que no atraviesen el revestimiento, sino que se reflejen y sigan avanzando. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

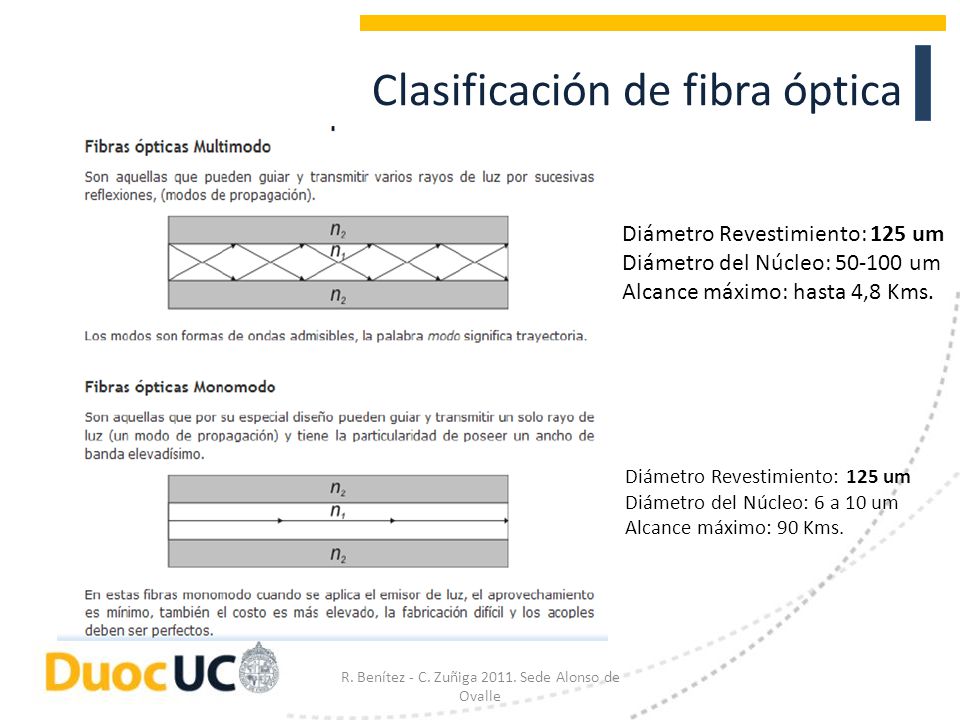

6 Clasificación de fibra óptica
Diámetro Revestimiento: 125 um Diámetro del Núcleo: um Alcance máximo: hasta 4,8 Kms. Diámetro Revestimiento: 125 um Diámetro del Núcleo: 6 a 10 um Alcance máximo: 90 Kms. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

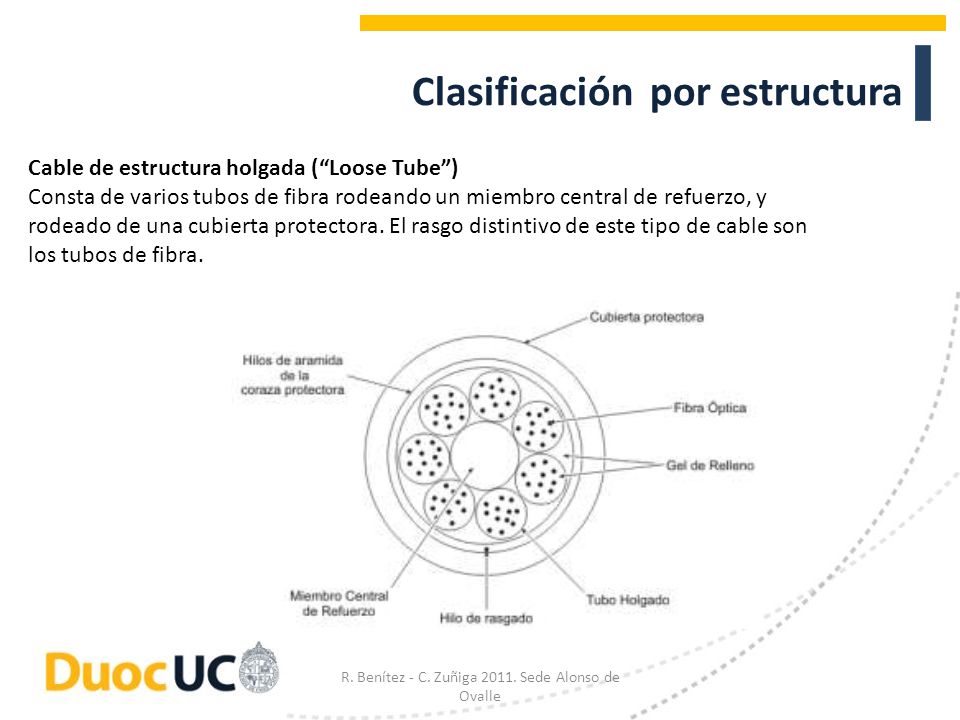

7 Clasificación por estructura
Cable de estructura holgada (“Loose Tube”) Consta de varios tubos de fibra rodeando un miembro central de refuerzo, y rodeado de una cubierta protectora. El rasgo distintivo de este tipo de cable son los tubos de fibra. Cable de estructura holgada (“Loose Tube”) Consta de varios tubos de fibra rodeando un miembro central de refuerzo, y rodeado de una cubierta protectora. El rasgo distintivo de este tipo de cable son los tubos de fibra. Cada tubo, de dos a tres milímetros de diámetro, lleva varias fibras ópticas que descansan holgadamente en él. Los tubos están llenos de un gel resistente al agua que evita problemas por roce o fricción entre las fibras. El tubo holgado aísla la fibra de las fuerzas mecánicas exteriores que se ejerzan sobre el cable. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

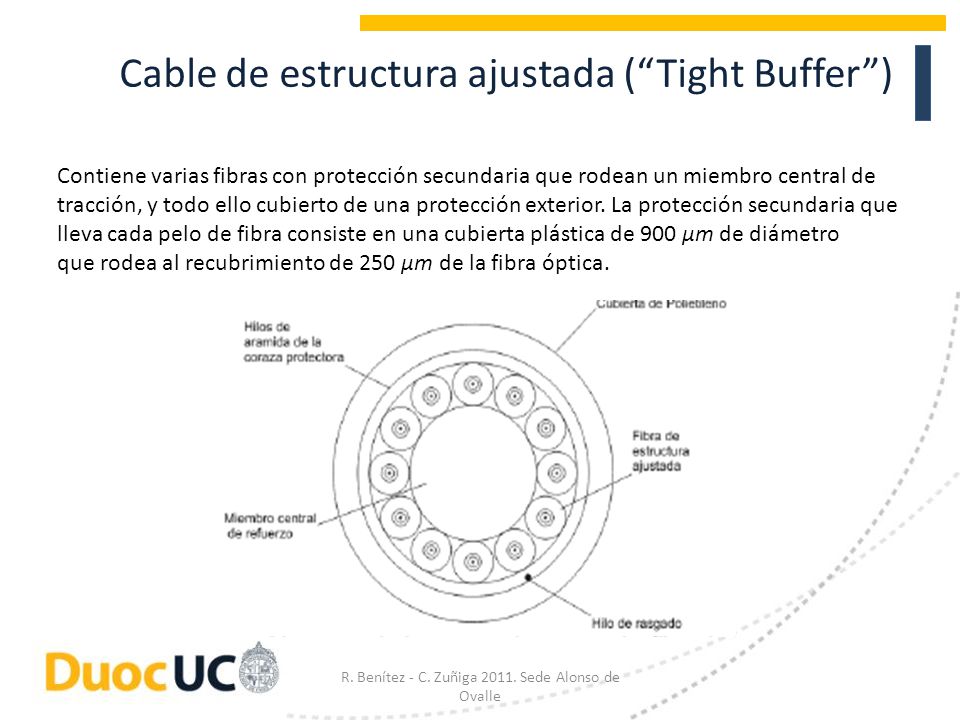

8 Cable de estructura ajustada (“Tight Buffer”)
Contiene varias fibras con protección secundaria que rodean un miembro central de tracción, y todo ello cubierto de una protección exterior. La protección secundaria que lleva cada pelo de fibra consiste en una cubierta plástica de 900 μm de diámetro que rodea al recubrimiento de 250 μm de la fibra óptica. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

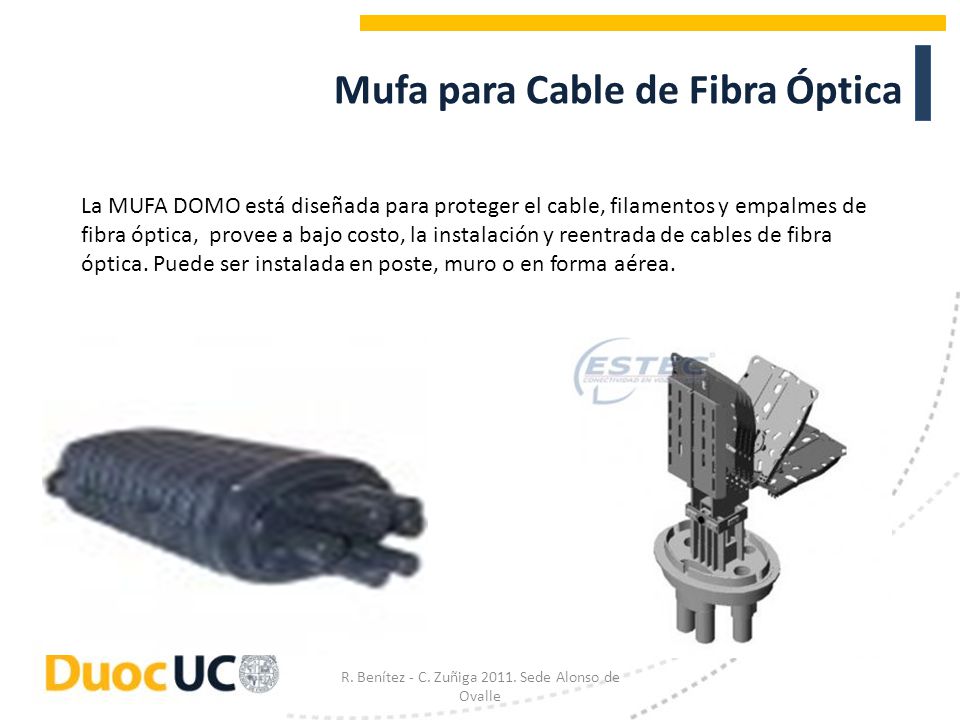

9 Mufa para Cable de Fibra Óptica
La MUFA DOMO está diseñada para proteger el cable, filamentos y empalmes de fibra óptica, provee a bajo costo, la instalación y reentrada de cables de fibra óptica. Puede ser instalada en poste, muro o en forma aérea. La MUFA DOMO está diseñada para proteger el cable, filamentos y empalmes de fibra óptica, provee a bajo costo, la instalación y reentrada de cables de fibra óptica. Puede ser instalada en poste, muro o en forma aérea. Este producto instalado ofrece óptimas condiciones de sellado, con el objeto de cubrir la conectividad interna del medioambiente y de los esfuerzos mecánicos de planta externa . Provista de entradas/salidas de en un número que van entre 3 a 6, la mufa está diseñada para instalarse en medio de un tendido aéreo como elemento de unión o de derivación de cables ópticos R. Benítez - C. Zuñiga Sede Alonso de Ovalle

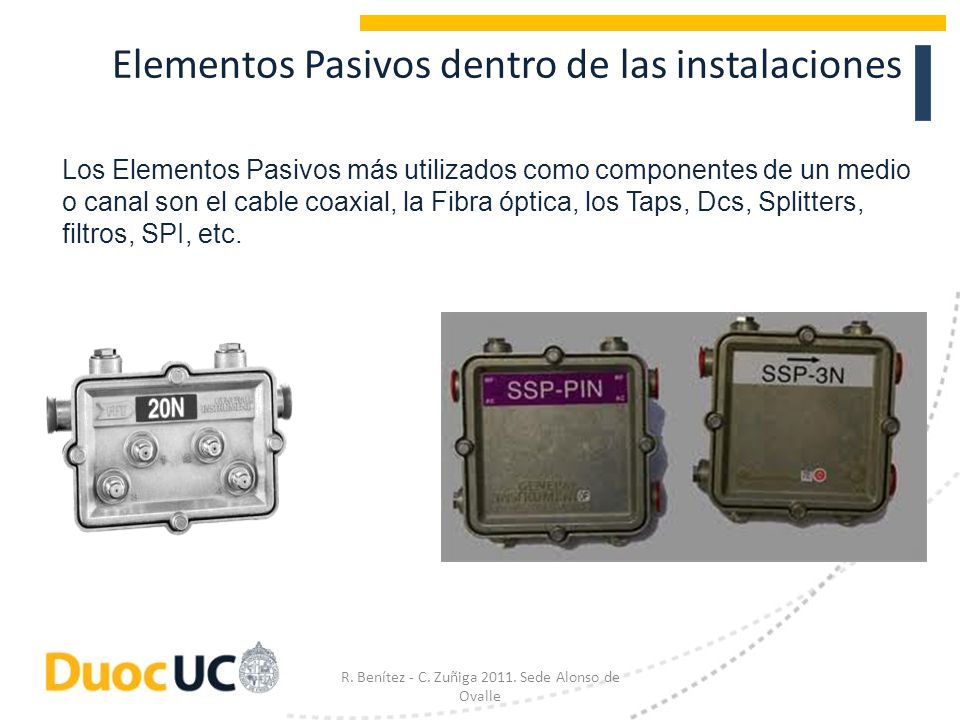

10 Elementos Pasivos dentro de las instalaciones
Los Elementos Pasivos más utilizados como componentes de un medio o canal son el cable coaxial, la Fibra óptica, los Taps, Dcs, Splitters, filtros, SPI, etc. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

11 R. Benítez - C. Zuñiga 2011. Sede Alonso de Ovalle

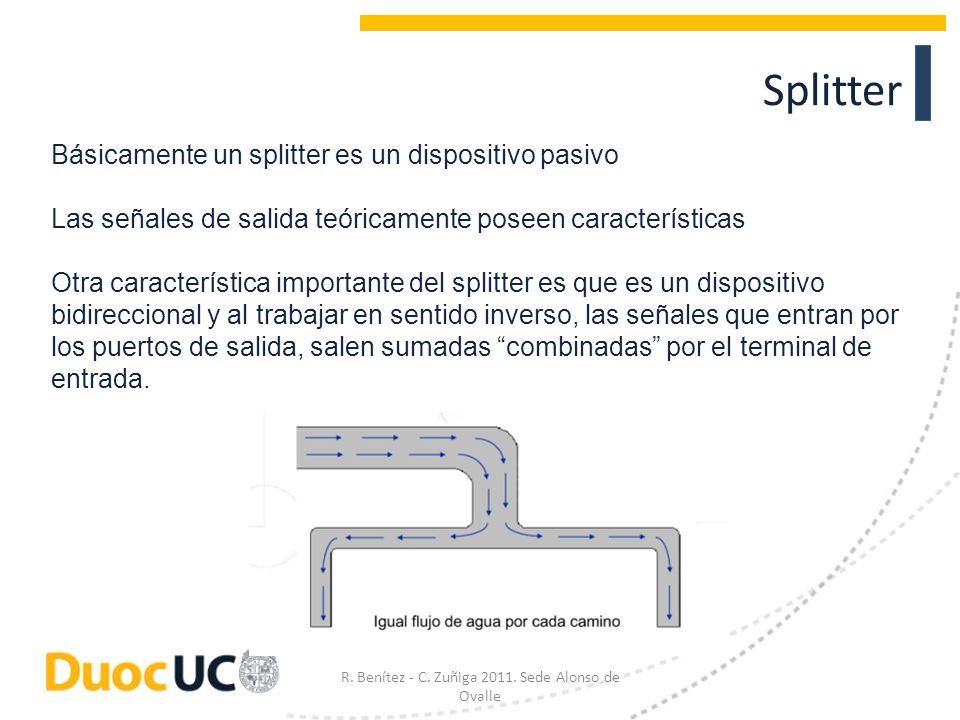

Splitter Básicamente un splitter es un dispositivo pasivo Las señales de salida teóricamente poseen características Otra característica importante del splitter es que es un dispositivo bidireccional y al trabajar en sentido inverso, las señales que entran por los puertos de salida, salen sumadas “combinadas” por el terminal de entrada. Básicamente un splitter es un dispositivo pasivo el cual acepta una señal de entrada y entrega múltiples señales de salida con características de amplitud y fase especifica. Las señales de salida teóricamente poseen las siguientes características: Igual amplitud y relación de fase entre cualquiera de las dos señales de salida y alto aislamiento entre cada una de las señales de salida, es decir que una señal de salida no interfiere en las otras. Otra característica importante del splitter es que es un dispositivo bidireccional y al trabajar en sentido inverso, las señales que entran por los puertos de salida, salen sumadas “combinadas” por el terminal de entrada. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

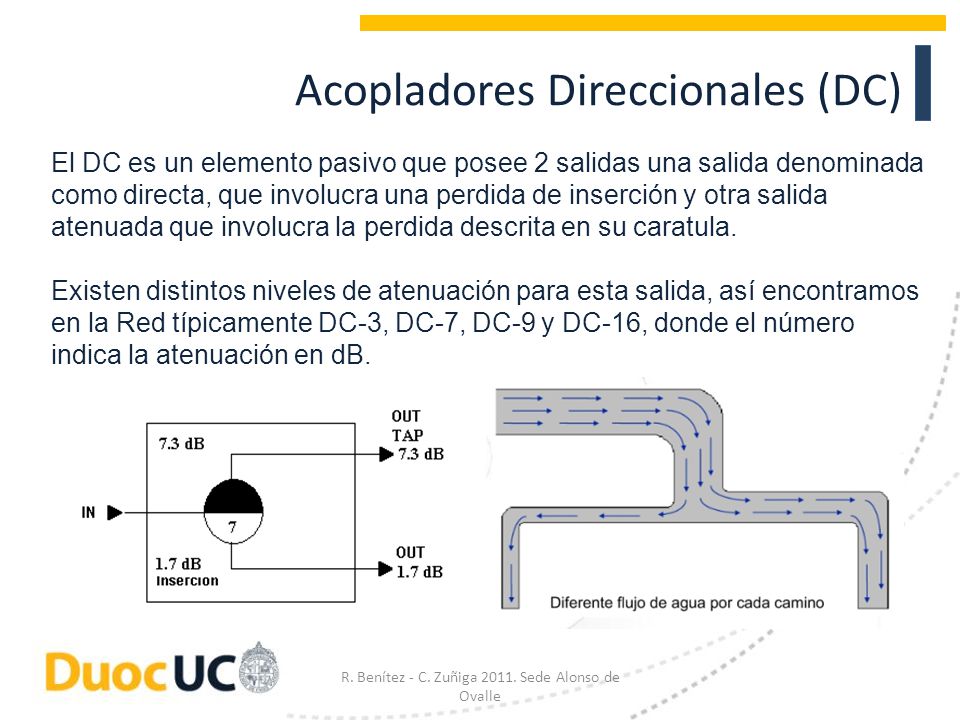

12 Acopladores Direccionales (DC)
El DC es un elemento pasivo que posee 2 salidas una salida denominada como directa, que involucra una perdida de inserción y otra salida atenuada que involucra la perdida descrita en su caratula. Existen distintos niveles de atenuación para esta salida, así encontramos en la Red típicamente DC-3, DC-7, DC-9 y DC-16, donde el número indica la atenuación en dB. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

13 R. Benítez - C. Zuñiga 2011. Sede Alonso de Ovalle

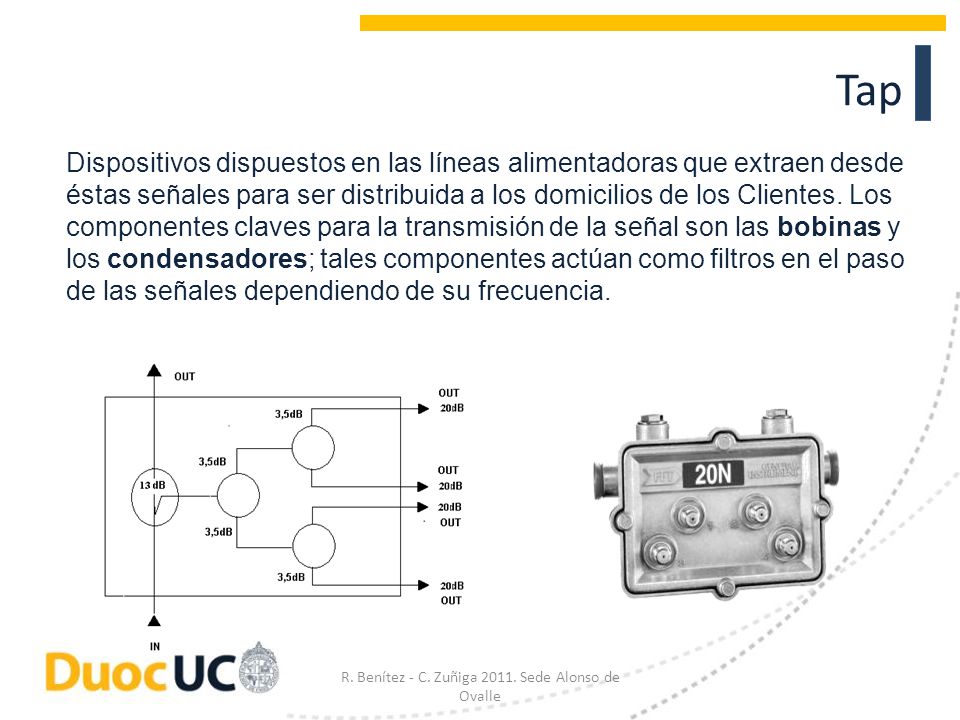

Tap Dispositivos dispuestos en las líneas alimentadoras que extraen desde éstas señales para ser distribuida a los domicilios de los Clientes. Los componentes claves para la transmisión de la señal son las bobinas y los condensadores; tales componentes actúan como filtros en el paso de las señales dependiendo de su frecuencia. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

14 R. Benítez - C. Zuñiga 2011. Sede Alonso de Ovalle

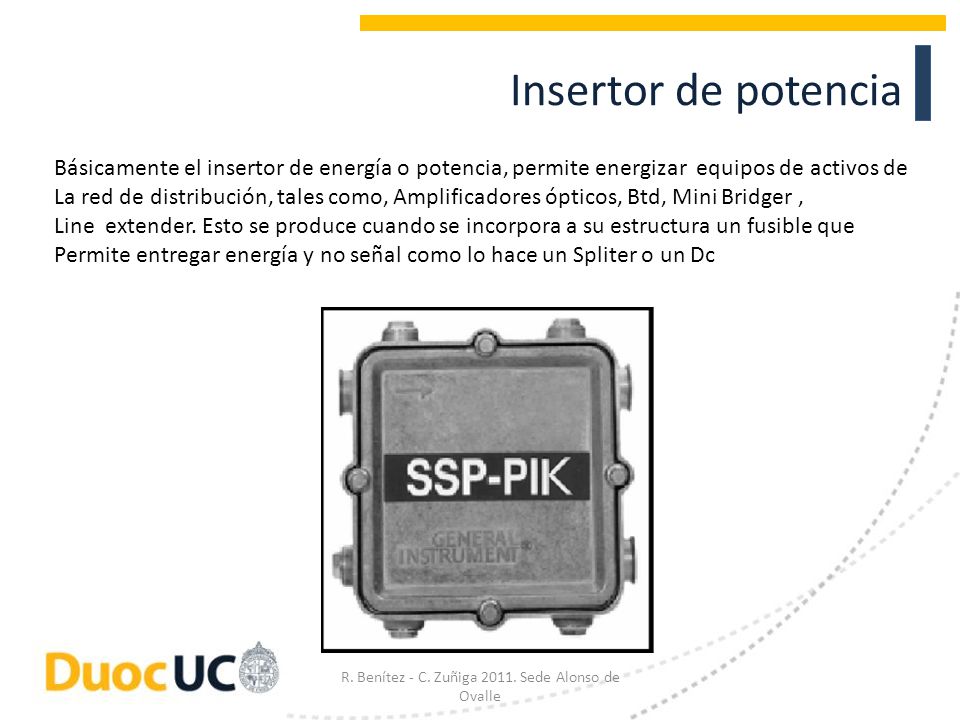

Insertor de potencia Básicamente el insertor de energía o potencia, permite energizar equipos de activos de La red de distribución, tales como, Amplificadores ópticos, Btd, Mini Bridger , Line extender. Esto se produce cuando se incorpora a su estructura un fusible que Permite entregar energía y no señal como lo hace un Spliter o un Dc R. Benítez - C. Zuñiga Sede Alonso de Ovalle

15 R. Benítez - C. Zuñiga 2011. Sede Alonso de Ovalle

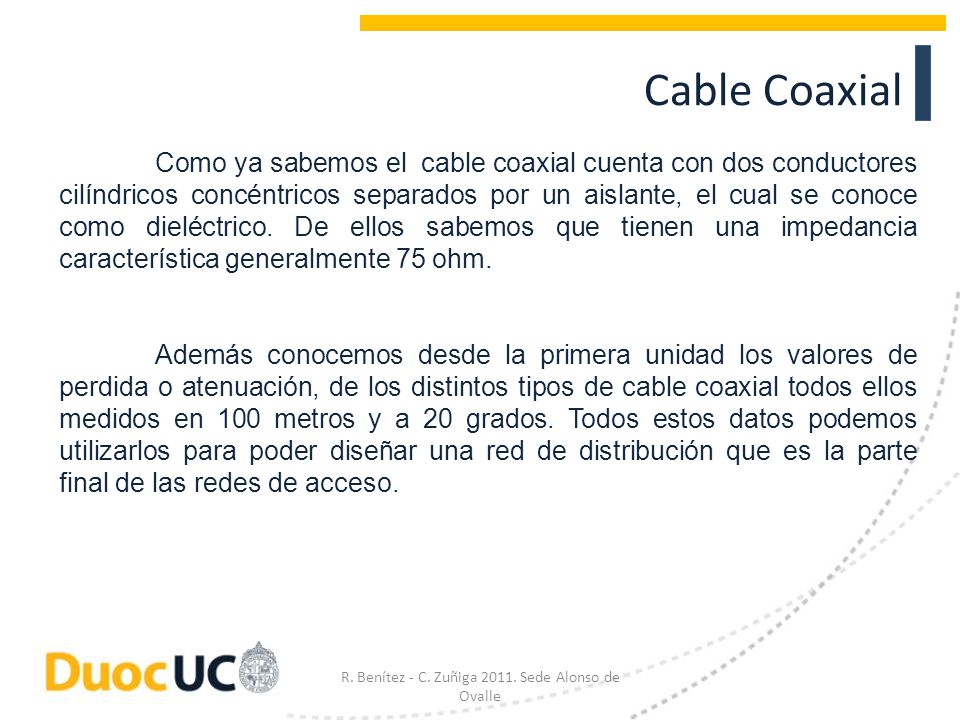

Cable Coaxial Como ya sabemos el cable coaxial cuenta con dos conductores cilíndricos concéntricos separados por un aislante, el cual se conoce como dieléctrico. De ellos sabemos que tienen una impedancia característica generalmente 75 ohm. Además conocemos desde la primera unidad los valores de perdida o atenuación, de los distintos tipos de cable coaxial todos ellos medidos en 100 metros y a 20 grados. Todos estos datos podemos utilizarlos para poder diseñar una red de distribución que es la parte final de las redes de acceso. R. Benítez - C. Zuñiga Sede Alonso de Ovalle

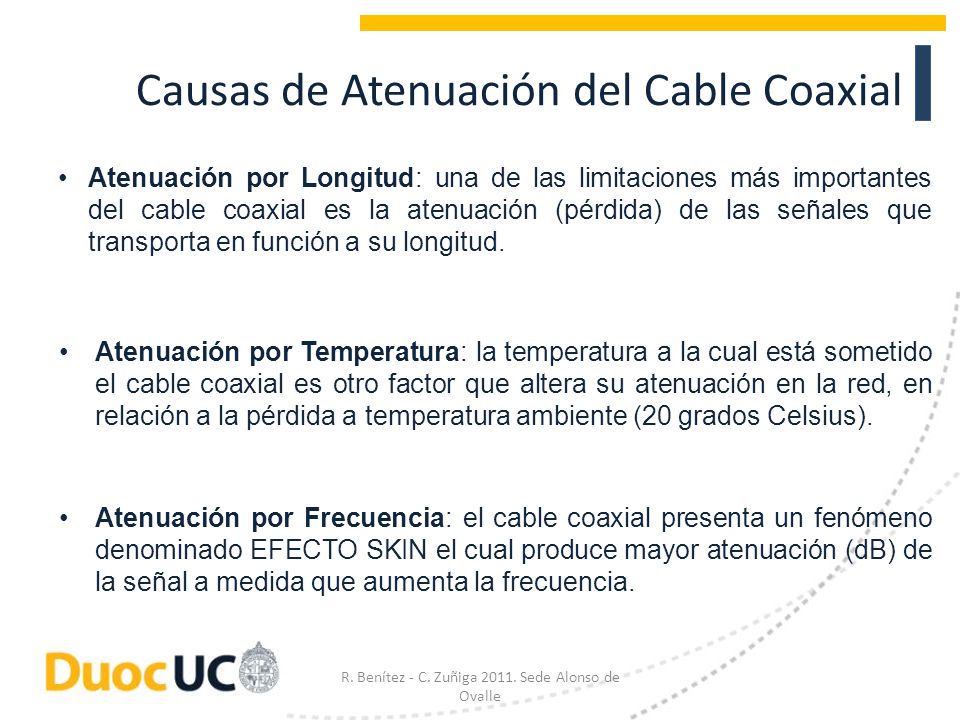

16 Causas de Atenuación del Cable Coaxial
Atenuación por Longitud: una de las limitaciones más importantes del cable coaxial es la atenuación (pérdida) de las señales que transporta en función a su longitud. Atenuación por Temperatura: la temperatura a la cual está sometido el cable coaxial es otro factor que altera su atenuación en la red, en relación a la pérdida a temperatura ambiente (20 grados Celsius). Atenuación por Longitud: una de las limitaciones más importantes del cable coaxial es la atenuación (pérdida) de las señales que transporta en función a su longitud. La atenuación en función a la longitud, la cual se produce debido principalmente a la resistencia del conductor interior y a la característica del dieléctrico. Atenuación por Temperatura: la temperatura a la cual está sometido el cable coaxial es otro factor que altera su atenuación en la red, en relación a la pérdida a temperatura ambiente (20 grados Celsius). A medida que la temperatura aumenta, la atenuación (Att.) del cable se incrementa. Atenuación por Frecuencia: el cable coaxial presenta un fenómeno denominado EFECTO SKIN el cual produce mayor atenuación (dB) de la señal a medida que aumenta la frecuencia. R. Benítez - C. Zuñiga Sede Alonso de Ovalle
