1 Universidad Nacional del Nordeste Facultad de Humanidades CARRERA DE ESPECIALIZACION TECNOLOGIAS DE LA INFORMACION GEOGRAFICA (TIG) Resoluciones 511/10-CS y su modificatoria 749/12-CS – Acredita ante la CONEAU

2 Docentes Responsables: Dr. Osvaldo Daniel Cardozo Lic. Juan Ariel Insaurralde Viernes 17 y Sábado 18 de Abril de 2015 Horarios: 9 a 13 y 14 a 18 hs PROCESAMIENTO DIGITAL DE IMÁGENES SATELITALES

3 Temario a desarrollar: 1.Concepto de imagen digital. Tratamiento digital de imágenes. 2.Mejoras visuales: filtros, realces y contraste. 3.Corrección radiométrica de imágenes, correcciones atmosféricas. 4.Corrección geométrica de imágenes. 5.Técnicas de fusión de imágenes. 6.Cálculo de variables físicas: Temperatura, Índices de vegetación, índice de agua, Radiancia, reflectancia, etc. 7.Clasificación de imágenes y verificación de los resultados. 8.Detección de cambios. PROCESAMIENTO DIGITAL DE IMÁGENES SATELITALES

4 4 Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Estas técnicas consideran el factor tiempo en los procesos dinámicos que caracterizan al espacio terrestre. La adquisición de imágenes de alta repetitividad temporal permite estudiar cambios en el ciclo estacional de las cubiertas, las catástrofes naturales, las alteraciones de orden humano, etc. El requisito fundamental para llevar adelante este proceso es que la adquisición se efectúa en las mismas condiciones espectrales y en las mismas condiciones de observación. Existen dos posibilidades de análisis multitemporal: MULTIESTACIONAL - MULTIANUAL TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA

5 5 Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Técnicas para detección de cambios Existen dos formas de detectar cambios en imágenes digitales *teniendo en cuenta imágenes continuas, es decir con datos brutos que permiten hacer diferencias *teniendo en cuenta imágenes ya clasificadas que permiten hacer comparaciones o tablas de contingencia TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA

6 6 Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Técnicas para detección de cambios 1.- Empleando composiciones multitemporales en donde se comparan visualmente los tonos de color o gris entre dos imágenes de diferente fecha. Previamente se puede realzar o mejorar la imagen. 542 1998 123 2000 *Teniendo en cuenta imágenes continuas se puede proceder de tres formas diferentes: TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA

7 7 *Teniendo en cuenta imágenes continuas se puede proceder de tres formas diferentes: 2.- diferencia entre imágenes: se refiere a una resta -píxel a píxel- entre dos imágenes de distinta fecha. Se obtienen valores diversos, cuanto más cercano a 0 esta el resultado menos cambios experimenta el espacio. t1t1 t2t2 Los valores negativos aumentaron de t 1 a t 2, mientras que los valores positivos disminuyeron. Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Técnicas para detección de cambios TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA

8 8 *Teniendo en cuenta imágenes continuas se puede proceder de tres formas diferentes: 3.- cocientes multitemporales: permiten apreciar cambio y, al mismo tiempo, indican si los mismos son significativos, es decir valoran o ponderan los cambios e incluso se pueden normalizar t1t1 t2t2 Diferencia Cociente Normalizado Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Técnicas para detección de cambios TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA

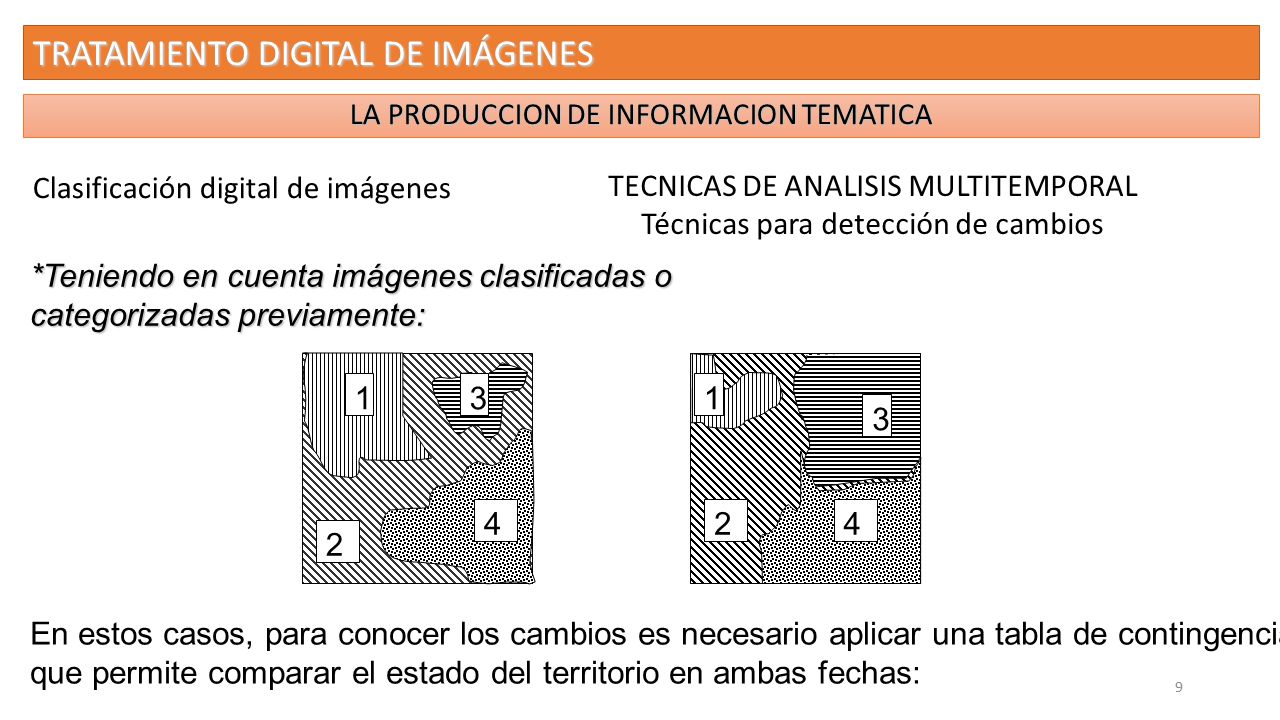

9 9 *Teniendo en cuenta imágenes clasificadas o categorizadas previamente: 1 2 3 4 1 2 3 4 En estos casos, para conocer los cambios es necesario aplicar una tabla de contingencia que permite comparar el estado del territorio en ambas fechas: Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Técnicas para detección de cambios TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA

10 10 1 2 3 4 1 2 3 4 Tabla de contingencia Es preciso: a) obtener los mapas de cada fecha b) obtener la cantidad de píxeles en cada clase o cubierta (1-2-3-4) c) obtener la superficie cubierta por cada clase d) definir qué clases o cubiertas son las más dinámicas y las más estables Clasificación digital de imágenes TECNICAS DE ANALISIS MULTITEMPORAL Técnicas para detección de cambios TRATAMIENTO DIGITAL DE IMÁGENES LA PRODUCCION DE INFORMACION TEMATICA
