1 Introducción a la electricidad
Colegio Patrocinio San José 6º Primaria Mayo-2013

2 ¿Qué es la electricidad?
La electricidad es una forma de energía. Energía es poder... el poder de hacer, de hacer por ejemplo que las cosas se muevan y de hacer que las cosas funcionen. Los átomos son los elementos con los que está hecho todo a nuestro alrededor. Un átomo está compuesto por protones, electrones y neutrones. El centro de un átomo, al cual se llama “núcleo”, tiene al menos un protón. Los protones y electrones tienen una propiedad llamada carga, la de los protones es de signo positivo y la de los electrones es de signo negativo. Los neutrones no tienen carga. Los protones y electrones se atraen entre sí porque tienen cargas de distinto signo. En cambio las partículas que tienen cargas del mismo signo se repelen. La fuerza que actúa entre ellos es la fuerza eléctrica.

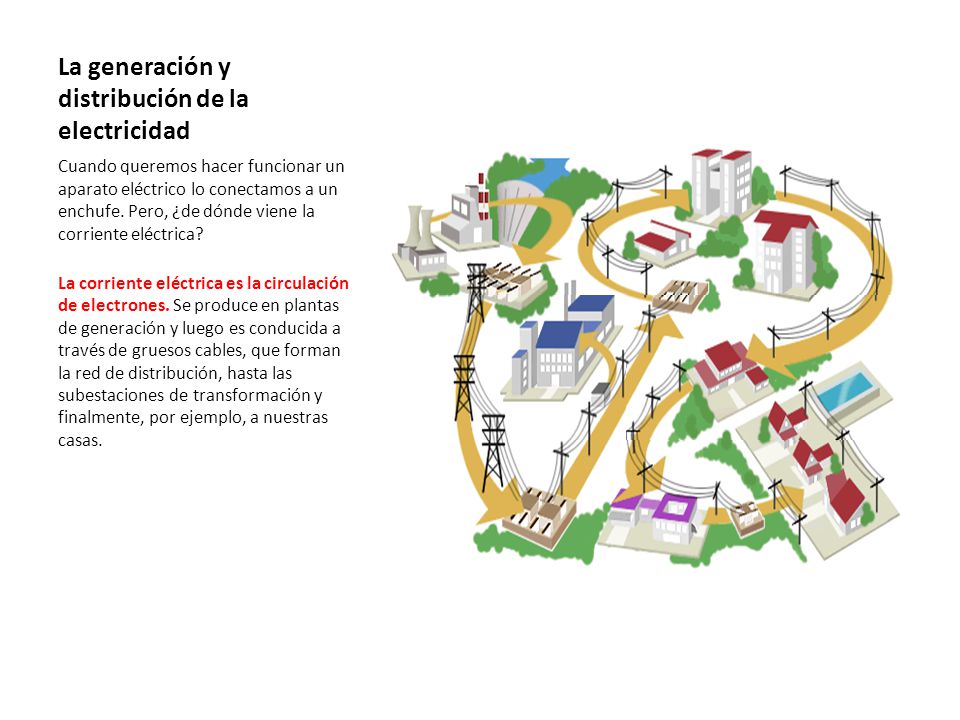

3 La generación y distribución de la electricidad
Cuando queremos hacer funcionar un aparato eléctrico lo conectamos a un enchufe. Pero, ¿de dónde viene la corriente eléctrica? La corriente eléctrica es la circulación de electrones. Se produce en plantas de generación y luego es conducida a través de gruesos cables, que forman la red de distribución, hasta las subestaciones de transformación y finalmente, por ejemplo, a nuestras casas.

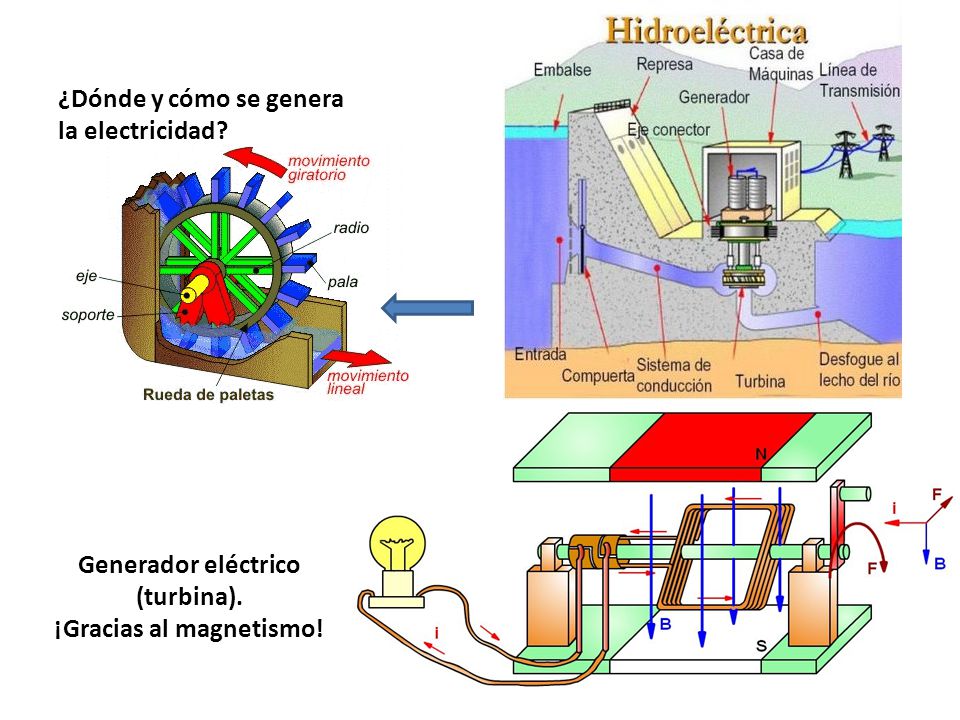

4 ¿Dónde y cómo se genera la electricidad?
Generador eléctrico (turbina). ¡Gracias al magnetismo!

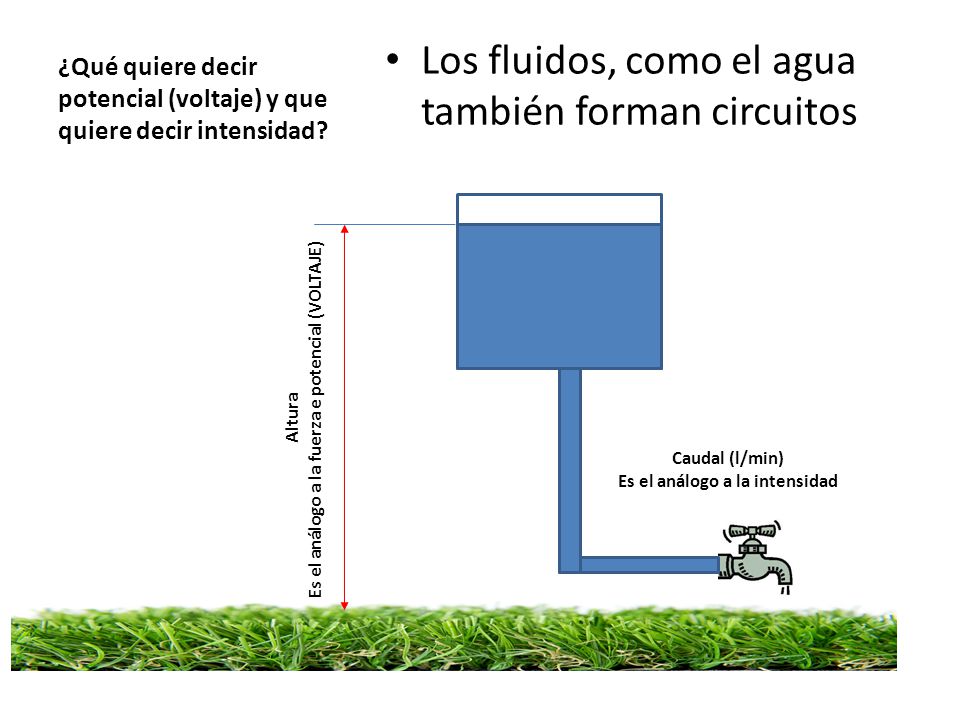

5 ¿Qué quiere decir potencial (voltaje) y que quiere decir intensidad?
Los fluidos, como el agua también forman circuitos Es el análogo a la fuerza e potencial (VOLTAJE) Altura Caudal (l/min) Es el análogo a la intensidad

6 ¿Cómo viaja la electricidad?
Conductores y aislantes Los electrones que circulan alrededor del núcleo del átomo, pueden saltar de un átomo a otro cuando se les aplica una diferencia de potencial eléctrico que se llama voltaje y que se mide en voltios. Cuando los electrones saltan de un átomo a otro en una misma dirección se crea una corriente eléctrica. En algunos materiales, por ejemplo los metales, es fácil hacer mover a los electrones de átomo a átomo. Por eso los llamamos CONDUCTORES. En cambio en otros, como por ejemplo el plástico no lo es. Por eso les llamamos AISLANTES

7 ¿Qué es la corriente eléctrica?
Tipos de corriente Es movimiento de electrones de un átomo a otro. Los técnicos llaman INTESIDAD a la cantidad de electrones por segundo que pasan por un circuito. La fuerza que puede empujar a los electrones de un átomo a otro es el VOLTAJE. Hay corrientes eléctricas de dos tipos: la corriente continua y la corriente alterna. En la corriente continua los electrones se mueven siempre en la misma dirección (como en las pilas). En la corriente alterna los electrones van primero para un lado y luego en dirección contraria continuamente. (como en los enchufes) ¡50 veces por segundo!

8 La electricidad estática
Un fenómeno natural La electricidad estática es otro tipo de energía eléctrica. A diferencia de la corriente eléctrica en la que las cargas se mueven, en este caso las cargas eléctricas permanecen en su lugar. La fuerza eléctrica generada aquí se llama electricidad estática.

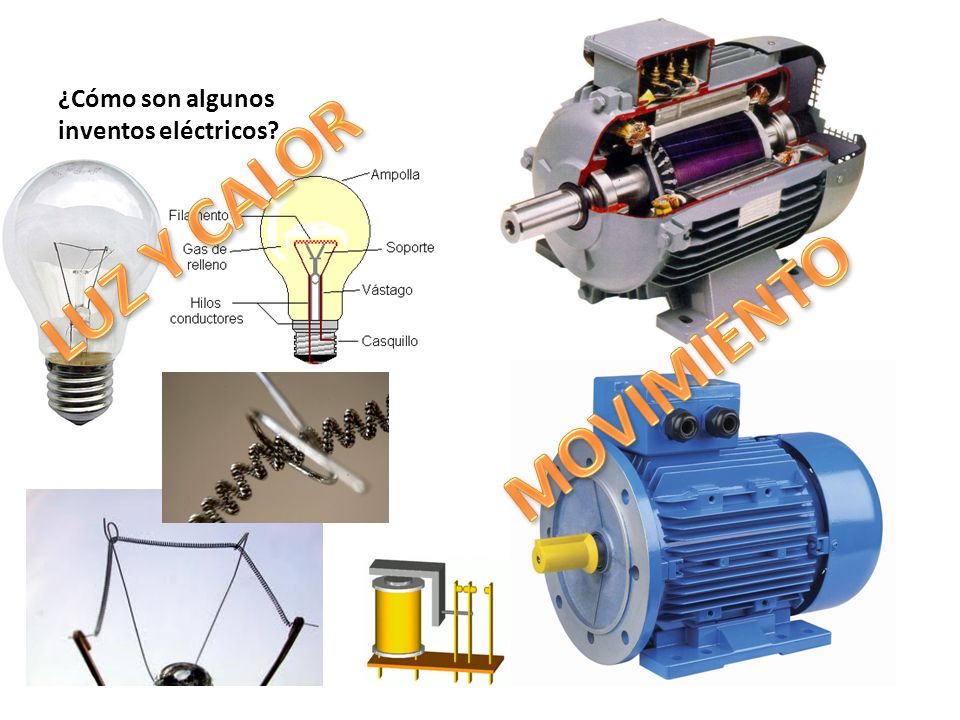

9 ¿Cómo son algunos inventos eléctricos?
LUZ Y CALOR MOVIMIENTO

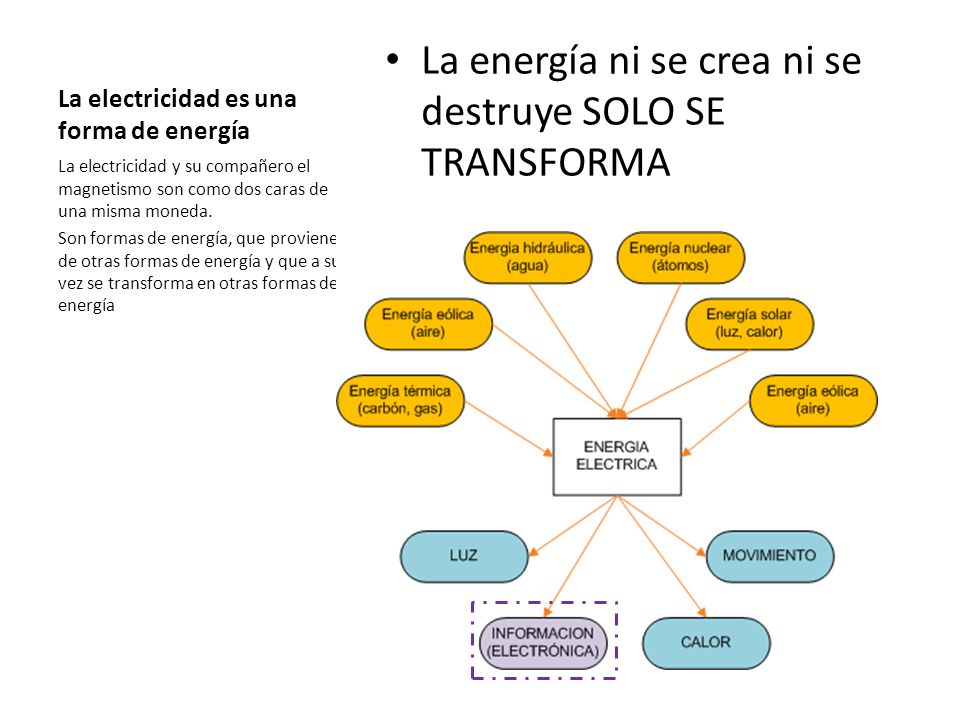

10 La electricidad es una forma de energía
La energía ni se crea ni se destruye SOLO SE TRANSFORMA La electricidad y su compañero el magnetismo son como dos caras de una misma moneda. Son formas de energía, que provienen de otras formas de energía y que a su vez se transforma en otras formas de energía

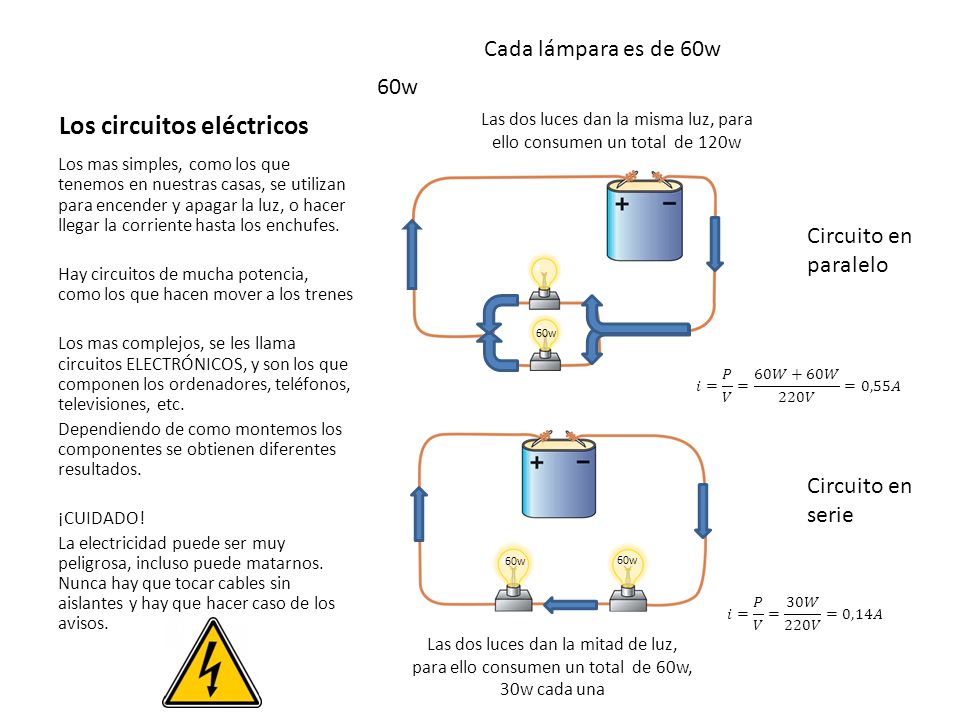

11 Los circuitos eléctricos
Cada lámpara es de 60w 60w Las dos luces dan la misma luz, para ello consumen un total de 120w Los mas simples, como los que tenemos en nuestras casas, se utilizan para encender y apagar la luz, o hacer llegar la corriente hasta los enchufes. Hay circuitos de mucha potencia, como los que hacen mover a los trenes Los mas complejos, se les llama circuitos ELECTRÓNICOS, y son los que componen los ordenadores, teléfonos, televisiones, etc. Dependiendo de como montemos los componentes se obtienen diferentes resultados. ¡CUIDADO! La electricidad puede ser muy peligrosa, incluso puede matarnos. Nunca hay que tocar cables sin aislantes y hay que hacer caso de los avisos. Circuito en paralelo 60w 𝑖= 𝑃 𝑉 = 60𝑊+60𝑊 220𝑉 =0,55𝐴 Circuito en serie 60w 60w 𝑖= 𝑃 𝑉 = 30𝑊 220𝑉 =0,14𝐴 Las dos luces dan la mitad de luz, para ello consumen un total de 60w, 30w cada una
