1 Topología Estrella,Anillo,Bus
Nombre:Edwin Espinosa

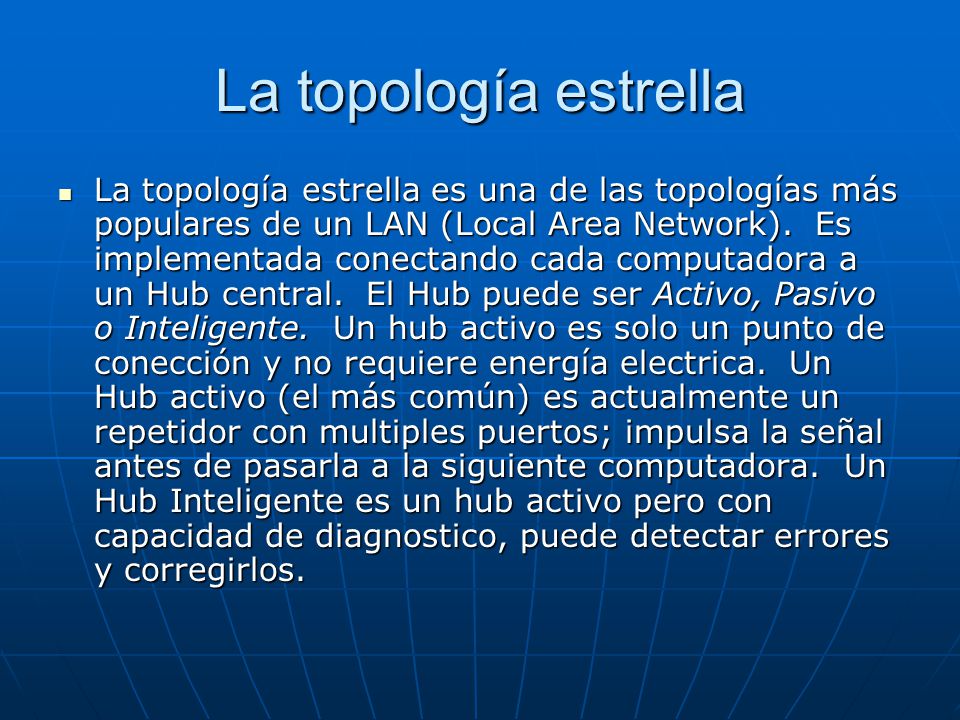

2 La topología estrella La topología estrella es una de las topologías más populares de un LAN (Local Area Network).  Es implementada conectando cada computadora a un Hub central.  El Hub puede ser Activo, Pasivo o Inteligente.  Un hub activo es solo un punto de conección y no requiere energía electrica.  Un Hub activo (el más común) es actualmente un repetidor con multiples puertos; impulsa la señal antes de pasarla a la siguiente computadora.  Un Hub Inteligente es un hub activo pero con capacidad de diagnostico, puede detectar errores y corregirlos.

3 Ventajas de la Topología Estrella
La topología estrella tiene dos ventajas grandes a diferencia de la topología Bus y Ring. Es más tolerante, esto quiere decir que si una computadora se desconecta o si se le rompe el cable solo esa computadora es afectada y el resto de la red mantiene su comunicación normalmente. Es facíl de reconfigurar, añadir o remover una computadora es tan simple como conectar o desconectar el cable.

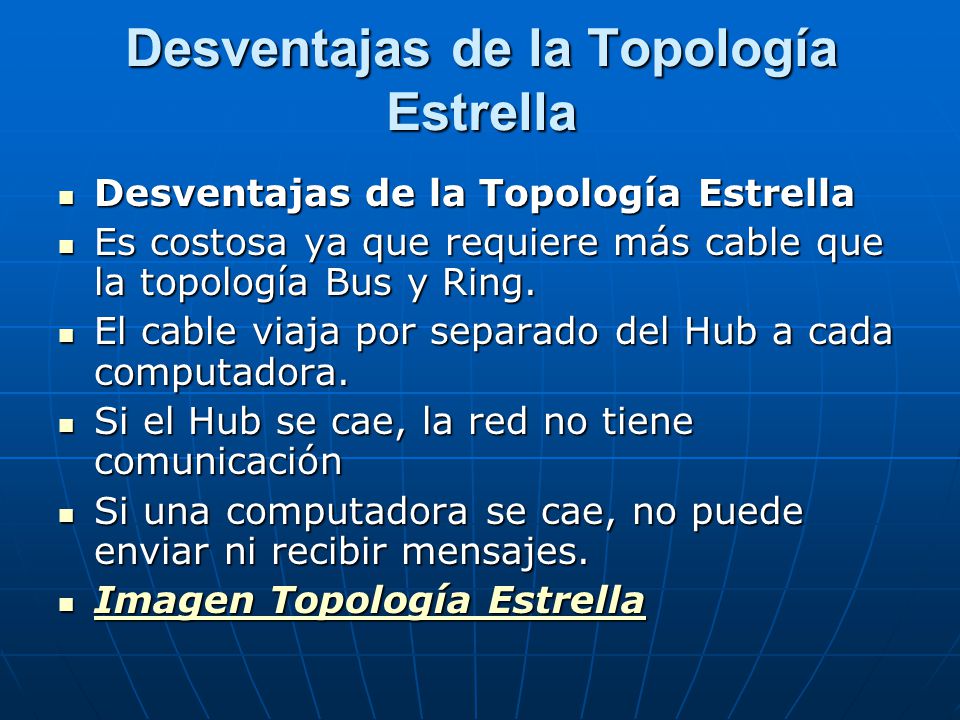

4 Desventajas de la Topología Estrella
Es costosa ya que requiere más cable que la topología Bus y Ring. El cable viaja por separado del Hub a cada computadora. Si el Hub se cae, la red no tiene comunicación Si una computadora se cae, no puede enviar ni recibir mensajes. Imagen Topología Estrella

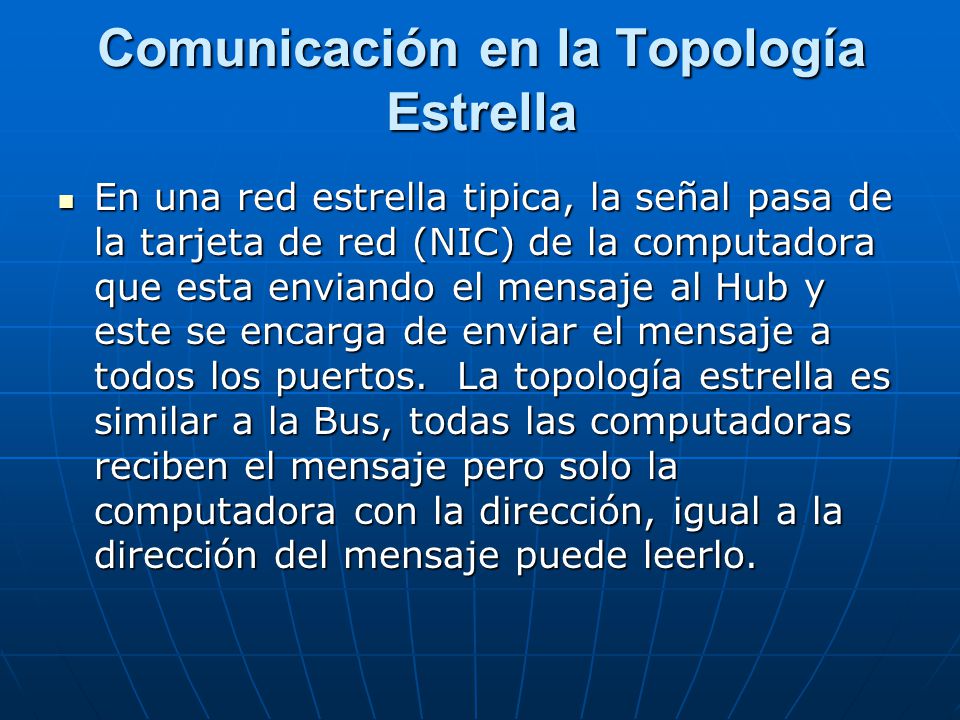

5 Comunicación en la Topología Estrella
En una red estrella tipica, la señal pasa de la tarjeta de red (NIC) de la computadora que esta enviando el mensaje al Hub y este se encarga de enviar el mensaje a todos los puertos.  La topología estrella es similar a la Bus, todas las computadoras reciben el mensaje pero solo la computadora con la dirección, igual a la dirección del mensaje puede leerlo.

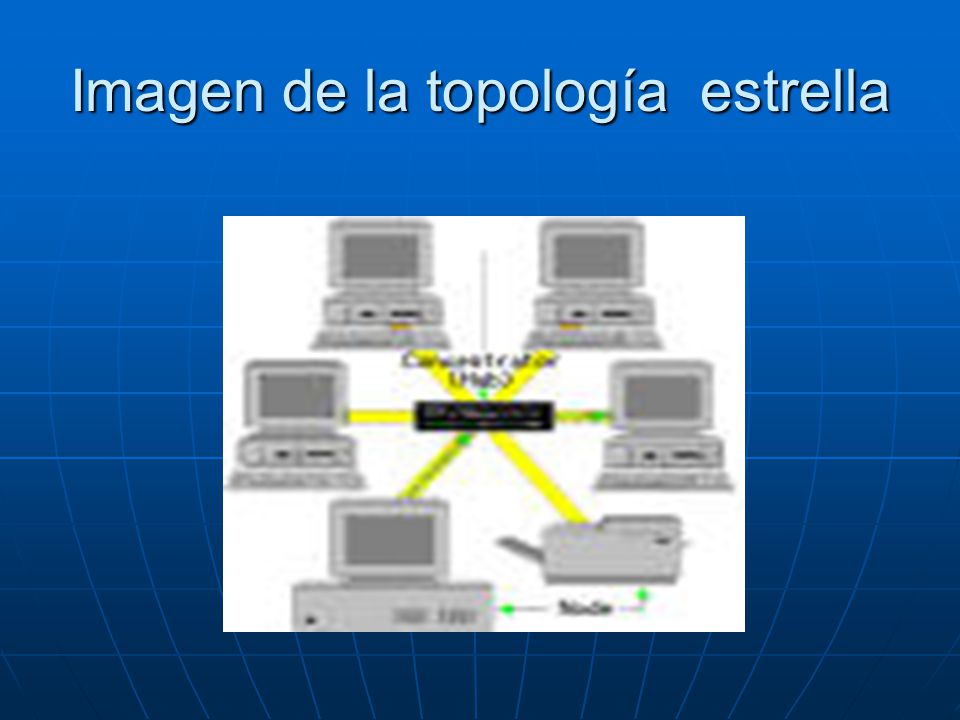

6 Imagen de la topología estrella

7 Topología bus

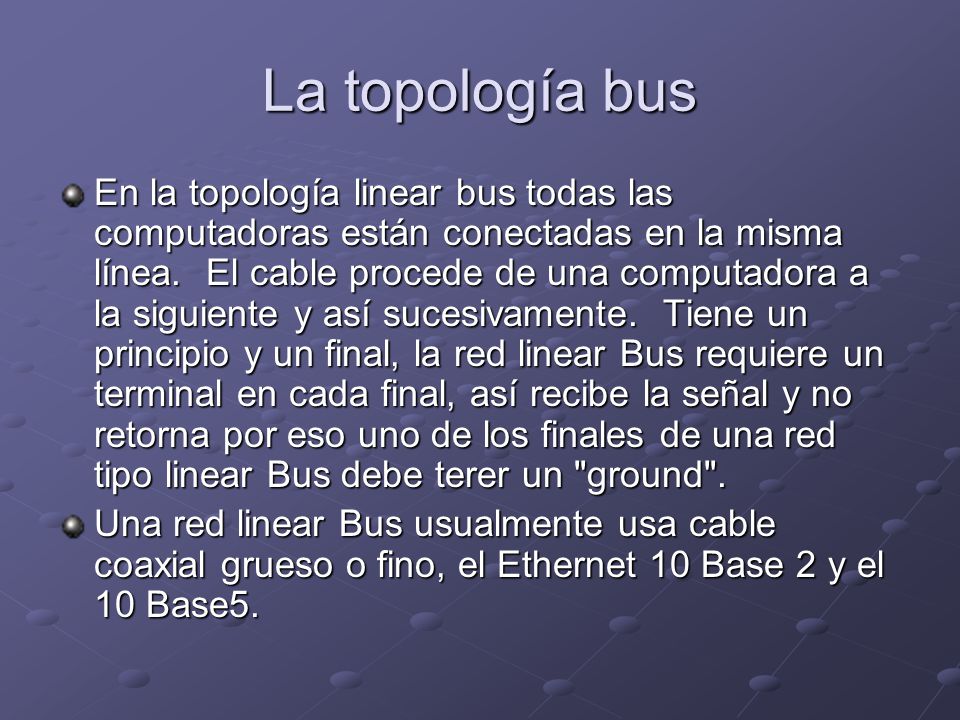

8 La topología bus En la topología linear bus todas las computadoras están conectadas en la misma línea.  El cable procede de una computadora a la siguiente y así sucesivamente.  Tiene un principio y un final, la red linear Bus requiere un terminal en cada final, así recibe la señal y no retorna por eso uno de los finales de una red tipo linear Bus debe terer un "ground". Una red linear Bus usualmente usa cable coaxial grueso o fino, el Ethernet 10 Base 2 y el 10 Base5.

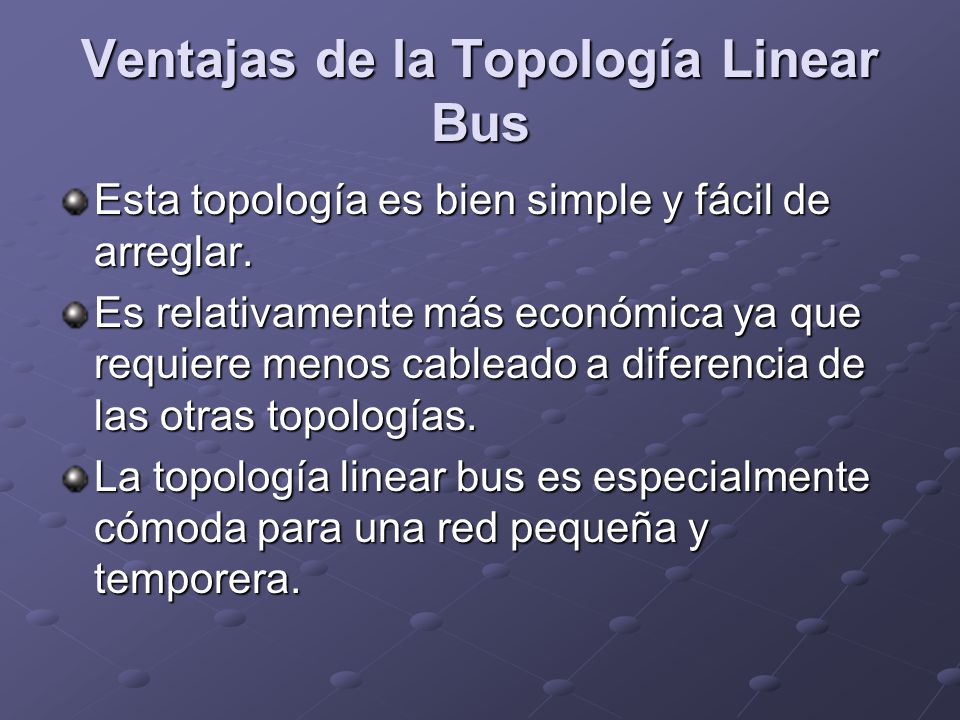

9 Ventajas de la Topología Linear Bus
Esta topología es bien simple y fácil de arreglar. Es relativamente más económica ya que requiere menos cableado a diferencia de las otras topologías. La topología linear bus es especialmente cómoda para una red pequeña y temporera.

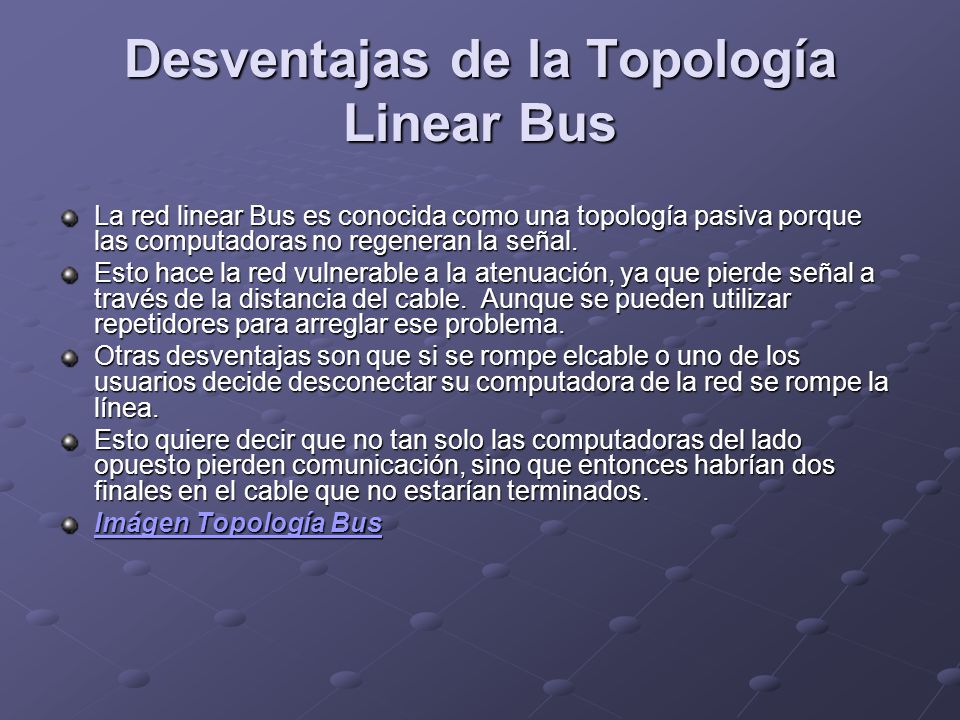

10 Desventajas de la Topología Linear Bus
La red linear Bus es conocida como una topología pasiva porque las computadoras no regeneran la señal. Esto hace la red vulnerable a la atenuación, ya que pierde señal a través de la distancia del cable.  Aunque se pueden utilizar repetidores para arreglar ese problema. Otras desventajas son que si se rompe elcable o uno de los usuarios decide desconectar su computadora de la red se rompe la línea. Esto quiere decir que no tan solo las computadoras del lado opuesto pierden comunicación, sino que entonces habrían dos finales en el cable que no estarían terminados. Imágen Topología Bus

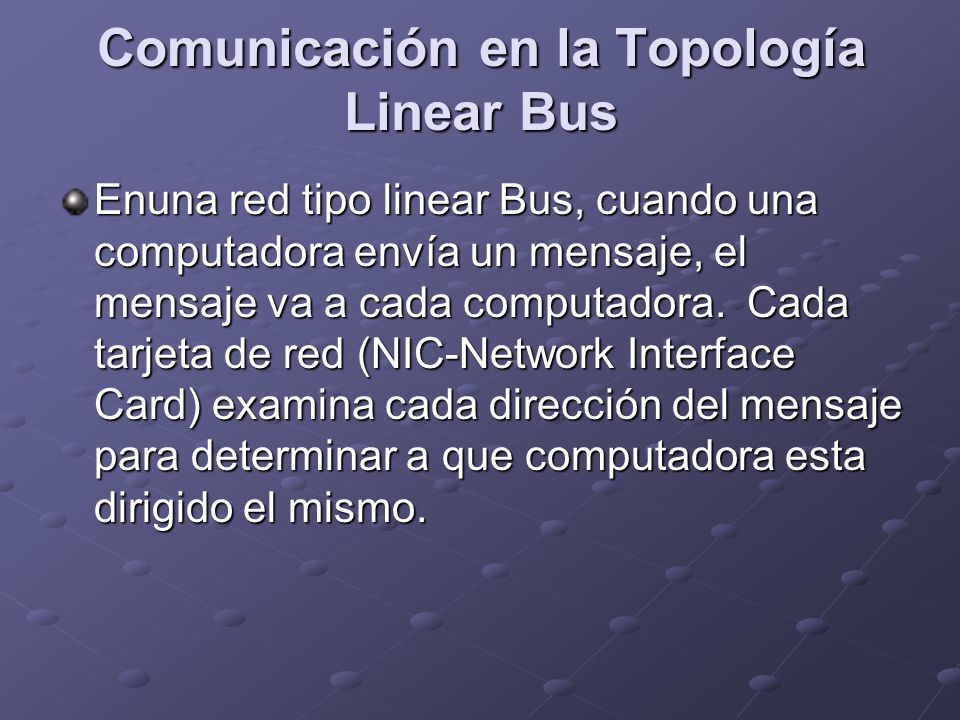

11 Comunicación en la Topología Linear Bus
Enuna red tipo linear Bus, cuando una computadora envía un mensaje, el mensaje va a cada computadora.  Cada tarjeta de red (NIC-Network Interface Card) examina cada dirección del mensaje para determinar a que computadora esta dirigido el mismo.

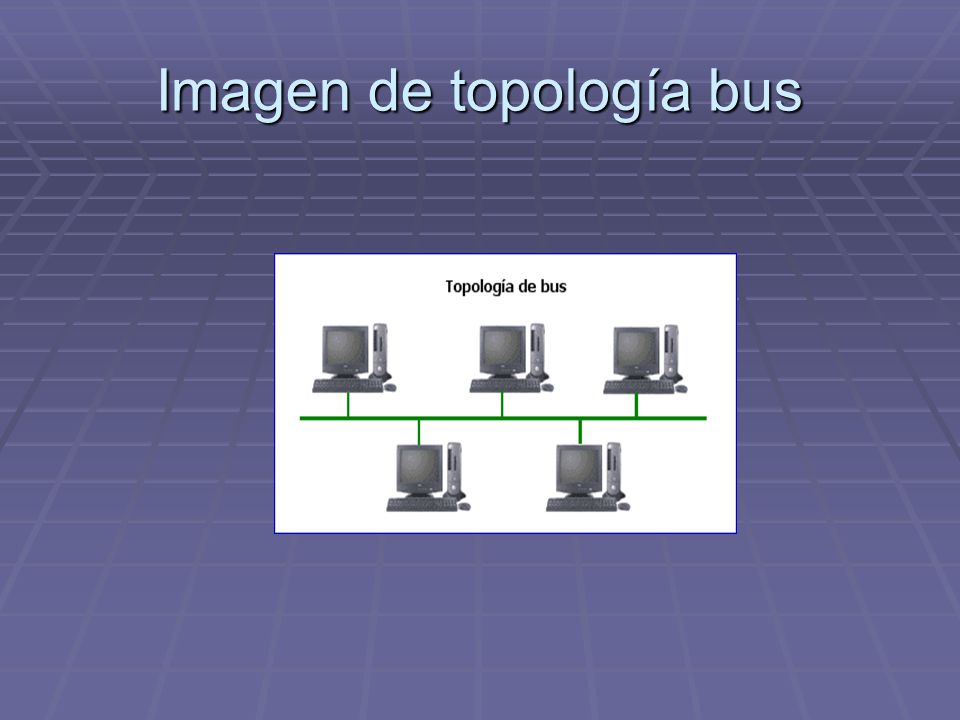

12 Imagen de topología bus

13 Topología anillo

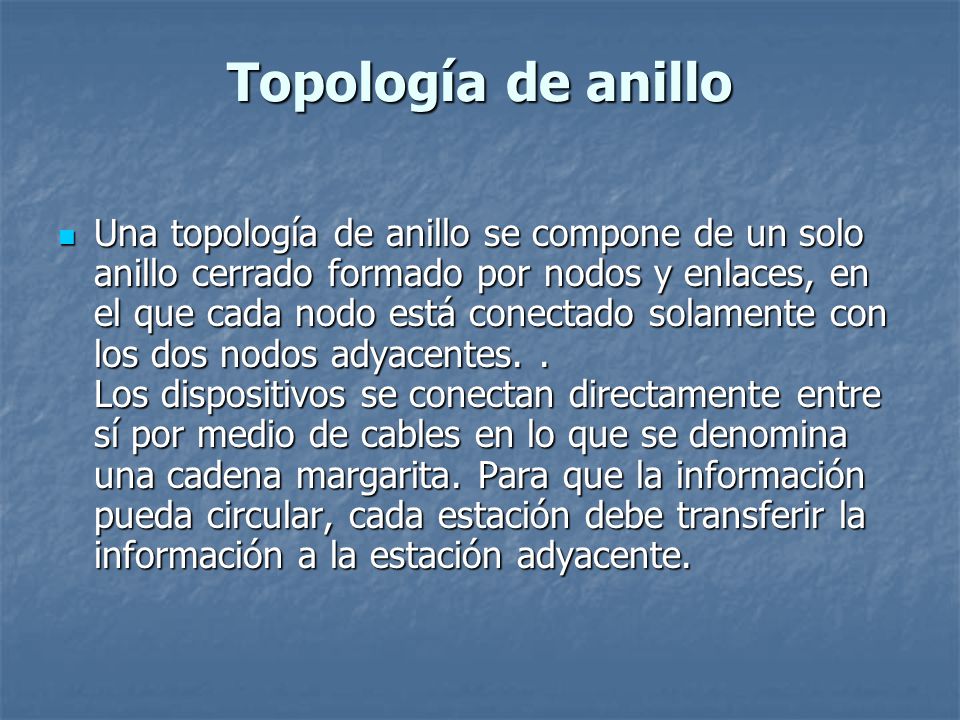

14 Topología de anillo Una topología de anillo se compone de un solo anillo cerrado formado por nodos y enlaces, en el que cada nodo está conectado solamente con los dos nodos adyacentes. . Los dispositivos se conectan directamente entre sí por medio de cables en lo que se denomina una cadena margarita. Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente.

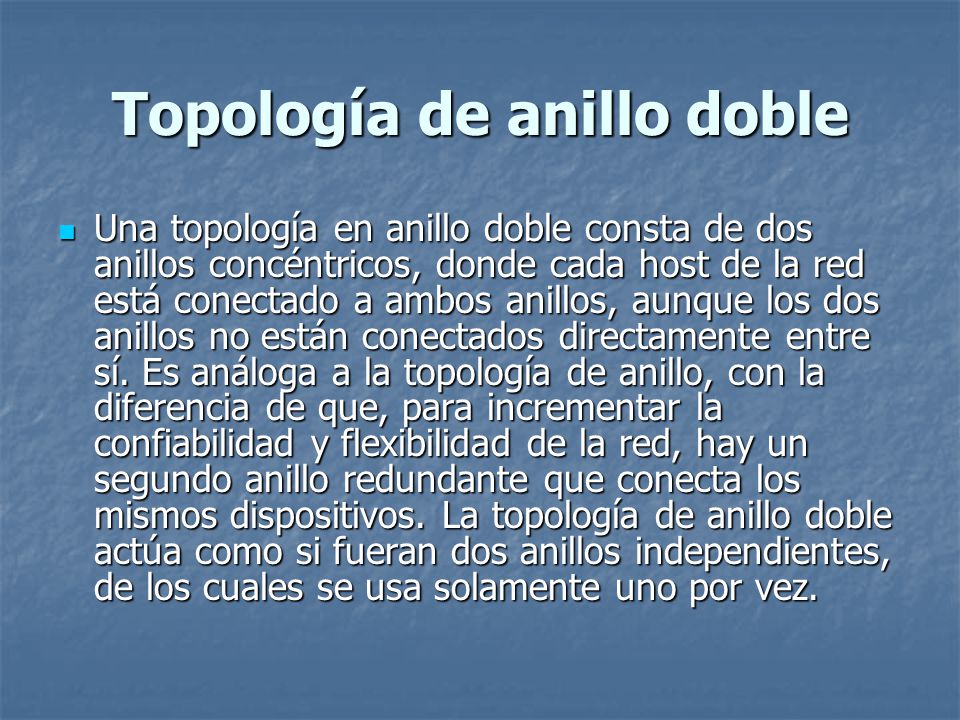

15 Topología de anillo doble
Una topología en anillo doble consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre sí. Es análoga a la topología de anillo, con la diferencia de que, para incrementar la confiabilidad y flexibilidad de la red, hay un segundo anillo redundante que conecta los mismos dispositivos. La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

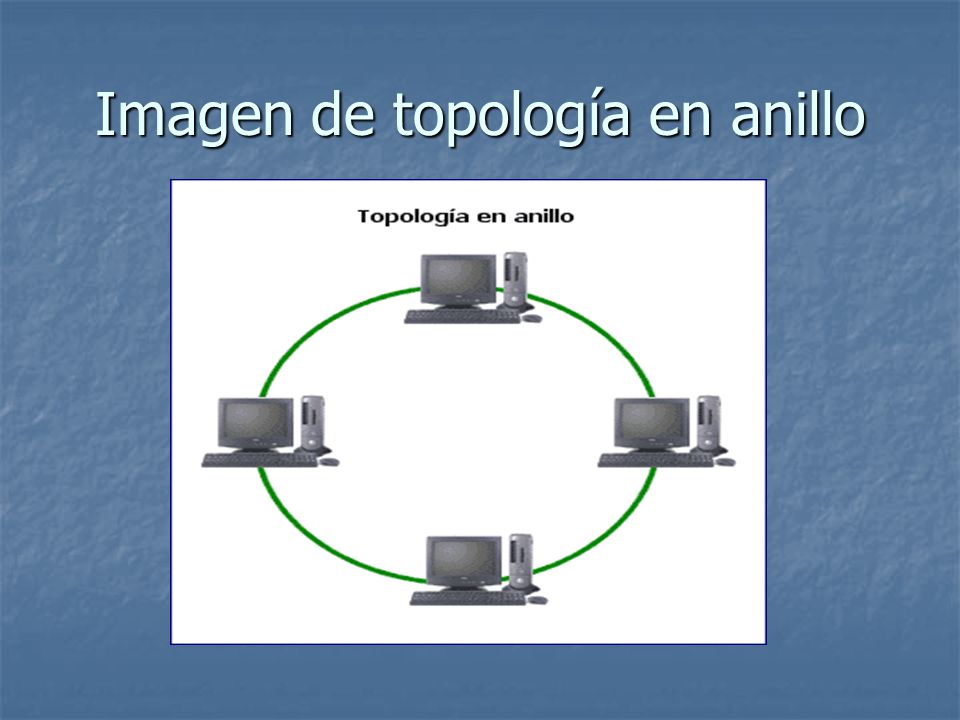

16 Imagen de topología en anillo
