PIPING PROFESOR: SANTIAGO GEYWITZ B. INGENIERO INDUSTRIAL.

Presentación del tema: "PIPING PROFESOR: SANTIAGO GEYWITZ B. INGENIERO INDUSTRIAL."— Transcripción de la presentación:

1 PIPING PROFESOR: SANTIAGO GEYWITZ B. INGENIERO INDUSTRIAL

2 MATERIA

3 PROPIEDADES V/S TAMAÑO DE MOLECULA POLIMEROS 3 PROPIEDAD SOLIDOS
LIQUIDOS GAS 3 26 500 N° de ATOMOS DE “C” en la MOLECULA

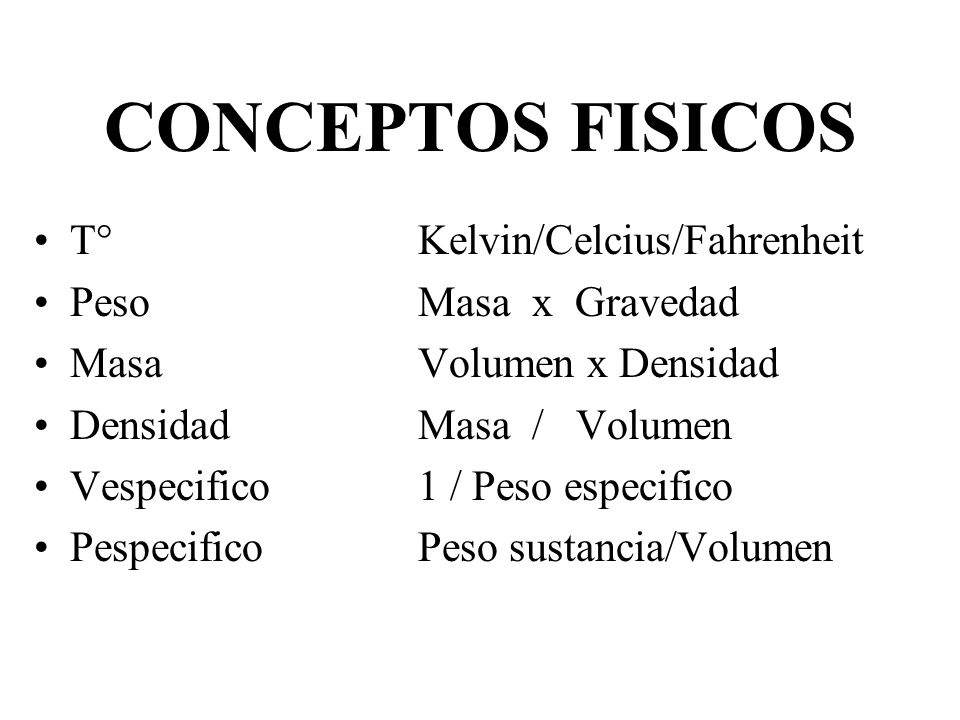

4 CONCEPTOS FISICOS T° Kelvin/Celcius/Fahrenheit Peso Masa x Gravedad
Masa Volumen x Densidad Densidad Masa / Volumen Vespecifico 1 / Peso especifico Pespecifico Peso sustancia/Volumen

5 PRESION ATMOSFERICA MANOMETRICA TORRICELI PASCAL BAROMETRO Hg
MANOMETRO BOURDON

6

7 FLUIDOS VELOCIDAD y CAUDAL CAUDAL y PERDIDAS

8 TIPOS DE FLUJO LAMINAR CRITICO TURBULENTO REYNOLDS

9 VISCOSIDAD DINAMICA CINEMATICA VISCOSIMETRO

10 VISCOSIDADES

11 VELOCIDAD MEDIA V = Q/A = W/A x δ = W x Ve / A
V = VELOCIDAD m/s Q = CAUDAL m3/s A= AREA m2 W= CAUDAL Kg/s Ve= VOL. ESPF. m3/Kg δ = DENSIDAD Kg/m3

12 CAUDAL RELACION ENTRE LA VELOCIDAD DEL FLUIDO Y EL DIAMETRO DE LA TUBERIA Q = V x A

13 ECUACION DE CONTINUIDAD
δ 1 x A1 x V1 = δ 2 x A2 x V2 = δ 3 x A3 x V3

14 ECUACION DE BERNOULLI P1/γ + z1 + V12/2g = P2/γ + z2 + V22/2g

15 DIMENSIONAMIENTO DE TUBERIAS
MAYOR DIAMETRO DEBIDO A PERDIDAS

16 CALCULO DEL ESPESOR e = P x d / 2S FORMULA DE BARLOW S = P x D / 2e

17 ECUACION DE DARCY-WEISBACH
hƒ = ƒ x L xV2 D x 2g

18 OSBORNE REYNOLDS NUMERO DE REYNOLDS:
Re “o” Nr = D x V / υ = D x V x δ / μ υ = VISCOSIDAD CINEMATICA μ = VISCOSIDAD DINAMICA μ / g = υ

19 FACTOR DE FRICCION ƒ = 6 4 / Nr ƒ = 0,316 / 4 Re
ECUACION DE HAGEN-POISUILLE: ƒ = / Nr ƒ = 0,316 / Re ECUACION DE BLASSIUS:

20 ECUACION DE COLEBROOK y WHITE
1 = log ( ε ,51 ) f ,7d Re f

21 PERDIDA DE CARGA POR ACCESORIOS
hA = K V2 2g

22 DESIGNACION DE TUBERIAS
SCHEDULE : PN : SDR :

23 CODIFICACION DE TUBERIAS
AREA N° LINEA TIPO DE FLUIDO MATERIAL TUBERIA DIAMETRO NOMINAL

24 NORMAS Y STANDARS DIN: ASTM: BSP: API: ANSI:

25 TUBERIAS

26 TUBERIAS

27 SOPORTACIONES

28 SOPORTACIONES

29 ACCESORIOS

30 INSTRUMENTACION

31 VALVULAS

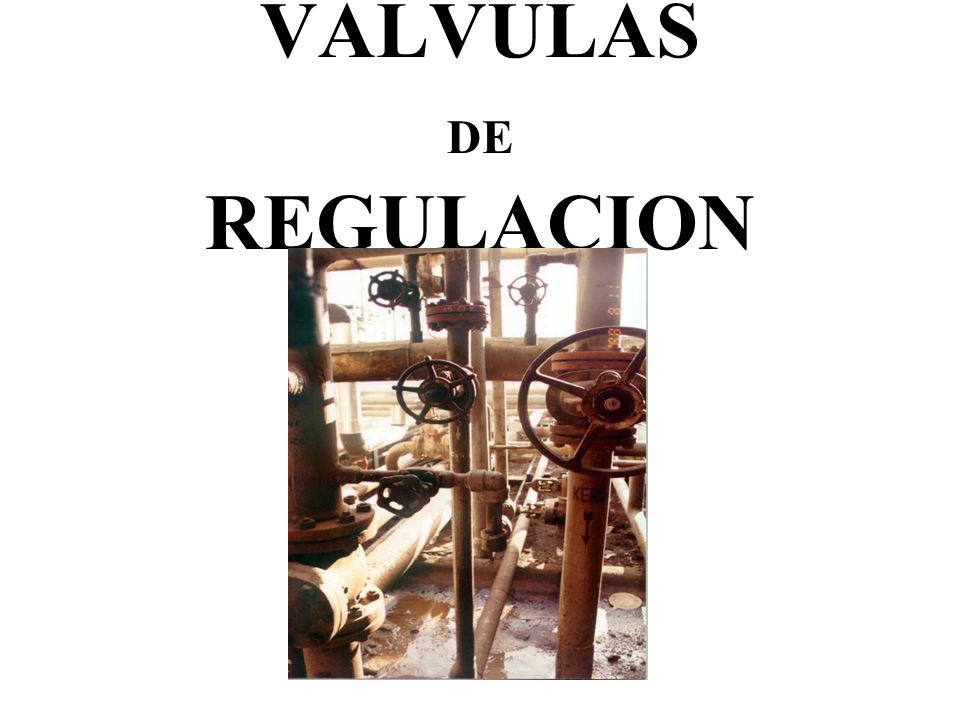

32 VALVULAS DE REGULACION

33 VALVULAS DE CORTE

34 VALVULAS DE SEGURIDAD

35 ACCIONAMIENTO DE VALVULAS

36 METODOS DE UNION

37 FLANGES

38 ISOMETRICOS DE TUBERIAS

39 P & I D
