Tema nº17. Orientación SAT. TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Orientación Parabólicas. TEMA Nº17.

Presentación del tema: "Tema nº17. Orientación SAT. TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Orientación Parabólicas. TEMA Nº17."— Transcripción de la presentación:

1

2 Tema nº17. Orientación SAT. TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Orientación Parabólicas. TEMA Nº17

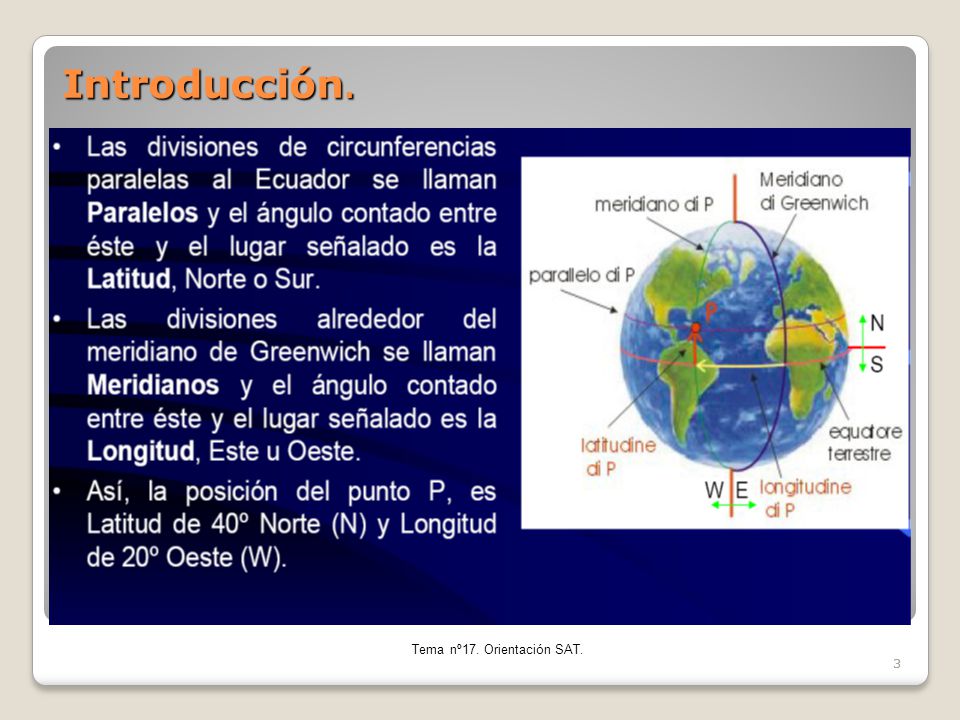

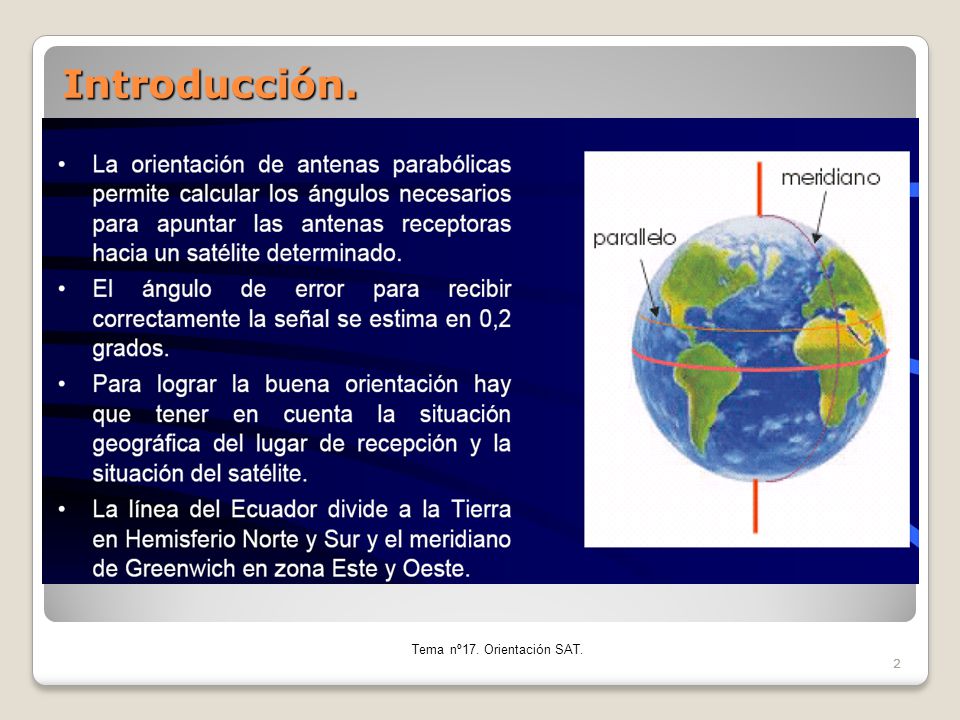

3 Tema nº17. Orientación SAT. 2Introducción. 2

4 3 Introducción. 3

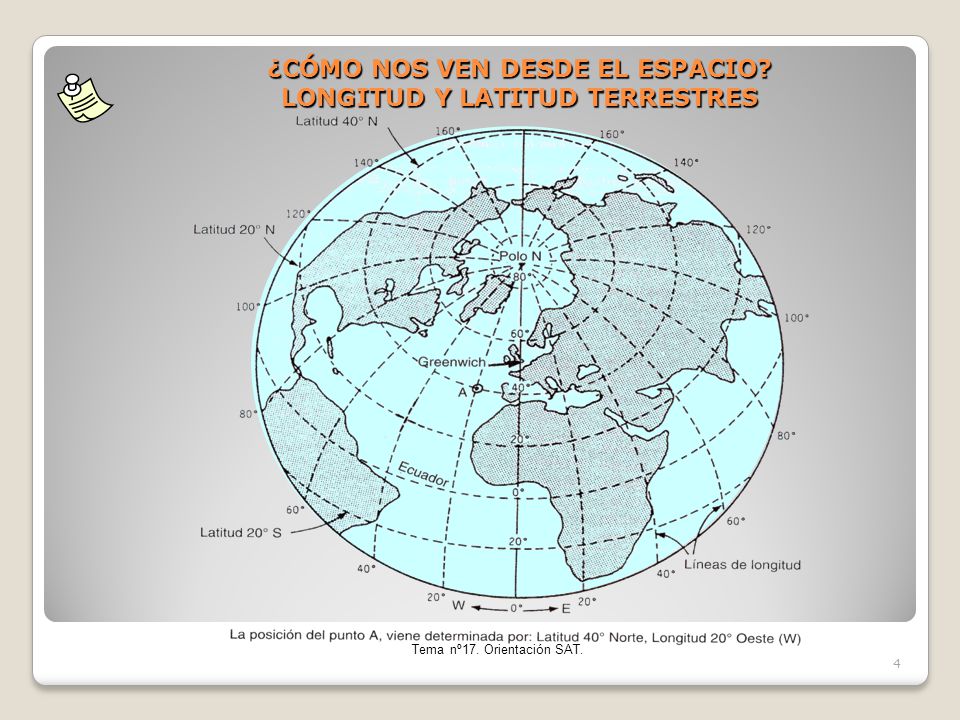

5 Tema nº17. Orientación SAT. 4 ¿CÓMO NOS VEN DESDE EL ESPACIO? LONGITUD Y LATITUD TERRESTRES

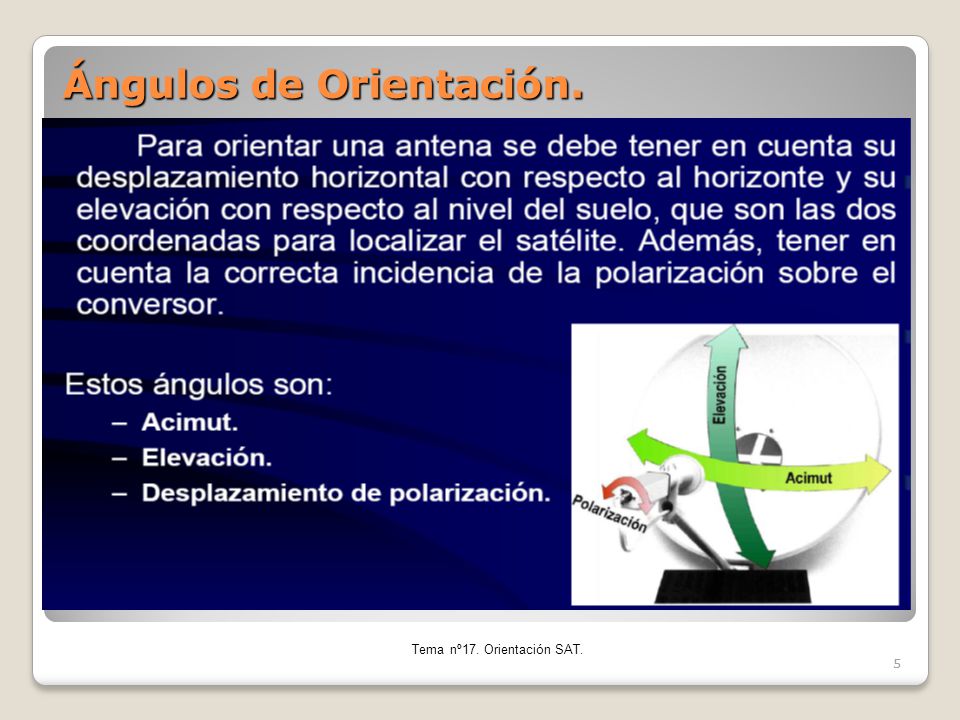

6 5 Ángulos de Orientación. 5

7 Tema nº17. Orientación SAT. 6 Acimut. 6

8 7 Situación Orbital de los Satelites. 7 Desde España, hay que orientar la parabólica hacia el Sur.

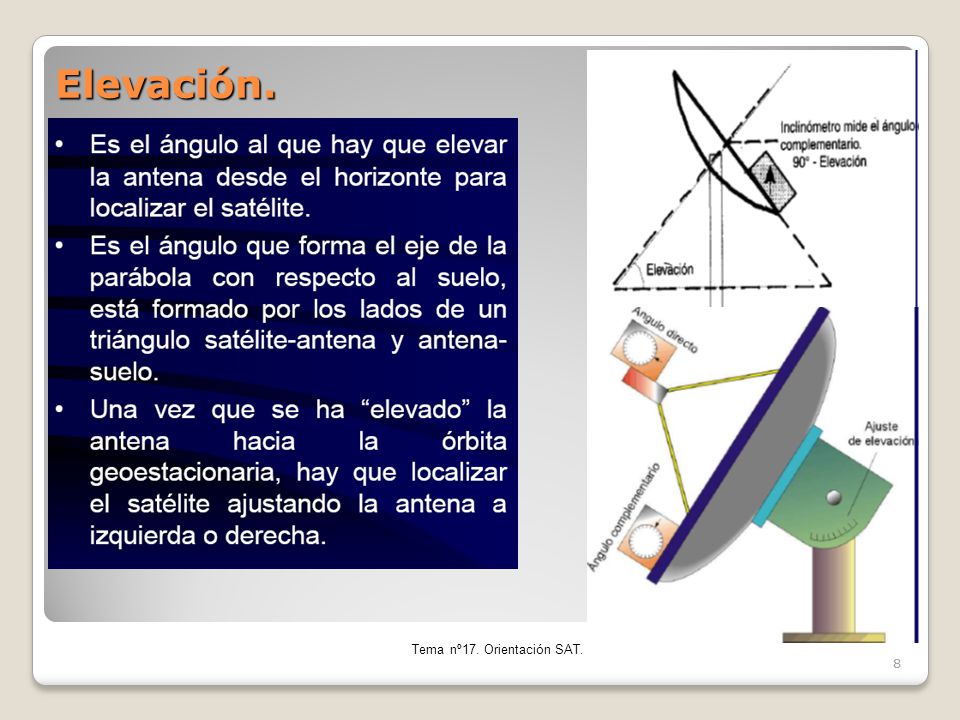

9 Tema nº17. Orientación SAT. 88Elevación.

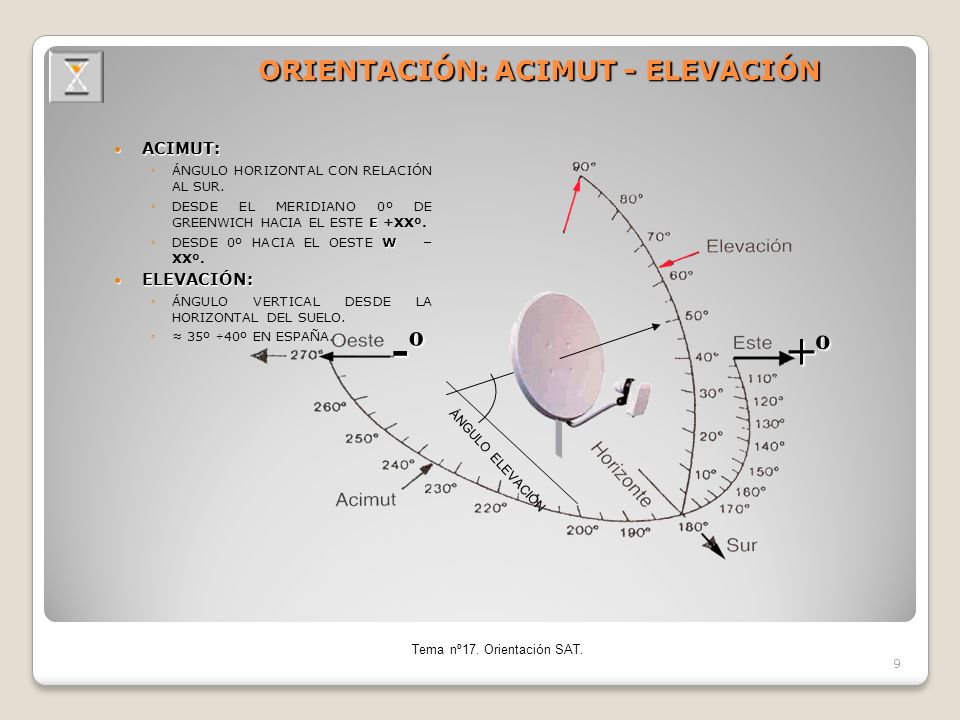

10 9 ORIENTACIÓN: ACIMUT - ELEVACIÓN ACIMUT: ACIMUT: ◦ÁNGULO HORIZONTAL CON RELACIÓN AL SUR. E ◦DESDE EL MERIDIANO 0º DE GREENWICH HACIA EL ESTE E +XXº. W ◦DESDE 0º HACIA EL OESTE W – XXº. ELEVACIÓN: ELEVACIÓN: ◦ÁNGULO VERTICAL DESDE LA HORIZONTAL DEL SUELO. ◦≈ 35º ÷40º EN ESPAÑA. +º -º ÁNGULO ELEVACIÓN

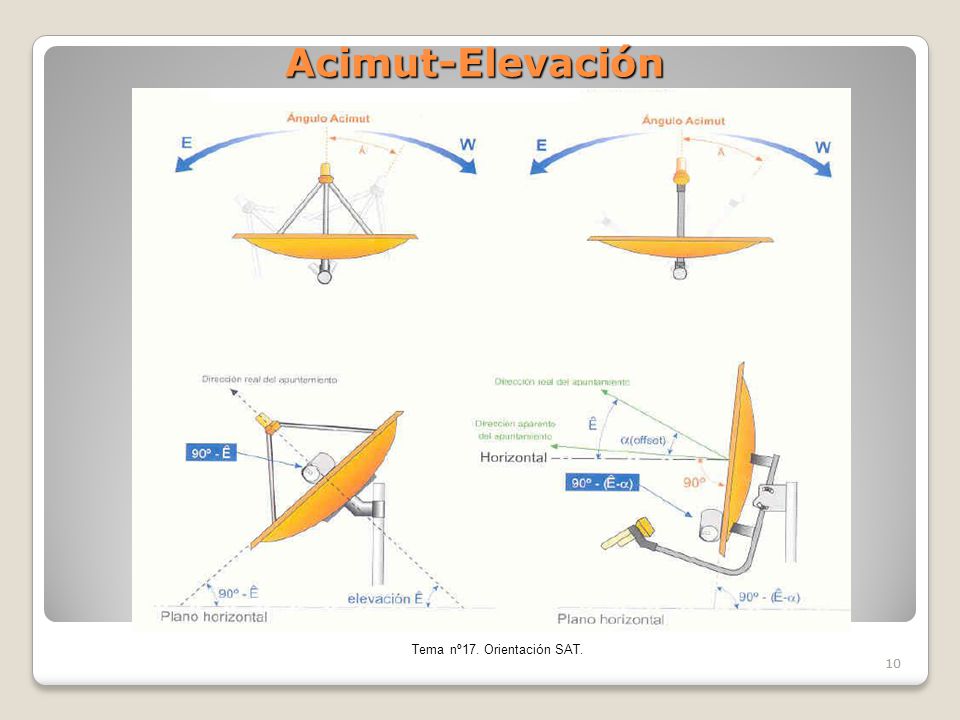

11 Tema nº17. Orientación SAT. 10 Acimut-Elevación

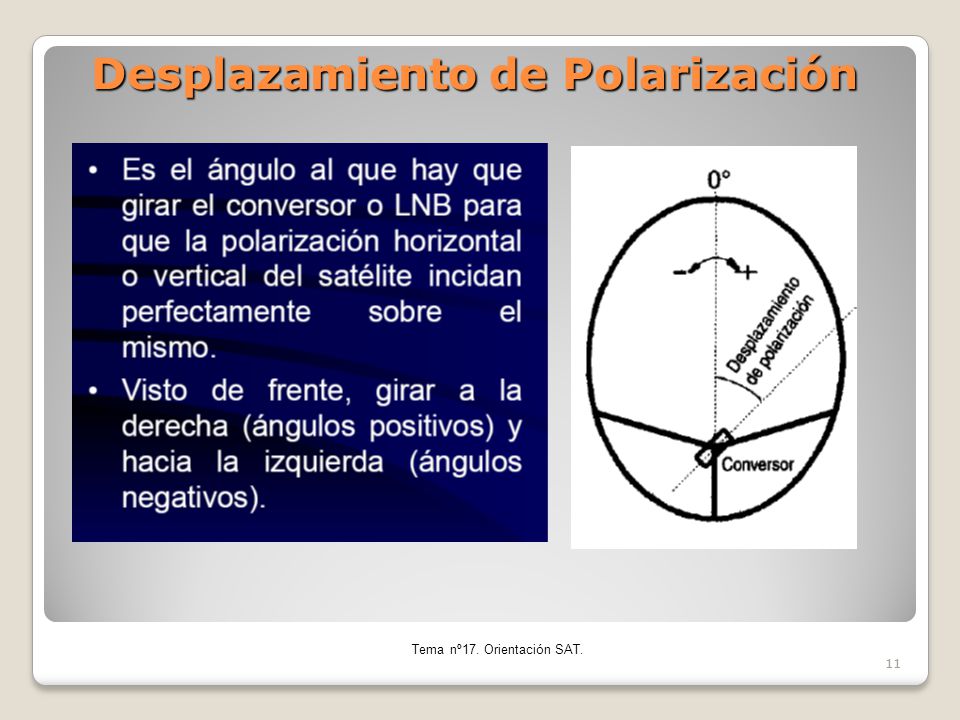

12 Tema nº17. Orientación SAT. 11 Desplazamiento de Polarización

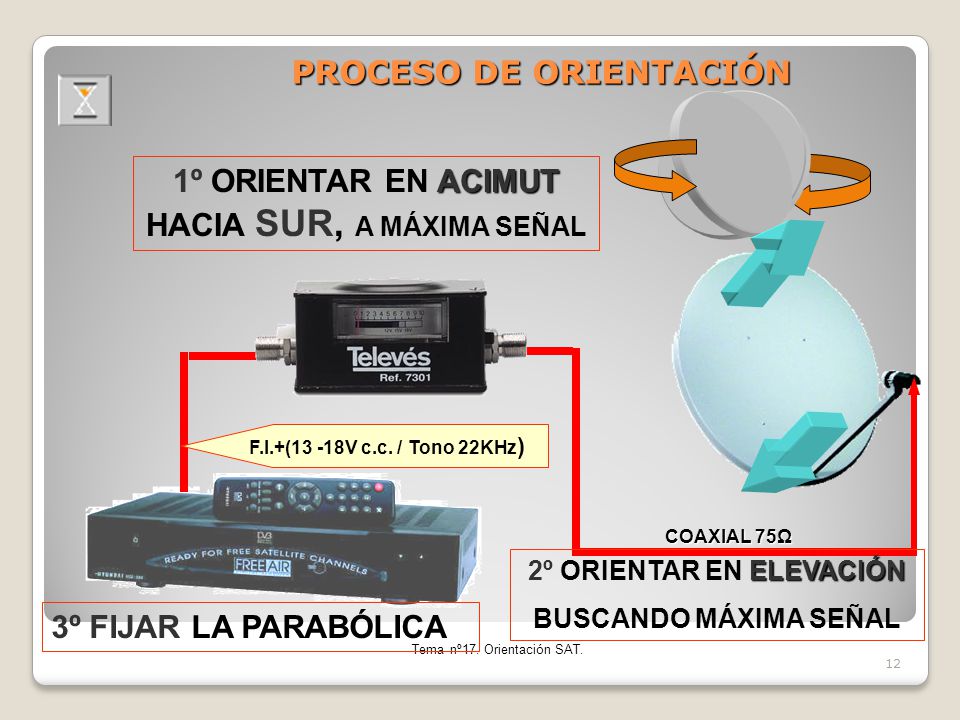

13 Tema nº17. Orientación SAT. 12 PROCESO DE ORIENTACIÓN F.I.+(13 -18V c.c. / Tono 22KHz ) ACIMUT 1º ORIENTAR EN ACIMUT HACIA SUR, A MÁXIMA SEÑAL ELEVACIÓN 2º ORIENTAR EN ELEVACIÓN BUSCANDO MÁXIMA SEÑAL 3º FIJAR LA PARABÓLICA COAXIAL 75Ω

14 Tema nº17. Orientación SAT. 13 EFECTO DE LA INCLINACIÓN DEL LNB SOBRE LA POLARIZACIÓN CRUZADA.  UN AJUSTE DEFECTUOSO EN LA POLARIZACIÓN SIGNIFICA LA DISMINUCIÓN DE LA RELACIÓN C/N DE TODOS LOS TRANSPONDEDORES LINEALES (HORIZONTAL  Y VERTICAL  ) Y DEGRADACIÓN DE LA SEÑAL.  EN POLARIZACIÓN CIRCULAR DERECHA  -IZQUIERDA  EL EFECTO NO ES TAN NOTABLE.  LAS EMISIONES ANALÓGICAS PADECEN “SPARKLIES” O CHISPAS Y EN LAS DIGITALES “ARTEFACTS” O EL MENSAJE DE “NO HAY SEÑAL” LNB

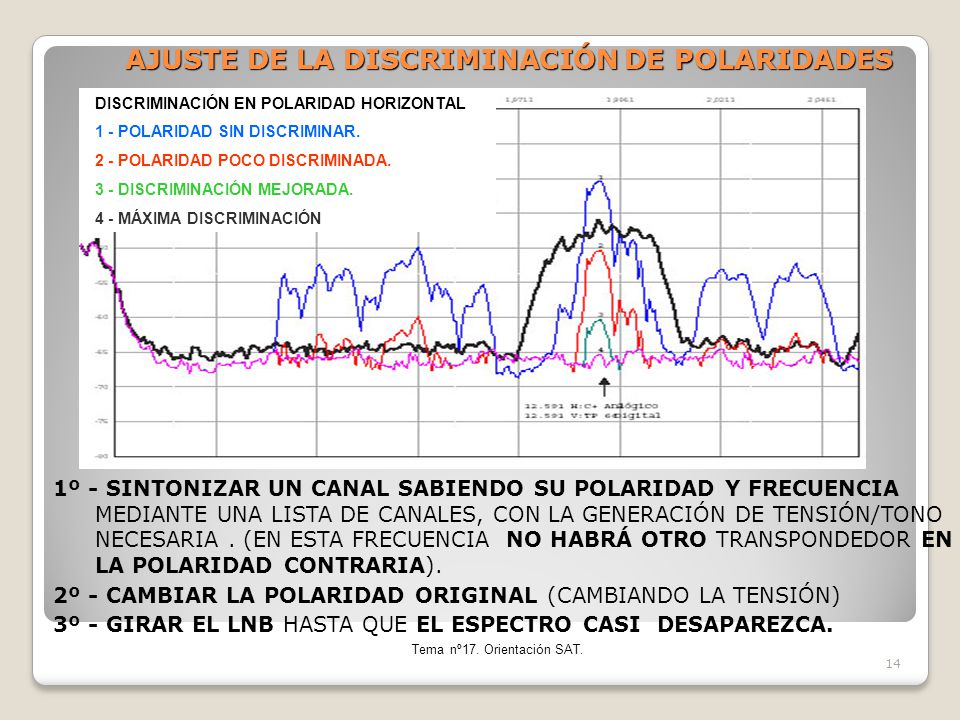

15 Tema nº17. Orientación SAT. 14 1º - SINTONIZAR UN CANAL SABIENDO SU POLARIDAD Y FRECUENCIA MEDIANTE UNA LISTA DE CANALES, CON LA GENERACIÓN DE TENSIÓN/TONO NECESARIA. (EN ESTA FRECUENCIA NO HABRÁ OTRO TRANSPONDEDOR EN LA POLARIDAD CONTRARIA). 2º - CAMBIAR LA POLARIDAD ORIGINAL (CAMBIANDO LA TENSIÓN) 3º - GIRAR EL LNB HASTA QUE EL ESPECTRO CASI DESAPAREZCA. AJUSTE DE LA DISCRIMINACIÓN DE POLARIDADES DISCRIMINACIÓN EN POLARIDAD HORIZONTAL 1 - POLARIDAD SIN DISCRIMINAR. 2 - POLARIDAD POCO DISCRIMINADA. 3 - DISCRIMINACIÓN MEJORADA. 4 - MÁXIMA DISCRIMINACIÓN

16 Tema nº17. Orientación SAT. 15 POSICIÓN DEL LNB, SEGÚN LA SITUACIÓN DEL SATÉLITE RESPECTO AL SUR. (POLARIZACIÓN CRUZADA) VISTA DESDE DELANTE DE LA PARÁBOLA SEGÚN TIPO LNB 12h ASTRA 19’2º E 9h 12h HISPASAT 39º W 3h LNB 6h POSICIÓN INICIAL 12h 6’30h  10º ASTRA 19’2º E 9h LNB 4’30h  45º 12h HISPASAT 39º W 3h LNB POSICIÓN FINAL

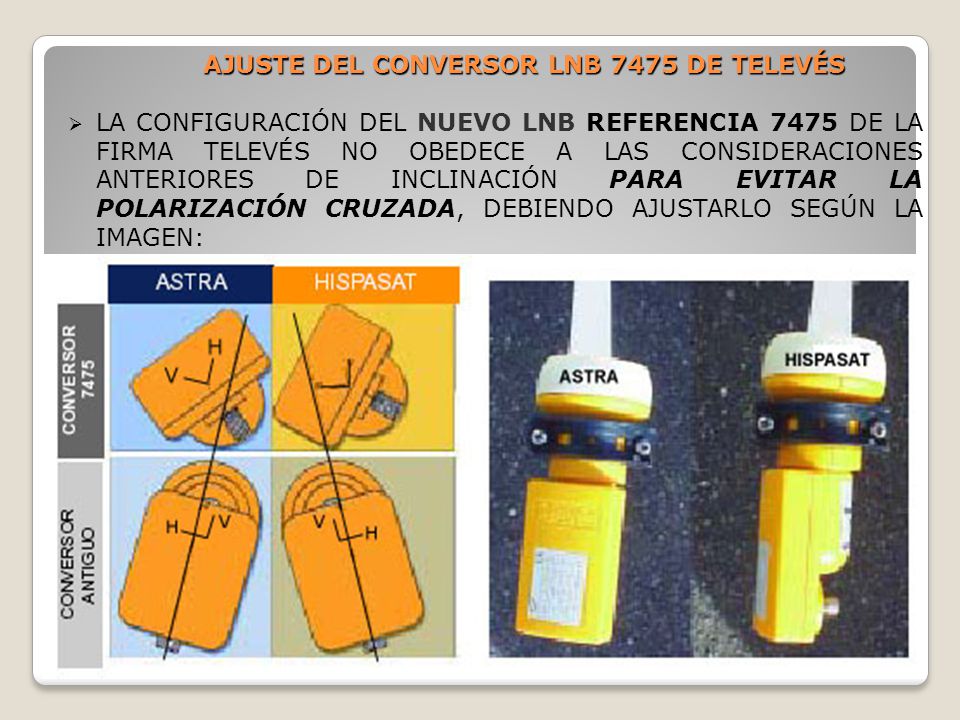

17 Tema nº17. Orientación SAT. 16 AJUSTE DEL CONVERSOR LNB 7475 DE TELEVÉS LLA CONFIGURACIÓN DEL NUEVO LNB REFERENCIA 7475 DE LA FIRMA TELEVÉS NO OBEDECE A LAS CONSIDERACIONES ANTERIORES DE INCLINACIÓN PARA EVITAR LA POLARIZACIÓN CRUZADA, DEBIENDO AJUSTARLO SEGÚN LA IMAGEN:

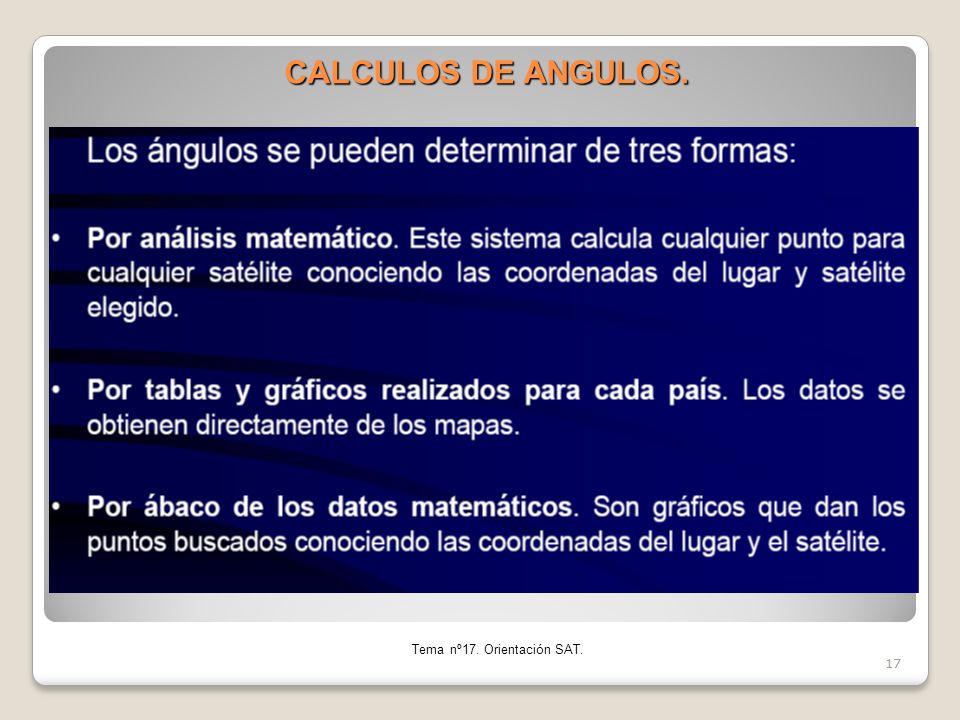

18 Tema nº17. Orientación SAT. 17 CALCULOS DE ANGULOS. CALCULOS DE ANGULOS. 17

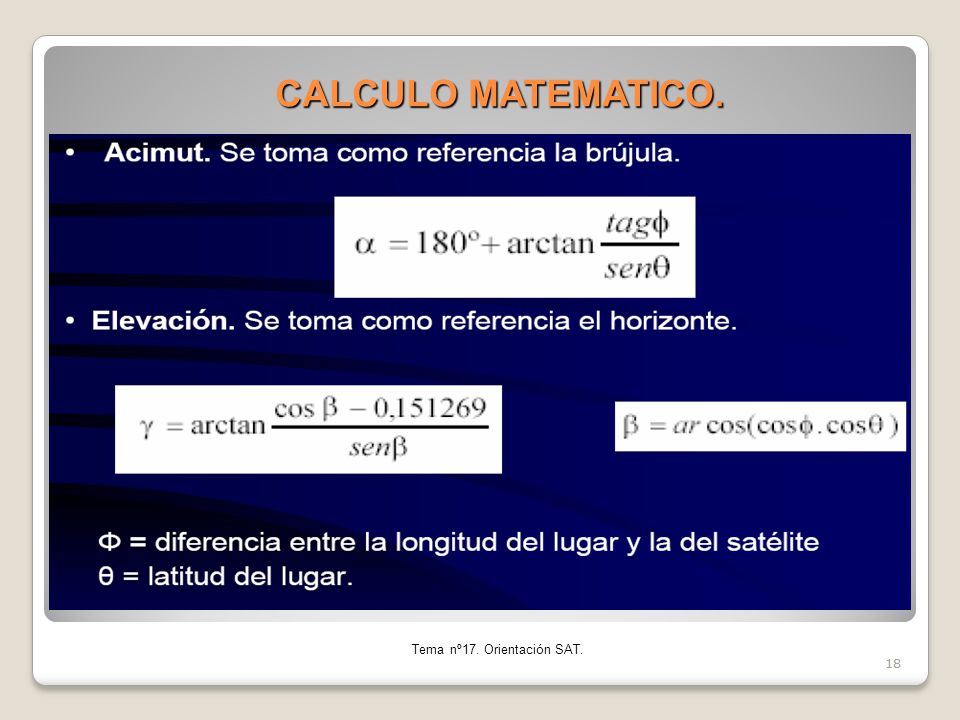

19 Tema nº17. Orientación SAT. 18 CALCULO MATEMATICO.

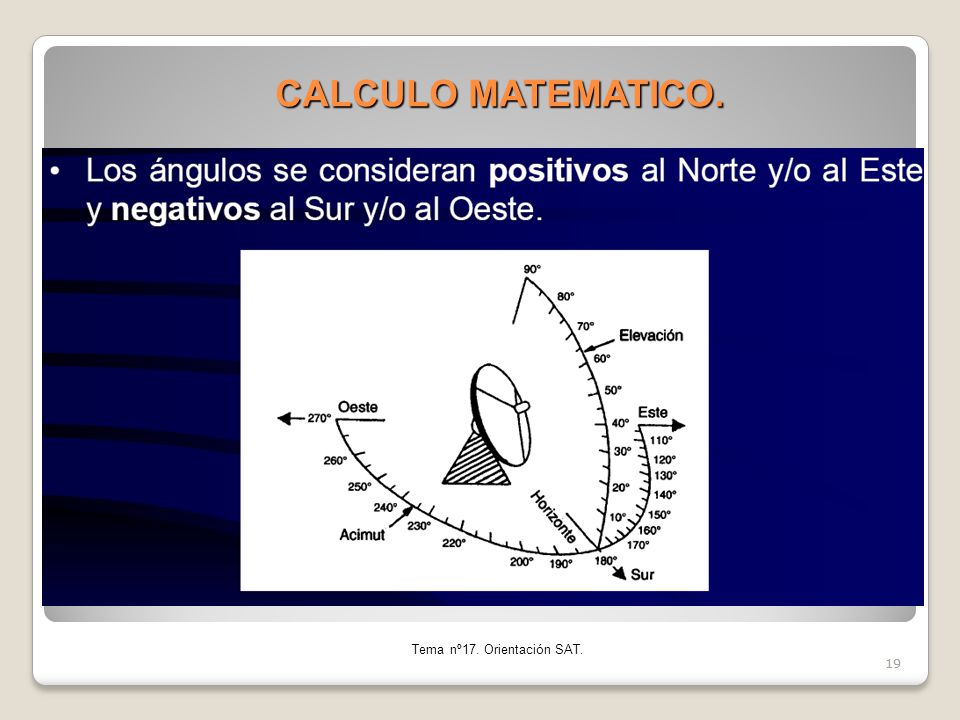

20 Tema nº17. Orientación SAT. 19 CALCULO MATEMATICO.

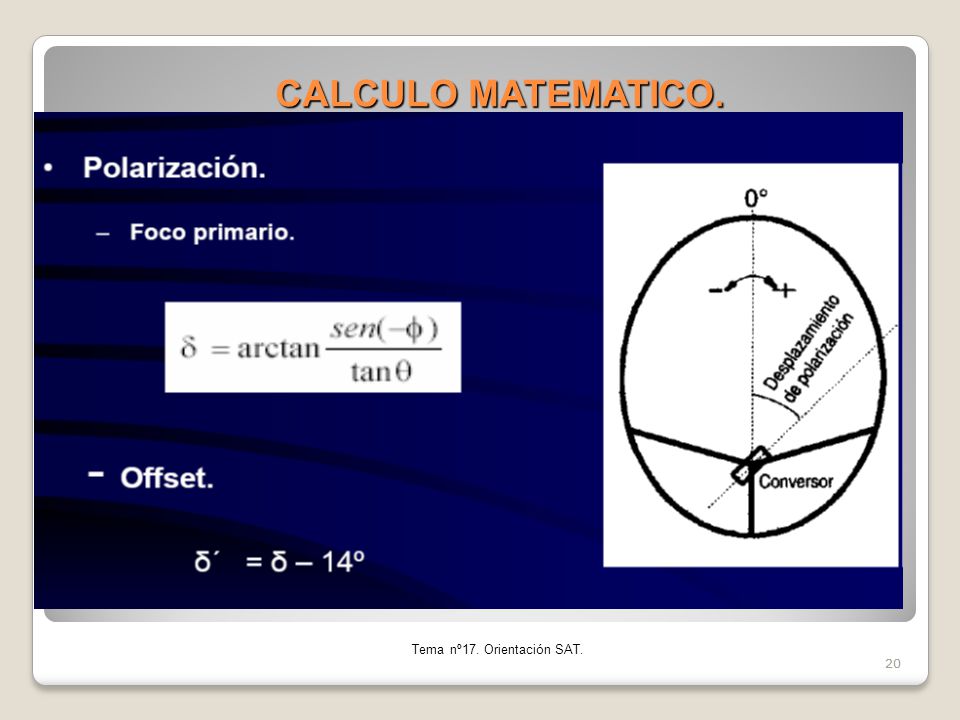

21 Tema nº17. Orientación SAT. 20 CALCULO MATEMATICO.

22 Tema nº17. Orientación SAT. 21 CALCULO MATEMATICO.

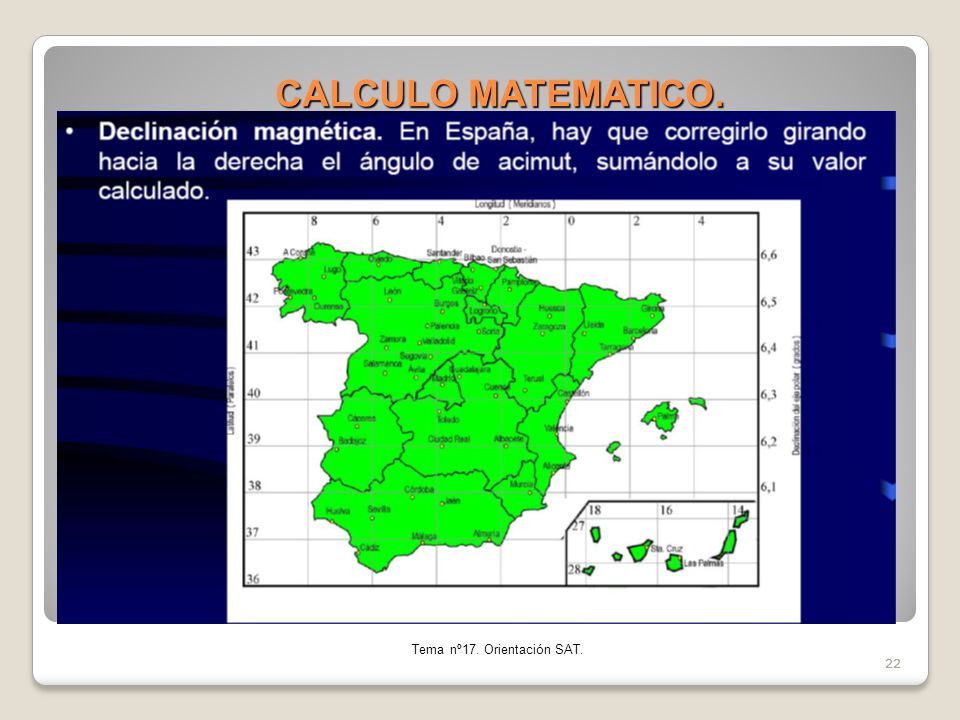

23 Tema nº17. Orientación SAT. 22 CALCULO MATEMATICO.

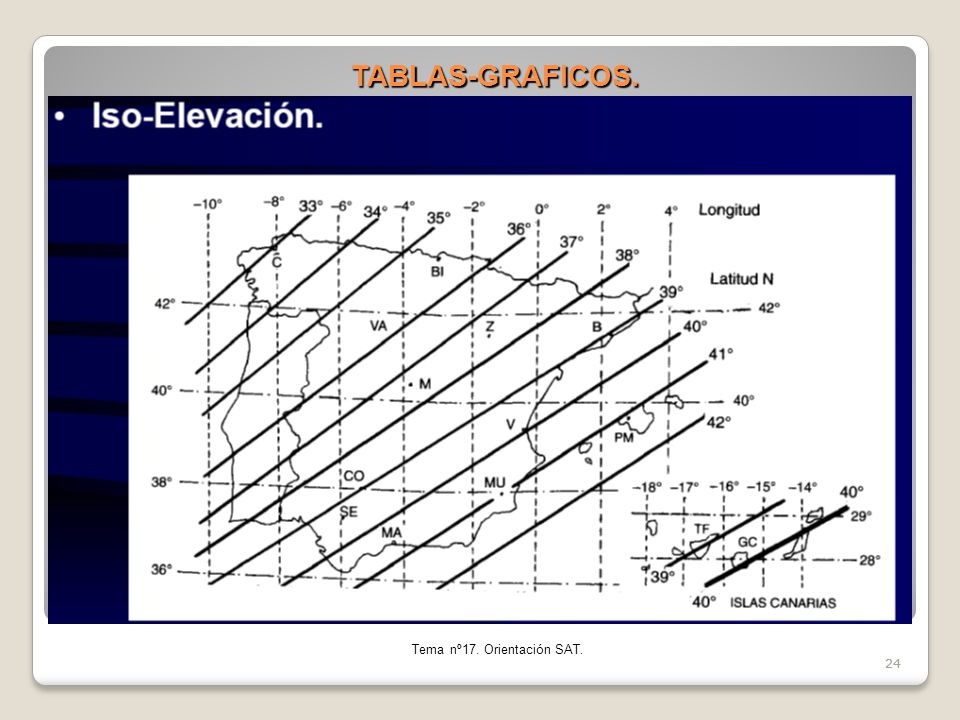

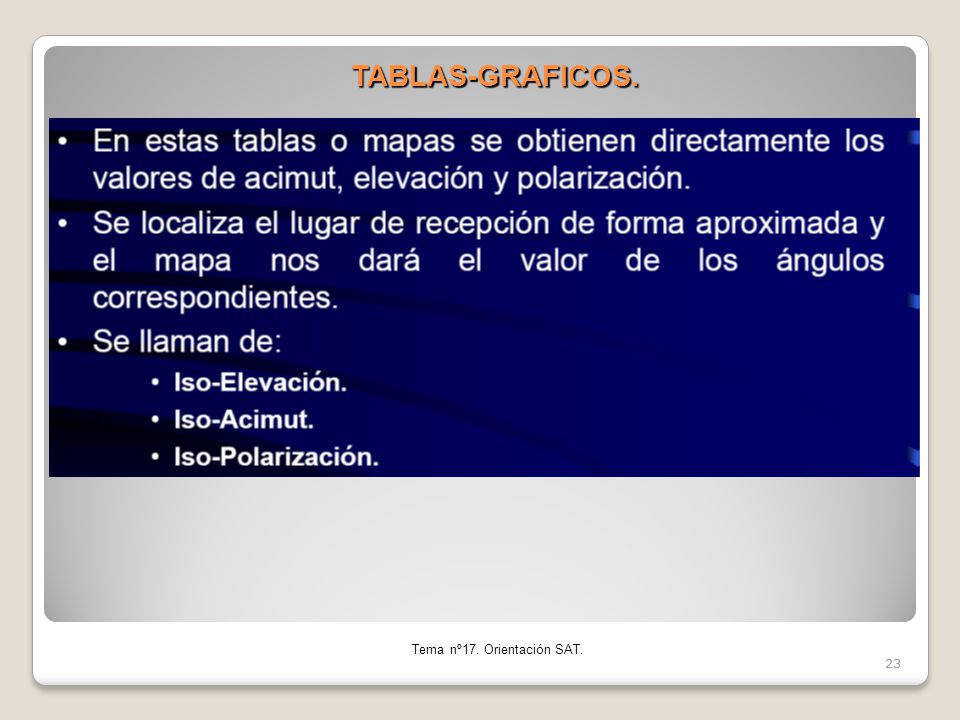

24 Tema nº17. Orientación SAT. 23 TABLAS-GRAFICOS.

25 Tema nº17. Orientación SAT. 24 TABLAS-GRAFICOS.

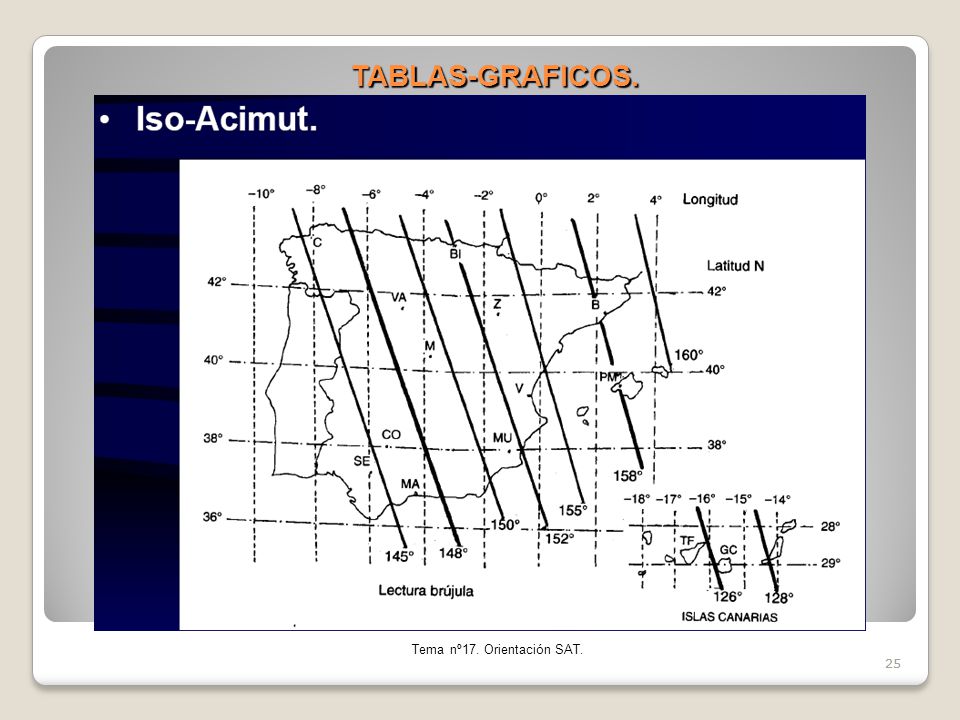

26 Tema nº17. Orientación SAT. 25 TABLAS-GRAFICOS.

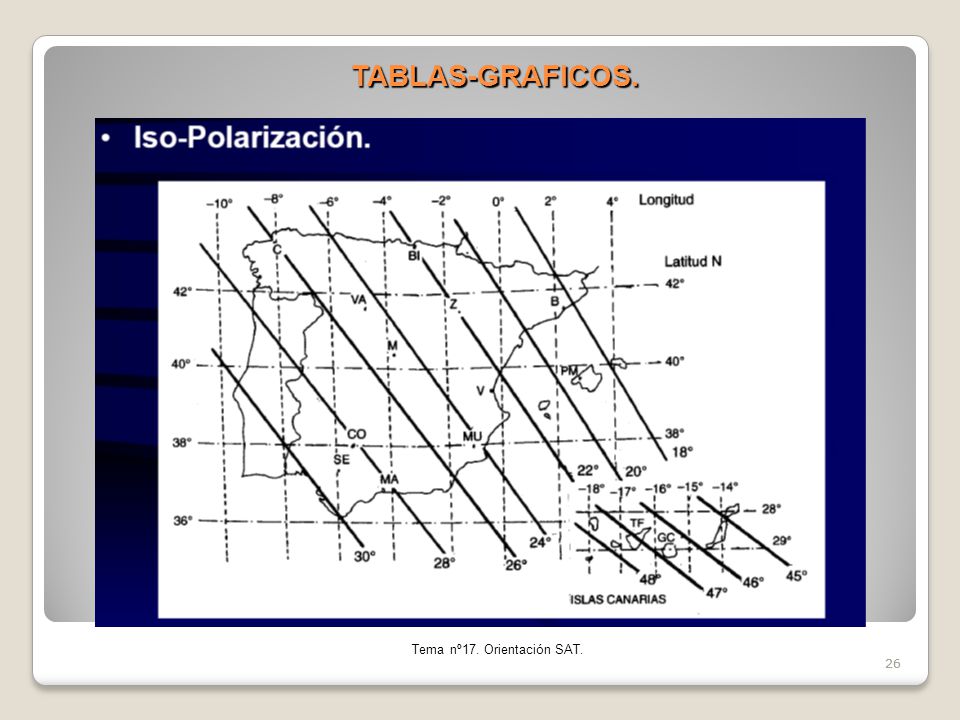

27 Tema nº17. Orientación SAT. 26 TABLAS-GRAFICOS.

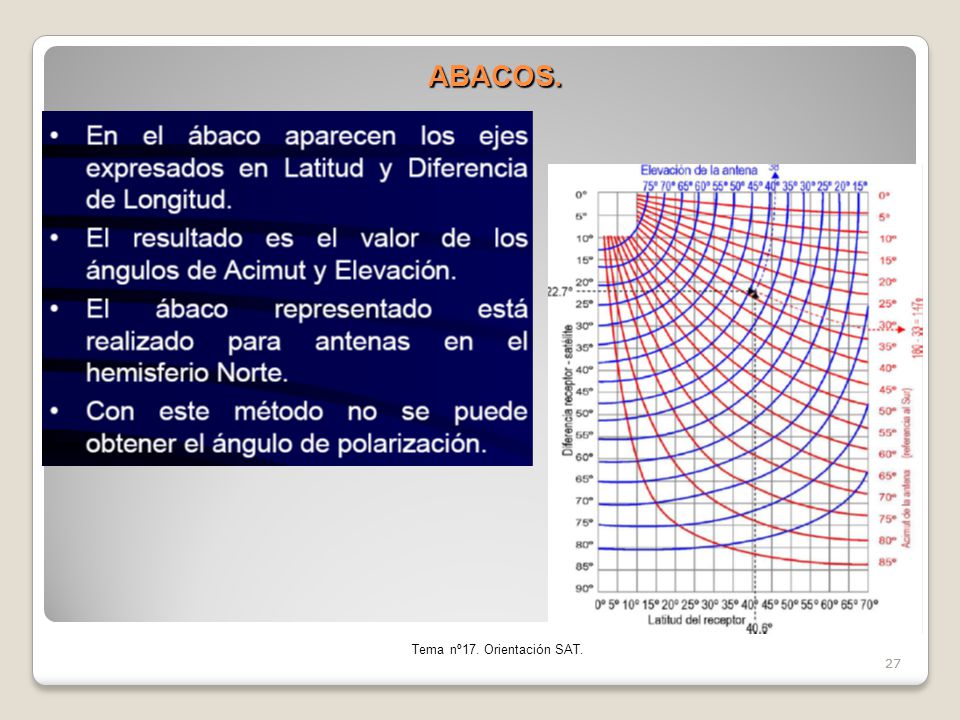

28 Tema nº17. Orientación SAT. 27 ABACOS.

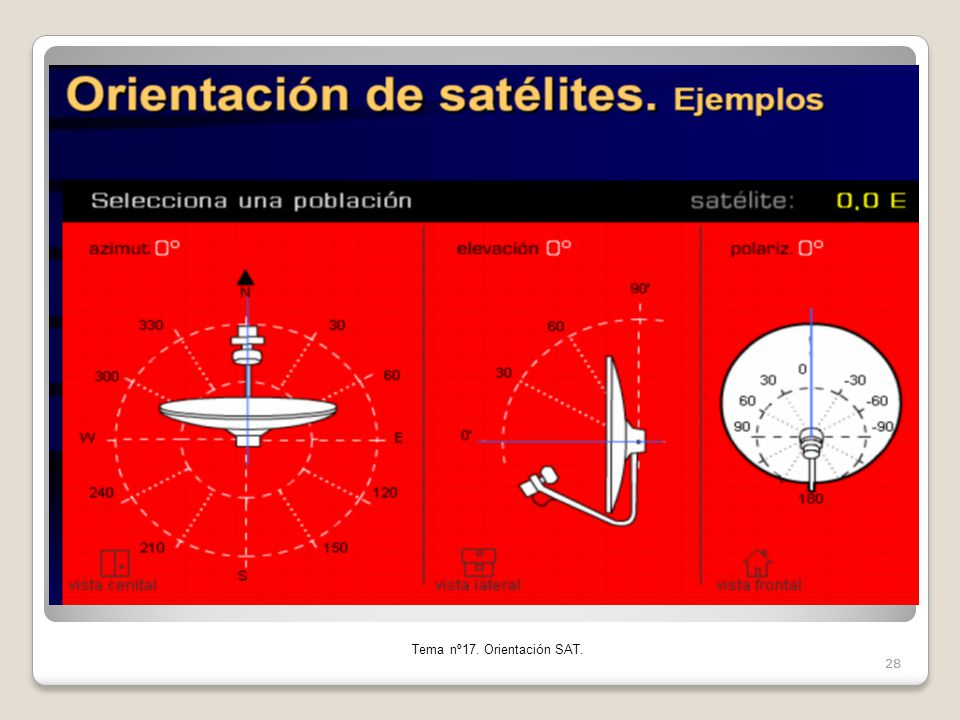

29 Tema nº17. Orientación SAT. 28

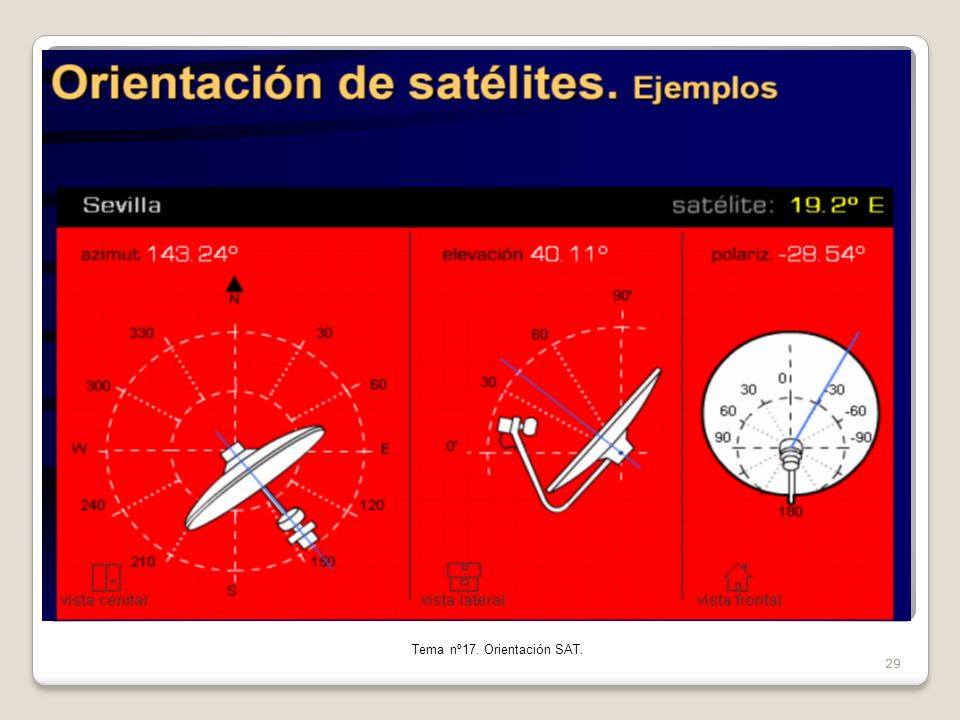

30 Tema nº17. Orientación SAT. 29

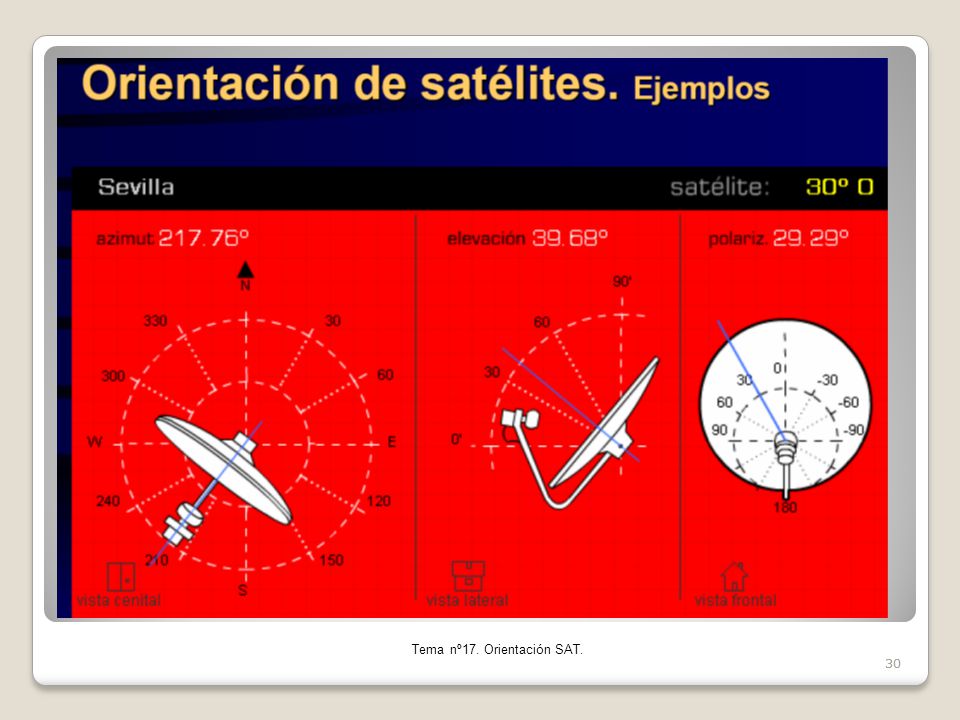

31 Tema nº17. Orientación SAT. 30

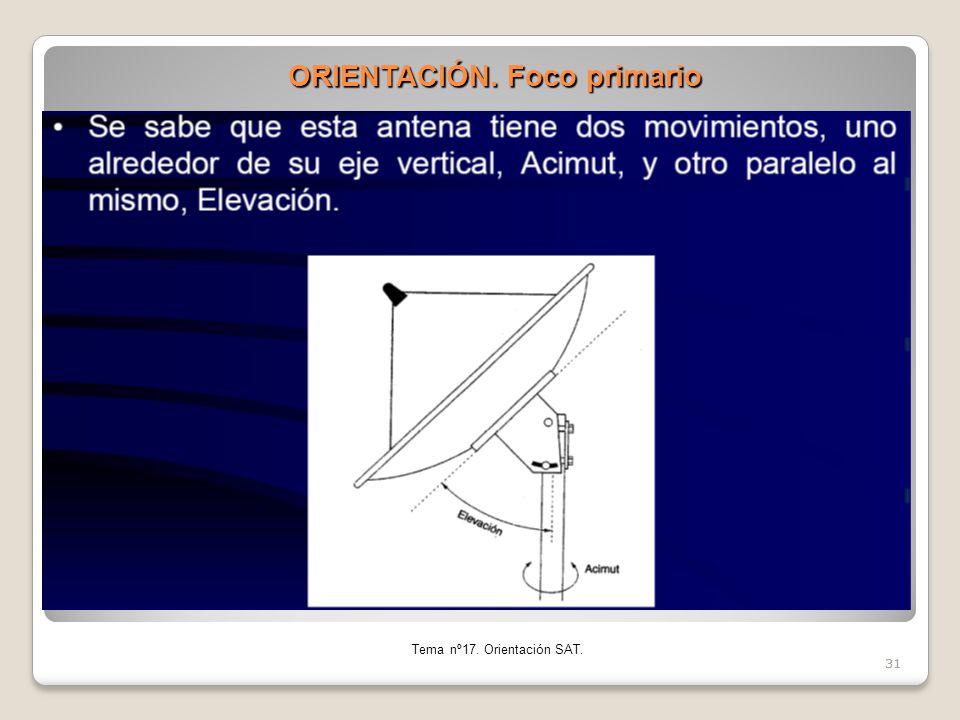

32 Tema nº17. Orientación SAT. 31 ORIENTACIÓN. Foco primario

33 Tema nº17. Orientación SAT. 32 ORIENTACIÓN. Foco primario

34 Tema nº17. Orientación SAT. 33 ORIENTACIÓN. Foco primario

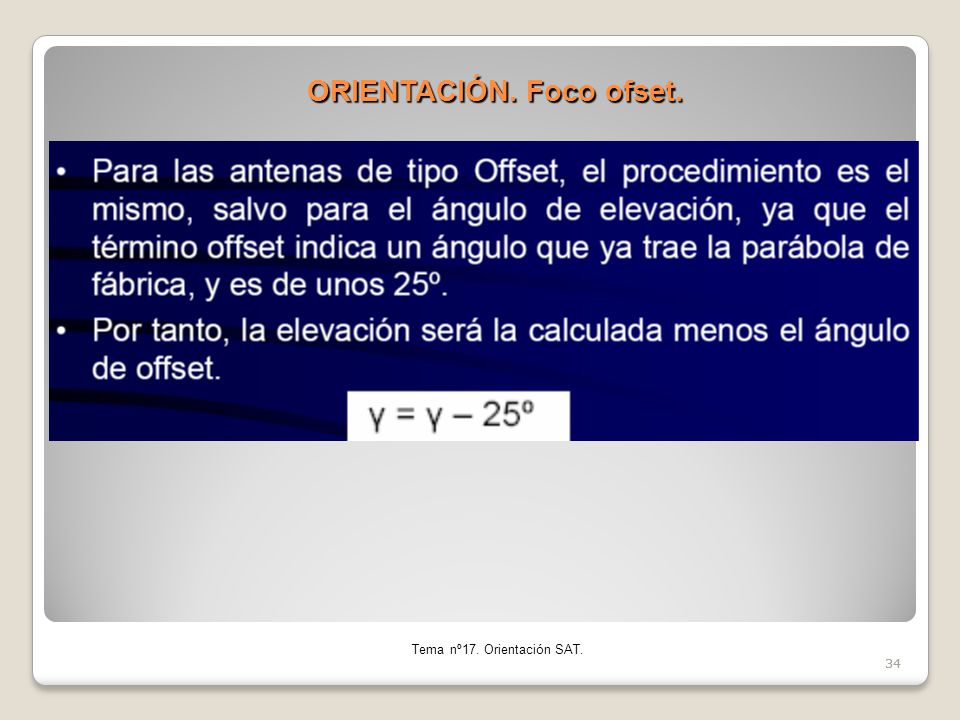

35 Tema nº17. Orientación SAT. 34 ORIENTACIÓN. Foco ofset.

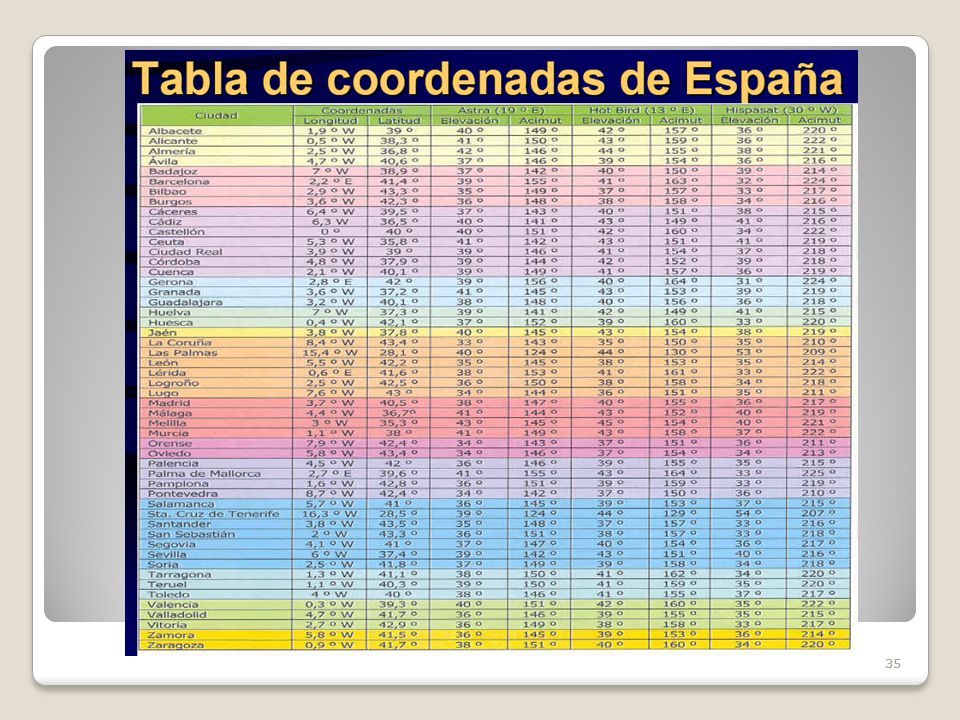

36 Tema nº17. Orientación SAT. 35
