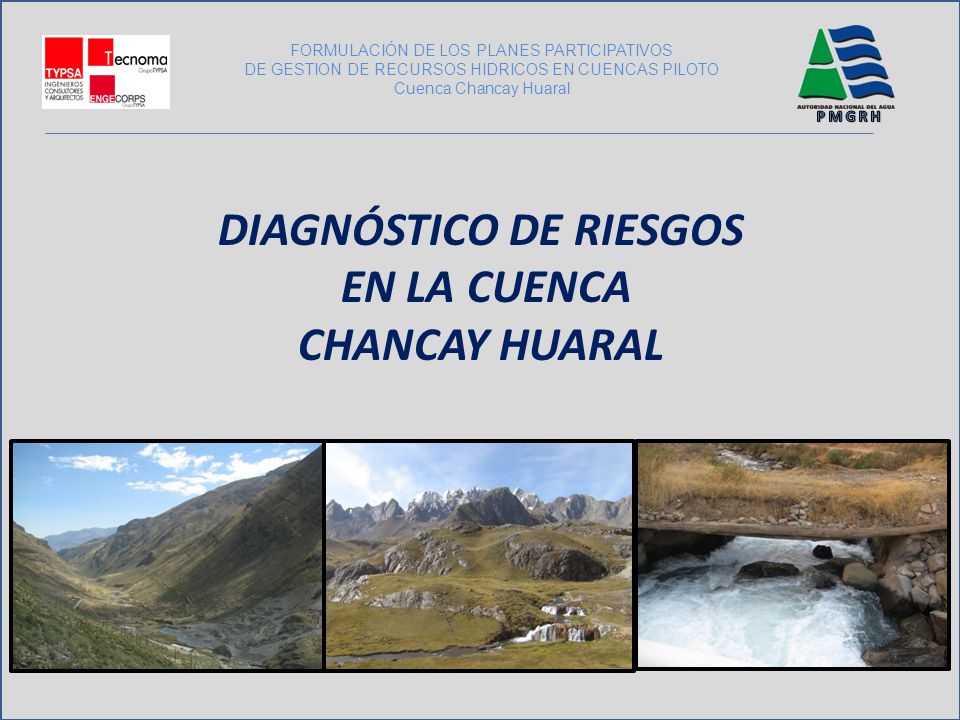

1 DIAGNÓSTICO DE RIESGOS
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH DIAGNÓSTICO DE RIESGOS EN LA CUENCA CHANCAY HUARAL

2 Objetivo del diagnóstico

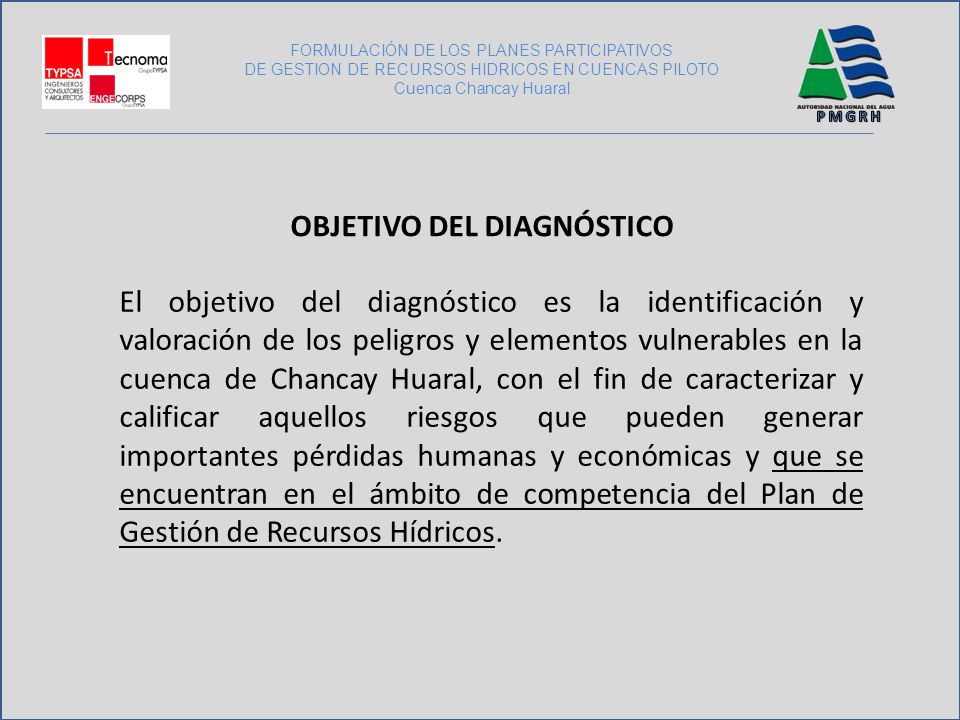

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Objetivo del diagnóstico El objetivo del diagnóstico es la identificación y valoración de los peligros y elementos vulnerables en la cuenca de Chancay Huaral, con el fin de caracterizar y calificar aquellos riesgos que pueden generar importantes pérdidas humanas y económicas y que se encuentran en el ámbito de competencia del Plan de Gestión de Recursos Hídricos.

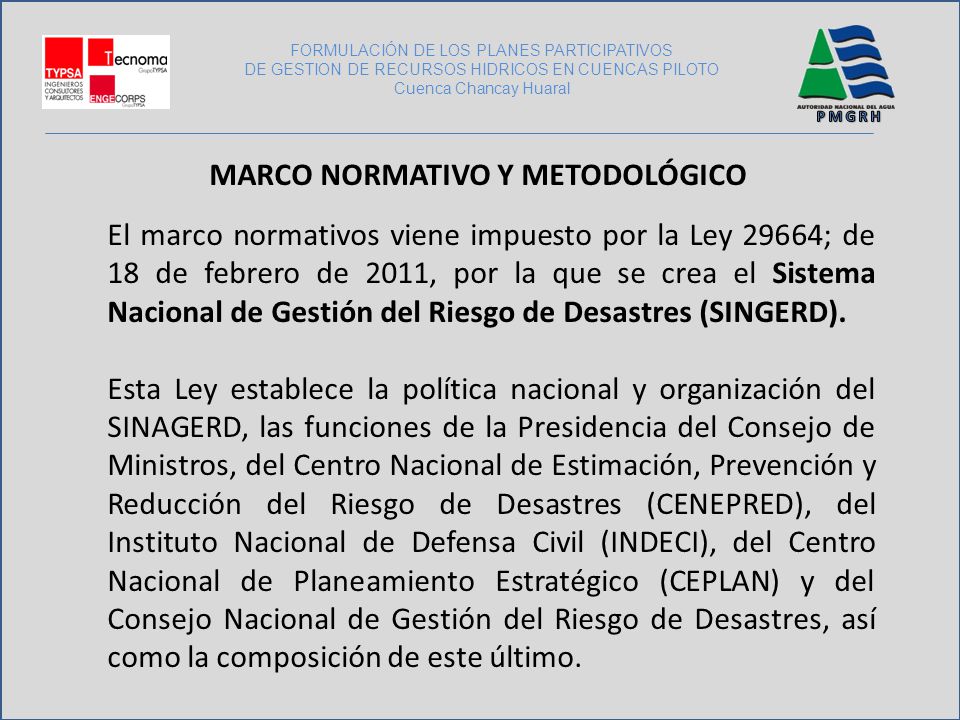

3 MARCO NORMATIVO Y METODOLÓGICO
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MARCO NORMATIVO Y METODOLÓGICO El marco normativos viene impuesto por la Ley 29664; de 18 de febrero de 2011, por la que se crea el Sistema Nacional de Gestión del Riesgo de Desastres (SINGERD). Esta Ley establece la política nacional y organización del SINAGERD, las funciones de la Presidencia del Consejo de Ministros, del Centro Nacional de Estimación, Prevención y Reducción del Riesgo de Desastres (CENEPRED), del Instituto Nacional de Defensa Civil (INDECI), del Centro Nacional de Planeamiento Estratégico (CEPLAN) y del Consejo Nacional de Gestión del Riesgo de Desastres, así como la composición de este último.

4 MARCO NORMATIVO Y METODOLÓGICO

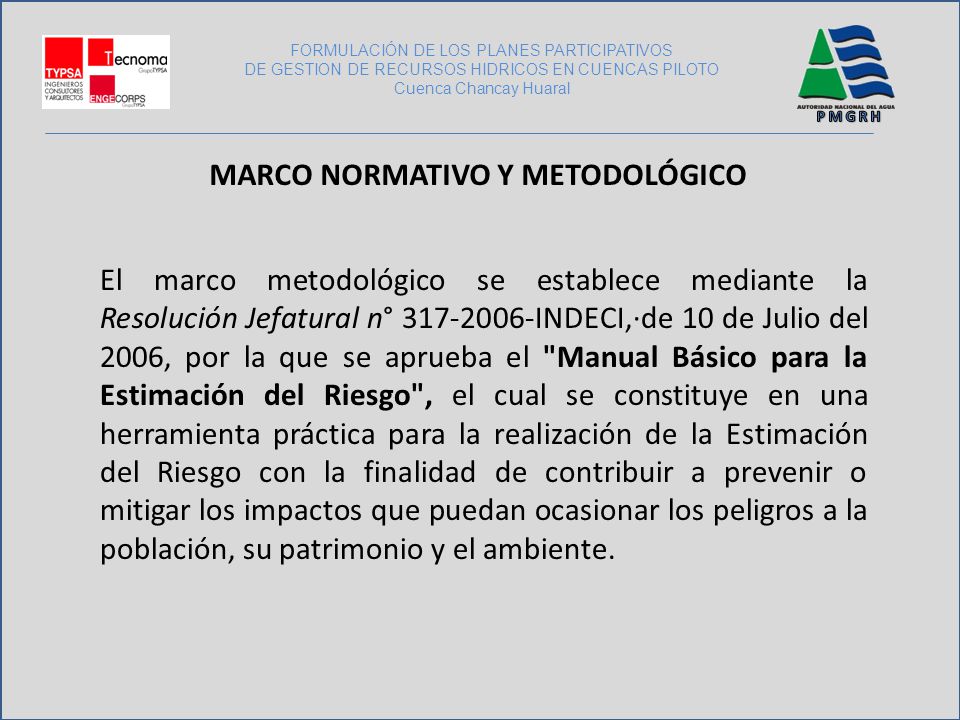

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MARCO NORMATIVO Y METODOLÓGICO El marco metodológico se establece mediante la Resolución Jefatural n° INDECI,·de 10 de Julio del 2006, por la que se aprueba el "Manual Básico para la Estimación del Riesgo", el cual se constituye en una herramienta práctica para la realización de la Estimación del Riesgo con la finalidad de contribuir a prevenir o mitigar los impactos que puedan ocasionar los peligros a la población, su patrimonio y el ambiente.

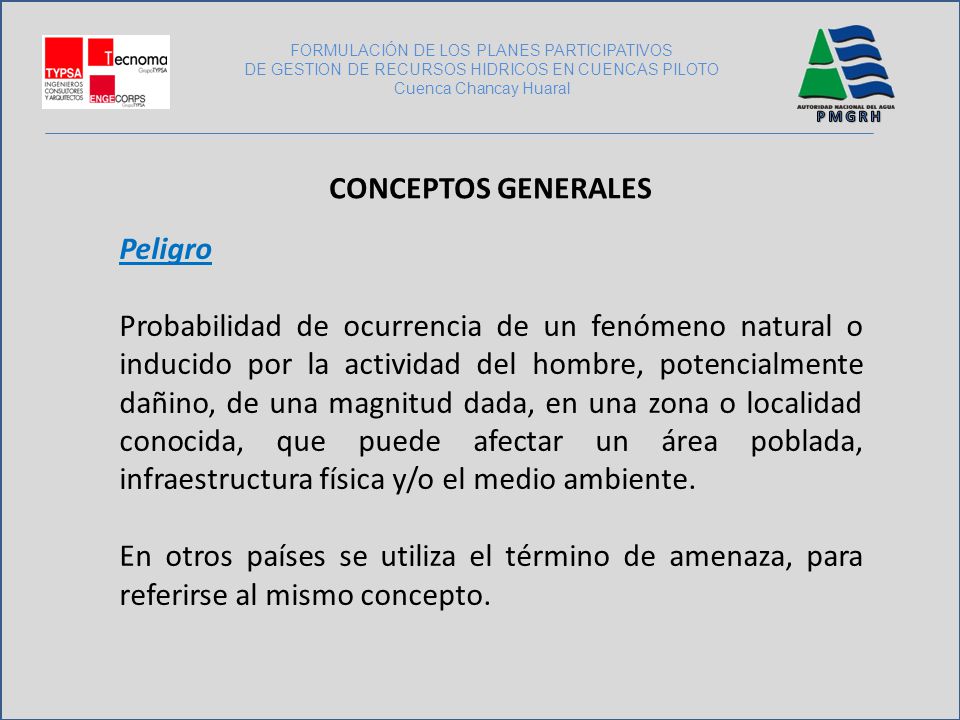

5 CONCEPTOS GENERALES Peligro
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH CONCEPTOS GENERALES Peligro Probabilidad de ocurrencia de un fenómeno natural o inducido por la actividad del hombre, potencialmente dañino, de una magnitud dada, en una zona o localidad conocida, que puede afectar un área poblada, infraestructura física y/o el medio ambiente. En otros países se utiliza el término de amenaza, para referirse al mismo concepto.

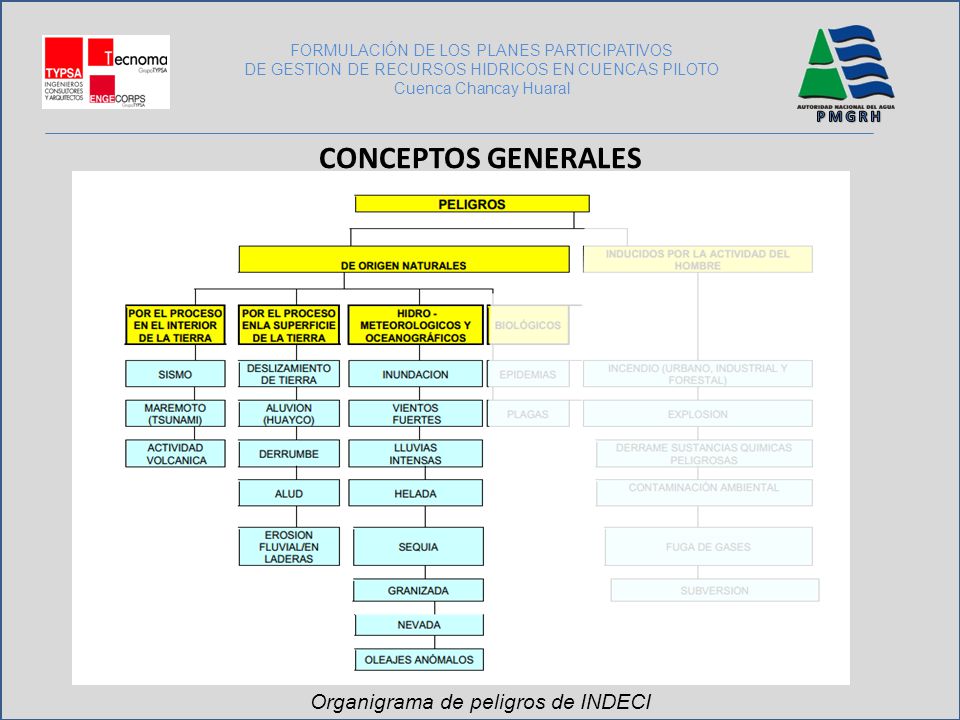

6 CONCEPTOS GENERALES Organigrama de peligros de INDECI
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH CONCEPTOS GENERALES Organigrama de peligros de INDECI

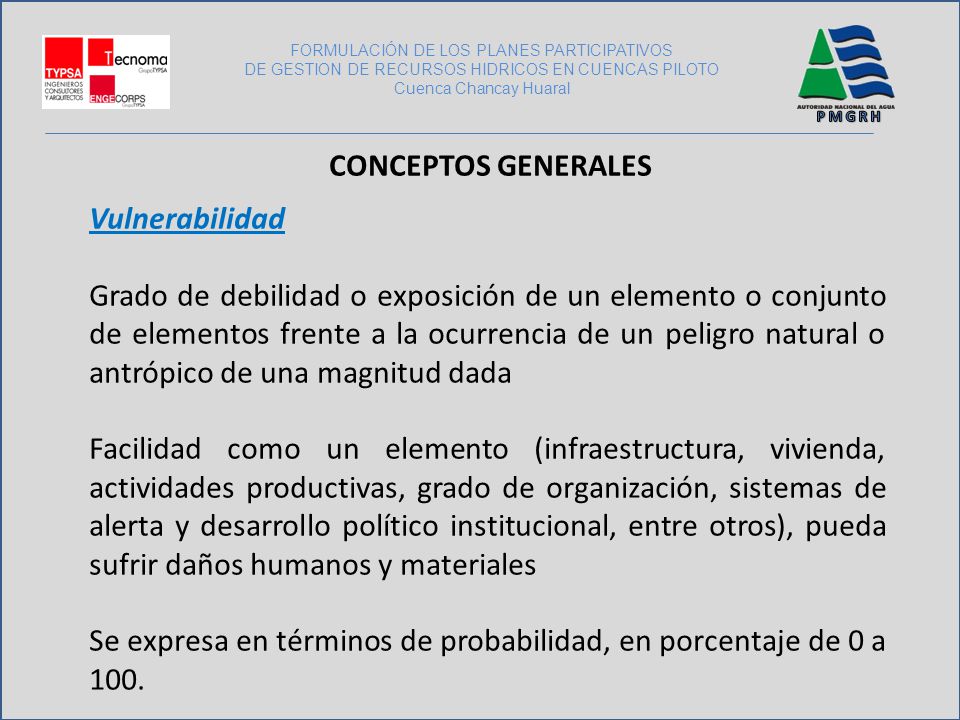

7 Se expresa en términos de probabilidad, en porcentaje de 0 a 100.
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH CONCEPTOS GENERALES Vulnerabilidad Grado de debilidad o exposición de un elemento o conjunto de elementos frente a la ocurrencia de un peligro natural o antrópico de una magnitud dada Facilidad como un elemento (infraestructura, vivienda, actividades productivas, grado de organización, sistemas de alerta y desarrollo político institucional, entre otros), pueda sufrir daños humanos y materiales Se expresa en términos de probabilidad, en porcentaje de 0 a 100.

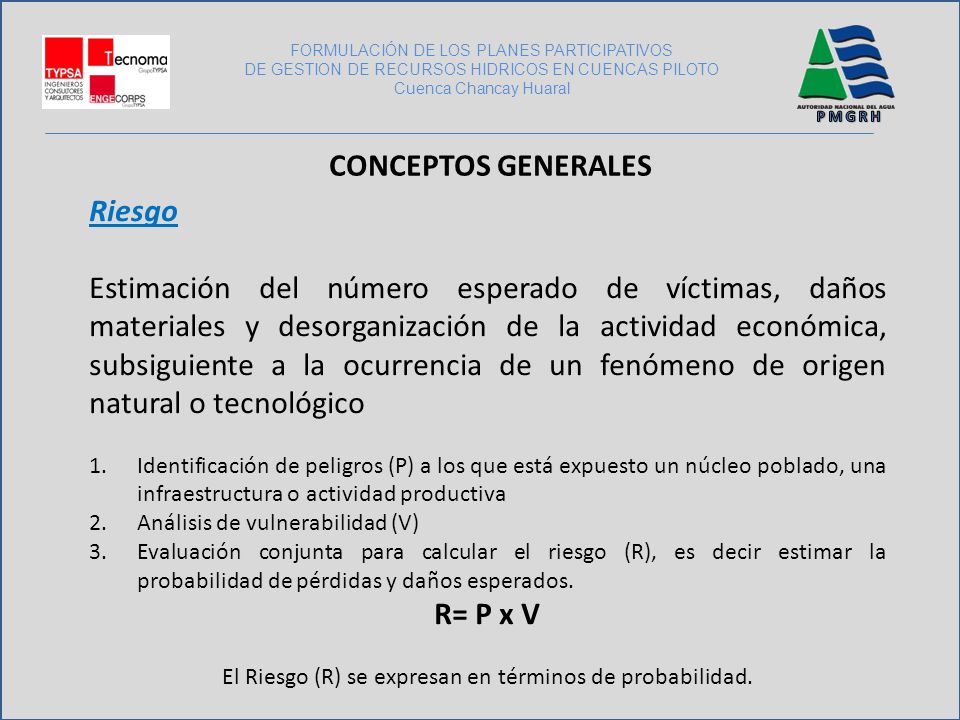

8 CONCEPTOS GENERALES R= P x V
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH CONCEPTOS GENERALES Riesgo Estimación del número esperado de víctimas, daños materiales y desorganización de la actividad económica, subsiguiente a la ocurrencia de un fenómeno de origen natural o tecnológico Identificación de peligros (P) a los que está expuesto un núcleo poblado, una infraestructura o actividad productiva Análisis de vulnerabilidad (V) Evaluación conjunta para calcular el riesgo (R), es decir estimar la probabilidad de pérdidas y daños esperados. R= P x V El Riesgo (R) se expresan en términos de probabilidad.

9 Matriz peligro - vulnerabilidad

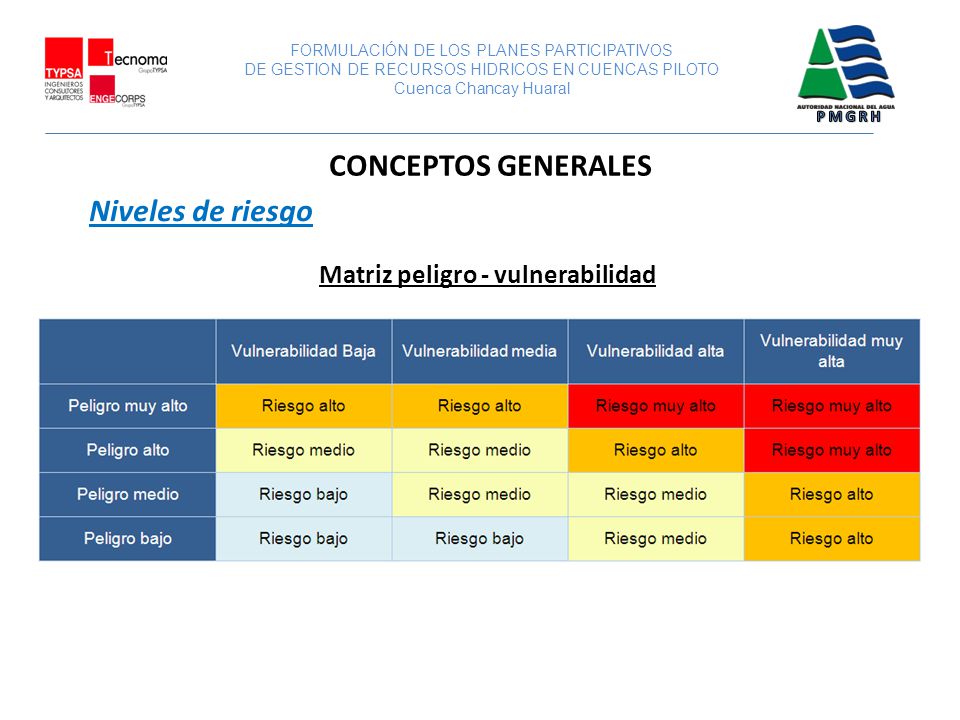

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH CONCEPTOS GENERALES Niveles de riesgo Matriz peligro - vulnerabilidad

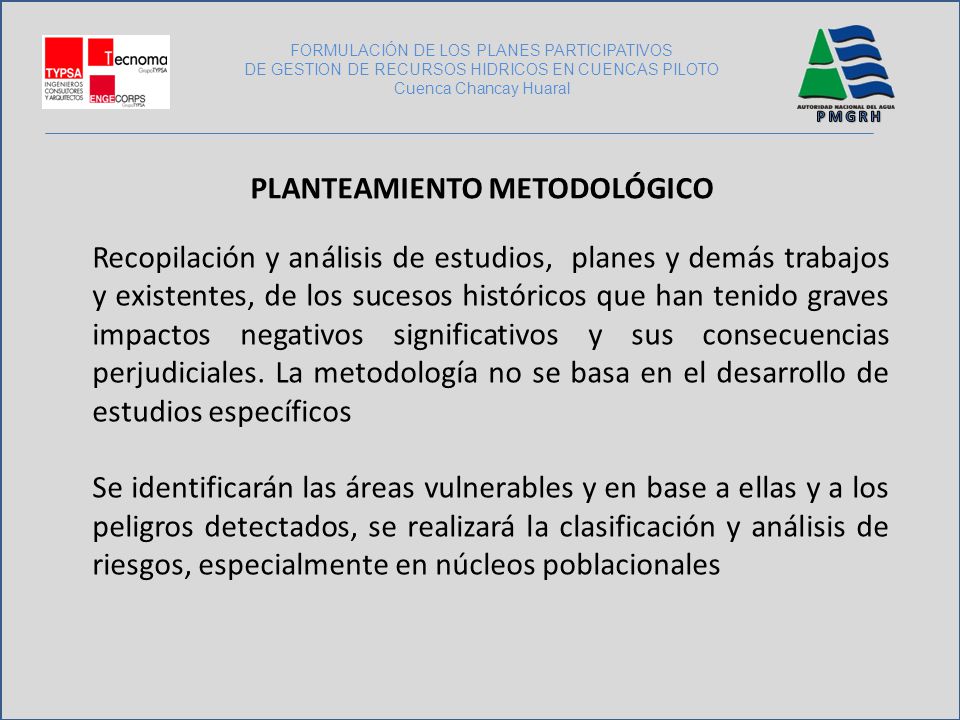

10 PLANTEAMIENTO METODOLÓGICO
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH PLANTEAMIENTO METODOLÓGICO Recopilación y análisis de estudios, planes y demás trabajos y existentes, de los sucesos históricos que han tenido graves impactos negativos significativos y sus consecuencias perjudiciales. La metodología no se basa en el desarrollo de estudios específicos Se identificarán las áreas vulnerables y en base a ellas y a los peligros detectados, se realizará la clasificación y análisis de riesgos, especialmente en núcleos poblacionales

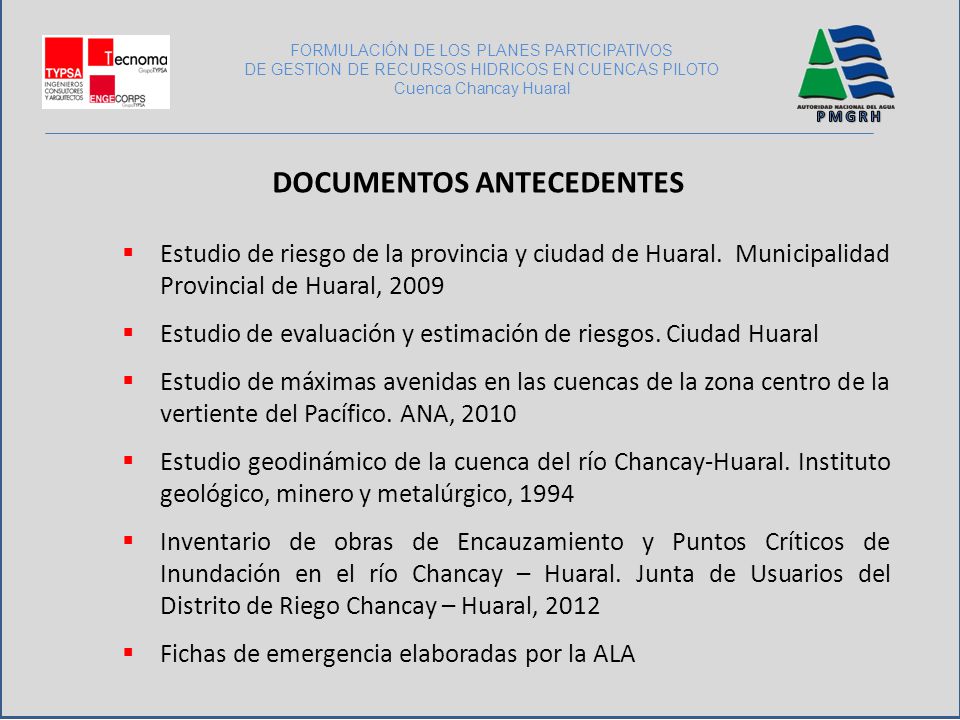

11 DOCUMENTOS antecedentes
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH DOCUMENTOS antecedentes Estudio de riesgo de la provincia y ciudad de Huaral. Municipalidad Provincial de Huaral, 2009 Estudio de evaluación y estimación de riesgos. Ciudad Huaral Estudio de máximas avenidas en las cuencas de la zona centro de la vertiente del Pacífico. ANA, 2010 Estudio geodinámico de la cuenca del río Chancay-Huaral. Instituto geológico, minero y metalúrgico, 1994 Inventario de obras de Encauzamiento y Puntos Críticos de Inundación en el río Chancay – Huaral. Junta de Usuarios del Distrito de Riego Chancay – Huaral, 2012 Fichas de emergencia elaboradas por la ALA

12 PARTICIPACIÓN DEL GTT de gestión de riesgos

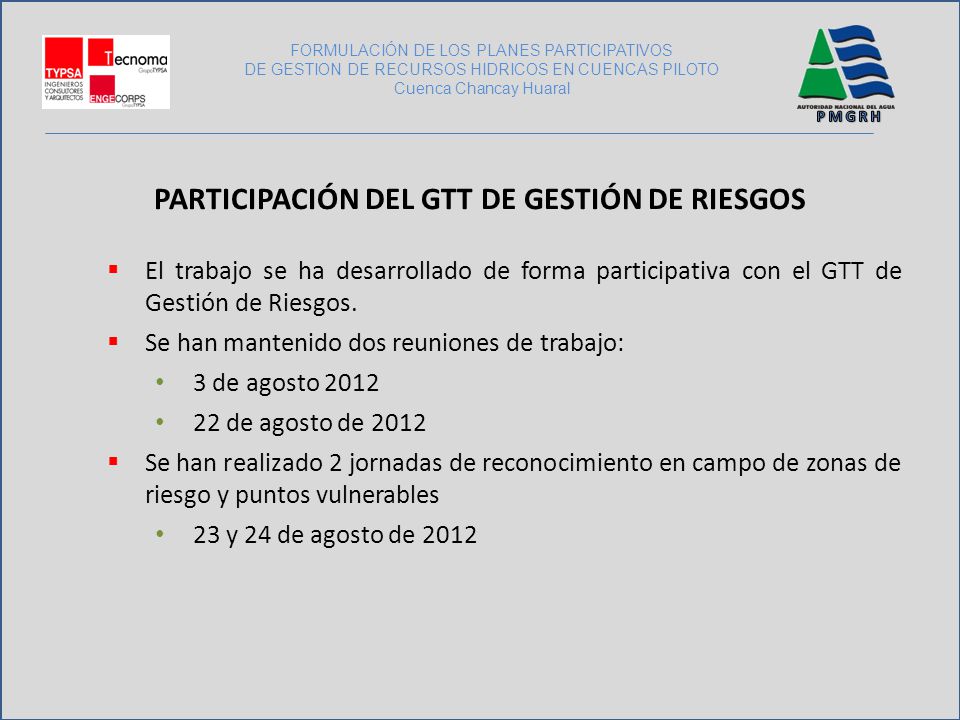

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PARTICIPACIÓN DEL GTT de gestión de riesgos El trabajo se ha desarrollado de forma participativa con el GTT de Gestión de Riesgos. Se han mantenido dos reuniones de trabajo: 3 de agosto 2012 22 de agosto de 2012 Se han realizado 2 jornadas de reconocimiento en campo de zonas de riesgo y puntos vulnerables 23 y 24 de agosto de 2012 PMGRH

13 PARTICIPACIÓN DEL GTT de gestión de riesgos
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH PARTICIPACIÓN DEL GTT de gestión de riesgos Reunión participativa de 3 de agosto 2012 Identificación de peligros Generación de primera matriz de vulnerabilidad, causas y efectos Localización de puntos de críticos

14 PARTICIPACIÓN DEL GTT de gestión de riesgos

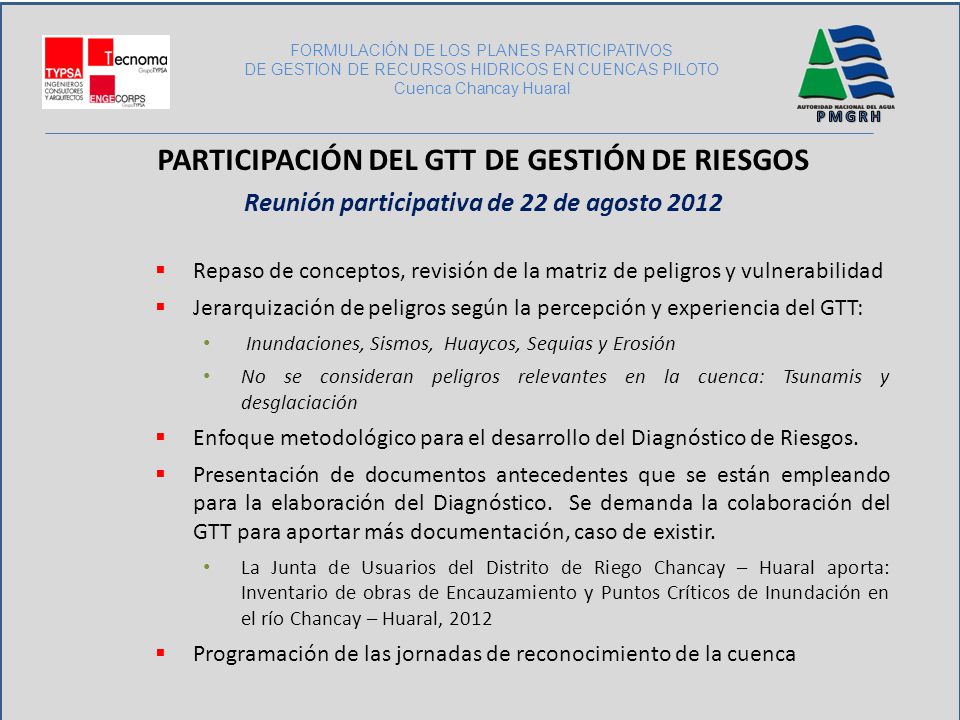

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH PARTICIPACIÓN DEL GTT de gestión de riesgos Reunión participativa de 22 de agosto 2012 Repaso de conceptos, revisión de la matriz de peligros y vulnerabilidad Jerarquización de peligros según la percepción y experiencia del GTT: Inundaciones, Sismos, Huaycos, Sequias y Erosión No se consideran peligros relevantes en la cuenca: Tsunamis y desglaciación Enfoque metodológico para el desarrollo del Diagnóstico de Riesgos. Presentación de documentos antecedentes que se están empleando para la elaboración del Diagnóstico. Se demanda la colaboración del GTT para aportar más documentación, caso de existir. La Junta de Usuarios del Distrito de Riego Chancay – Huaral aporta: Inventario de obras de Encauzamiento y Puntos Críticos de Inundación en el río Chancay – Huaral, 2012 Programación de las jornadas de reconocimiento de la cuenca

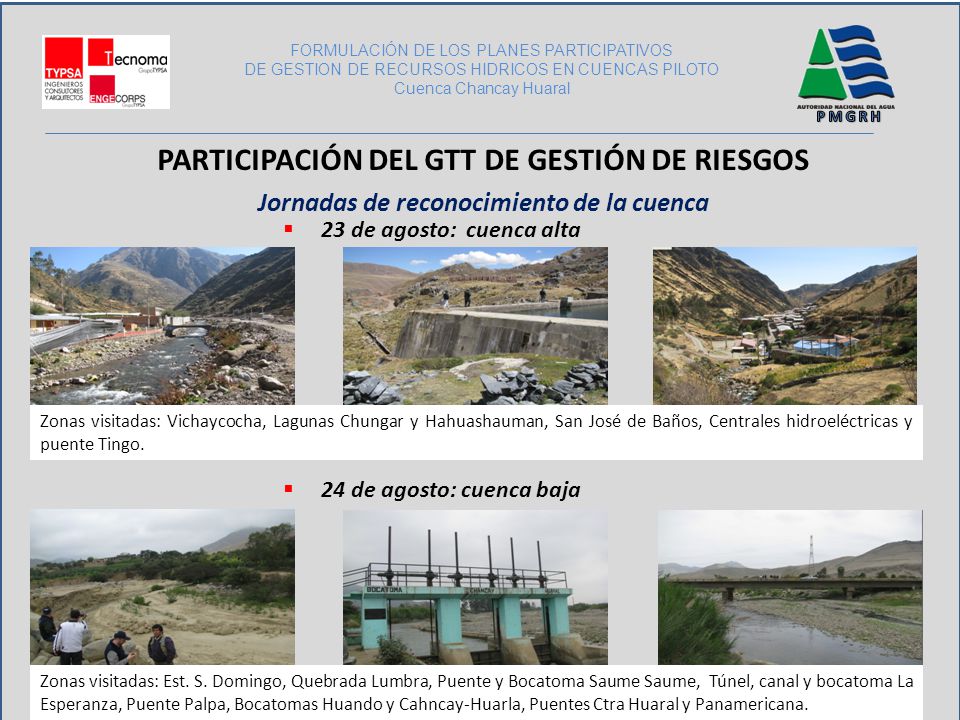

15 PARTICIPACIÓN DEL GTT de gestión de riesgos
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH PARTICIPACIÓN DEL GTT de gestión de riesgos Jornadas de reconocimiento de la cuenca 23 de agosto: cuenca alta 24 de agosto: cuenca baja Zonas visitadas: Vichaycocha, Lagunas Chungar y Hahuashauman, San José de Baños, Centrales hidroeléctricas y puente Tingo. Zonas visitadas: Est. S. Domingo, Quebrada Lumbra, Puente y Bocatoma Saume Saume, Túnel, canal y bocatoma La Esperanza, Puente Palpa, Bocatomas Huando y Cahncay-Huarla, Puentes Ctra Huaral y Panamericana.

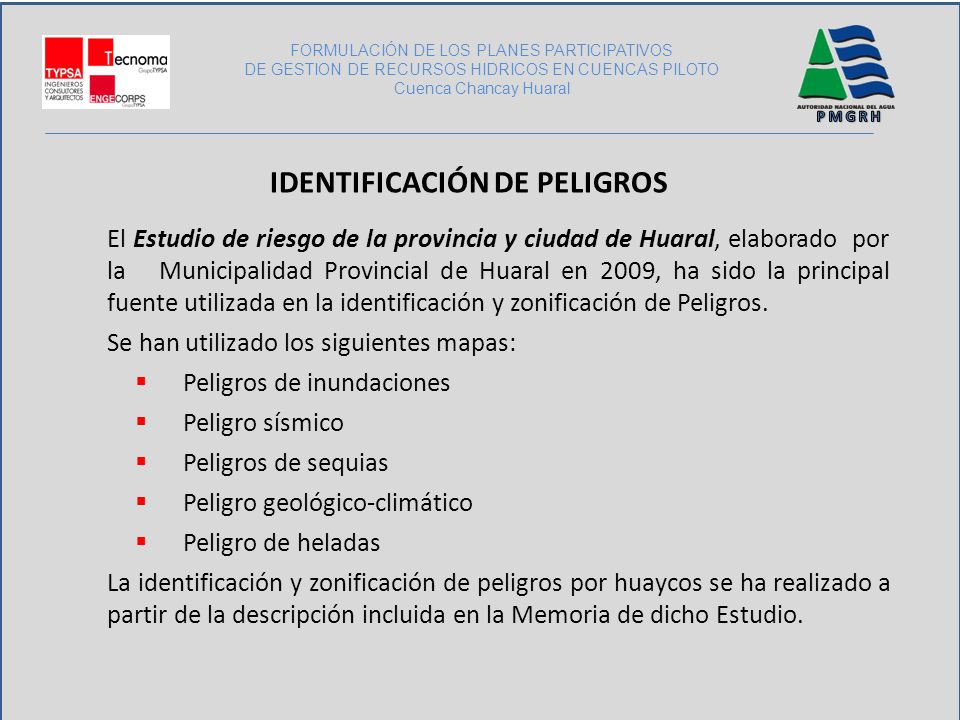

16 Identificación de peligros
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Identificación de peligros El Estudio de riesgo de la provincia y ciudad de Huaral, elaborado por la Municipalidad Provincial de Huaral en 2009, ha sido la principal fuente utilizada en la identificación y zonificación de Peligros. Se han utilizado los siguientes mapas: Peligros de inundaciones Peligro sísmico Peligros de sequias Peligro geológico-climático Peligro de heladas La identificación y zonificación de peligros por huaycos se ha realizado a partir de la descripción incluida en la Memoria de dicho Estudio.

17 Identificación de peligros

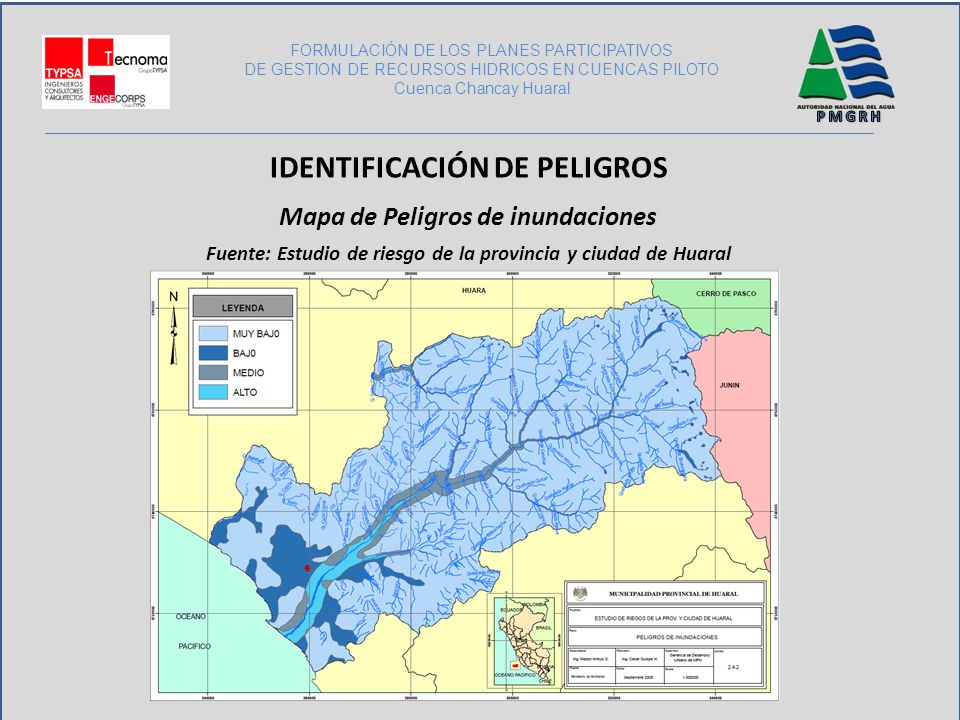

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Identificación de peligros Mapa de Peligros de inundaciones Fuente: Estudio de riesgo de la provincia y ciudad de Huaral

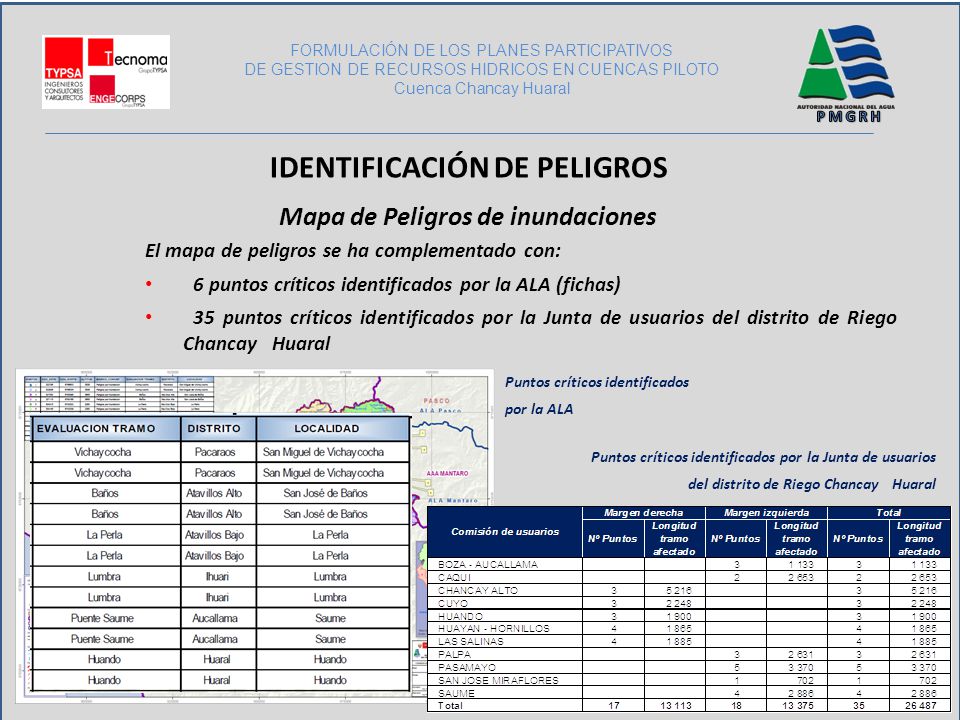

18 Identificación de peligros Mapa de Peligros de inundaciones
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Identificación de peligros Mapa de Peligros de inundaciones El mapa de peligros se ha complementado con: 6 puntos críticos identificados por la ALA (fichas) 35 puntos críticos identificados por la Junta de usuarios del distrito de Riego Chancay Huaral Puntos críticos identificados por la ALA Puntos críticos identificados por la Junta de usuarios del distrito de Riego Chancay Huaral

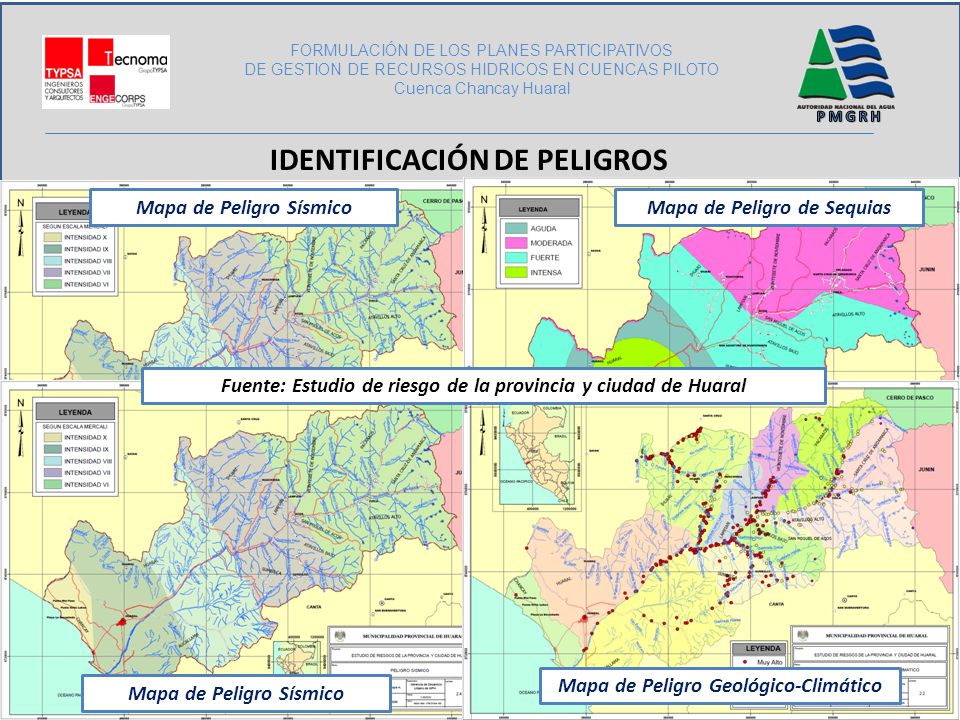

19 Identificación de peligros
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Identificación de peligros Mapa de Peligro Sísmico Mapa de Peligro de Sequias Fuente: Estudio de riesgo de la provincia y ciudad de Huaral Mapa de Peligro Geológico-Climático Mapa de Peligro Sísmico

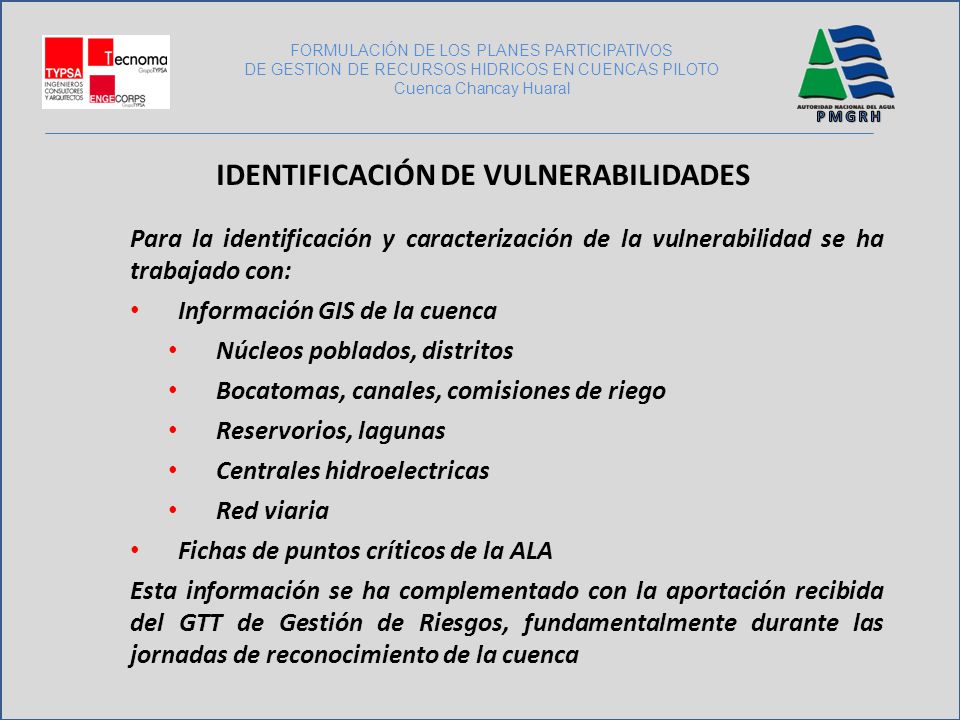

20 Identificación de vulnerabilidades
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Identificación de vulnerabilidades Para la identificación y caracterización de la vulnerabilidad se ha trabajado con: Información GIS de la cuenca Núcleos poblados, distritos Bocatomas, canales, comisiones de riego Reservorios, lagunas Centrales hidroelectricas Red viaria Fichas de puntos críticos de la ALA Esta información se ha complementado con la aportación recibida del GTT de Gestión de Riesgos, fundamentalmente durante las jornadas de reconocimiento de la cuenca

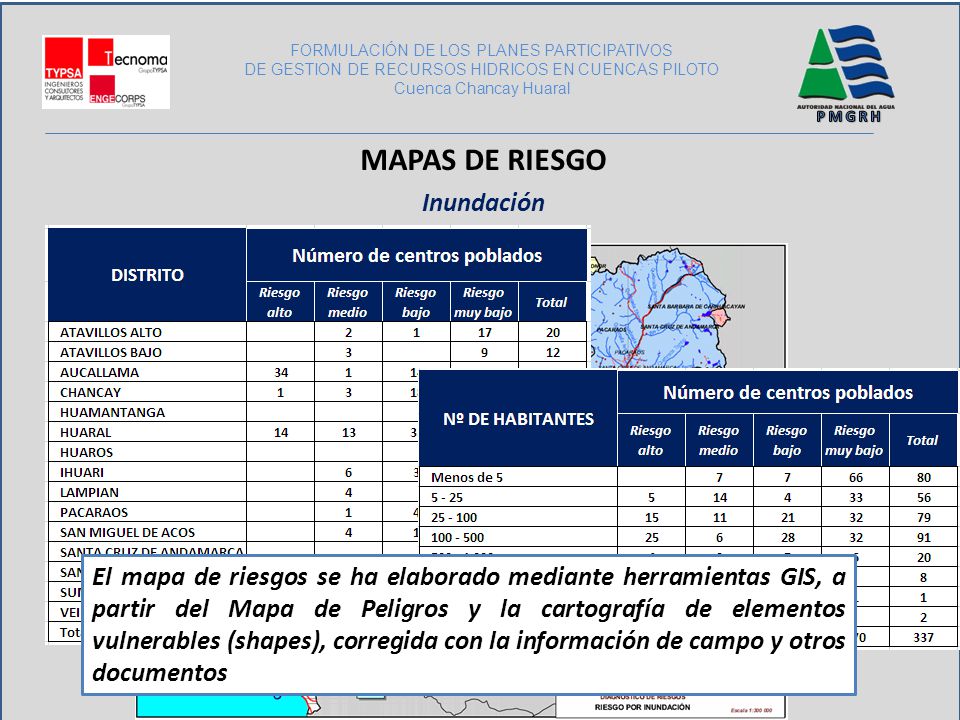

21 MAPAS DE RIESGO Inundación
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MAPAS DE RIESGO Inundación El mapa de riesgos se ha elaborado mediante herramientas GIS, a partir del Mapa de Peligros y la cartografía de elementos vulnerables (shapes), corregida con la información de campo y otros documentos

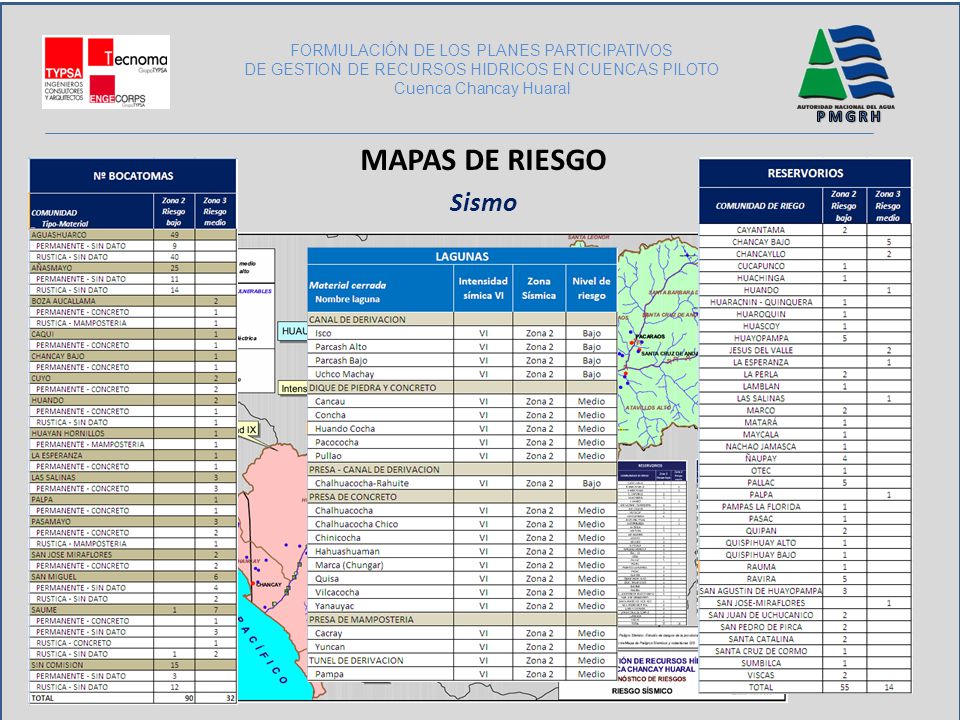

22 MAPAS DE RIESGO Sismo FORMULACIÓN DE LOS PLANES PARTICIPATIVOS
DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MAPAS DE RIESGO Sismo

23 MAPAS DE RIESGO Sequias FORMULACIÓN DE LOS PLANES PARTICIPATIVOS
DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MAPAS DE RIESGO Sequias

24 MAPAS DE RIESGO Huaycos FORMULACIÓN DE LOS PLANES PARTICIPATIVOS
DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MAPAS DE RIESGO Huaycos

25 (erosión, deslizamiento, derrumbes)

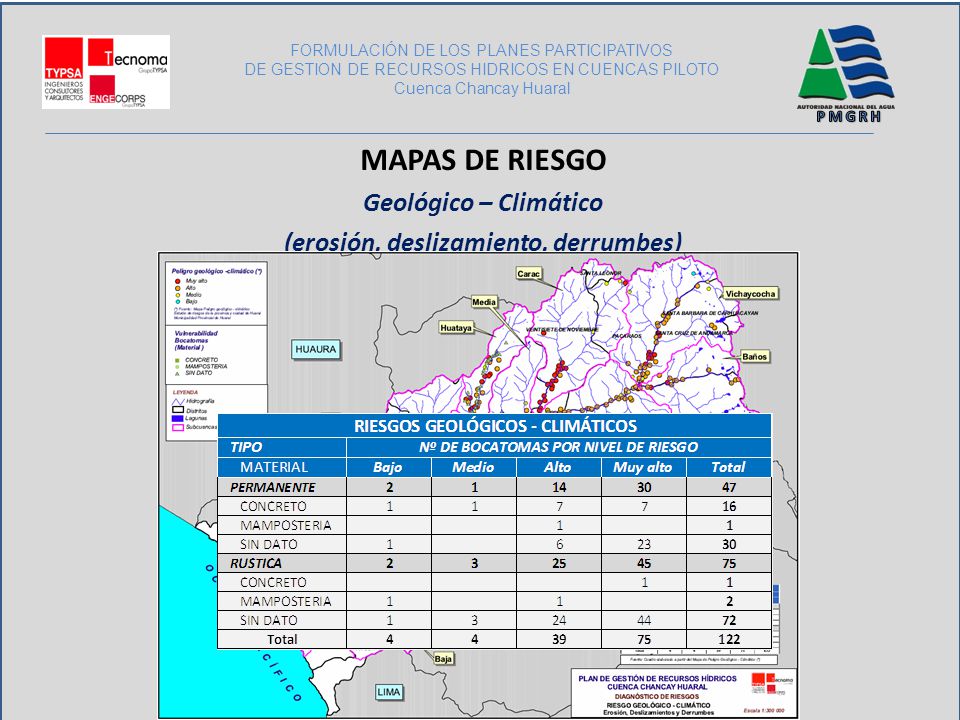

FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MAPAS DE RIESGO Geológico – Climático (erosión, deslizamiento, derrumbes)

26 MAPAS DE RIESGO Heladas FORMULACIÓN DE LOS PLANES PARTICIPATIVOS

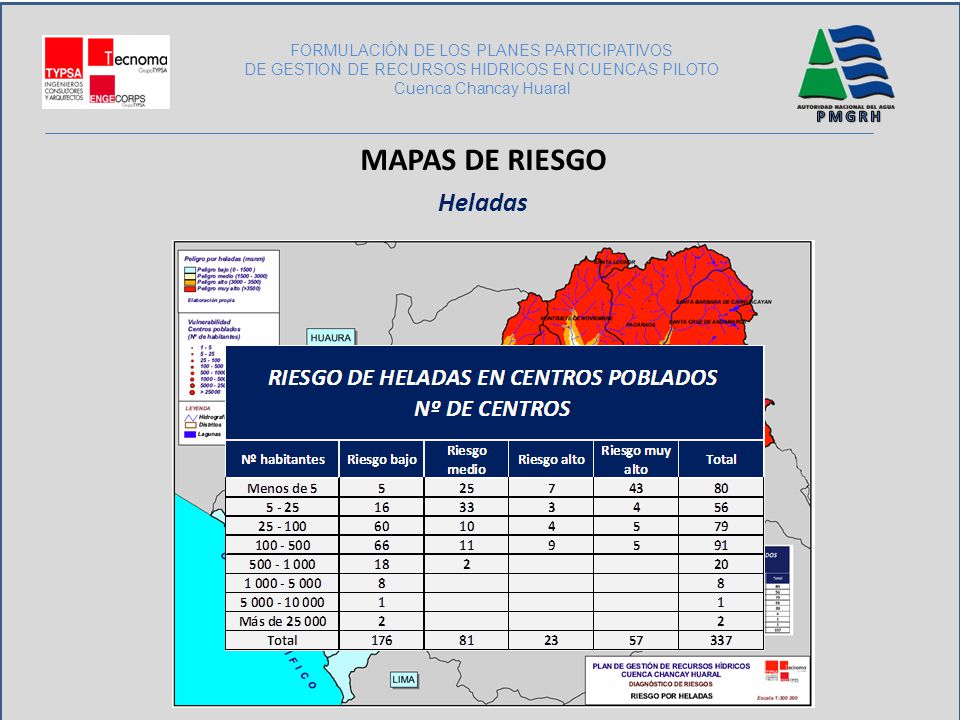

DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH MAPAS DE RIESGO Heladas

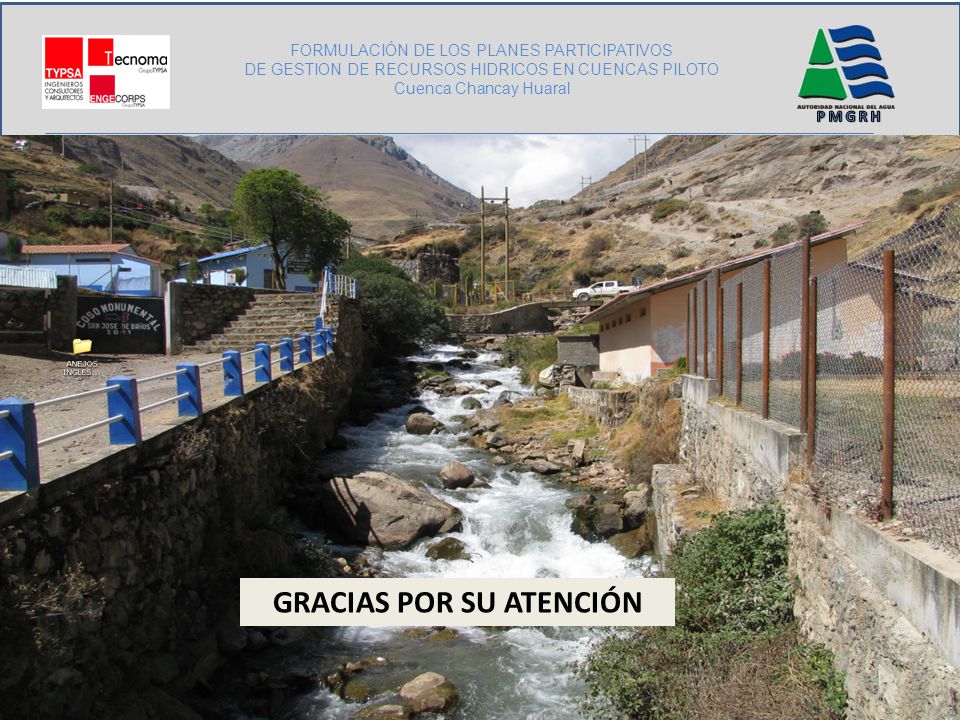

27 Gracias por su atención
FORMULACIÓN DE LOS PLANES PARTICIPATIVOS DE GESTION DE RECURSOS HIDRICOS EN CUENCAS PILOTO Cuenca Chancay Huaral PMGRH Gracias por su atención
