1 Conferencia # 14 Introducción: Amplificadores de Video
TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales)

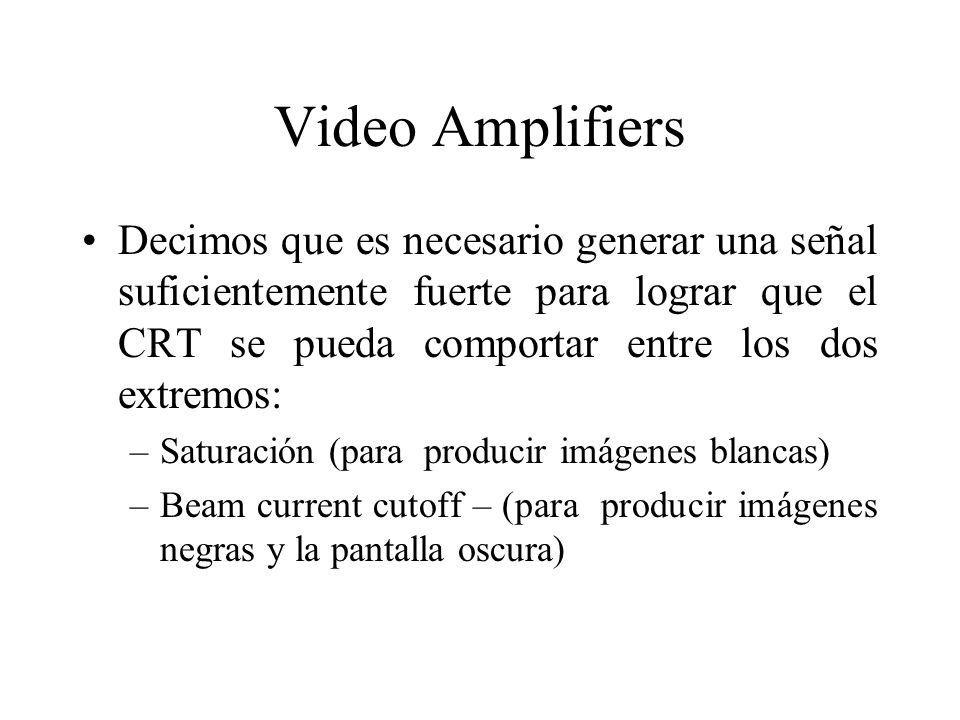

2 Video Amplifiers Decimos que es necesario generar una señal suficientemente fuerte para lograr que el CRT se pueda comportar entre los dos extremos: Saturación (para producir imágenes blancas) Beam current cutoff – (para producir imágenes negras y la pantalla oscura)

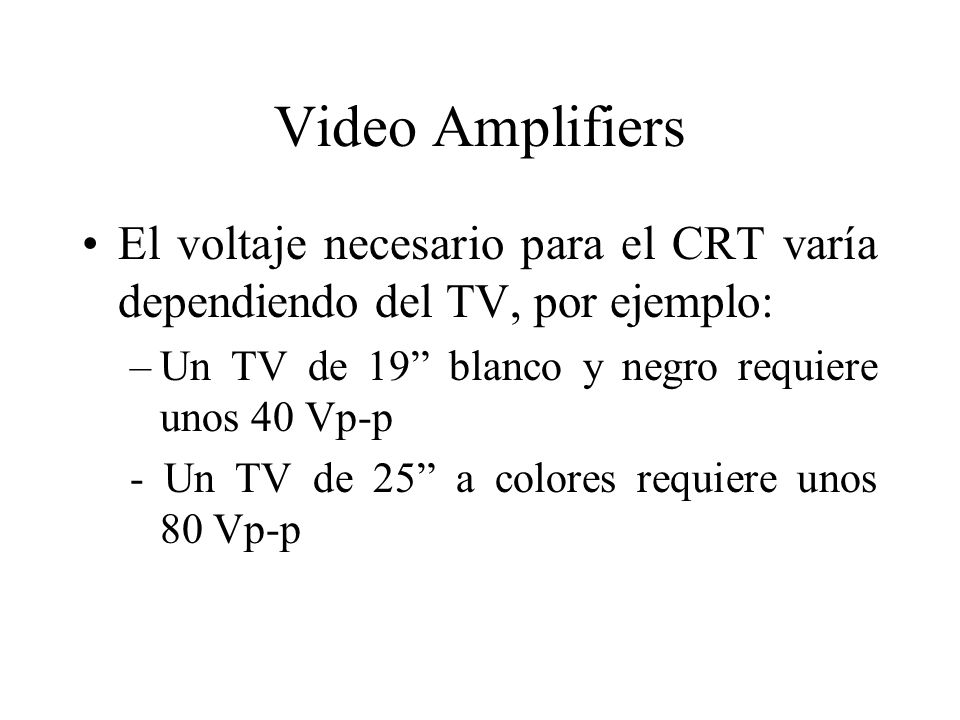

3 Video Amplifiers El voltaje necesario para el CRT varía dependiendo del TV, por ejemplo: Un TV de 19” blanco y negro requiere unos 40 Vp-p - Un TV de 25” a colores requiere unos Vp-p

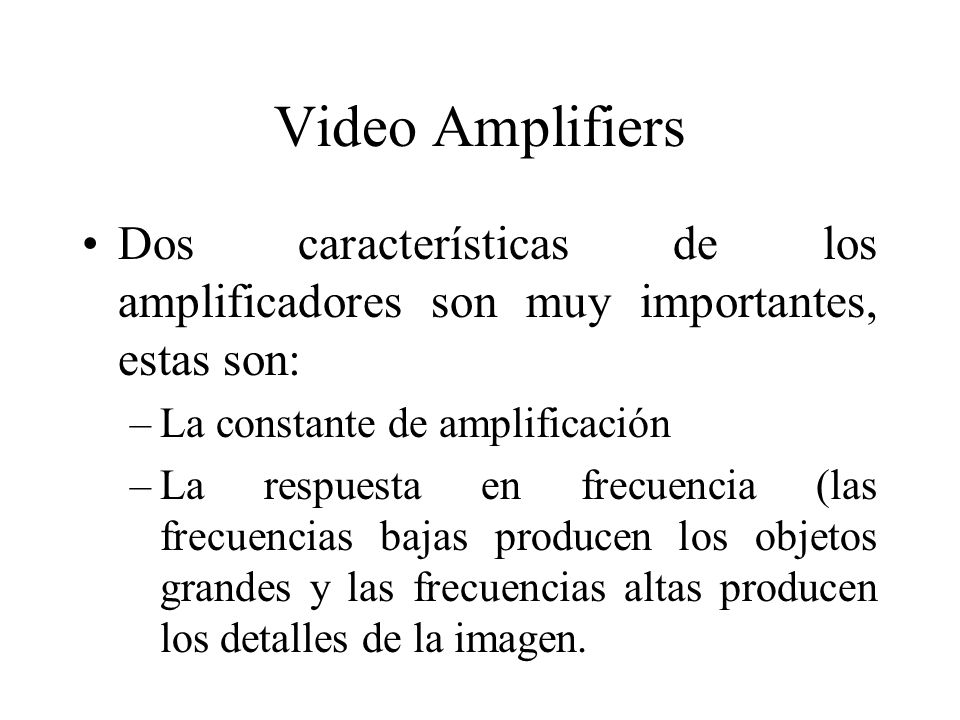

4 Video Amplifiers Dos características de los amplificadores son muy importantes, estas son: La constante de amplificación La respuesta en frecuencia (las frecuencias bajas producen los objetos grandes y las frecuencias altas producen los detalles de la imagen.

5 Video Amplifiers Vi Vo Amplificador de Video
Constante de Amplificación -  Respuesta en frecuencia - H(f) Vi Vo

6 Video Amplifiers Un amplificador de video requiere una respuesta en frecuencia razonablemente plana (“flat”) en el intérvalo que se muestra a continuación:

7 Respuesta en frecuencia
Video Amplifiers Respuesta en frecuencia TV Blanco y Negro TV a colores 3 M[Hz] H(f) f [Hz] 20 [Hz] 4.2 M[Hz]

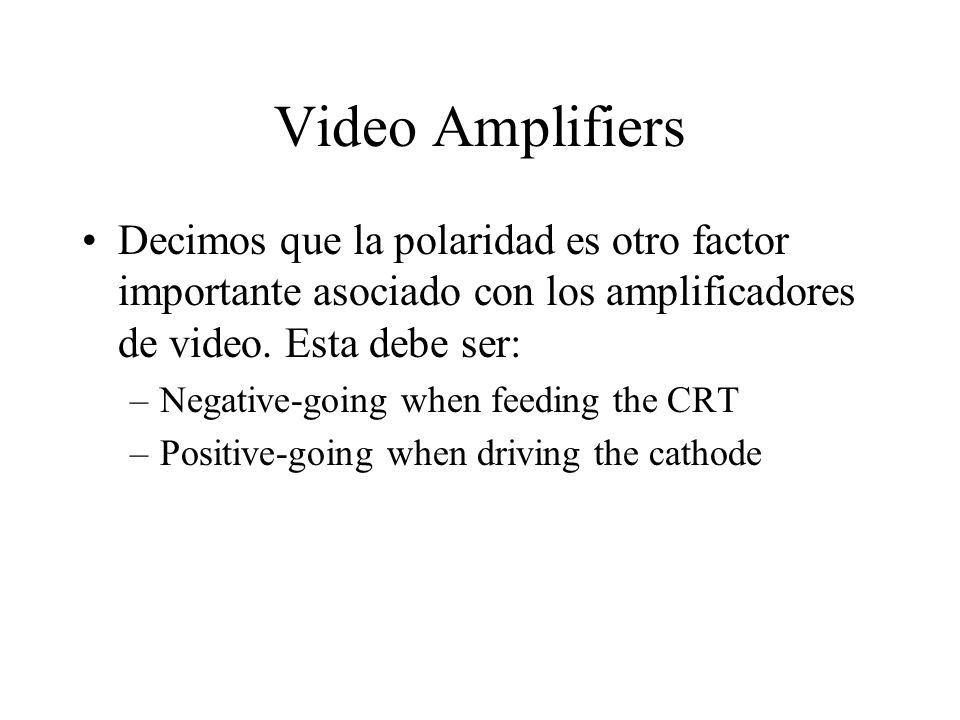

8 Video Amplifiers Decimos que la polaridad es otro factor importante asociado con los amplificadores de video. Esta debe ser: Negative-going when feeding the CRT Positive-going when driving the cathode

9 Video Amplifiers Una polaridad invertida produce una imagen “negativa” como en la fotografía, donde lo que es blanco aparece como negro y viceversa.

10 Video Amplifiers En los televisores modernos se utiliza “Large Scale Integration” (LSI) un chip de 28 pines (o equivalente) que combina las funciones de: Luminance Chrominance

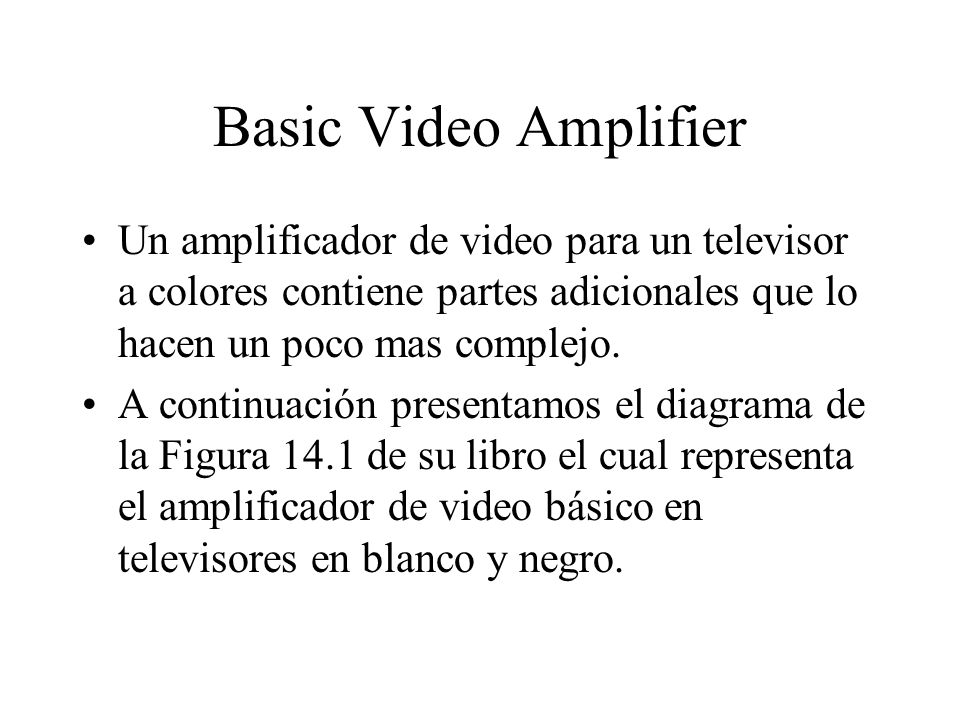

11 Basic Video Amplifier Un amplificador de video para un televisor a colores contiene partes adicionales que lo hacen un poco mas complejo. A continuación presentamos el diagrama de la Figura 14.1 de su libro el cual representa el amplificador de video básico en televisores en blanco y negro.

12 Figure 14. 1 Black and White set block diagram
Basic Video Amplifier Det Video Amps Light Sensor DC restorer Contrast peaking AGC Sync V H Retrace Blanking CRT Figure Black and White set block diagram

13 Basic Video Amplifier Un amplificador típico tiene:
3 etapas DC-coupled voltage amplifier seguidas por un medium power output stage hacia el CRT. Usualmente están contenidas en un solo IC. La señal puede ser aplicada tanto al cátodo como al “control grid” del CRT.

14 Próximas Clases Blanking Pulses Sound Takeoff Composite Video Signal
Controlling CRT Brightness DC Restoration Frequency Response Retrace Blanking

15 Asignación Busque información sobre amplificadores de video. (Imprima literatura sobre dos modelos diferentes). Debe estar leyendo el capítulo 14 de su libro.
