1 Energía Eólica Cabañeros, Irene Gomez Cassou, Pablo Labaca, Joaquina
Zimmermann, Ignacio

2 ¿Qué es la Energía Eólica?
Como su nombre lo indica, es energía que proviene del VIENTO Tecnologías y aplicaciones en que se aprovecha la energía cinética del viento, convirtiéndola a energía eléctrica o mecánica. Procede de la energía solar: 1% o el 2% de la energía que recibimos del Sol se transforma en energía eólica

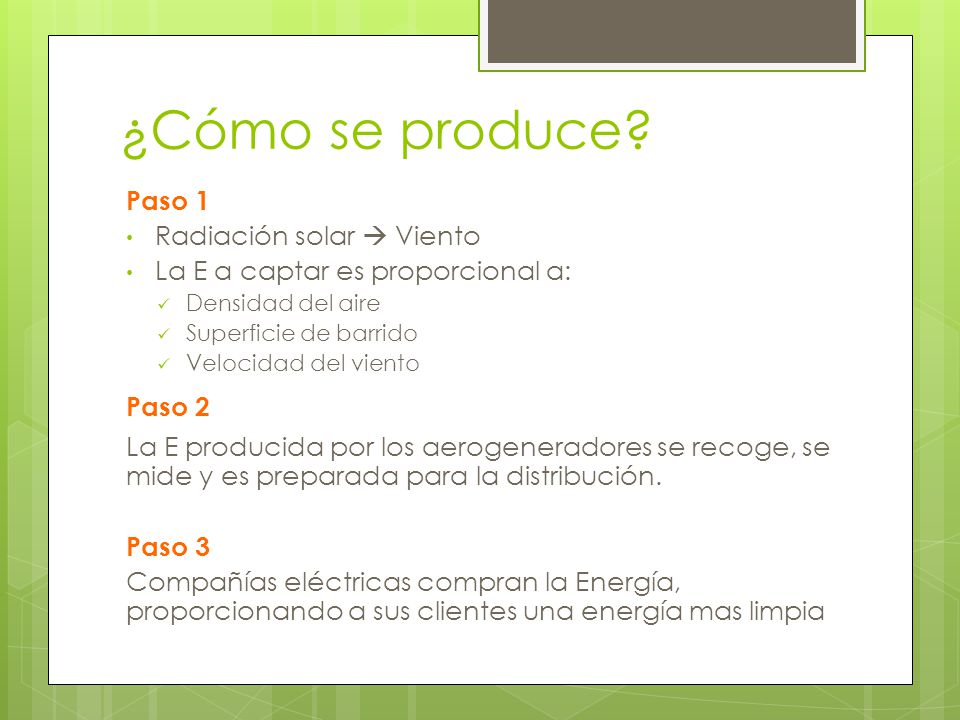

3 ¿Cómo se produce? Paso 1 Radiación solar  Viento
La E a captar es proporcional a: Densidad del aire Superficie de barrido Velocidad del viento Paso 2 La E producida por los aerogeneradores se recoge, se mide y es preparada para la distribución. Paso 3 Compañías eléctricas compran la Energía, proporcionando a sus clientes una energía mas limpia

4 EL VIENTO Manifestación energética, tiene su origen en el sol: entre el 1 y 2% de la energía proveniente del sol se convierte en viento. Radiación solar  calentamiento dispar de la superficie terrestre  zonas de altas y bajas presiones Diferencia de temperatura entre el Ecuador y los polos Rotación de la Tierra Masas continentales y océanos

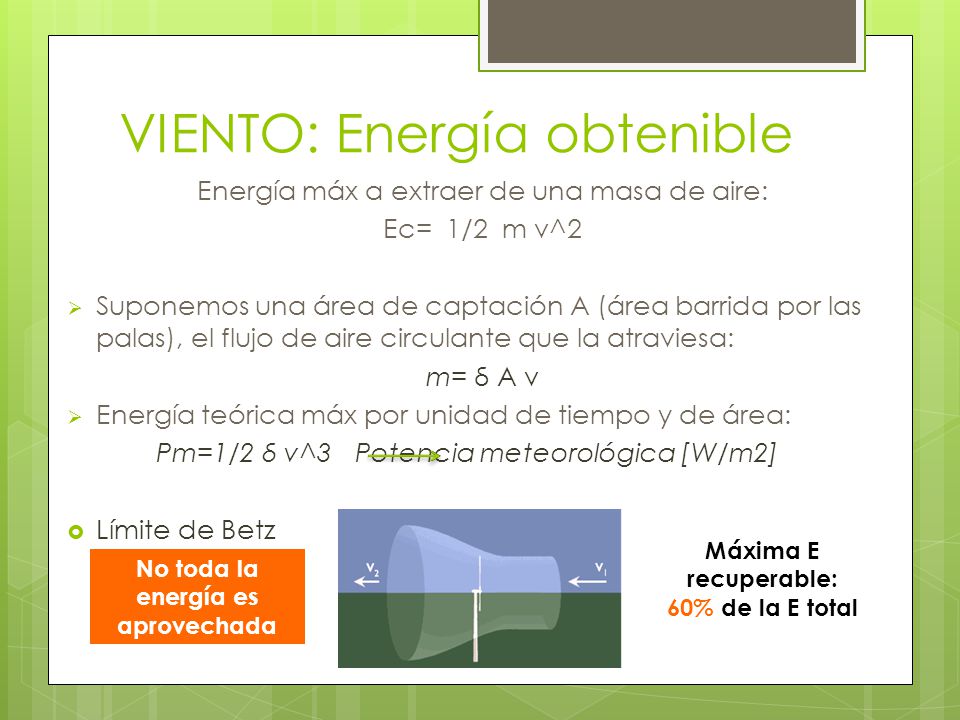

5 VIENTO: Energía obtenible
Energía máx a extraer de una masa de aire: Ec= 1/2 m v^2 Suponemos una área de captación A (área barrida por las palas), el flujo de aire circulante que la atraviesa: m= δ A v Energía teórica máx por unidad de tiempo y de área: Pm=1/2 δ v^3 Potencia meteorológica [W/m2] Límite de Betz Máxima E recuperable: 60% de la E total No toda la energía es aprovechada

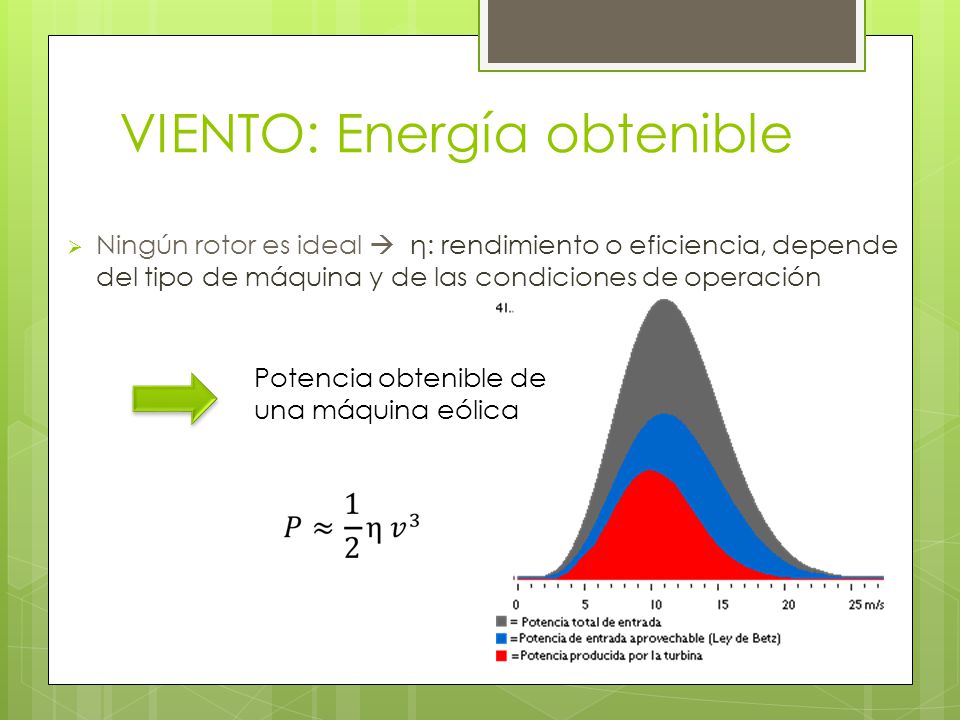

6 VIENTO: Energía obtenible
Ningún rotor es ideal  η: rendimiento o eficiencia, depende del tipo de máquina y de las condiciones de operación Potencia obtenible de una máquina eólica

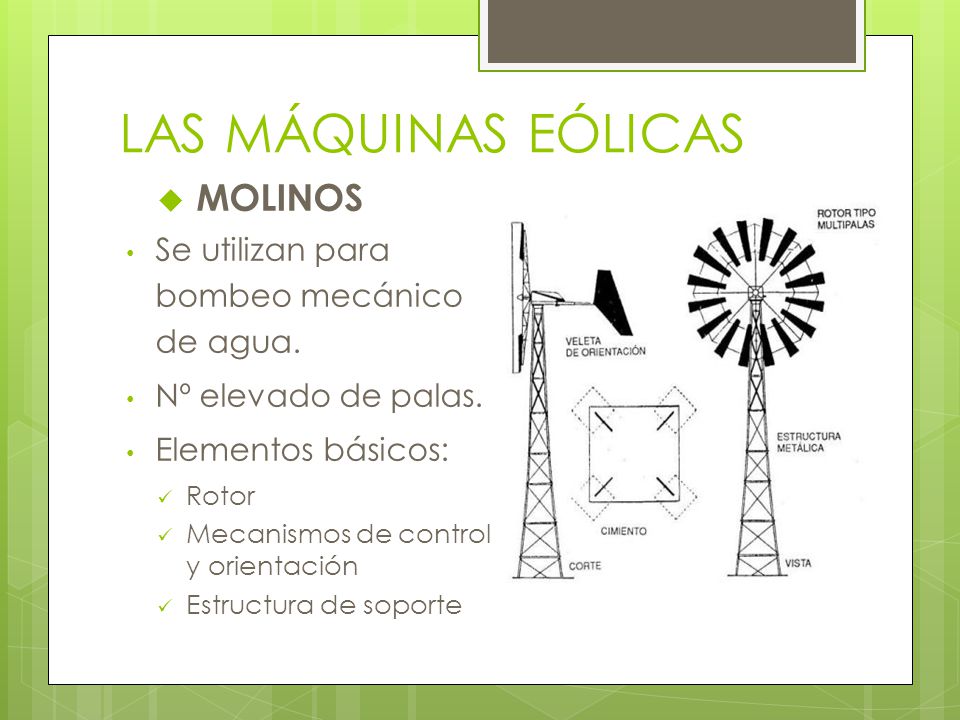

7 LAS MÁQUINAS EÓLICAS MOLINOS Se utilizan para bombeo mecánico de agua.
Nº elevado de palas. Elementos básicos: Rotor Mecanismos de control y orientación Estructura de soporte

8 LAS MÁQUINAS EÓLICAS AEROGENERADORES
Se utilizan para producir electricidad. A diferencia de los molinos, tienen pocas palas: mayor eficiencia. Existen de 1 pala, pero los más comunes son de 2 o de 3.

9 AEROGENERADOR: Componentes
Componentes Principales: Rotor Multiplicador Generador Controlador electrónico Unidad de refrigeración Anemómetro y veleta

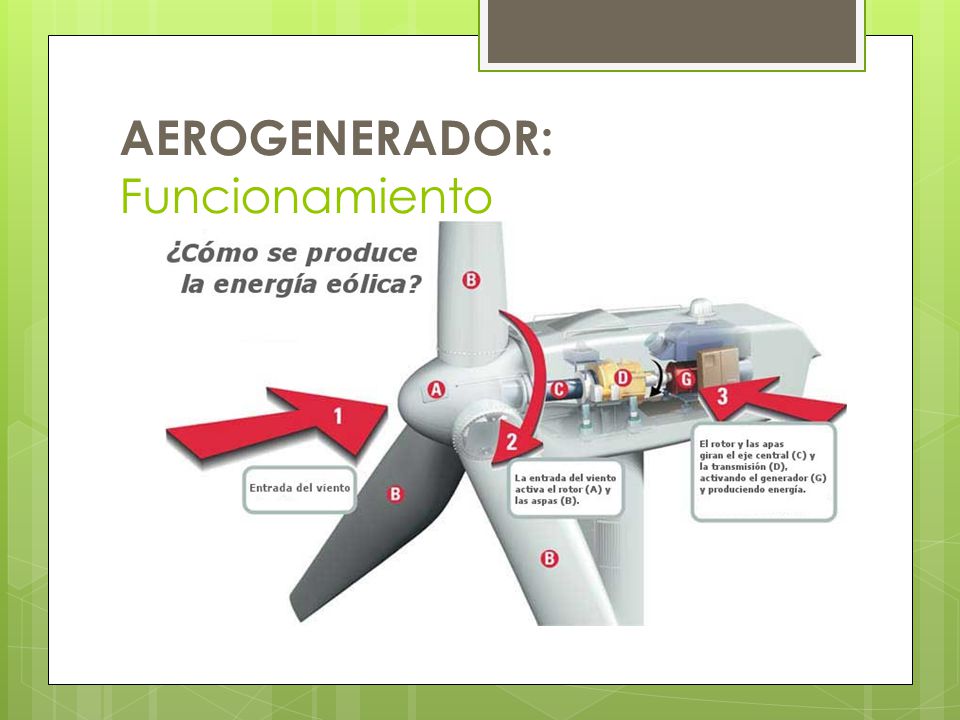

10 AEROGENERADOR: Funcionamiento

11 AEROGENERADOR: Clasificación
Por el tipo de generador Generadores sincrónicos Generadores asincrónicos Por la posición respecto al viento A barlovento A sotavento

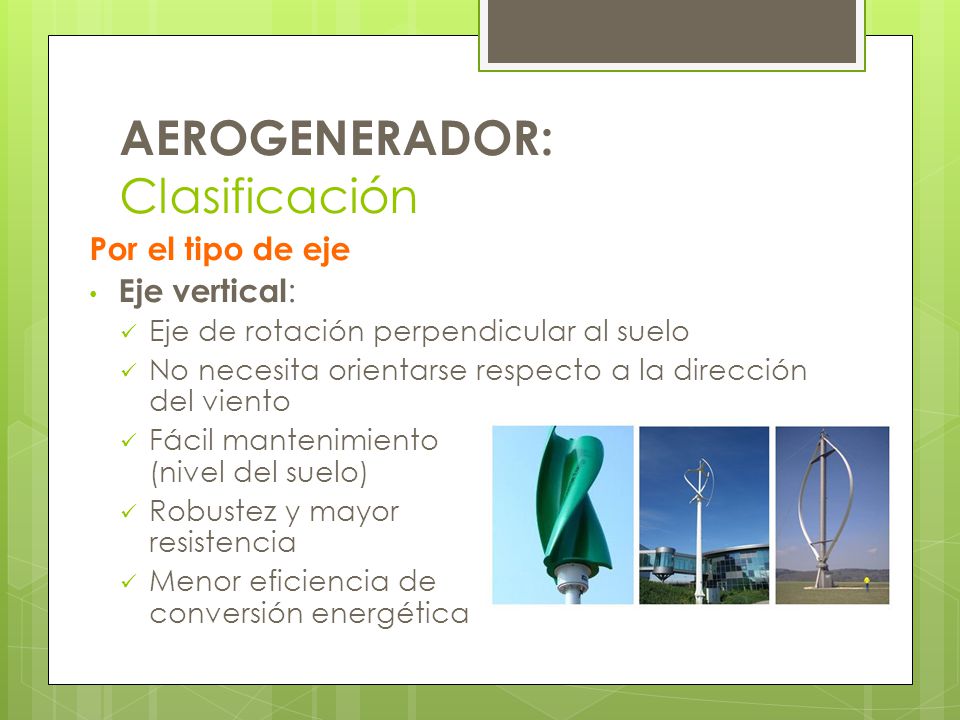

12 AEROGENERADOR: Clasificación
Por el tipo de eje Eje vertical: Eje de rotación perpendicular al suelo No necesita orientarse respecto a la dirección del viento Fácil mantenimiento (nivel del suelo) Robustez y mayor resistencia Menor eficiencia de conversión energética

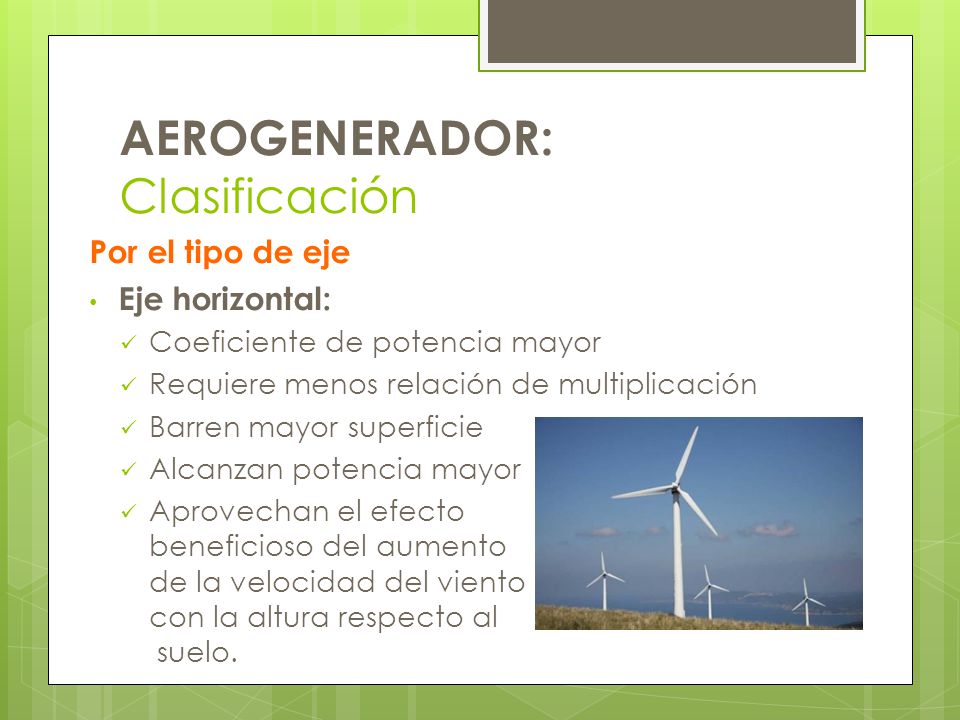

13 AEROGENERADOR: Clasificación
Por el tipo de eje Eje horizontal: Coeficiente de potencia mayor Requiere menos relación de multiplicación Barren mayor superficie Alcanzan potencia mayor Aprovechan el efecto beneficioso del aumento de la velocidad del viento con la altura respecto al suelo.

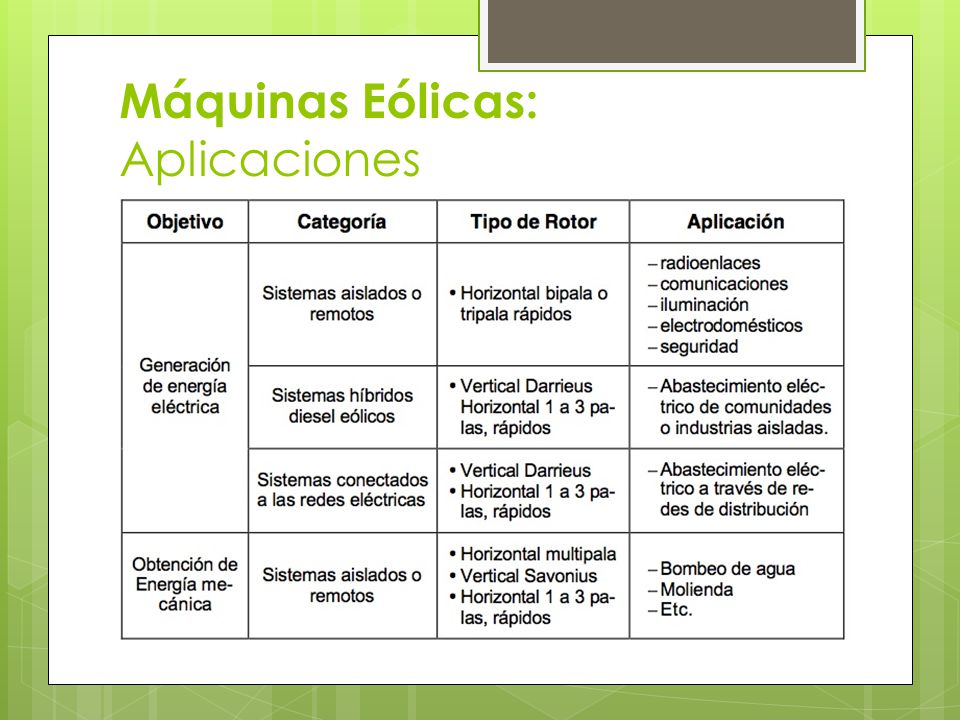

14 Máquinas Eólicas: Aplicaciones

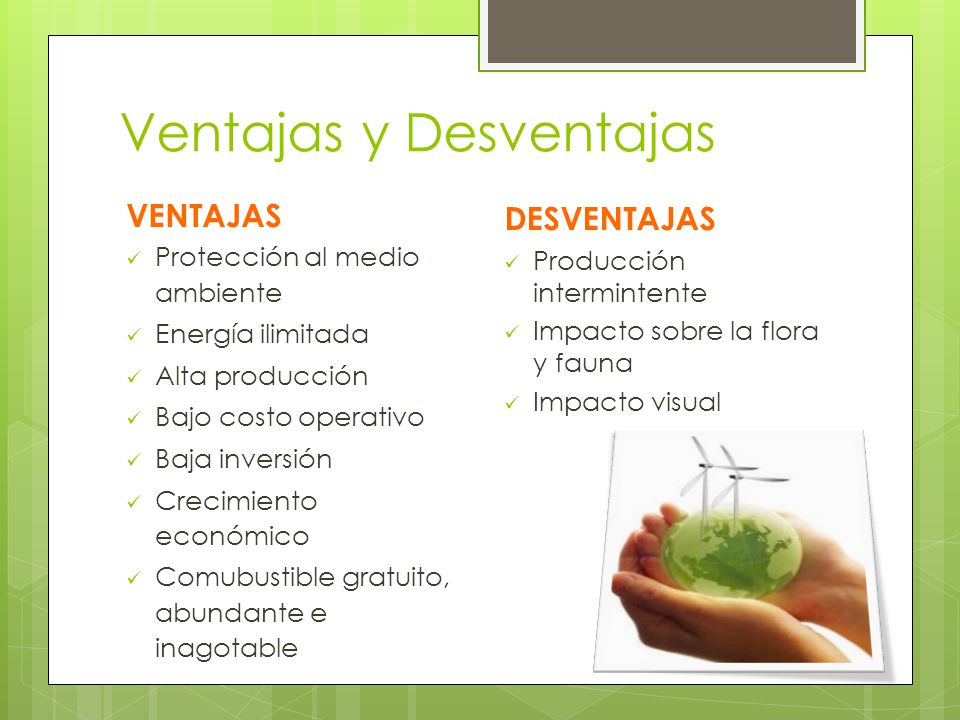

15 Ventajas y Desventajas
Protección al medio ambiente Energía ilimitada Alta producción Bajo costo operativo Baja inversión Crecimiento económico Comubustible gratuito, abundante e inagotable DESVENTAJAS Producción intermintente Impacto sobre la flora y fauna Impacto visual

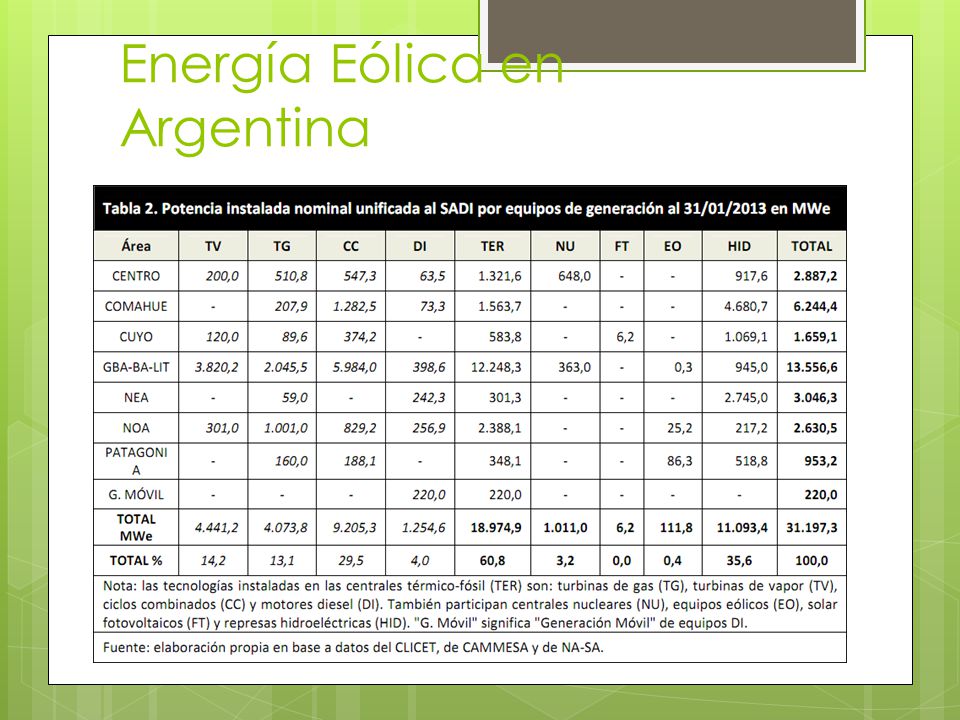

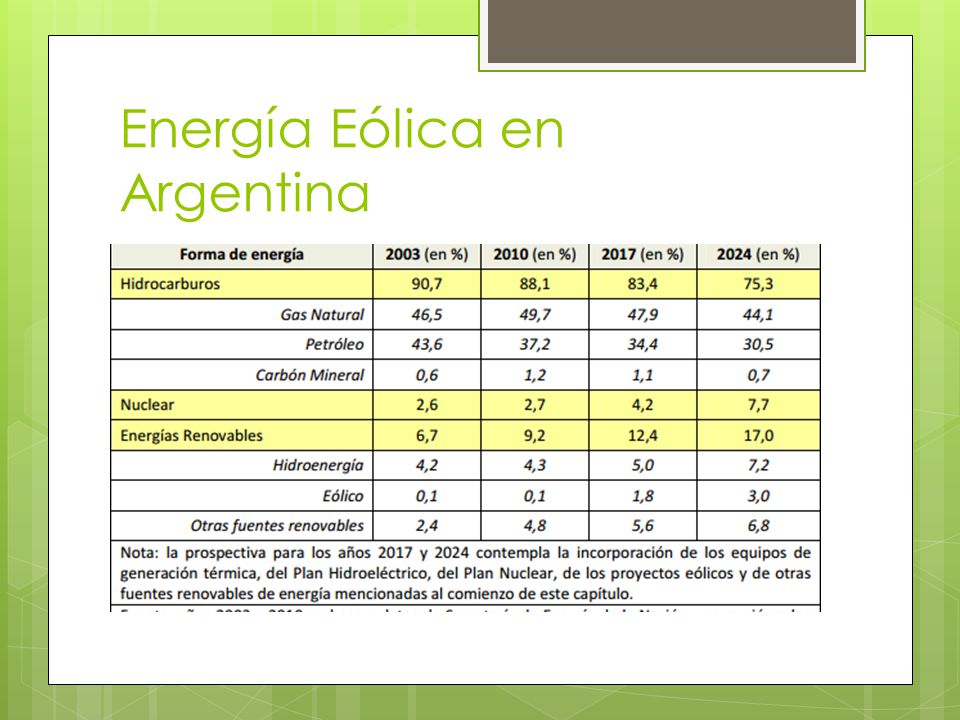

16 Energía Eólica en Argentina

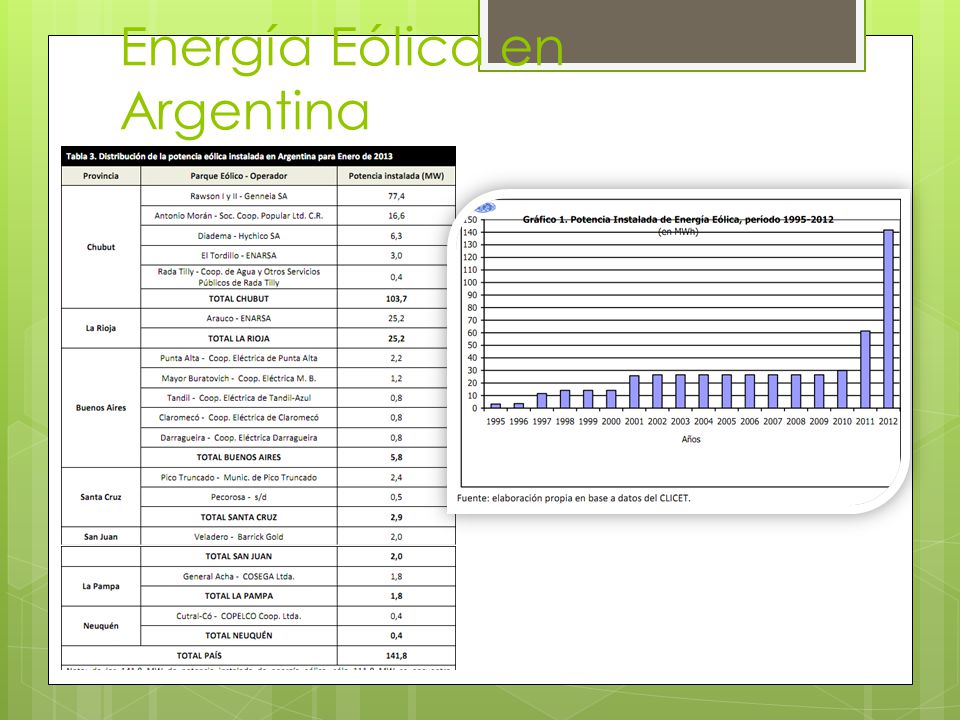

17 Energía Eólica en Argentina

18 Energía Eólica en Argentina

19 Muchas Gracias ¿Preguntas?
