Gestión para la Informática I Octubre 2010

Presentación del tema: "Gestión para la Informática I Octubre 2010"— Transcripción de la presentación:

1 Gestión para la Informática I Octubre 2010
Talleres en Clases Gestión para la Informática I Octubre 2010

2 Ejercicios Modelo E-R Universidad
Se desea simular el comportamiento de una Universidad cualquiera, atendiendo a las siguientes especificaciones: Cada alumno se matricula de una serie de asignaturas en las que obtendrá una calificación. Un alumno puede matricularse de la misma asignatura varias veces y de una asignatura pueden matricularse muchos alumnos.

3 Ejercicios Modelo E-R Universidad
Cada asignatura es impartida por un único profesor y un profesor puede dar clase de muchas asignaturas. Cada profesor pertenece a un departamento. De los alumnos almacenaremos la cédula de identidad (CI), nombre, primer apellido, segundo apellido, dirección, ciudad, provincia, teléfono, fecha de nacimiento y estado civil. El estado civil de un alumno puede ser el siguiente: S:Soltero; C:Casado; V:Viudo; P:Separado; D:Divorciado.

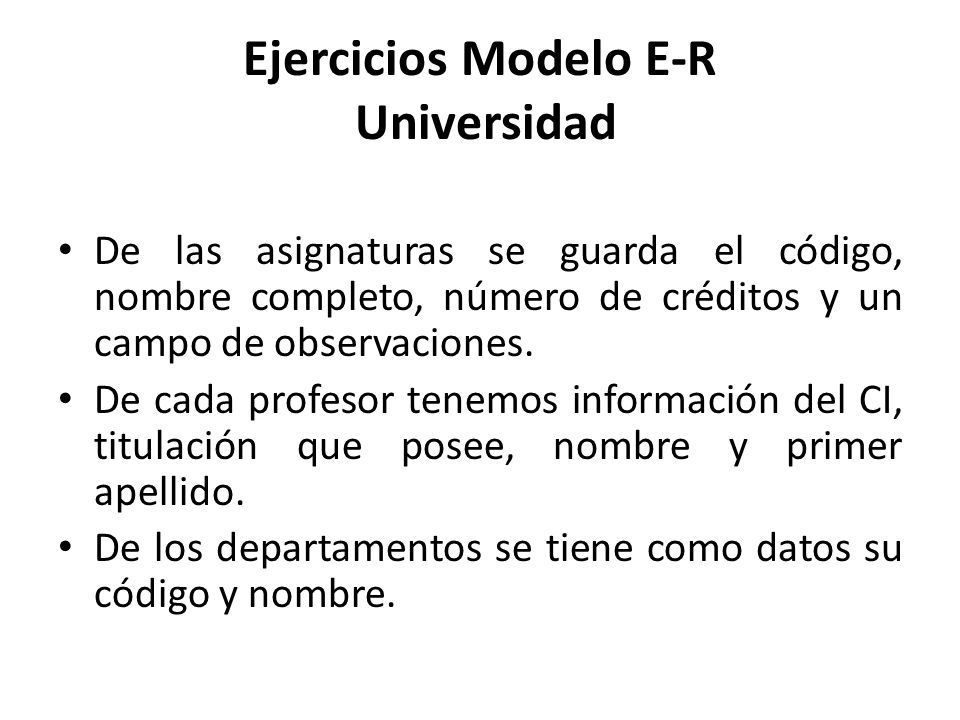

4 Ejercicios Modelo E-R Universidad
De las asignaturas se guarda el código, nombre completo, número de créditos y un campo de observaciones. De cada profesor tenemos información del CI, titulación que posee, nombre y primer apellido. De los departamentos se tiene como datos su código y nombre.

5

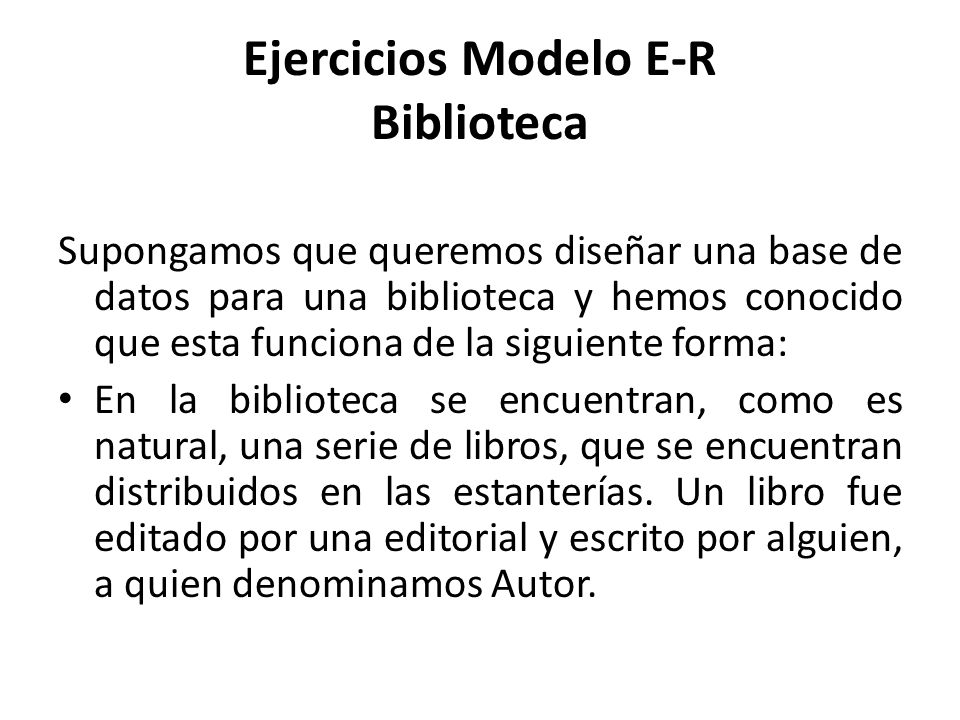

6 Ejercicios Modelo E-R Biblioteca
Supongamos que queremos diseñar una base de datos para una biblioteca y hemos conocido que esta funciona de la siguiente forma: En la biblioteca se encuentran, como es natural, una serie de libros, que se encuentran distribuidos en las estanterías. Un libro fue editado por una editorial y escrito por alguien, a quien denominamos Autor.

7 Ejercicios Modelo E-R Biblioteca
Un usuario puede solicitar uno o varios libros, pero para ello debe presentar su carnet del cual se extrae los siguientes datos: no. Carnet, nombre, CI, teléfono. Cada estantería posee un lugar y un numero para cada libro, de tal forma que se facilita la búsqueda de los libros.

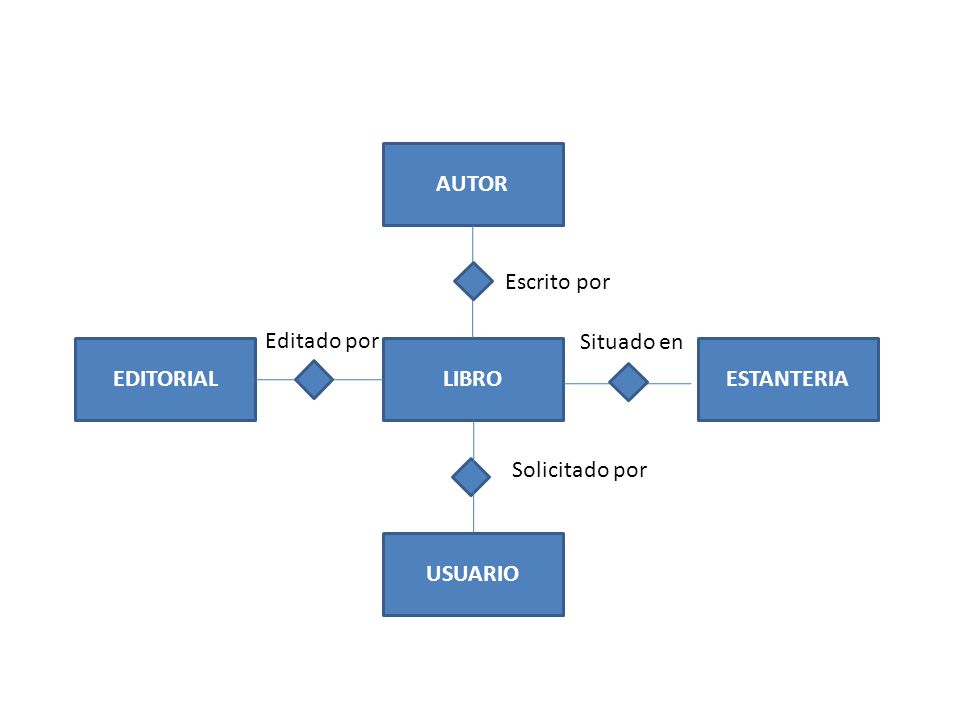

8 AUTOR Escrito por Editado por Situado en EDITORIAL LIBRO ESTANTERIA Solicitado por USUARIO
