Seminario“Técnico”2008 L818F Código para Distinguir el Cambio de Apariencia De la maquina O Generación Modelo normal de puntada recta Sistema de Numeración.

Presentación del tema: "Seminario“Técnico”2008 L818F Código para Distinguir el Cambio de Apariencia De la maquina O Generación Modelo normal de puntada recta Sistema de Numeración."— Transcripción de la presentación:

1

2 Seminario“Técnico”2008

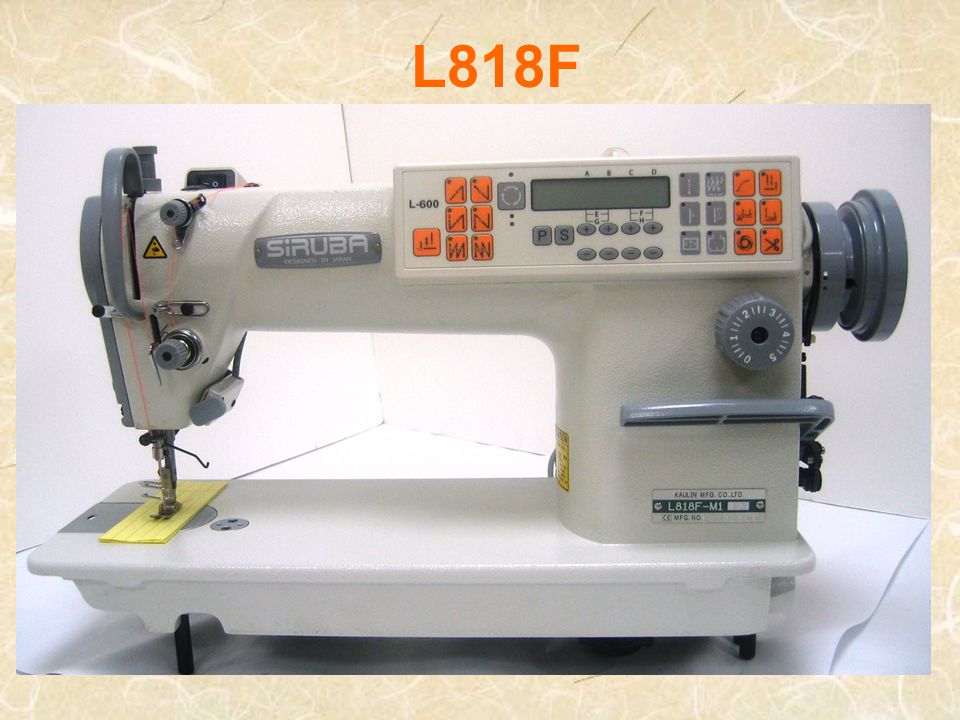

3 L818F

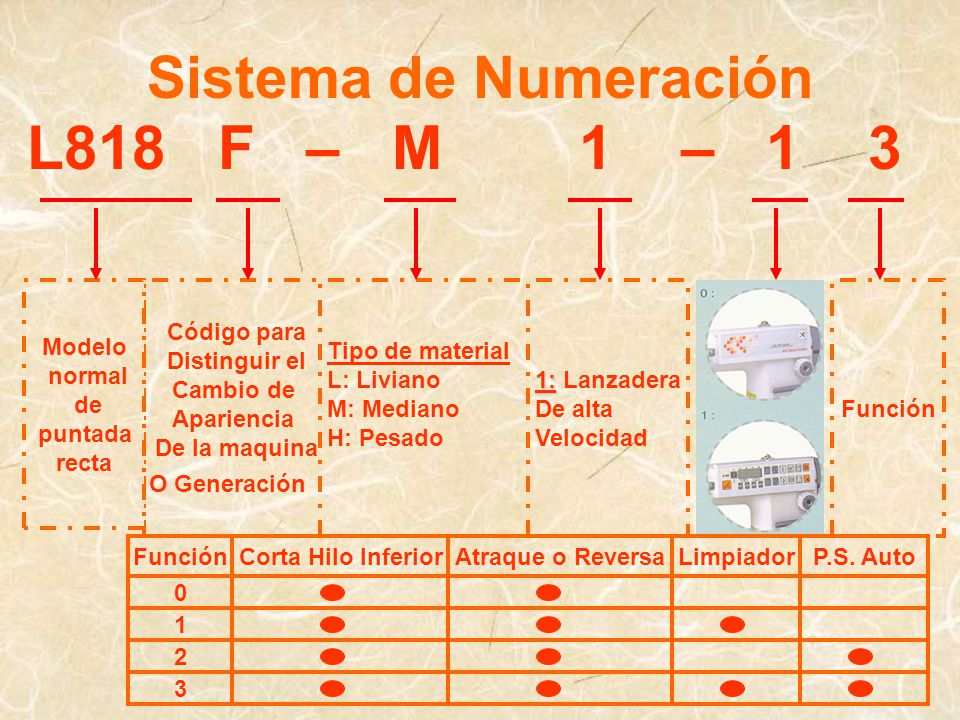

4 Código para Distinguir el Cambio de Apariencia De la maquina O Generación Modelo normal de puntada recta Sistema de Numeración Función Tipo de material L: Liviano M: Mediano H: Pesado 1: 1: Lanzadera De alta Velocidad L818 F – M 1 – 1 3 FunciónCorta Hilo InferiorAtraque o ReversaLimpiadorP.S. Auto 0 1 2 3

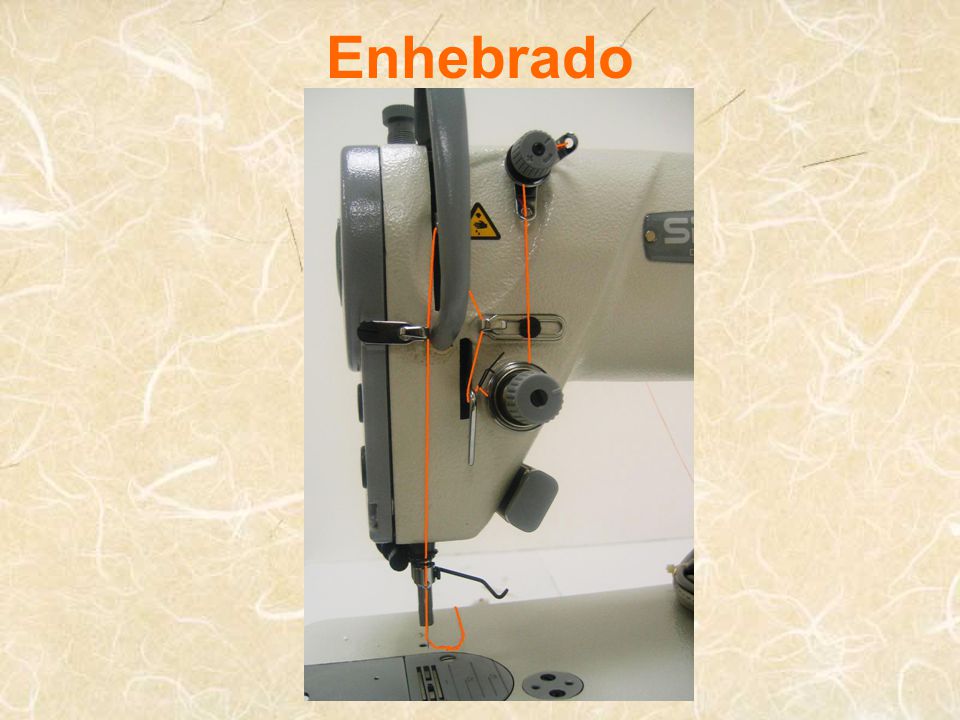

5 Enhebrado

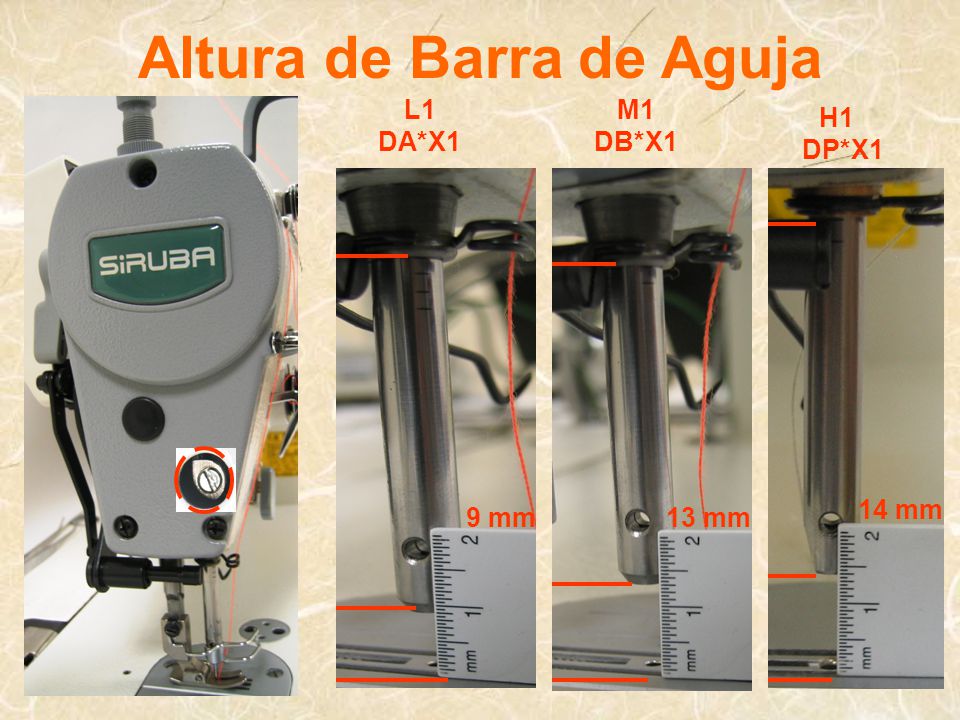

6 Altura de Barra de Aguja DP*X1 DA*X1DB*X1 13 mm9 mm 14 mm L1M1 H1

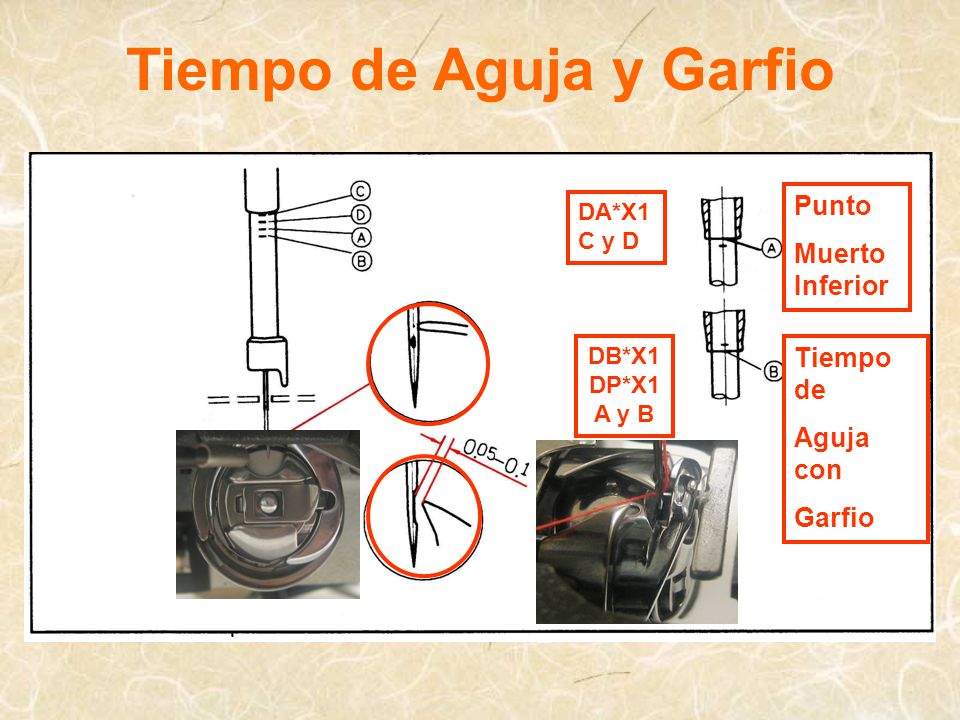

7 Tiempo de Aguja y Garfio Punto Muerto Inferior Tiempo de Aguja con Garfio DB*X1 DP*X1 A y B DA*X1 C y D

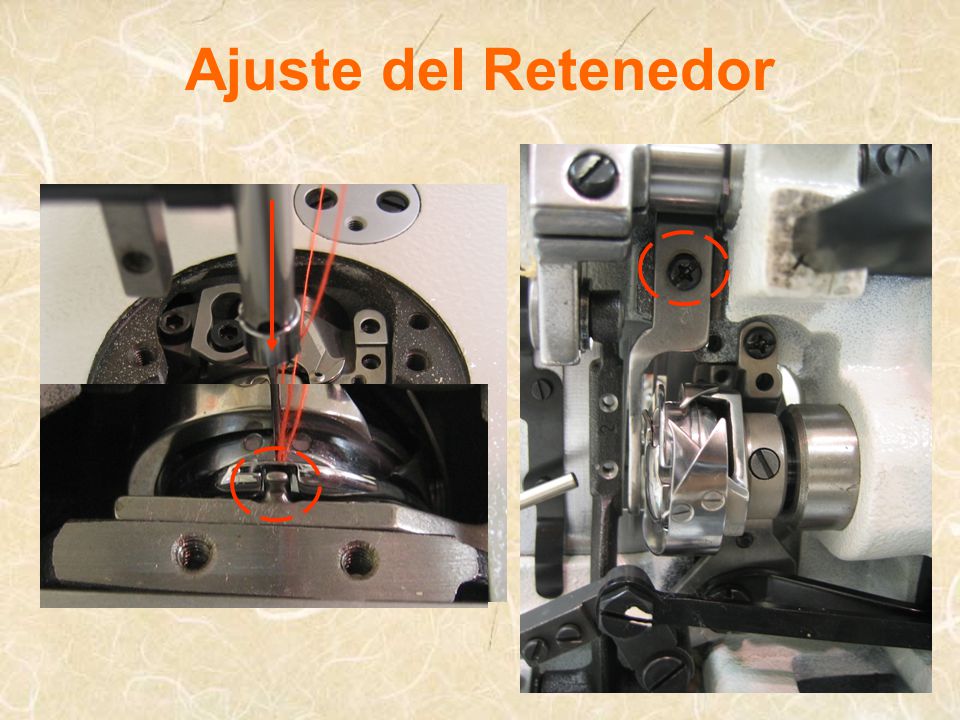

8 Ajuste del Retenedor

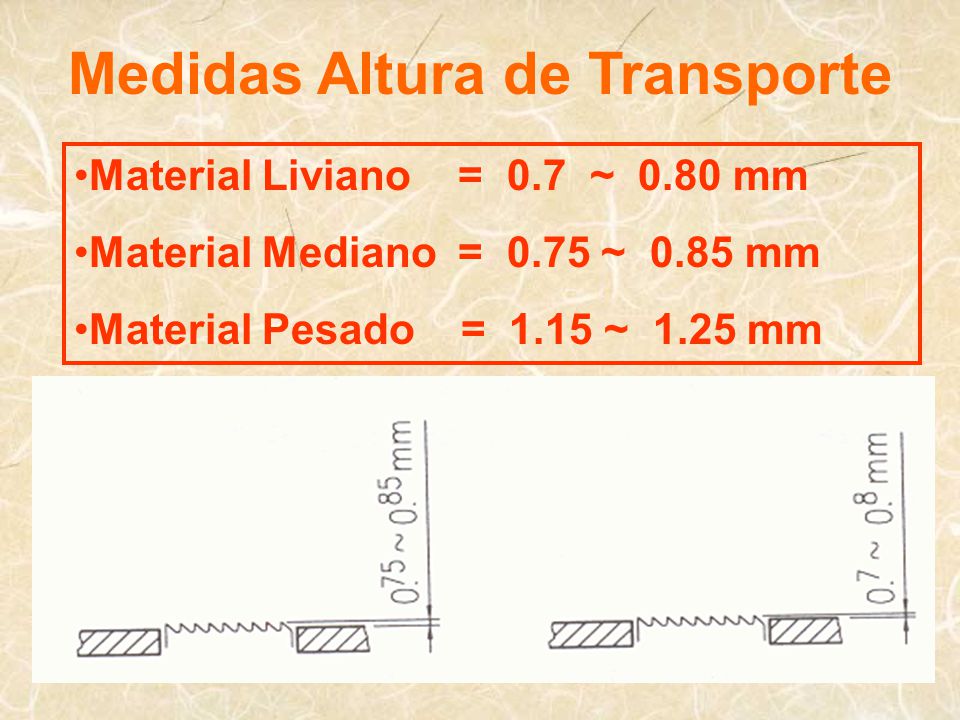

9 Medidas Altura de Transporte Material Liviano = 0.7 ~ 0.80 mm Material Mediano = 0.75 ~ 0.85 mm Material Pesado = 1.15 ~ 1.25 mm

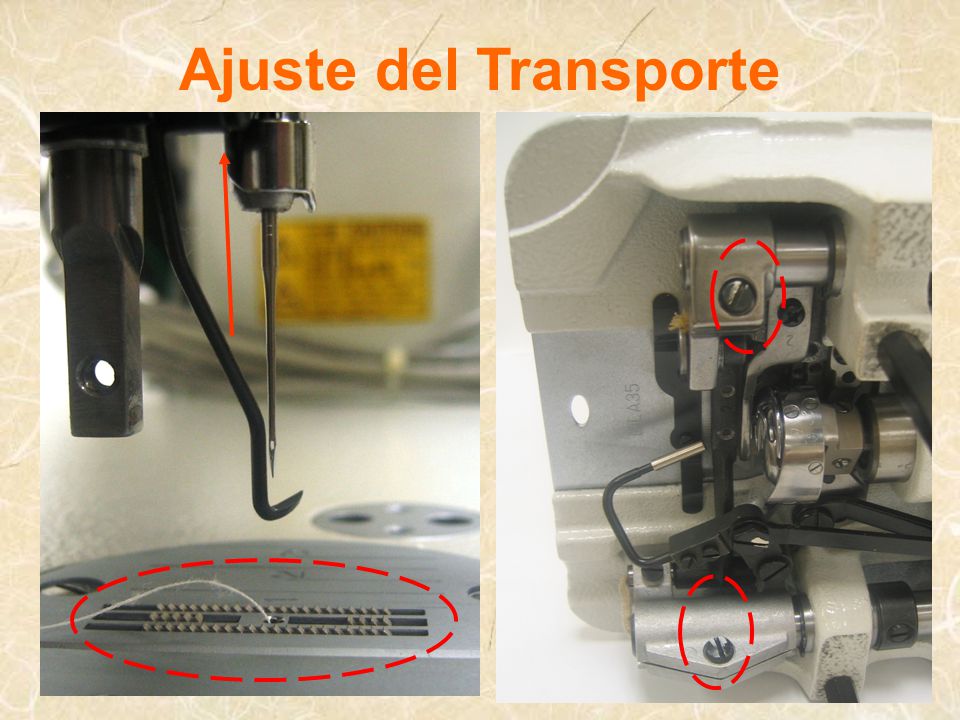

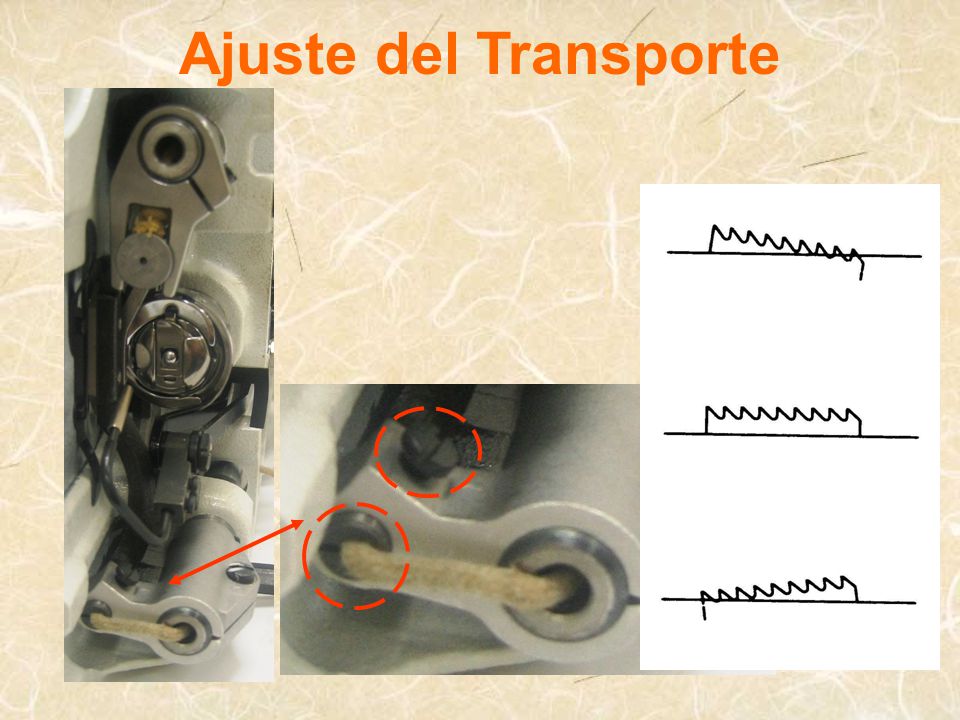

10 Ajuste del Transporte

11

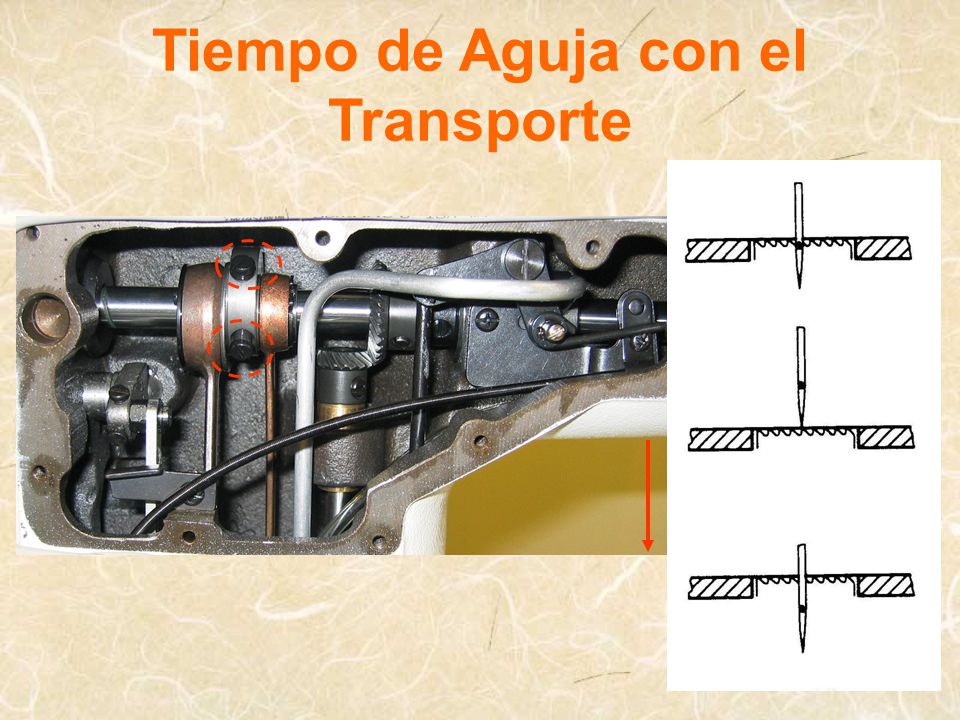

12 Tiempo de Aguja con el Transporte

13 Ajuste del Sistema de Corte

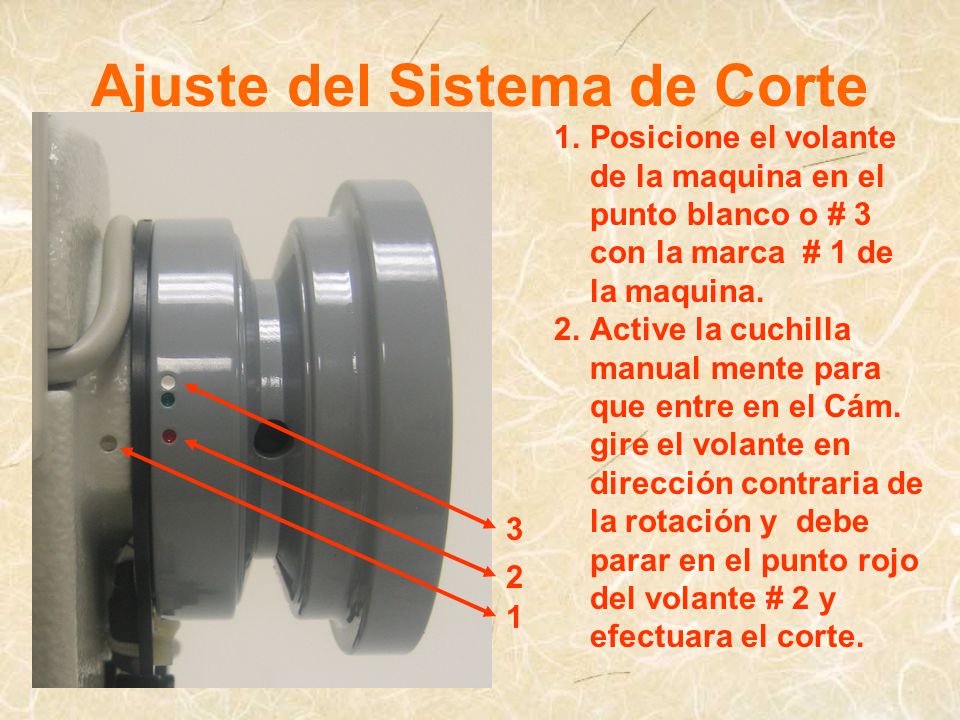

14 1 2 3 1.Posicione el volante de la maquina en el punto blanco o # 3 con la marca # 1 de la maquina. 2.Active la cuchilla manual mente para que entre en el Cám. gire el volante en dirección contraria de la rotación y debe parar en el punto rojo del volante # 2 y efectuara el corte.

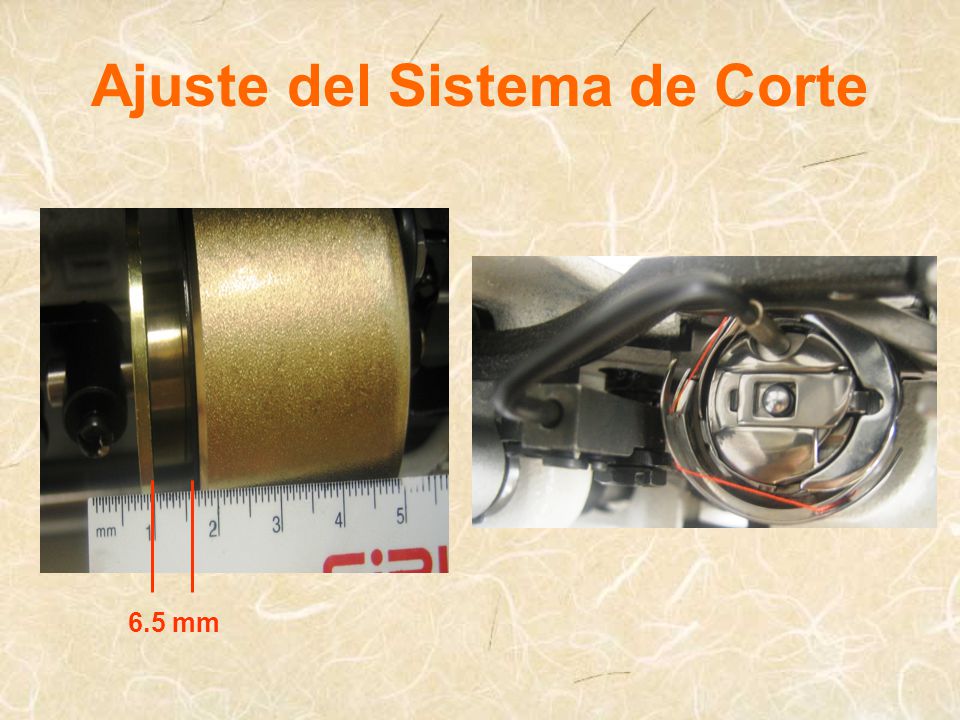

15 Ajuste del Sistema de Corte 6.5 mm

16 Ajuste del Sistema de Corte

17 Ajuste de la cuchilla 3.5 mm Aguja Cuchilla Móvil Cuchilla Fija 0.5 mm 4 mm

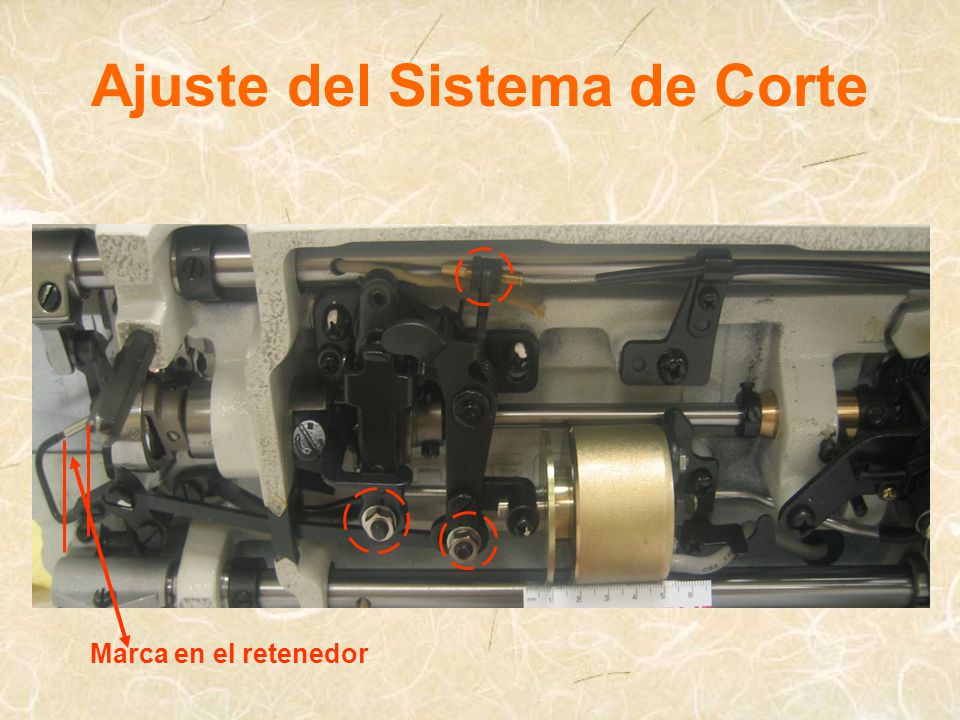

18 Ajuste del Sistema de Corte Marca en el retenedor

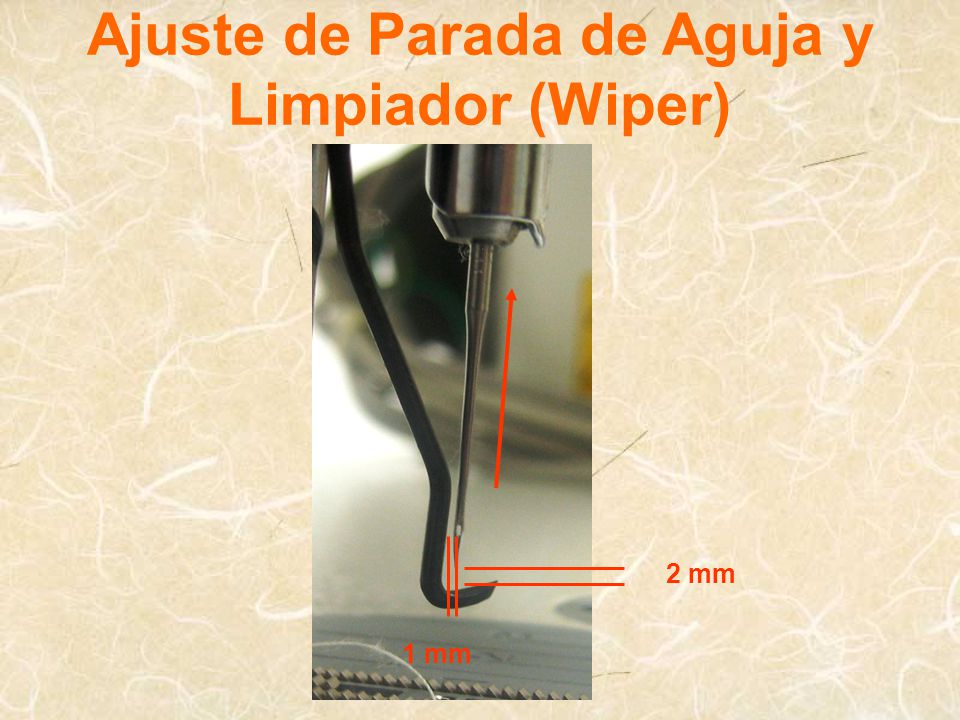

19 Ajuste de Parada de Aguja y Limpiador (Wiper) 1 mm 2 mm

20 Gracias por su Asistencia SIRUBA Cristóbal. F. Monzón
