1 Conjunto Residencial Villa Ávila Informe 3 AVANCE DE OBRA MARZO 2009 Superobras C.A. Av. Francisco de Miranda, Torre Provincial, Piso 9, Ofic. 91-B, Chacao, Caracas 1060- Venezuela. Telfs: 267 4521 – 267 7678 – 267 0402 Realizado por: Arq. Daniela Goicochea Arráiz

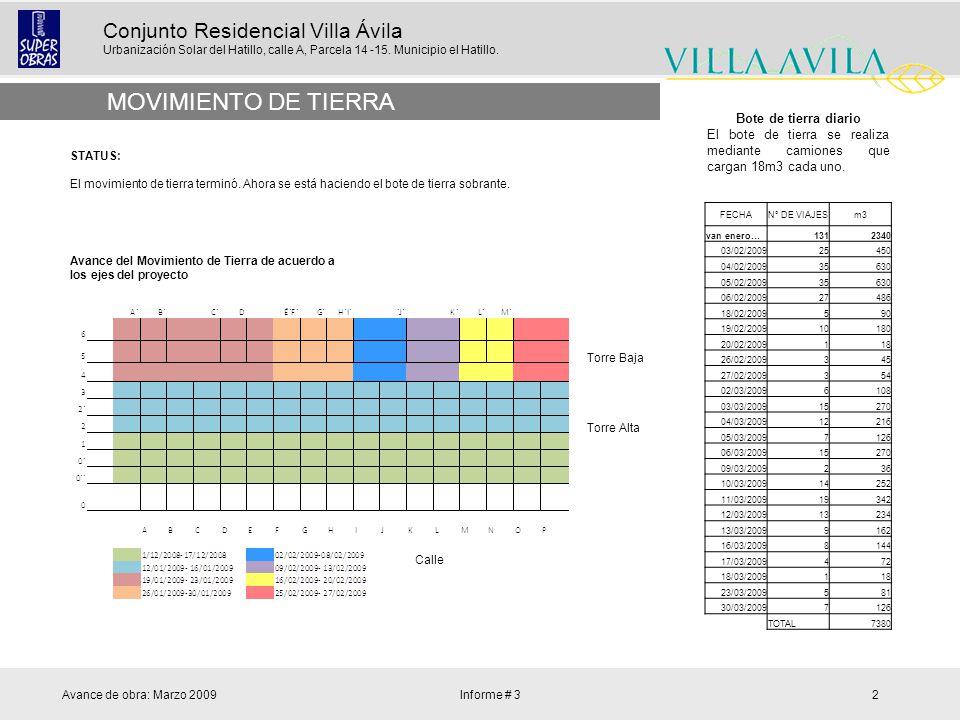

2 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 32 MOVIMIENTO DE TIERRA STATUS: El movimiento de tierra terminó. Ahora se está haciendo el bote de tierra sobrante. Avance del Movimiento de Tierra de acuerdo a los ejes del proyecto Bote de tierra diario El bote de tierra se realiza mediante camiones que cargan 18m3 cada uno. Torre Baja Torre Alta Calle FECHAN° DE VIAJESm3 van enero…1312340 03/02/200925450 04/02/200935630 05/02/200935630 06/02/200927486 18/02/2009590 19/02/200910180 20/02/2009118 26/02/2009345 27/02/2009354 02/03/20096108 03/03/200915270 04/03/200912216 05/03/20097126 06/03/200915270 09/03/2009236 10/03/200914252 11/03/200919342 12/03/200913234 13/03/20099162 16/03/20098144 17/03/2009472 18/03/2009118 23/03/2009581 30/03/20097126 TOTAL7380

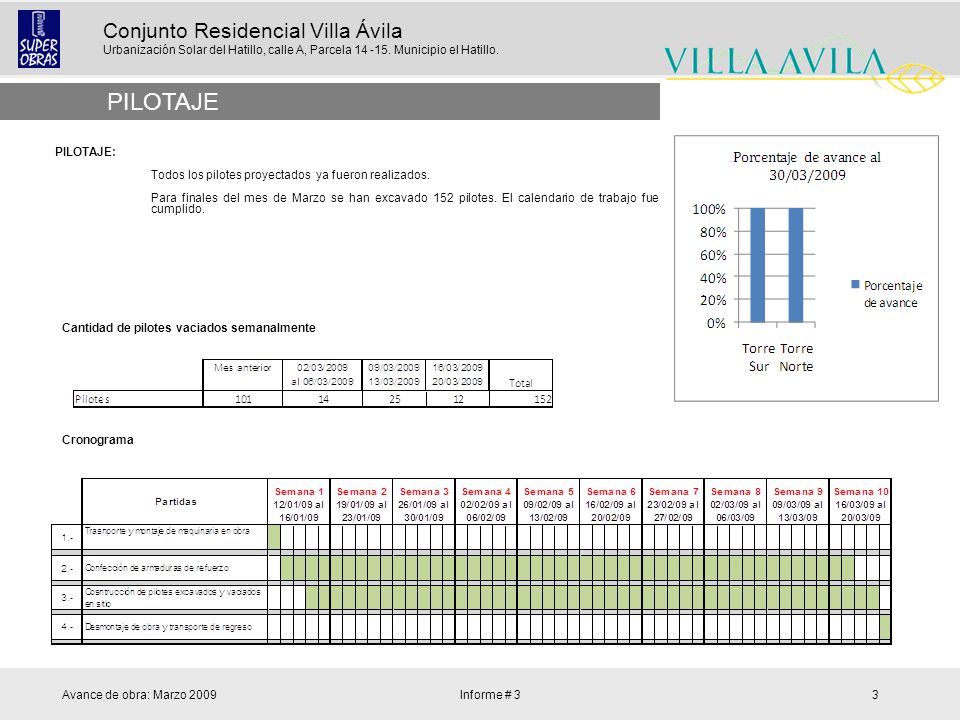

3 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 33 PILOTAJE PILOTAJE: Todos los pilotes proyectados ya fueron realizados. Para finales del mes de Marzo se han excavado 152 pilotes. El calendario de trabajo fue cumplido. Cantidad de pilotes vaciados semanalmente Cronograma

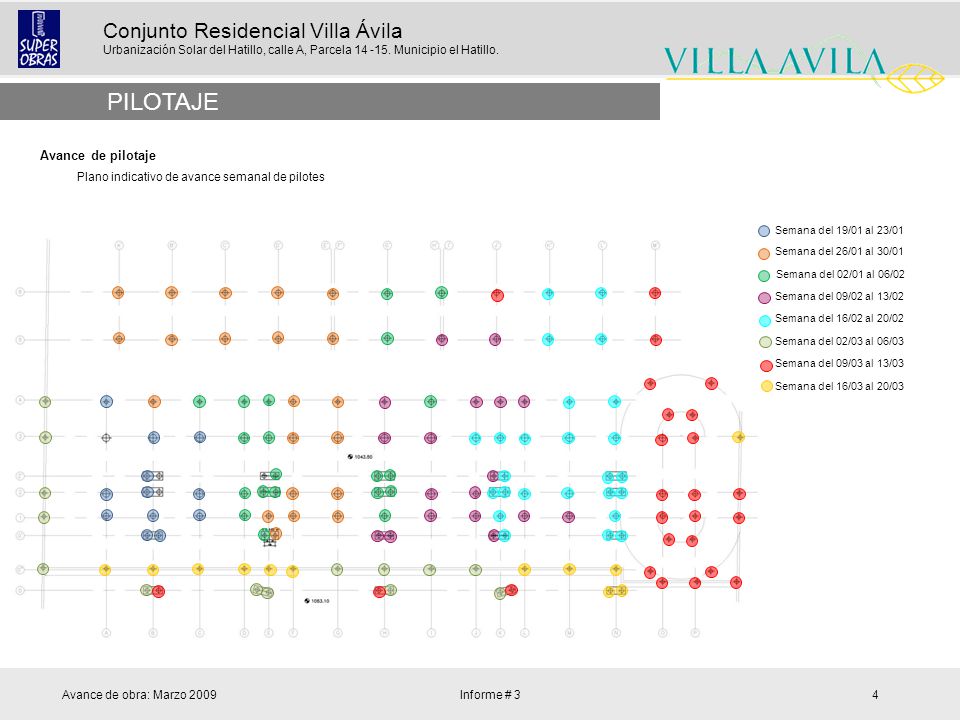

4 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 34 PILOTAJE Avance de pilotaje Plano indicativo de avance semanal de pilotes Semana del 19/01 al 23/01 Semana del 26/01 al 30/01 Semana del 02/01 al 06/02 Semana del 09/02 al 13/02 Semana del 16/02 al 20/02 Semana del 02/03 al 06/03 Semana del 09/03 al 13/03 Semana del 16/03 al 20/03

5 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 35 OBRAS PRELIMINARES Barracas y depósitos. Comenzó el levantamiento de las obras preliminares que serán utilizadas por el contratista de estructuras. Dichas obras están siendo construidas en el área correspondiente al estacionamiento de visitantes. Oficina de Ingeniero La oficina fue realizada en conjunto con la caseta de ventas. La oficina está lista y equipada. Cuenta con un espacio de reuniones y una oficina privada para el ingeniero de obra.

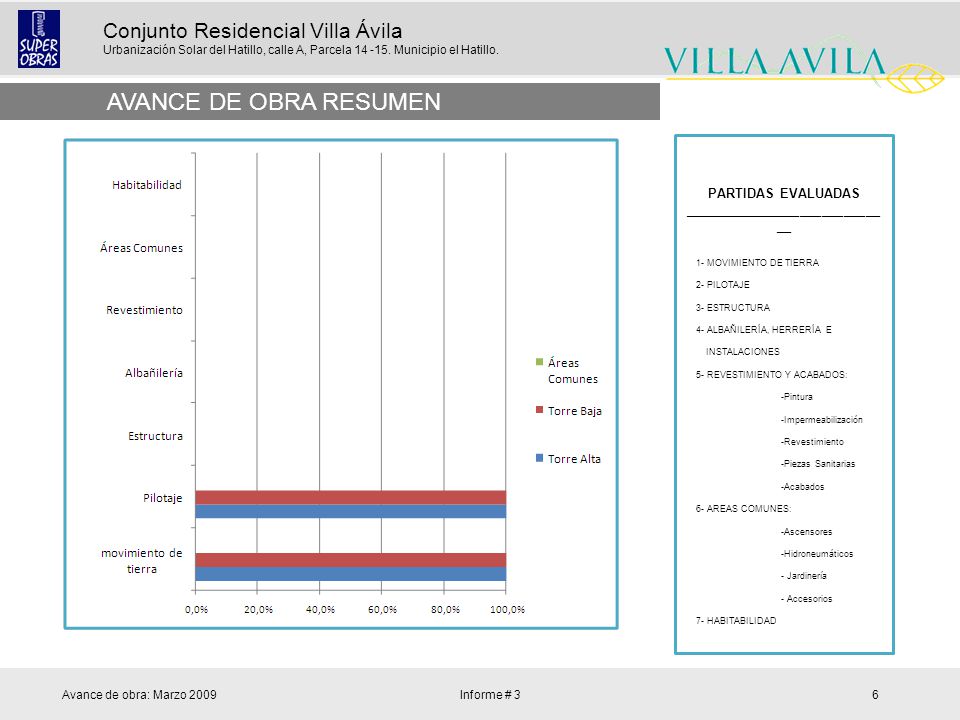

6 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 36 AVANCE DE OBRA RESUMEN PARTIDAS EVALUADAS ___________________________ __ 1- MOVIMIENTO DE TIERRA 2- PILOTAJE 3- ESTRUCTURA 4- ALBAÑILERÍA, HERRERÍA E INSTALACIONES 5- REVESTIMIENTO Y ACABADOS: -Pintura -Impermeabilización -Revestimiento -Piezas Sanitarias -Acabados 6- AREAS COMUNES: -Ascensores -Hidroneumáticos - Jardinería - Accesorios 7- HABITABILIDAD

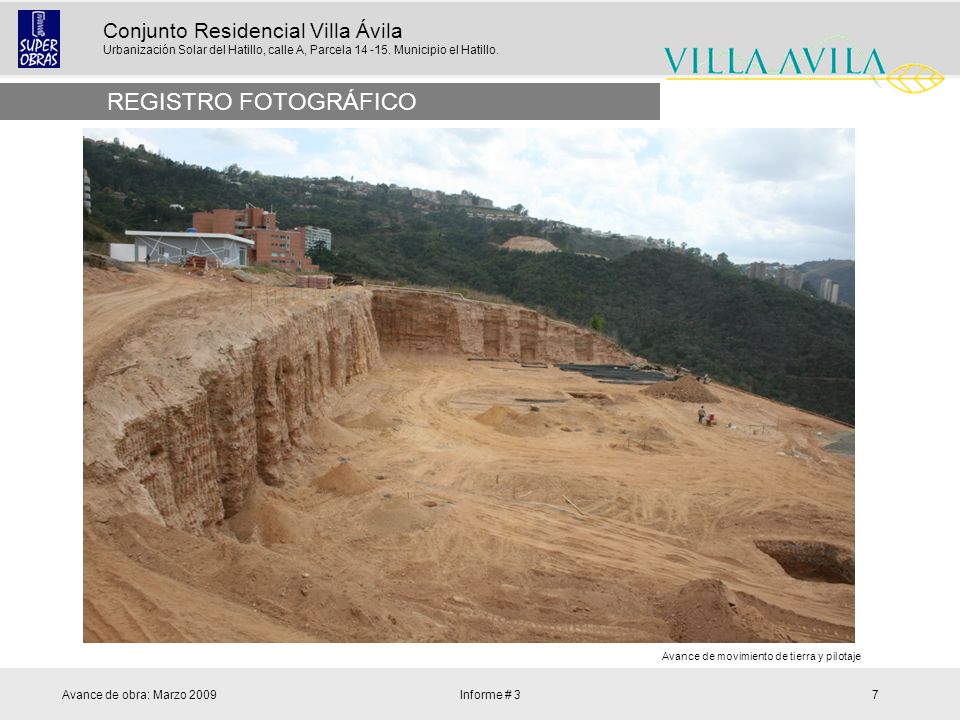

7 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 37 REGISTRO FOTOGRÁFICO Avance de movimiento de tierra y pilotaje

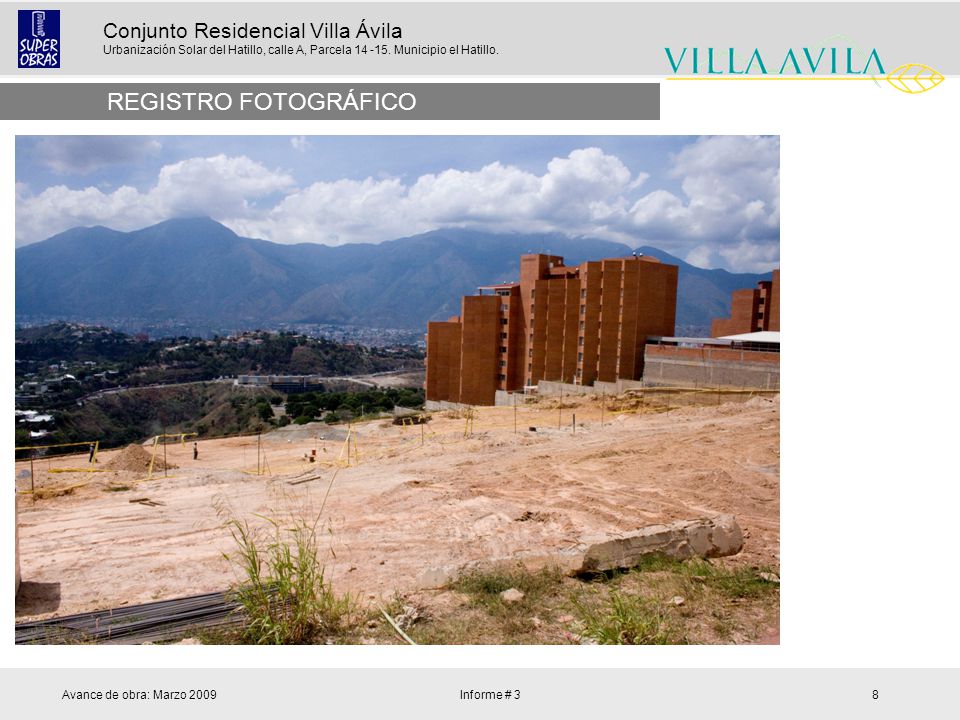

8 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 38 REGISTRO FOTOGRÁFICO

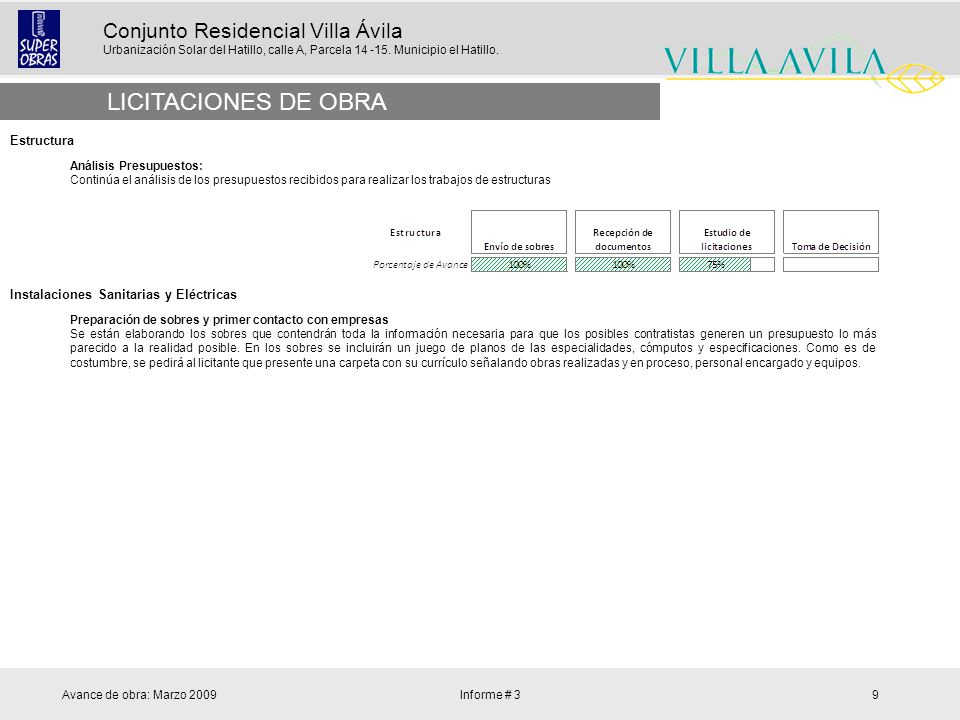

9 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 39 LICITACIONES DE OBRA Estructura Análisis Presupuestos: Continúa el análisis de los presupuestos recibidos para realizar los trabajos de estructuras Instalaciones Sanitarias y Eléctricas Preparación de sobres y primer contacto con empresas Se están elaborando los sobres que contendrán toda la información necesaria para que los posibles contratistas generen un presupuesto lo más parecido a la realidad posible. En los sobres se incluirán un juego de planos de las especialidades, cómputos y especificaciones. Como es de costumbre, se pedirá al licitante que presente una carpeta con su currículo señalando obras realizadas y en proceso, personal encargado y equipos.

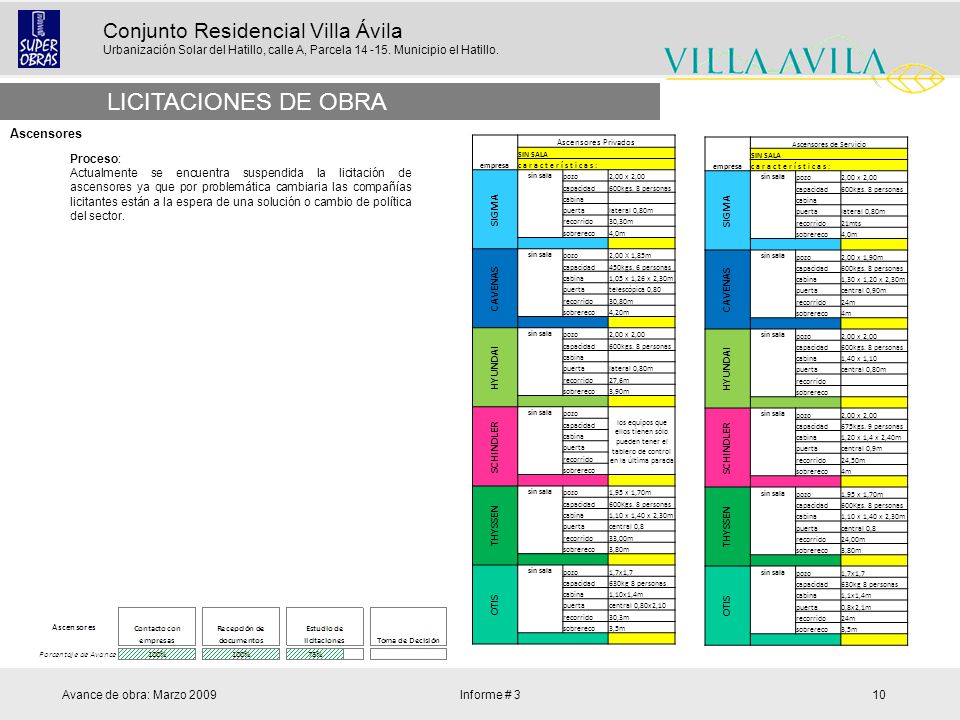

10 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 310 LICITACIONES DE OBRA Ascensores Proceso: Actualmente se encuentra suspendida la licitación de ascensores ya que por problemática cambiaria las compañías licitantes están a la espera de una solución o cambio de política del sector. empresa Ascensores Privados SIN SALA c a r a c t e r í s t i c a s : SIGMA sin sala pozo2,00 x 2,00 capacidad600kgs. 8 personas cabina puertalateral 0,80m recorrido30,30m sobrereco4,0m CAVENAS sin sala pozo2,00 X 1,85m capacidad450kgs. 6 personas cabina1,05 x 1,26 x 2,30m puertatelescópica 0,80 recorrido30,80m sobrereco4,20m HYUNDAI sin sala pozo2,00 x 2,00 capacidad600kgs. 8 personas cabina puertalateral 0,80m recorrido27,6m sobrereco3,90m SCHINDLER sin sala pozo los equipos que ellos tienen sólo pueden tener el tablero de control en la última parada capacidad cabina puerta recorrido sobrereco THYSSEN sin sala pozo1,95 x 1,70m capacidad600Kgs. 8 personas cabina1,10 x 1,40 x 2,30m puertacentral 0,8 recorrido33,00m sobrereco3,80m OTIS sin sala pozo1,7x1,7 capacidad630kg 8 personas cabina1,10x1,4m puertacentral 0,80x2,10 recorrido30,3m sobrereco3,5m empresa Ascensores de Servicio SIN SALA c a r a c t e r í s t i c a s : SIGMA sin sala pozo2,00 x 2,00 capacidad600kgs. 8 personas cabina puertalateral 0,80m recorrido21mts sobrereco4,0m CAVENAS sin sala pozo2,00 x 1,90m capacidad600kgs. 8 personas cabina1,30 x 1,20 x 2,30m puertacentral 0,90m recorrido24m sobrereco4m HYUNDAI sin sala pozo2,00 x 2,00 capacidad600kgs. 8 personas cabina1,40 x 1,10 puertacentral 0,80m recorrido sobrereco SCHINDLER sin sala pozo2,00 x 2,00 capacidad675kgs. 9 personas cabina1,20 x 1,4 x 2,40m puertacentral 0,9m recorrido24,50m sobrereco4m THYSSEN sin sala pozo1,95 x 1,70m capacidad600Kgs. 8 personas cabina1,10 x 1,40 x 2,30m puertacentral 0,8 recorrido24,00m sobrereco3,80m OTIS sin sala pozo1,7x1,7 capacidad630kg 8 personas cabina1,1x1,4m puerta0,8x2,1m recorrido24m sobrereco3,5m

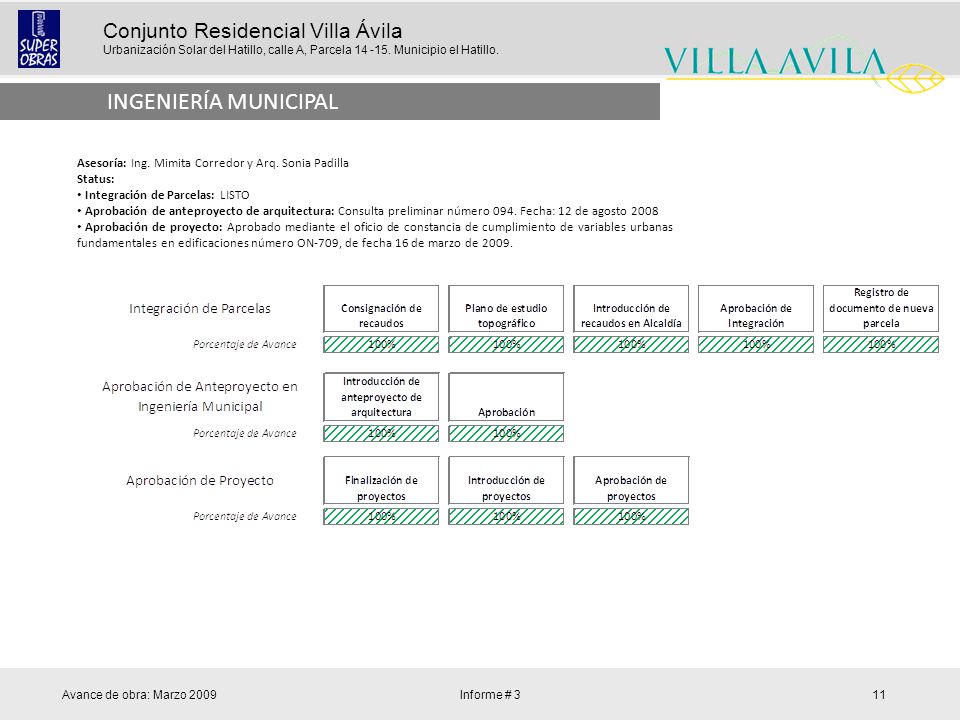

11 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 311 Asesoría: Ing. Mimita Corredor y Arq. Sonia Padilla Status: Integración de Parcelas: LISTO Aprobación de anteproyecto de arquitectura: Consulta preliminar número 094. Fecha: 12 de agosto 2008 Aprobación de proyecto: Aprobado mediante el oficio de constancia de cumplimiento de variables urbanas fundamentales en edificaciones número ON-709, de fecha 16 de marzo de 2009. INGENIERÍA MUNICIPAL

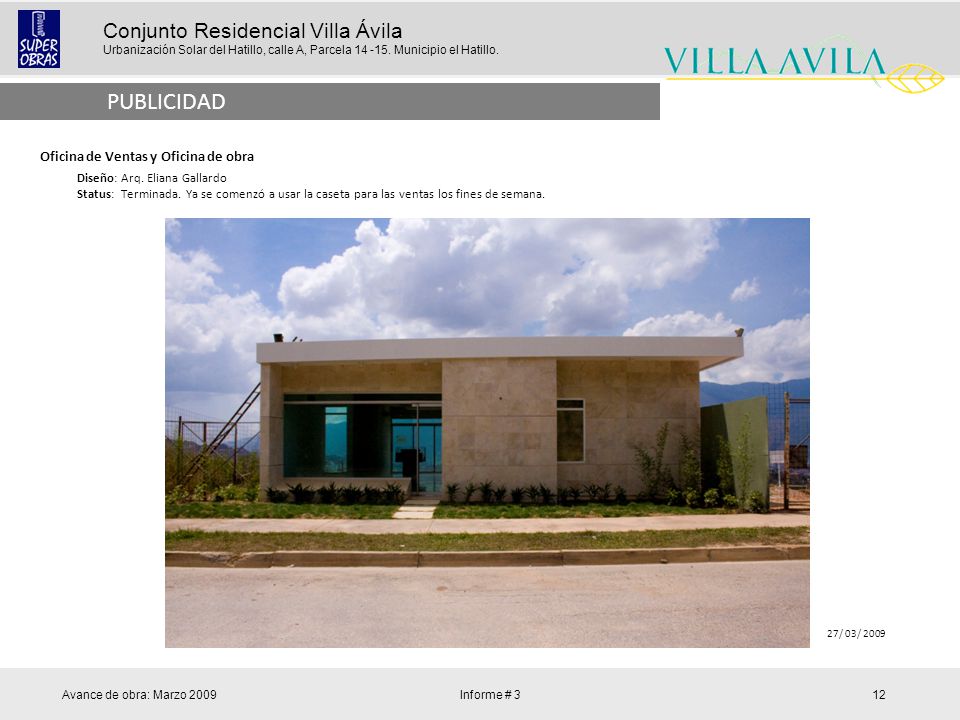

12 Conjunto Residencial Villa Ávila Urbanización Solar del Hatillo, calle A, Parcela 14 -15. Municipio el Hatillo. Avance de obra: Marzo 2009Informe # 312 Oficina de Ventas y Oficina de obra PUBLICIDAD Diseño: Arq. Eliana Gallardo Status: Terminada. Ya se comenzó a usar la caseta para las ventas los fines de semana. 27/ 03/ 2009
