En este proyecto productivo SENA, se evidencias fotografías en las cuales el apartamento del bloque G la unidad Sol de Oriente, se encuentra en obra.

Presentación del tema: "En este proyecto productivo SENA, se evidencias fotografías en las cuales el apartamento del bloque G la unidad Sol de Oriente, se encuentra en obra."— Transcripción de la presentación:

1

2

3 En este proyecto productivo SENA, se evidencias fotografías en las cuales el apartamento del bloque G la unidad Sol de Oriente, se encuentra en obra negra, únicamente con la tubería instalada sin cableado y sin puertos de conexión. En este proyecto se evidencia también el trabajo dedicado por el estudiante, y la incondicional asesoría de el docente, este proyecto fue elaborado con constante empeño y disciplina por lo cual se espera una aceptación por parte de los superiores.

4 Ciudad: Cali Dirección: Cra 27 bis diag. 70-30 Unidad Sol de Oriente apartamento 202 G Barrio: Ricardo Balcázar

5  Brindar primero que todo por el bienestar y velar por la seguridad de los que habitaran en dicha residencia.  Poder practicar en un una casa de forma correcta.  Aprender de lo practicado en la casa unifamiliar.  Se quiere entregar una vivienda terminada y lista para que una familia pueda disfrutar de las comodidades.  Obtener beneficios laborales.

6  Se quiere entregar una vivienda terminada y lista para que una familia pueda disfrutar de sus comodidades de una forma segura.

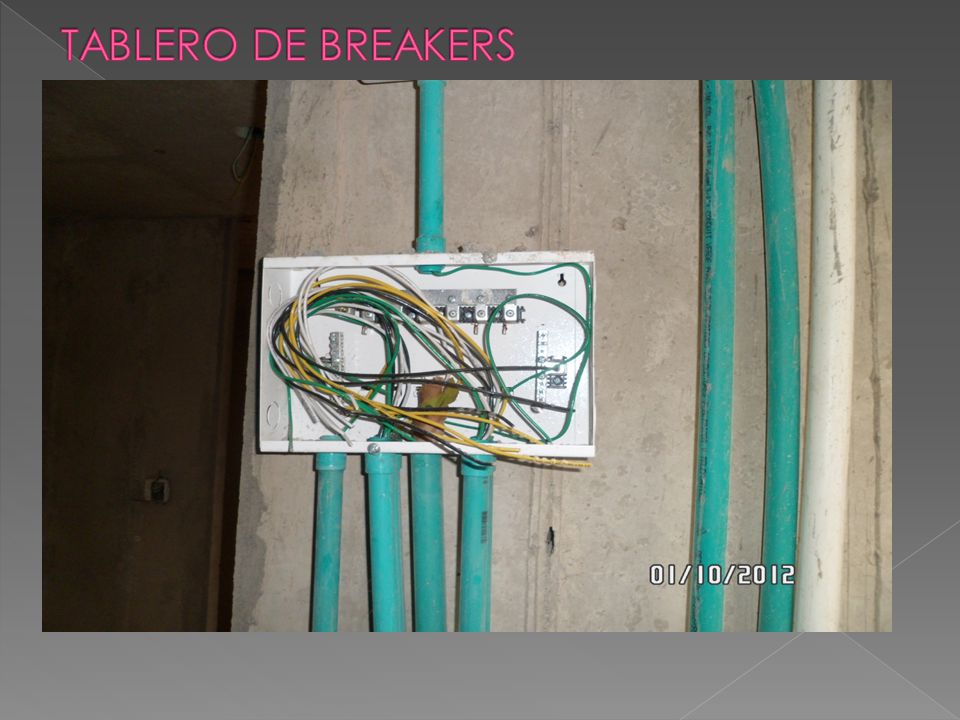

7  Dicho apartamento esta ubicado en un segundo piso y es por consiguiente que los cables empiecen desde el primer piso hasta el quinto piso, por eso se encuentran tantos cables en el tablero de breakes.  El inicio de las instalaciones eléctricas fueron entre el 24 de septiembre hasta el 5 de octubre del presente año.

8

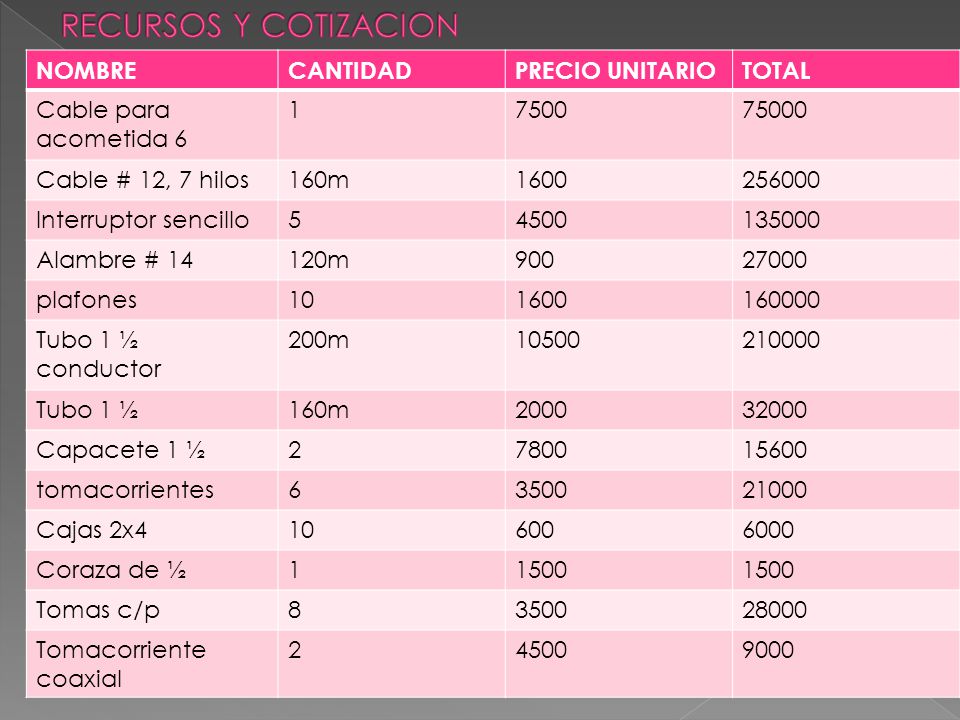

9 NOMBRECANTIDADPRECIO UNITARIOTOTAL Cable para acometida 6 1750075000 Cable # 12, 7 hilos160m1600256000 Interruptor sencillo54500135000 Alambre # 14120m90027000 plafones101600160000 Tubo 1 ½ conductor 200m10500210000 Tubo 1 ½160m200032000 Capacete 1 ½2780015600 tomacorrientes6350021000 Cajas 2x4106006000 Coraza de ½11500 Tomas c/p8350028000 Tomacorriente coaxial 245009000

10 NOMBRECANTIDADPRECIO UNITARIO TOTAL Interruptor doble2680013600 Tomacorriente 2.20 2680013600 Tomacorriente triple 1980018600 Interruptor triple18800 Caja de switches 112800 breakers112800 Caja 4x430210063000 Caja de distribución 110800 Caja del contador 138000 Varilla coperwel169500 TOTAL 1’436.700

11  Este es el plano arquitectónico de la vivienda tiene las correspondientes, tuberías y demás conexiones.

12  Indicación de los circuitos correspondientes.

13

14

15

16

17

18 CONEXIÓN DE BOMBILLOS

19 CONEXIÓN DE UN BOMBILLO Y UN TOMA

20 LA VIVIENDA FINALIZADA

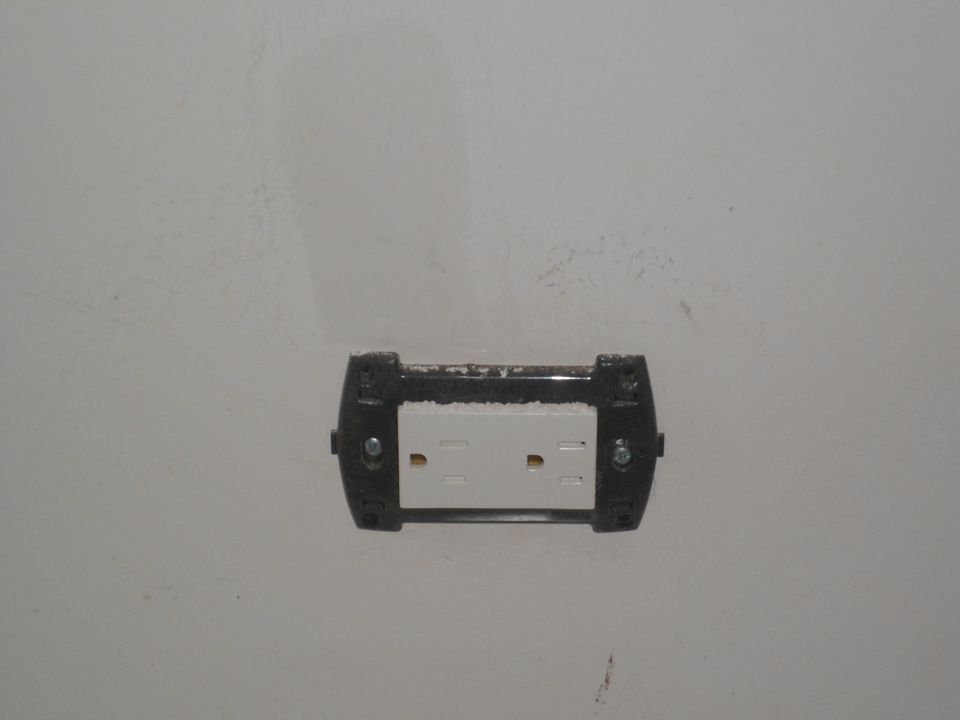

21 Se evidencia un tomacorriente al lado de el puerto de la Televisión.

22

23  Conexiones de la alcoba principal

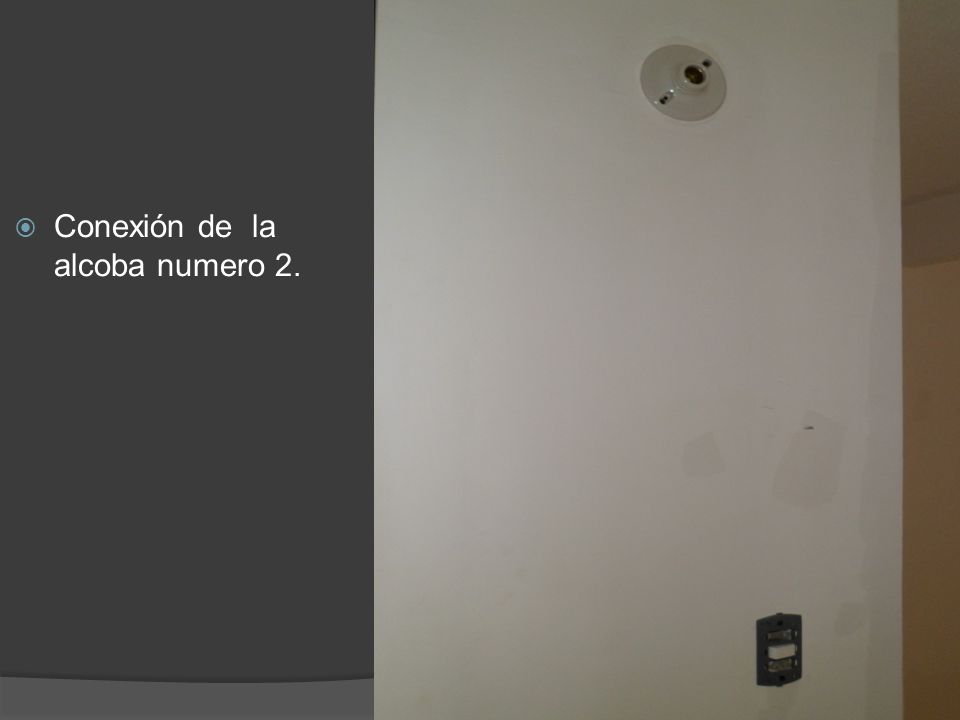

24  Conexión de la alcoba numero 2.

25  Conexión de la sala

26  Esta conexión hace parte de el sector de la cocina y el lugar de los oficios.

27  Esta es una conexión sencilla ubicada en el baño.

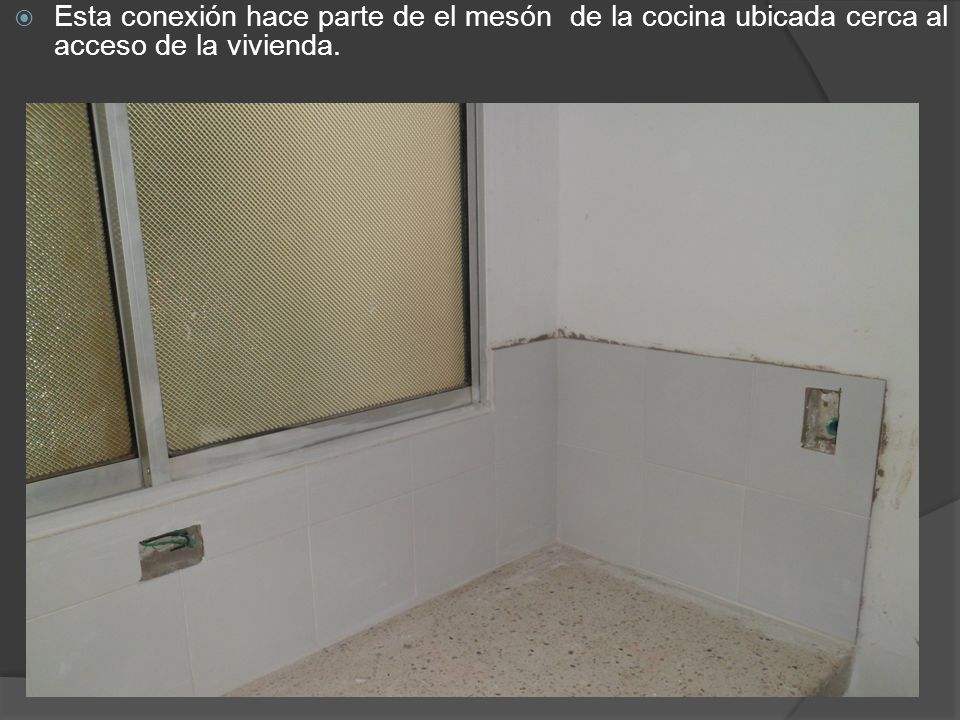

28  Esta conexión hace parte de el mesón de la cocina ubicada cerca al acceso de la vivienda.

29  Esta conexión hace parte de el sector de la sala haciendo parte de la iluminación del balcón.

30  Se muestra una serie de conexiones ubicadas en el balcón para su iluminación.

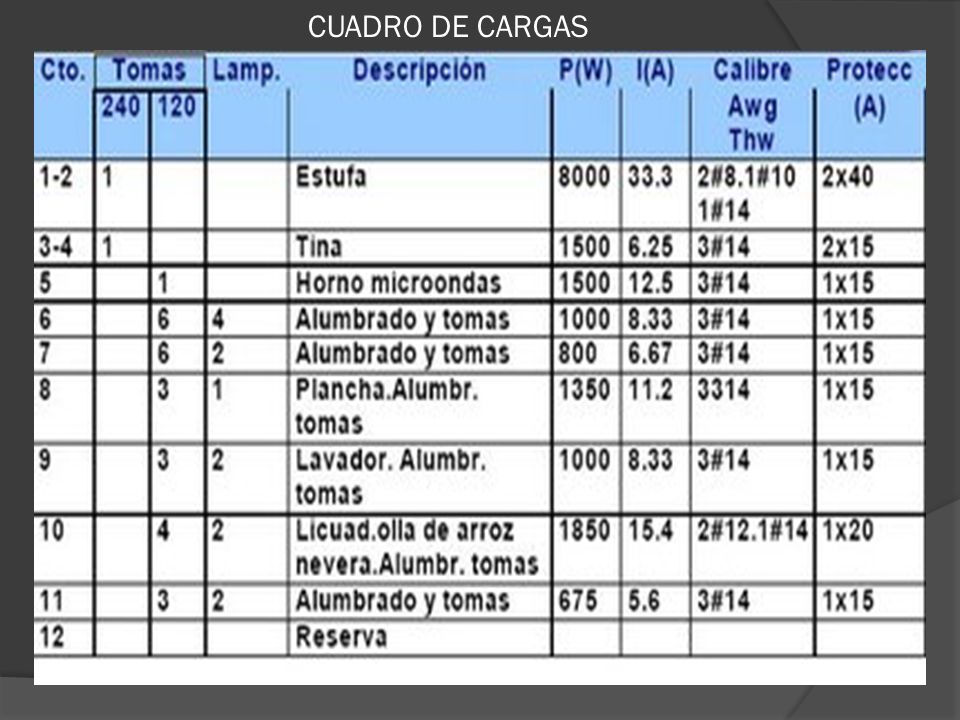

31 CUADRO DE CARGAS
