Unidad I ÁLGEBRA BINARIA
Ing. Christian Ovalle
2

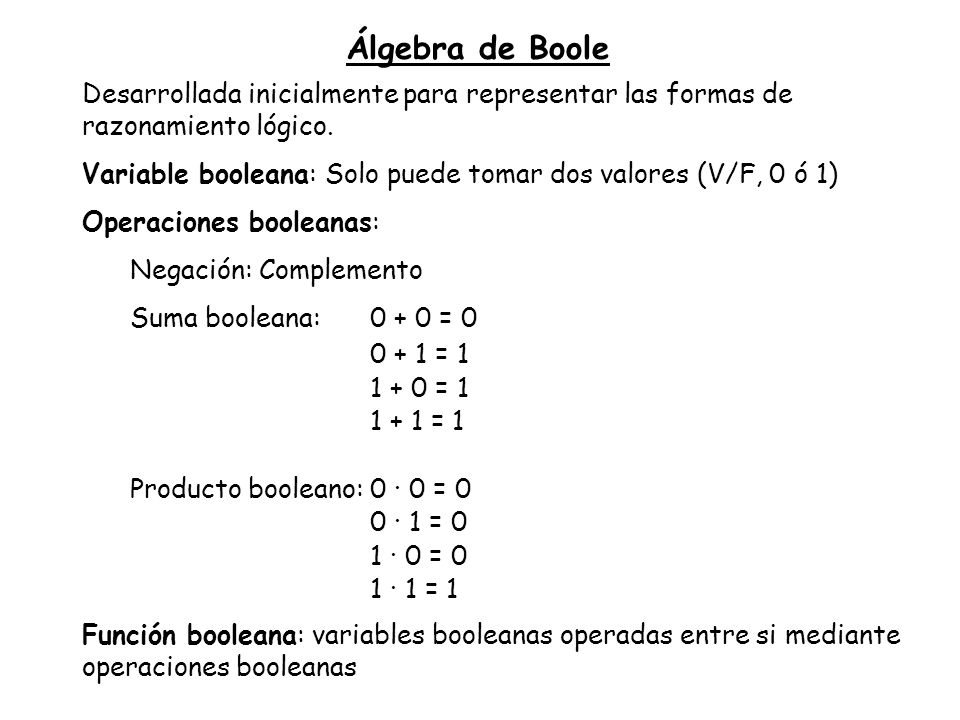

Álgebra de Boole Desarrollada inicialmente para representar las formas de razonamiento lógico. Variable booleana: Solo puede tomar dos valores (V/F, 0 ó 1) Operaciones booleanas: Negación: Complemento Suma booleana: = 0 0 + 1 = 1 1 + 0 = 1 1 + 1 = 1 Producto booleano: 0 · 0 = 0 0 · 1 = 0 1 · 0 = 0 1 · 1 = 1 Función booleana: variables booleanas operadas entre si mediante operaciones booleanas
3

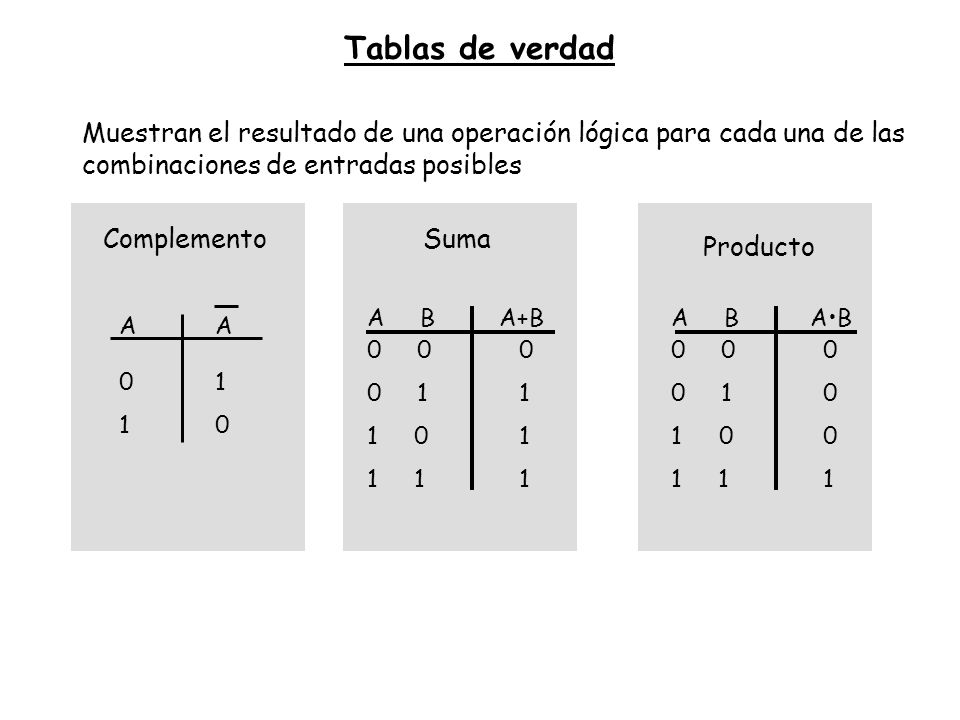

Tablas de verdad Muestran el resultado de una operación lógica para cada una de las combinaciones de entradas posibles Complemento Suma Producto A B A+B 1 A B A•B A A 0 1 1 0 1
4
Teoremas del álgebra de Boole (I)

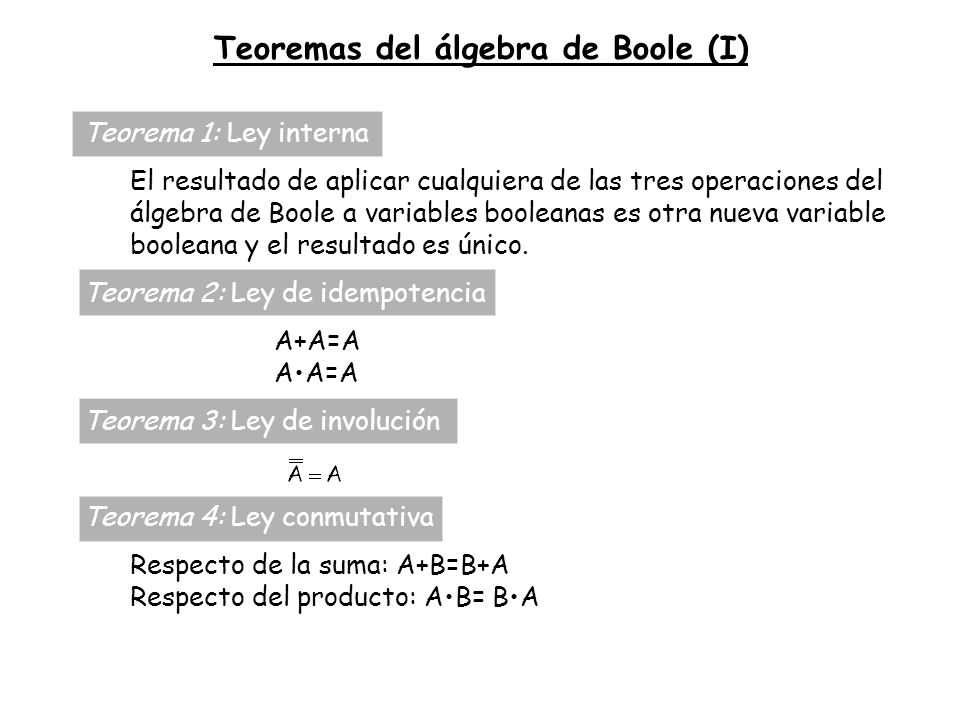

Teorema 1: Ley interna El resultado de aplicar cualquiera de las tres operaciones del álgebra de Boole a variables booleanas es otra nueva variable booleana y el resultado es único. Teorema 2: Ley de idempotencia A+A=A A•A=A Teorema 3: Ley de involución Teorema 4: Ley conmutativa Respecto de la suma: A+B=B+A Respecto del producto: A•B= B•A
5
Teoremas del álgebra de Boole (II)
Teorema 5: Ley asociativa Respecto de la suma: A+(B+C)=(A+B)+C=A+B+C Respecto del producto: A•(B•C)=(A•B)•C=A•B•C Teorema 6: Ley distributiva Respecto de la suma: A+B•C= (A+B)•(A+C) Respecto del producto: A•(B+C)=A•B+A•C Teorema 7: Ley de absorción A+A•B=A A•(A+B)=A
6
Teoremas del álgebra de Boole (III)

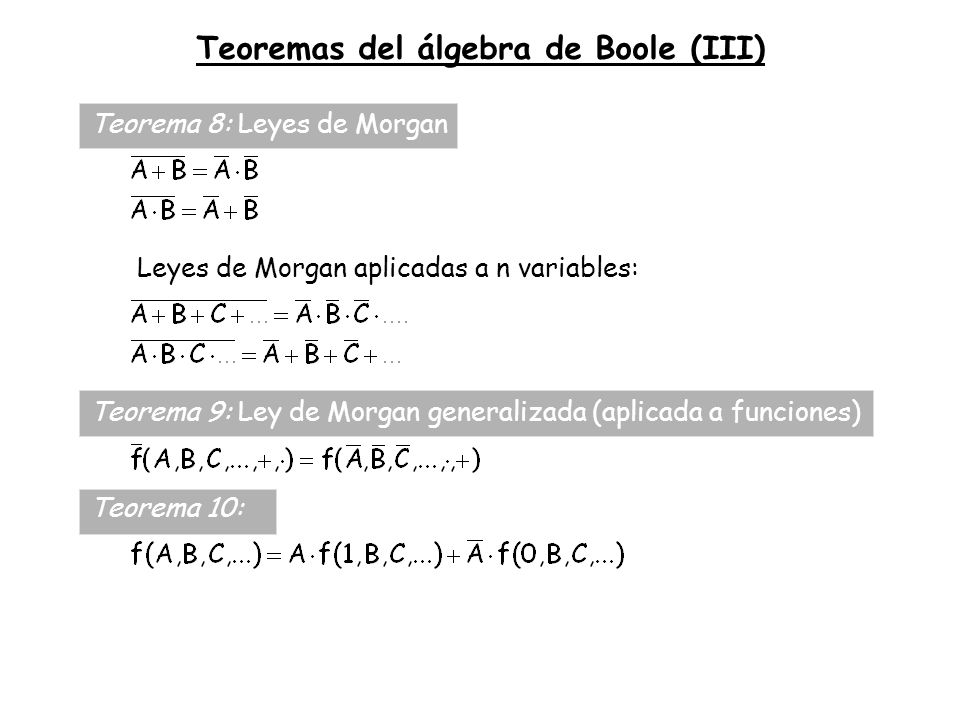

Teorema 8: Leyes de Morgan Leyes de Morgan aplicadas a n variables: Teorema 9: Ley de Morgan generalizada (aplicada a funciones) Teorema 10:
7
Funciones lógicas elementales (I)

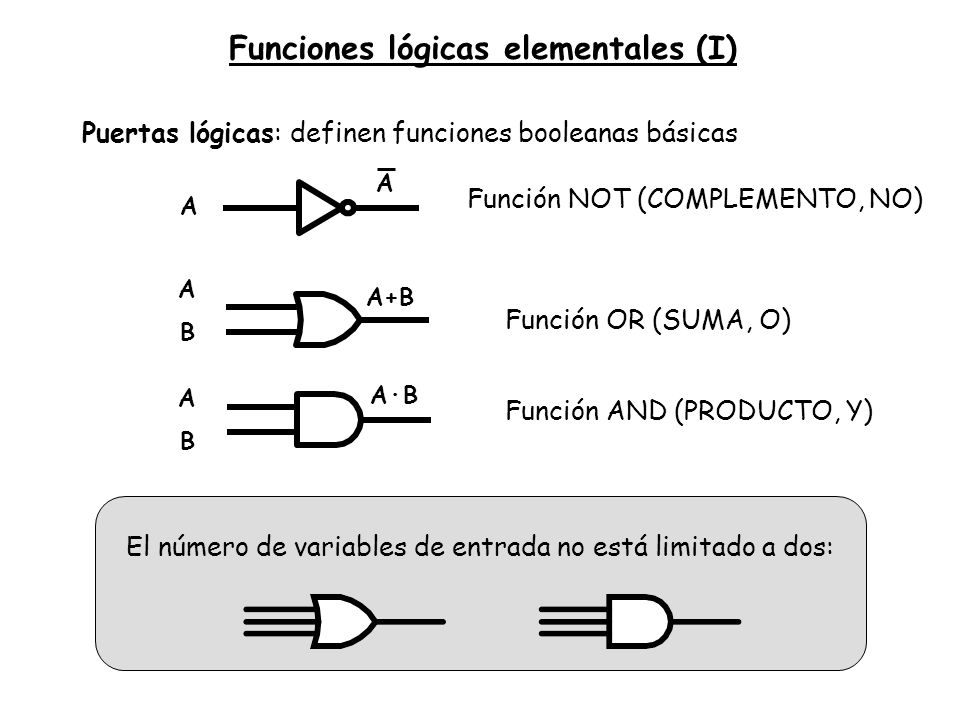

Puertas lógicas: definen funciones booleanas básicas A Función NOT (COMPLEMENTO, NO) A A+B A B Función OR (SUMA, O) A B A·B Función AND (PRODUCTO, Y) El número de variables de entrada no está limitado a dos:
8
Funciones lógicas elementales (II)

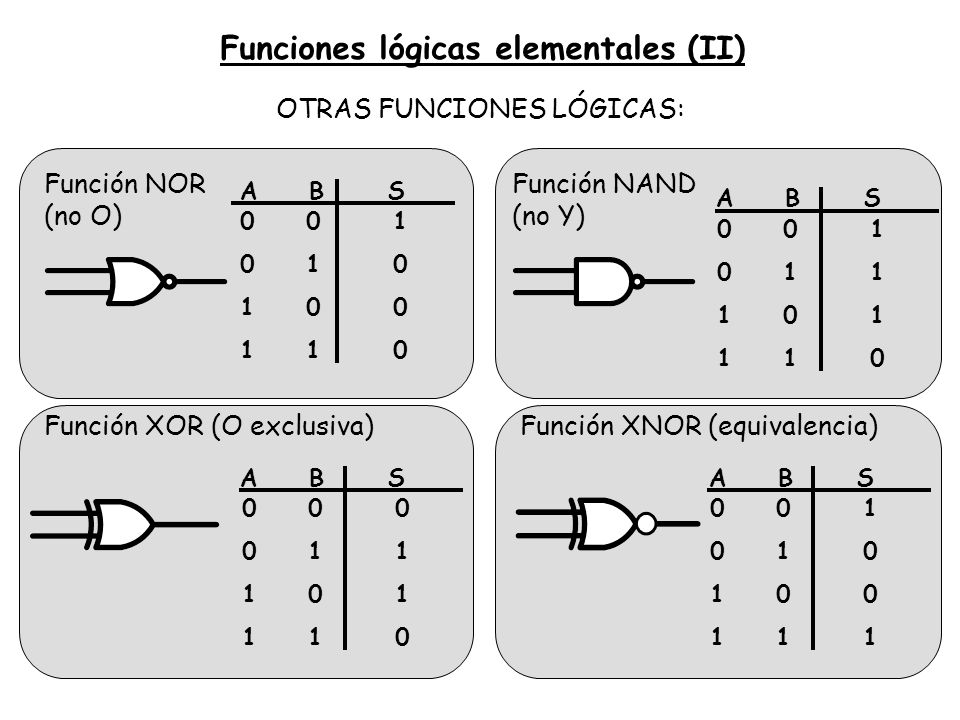

OTRAS FUNCIONES LÓGICAS: Función NOR (no O) Función NAND (no Y) A B S A B S A B S Función XOR (O exclusiva) Función XNOR (equivalencia) A B S
9
Funciones lógicas con puertas NAND
A B S Complemento Suma Producto
10
Funciones lógicas con puertas NOR
A B S Complemento Suma Producto
