Control de Calidad en Medicina Nuclear

Presentación del tema: "Control de Calidad en Medicina Nuclear"— Transcripción de la presentación:

1 Control de Calidad en Medicina Nuclear
Lic. Sergio L. Mosconi FUESMEN

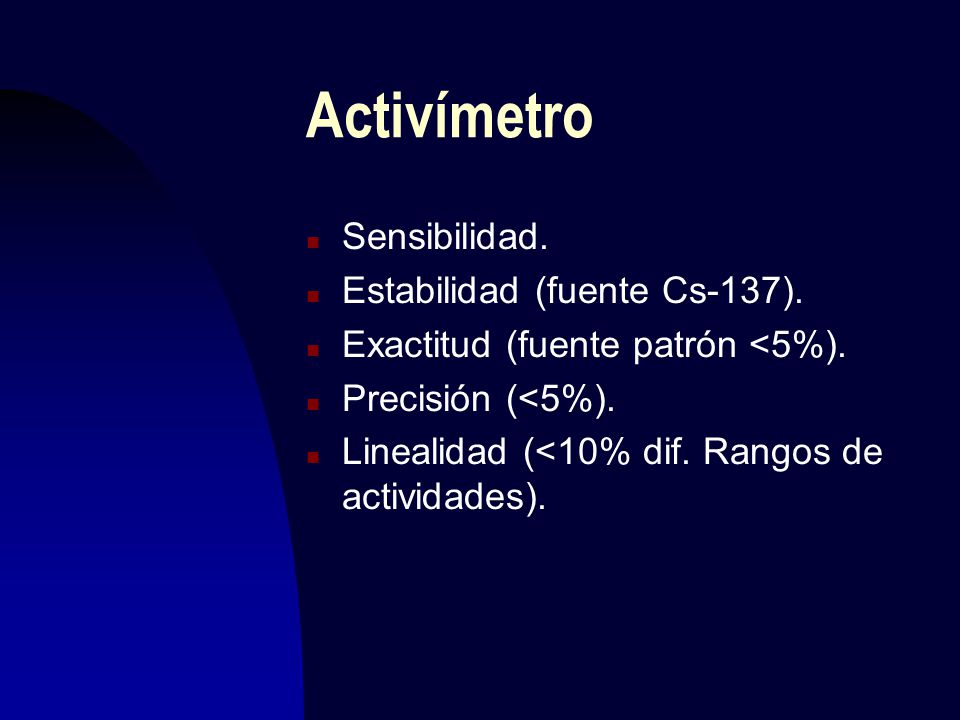

2 Activímetro Sensibilidad. Estabilidad (fuente Cs-137).
Exactitud (fuente patrón <5%). Precisión (<5%). Linealidad (<10% dif. Rangos de actividades).

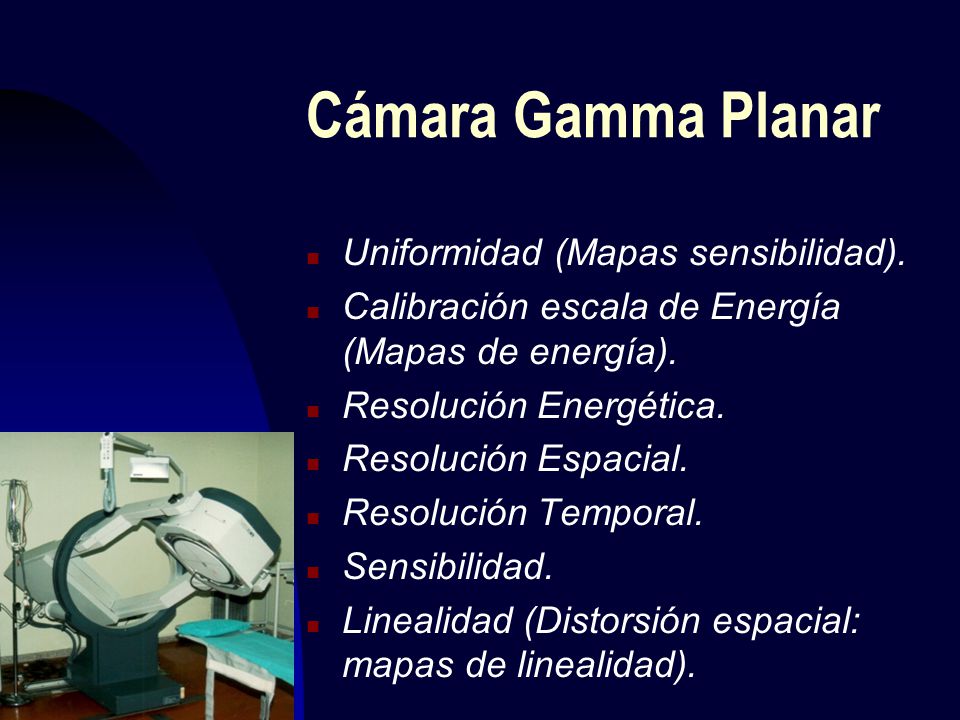

3 Cámara Gamma Planar Uniformidad (Mapas sensibilidad).
Calibración escala de Energía (Mapas de energía). Resolución Energética. Resolución Espacial. Resolución Temporal. Sensibilidad. Linealidad (Distorsión espacial: mapas de linealidad).

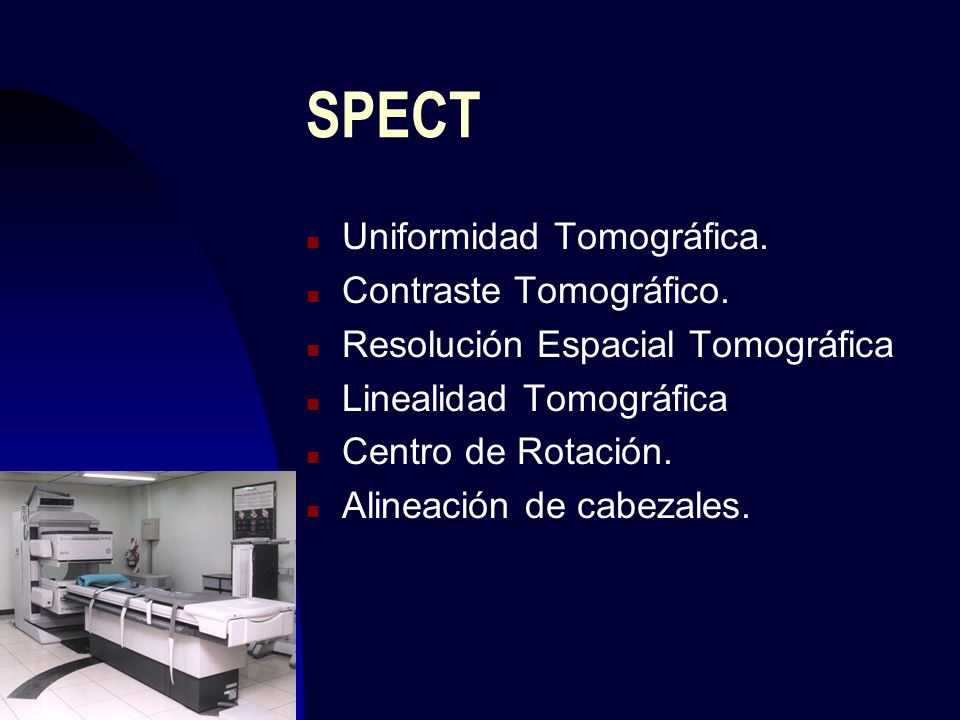

4 SPECT Uniformidad Tomográfica. Contraste Tomográfico.
Resolución Espacial Tomográfica Linealidad Tomográfica Centro de Rotación. Alineación de cabezales.

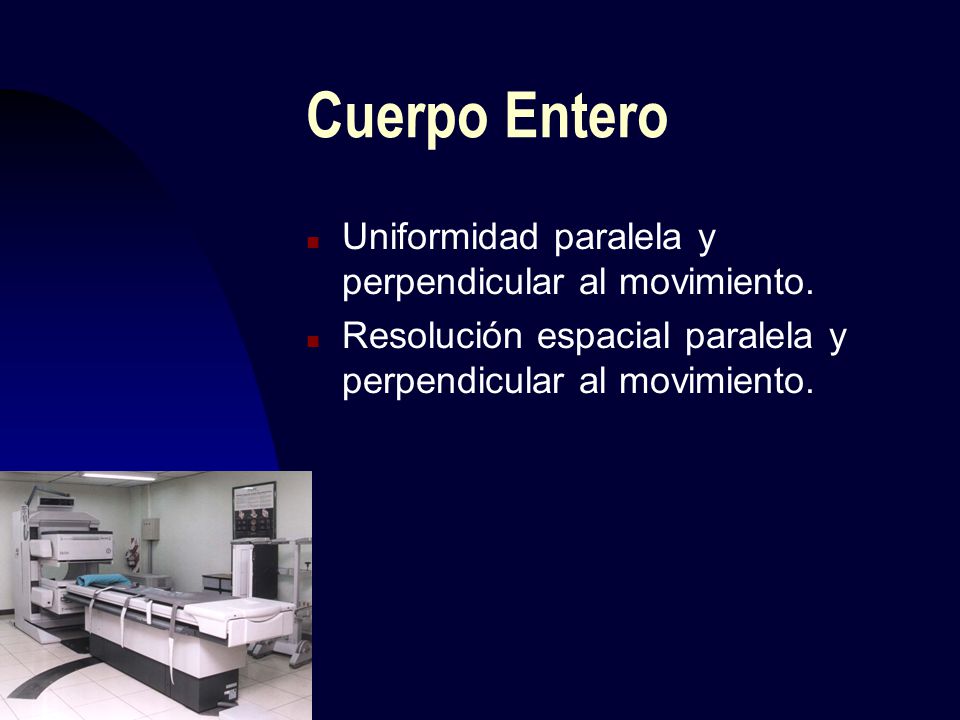

5 Cuerpo Entero Uniformidad paralela y perpendicular al movimiento.
Resolución espacial paralela y perpendicular al movimiento.

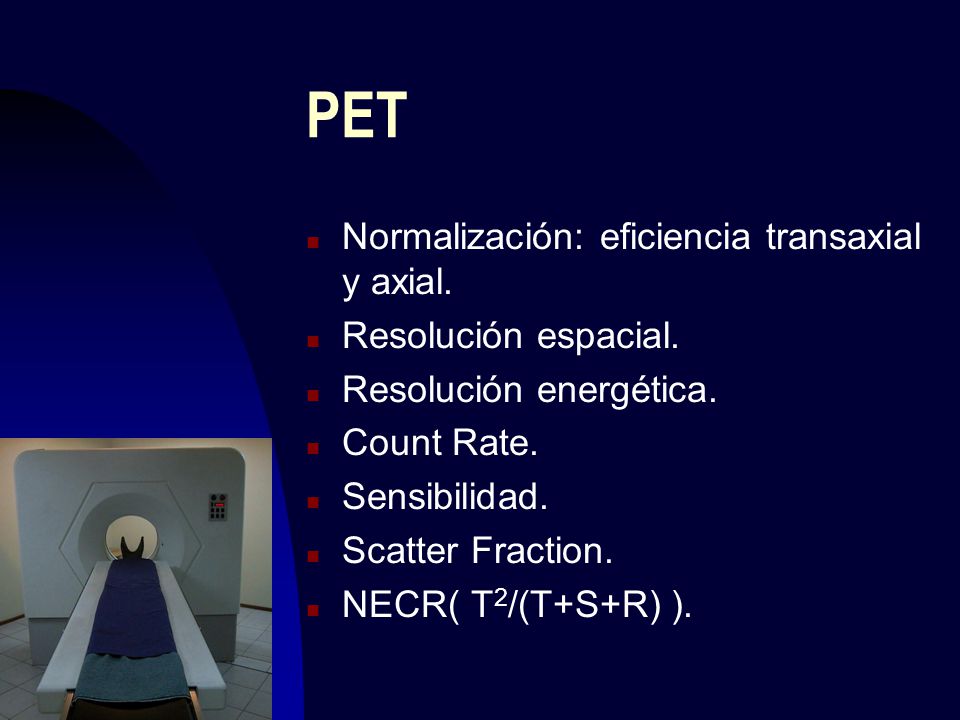

6 PET Normalización: eficiencia transaxial y axial. Resolución espacial.
Resolución energética. Count Rate. Sensibilidad. Scatter Fraction. NECR( T2/(T+S+R) ).

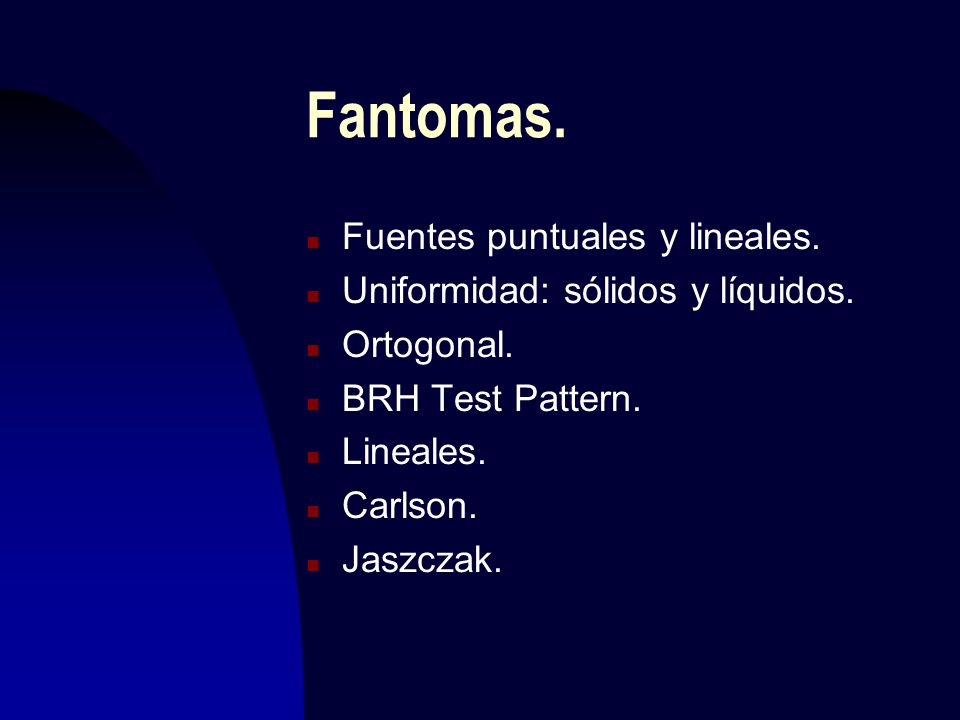

7 Fantomas. Fuentes puntuales y lineales.
Uniformidad: sólidos y líquidos. Ortogonal. BRH Test Pattern. Lineales. Carlson. Jaszczak.

8 Espectro energético

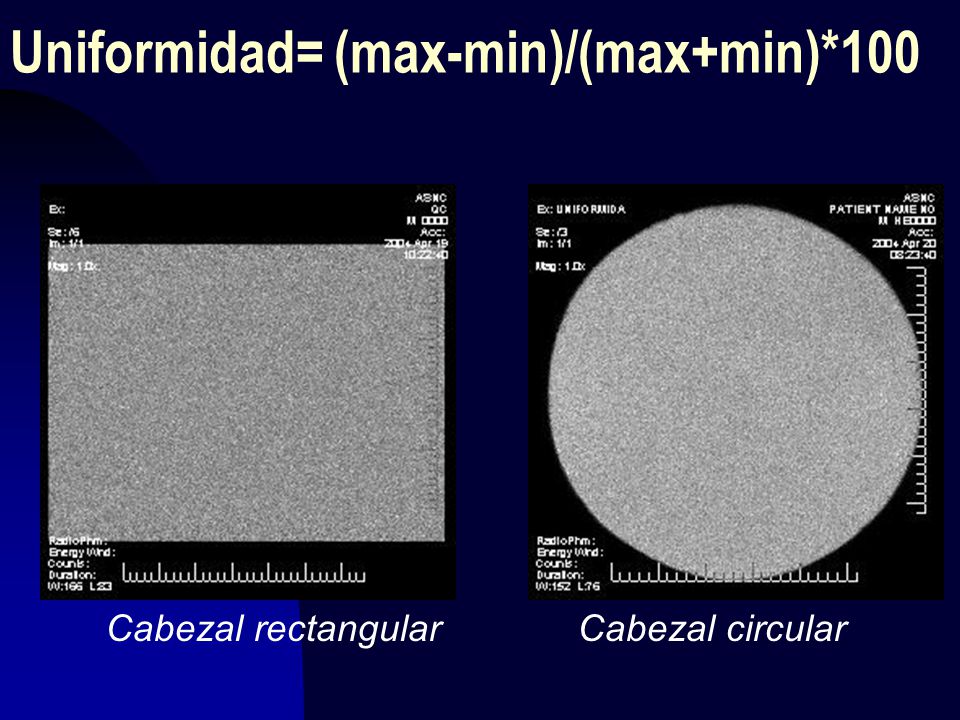

9 Uniformidad= (max-min)/(max+min)*100
Cabezal rectangular Cabezal circular

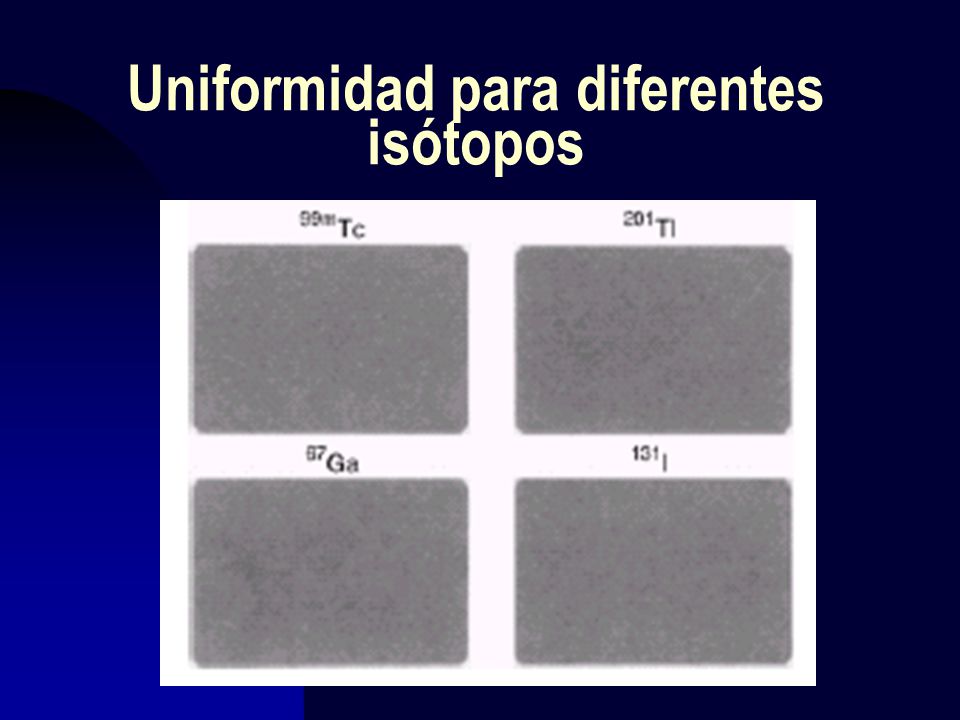

10 Uniformidad para diferentes isótopos

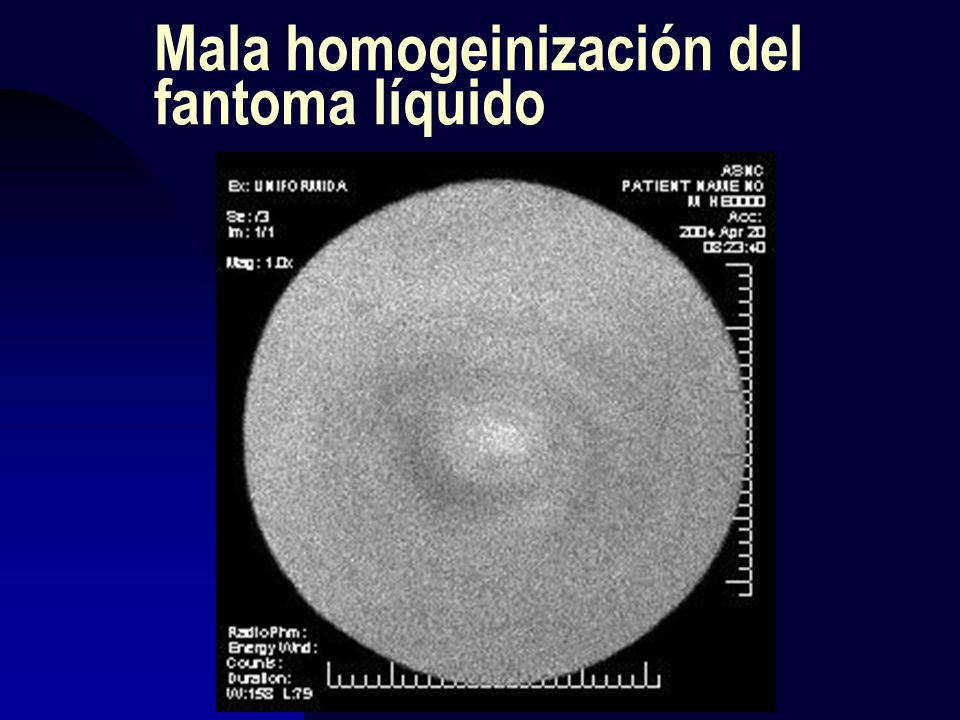

11 Mala homogeinización del fantoma líquido

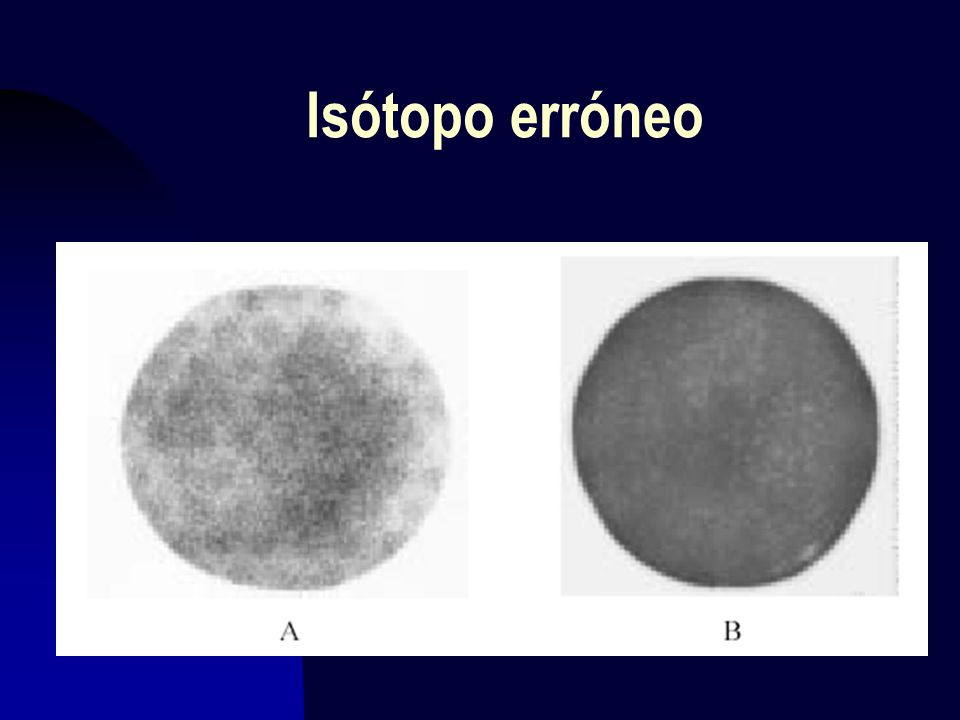

12 Isótopo erróneo

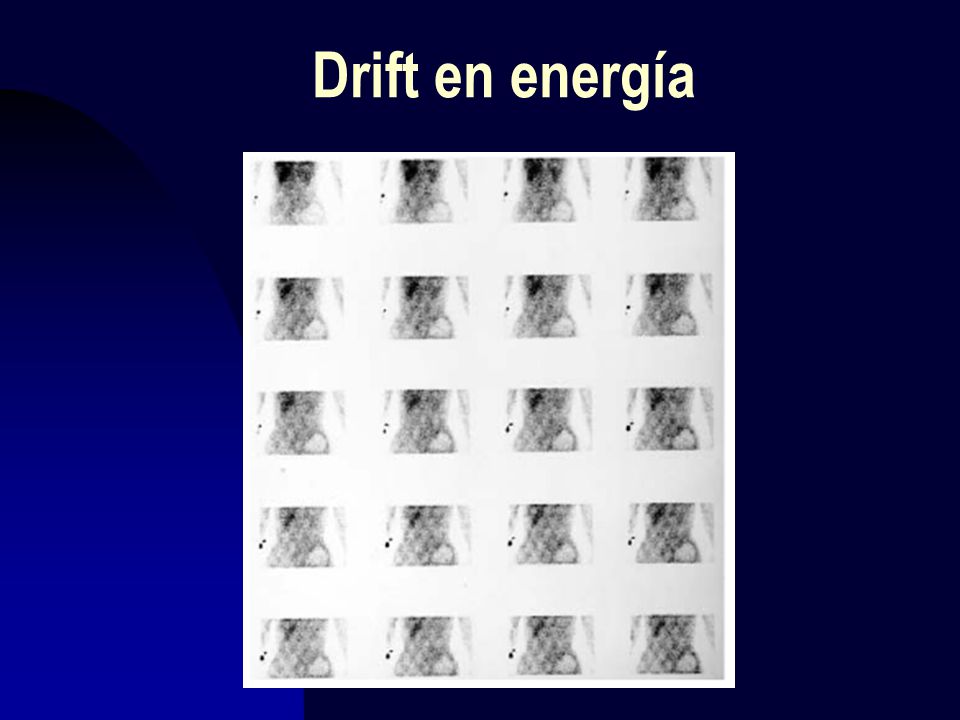

13 Drift en energía

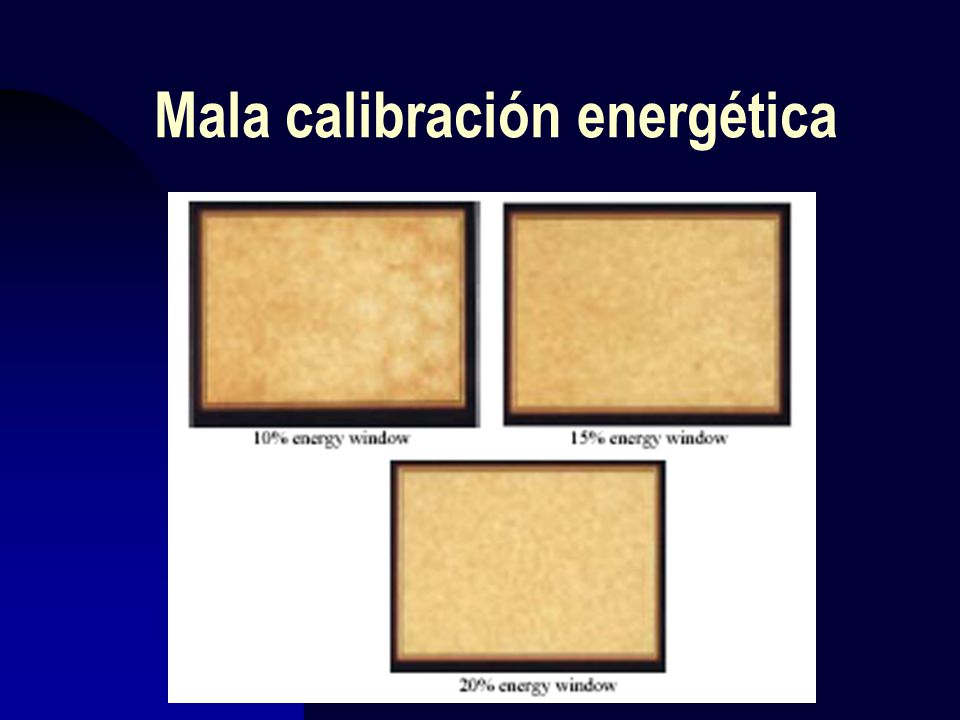

14 Mala calibración energética

15 Corrección de linealidad

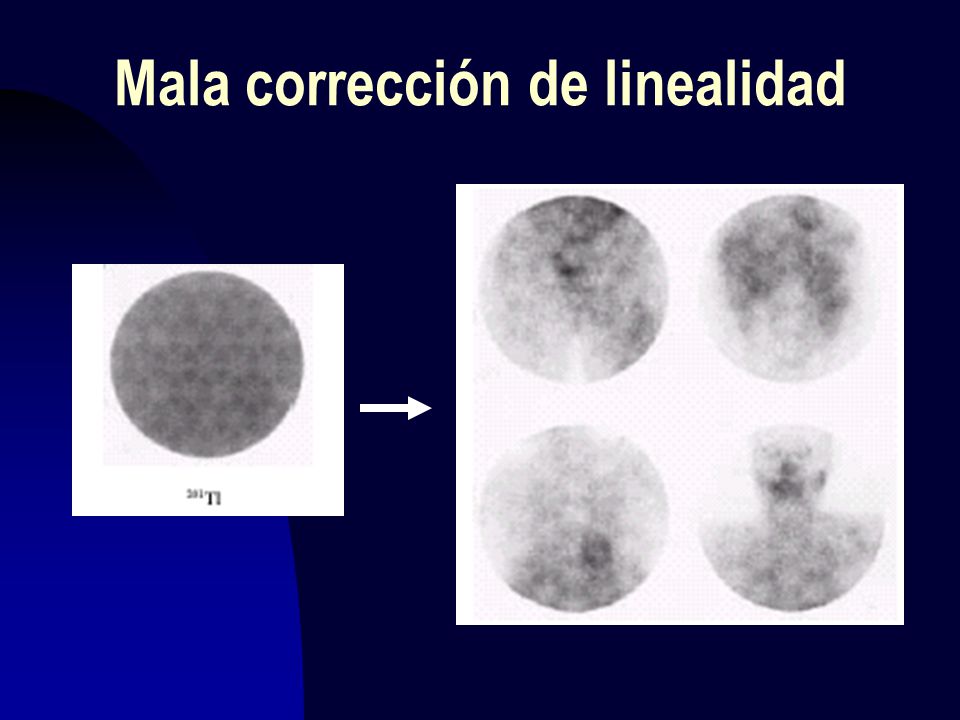

16 Mala corrección de linealidad

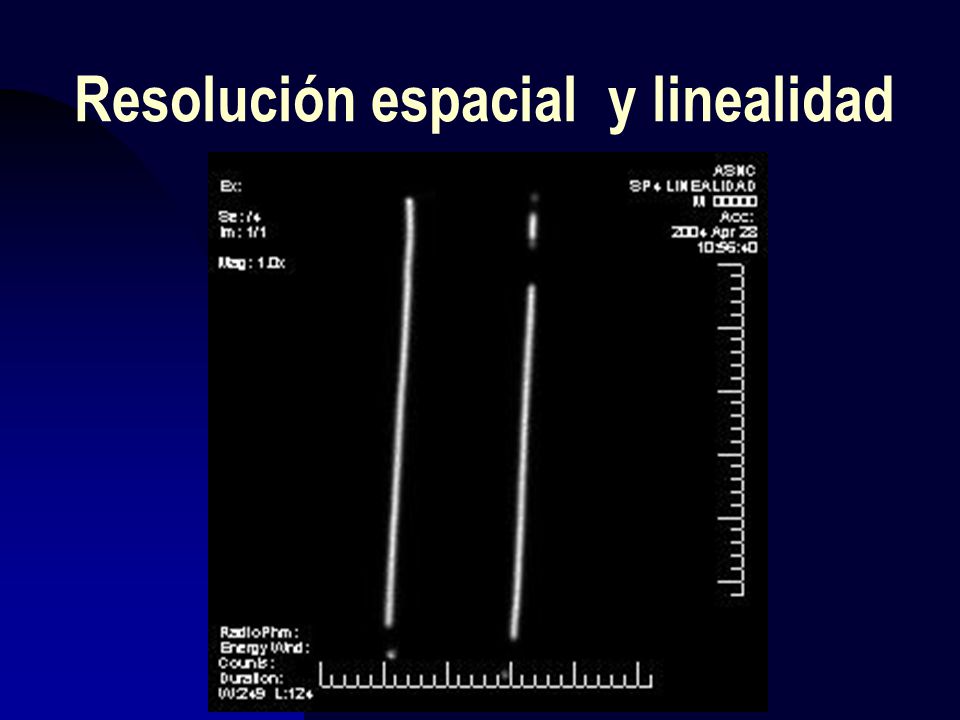

17 Resolución espacial y linealidad

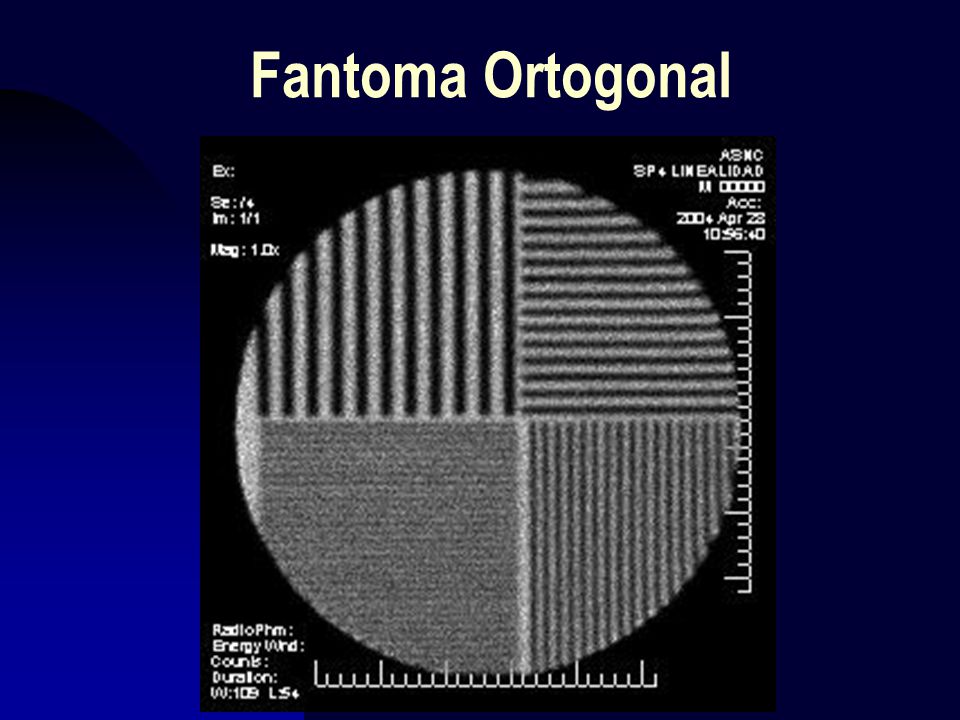

18 Fantoma Ortogonal

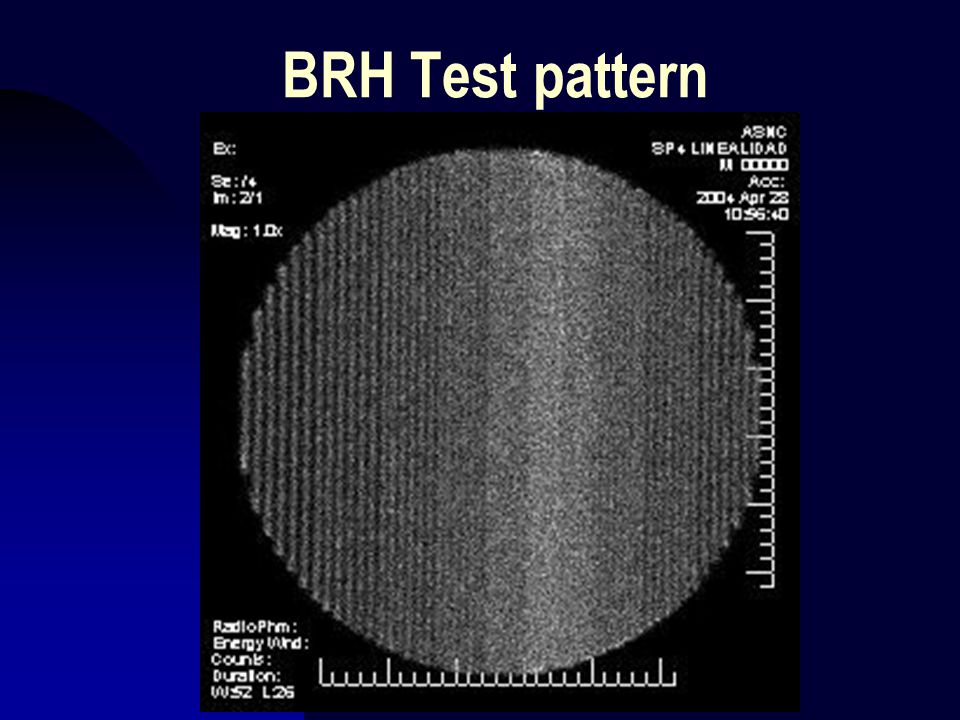

19 BRH Test pattern

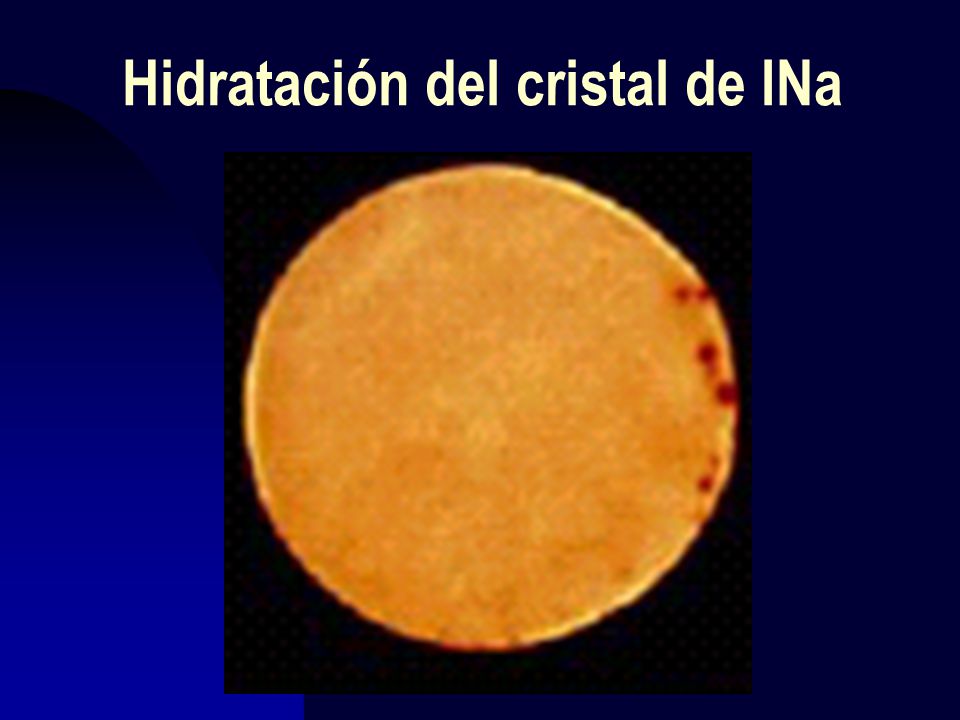

20 Hidratación del cristal de INa

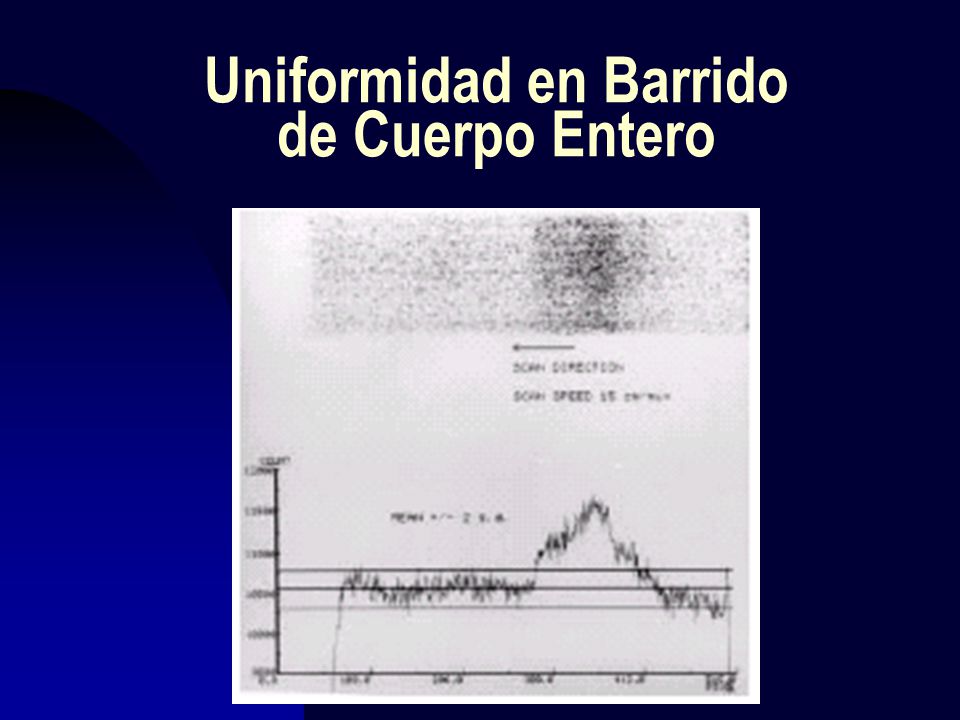

21 Uniformidad en Barrido de Cuerpo Entero

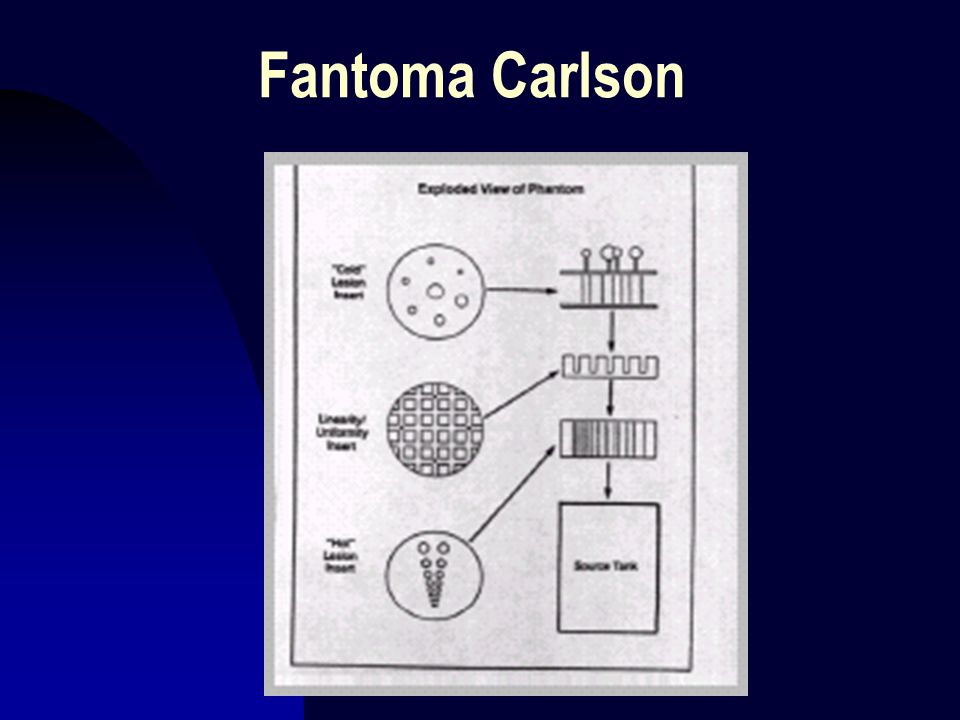

22 Fantoma Carlson

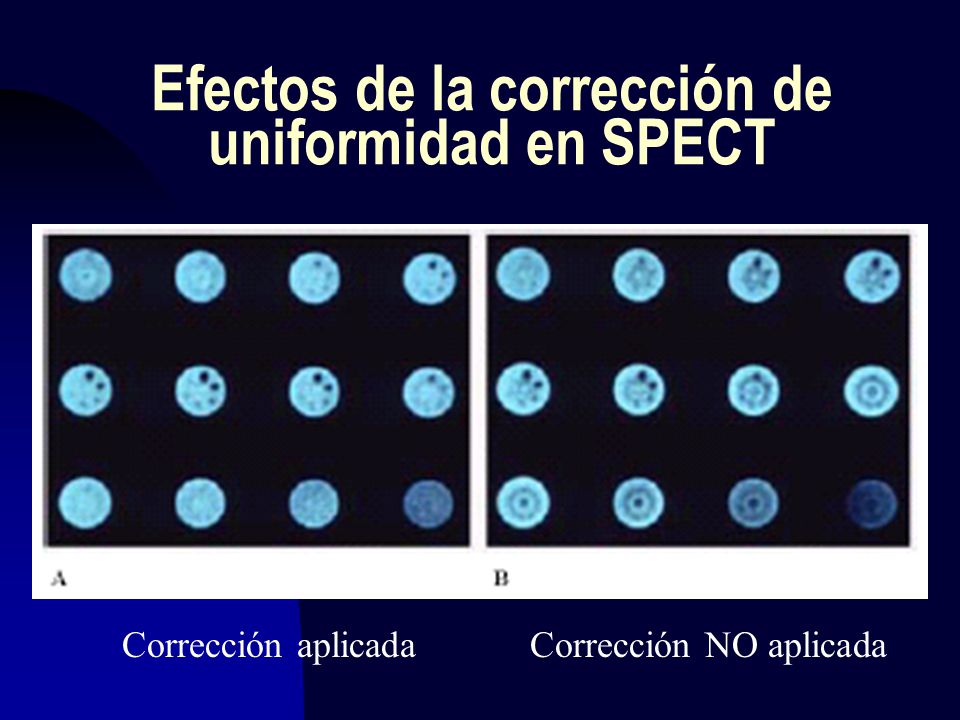

23 Efectos de la corrección de uniformidad en SPECT
Corrección aplicada Corrección NO aplicada

24 Mala uniformidad en SPECT

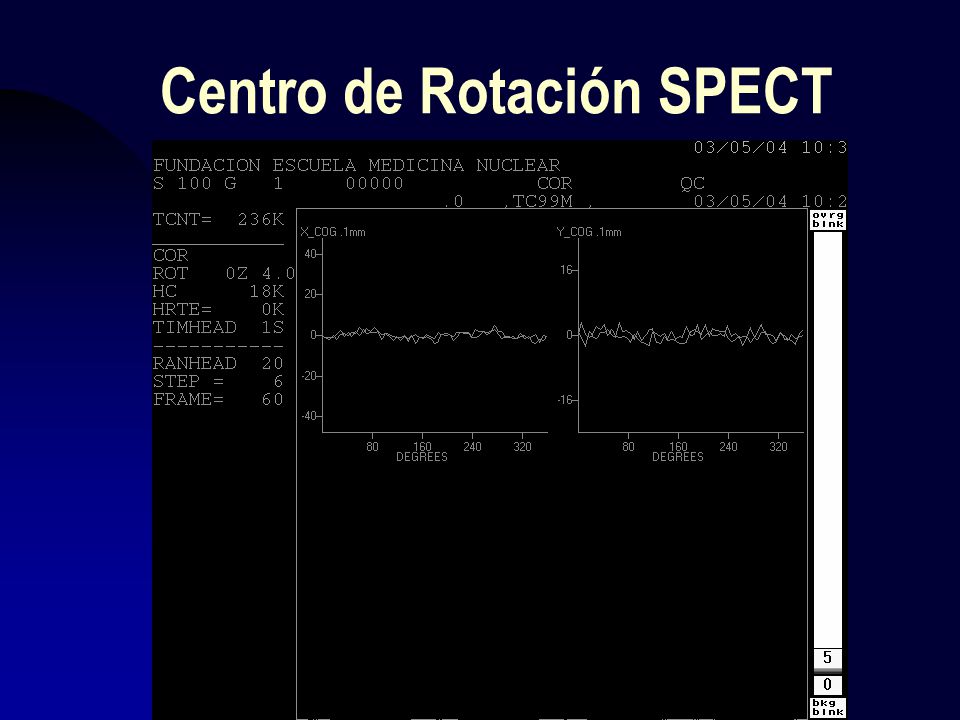

25 Centro de Rotación SPECT

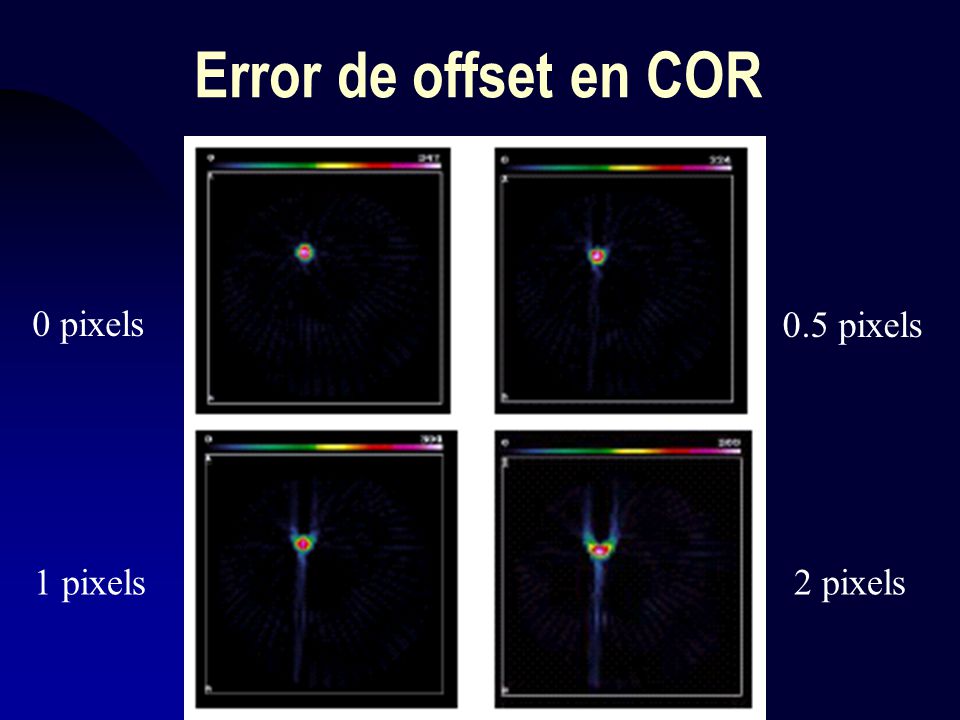

26 Error de offset en COR 0 pixels 0.5 pixels 1 pixels 2 pixels

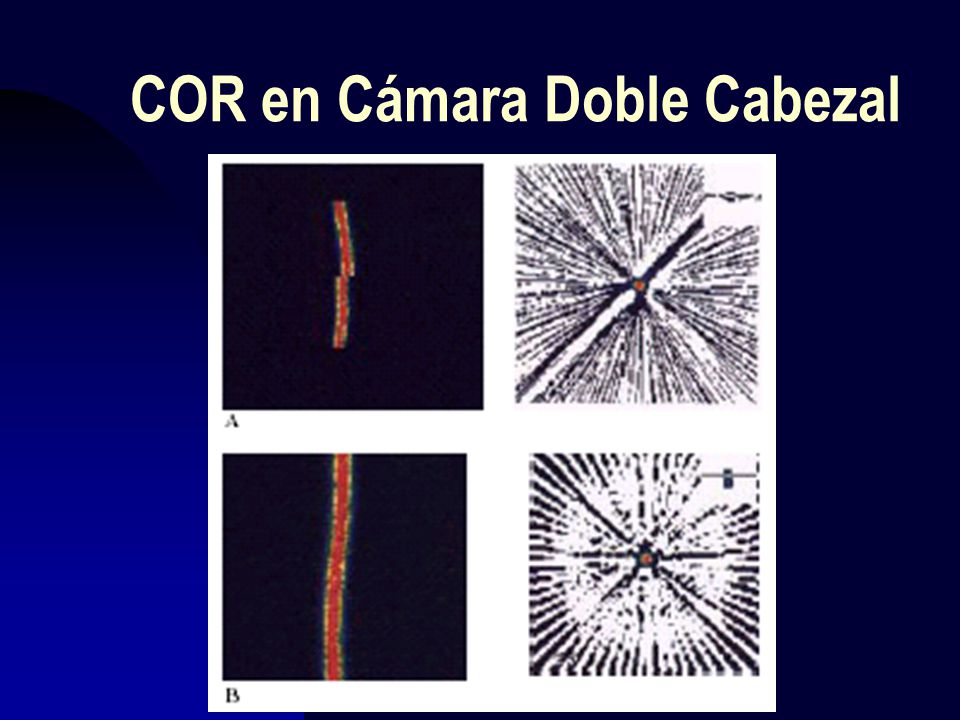

27 COR en Cámara Doble Cabezal

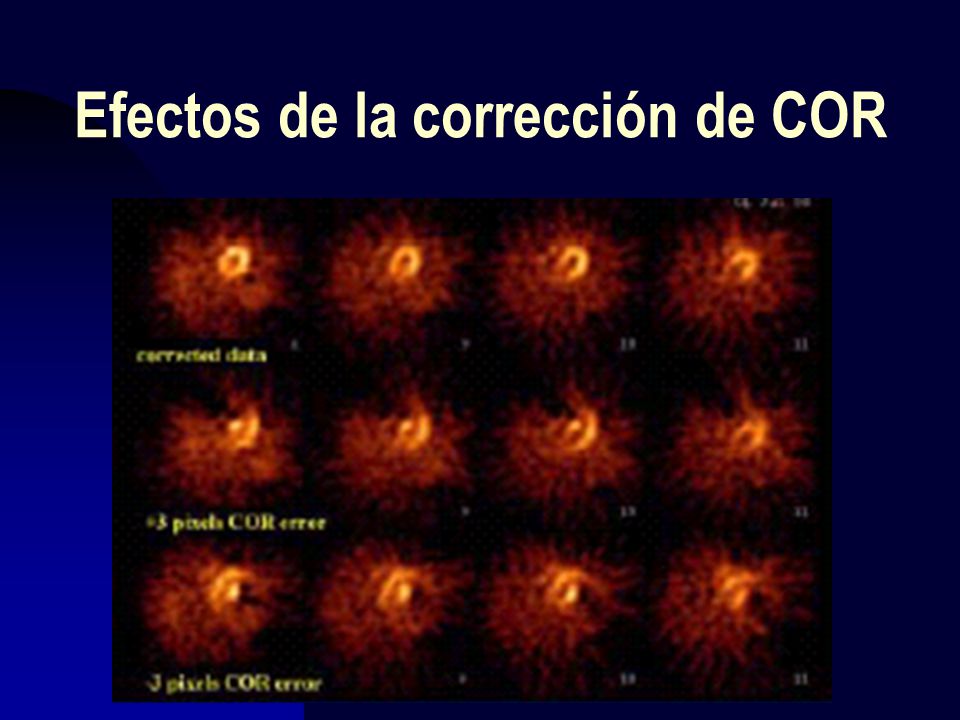

28 Efectos de la corrección de COR

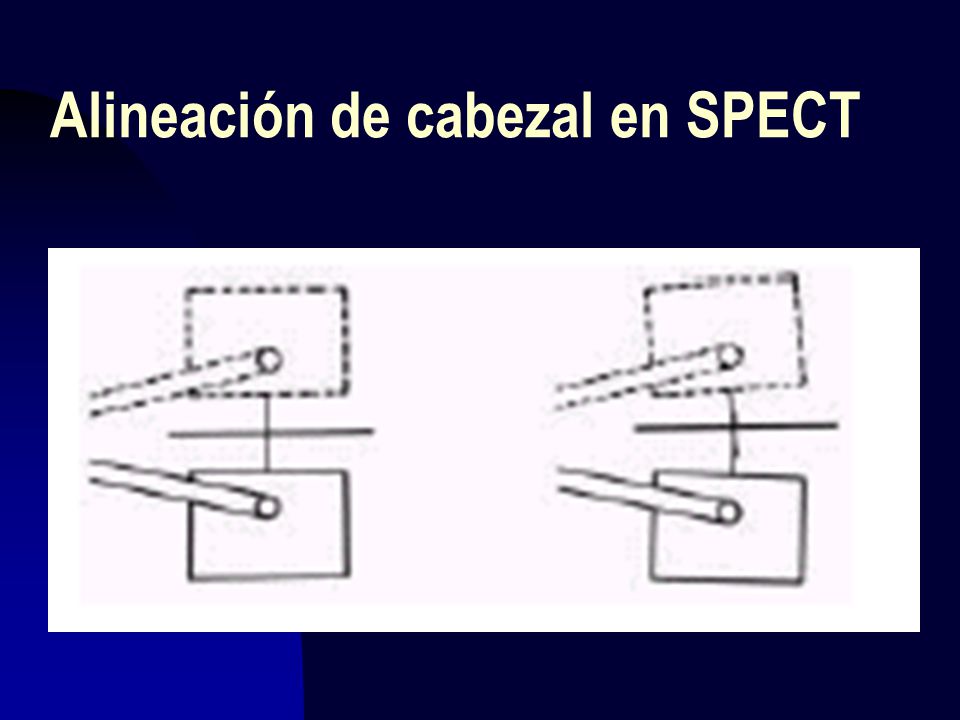

29 Alineación de cabezal en SPECT

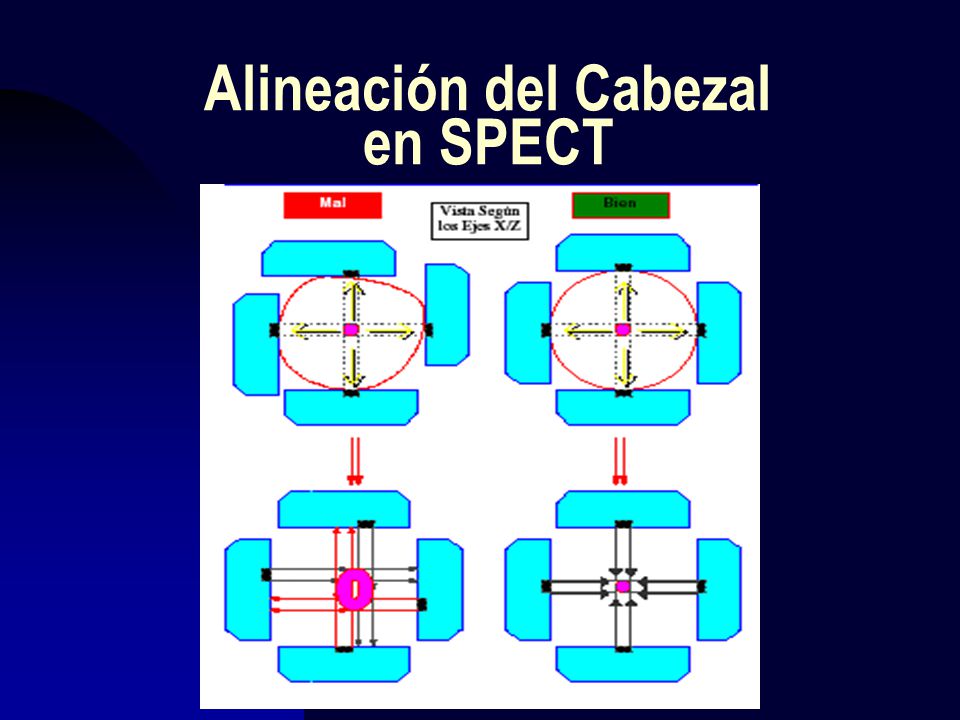

30 Alineación del Cabezal en SPECT

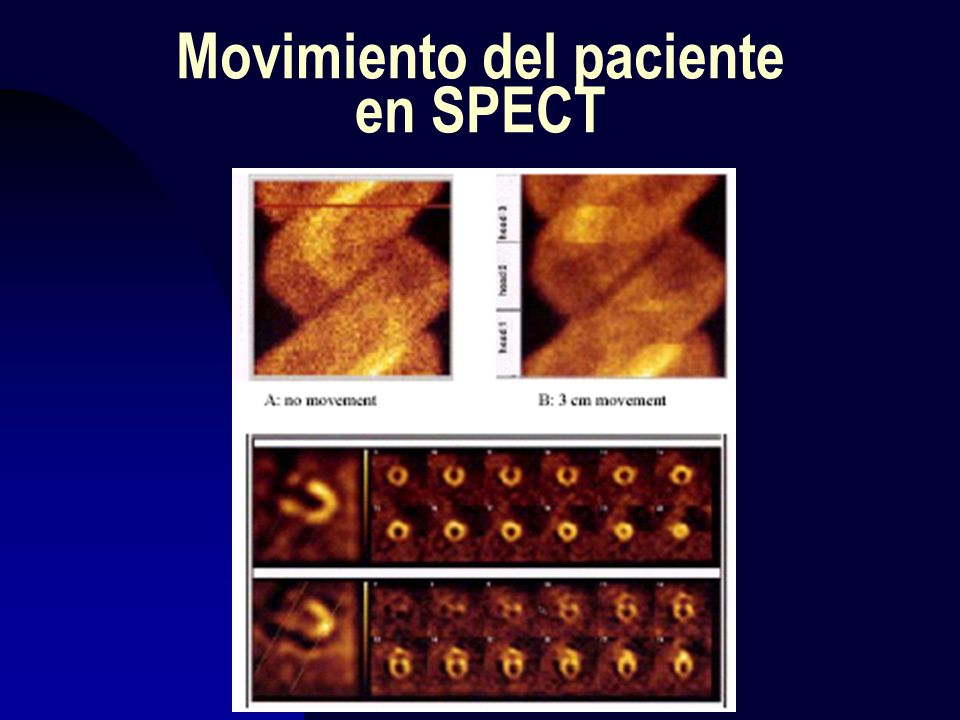

31 Movimiento del paciente en SPECT

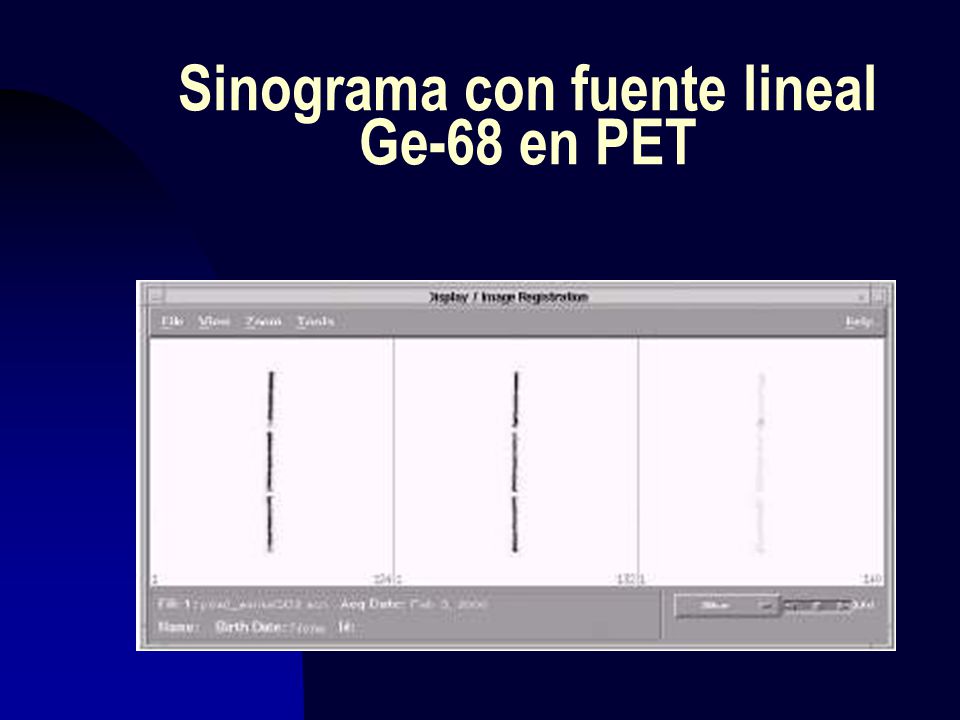

32 Sinograma con fuente lineal Ge-68 en PET

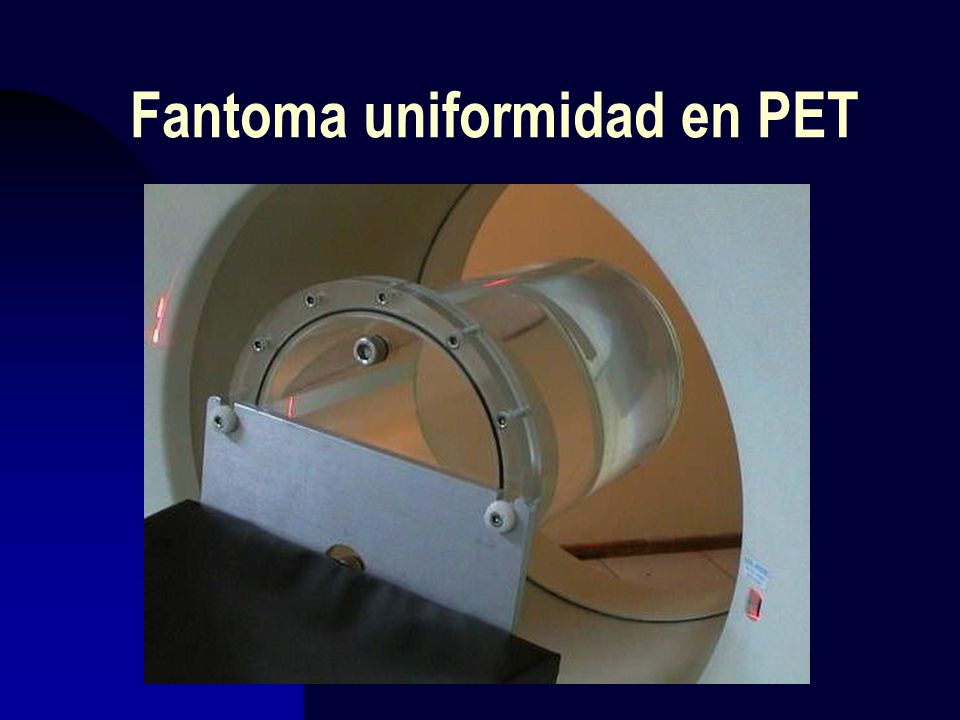

33 Fantoma uniformidad en PET

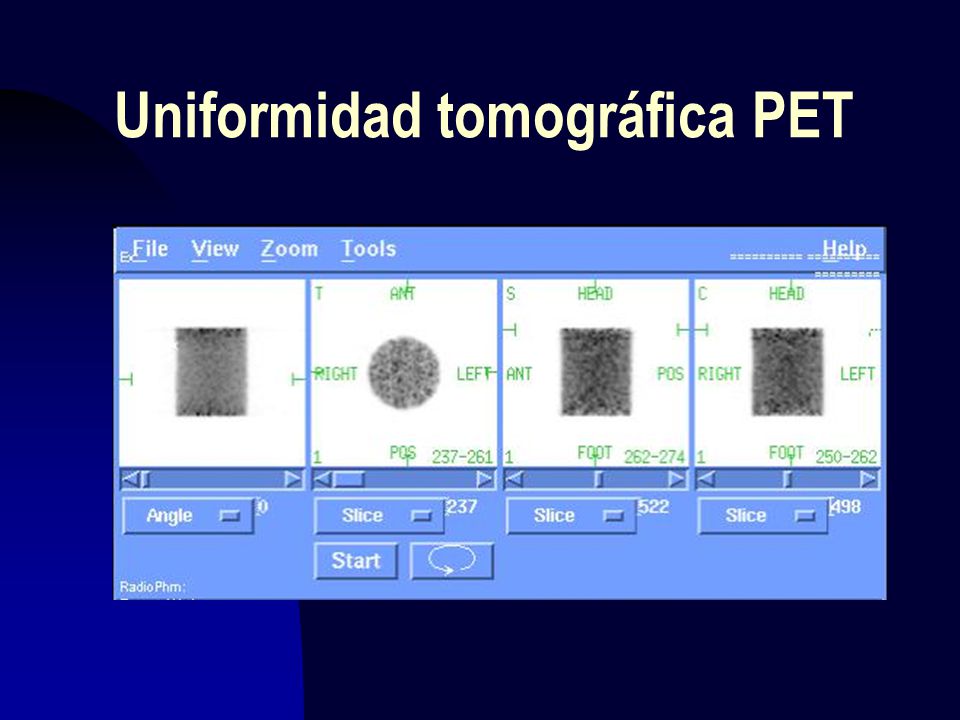

34 Uniformidad tomográfica PET

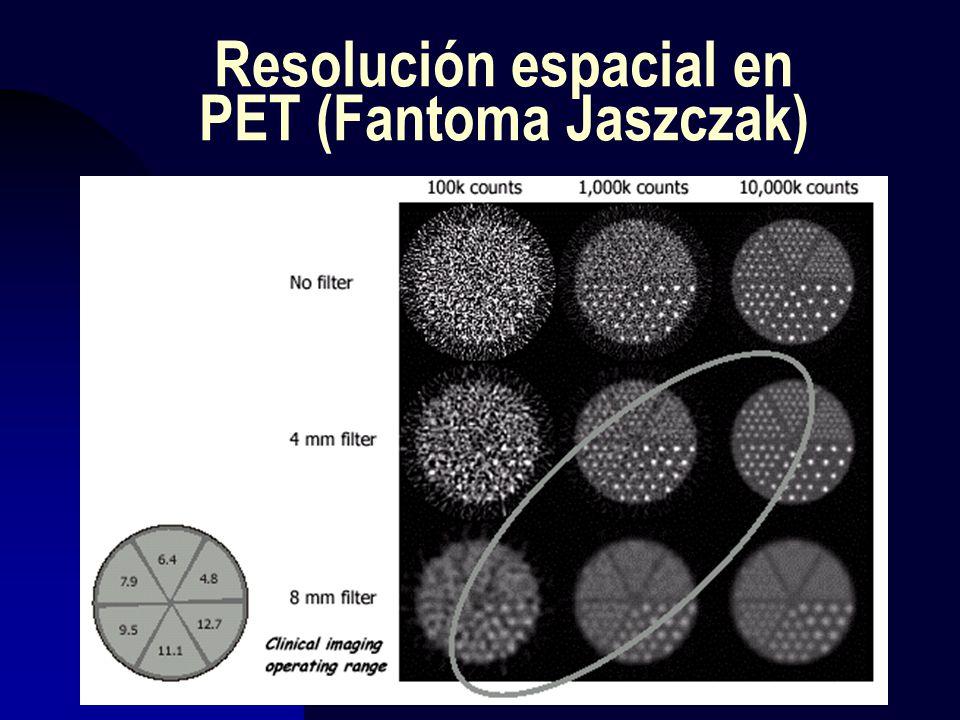

35 Resolución espacial en PET (Fantoma Jaszczak)

36 NECR vs. Concentración de actividad en PET
