METODOLOGÍA ANALÍTICA ICP-MS

Presentación del tema: "METODOLOGÍA ANALÍTICA ICP-MS"— Transcripción de la presentación:

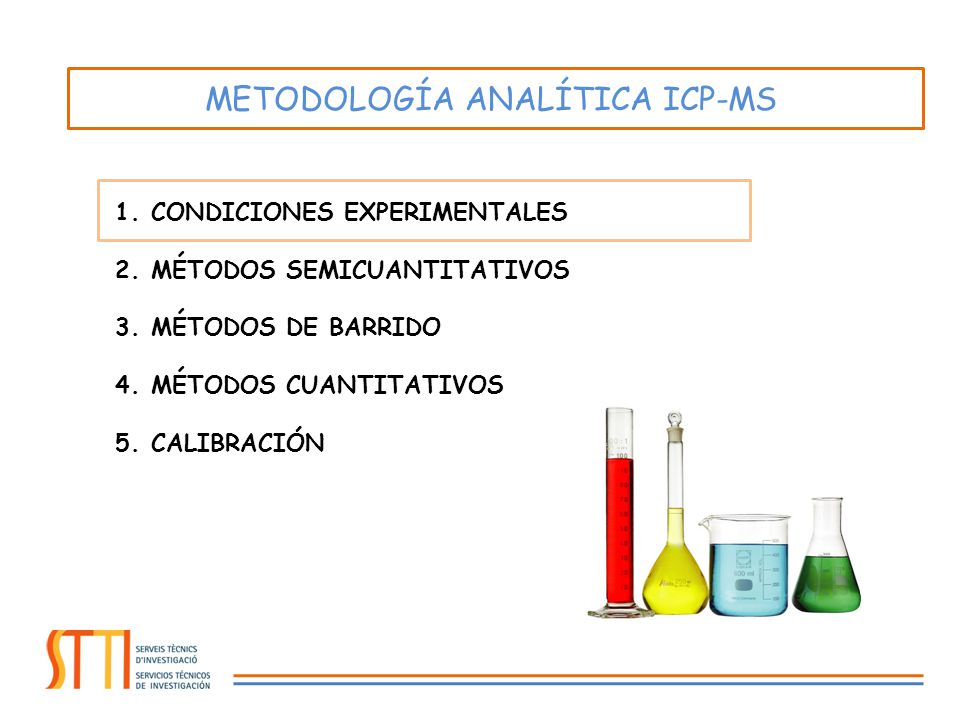

1 METODOLOGÍA ANALÍTICA ICP-MS
CONDICIONES EXPERIMENTALES MÉTODOS SEMICUANTITATIVOS MÉTODOS DE BARRIDO MÉTODOS CUANTITATIVOS CALIBRACIÓN

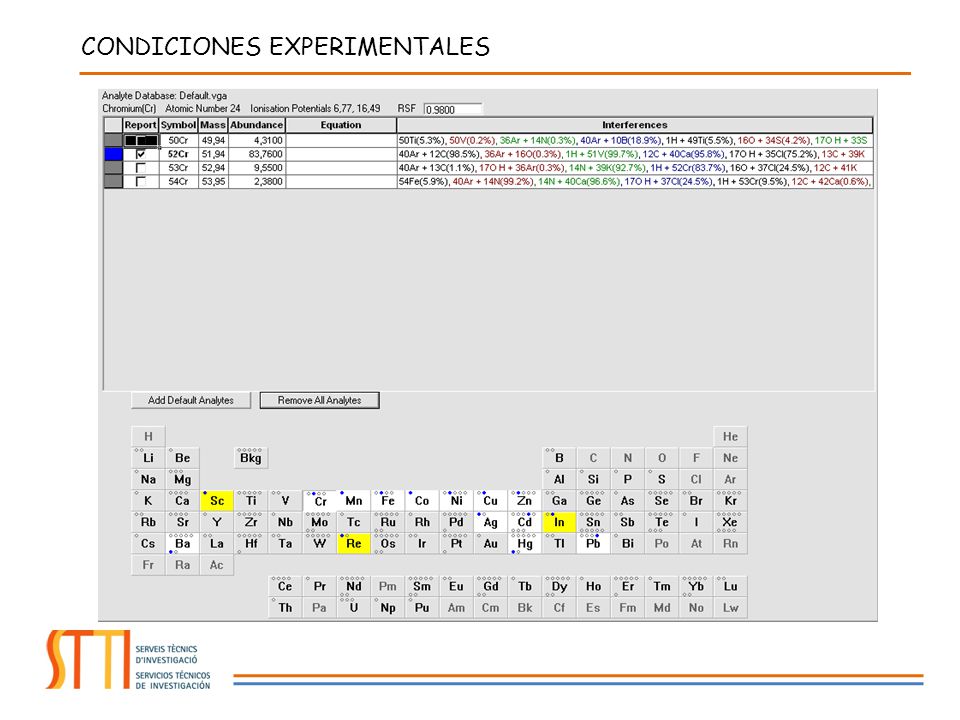

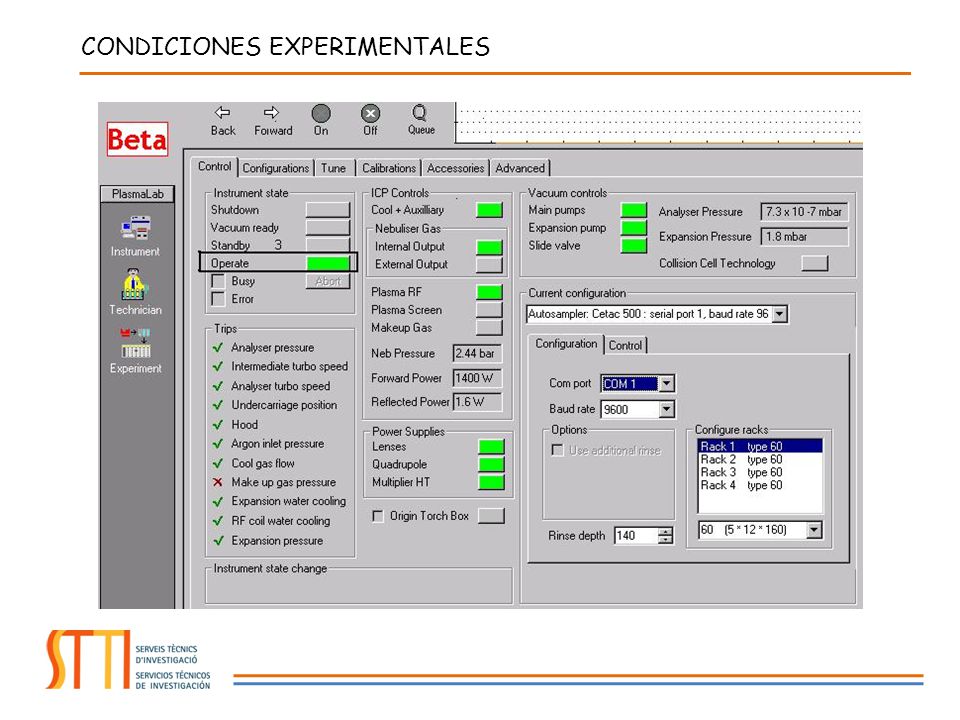

2 CONDICIONES EXPERIMENTALES

3 CONDICIONES EXPERIMENTALES
SINTONIZACIÓN DIARIA 1. POSICIÓN DE LA ANTORCHA. Conseguir una posición óptima para que la extracción de iones sea eficiente La profundidad de muestrea determina el nivel de óxidos 2. FLUJOS DE GAS Al aumentar el gas de nebulización: Aumenta la formación de óxidos (disminuir la potencia) Disminuye la formación de iones doblemente cargados El caudal de gas encuentra un óptimo de sensibilidad 3. POTENCIA Al aumentar la potencia de RF: Aumentan los iones doblemente cargados Disminuyen los óxidos A mayor potencia necesito mayor caudal de nebulización para alcanzar el máximo de sensibilidad

4 CONDICIONES EXPERIMENTALES
SINTONIZACIÓN. POSICIÓN DE LA ANTORCHA, FLUJOS DE GAS

5 CONDICIONES EXPERIMENTALES

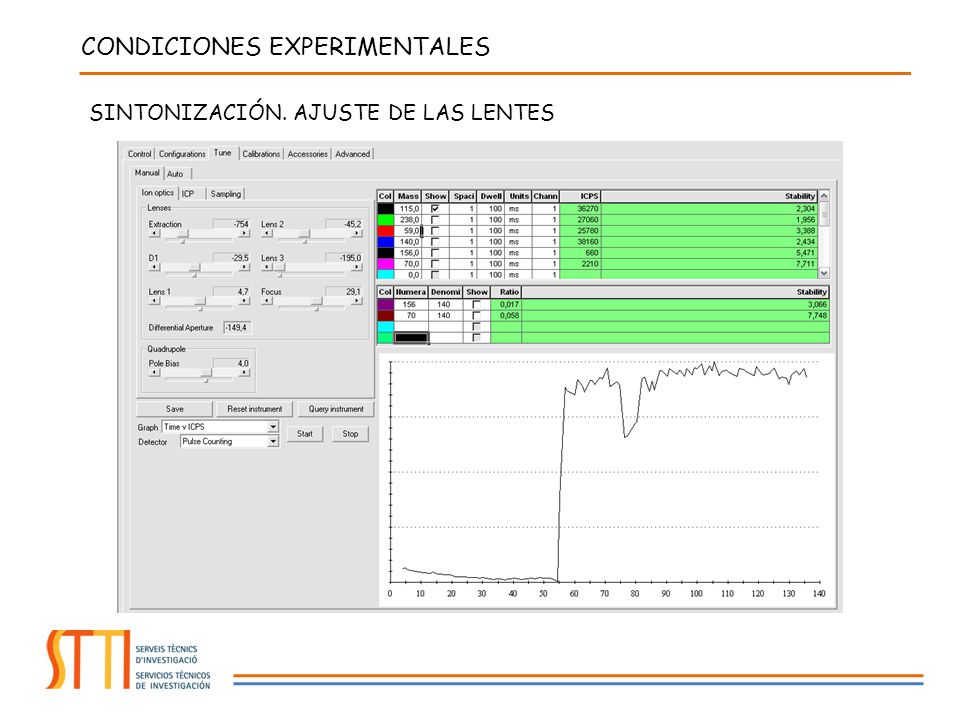

SINTONIZACIÓN. AJUSTE DE LAS LENTES

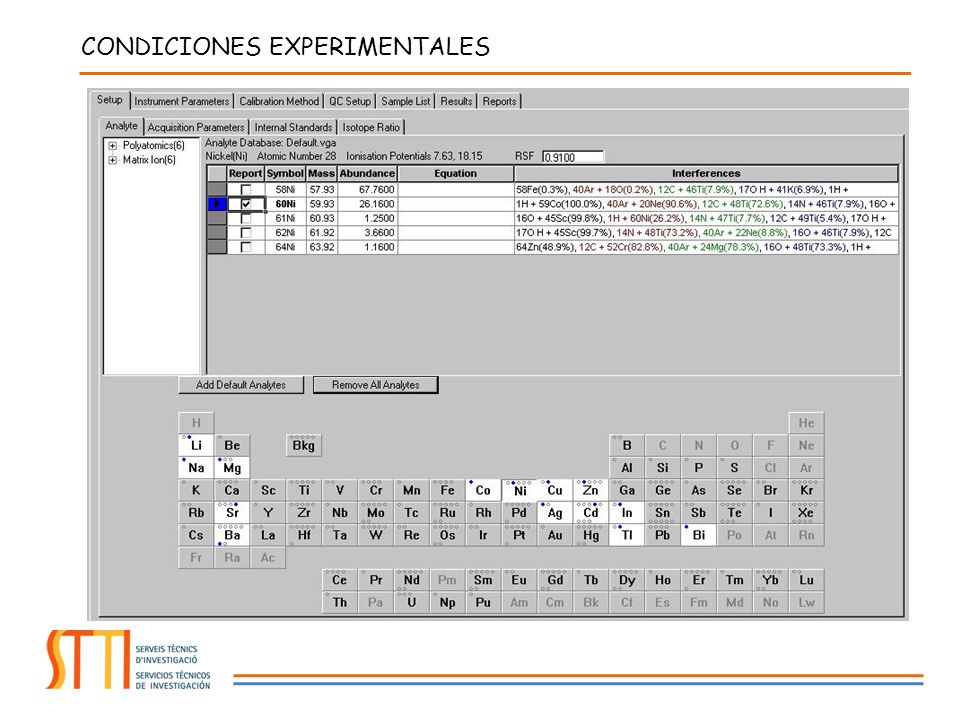

6 CONDICIONES EXPERIMENTALES

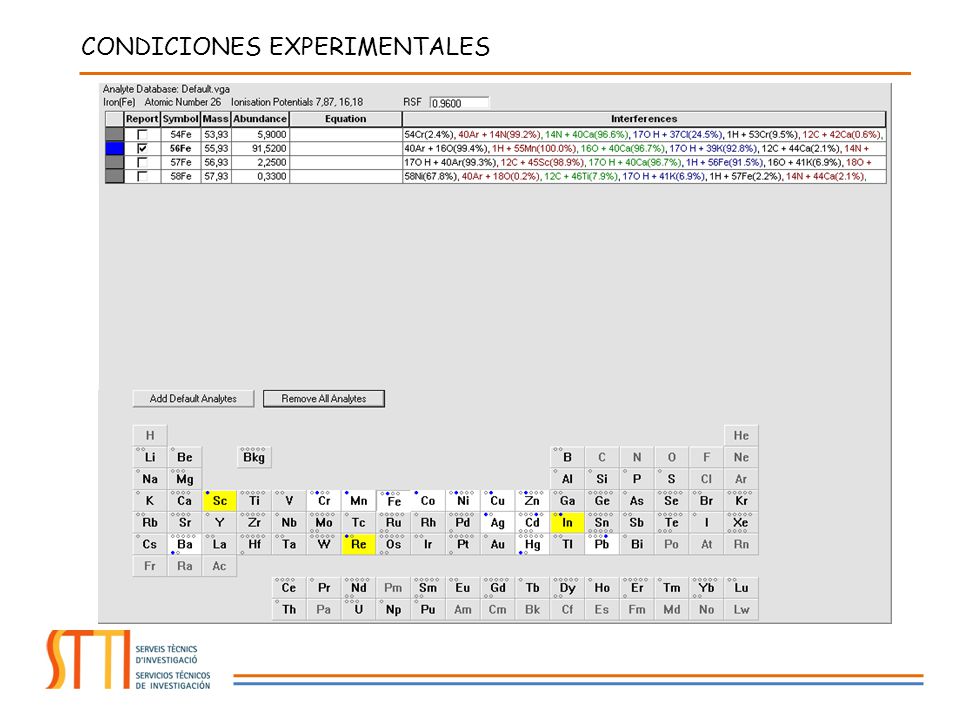

7 CONDICIONES EXPERIMENTALES

8 CONDICIONES EXPERIMENTALES

9 CONDICIONES EXPERIMENTALES

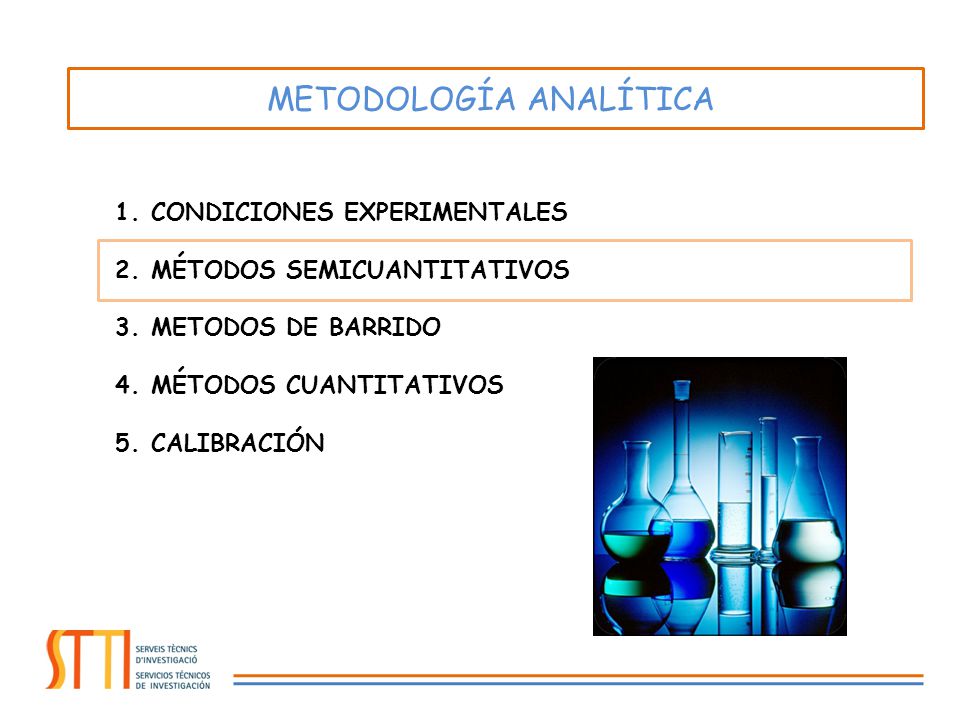

10 METODOLOGÍA ANALÍTICA
CONDICIONES EXPERIMENTALES MÉTODOS SEMICUANTITATIVOS METODOS DE BARRIDO MÉTODOS CUANTITATIVOS CALIBRACIÓN

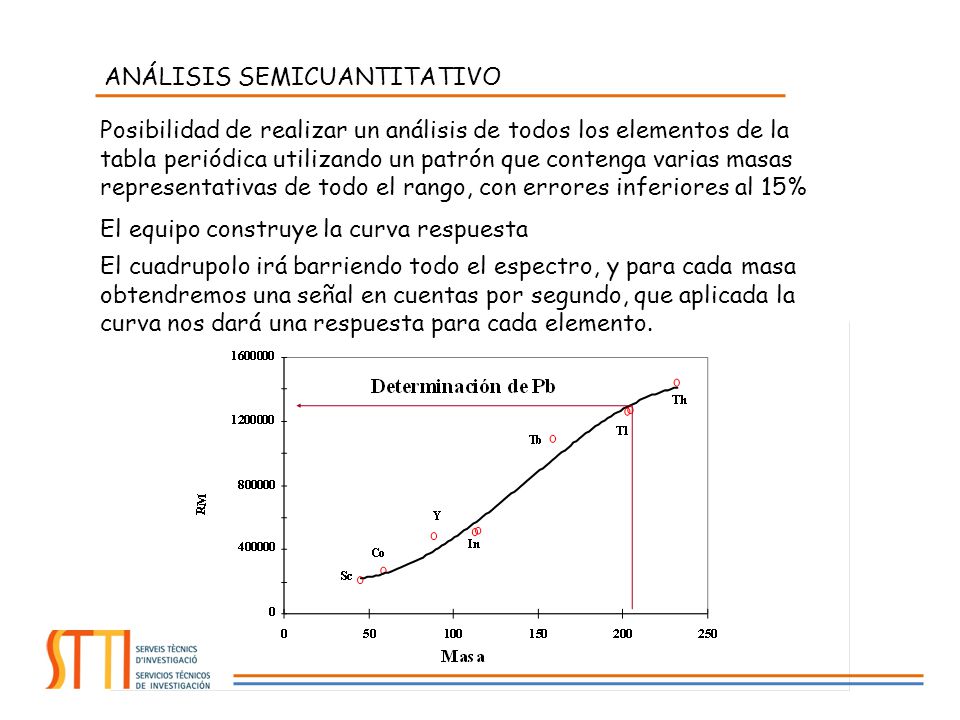

11 ANÁLISIS SEMICUANTITATIVO
Posibilidad de realizar un análisis de todos los elementos de la tabla periódica utilizando un patrón que contenga varias masas representativas de todo el rango, con errores inferiores al 15% El equipo construye la curva respuesta El cuadrupolo irá barriendo todo el espectro, y para cada masa obtendremos una señal en cuentas por segundo, que aplicada la curva nos dará una respuesta para cada elemento.

12 ANÁLISIS SEMICUANTITATIVO
Ejemplo análisis SQ

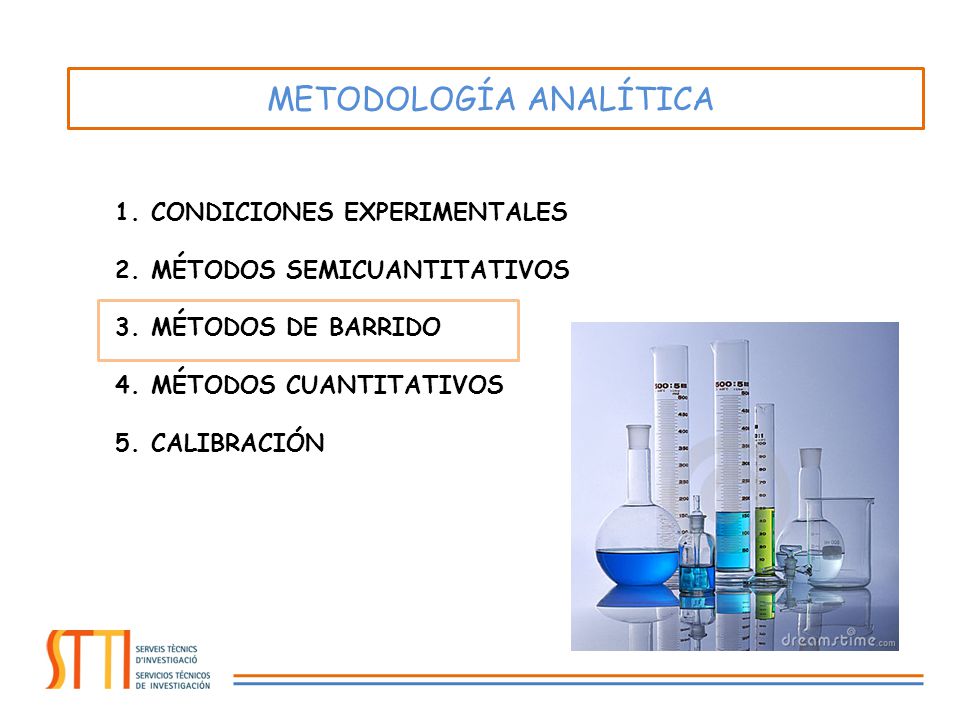

13 METODOLOGÍA ANALÍTICA
CONDICIONES EXPERIMENTALES MÉTODOS SEMICUANTITATIVOS MÉTODOS DE BARRIDO MÉTODOS CUANTITATIVOS CALIBRACIÓN

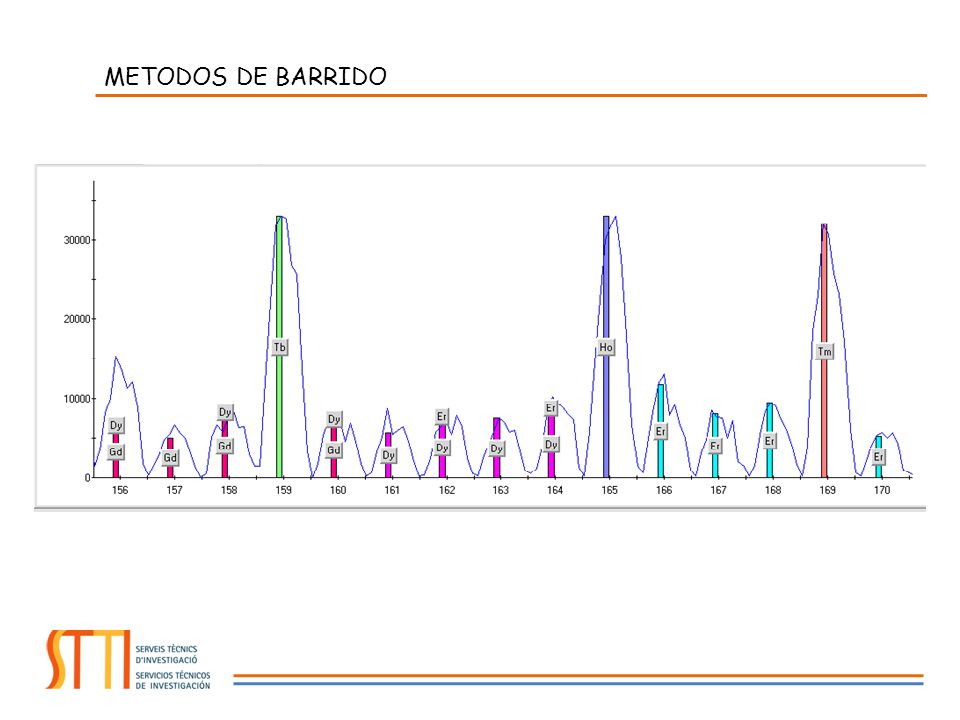

14 METODOS DE BARRIDO

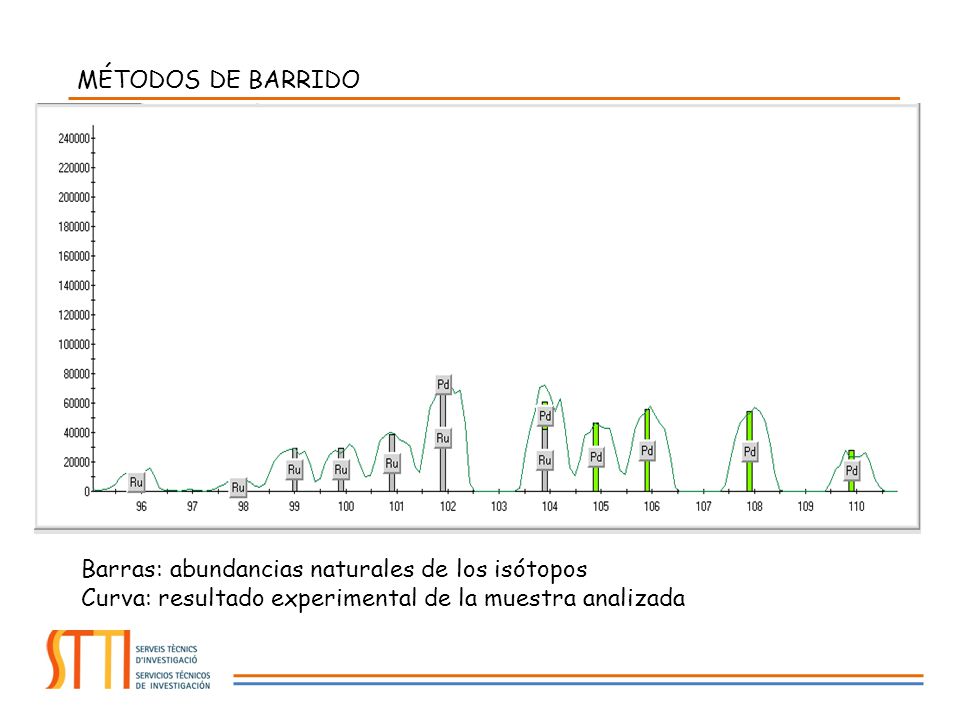

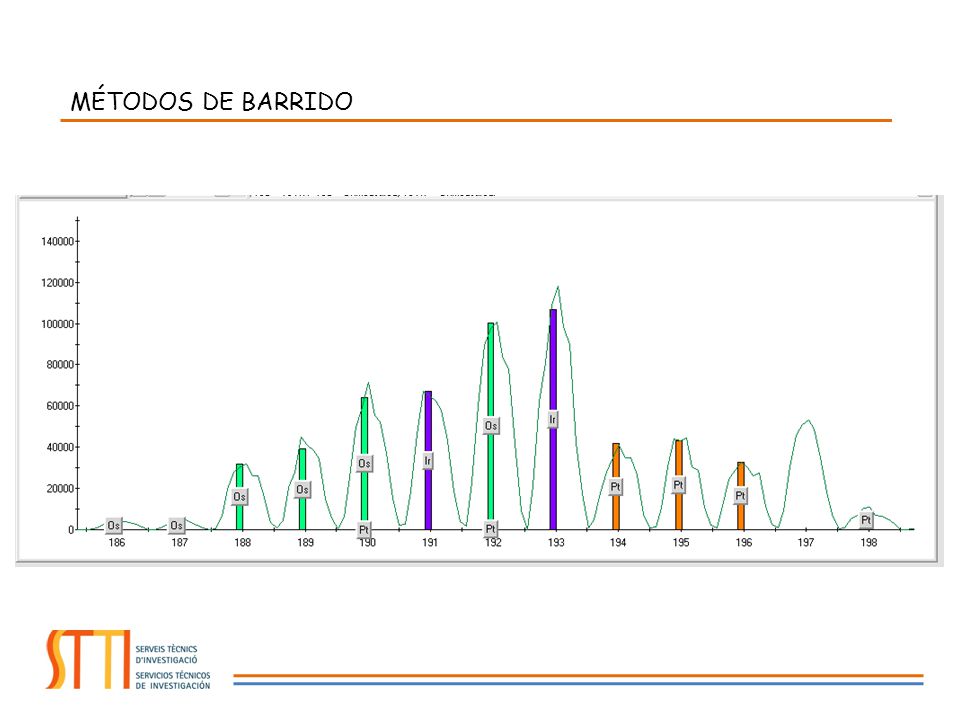

15 MÉTODOS DE BARRIDO Barras: abundancias naturales de los isótopos Curva: resultado experimental de la muestra analizada

16 MÉTODOS DE BARRIDO

17

18 METODOLOGÍA ANALÍTICA
CONDICIONES EXPERIMENTALES MÉTODOS SEMICUANTITATIVOS MÉTODOS DE BARRIDO MÉTODOS CUANTITATIVOS CALIBRACIÓN

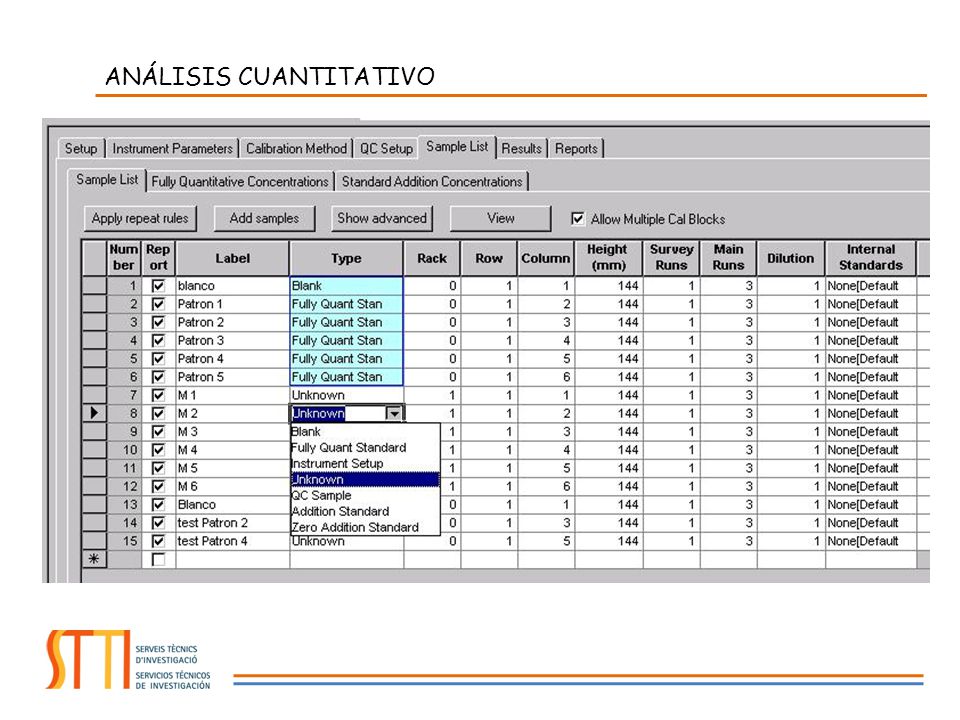

19 ANÁLISIS CUANTITATIVO

20 ANÁLISIS CUANTITATIVO

21

22 METODOLOGÍA ANALÍTICA
CONDICIONES EXPERIMENTALES MÉTODOS SEMICUANTITATIVOS MÉTODOS CUANTITATIVOS CALIBRACIÓN

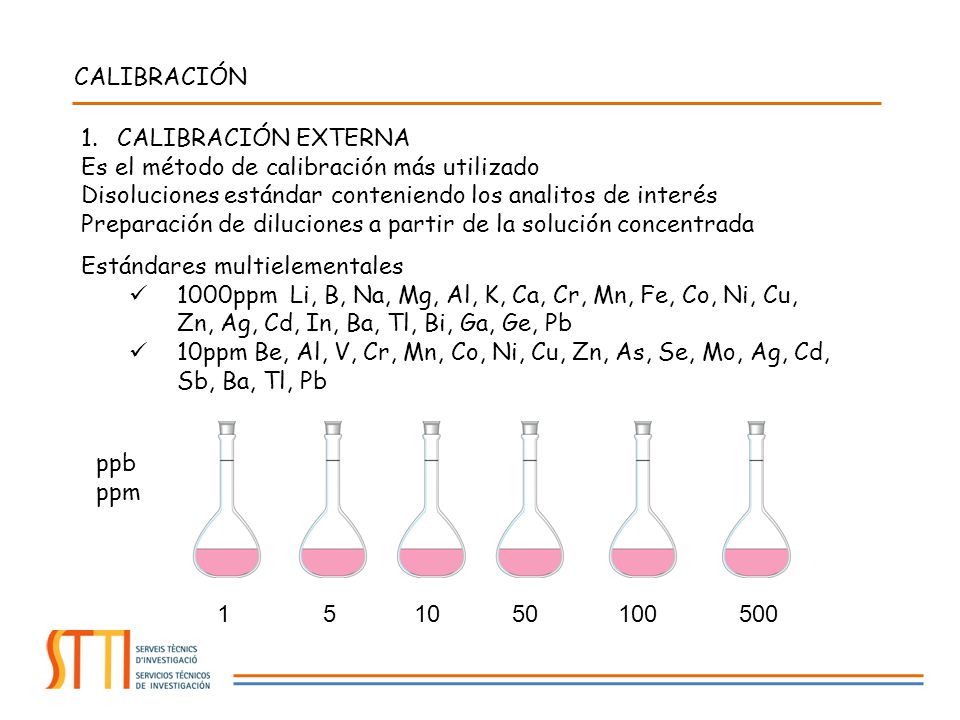

23 CALIBRACIÓN CALIBRACIÓN EXTERNA Es el método de calibración más utilizado Disoluciones estándar conteniendo los analitos de interés Preparación de diluciones a partir de la solución concentrada Estándares multielementales 1000ppm Li, B, Na, Mg, Al, K, Ca, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ag, Cd, In, Ba, Tl, Bi, Ga, Ge, Pb 10ppm Be, Al, V, Cr, Mn, Co, Ni, Cu, Zn, As, Se, Mo, Ag, Cd, Sb, Ba, Tl, Pb ppb ppm 1 5 10 50 100 500

24 CALIBRACIÓN CALIBRACIÓN EXTERNA Matriz de los patrones: generalmente ácido nítrico 2% Si la matriz de las muestras es diferente puede haber errores Matriz de los estándares lo más parecida posible a la matriz de la muestra RESULTADOS ÓPTIMOS

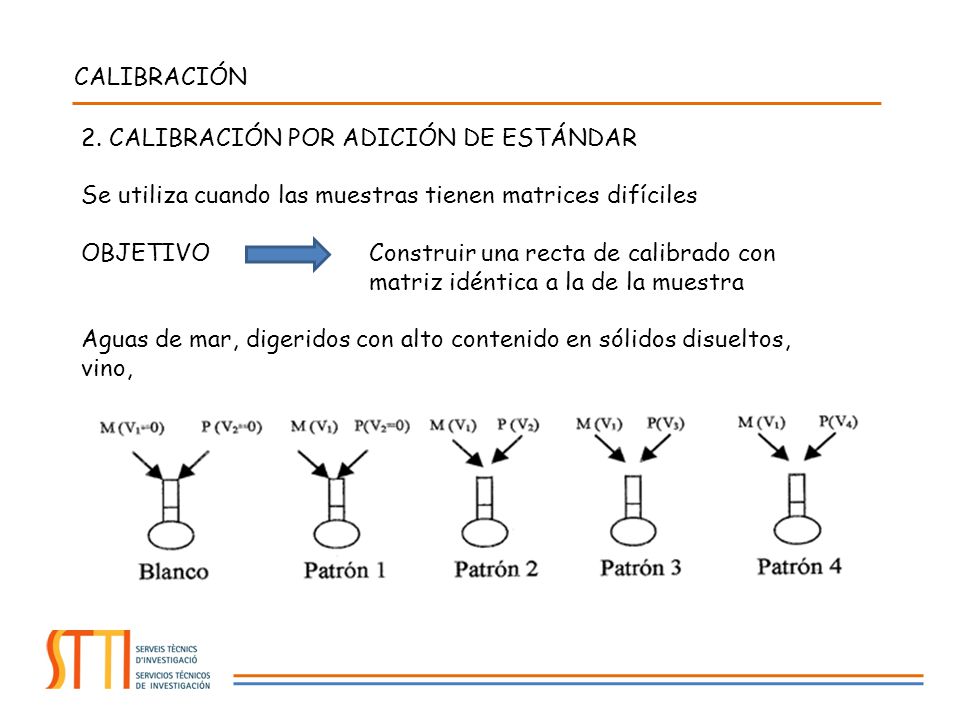

25 CALIBRACIÓN 2. CALIBRACIÓN POR ADICIÓN DE ESTÁNDAR Se utiliza cuando las muestras tienen matrices difíciles OBJETIVO Construir una recta de calibrado con matriz idéntica a la de la muestra Aguas de mar, digeridos con alto contenido en sólidos disueltos, vino,

26 Método muy largo, ya que hay que hacer una preparación por muestra

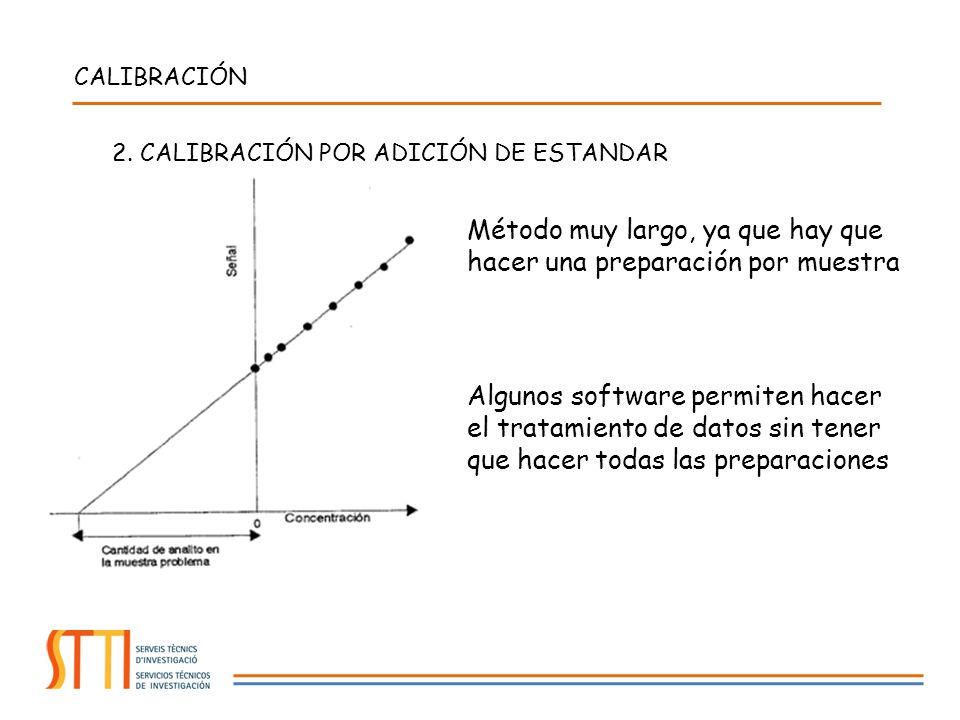

CALIBRACIÓN 2. CALIBRACIÓN POR ADICIÓN DE ESTANDAR Método muy largo, ya que hay que hacer una preparación por muestra Algunos software permiten hacer el tratamiento de datos sin tener que hacer todas las preparaciones

27 CALIBRACIÓN 3. CALIBRACIÓN CON PATRÓN INTERNO Se utiliza sobre todo para corregir posibles derivas instrumentales OBJETIVO Medir la señal de un analito de concentración conocida a lo largo de un análisis Elección del patrón interno: Comportamiento lo más parecido al analito problema Potencial de ionización Masa atómica METODOLOGÍA Añadir un volumen fijo del elemento elegido como patrón interno tanto a muestras como patrones

28 CALIBRACIÓN Se determinan las respuestas del analito y del estándar interno, y se calcula el cociente de las dos respuestas. Si se varía algún parámetro que afecte a las respuestas medidas, dichas respuestas (del analito y estándar interno) se deben afectar por igual. Por tanto, el cociente de respuestas (del analito y del estándar interno) depende solamente de la concentración de analito. Patrones internos más utilizados: 45Sc, 69Ga, 89Y, 115In, 103Rh, 159Tb, 165Ho, 175Lu, 187Re, 209Bi
