1 Diseño Miguel Gea Universidad de Granada

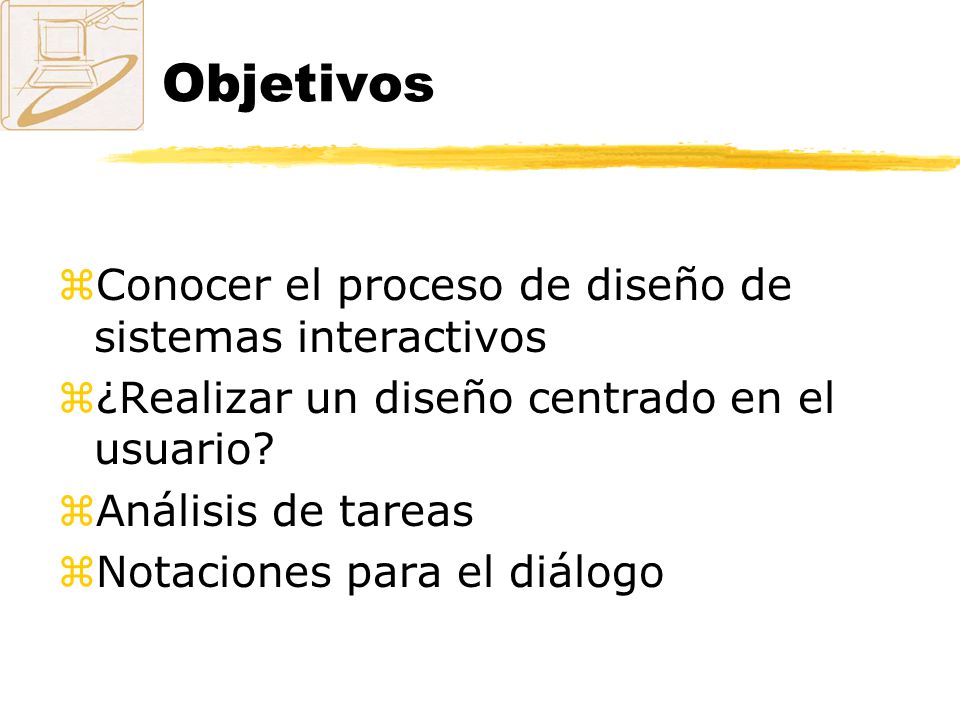

2 Objetivos Conocer el proceso de diseño de sistemas interactivos
¿Realizar un diseño centrado en el usuario? Análisis de tareas Notaciones para el diálogo

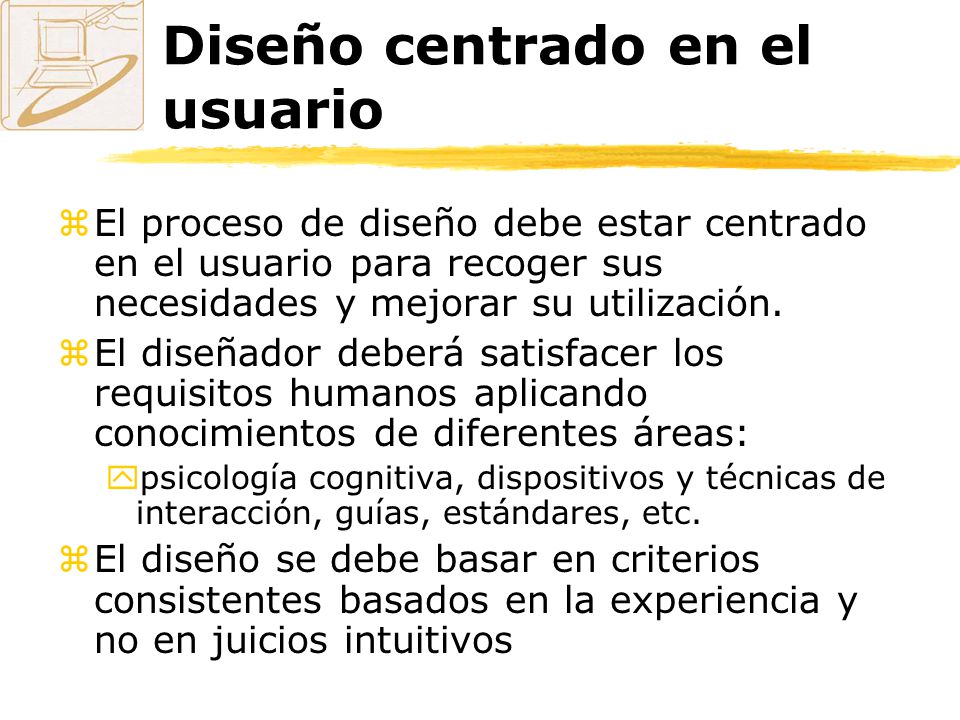

3 Diseño centrado en el usuario
El proceso de diseño debe estar centrado en el usuario para recoger sus necesidades y mejorar su utilización. El diseñador deberá satisfacer los requisitos humanos aplicando conocimientos de diferentes áreas: psicología cognitiva, dispositivos y técnicas de interacción, guías, estándares, etc. El diseño se debe basar en criterios consistentes basados en la experiencia y no en juicios intuitivos

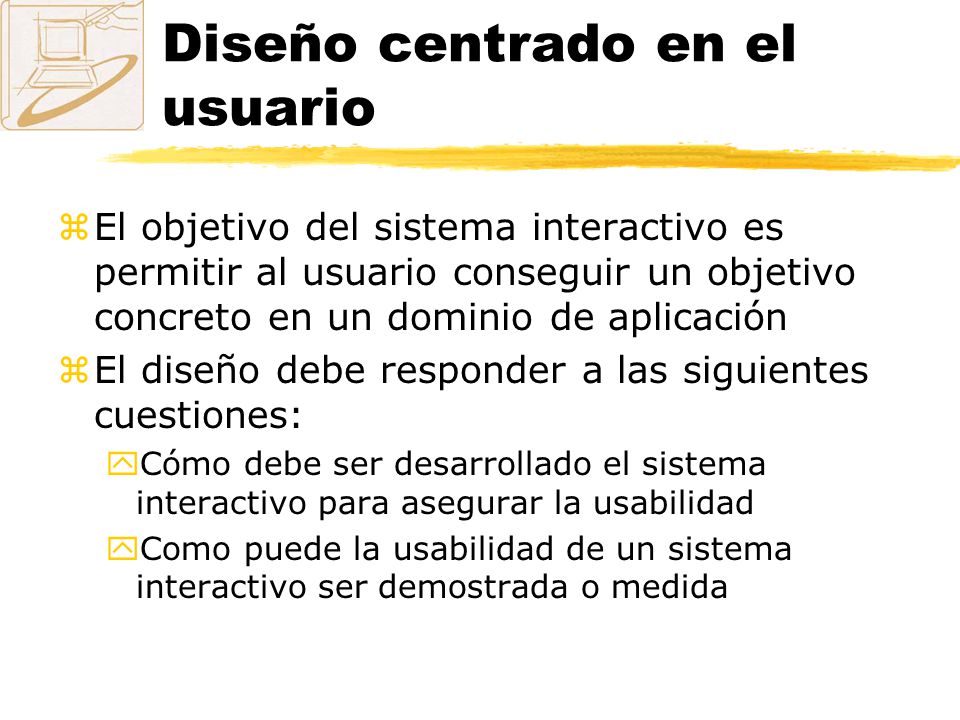

4 Diseño centrado en el usuario
El objetivo del sistema interactivo es permitir al usuario conseguir un objetivo concreto en un dominio de aplicación El diseño debe responder a las siguientes cuestiones: Cómo debe ser desarrollado el sistema interactivo para asegurar la usabilidad Como puede la usabilidad de un sistema interactivo ser demostrada o medida

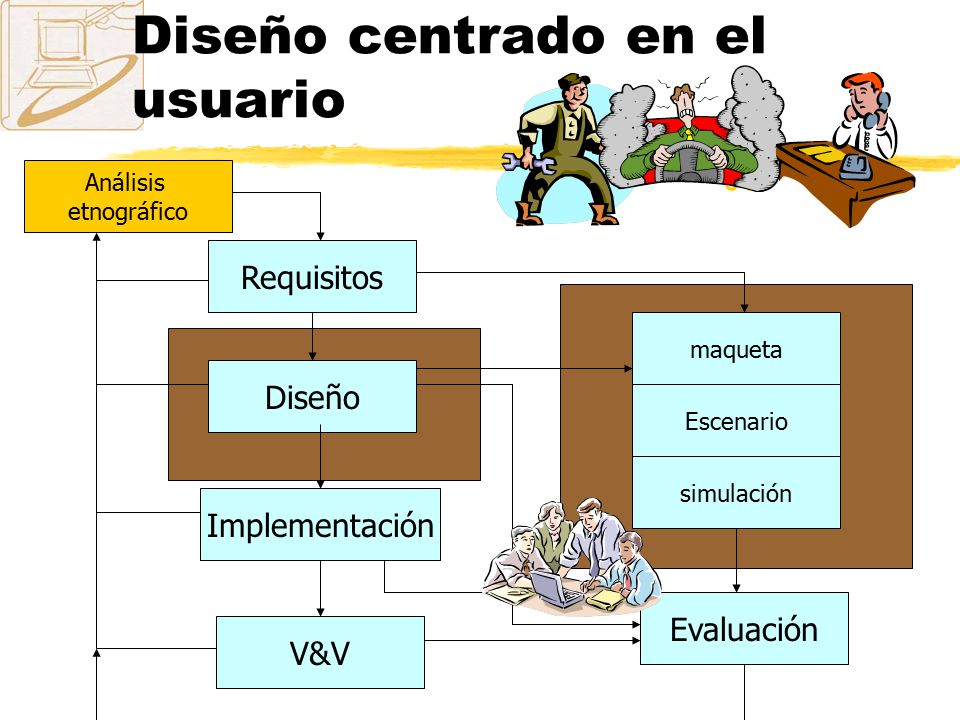

5 Diseño centrado en el usuario
Análisis etnográfico Requisitos maqueta Diseño Escenario simulación Implementación Evaluación V&V

6 Especificación diálogos
Guías Evaluación Requisitos Estándares Experiencia Prototipado Diseño Análisis de tareas Especificación diálogos Internacionalización accesibilidad Implementación

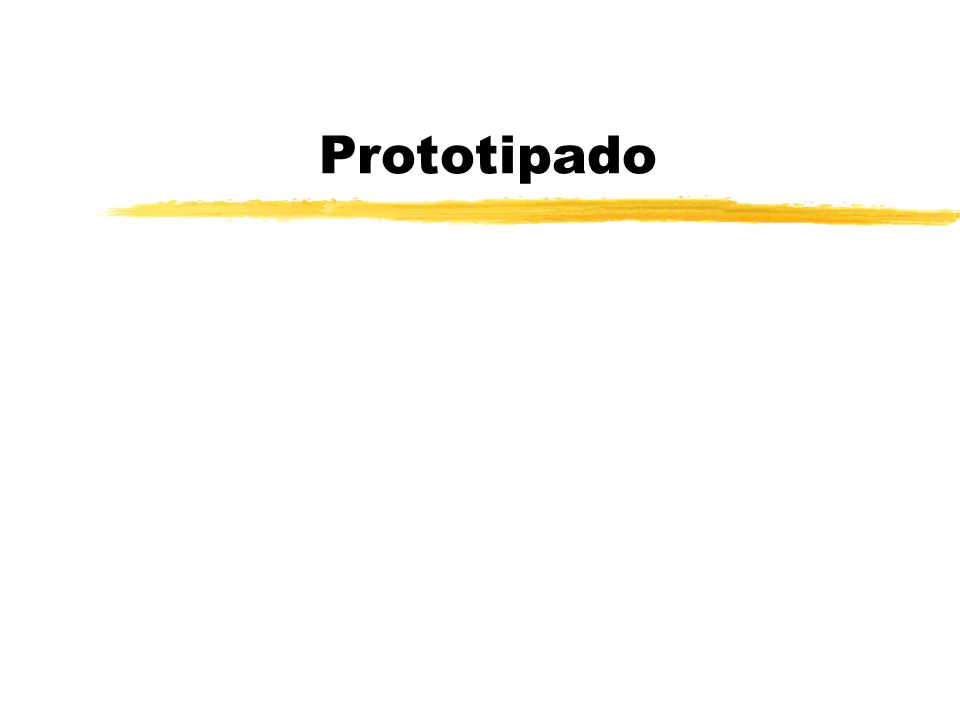

7 Prototipado

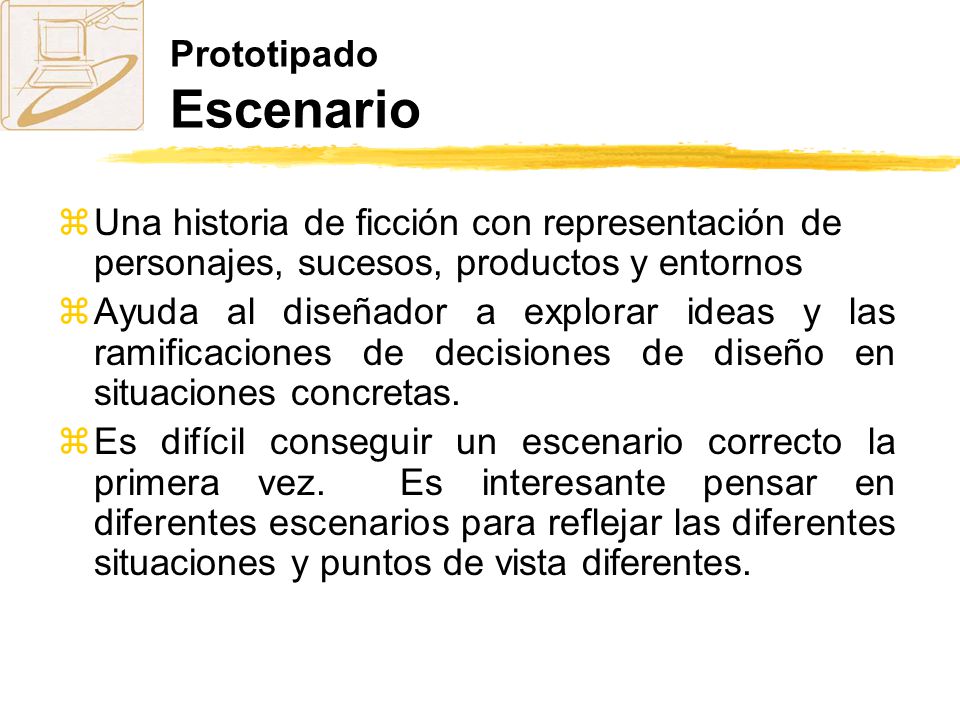

8 Prototipado Escenario
Una historia de ficción con representación de personajes, sucesos, productos y entornos Ayuda al diseñador a explorar ideas y las ramificaciones de decisiones de diseño en situaciones concretas. Es difícil conseguir un escenario correcto la primera vez. Es interesante pensar en diferentes escenarios para reflejar las diferentes situaciones y puntos de vista diferentes.

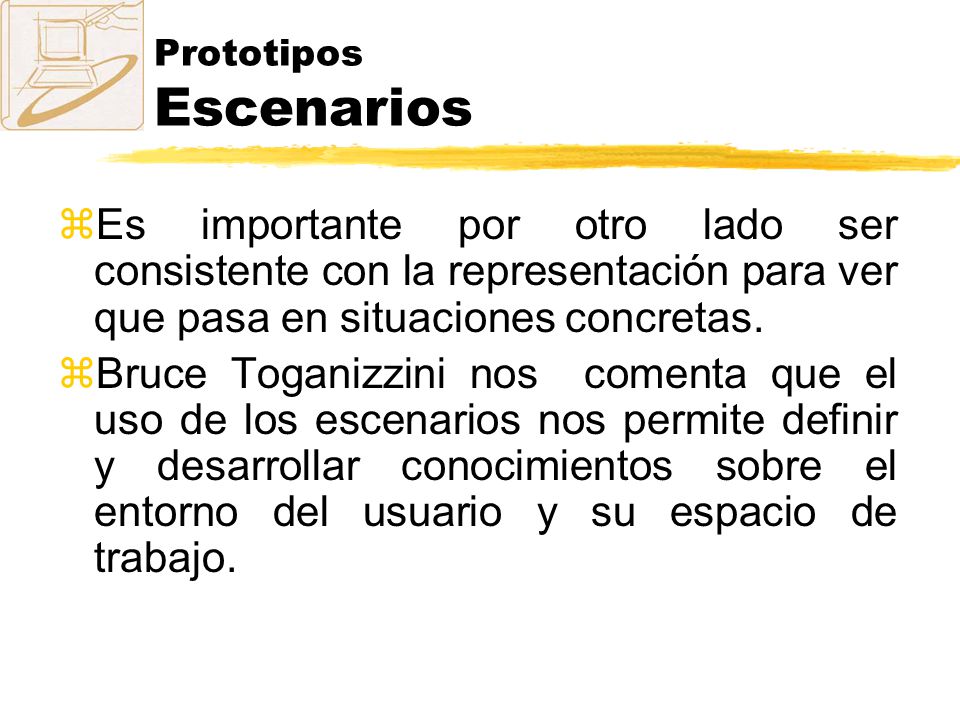

9 Prototipos Escenarios
Es importante por otro lado ser consistente con la representación para ver que pasa en situaciones concretas. Bruce Toganizzini nos comenta que el uso de los escenarios nos permite definir y desarrollar conocimientos sobre el entorno del usuario y su espacio de trabajo.

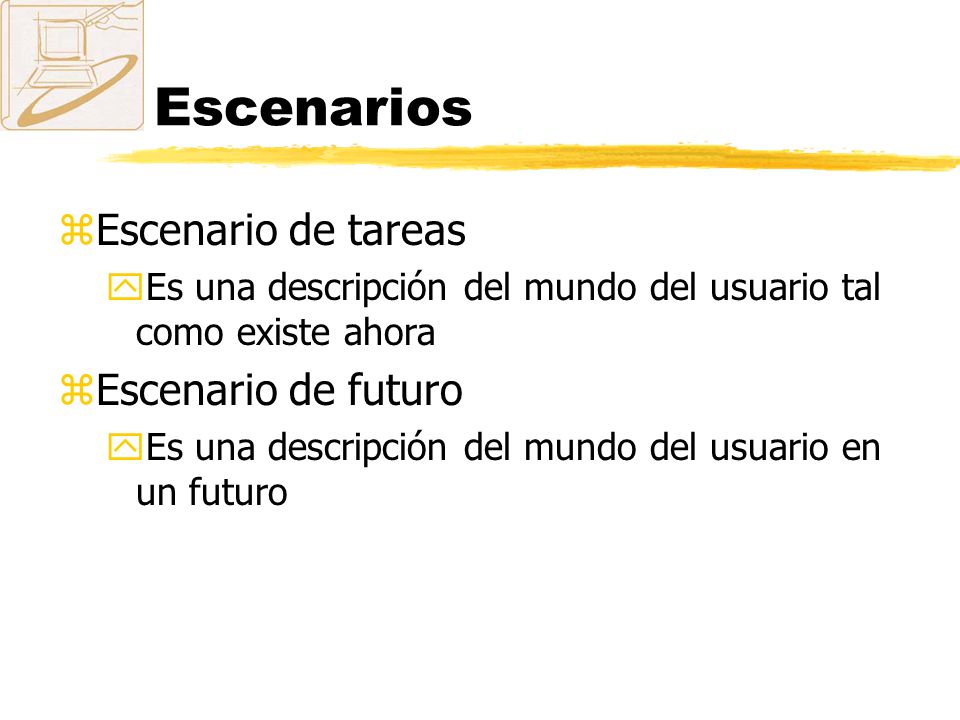

10 Escenarios Escenario de tareas Escenario de futuro
Es una descripción del mundo del usuario tal como existe ahora Escenario de futuro Es una descripción del mundo del usuario en un futuro

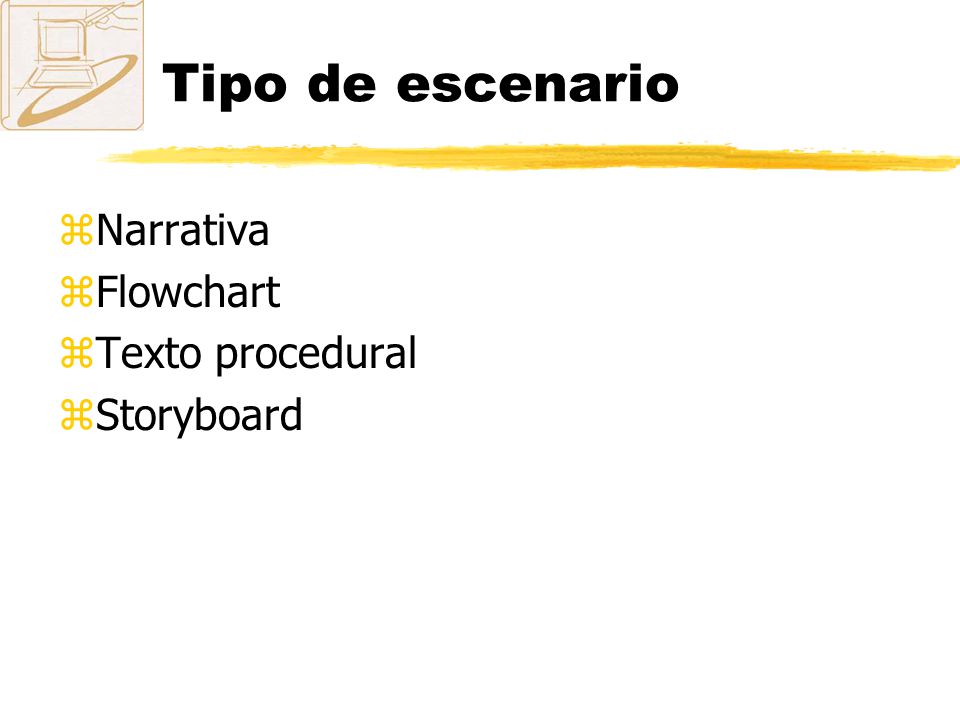

11 Tipo de escenario Narrativa Flowchart Texto procedural Storyboard

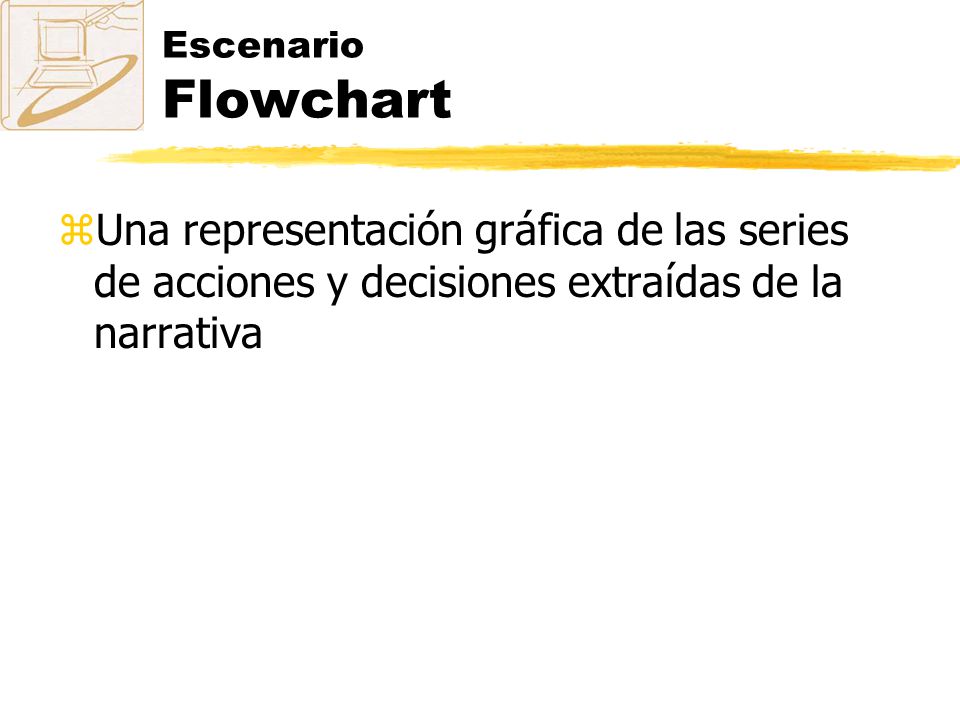

12 Escenario Flowchart Una representación gráfica de las series de acciones y decisiones extraídas de la narrativa

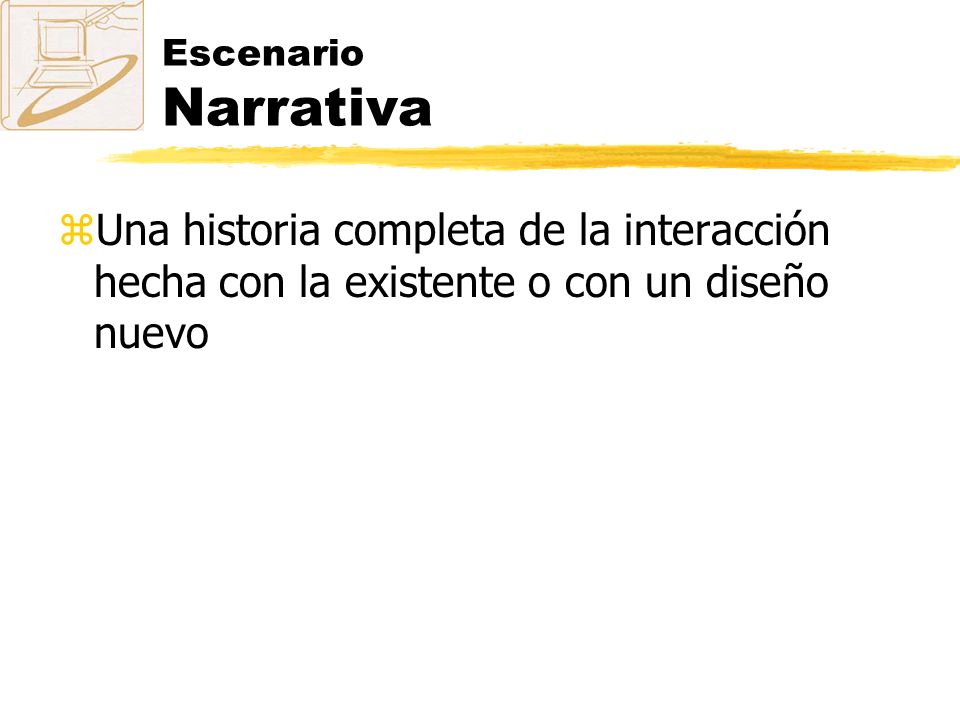

13 Escenario Narrativa Una historia completa de la interacción hecha con la existente o con un diseño nuevo

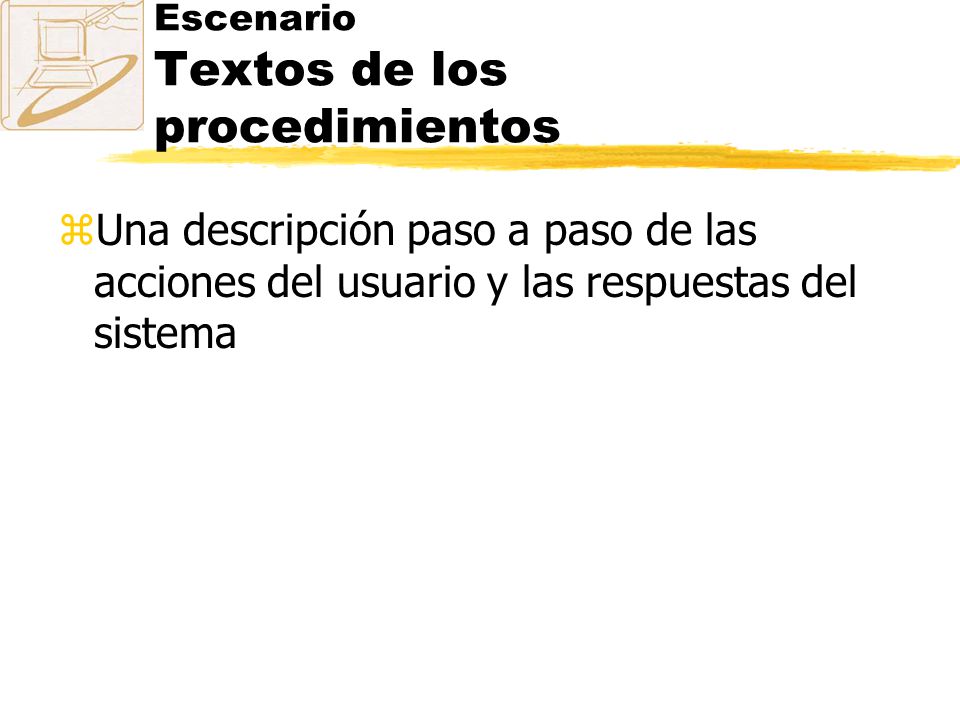

14 Escenario Textos de los procedimientos
Una descripción paso a paso de las acciones del usuario y las respuestas del sistema

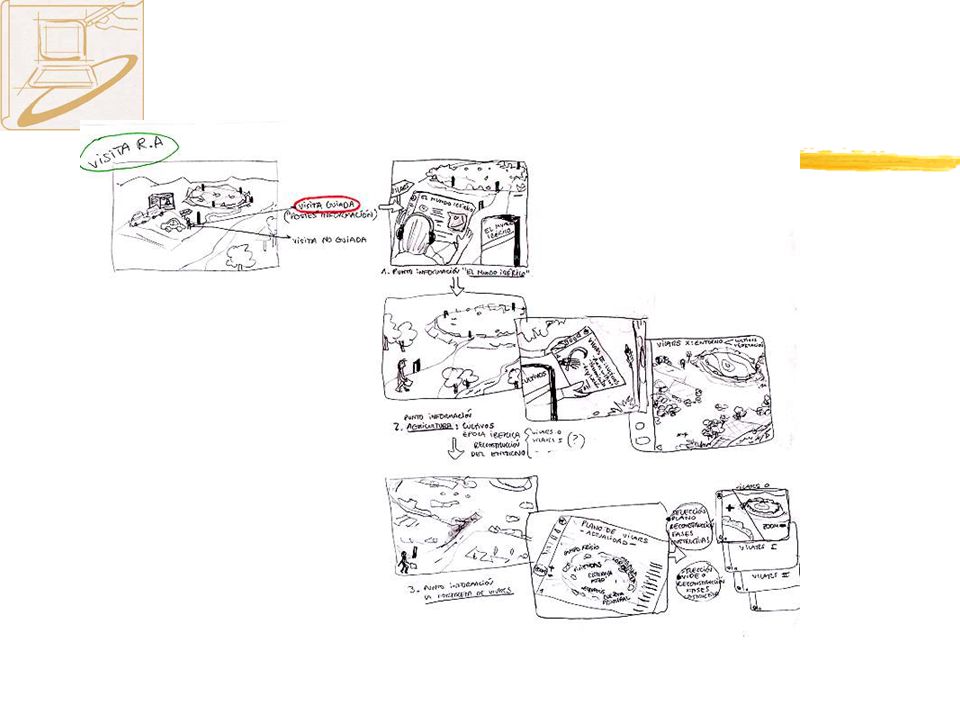

15 Prototipado Storyboard
Un storyboard es una narración gráfica de una historia en cuadros consecutivos. Podemos utilizar este concepto que se utiliza en el diseño cinematográfico, teatro, etc. para la realización de un escenario de interacción que puede ser evaluado con diferentes técnicas Una de las opciones que tenemos en un storyboard para una aplicación es que podemos indicar los enlaces a diferentes páginas del storyboard a partir de los resultados de las interacciones del usuario.

16

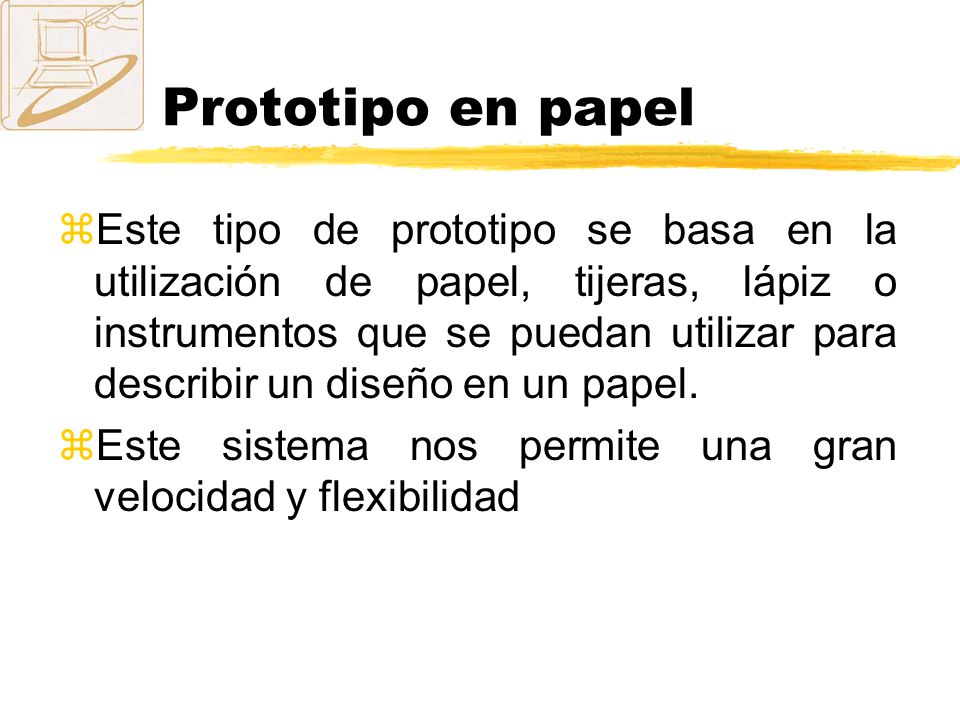

17 Prototipo en papel Este tipo de prototipo se basa en la utilización de papel, tijeras, lápiz o instrumentos que se puedan utilizar para describir un diseño en un papel. Este sistema nos permite una gran velocidad y flexibilidad

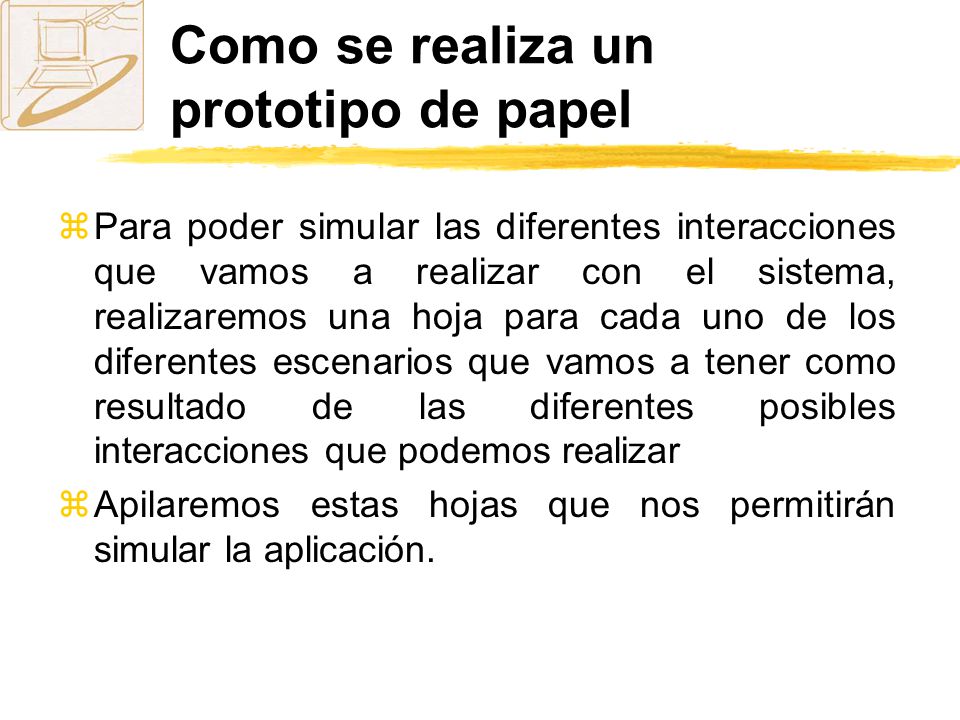

18 Como se realiza un prototipo de papel
Para poder simular las diferentes interacciones que vamos a realizar con el sistema, realizaremos una hoja para cada uno de los diferentes escenarios que vamos a tener como resultado de las diferentes posibles interacciones que podemos realizar Apilaremos estas hojas que nos permitirán simular la aplicación.

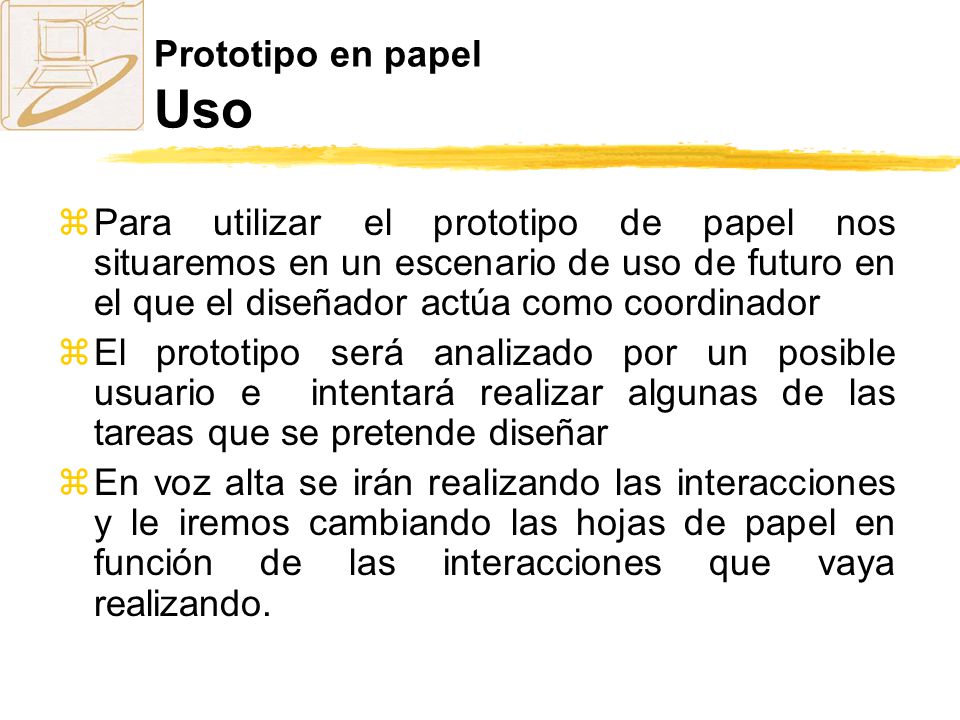

19 Prototipo en papel Uso Para utilizar el prototipo de papel nos situaremos en un escenario de uso de futuro en el que el diseñador actúa como coordinador El prototipo será analizado por un posible usuario e intentará realizar algunas de las tareas que se pretende diseñar En voz alta se irán realizando las interacciones y le iremos cambiando las hojas de papel en función de las interacciones que vaya realizando.

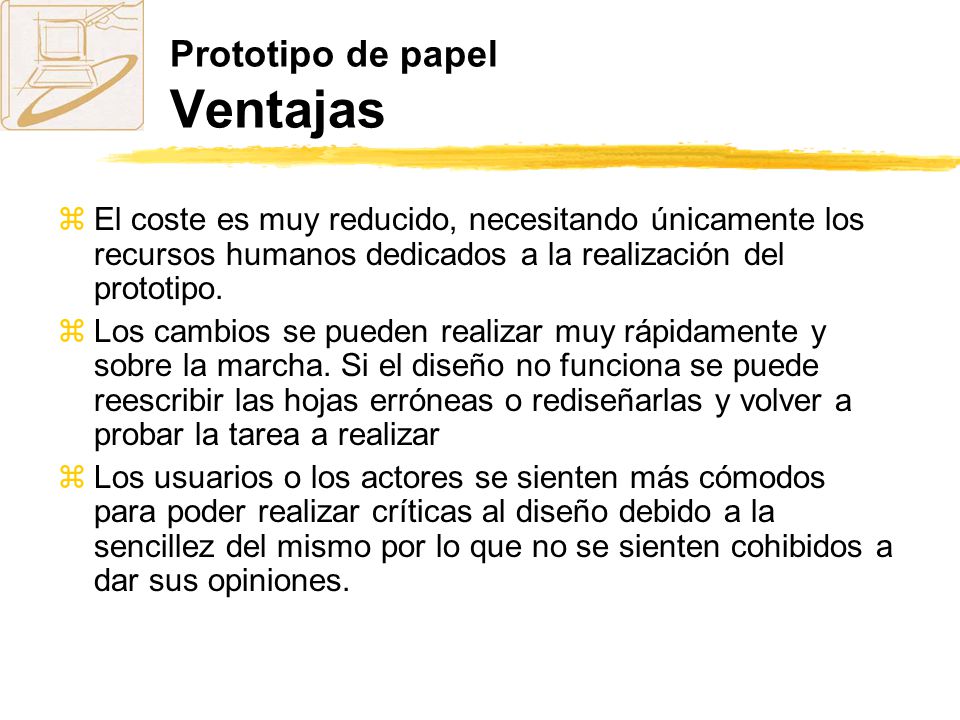

20 Prototipo de papel Ventajas
El coste es muy reducido, necesitando únicamente los recursos humanos dedicados a la realización del prototipo. Los cambios se pueden realizar muy rápidamente y sobre la marcha. Si el diseño no funciona se puede reescribir las hojas erróneas o rediseñarlas y volver a probar la tarea a realizar Los usuarios o los actores se sienten más cómodos para poder realizar críticas al diseño debido a la sencillez del mismo por lo que no se sienten cohibidos a dar sus opiniones.

21 Prototipado Prototipo en papel

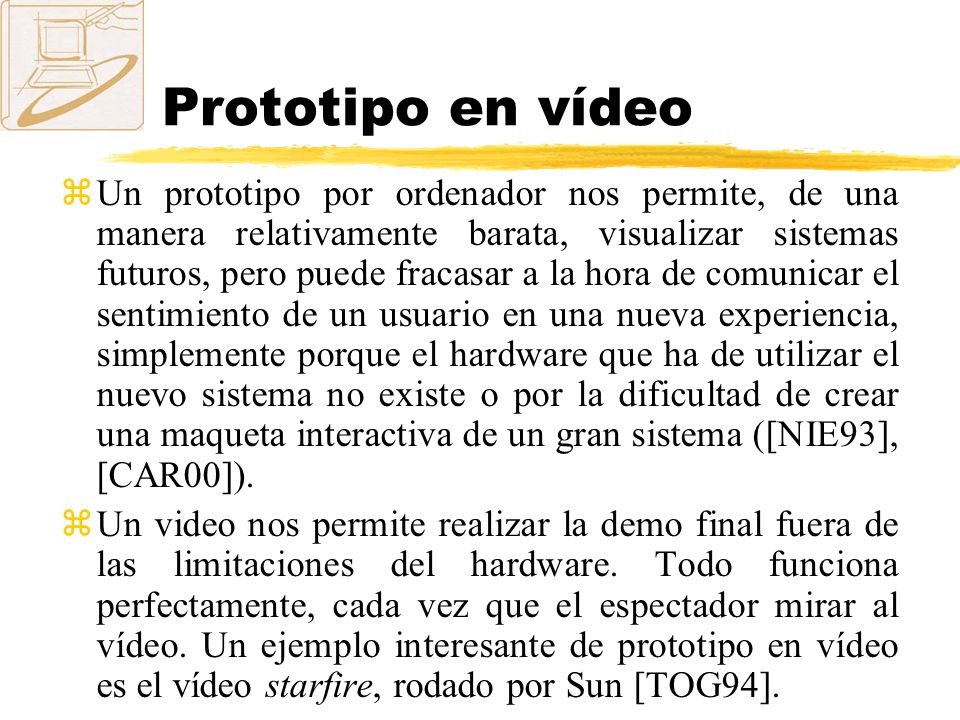

22 Prototipo en vídeo Un prototipo por ordenador nos permite, de una manera relativamente barata, visualizar sistemas futuros, pero puede fracasar a la hora de comunicar el sentimiento de un usuario en una nueva experiencia, simplemente porque el hardware que ha de utilizar el nuevo sistema no existe o por la dificultad de crear una maqueta interactiva de un gran sistema ([NIE93], [CAR00]). Un video nos permite realizar la demo final fuera de las limitaciones del hardware. Todo funciona perfectamente, cada vez que el espectador mirar al vídeo. Un ejemplo interesante de prototipo en vídeo es el vídeo starfire, rodado por Sun [TOG94].

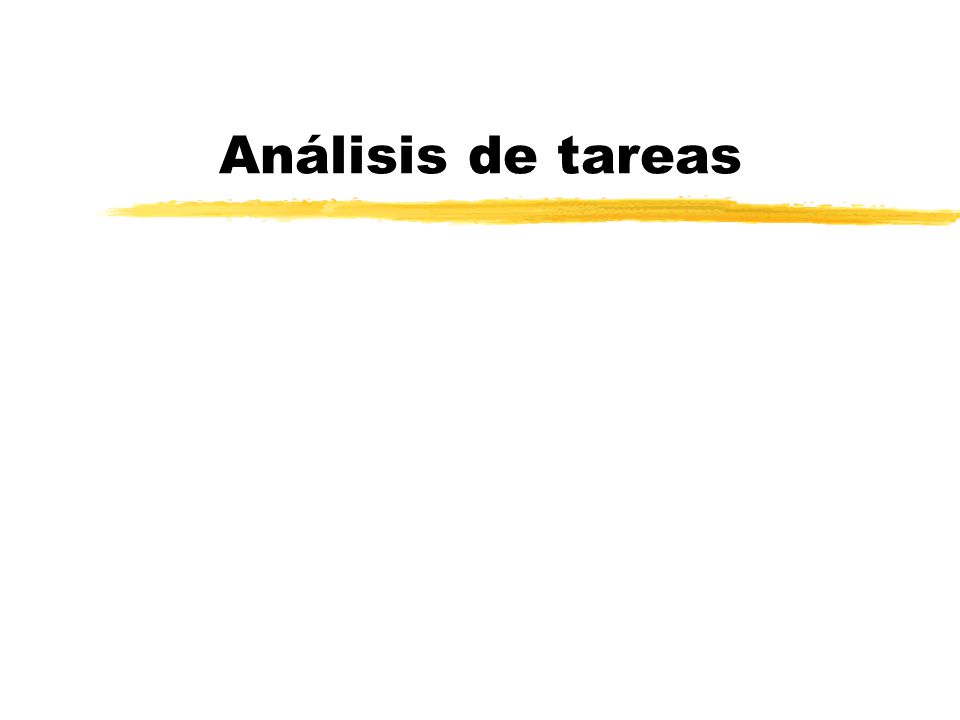

23 Análisis de tareas

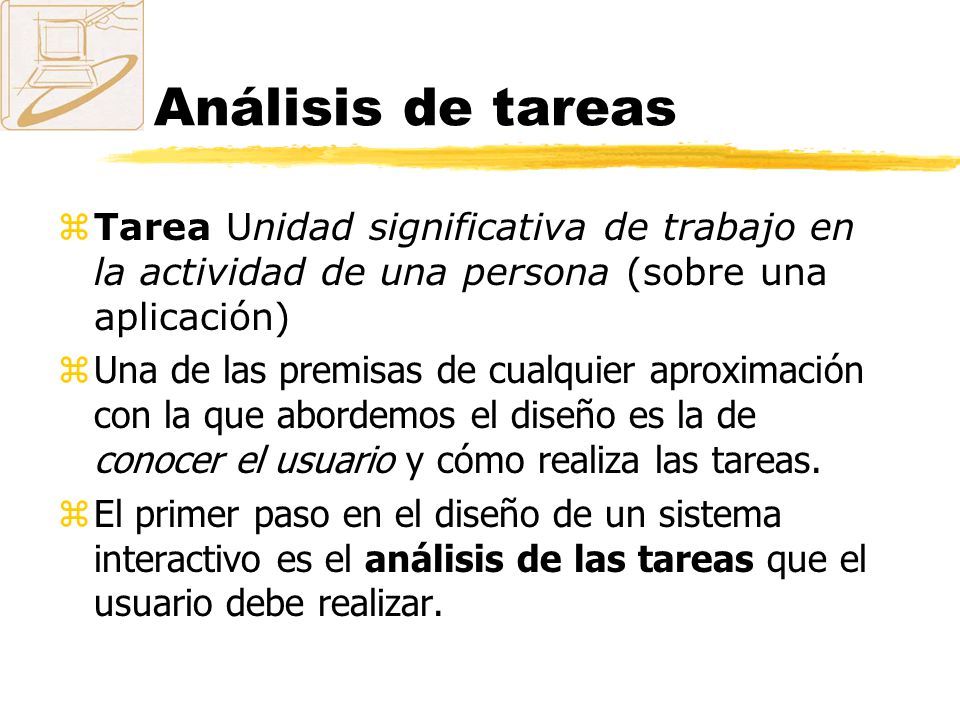

24 Análisis de tareas Tarea Unidad significativa de trabajo en la actividad de una persona (sobre una aplicación) Una de las premisas de cualquier aproximación con la que abordemos el diseño es la de conocer el usuario y cómo realiza las tareas. El primer paso en el diseño de un sistema interactivo es el análisis de las tareas que el usuario debe realizar.

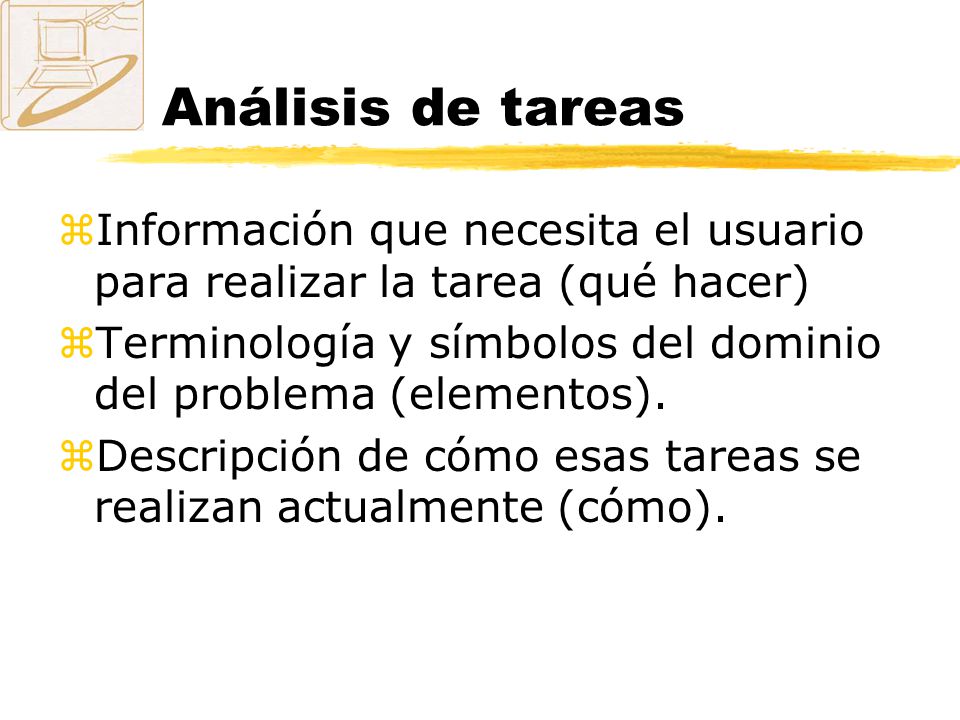

25 Análisis de tareas Información que necesita el usuario para realizar la tarea (qué hacer) Terminología y símbolos del dominio del problema (elementos). Descripción de cómo esas tareas se realizan actualmente (cómo).

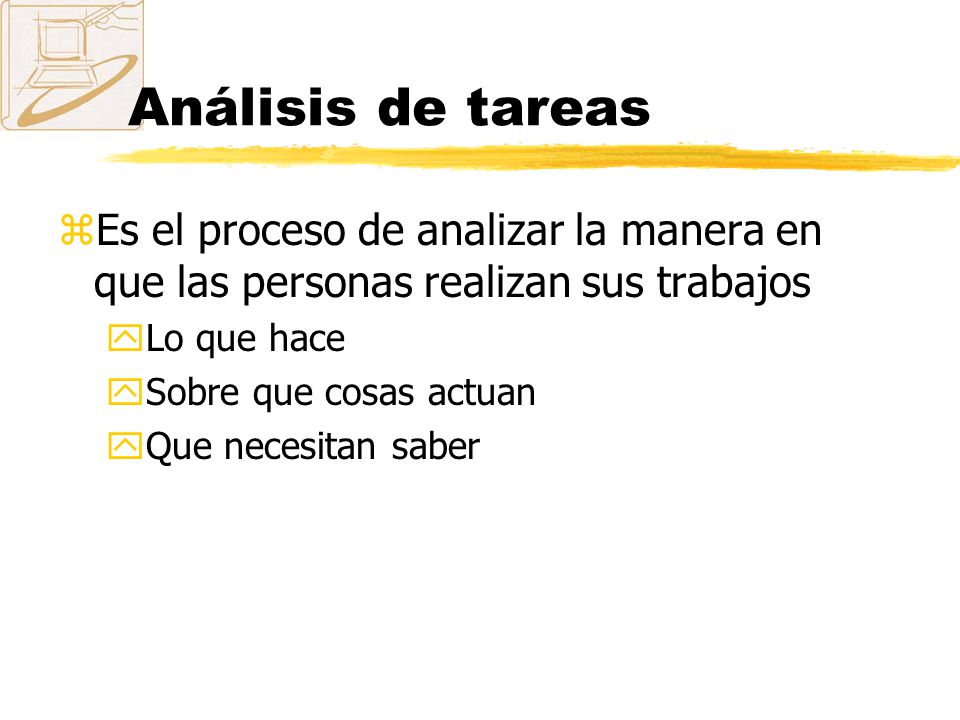

26 Análisis de tareas Es el proceso de analizar la manera en que las personas realizan sus trabajos Lo que hace Sobre que cosas actuan Que necesitan saber

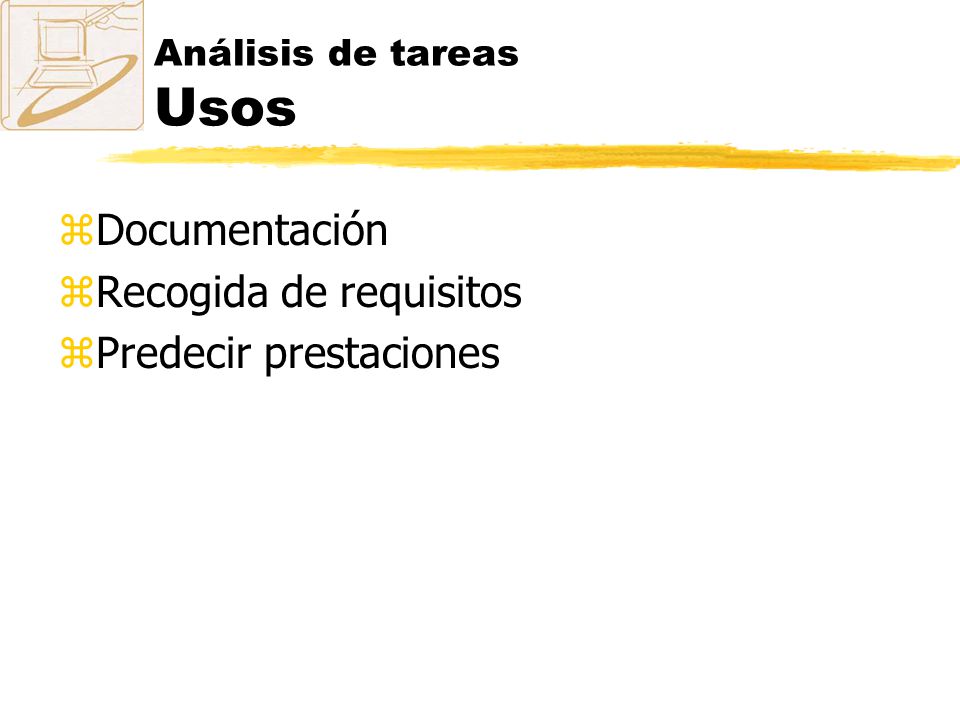

27 Análisis de tareas Usos
Documentación Recogida de requisitos Predecir prestaciones

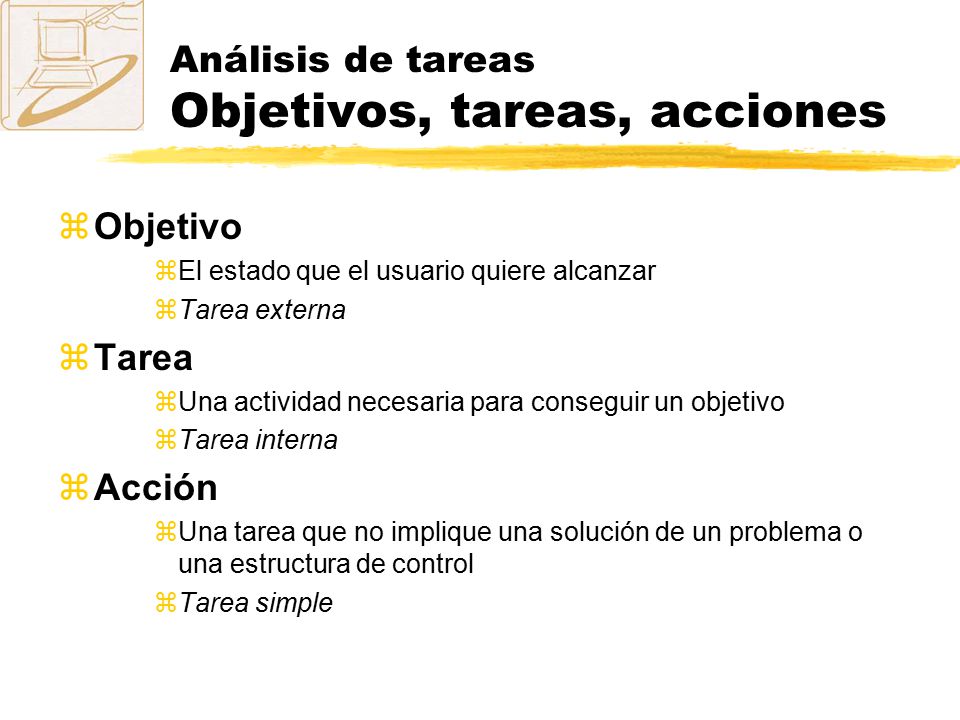

28 Análisis de tareas Objetivos, tareas, acciones
El estado que el usuario quiere alcanzar Tarea externa Tarea Una actividad necesaria para conseguir un objetivo Tarea interna Acción Una tarea que no implique una solución de un problema o una estructura de control Tarea simple

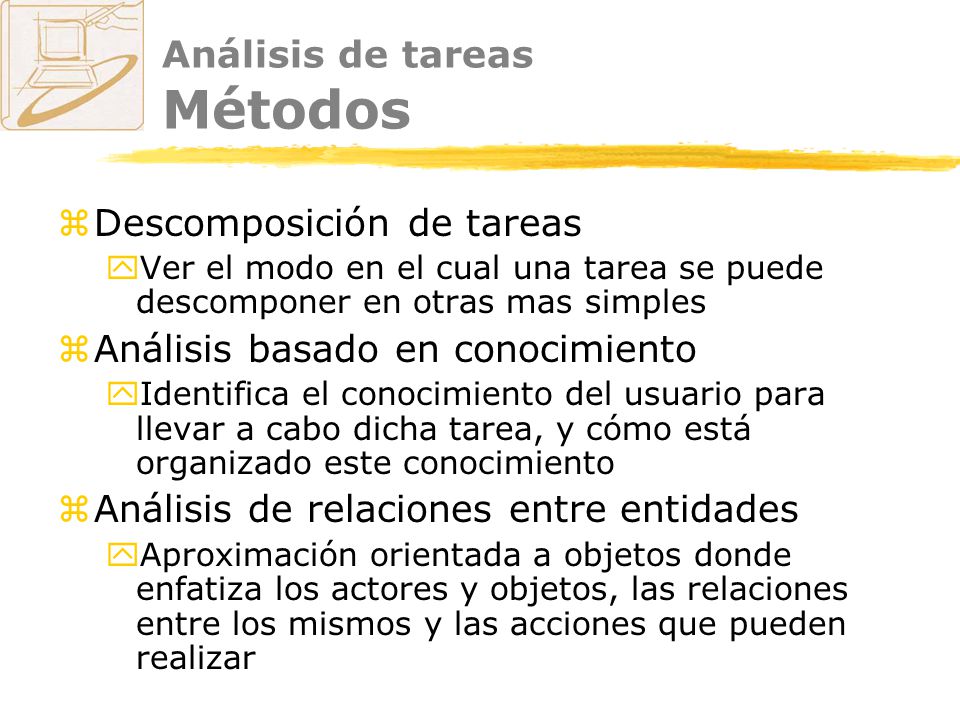

29 Análisis de tareas Métodos
Descomposición de tareas Ver el modo en el cual una tarea se puede descomponer en otras mas simples Análisis basado en conocimiento Identifica el conocimiento del usuario para llevar a cabo dicha tarea, y cómo está organizado este conocimiento Análisis de relaciones entre entidades Aproximación orientada a objetos donde enfatiza los actores y objetos, las relaciones entre los mismos y las acciones que pueden realizar

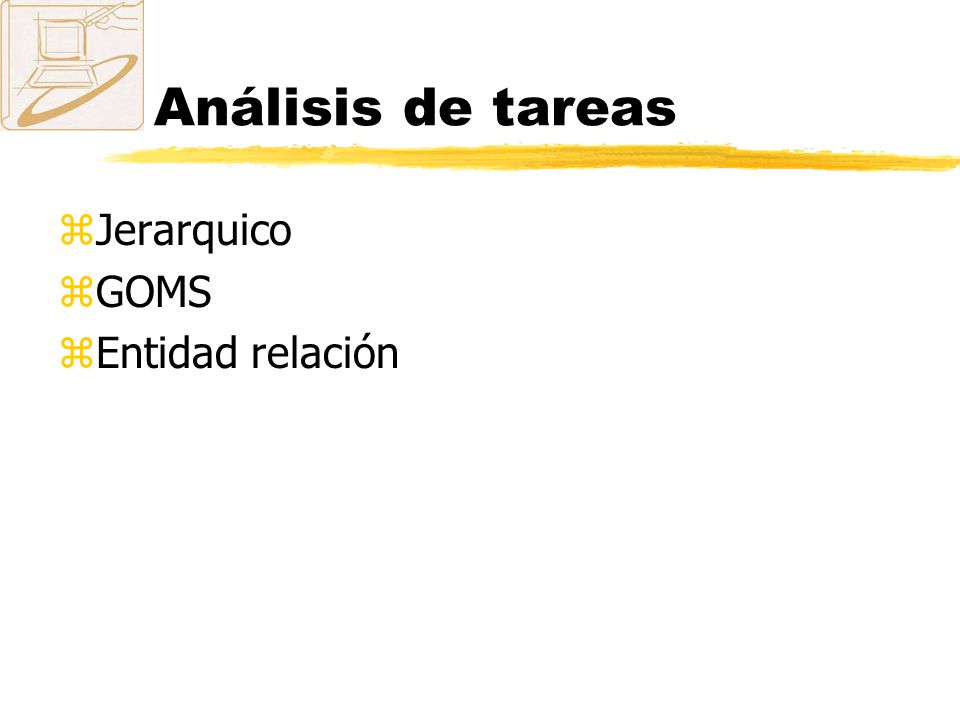

30 Análisis de tareas Jerarquico GOMS Entidad relación

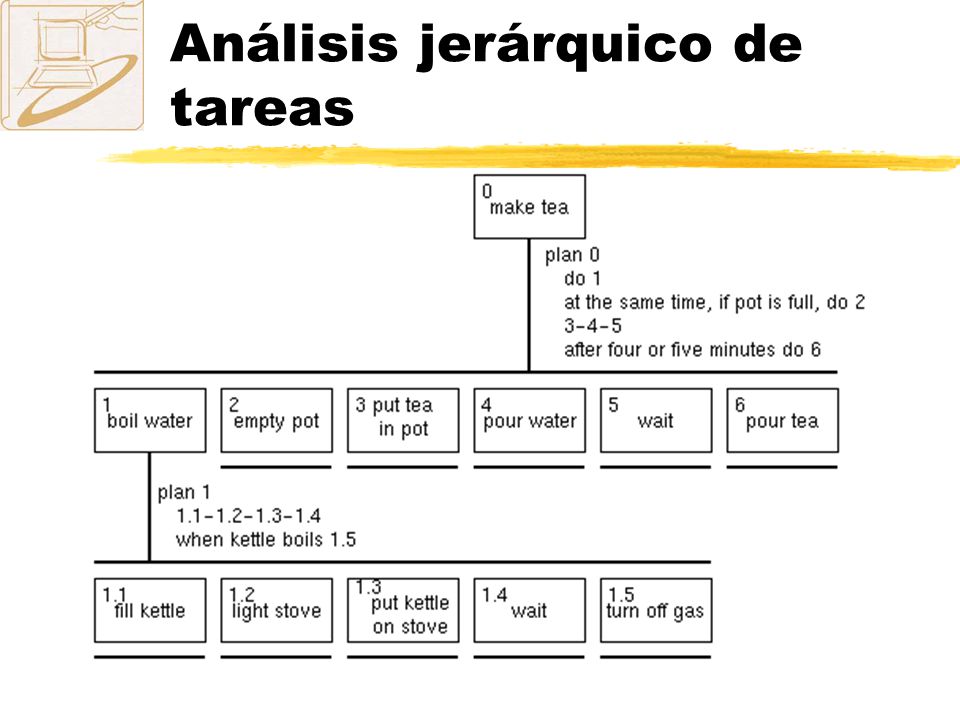

31 Análisis jerárquico de tareas

32 Análisis jerárquico de tareas

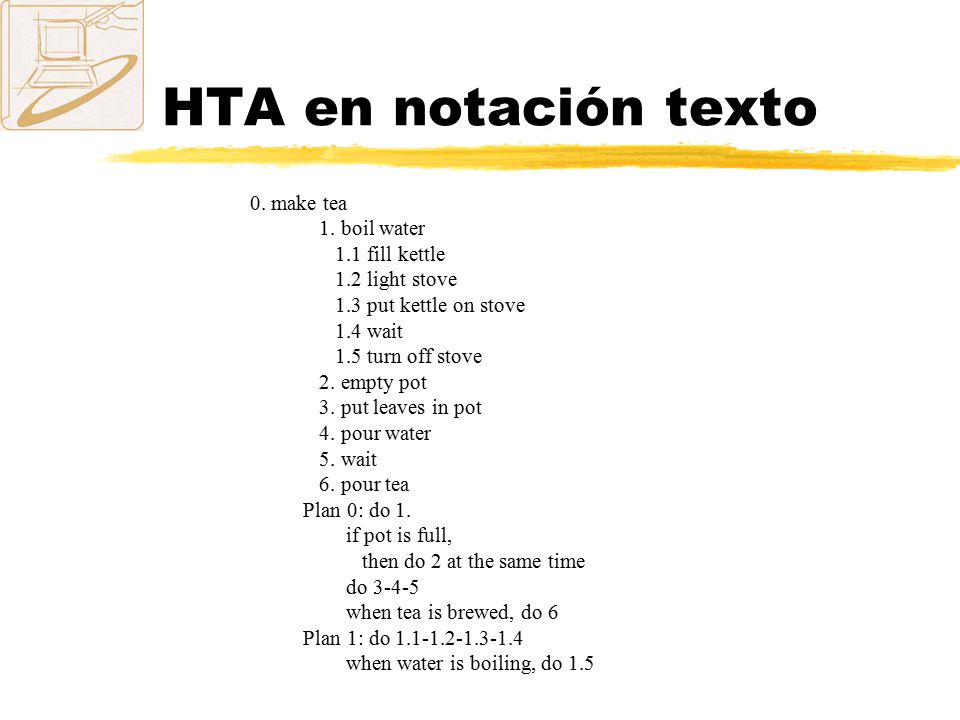

33 HTA en notación texto 0. make tea 1. boil water 1.1 fill kettle
1.2 light stove 1.3 put kettle on stove 1.4 wait 1.5 turn off stove 2. empty pot 3. put leaves in pot 4. pour water 5. wait 6. pour tea Plan 0: do 1. if pot is full, then do 2 at the same time do 3-4-5 when tea is brewed, do 6 Plan 1: do when water is boiling, do 1.5

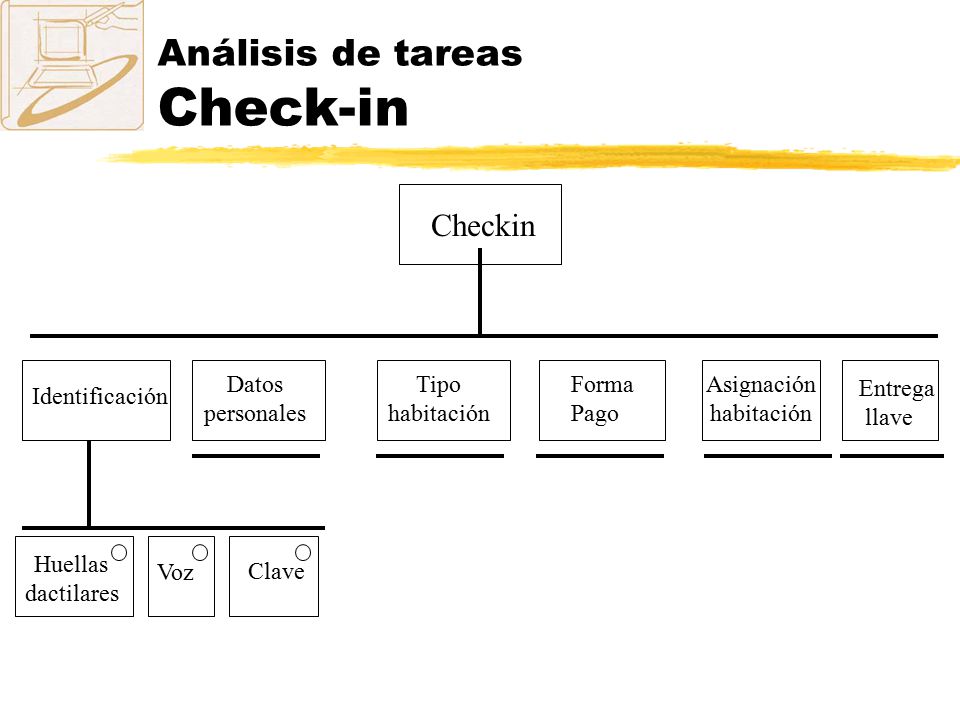

34 Análisis de tareas Check-in
Datos personales Tipo habitación Forma Pago Asignación habitación Entrega llave Identificación Huellas dactilares Voz Clave

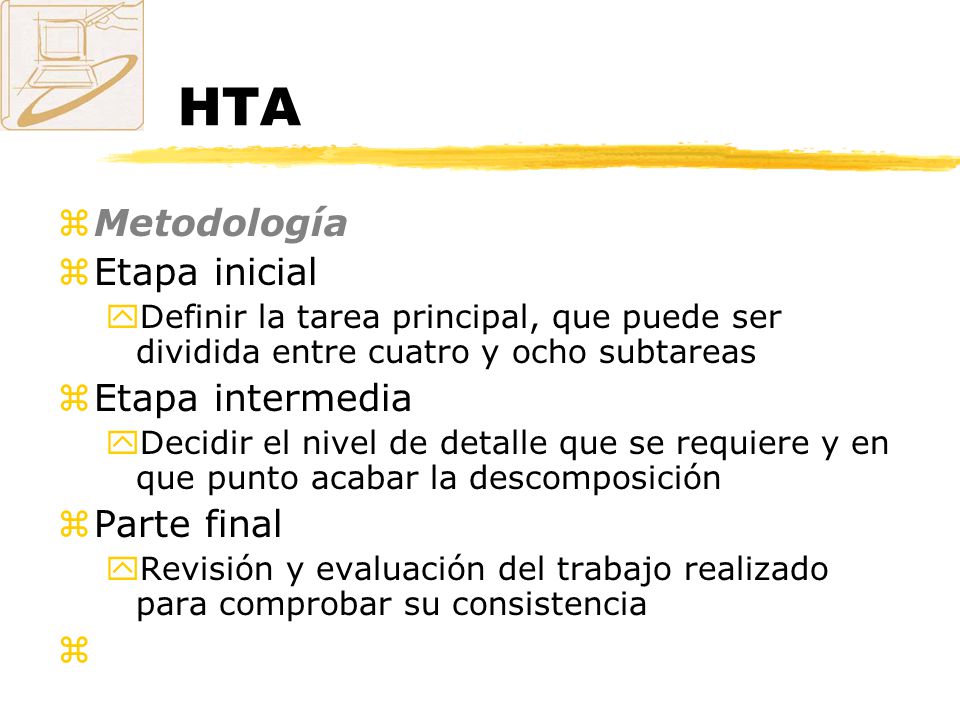

35 HTA Metodología Etapa inicial Etapa intermedia Parte final
Definir la tarea principal, que puede ser dividida entre cuatro y ocho subtareas Etapa intermedia Decidir el nivel de detalle que se requiere y en que punto acabar la descomposición Parte final Revisión y evaluación del trabajo realizado para comprobar su consistencia

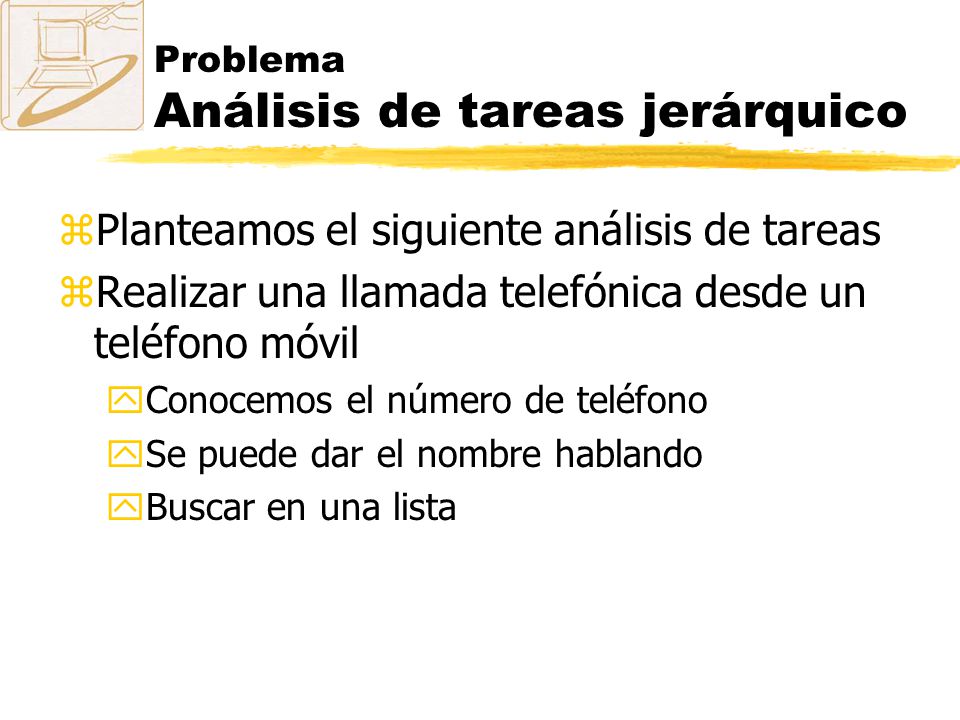

36 Problema Análisis de tareas jerárquico
Planteamos el siguiente análisis de tareas Realizar una llamada telefónica desde un teléfono móvil Conocemos el número de teléfono Se puede dar el nombre hablando Buscar en una lista

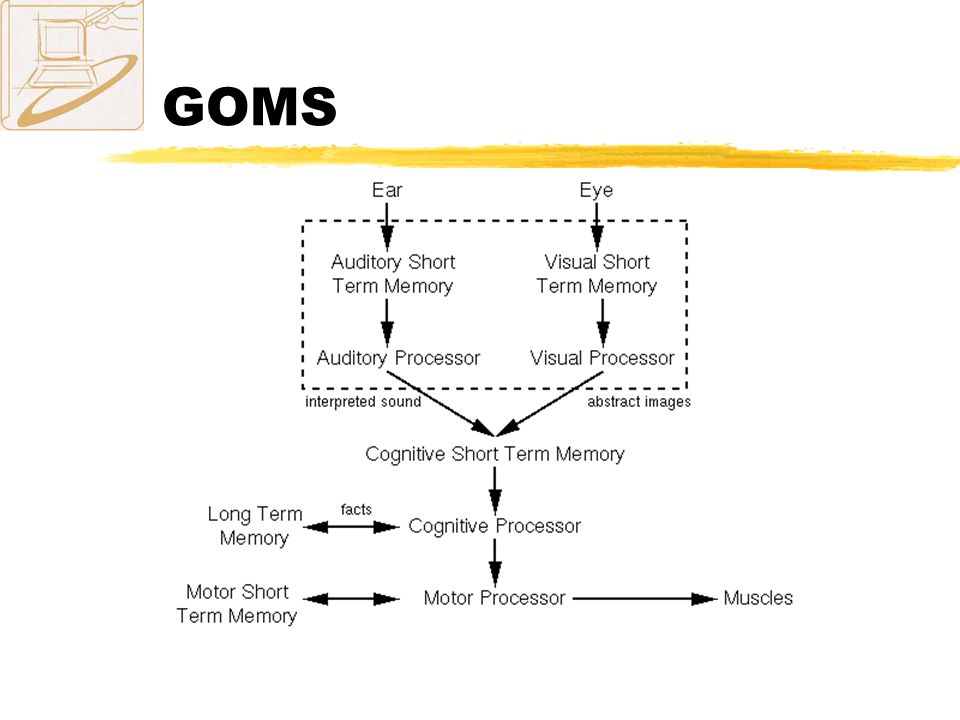

37 GOMS

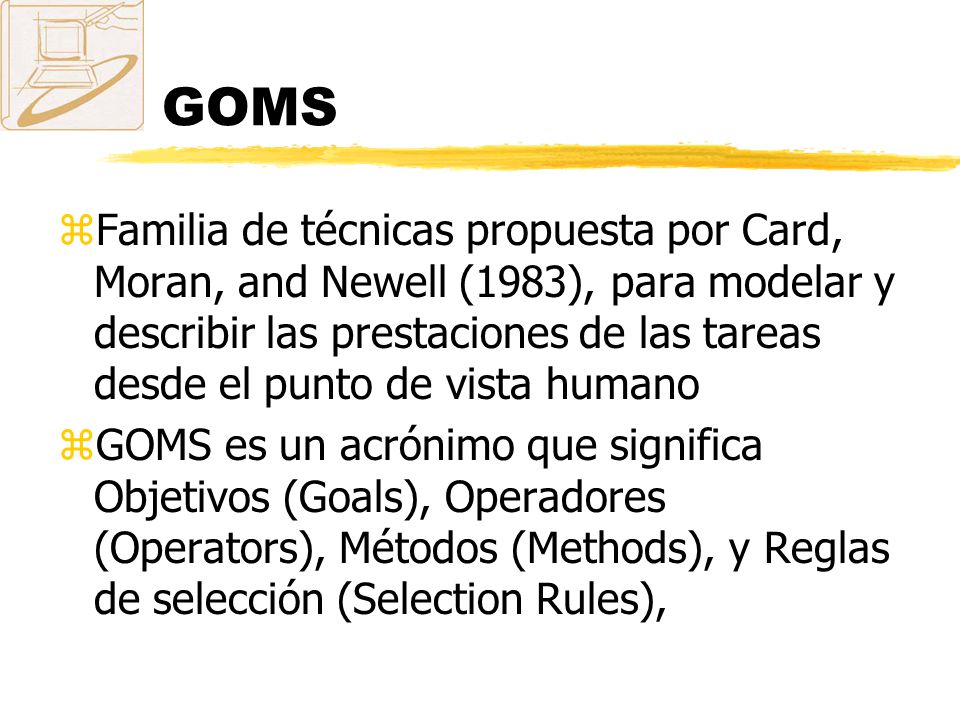

38 GOMS Familia de técnicas propuesta por Card, Moran, and Newell (1983), para modelar y describir las prestaciones de las tareas desde el punto de vista humano GOMS es un acrónimo que significa Objetivos (Goals), Operadores (Operators), Métodos (Methods), y Reglas de selección (Selection Rules),

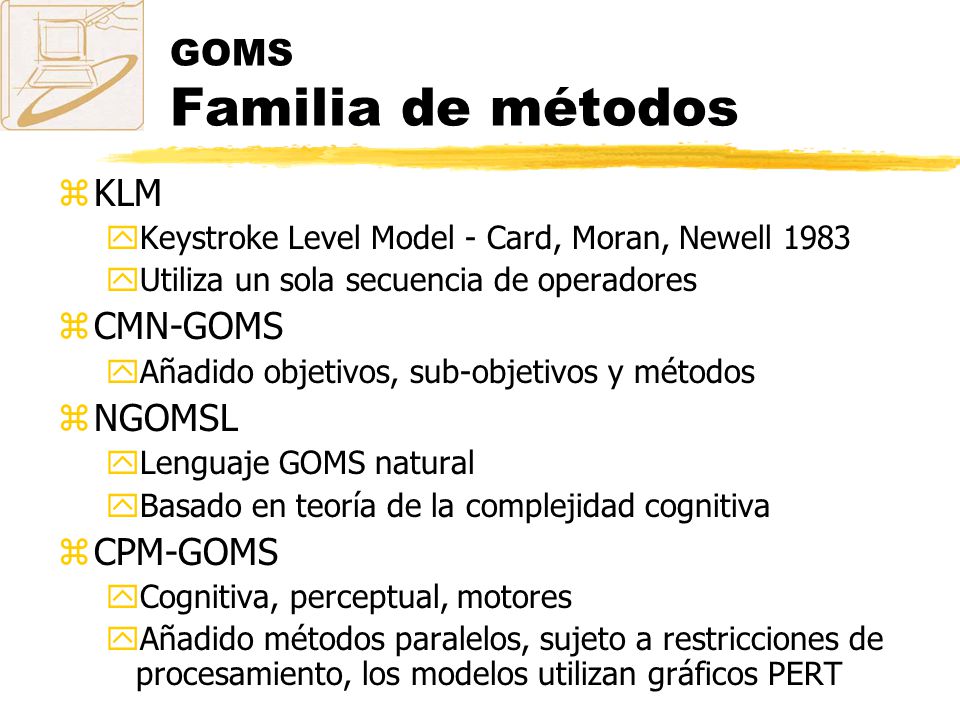

39 GOMS Familia de métodos
KLM Keystroke Level Model - Card, Moran, Newell 1983 Utiliza un sola secuencia de operadores CMN-GOMS Añadido objetivos, sub-objetivos y métodos NGOMSL Lenguaje GOMS natural Basado en teoría de la complejidad cognitiva CPM-GOMS Cognitiva, perceptual, motores Añadido métodos paralelos, sujeto a restricciones de procesamiento, los modelos utilizan gráficos PERT

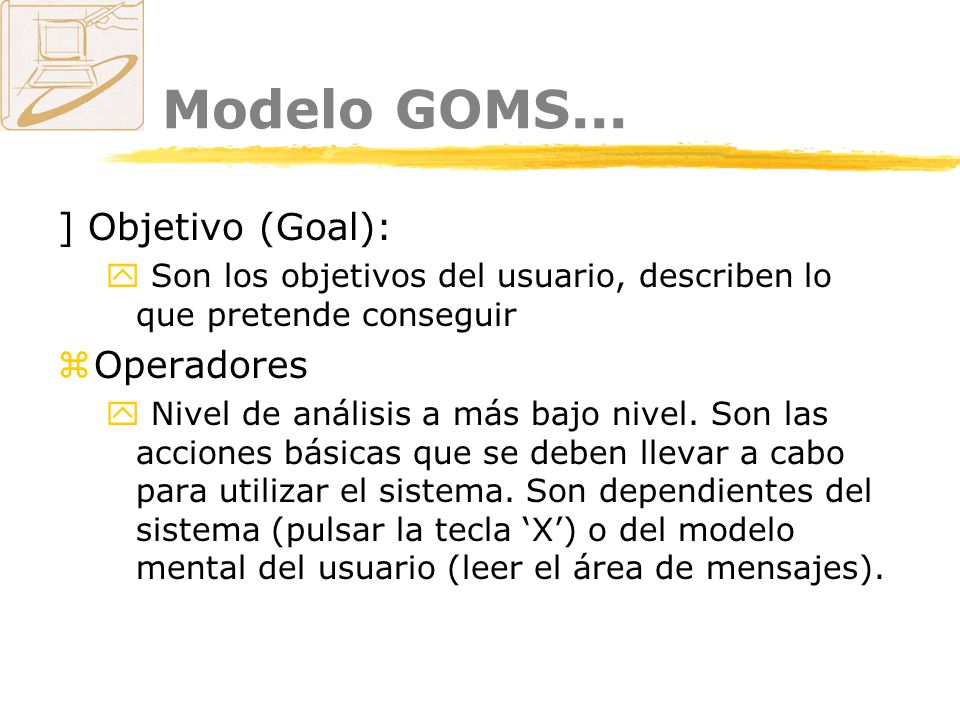

40 Modelo GOMS... ] Objetivo (Goal): Operadores
Son los objetivos del usuario, describen lo que pretende conseguir Operadores Nivel de análisis a más bajo nivel. Son las acciones básicas que se deben llevar a cabo para utilizar el sistema. Son dependientes del sistema (pulsar la tecla ‘X’) o del modelo mental del usuario (leer el área de mensajes).

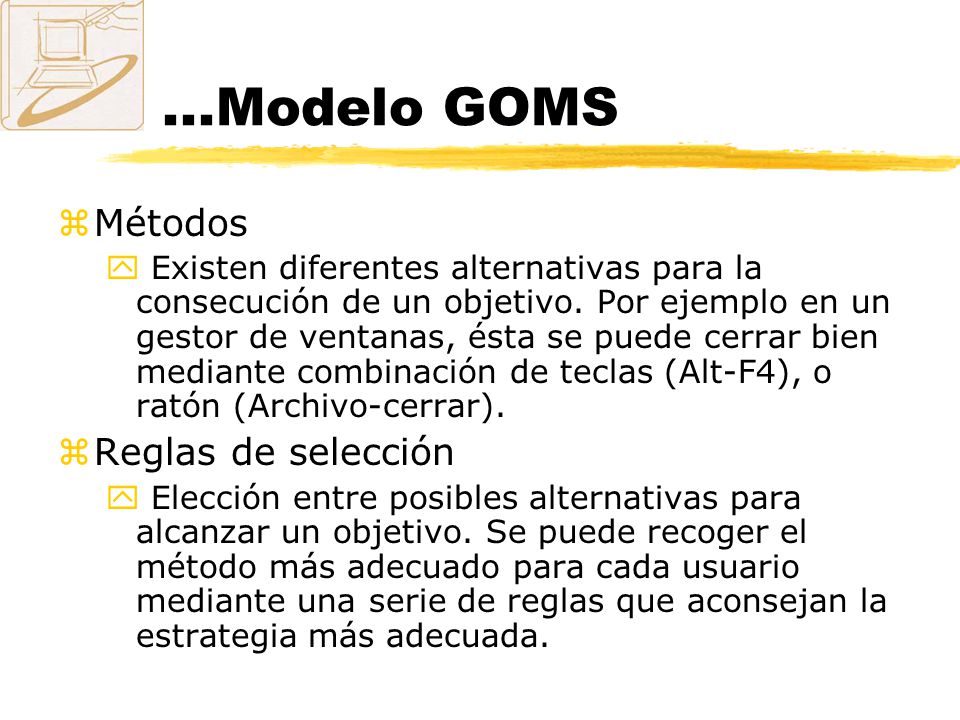

41 ...Modelo GOMS Métodos Reglas de selección
Existen diferentes alternativas para la consecución de un objetivo. Por ejemplo en un gestor de ventanas, ésta se puede cerrar bien mediante combinación de teclas (Alt-F4), o ratón (Archivo-cerrar). Reglas de selección Elección entre posibles alternativas para alcanzar un objetivo. Se puede recoger el método más adecuado para cada usuario mediante una serie de reglas que aconsejan la estrategia más adecuada.

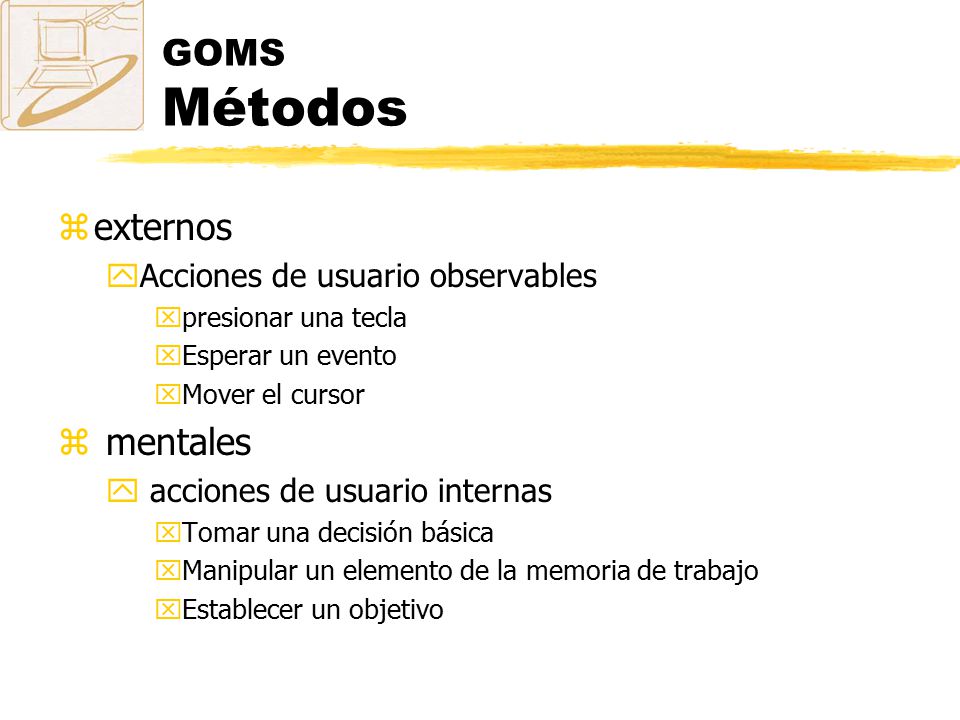

42 GOMS Métodos externos mentales Acciones de usuario observables
presionar una tecla Esperar un evento Mover el cursor mentales acciones de usuario internas Tomar una decisión básica Manipular un elemento de la memoria de trabajo Establecer un objetivo

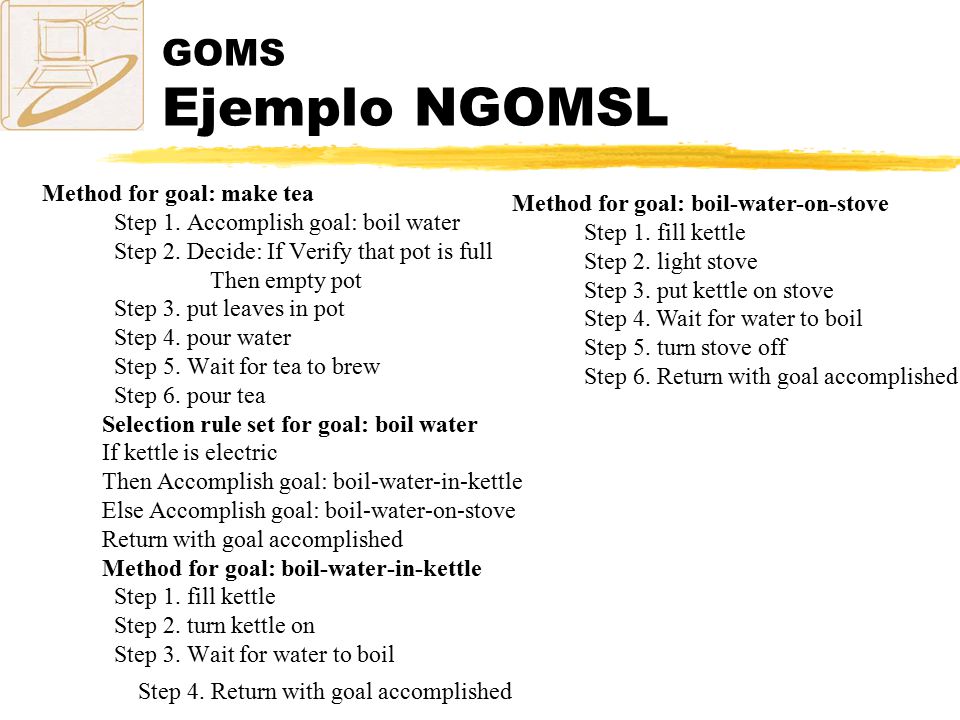

43 GOMS Ejemplo NGOMSL Method for goal: make tea Step 1. Accomplish goal: boil water Step 2. Decide: If Verify that pot is full Then empty pot Step 3. put leaves in pot Step 4. pour water Step 5. Wait for tea to brew Step 6. pour tea Selection rule set for goal: boil water If kettle is electric Then Accomplish goal: boil-water-in-kettle Else Accomplish goal: boil-water-on-stove Return with goal accomplished Method for goal: boil-water-in-kettle Step 1. fill kettle Step 2. turn kettle on Step 3. Wait for water to boil Step 4. Return with goal accomplished Method for goal: boil-water-on-stove Step 1. fill kettle Step 2. light stove Step 3. put kettle on stove Step 4. Wait for water to boil Step 5. turn stove off Step 6. Return with goal accomplished

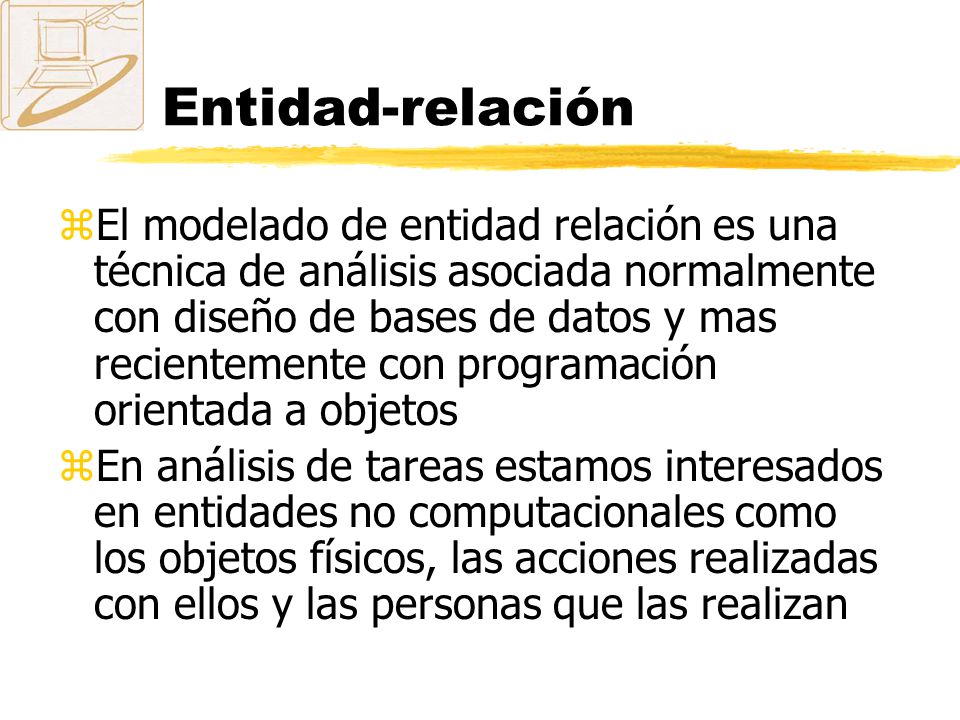

44 Entidad-relación El modelado de entidad relación es una técnica de análisis asociada normalmente con diseño de bases de datos y mas recientemente con programación orientada a objetos En análisis de tareas estamos interesados en entidades no computacionales como los objetos físicos, las acciones realizadas con ellos y las personas que las realizan

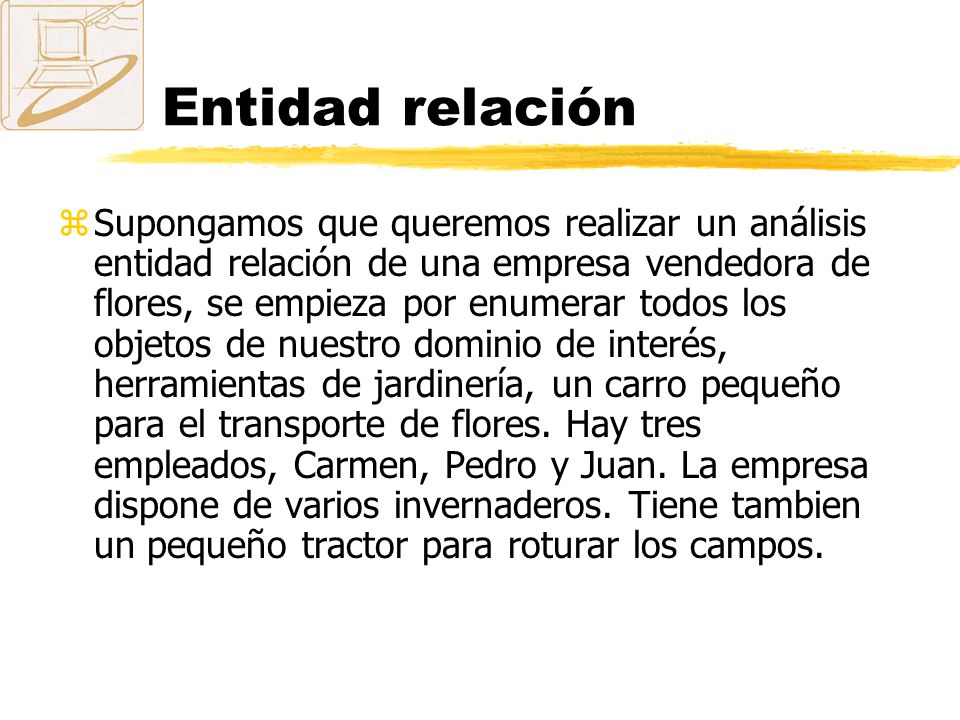

45 Entidad relación Supongamos que queremos realizar un análisis entidad relación de una empresa vendedora de flores, se empieza por enumerar todos los objetos de nuestro dominio de interés, herramientas de jardinería, un carro pequeño para el transporte de flores. Hay tres empleados, Carmen, Pedro y Juan. La empresa dispone de varios invernaderos. Tiene tambien un pequeño tractor para roturar los campos.

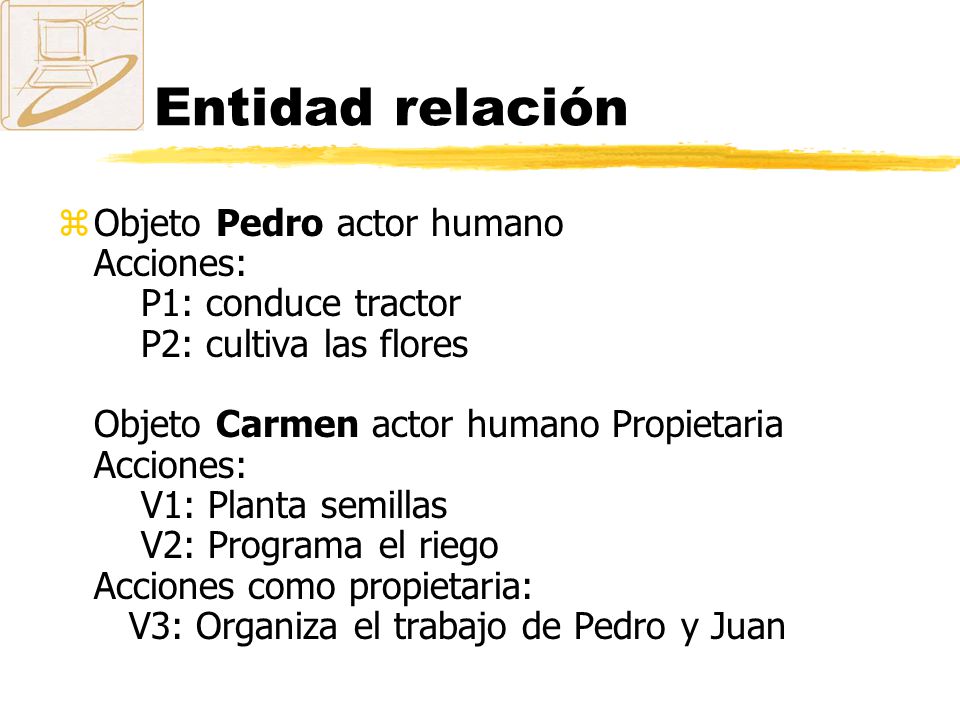

46 Entidad relación Objeto Pedro actor humano Acciones:     P1: conduce tractor     P2: cultiva las flores   Objeto Carmen actor humano Propietaria Acciones:     V1: Planta semillas     V2: Programa el riego Acciones como propietaria:    V3: Organiza el trabajo de Pedro y Juan

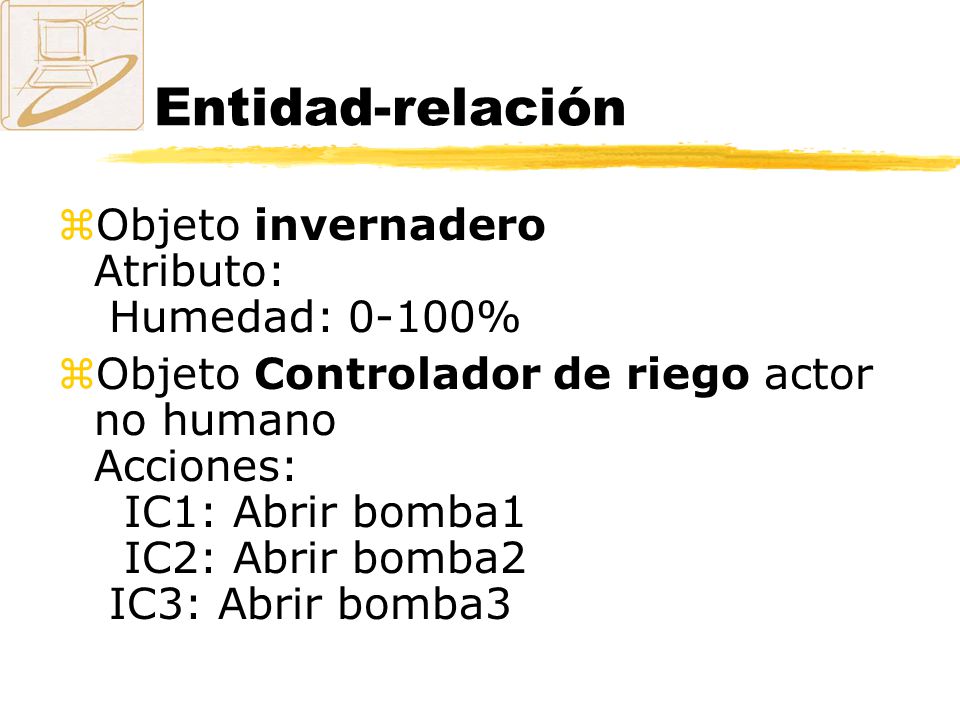

47 Entidad-relación Objeto invernadero Atributo: Humedad: 0-100%
Objeto Controlador de riego actor no humano Acciones:   IC1: Abrir bomba1   IC2: Abrir bomba2  IC3: Abrir bomba3

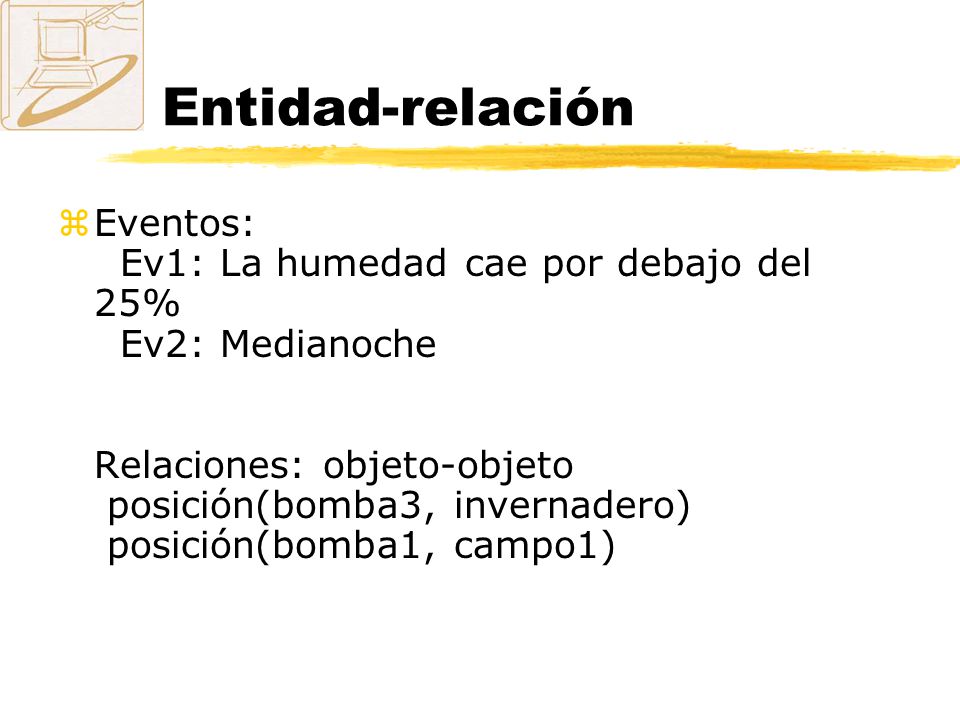

48 Entidad-relación Eventos:   Ev1: La humedad cae por debajo del 25%   Ev2: Medianoche Relaciones: objeto-objeto  posición(bomba3, invernadero)  posición(bomba1, campo1)

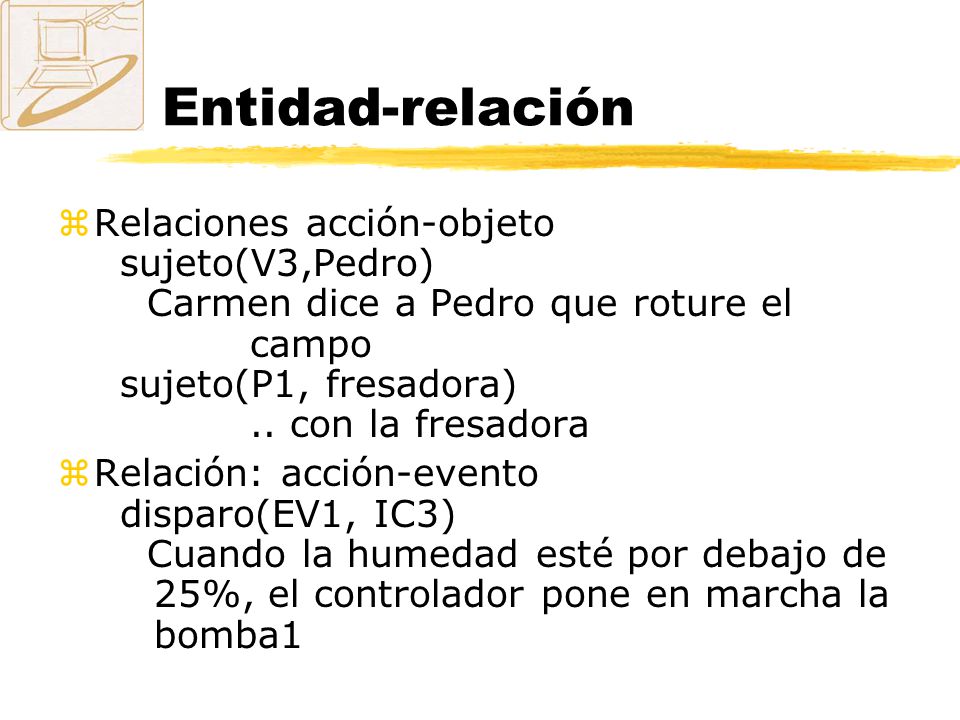

49 Entidad-relación Relaciones acción-objeto   sujeto(V3,Pedro)     Carmen dice a Pedro que roture el campo   sujeto(P1, fresadora)     .. con la fresadora Relación: acción-evento   disparo(EV1, IC3)     Cuando la humedad esté por debajo de 25%, el controlador pone en marcha la bomba1

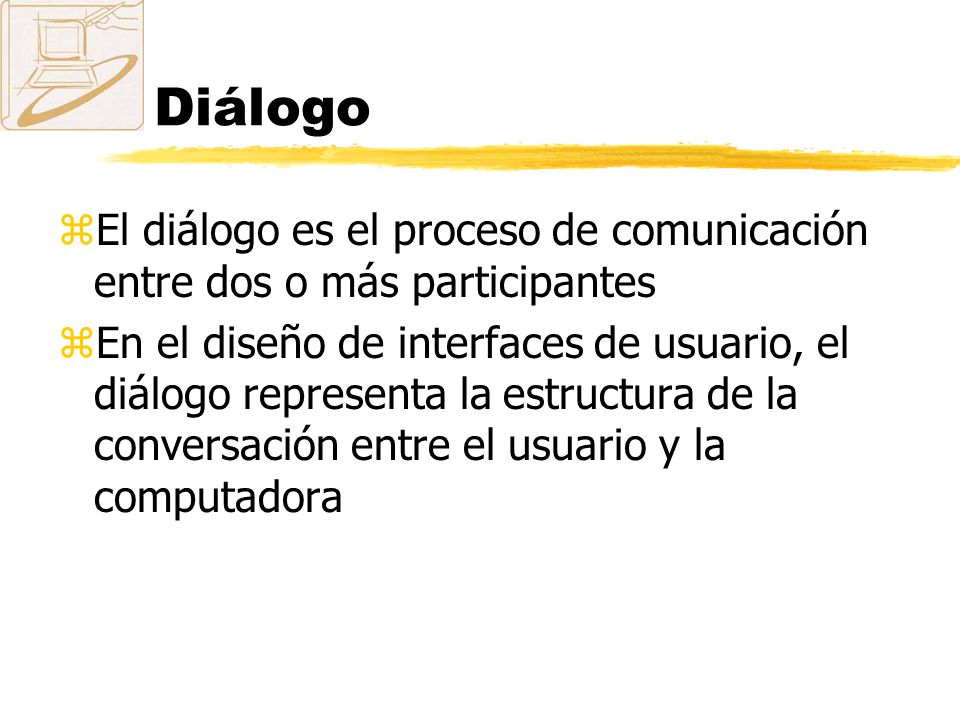

50 Diálogo El diálogo es el proceso de comunicación entre dos o más participantes En el diseño de interfaces de usuario, el diálogo representa la estructura de la conversación entre el usuario y la computadora

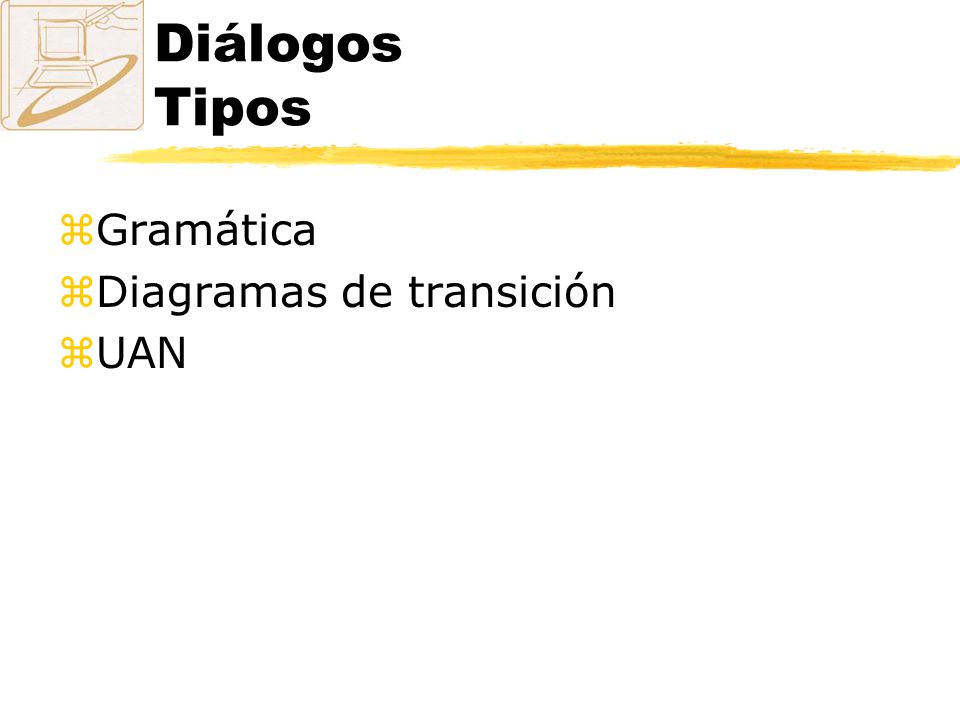

51 Diálogos Tipos Gramática Diagramas de transición UAN

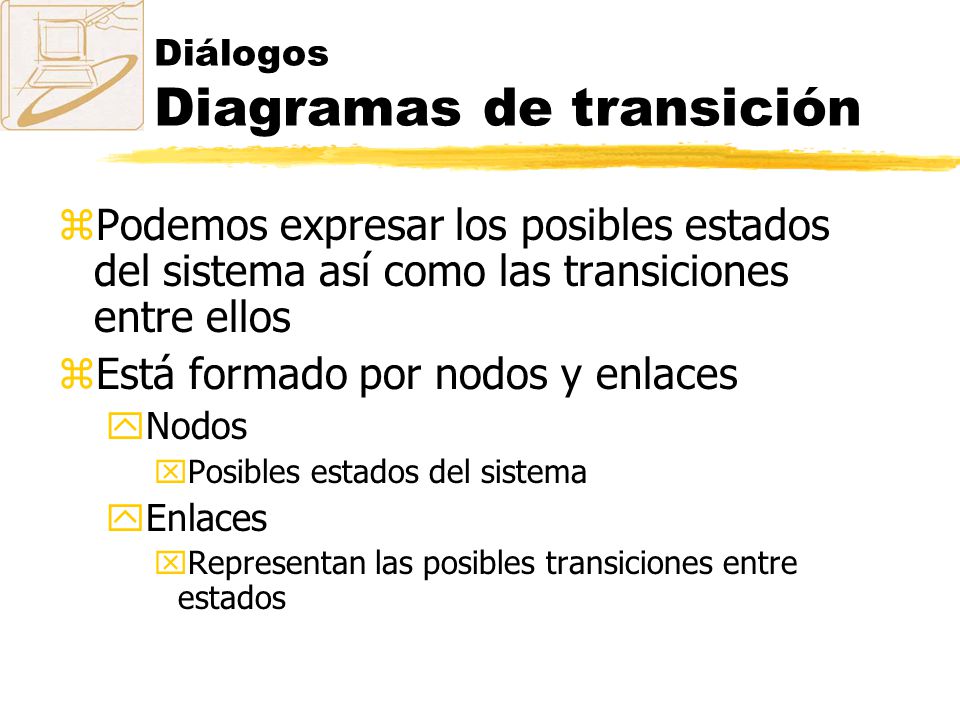

52 Diálogos Diagramas de transición
Podemos expresar los posibles estados del sistema así como las transiciones entre ellos Está formado por nodos y enlaces Nodos Posibles estados del sistema Enlaces Representan las posibles transiciones entre estados

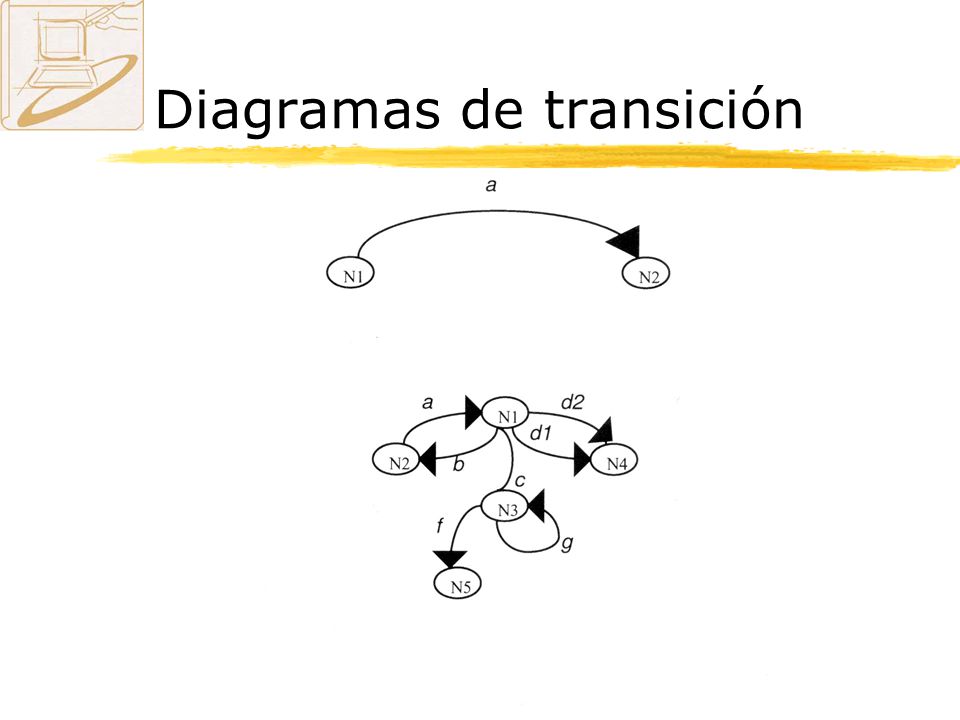

53 Diagramas de transición

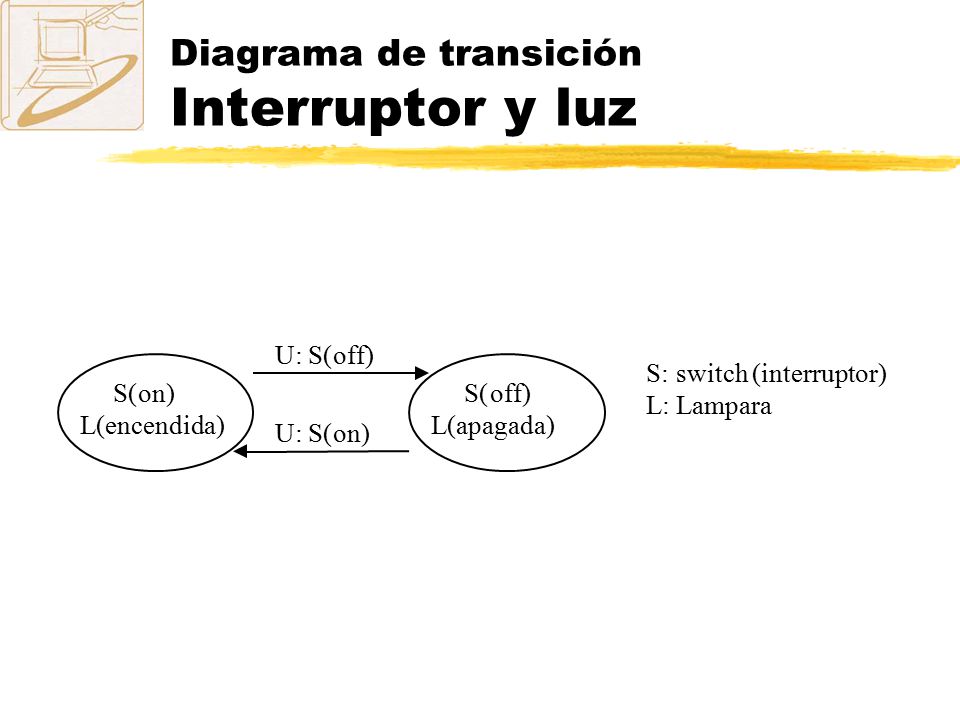

54 Diagrama de transición Interruptor y luz
U: S( off) S: switch (interruptor) S( on) S( off) L: Lampara L(encendida) L(apagada) U: S( on)

55 Diálogos Diagramas de transición

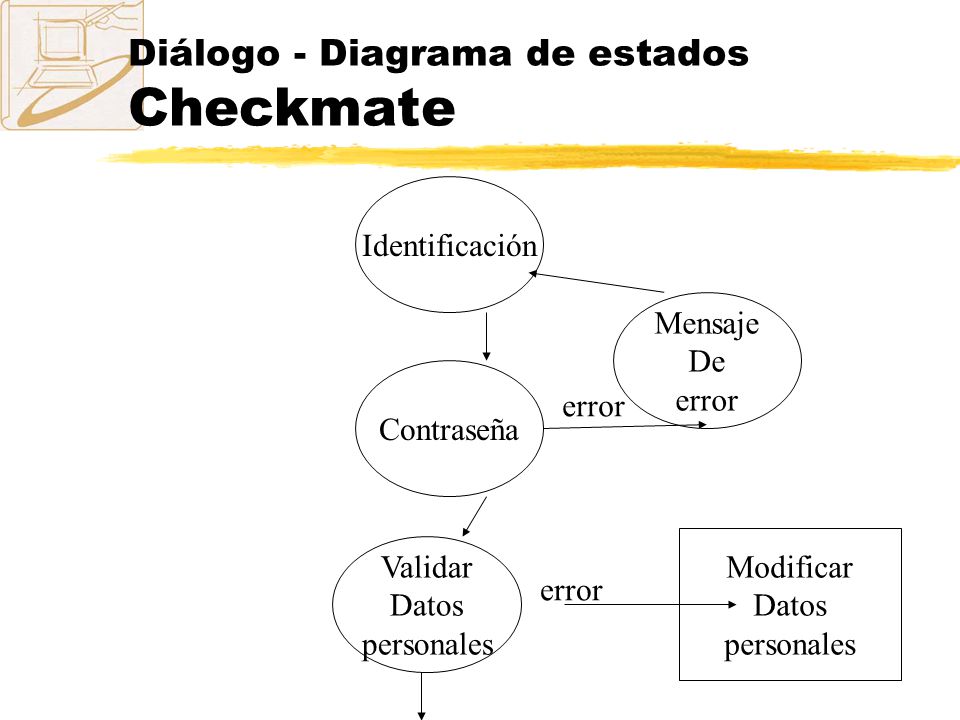

56 Diálogo - Diagrama de estados Checkmate
Identificación Mensaje De error Contraseña error Modificar Datos personales Validar Datos personales error

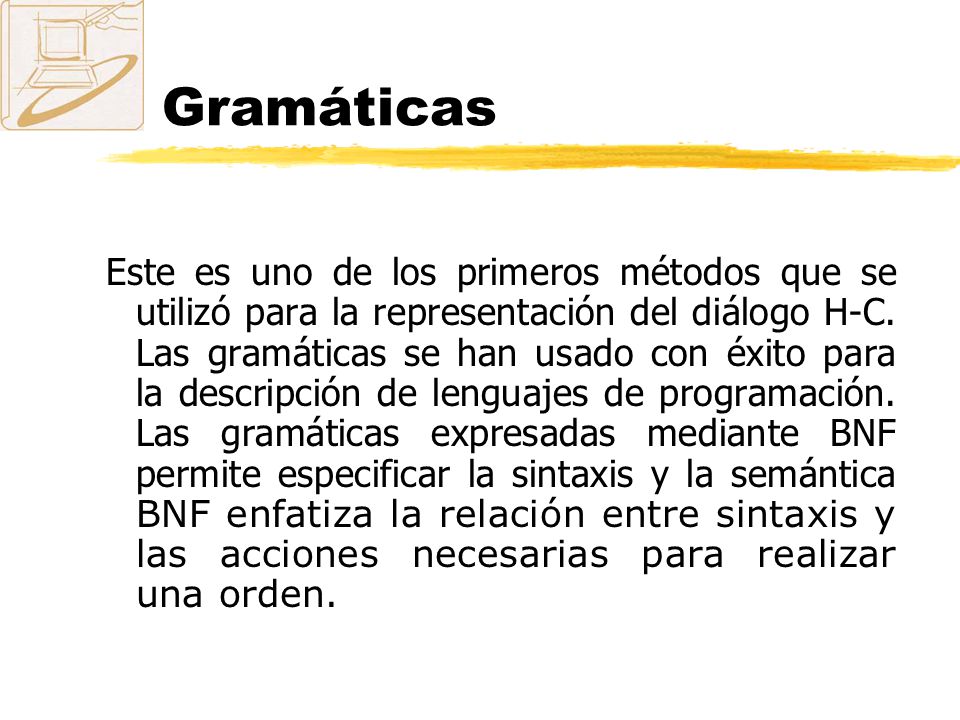

57 Gramáticas Este es uno de los primeros métodos que se utilizó para la representación del diálogo H-C. Las gramáticas se han usado con éxito para la descripción de lenguajes de programación. Las gramáticas expresadas mediante BNF permite especificar la sintaxis y la semántica BNF enfatiza la relación entre sintaxis y las acciones necesarias para realizar una orden.

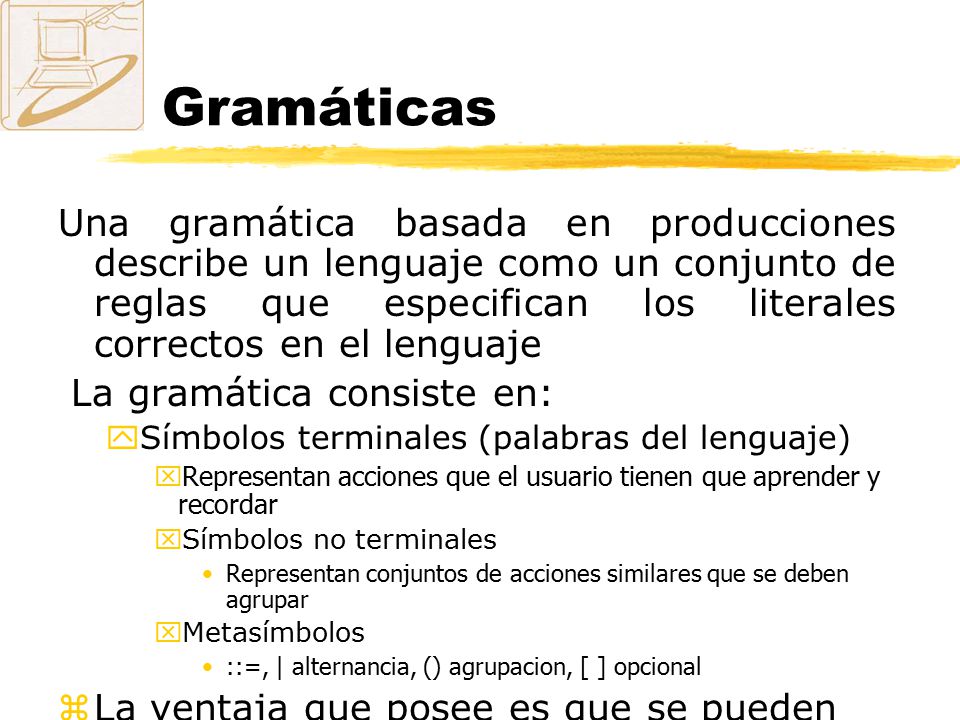

58 Gramáticas Una gramática basada en producciones describe un lenguaje como un conjunto de reglas que especifican los literales correctos en el lenguaje La gramática consiste en: Símbolos terminales (palabras del lenguaje) Representan acciones que el usuario tienen que aprender y recordar Símbolos no terminales Representan conjuntos de acciones similares que se deben agrupar Metasímbolos ::=, | alternancia, () agrupacion, [ ] opcional La ventaja que posee es que se pueden usar herramientas para asegurar la corrección y completitud. Adecuado para un lenguajes basados en órdenes. Las gramáticas multi-party posee símbolos no terminales que se etiquetan al participante: usuario o computadora. <Sesión> ::= <U: Open> <C:Respuesta> <U:Open> ::= LOGIN <U: Name> <C: Respuesta> ::= HELLO [<U: Name>] Inconvenientes: No permite representar conceptos sensibles al contexto, junto a su dificultad para comprensión.

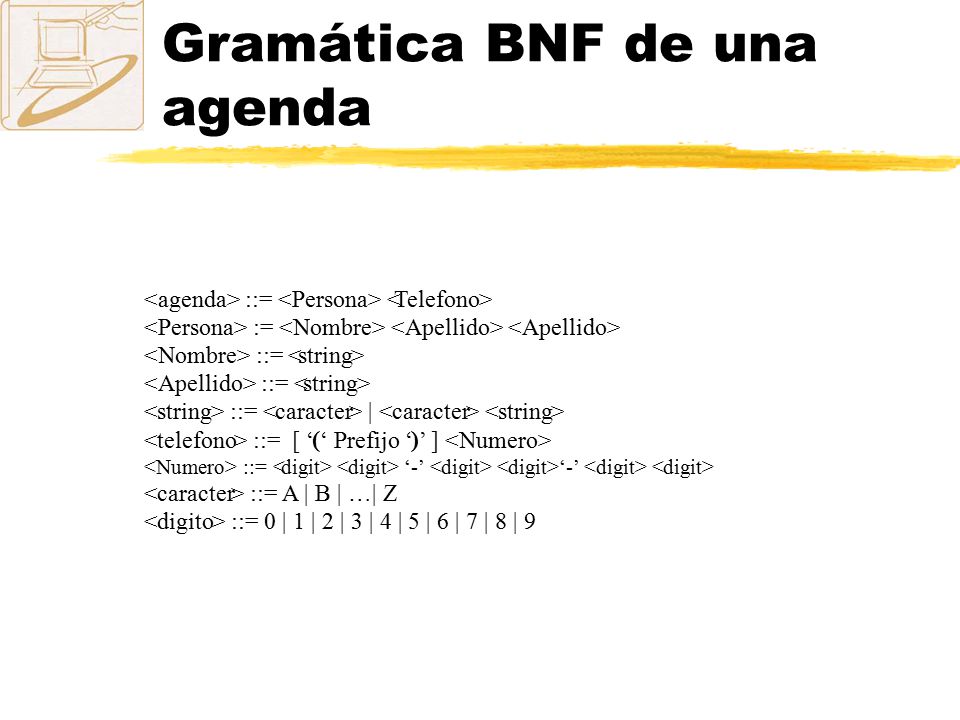

59 Gramática BNF de una agenda
<agenda> ::= <Persona> < Telefono > <Persona> := <Nombre> <Apellido> <Apellido> <Nombre> ::= < string > <Apellido> ::= < string > < string > ::= < caracter > | < caracter > < string > < telefono > ::= [ ‘ ( ‘ Prefijo ‘ ) ’ ] <Numero> <Numero> ::= < digit > < digit > ‘-’ < digit > < digit >‘-’ < digit > < digit > < caracter > ::= A | B | …| Z < digito > ::= 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9

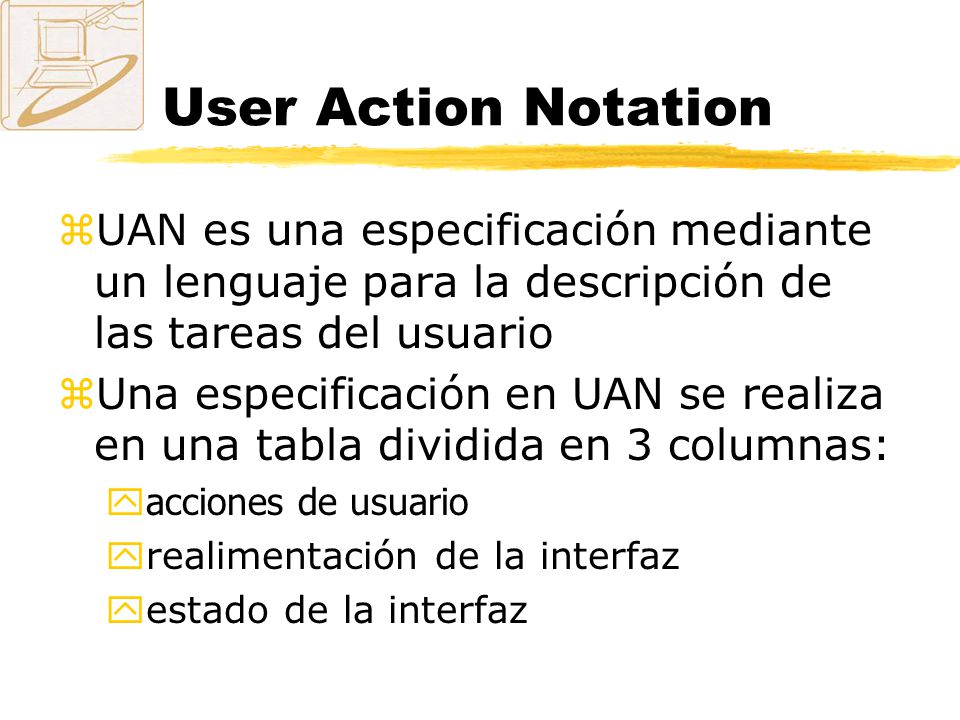

60 User Action Notation UAN es una especificación mediante un lenguaje para la descripción de las tareas del usuario Una especificación en UAN se realiza en una tabla dividida en 3 columnas: acciones de usuario realimentación de la interfaz estado de la interfaz

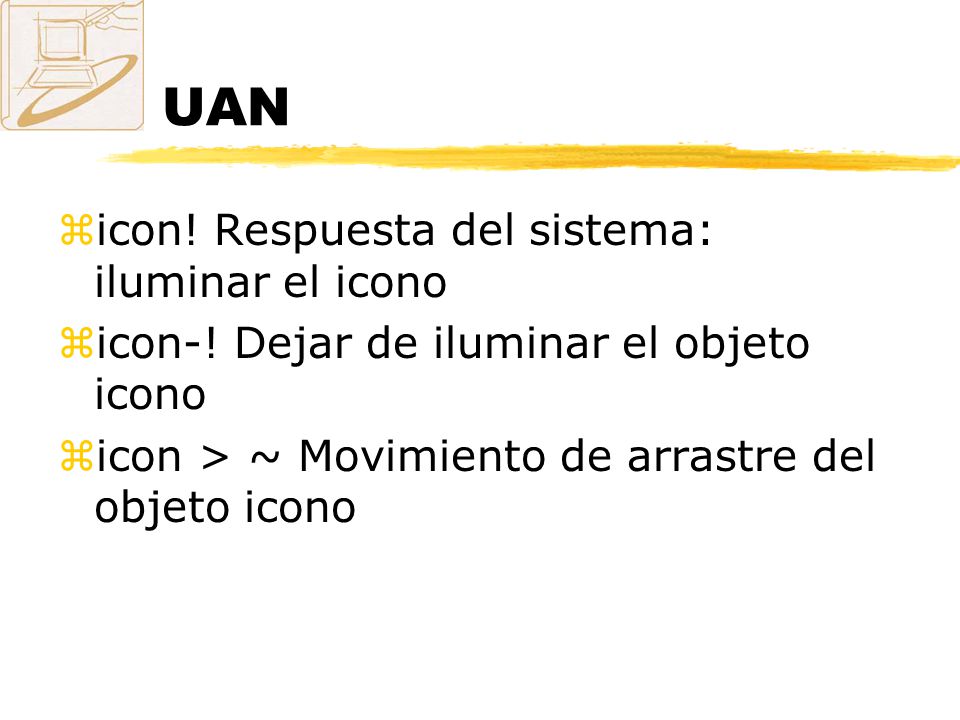

61 UAN icon! Respuesta del sistema: iluminar el icono
icon-! Dejar de iluminar el objeto icono icon > ~ Movimiento de arrastre del objeto icono

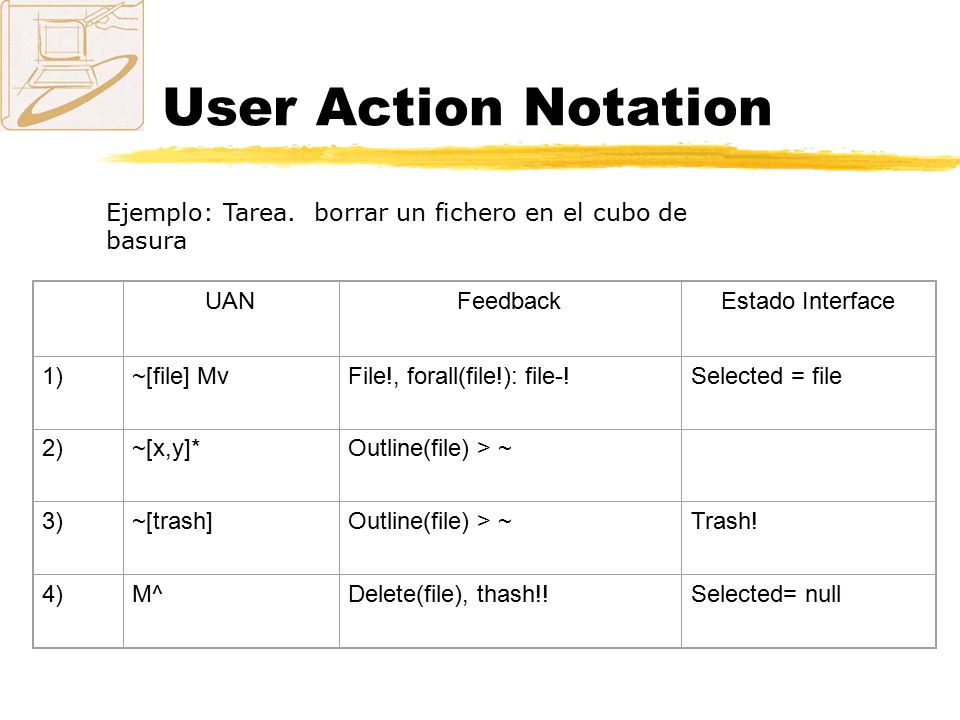

62 User Action Notation Ejemplo: Tarea.  borrar un fichero en el cubo de basura UAN Feedback Estado Interface 1) ~[file] Mv File!, forall(file!): file-! Selected = file 2) ~[x,y]* Outline(file) > ~ 3) ~[trash] Trash! 4) M^ Delete(file), thash!! Selected= null

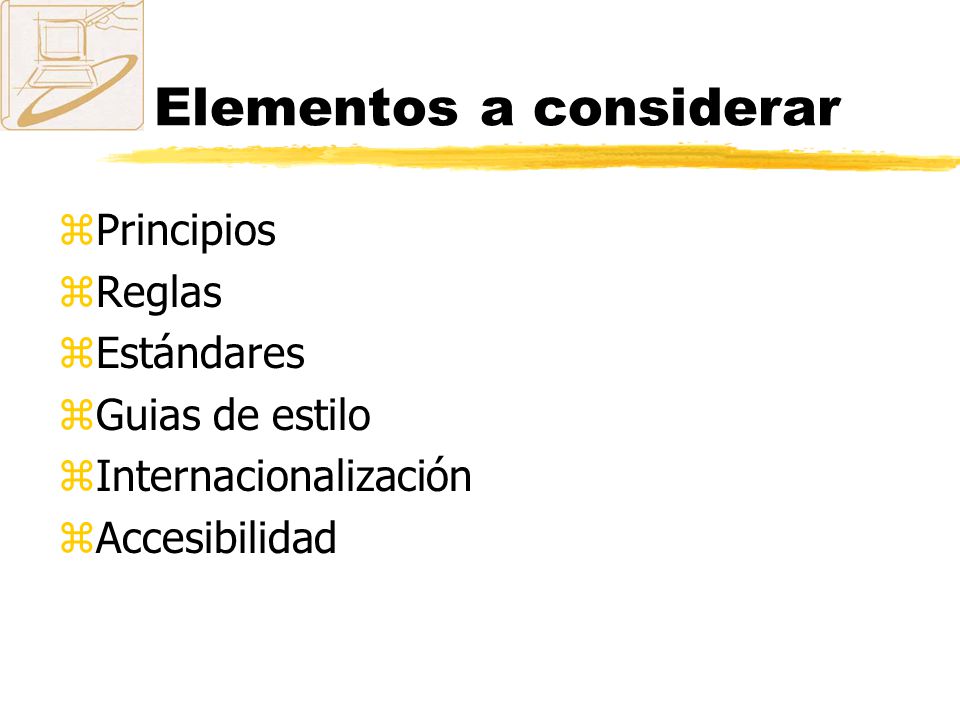

63 Elementos a considerar
Principios Reglas Estándares Guias de estilo Internacionalización Accesibilidad

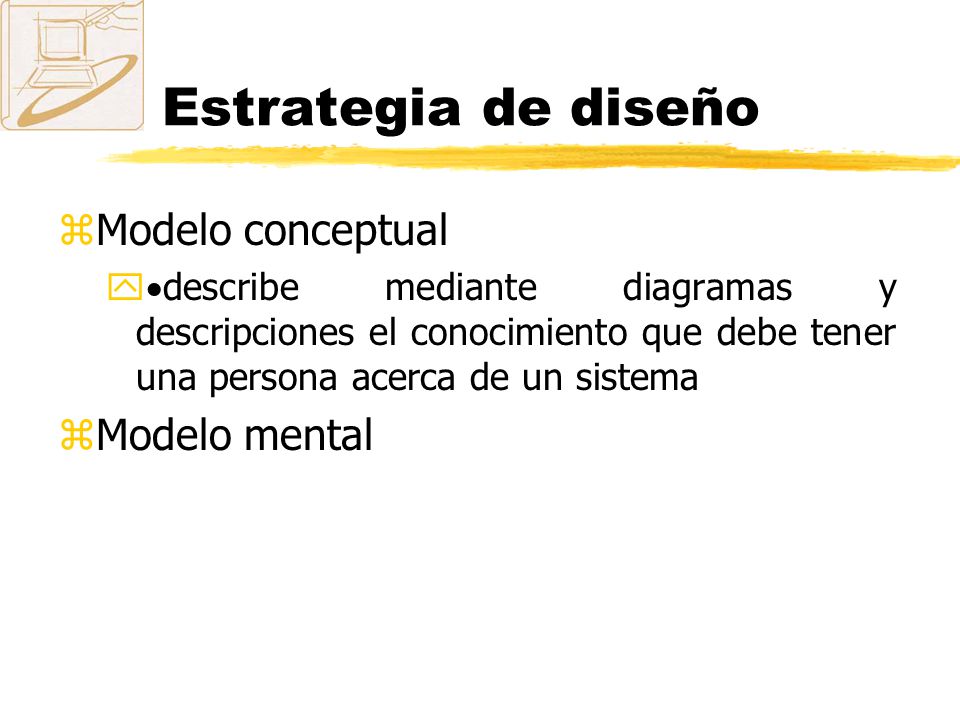

64 Estrategia de diseño Modelo conceptual Modelo mental
·describe mediante diagramas y descripciones el conocimiento que debe tener una persona acerca de un sistema Modelo mental

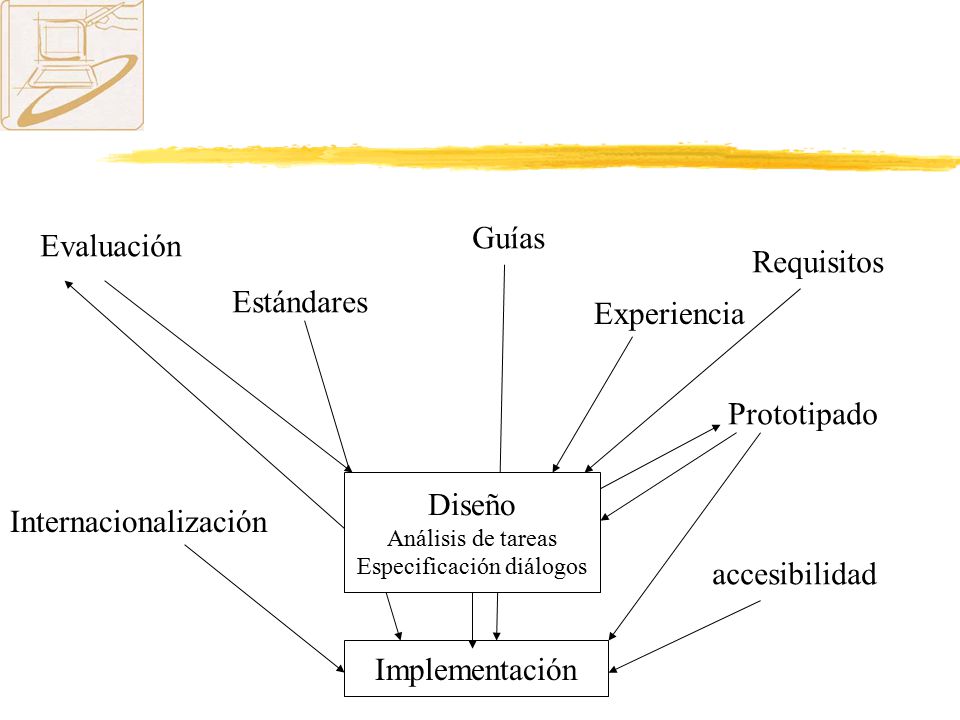

65 Especificación diálogos
Guías Evaluación Requisitos Estándares Experiencia Prototipado Diseño Análisis de tareas Especificación diálogos Internacionalización accesibilidad Implementación

66 Conclusiones El análisis y diseño de la interfaz de usuario es una parte fundamental en el proceso de desarrollo de cualquier aplicación No se puede esperar al final para hacerlo

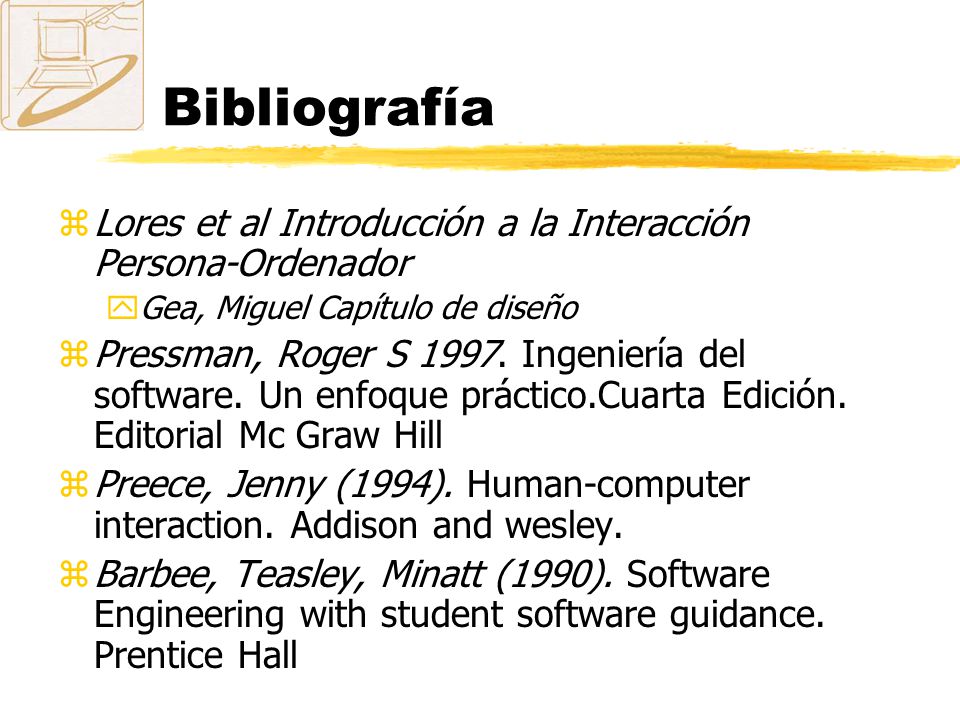

67 Bibliografía Lores et al Introducción a la Interacción Persona-Ordenador Gea, Miguel Capítulo de diseño Pressman, Roger S Ingeniería del software. Un enfoque práctico.Cuarta Edición. Editorial Mc Graw Hill Preece, Jenny (1994). Human-computer interaction. Addison and wesley. Barbee, Teasley, Minatt (1990). Software Engineering with student software guidance. Prentice Hall
