1

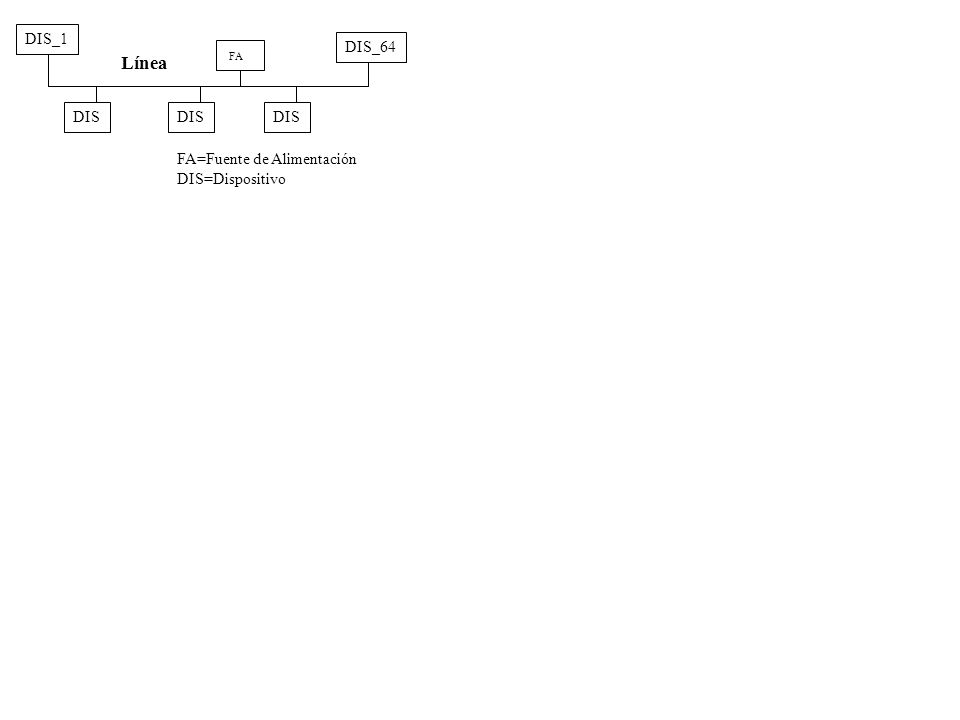

FA DIS_1 DIS_64 DIS Línea FA=Fuente de Alimentación DIS=Dispositivo
2

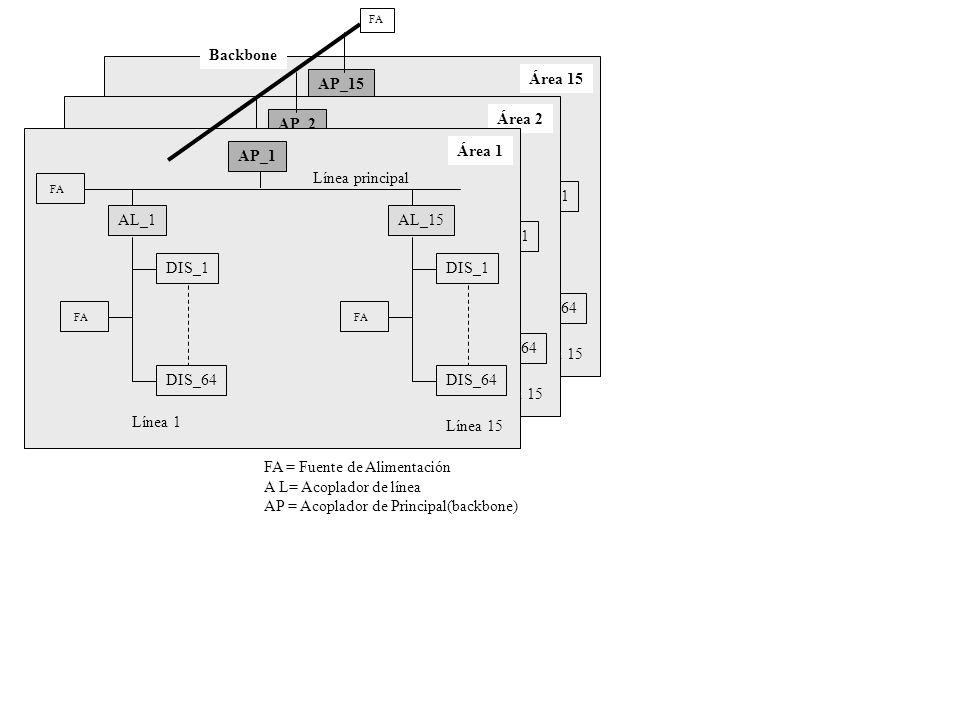

AL_1 DIS_1 DIS_64 FA AL_15 DIS_1 DIS_64 FA AP_15 Línea principal Línea 1 Línea 15 AL_1 DIS_1 DIS_64 FA AL_15 DIS_1 DIS_64 FA AP_2 Línea principal Línea 1 Línea 15 Área 2 Área 15 AL_1 DIS_1 DIS_64 FA AL_15 DIS_1 DIS_64 FA AP_1 Línea principal Línea 1 Línea 15 Área 1 Backbone FA FA = Fuente de Alimentación A L= Acoplador de línea AP = Acoplador de Principal(backbone)
3

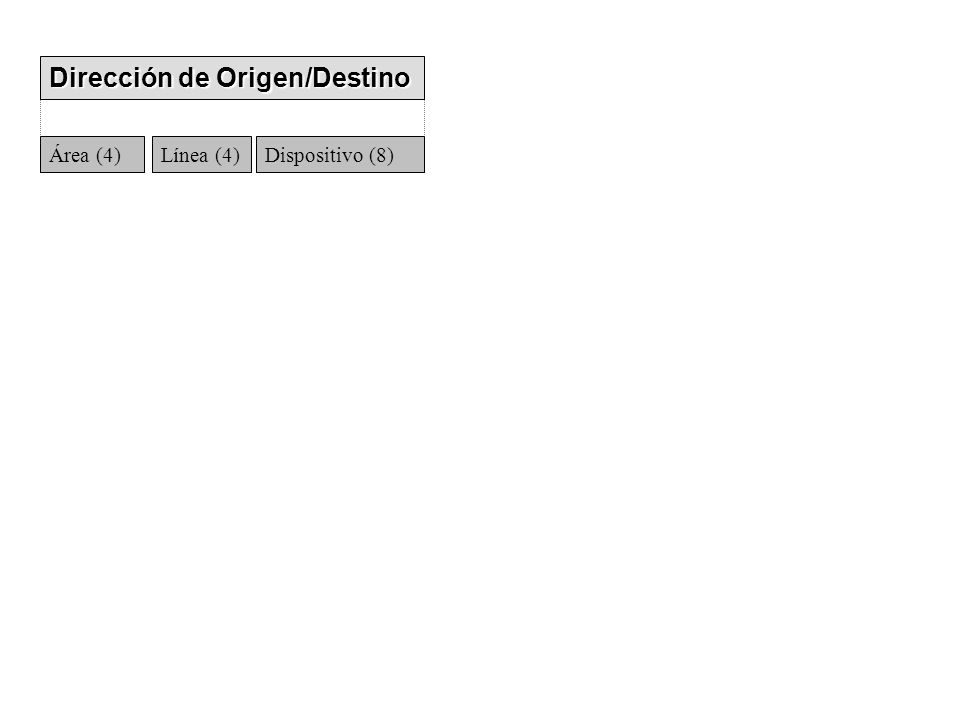

Dirección de Origen/Destino Área (4)Línea (4)Dispositivo (8)
4

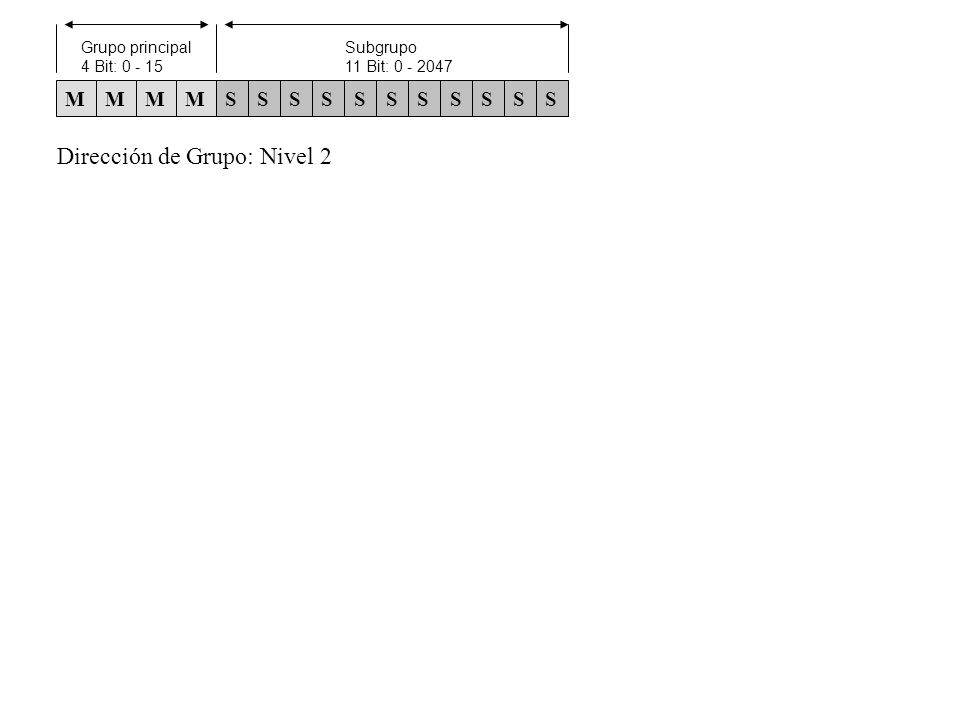

MMMMSSSSSSSSSSS Grupo principal 4 Bit: 0 - 15 Subgrupo 11 Bit: 0 - 2047 Dirección de Grupo: Nivel 2
5

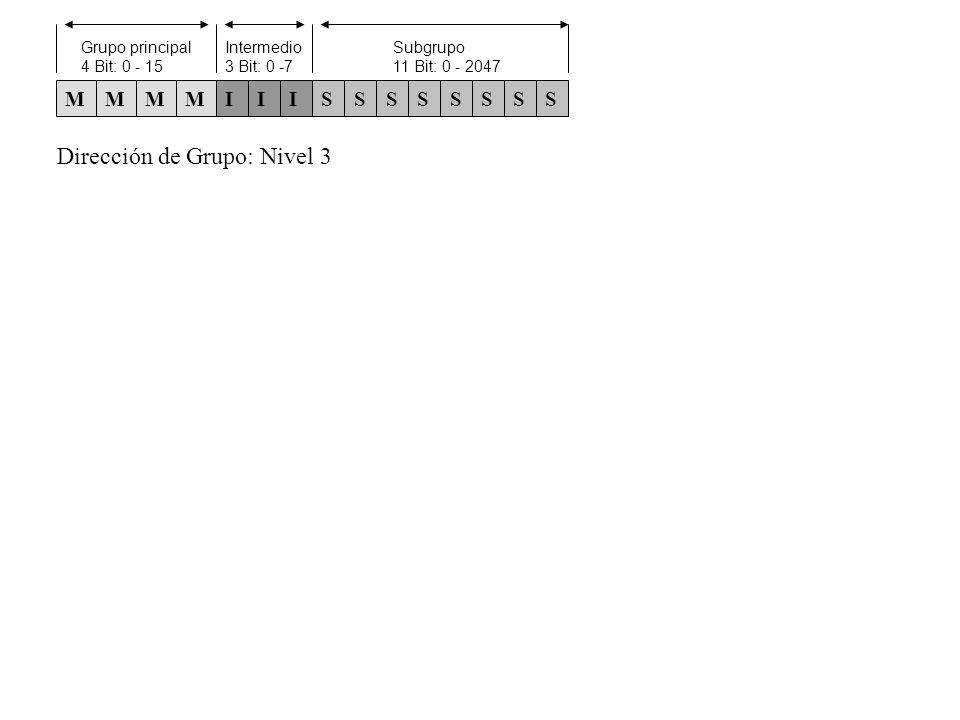

MMMMIIISSSSSSSS Grupo principal 4 Bit: 0 - 15 Subgrupo 11 Bit: 0 - 2047 Dirección de Grupo: Nivel 3 Intermedio 3 Bit: 0 -7
6

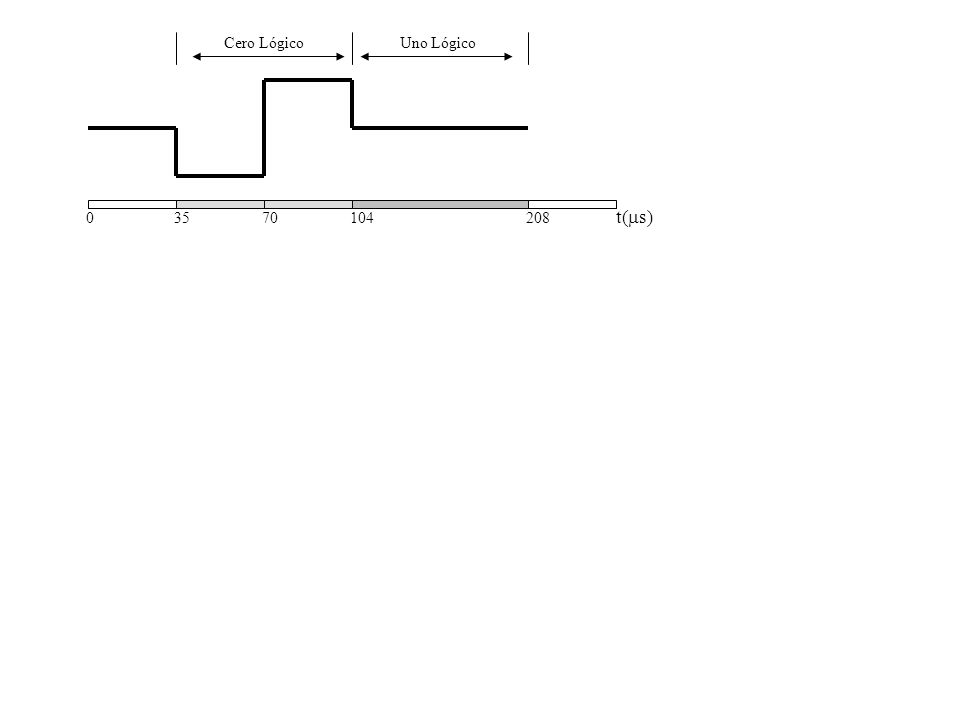

03570104208 Cero LógicoUno Lógico t( s)
7

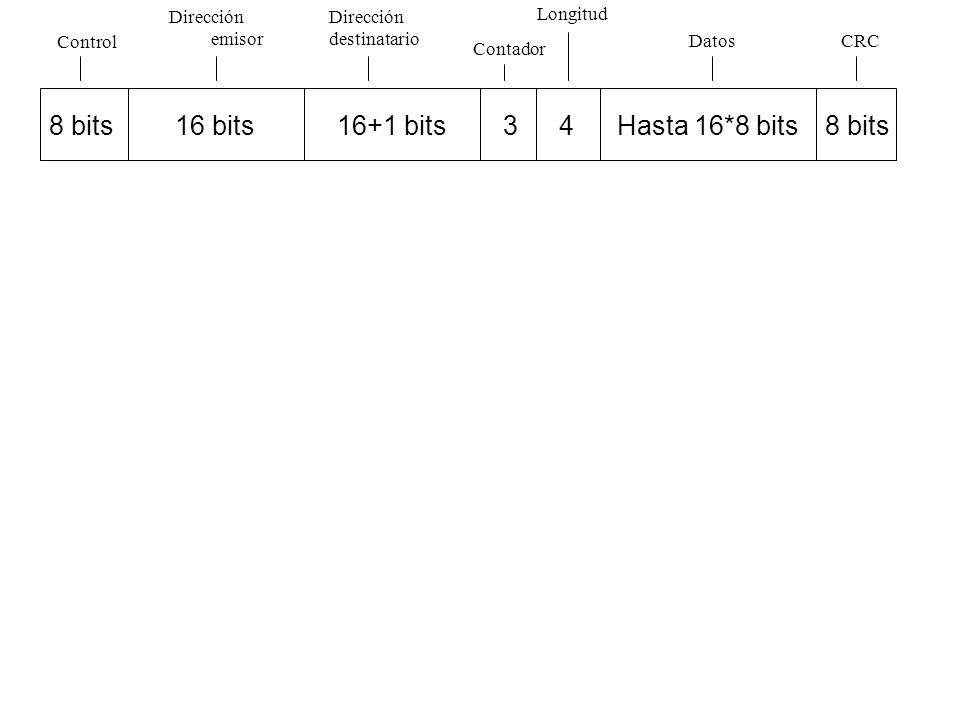

8 bits 16 bits16+1 bitsHasta 16*8 bits34 Control Dirección emisor Dirección destinatario Contador Longitud DatosCRC
8
Entorno de la Aplicación (incluye la capa de usuario) Pila de comunicaciones del bus EIB BCU estándar Módulo de la Aplicación (recursos externos) PEI Red
