LA LIMADORA (CEPILLADORA)

Presentación del tema: "LA LIMADORA (CEPILLADORA)"— Transcripción de la presentación:

1

2 LA LIMADORA (CEPILLADORA)

3 Partes de la Cepilladora
Base

4 FUNCIONAMIENTO

5 MECANISMO DE ACCIONAMIENTO DEL CARNERO POR PALANCA Y PLATO-MANIVELA.

6 CLASES DE CEPILLADORAS

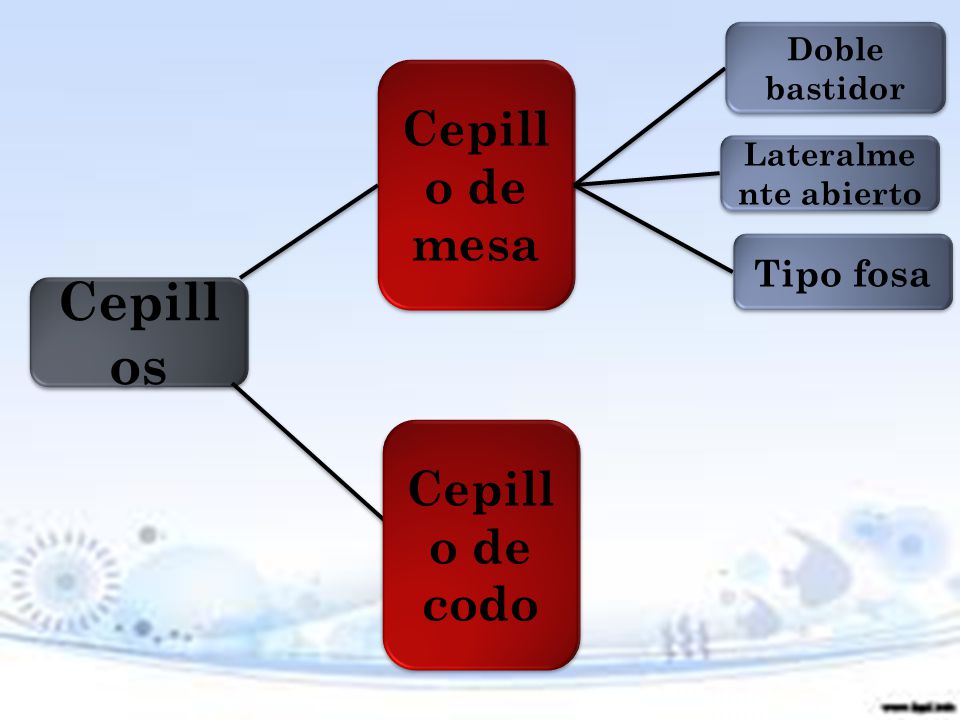

7 Cepillos Cepillo de mesa Cepillo de codo Tipo fosa Doble bastidor
Lateralmente abierto Tipo fosa Cepillos Cepillo de codo

8 CEPILLO DE DOBLE BASTIDOR
CEPILLO DE CODO CEPILLADORA TIPO FOSA CEPILLADORA ABIERTA LATERALMENTE

9 Cálculos del cepillado

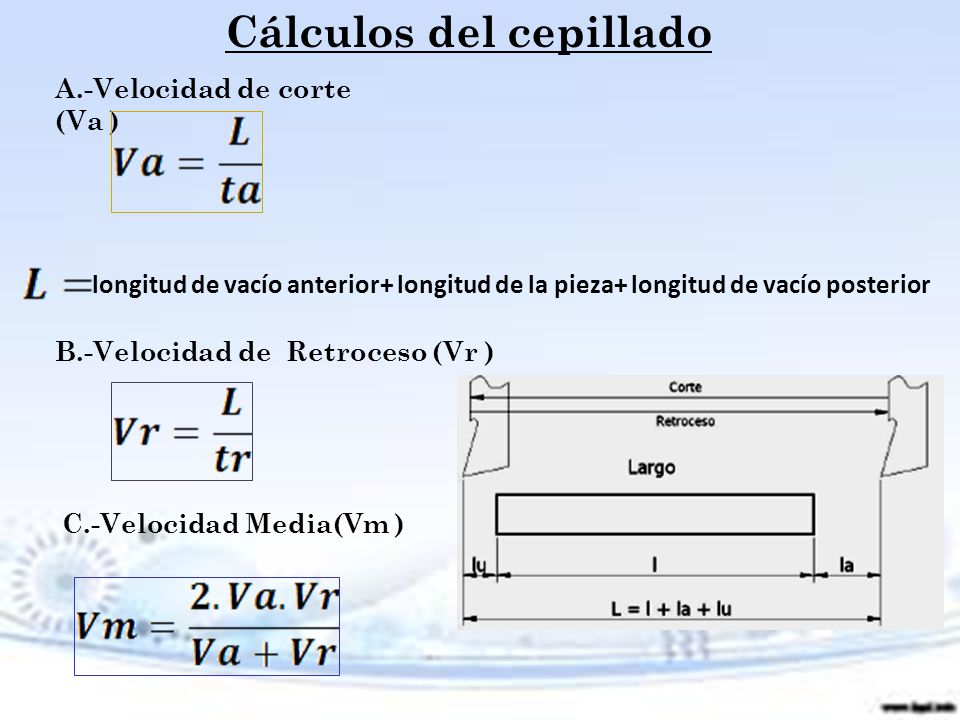

A.-Velocidad de corte (Va ) longitud de vacío anterior+ longitud de la pieza+ longitud de vacío posterior B.-Velocidad de Retroceso (Vr ) C.-Velocidad Media(Vm )

10 i) Tiempo de retroceso ( tr )

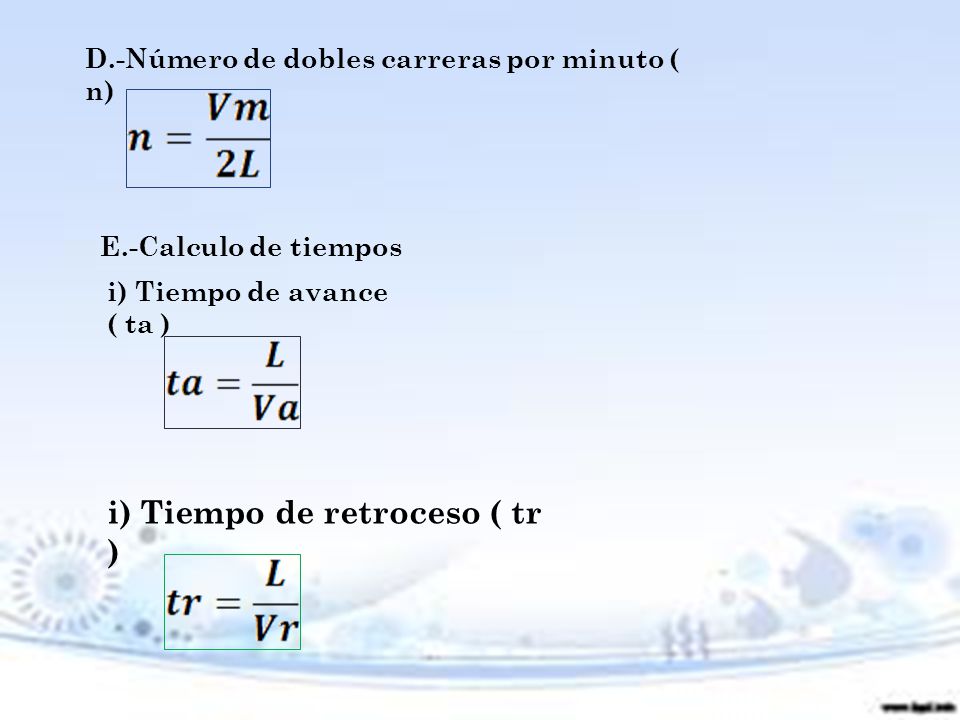

D.-Número de dobles carreras por minuto ( n) E.-Calculo de tiempos i) Tiempo de avance ( ta ) i) Tiempo de retroceso ( tr )

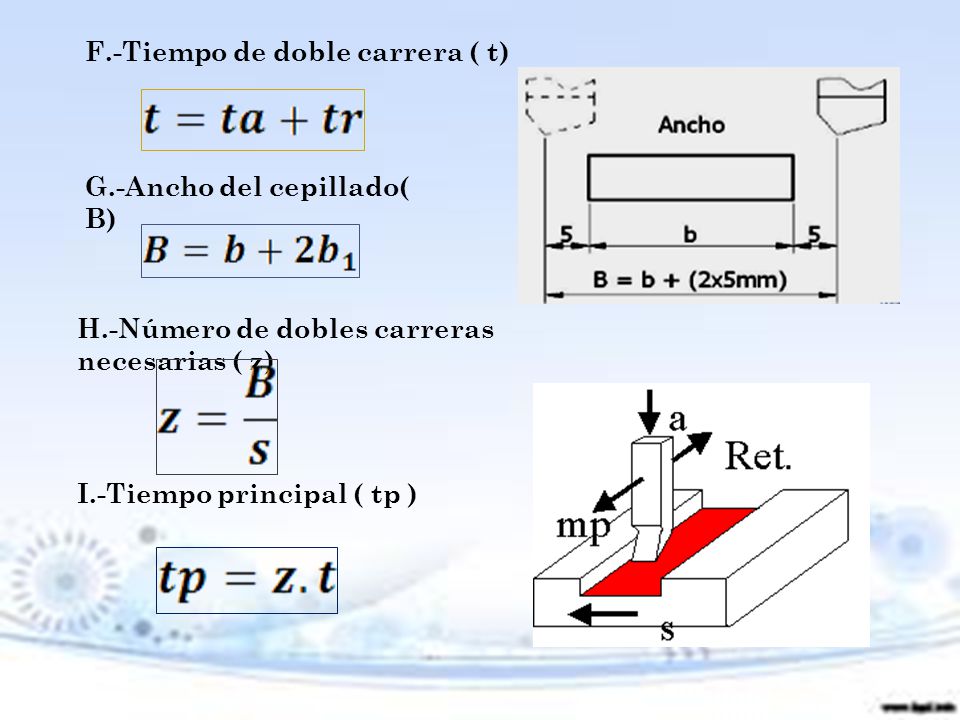

11 F.-Tiempo de doble carrera ( t)
G.-Ancho del cepillado( B) H.-Número de dobles carreras necesarias ( z) I.-Tiempo principal ( tp )

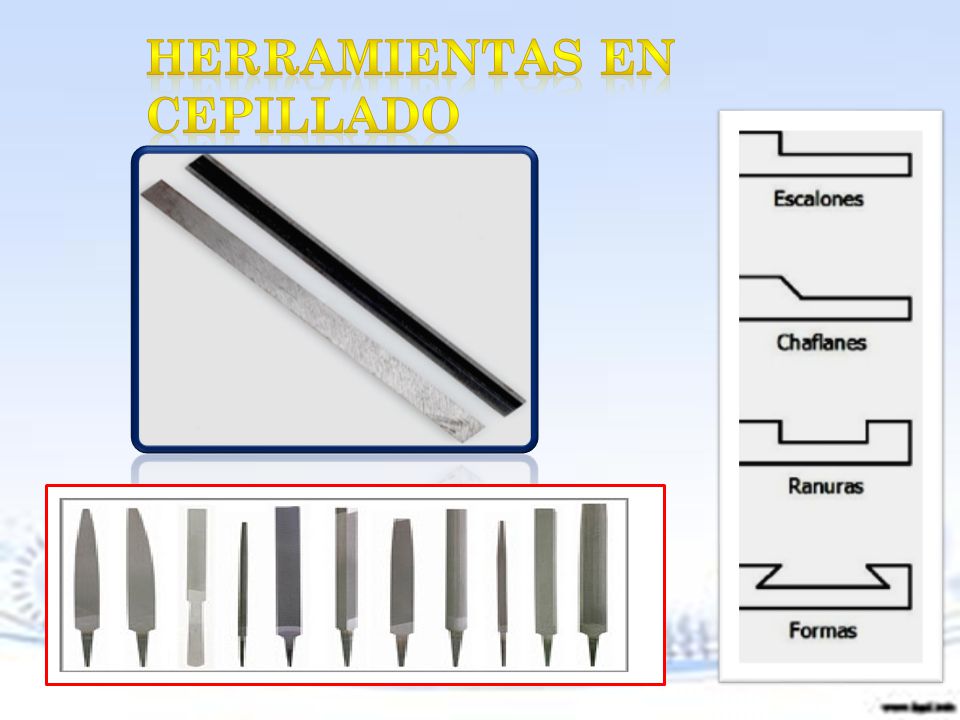

12 Herramientas en cepillado

13 2.- LUBRICACION Y PREPARACION

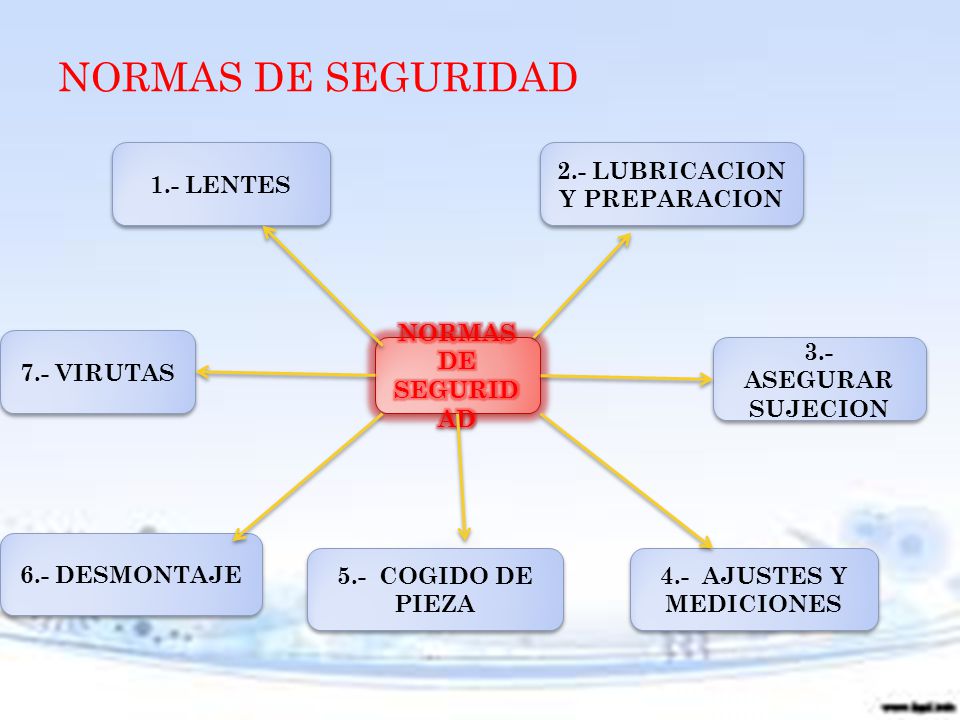

NORMAS DE SEGURIDAD 1.- LENTES 2.- LUBRICACION Y PREPARACION 7.- VIRUTAS NORMAS DE SEGURIDAD 3.- ASEGURAR SUJECION 6.- DESMONTAJE 5.- COGIDO DE PIEZA 4.- AJUSTES Y MEDICIONES
