1 MECANICA DE FLUIDOS II CAP. III
MOVIMIENTO UNIFORME EN TUBERIAS Y CANALES 17/04/2017 Ing. Jaime L. Bendezú Prado

2 EFECTOS DE VISCOSIDAD donde: ح = Esfuerzo Cortante
µ = Coeficiente de Viscosidad Dinámica u = Velocidad 17/04/2017 Ing. Jaime L. Bendezú Prado

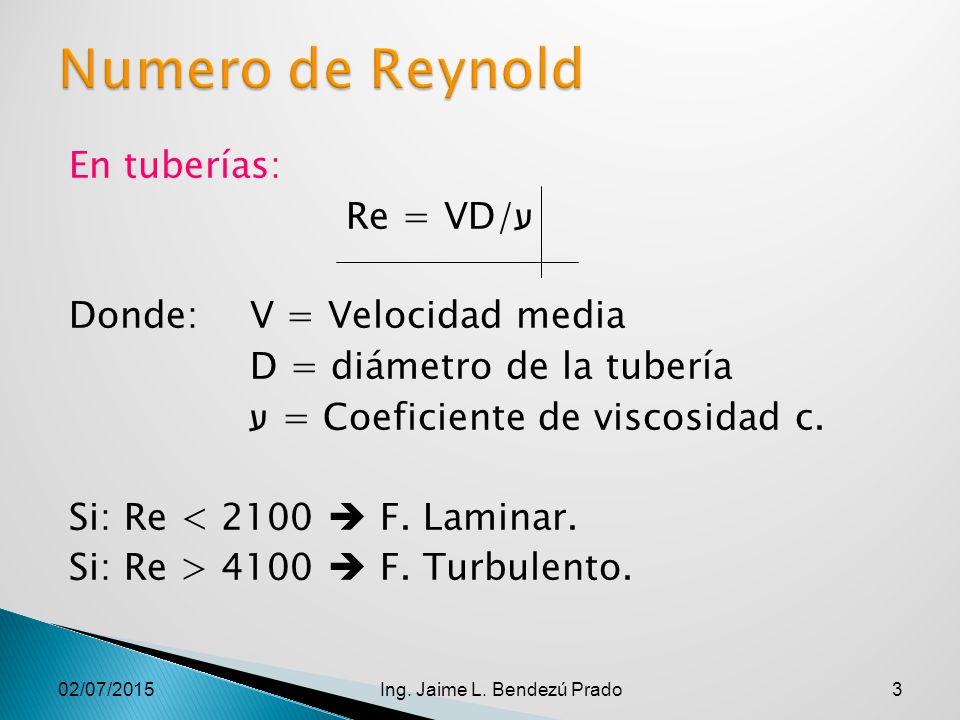

3 Numero de Reynold En tuberías: Re = VD/ע Donde: V = Velocidad media D = diámetro de la tubería ע = Coeficiente de viscosidad c. Si: Re < 2100  F. Laminar. Si: Re > 4100  F. Turbulento. 17/04/2017 Ing. Jaime L. Bendezú Prado

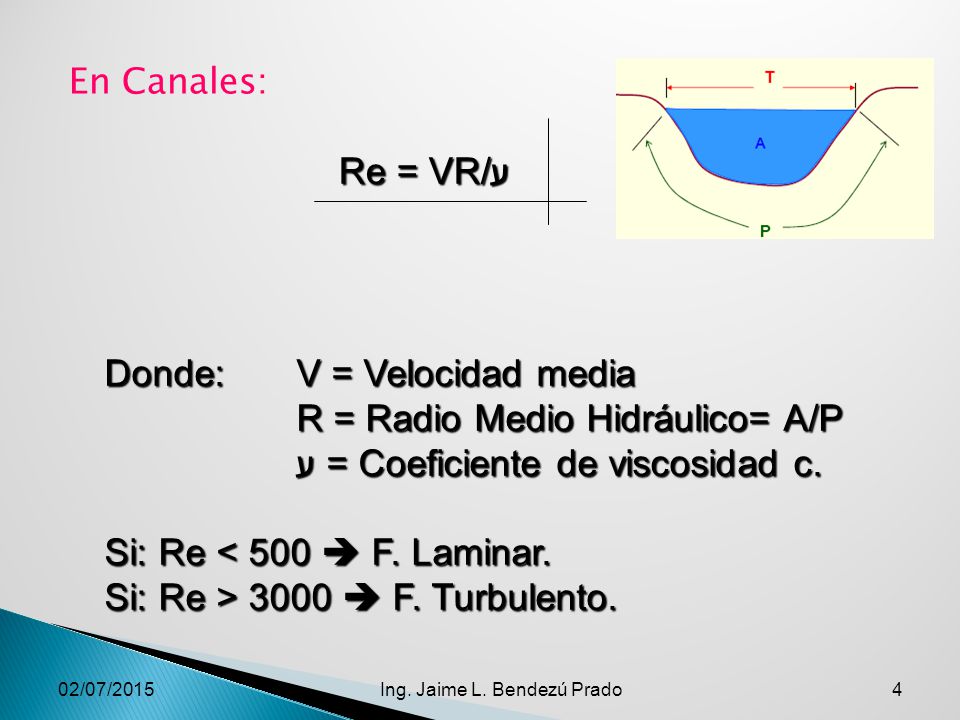

4 Donde: V = Velocidad media R = Radio Medio Hidráulico= A/P
En Canales: Re = VR/ע Donde: V = Velocidad media R = Radio Medio Hidráulico= A/P ע = Coeficiente de viscosidad c. Si: Re < 500  F. Laminar. Si: Re > 3000  F. Turbulento. 17/04/2017 Ing. Jaime L. Bendezú Prado

5 Efectos de gravedad NUMERO DE FROUDE (FR) FR = V/(√Lg) L = A/T Si: FR < 1  F. lento o Subcrítico Si: FR > 1  F. Torrencial o Super crítico Si: FR = 1  F. Crítico 17/04/2017 Ing. Jaime L. Bendezú Prado

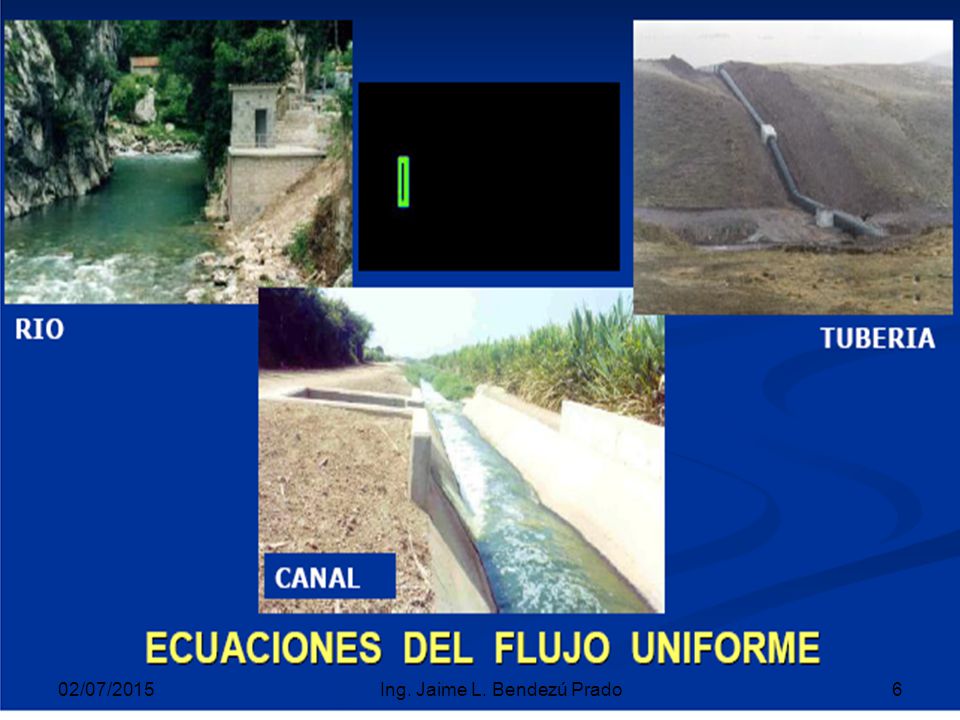

6 17/04/2017 Ing. Jaime L. Bendezú Prado

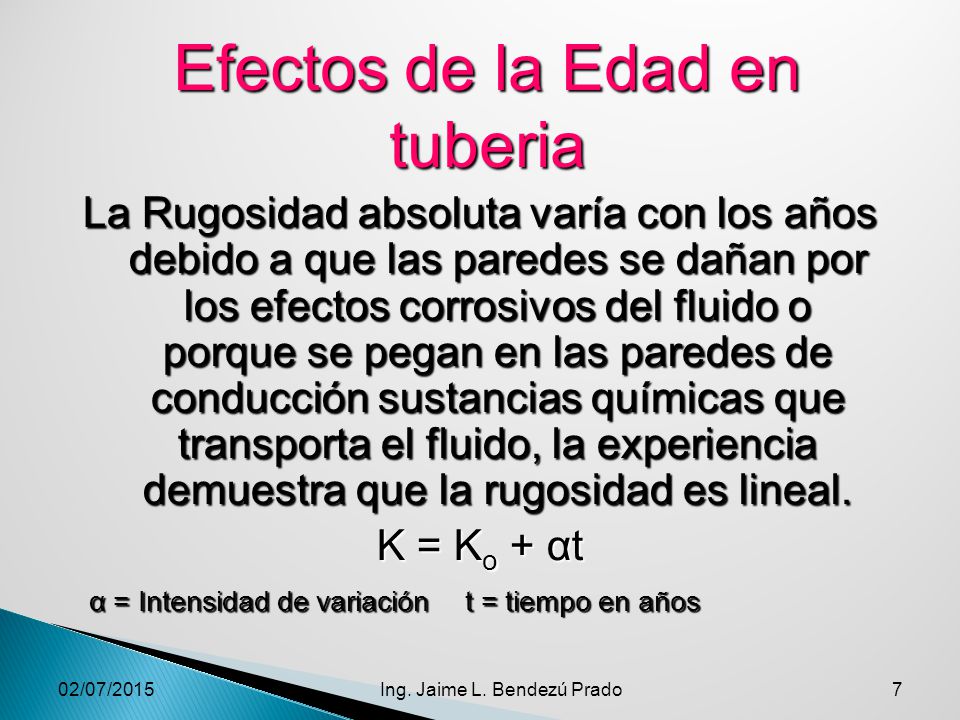

7 Efectos de la Edad en tuberia
La Rugosidad absoluta varía con los años debido a que las paredes se dañan por los efectos corrosivos del fluido o porque se pegan en las paredes de conducción sustancias químicas que transporta el fluido, la experiencia demuestra que la rugosidad es lineal. K = Ko + αt α = Intensidad de variación t = tiempo en años 17/04/2017 Ing. Jaime L. Bendezú Prado

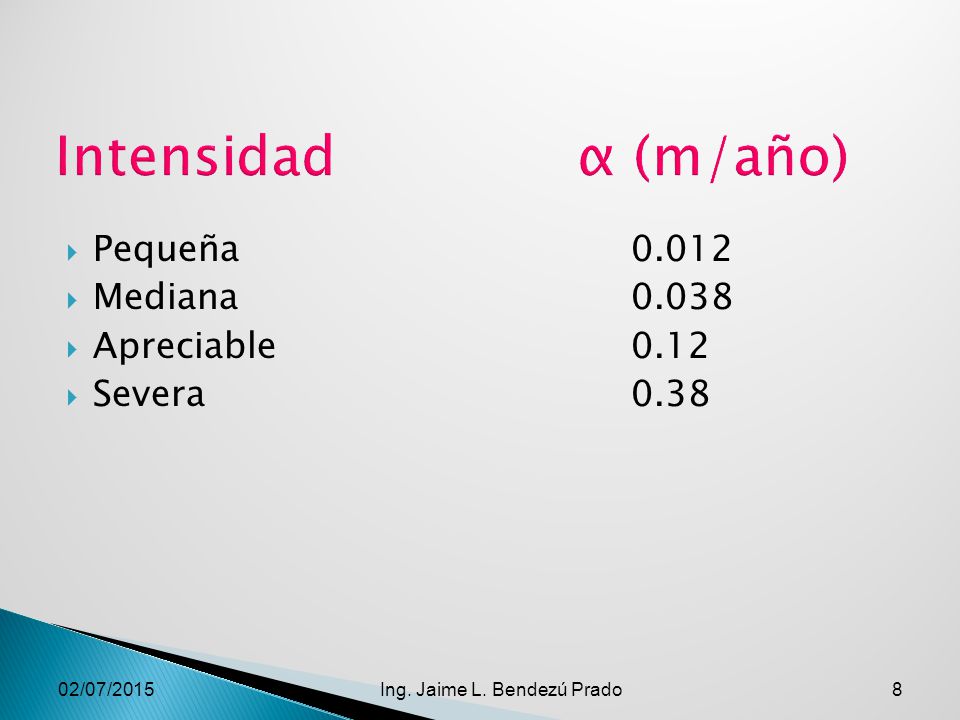

8 Intensidad α (m/año) Pequeña 0.012 Mediana 0.038 Apreciable 0.12
Severa 17/04/2017 Ing. Jaime L. Bendezú Prado

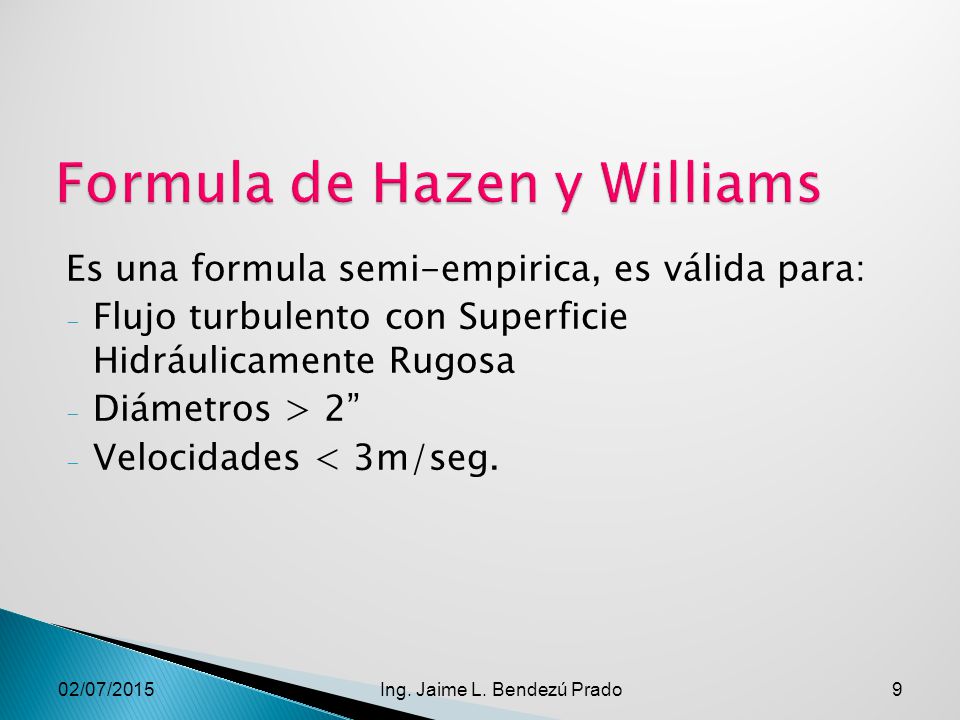

9 Formula de Hazen y Williams
Es una formula semi-empirica, es válida para: Flujo turbulento con Superficie Hidráulicamente Rugosa Diámetros > 2” Velocidades < 3m/seg. 17/04/2017 Ing. Jaime L. Bendezú Prado

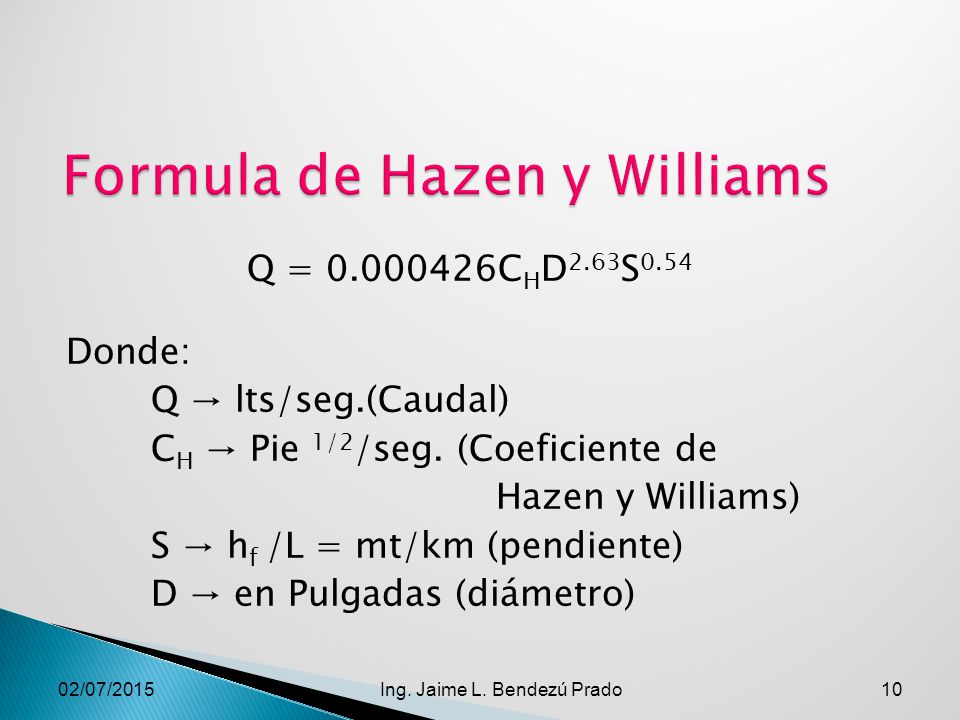

10 Formula de Hazen y Williams
Q = CHD2.63S0.54 Donde: Q → lts/seg.(Caudal) CH → Pie 1/2/seg. (Coeficiente de Hazen y Williams) S → hf /L = mt/km (pendiente) D → en Pulgadas (diámetro) 17/04/2017 Ing. Jaime L. Bendezú Prado

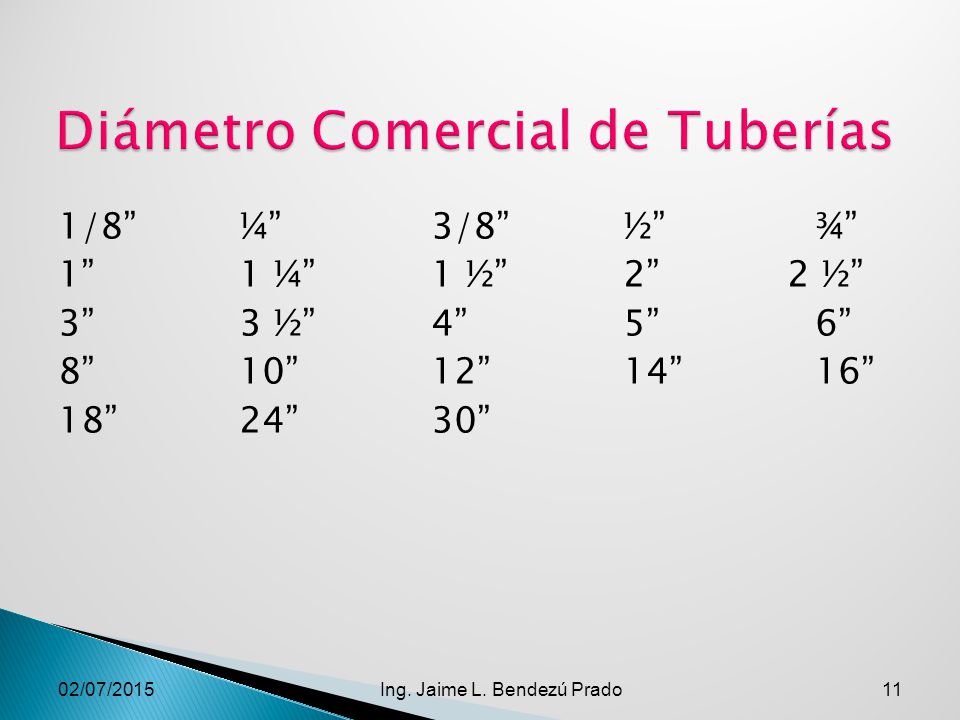

11 Diámetro Comercial de Tuberías
1/8” ¼” 3/8” ½” ¾” 1” 1 ¼” 1 ½” 2” 2 ½” 3” 3 ½” 4” 5” 6” 8” 10” 12” 14” 16” 18” 24” 30” 17/04/2017 Ing. Jaime L. Bendezú Prado

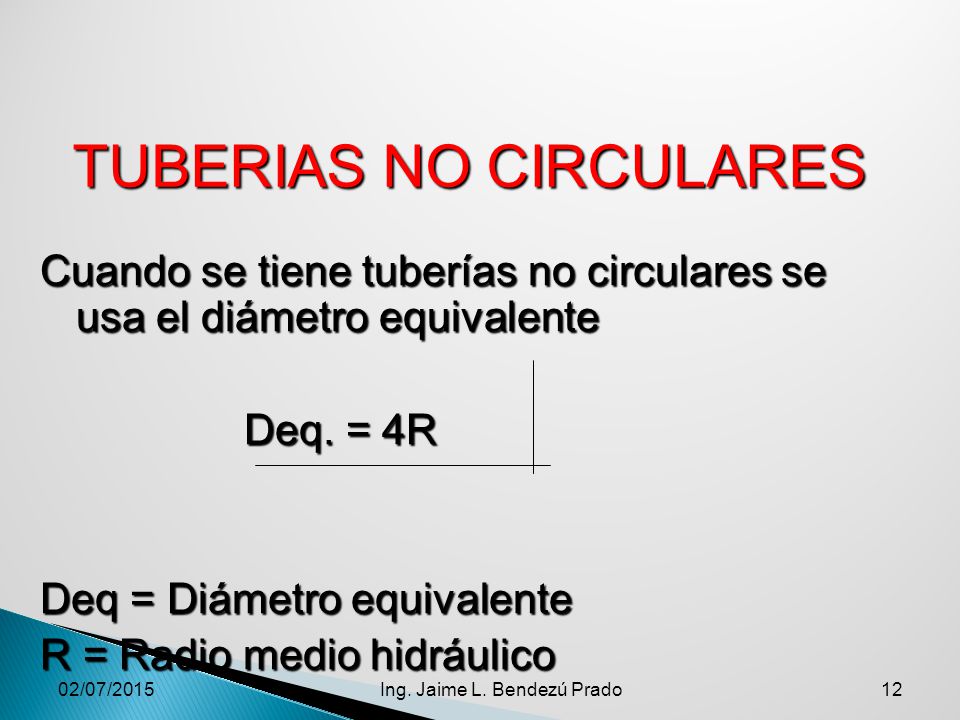

12 TUBERIAS NO CIRCULARES
Cuando se tiene tuberías no circulares se usa el diámetro equivalente Deq. = 4R Deq = Diámetro equivalente R = Radio medio hidráulico 17/04/2017 Ing. Jaime L. Bendezú Prado

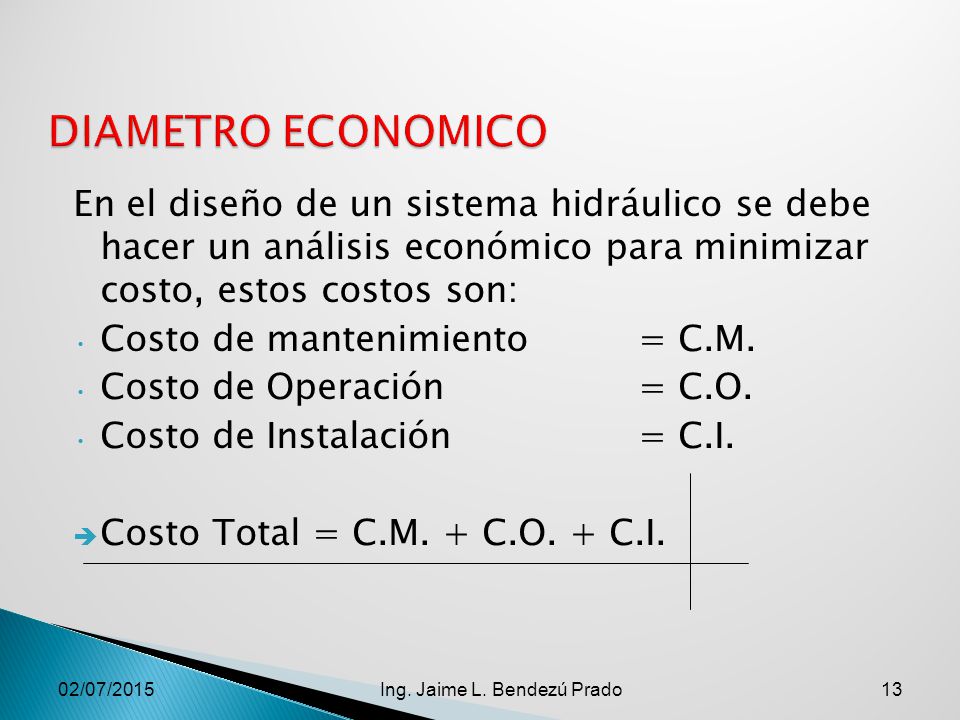

13 DIAMETRO ECONOMICO En el diseño de un sistema hidráulico se debe hacer un análisis económico para minimizar costo, estos costos son: Costo de mantenimiento = C.M. Costo de Operación = C.O. Costo de Instalación = C.I. Costo Total = C.M. + C.O. + C.I. 17/04/2017 Ing. Jaime L. Bendezú Prado

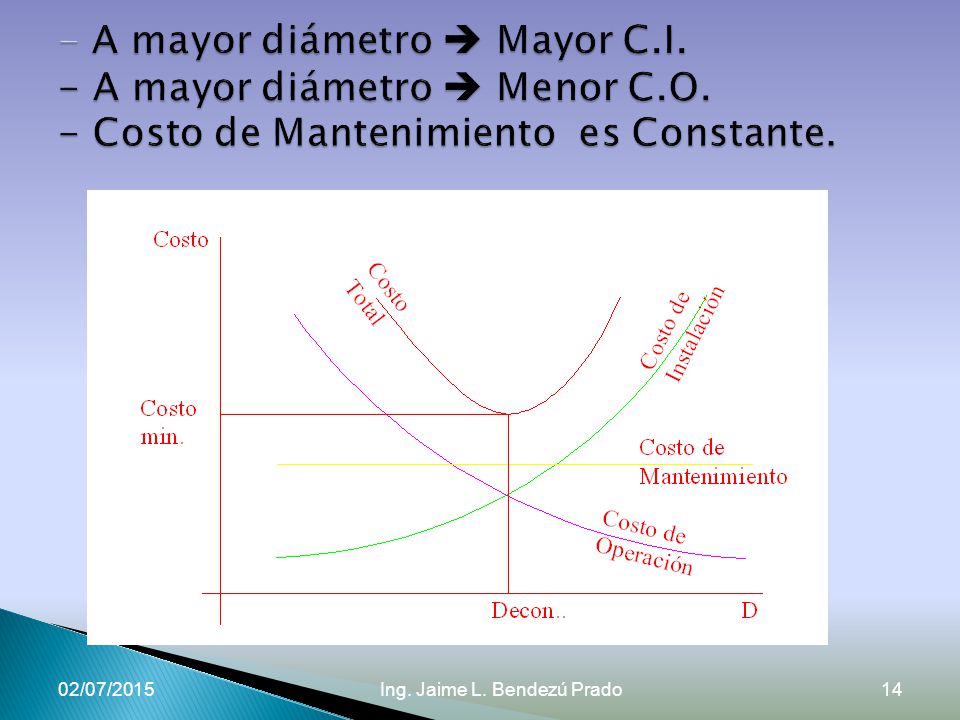

14 A mayor diámetro  Mayor C. I. - A mayor diámetro  Menor C. O
A mayor diámetro  Mayor C.I. - A mayor diámetro  Menor C.O. - Costo de Mantenimiento es Constante. 17/04/2017 Ing. Jaime L. Bendezú Prado

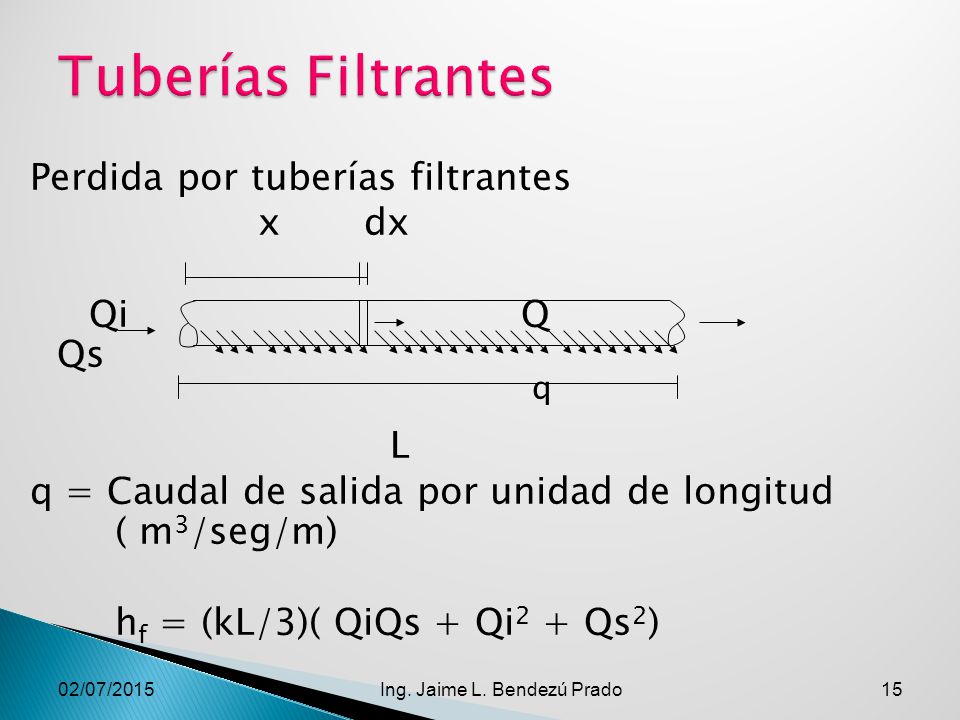

15 Tuberías Filtrantes Perdida por tuberías filtrantes x dx Qi Q Qs q L q = Caudal de salida por unidad de longitud ( m3/seg/m) hf = (kL/3)( QiQs + Qi2 + Qs2) 17/04/2017 Ing. Jaime L. Bendezú Prado

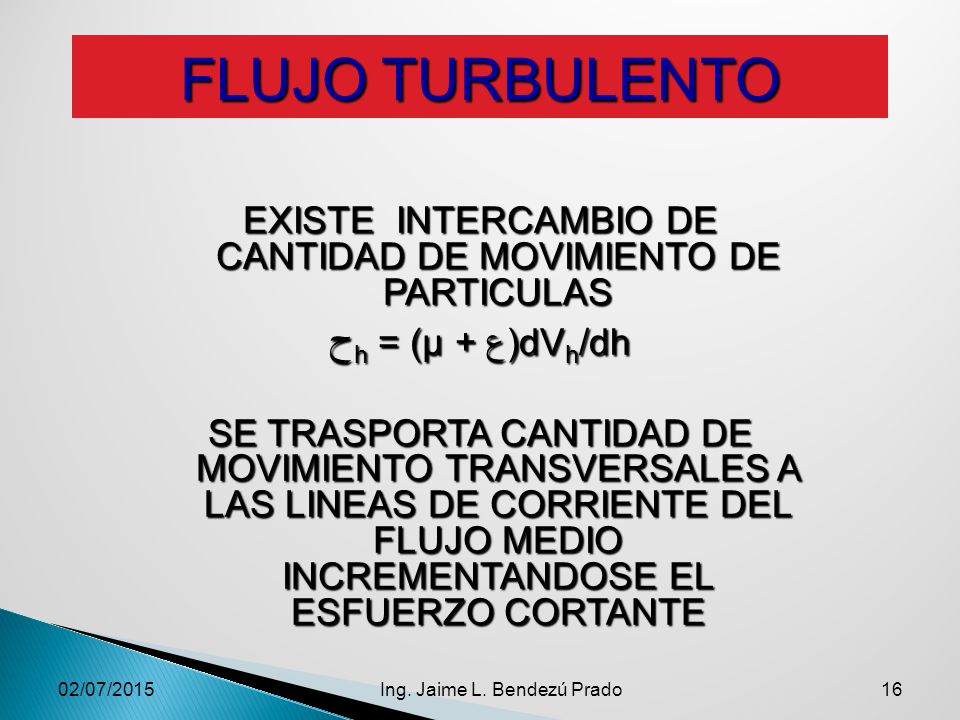

16 EXISTE INTERCAMBIO DE CANTIDAD DE MOVIMIENTO DE PARTICULAS
FLUJO TURBULENTO EXISTE INTERCAMBIO DE CANTIDAD DE MOVIMIENTO DE PARTICULAS حh = (μ + ع)dVh/dh SE TRASPORTA CANTIDAD DE MOVIMIENTO TRANSVERSALES A LAS LINEAS DE CORRIENTE DEL FLUJO MEDIO INCREMENTANDOSE EL ESFUERZO CORTANTE 17/04/2017 Ing. Jaime L. Bendezú Prado

17 LONGITUD DE MEZCLA ES LA LONGITUD PROMEDIO QUE RECORRE LAS PARTICULAS FLUIDAS HASTA INTERCAMBIAR COMPLETAMENTE SU CANTIDAD DE MOVIMIENTO . l 17/04/2017 Ing. Jaime L. Bendezú Prado

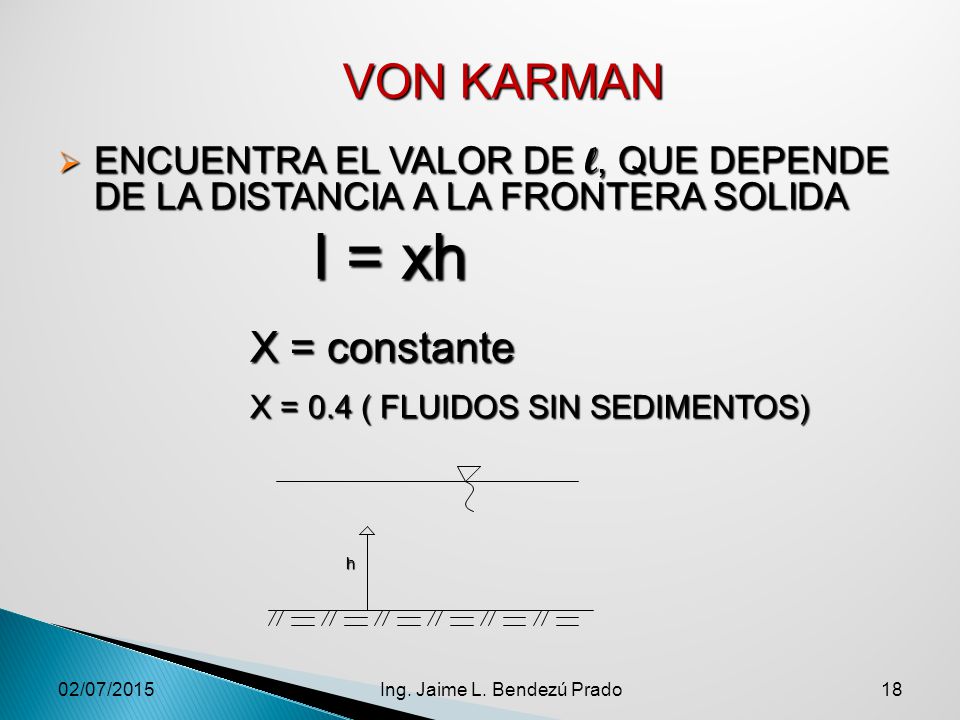

18 l = xh VON KARMAN X = constante
ENCUENTRA EL VALOR DE l, QUE DEPENDE DE LA DISTANCIA A LA FRONTERA SOLIDA l = xh X = constante X = 0.4 ( FLUIDOS SIN SEDIMENTOS) h 17/04/2017 Ing. Jaime L. Bendezú Prado

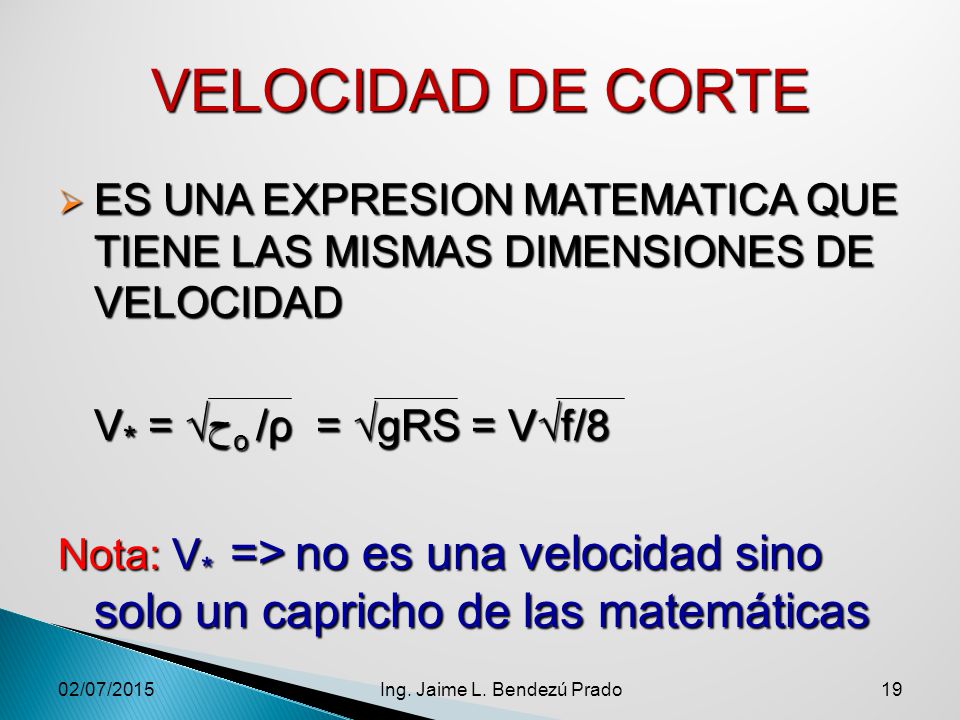

19 VELOCIDAD DE CORTE ES UNA EXPRESION MATEMATICA QUE TIENE LAS MISMAS DIMENSIONES DE VELOCIDAD V* = √حo /ρ = √gRS = V√f/8 Nota: V* => no es una velocidad sino solo un capricho de las matemáticas 17/04/2017 Ing. Jaime L. Bendezú Prado

20 DISTRIBUCION DE VELOCIDADES EN FLUJO TURBULENTO
CANAL ANCHO TUBERIA Vh h Vh h ho ho Vh = (V*/x)ln(h/ho) 17/04/2017 Ing. Jaime L. Bendezú Prado

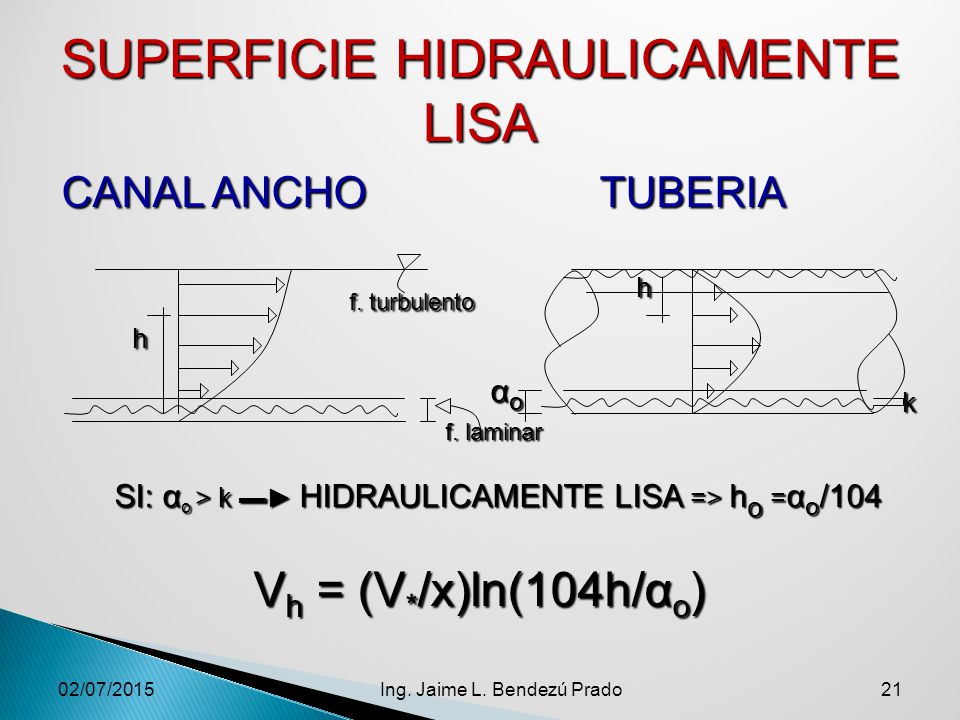

21 SUPERFICIE HIDRAULICAMENTE LISA
CANAL ANCHO TUBERIA f. turbulento h h αo k f. laminar SI: αo > k ▬► HIDRAULICAMENTE LISA => ho =αo/104 Vh = (V*/x)ln(104h/αo) 17/04/2017 Ing. Jaime L. Bendezú Prado

22 SUPERFICIE HIDRAULICAMENTE RUGOSA
NO EXISTE CAPA LAMINAR ES DECIR αo = 0  ho = k/30 Vh = (V*/x)ln(30h/k) 17/04/2017 Ing. Jaime L. Bendezú Prado

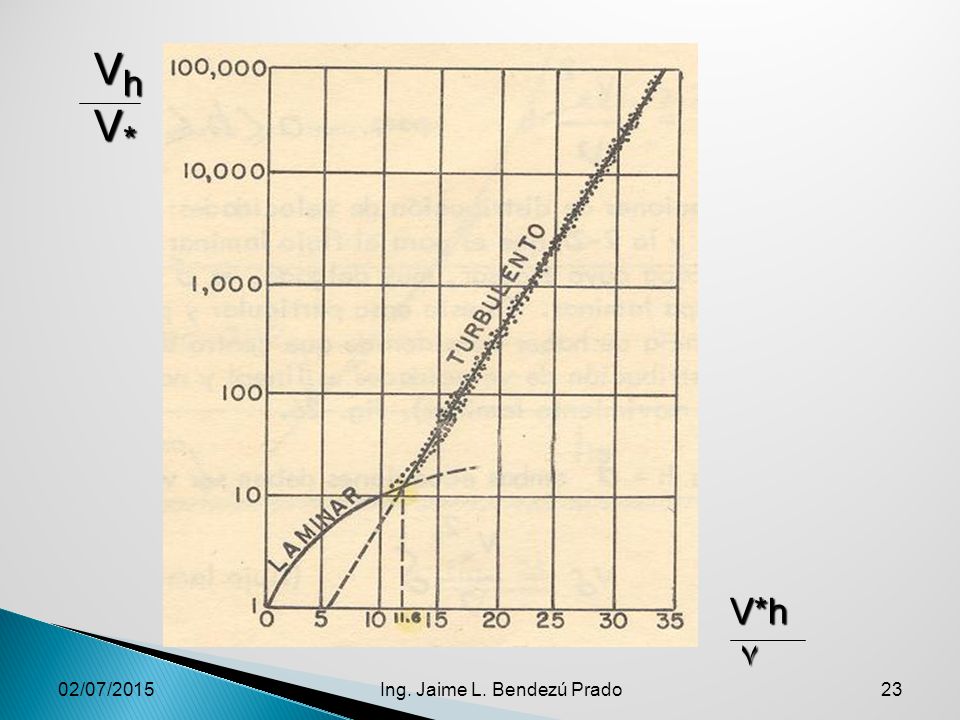

23 Vh V* V*h ۷ 17/04/2017 Ing. Jaime L. Bendezú Prado

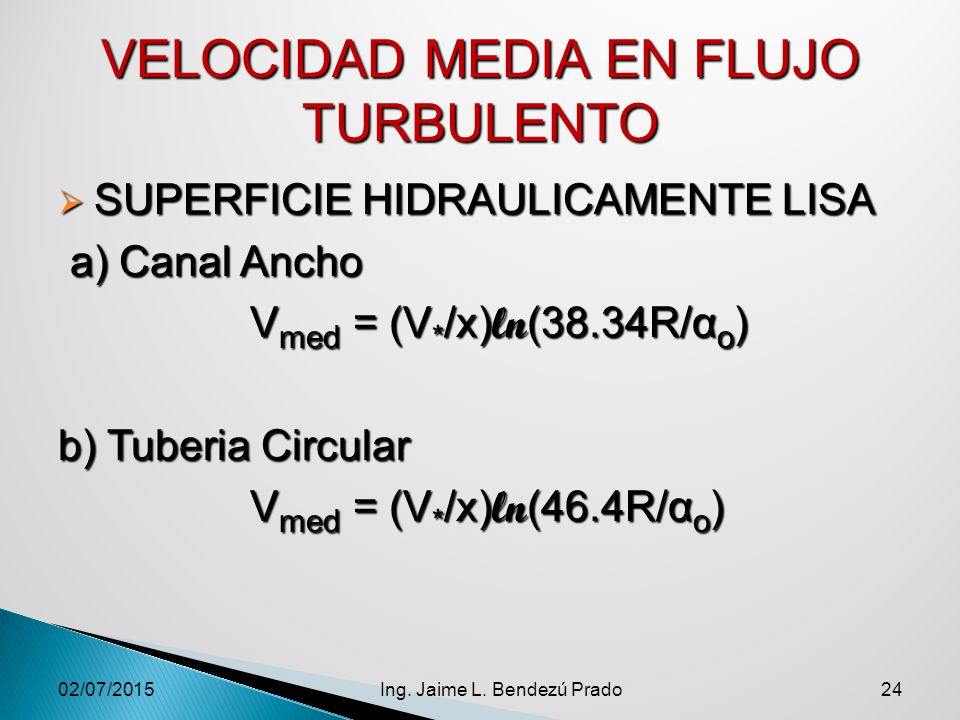

24 VELOCIDAD MEDIA EN FLUJO TURBULENTO
SUPERFICIE HIDRAULICAMENTE LISA a) Canal Ancho Vmed = (V*/x)ln(38.34R/αo) b) Tuberia Circular Vmed = (V*/x)ln(46.4R/αo) 17/04/2017 Ing. Jaime L. Bendezú Prado

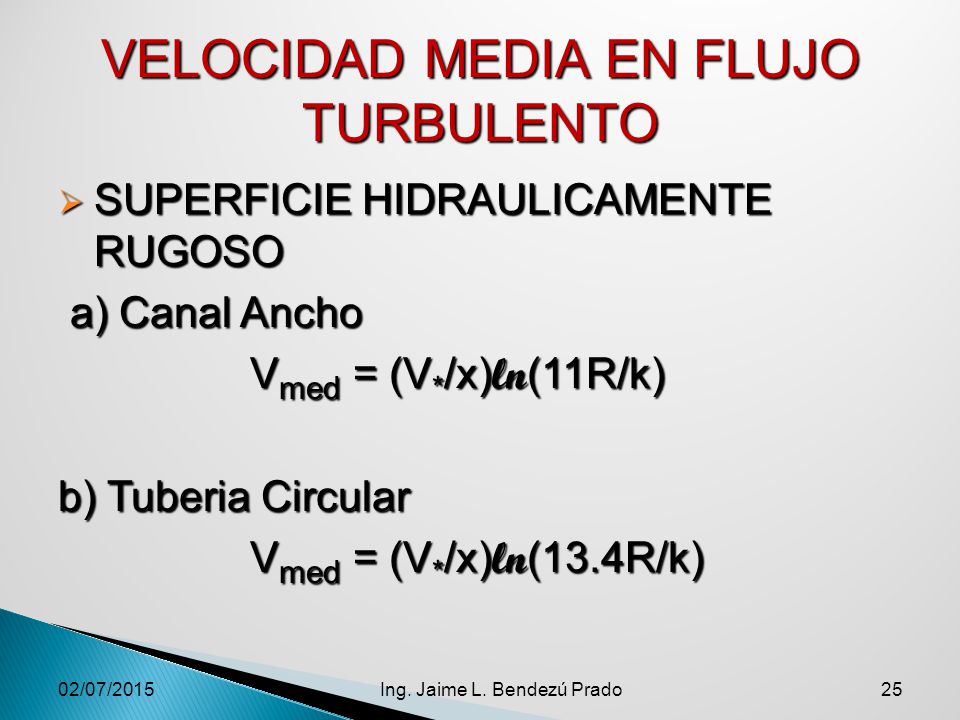

25 VELOCIDAD MEDIA EN FLUJO TURBULENTO
SUPERFICIE HIDRAULICAMENTE RUGOSO a) Canal Ancho Vmed = (V*/x)ln(11R/k) b) Tuberia Circular Vmed = (V*/x)ln(13.4R/k) 17/04/2017 Ing. Jaime L. Bendezú Prado

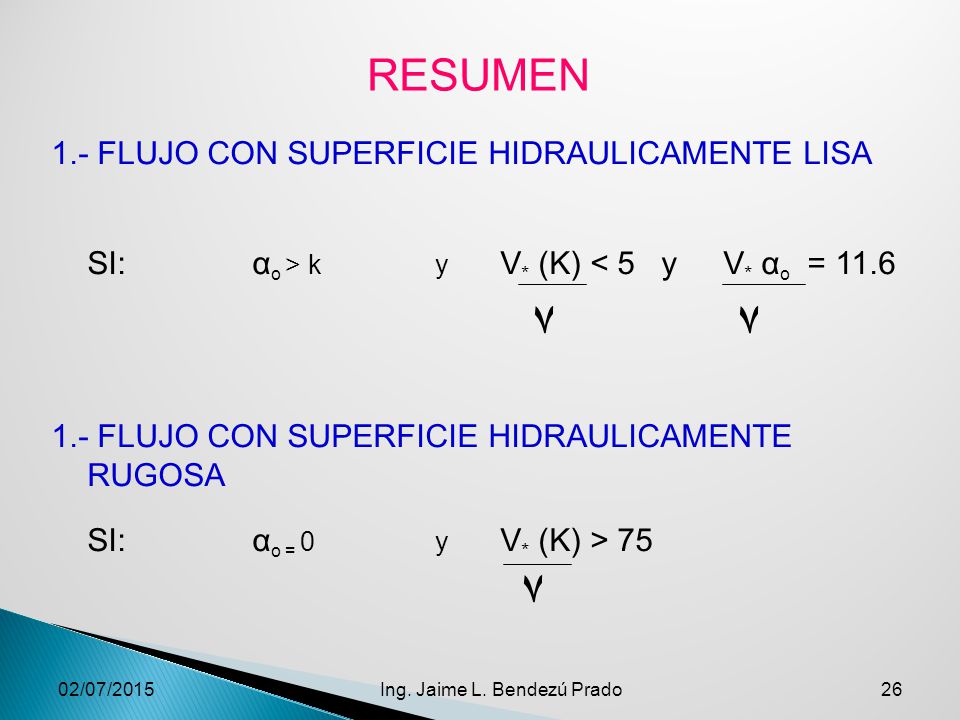

26 ٧ ٧ RESUMEN 1.- FLUJO CON SUPERFICIE HIDRAULICAMENTE LISA
SI: αo > k y V* (K) < 5 y V* αo = 11.6 ٧ ٧ 1.- FLUJO CON SUPERFICIE HIDRAULICAMENTE RUGOSA SI: αo = 0 y V* (K) > ٧ 17/04/2017 Ing. Jaime L. Bendezú Prado

27 (Alemania, Freising 04/02/1875, Gotinga 15/08/1953)
LUDWING PRANDTL (Alemania, Freising 04/02/1875, Gotinga 15/08/1953) Físico alemán. Profesor en la Universidad de Gotinga y director del Instituto Max Planck, se especializó en el estudio de la mecánica de fluidos.Prandtl presentó su famosa lectura sobre flujos con fricción muy pequeña en el Tercer Congreso de Matemáticas de Heidelberg (1904), donde estableció el concepto de capa límite para definir la porción de fluido en contacto con la superficie de un cuerpo sólido sumergido en él y en movimiento relativo. Investigó la turbulencia y halló la ley de distribución de velocidades en la capa límite turbulenta. Durante su larga y productiva carrera, supervisó a más de 80 estudiantes de doctorado. Por todos estos conceptos fue una persona dignificada, bondadosa y bien recordada por sus asistentes y estudiantes. Muchos otros investigadores trabajaron con Prandtl en Gottingen antes de la guerra, incluyendo a Nikuradse, Schiliching, Shultz-Grunow, Gortler,Oswatitsch, Wieghardt, Eyring, Nadai, Prager, Ideó el tubo de Prandtl, esencialmente igual al tubo de Pitot. En estos primeros años trabajó con Mayer, Blassius y Hiemenz. 17/04/2017 Ing. Jaime L. Bendezú Prado

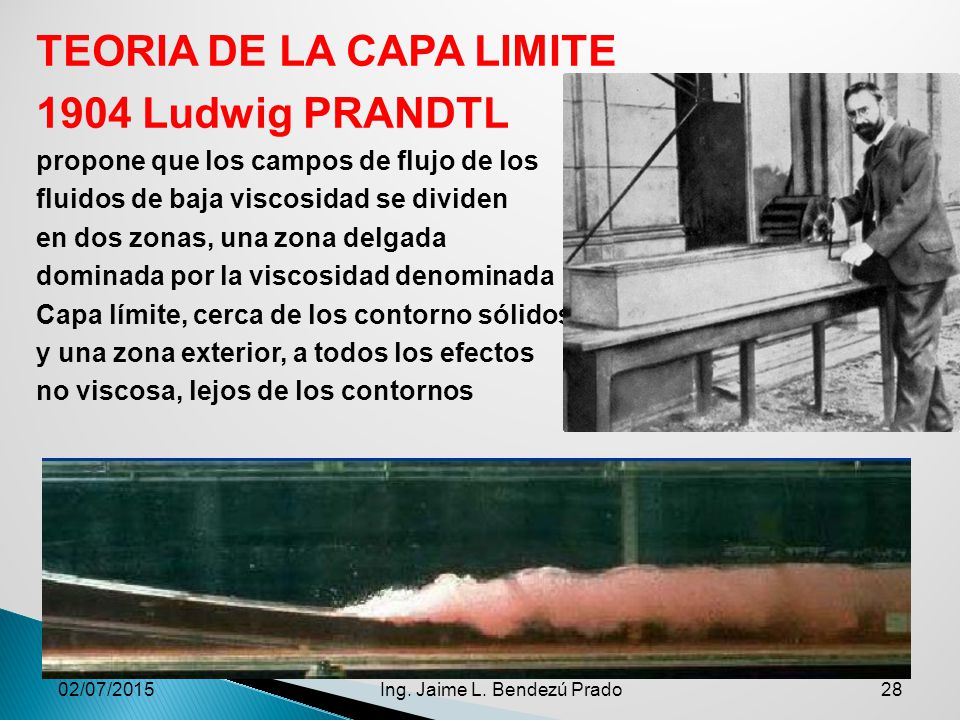

28 TEORIA DE LA CAPA LIMITE 1904 Ludwig PRANDTL
propone que los campos de flujo de los fluidos de baja viscosidad se dividen en dos zonas, una zona delgada dominada por la viscosidad denominada Capa límite, cerca de los contorno sólidos y una zona exterior, a todos los efectos no viscosa, lejos de los contornos 17/04/2017 Ing. Jaime L. Bendezú Prado
