Gabriela Peterssen Curso 2015

Presentación del tema: "Gabriela Peterssen Curso 2015"— Transcripción de la presentación:

1 Gabriela Peterssen Curso 2015
NORMALIZACION Gabriela Peterssen Curso 2015

2 NORMALIZACION “El proceso de formular y aplicar reglas con el propósito de realizar en orden una actividad específica para el beneficio y con la obtención de una economía de conjunto óptimo teniendo en cuenta las características funcionales y los requisitos de seguridad. “ SE BASA EN resultados consolidados de la ciencia, la técnica experiencia

3 NORMA La NORMA, es el documento establecido por consenso y aprobado por un organismo reconocido, que proporciona para uso común y repetido, reglas directrices o características para ciertas actividades o sus resultados, con el fin de conseguir un grado óptimo en un contexto dado.

4 NORMAS O REGLAS especificar, unificar, simplificar

5 DESARROLLO DE LA NORMALIZACION
Desarrollo Industrial Aumento del consumo Complejidad de la tecnología Necesidad de repetir procesos ESPECIFICACIONES NORMAS

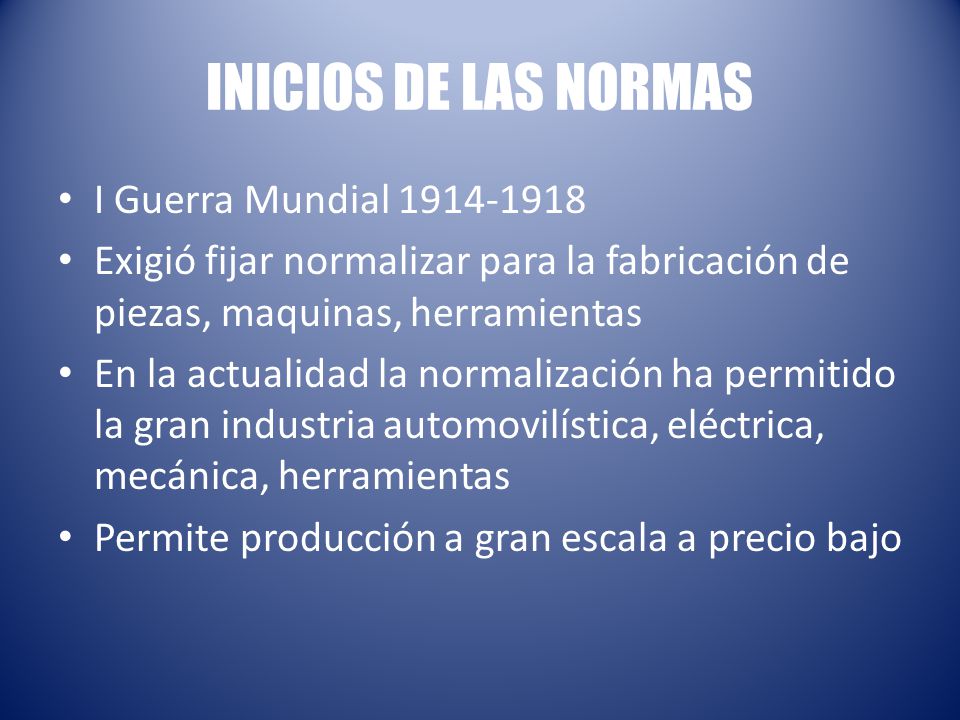

6 INICIOS DE LAS NORMAS I Guerra Mundial 1914-1918
Exigió fijar normalizar para la fabricación de piezas, maquinas, herramientas En la actualidad la normalización ha permitido la gran industria automovilística, eléctrica, mecánica, herramientas Permite producción a gran escala a precio bajo

7 NORMAS Reglas o normas Generar un orden a las actividades
ORIGEN: trabajo en común y organización colectiva. (idiomas, costumbres, pesas, monedas, medidas) 1871 Se establece el sistema métrico decimal 1886 se normalizan las dimensiones de los carriles de tren en USA 1890 se normalizo la fabricación de armas de fuego Principios de siglo 20 con la creciente industrialización

8 CLASES DE NORMAS Normas científicas: unidades y magnitudes, símbolos, signos aritméticos, geométricos Normas industriales: regulan y coordinan los procesos y productos industriales (normas de calidad, normas dimensionales, normas de trabajo, normas orgánicas) Normas dimensionales (regulan forma, medida y tolerancias Normas de trabajo (orden de los procesos productivos) Normas orgánicas (formatos, documentos, simbolos y signos, acotados, colores de seguridad)

9 OBJETIVOS DE NORMALIZACION
Simplificar: Para reducir los modelos. Unificar: Para permitir el intercambio de los datos. Especificar: Para crear datos claros y precisos.

10 VENTAJAS DE LA NORMALIZACION
Simplificación Ordenamiento Lenguaje universal Ahorrar costes evitando envíos a direcciones ilocalizables. Mejorar la imagen corporativa. Realizar campañas de marketing eficaces y segmentadas. Optimizar la captación y fidelización de clientes. Facilitar el proceso de fusión de diferentes bases de datos. Cumplir con la Ley de Protección de Datos Personales (LOPD). Convertir el dato en información.

11 NIVELES DE NORMAS Empresarial Sectorial Nacional
Regional Internacional

12 CARACTERISTICAS DE LA NORMA
DOCUMENTO QUE CONTIENE especificaciones técnicas, accesible al público, elaborada con el apoyo y consenso de los sectores clave que intervienen en esta actividad que son: fabricantes, consumidores, organismos de investigación científica y tecnológica y asociaciones profesionales.

13 FUNCIONES DE LA NORMA Simplificar las tareas, y facilitar la intercambiabilidad. Proteger al consumidor. Éste al comprar un producto normalizado tiene la posibilidad de elegir entre varios suministradores (por ejemplo al comprar un repuesto). Eliminar barreras a los intercambios.

14 QUE NORMALIZAMOS?

15 ORGANISMOS INTERNACIONALES
ISO - Organización Internacional para la Normalización. IEC - International Electrotechnical Commission. IEEE - Institute of Electrical and Electronics Engineers. ITU - Unión Internacional de Telecomunicaciones (engloba CCITT y CCIR). IATA - International Air Transport Association Codex Alimentarius - Normas internacionales de los alimentos RABQSA - Normas internacionales SISTEMAS DE GESTION

16 ORGANISMOS REGIONALES
AMN - Asociación Mercosur de Normalización. APEC - Asia-Pacific Economic Cooperation. CENELEC - Comité Européen de Normalisation Electrotechnique - Comité Europeo de Normalización Electrotécnica. CEN - Comité Europeo de Normalización. COPANT - Comisión Panamericana de Normas Técnicas. CROSQ - Caribbean Community Regional Organisation for Standards and Quality. RAN - Red Andina de Normalización.

17 ORGANIZACIONES PRIVADAS
ACI - American Concrete Institute. API - American Petroleum Institute. ASCE - American Society of Civil Engineering. ASME - American Society of Mechanical Engineers. ASTM - ASTM International. HL7 - Health Level Seven Inc. IAPMO - International Association of Plumbing and Mechanical Officials.

18 ORGANISMOS DE NORMALIZACION
España UNE Instituto de Racionalización y Normalización Alemania DIN Comité de Norma Alemán Francia NF Asociación Francesa de Normas Rusia GOST Organismo Nacional de Normalización Soviético Italia UNI Ente Nacional Italiano de Unificacion

19 CHILE Instituto Nacional de Normalización INN, 5 de julio de 1973
Organismo que tiene a su cargo el estudio y preparación de las normas técnicas a nivel nacional, coordinando los programas ministeriales y el sector privado. El INN es miembro de la ISO (Internacional Organization for Standardization) y de COPANT (Comisión Panamericana de Normas Técnicas)

20 NORMAS NACIONALES PARA DIBUJO TECNICO
NCh 13.c92 (ISO 5457) Formatos y elementos gráficos de las hojas de dibujo NCh 14.c92 Cuadro de rotulación NCh 1471.c92 Escalas NCh 1193.c92 Principios generales de representación NCh15.c92 Escritura NCh 16.c92 Dimensionamiento

21 QUE ESTA NORMALIZADO EN DIBUJO TECNICO
Formatos Líneas Letras Dimensionamiento

22 NORMALIZACION EN EL DIBUJO TECNICO
ISO (Organización Internacional para Estandarización) Normalización Técnica permite Establecer un orden Para el beneficio de la comunidad Optimizando la economía Satisfaciendo las exigencias funcionales y de seguridad

23 OBJETIVOS DE LA NORMALIZACION TECNICA
Disminuir variedades Buscar intercambiabilidad Uso de materias primas normalizadas Organizar la producción en flujos continuos y ordenados

24 PROTECCION DE LOS CONSUMIDORES
Uso de marcas de conformidad Rotulación informativa Evaluación de calidad Condiciones de seguridad Mantención de equipos Lenguaje común en la expresión y comunicación

25 NORMALIZACION Aumento de productividad Reducción de costos
Concentración y especialización de la producción Mecanización y automatización de procesos Definiciones técnicas, características técnicas y económicas

26 OBJETO , AMBITO y NIVELES NORMA
OBJETO Lo que puede ser normalizado (un material, componente, sistema de tolerancias dimensionales, principios de representación en dibujo técnico) AMBITO Exigencias o condiciones que deben ser satisfechas (terminología, requisito de calidad, métodos de ensayo, procedimientos de calculo, métodos de muestreo) NIVELES Se refiere al grupo de personas que deben usar una norma (empresarial, sectorial, nacional, regional, internacional)

27 ESPACIO DE LA NORMALIZACION
NIVEL Internacional Regional Nacional Sectorial Empresarial OBJETO Mecánica, Transporte, Construcción, Alimentos, Agricultura, Textiles, Química, Comercio, Educación AMBITO Terminología, Requisitos, Muestreo e inspección, ensayos y análisis, limitación de variedades, grados de calidad, Códigos de practica

28 FUNCIONES DE LA NORMA Orden lógico Instrumento de acuerdo
Instrumento de resolución judicial Función económica Función educacional Instrumento de calidad Instrumento de Seguridad profesional Instrumento de cooperación e integración Medio de racionalización Medio de unificación

29 GRUPOS DE NORMAS NORMAS DE CONCEPTOS O BASICAS
Vocabulario, terminología, expresión grafica, Simbología NCh OF 93 Dibujos técnicos- Principios generales de representación NORMAS DE CARACTERISTICAS o REQUISITOS Características que deben cumplir materias primas, semiproductos y productos terminados NCh 433. OF 93 Diseño sísmico de edificios NORMAS DE PROCEDIMIENTO Actividades repetitivas como métodos de calculo, muestreo, ensayos, rotulados NCh OF 91 Madera – Construcciones de madera _ Calculo

30 TIPOS DE NORMAS Normas de obligatorio cumplimiento (las impone la ley a través de reglamento Técnico) Normas facultativas o Recomendadas (se emiten en calidad de recomendación, es la mayoría)

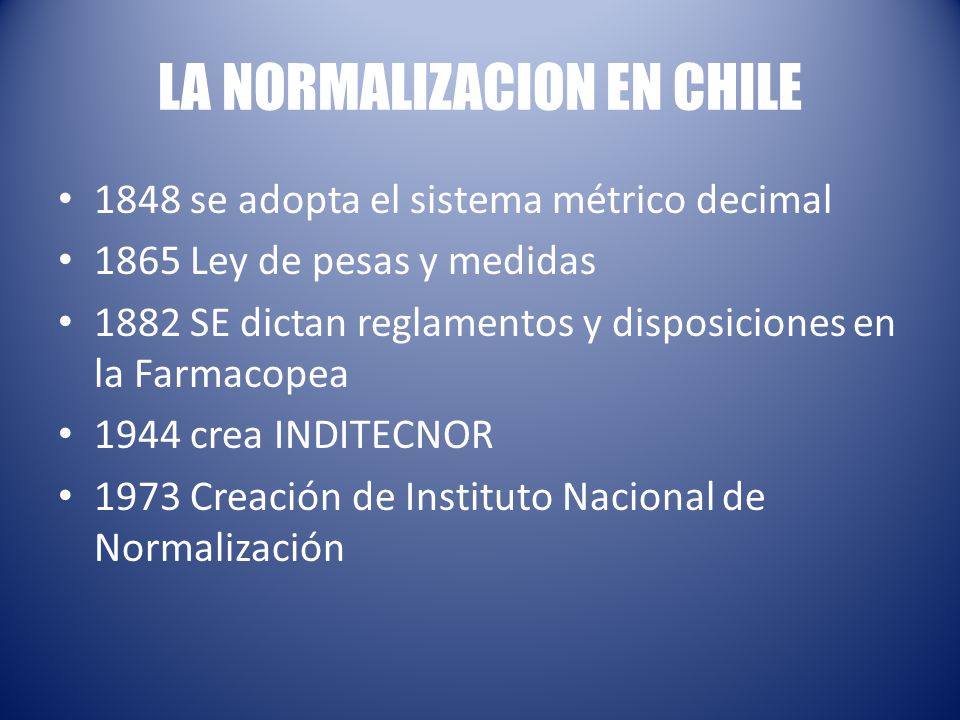

31 LA NORMALIZACION EN CHILE
1848 se adopta el sistema métrico decimal 1865 Ley de pesas y medidas 1882 SE dictan reglamentos y disposiciones en la Farmacopea 1944 crea INDITECNOR 1973 Creación de Instituto Nacional de Normalización

32 OBJETIVOS DE INN Elaborar las normas técnicas a nivel nacional
Desarrolla y administra Sistema Nacional de Acreditación de Organismos de Certificación de calidad Desarrolla y administra Red Metrológica Nacional Representa a Chile en organismos internacionales

33 CODIGO DE IDENTIFICACION
NCh 1928 OF 85 NCh OF Marca Numero Etapa Año que identifica de Norma de estudio Norma Chilena

34 ETAPAS E en etapa de estudio A en etapa de anteproyecto
C Consulta publica P En aprobación por el consejo del INN OF Documento oficial

35 NORMALIZACION EN EL DIBUJO TECNICO
ISO presenta un conjunto de normas sobre dibujo técnico con mas de 200 publicaciones ISO fue creado en 1947 1993 en Chile existían 14 Normas Chilenas para los dibujos técnicos basadas en ISO y DIN En la actualidad hay 75 Normas Chilenas Oficiales sobre Dibujo Técnico y Símbolos Gráficos

36 PRIORIDAD DE APLICACIÓN DE NORMAS
Normas Chilenas Oficiales (NCh) Normas Internacionales (ISO) Normas extranjeras (DIN, ANSI, UNE)
