Ecuación de Butler-Volmer

Presentación del tema: "Ecuación de Butler-Volmer"— Transcripción de la presentación:

1 Ecuación de Butler-Volmer

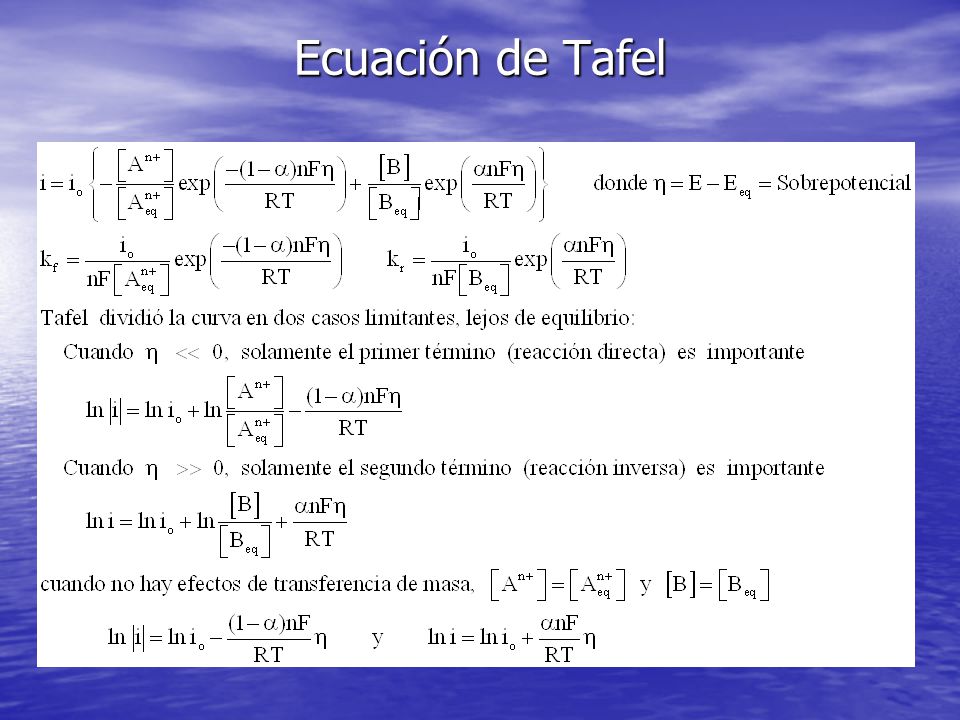

2 Ecuación de Tafel

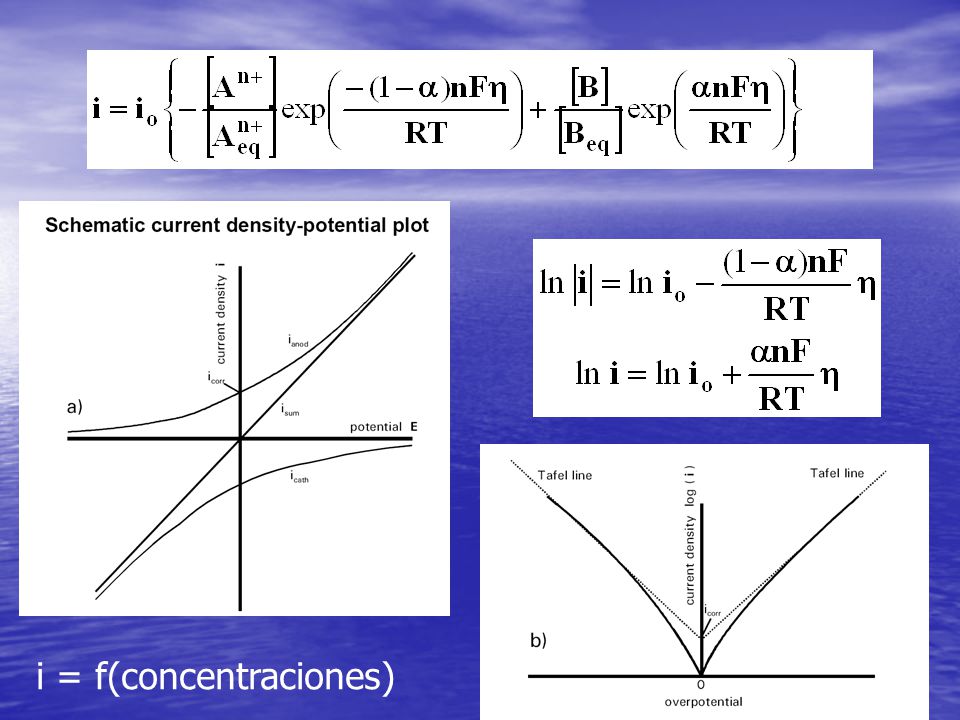

3 i = f(concentraciones)

4 ¿Qué sucede cuando la reacción es tan rápida que An+ no puede difundir lo suficientemente para mantener (An+)eq?

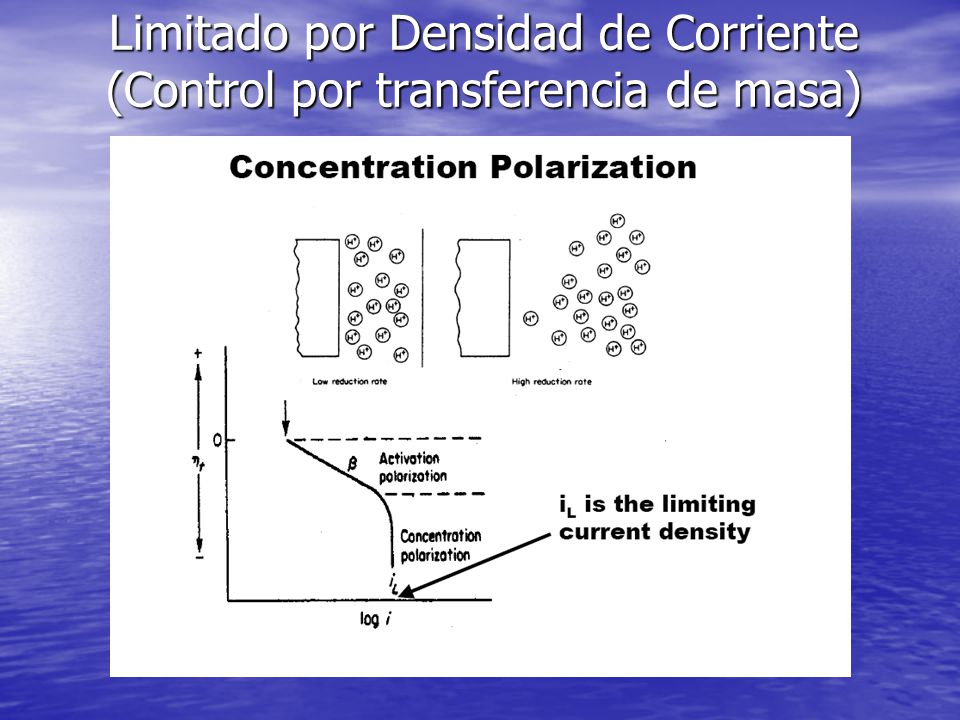

5 Limitado por Densidad de Corriente (Control por transferencia de masa)

6 Control por transferencia de masa
[An+]= [An+]eq e- [An+]s [B] Recuerden: En la frontera, NA = A

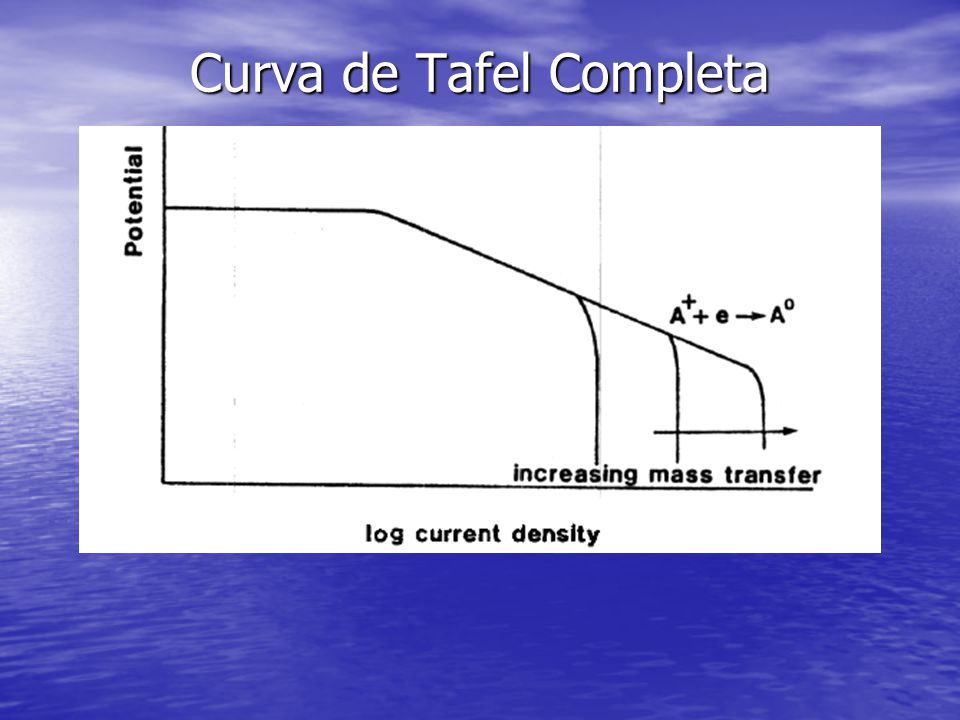

7 Curva de Tafel Completa

8 Capa de óxido protector
Pasivación [An+] Rompimiento de la capa de óxido Oxide layer NormalButler-Volmer Capa de óxido protector

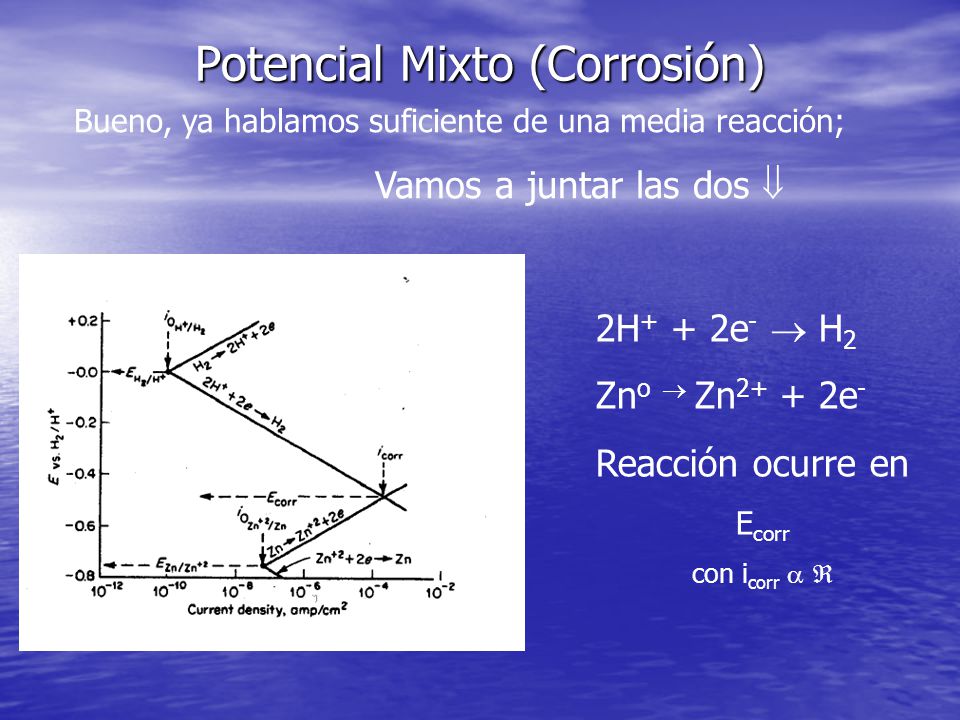

9 Potencial Mixto (Corrosión)
Bueno, ya hablamos suficiente de una media reacción; Vamos a juntar las dos  2H+ + 2e-  H2 Zno  Zn2+ + 2e- Reacción ocurre en Ecorr con icorr  

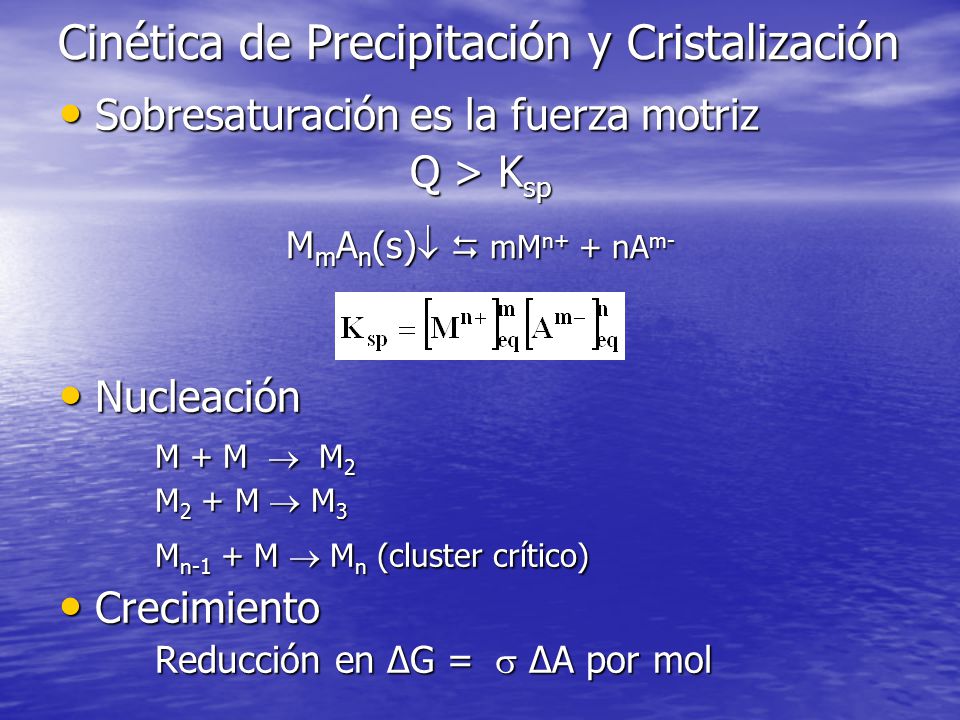

10 Cinética de Precipitación y Cristalización
Sobresaturación es la fuerza motriz Q > Ksp Nucleación M + M  M2 M2 + M  M3 Mn-1 + M  Mn (cluster crítico) Crecimiento Reducción en ΔG =  ΔA por mol MmAn(s)  mMn+ + nAm-

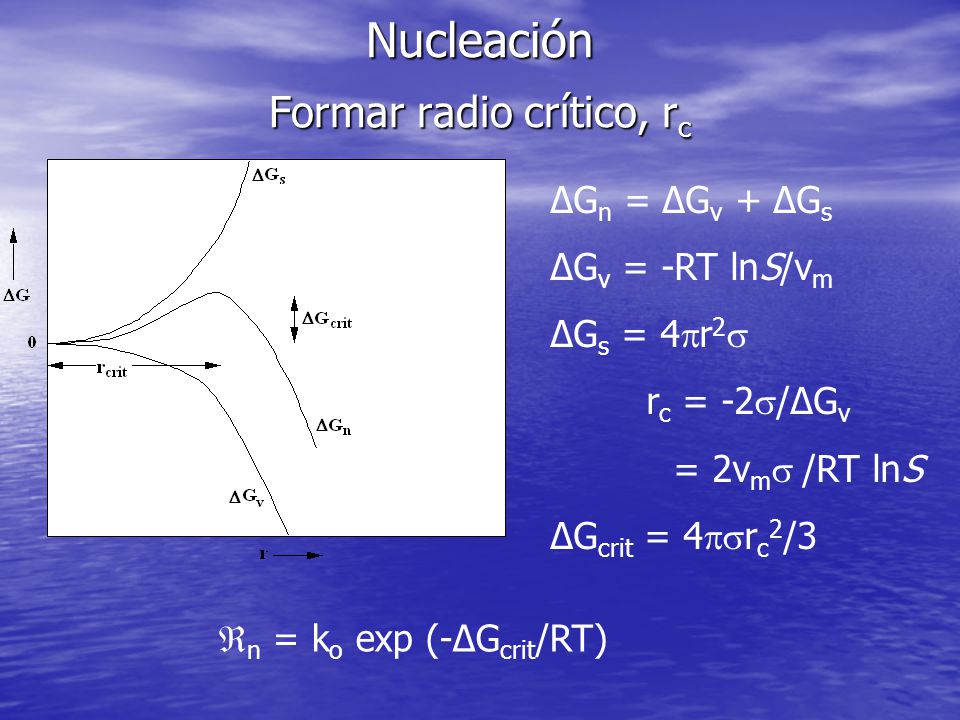

11 Formar radio crítico, rc
Nucleación Formar radio crítico, rc ΔGn = ΔGv + ΔGs ΔGv = -RT lnS/vm ΔGs = 4r2 rc = -2/ΔGv = 2vm /RT lnS ΔGcrit = 4rc2/3 n = ko exp (-ΔGcrit/RT)
