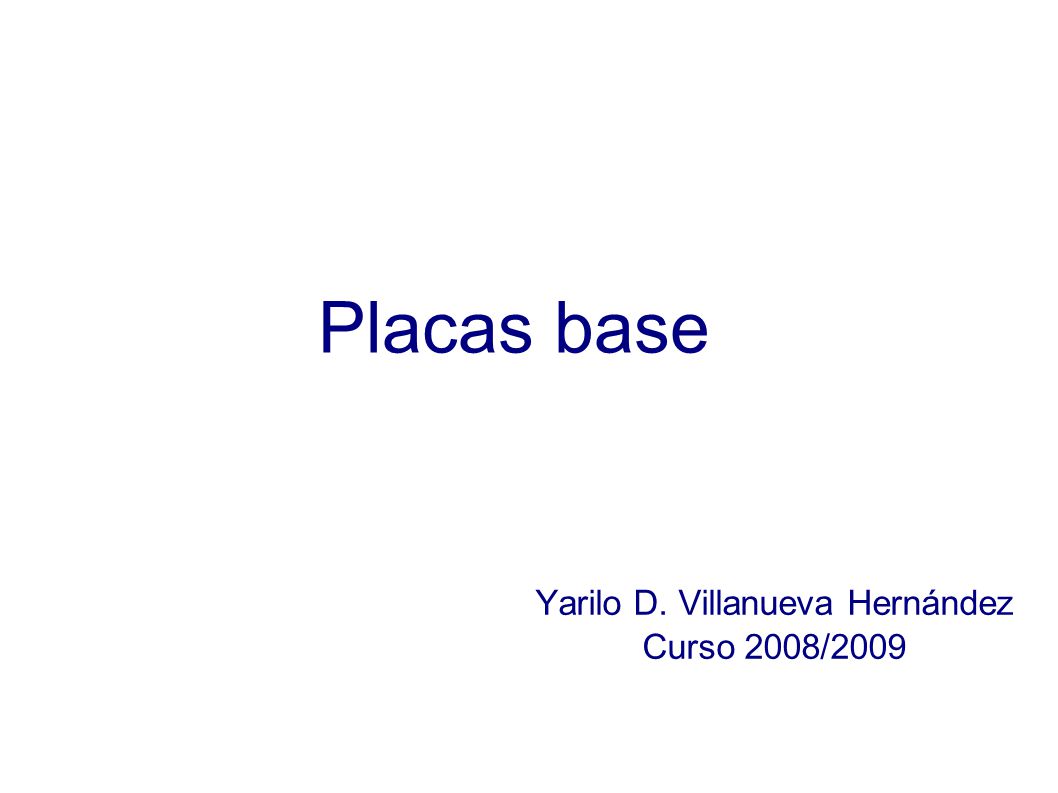

1 Yarilo D. Villanueva Hernández Curso 2008/2009
Placas base Yarilo D. Villanueva Hernández Curso 2008/2009

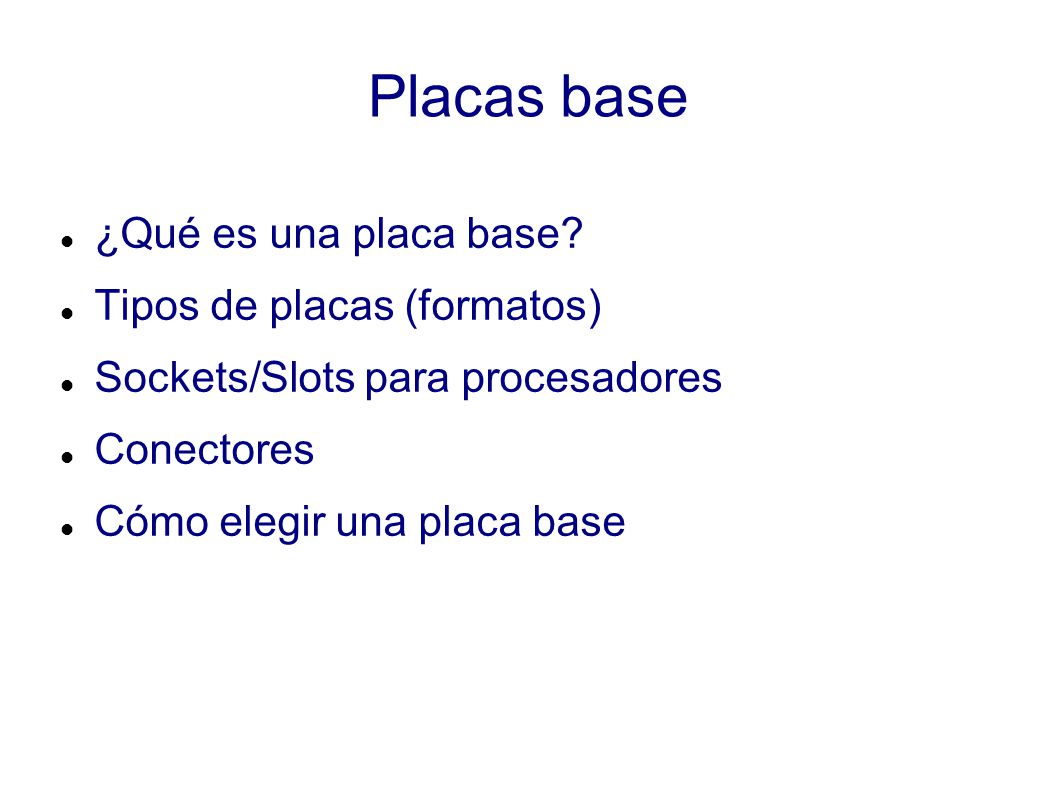

2 Placas base ¿Qué es una placa base? Tipos de placas (formatos)‏
Sockets/Slots para procesadores Conectores Cómo elegir una placa base

3 Placas base ¿Qué es una placa base? Tipos de placas (formatos)‏
Sockets/Slots para procesadores Conectores Cómo elegir una placa base

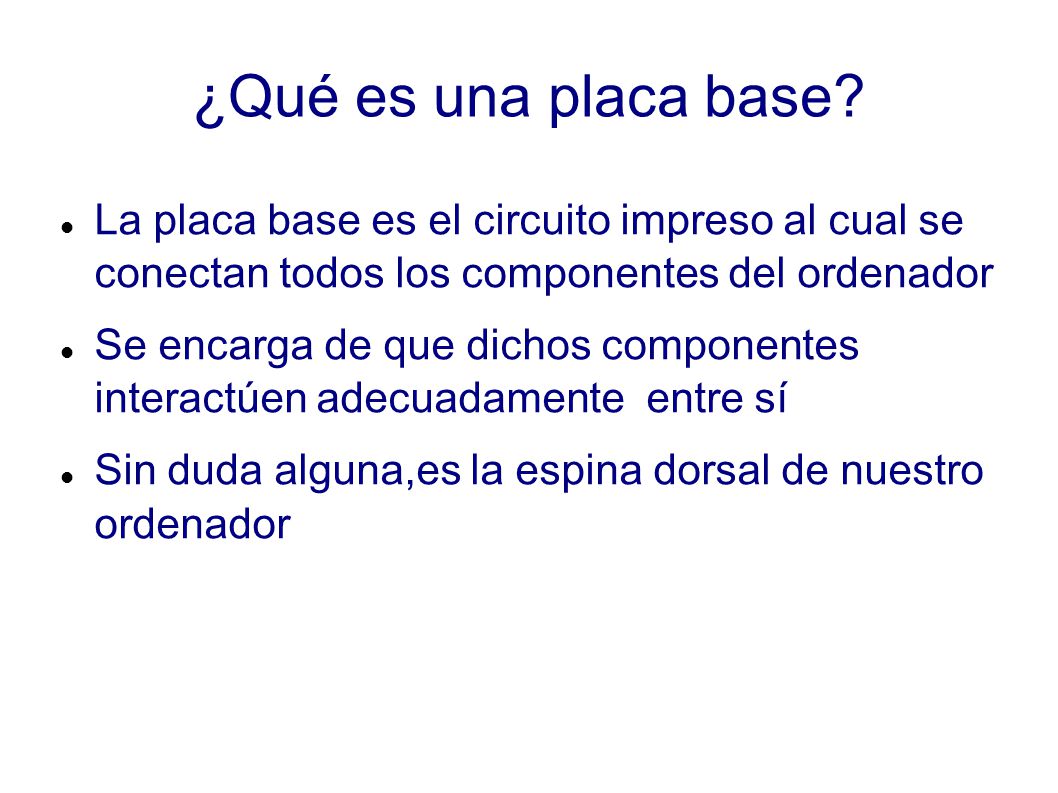

4 ¿Qué es una placa base? La placa base es el circuito impreso al cual se conectan todos los componentes del ordenador Se encarga de que dichos componentes interactúen adecuadamente entre sí Sin duda alguna,es la espina dorsal de nuestro ordenador

5 ¿Qué es una placa base?

6 Placas base ¿Qué es una placa base? Tipos de placas (formatos)‏
Sockets/Slots para procesadores Conectores Cómo elegir una placa base

7 Tipos de placas base (formatos)‏
Existen numerosos tipos de placas base,que se pueden dividir en:

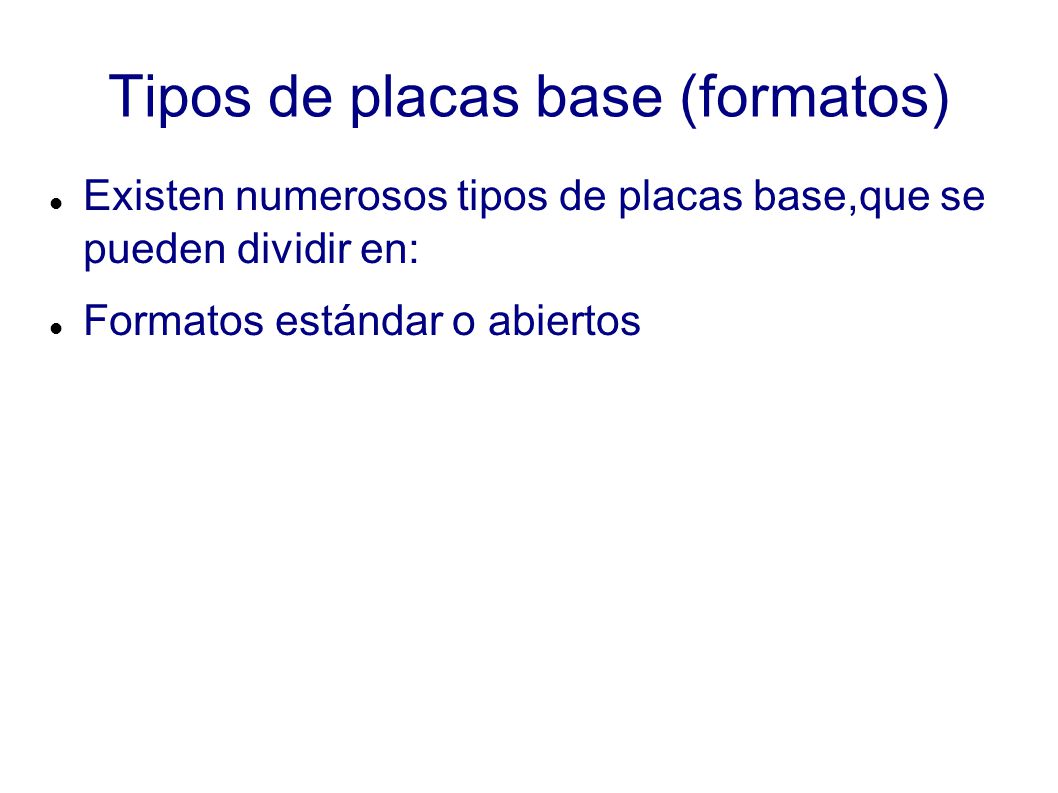

8 Tipos de placas base (formatos)‏
Existen numerosos tipos de placas base,que se pueden dividir en: Formatos estándar o abiertos

9 Tipos de placas base (formatos)‏
Existen numerosos tipos de placas base,que se pueden dividir en: Formatos estándar o abiertos Formatos propietarios

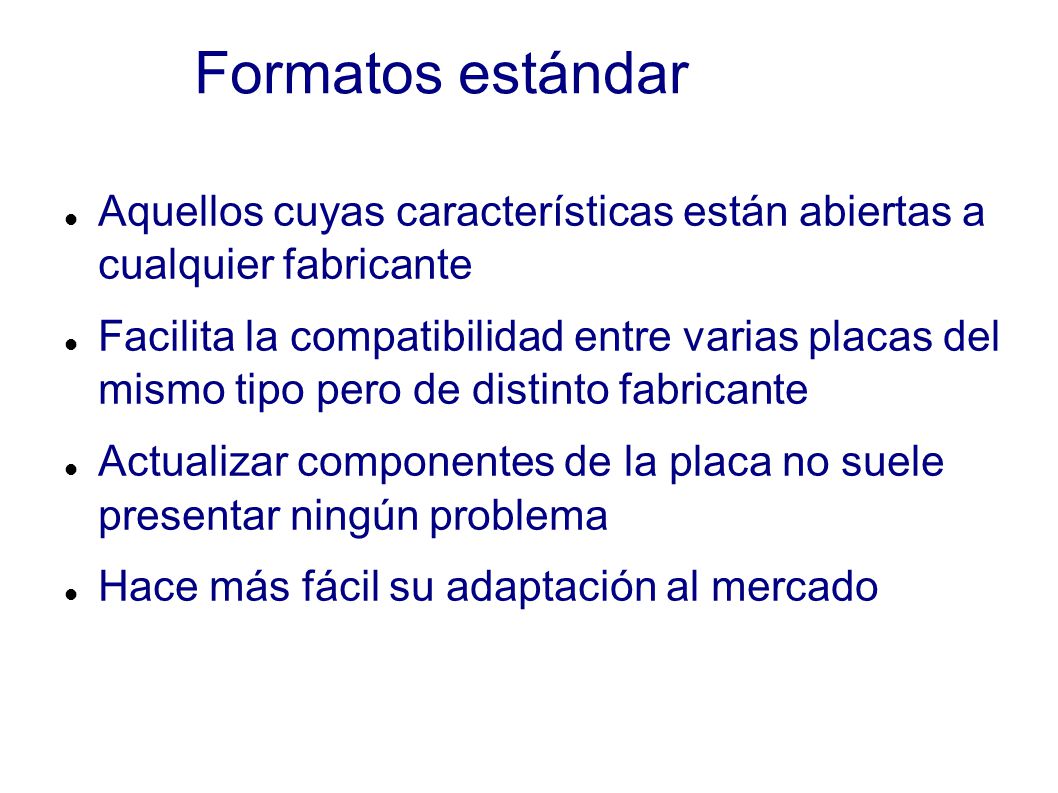

10 Formatos estándar Aquellos cuyas características están abiertas a cualquier fabricante Facilita la compatibilidad entre varias placas del mismo tipo pero de distinto fabricante Actualizar componentes de la placa no suele presentar ningún problema Hace más fácil su adaptación al mercado

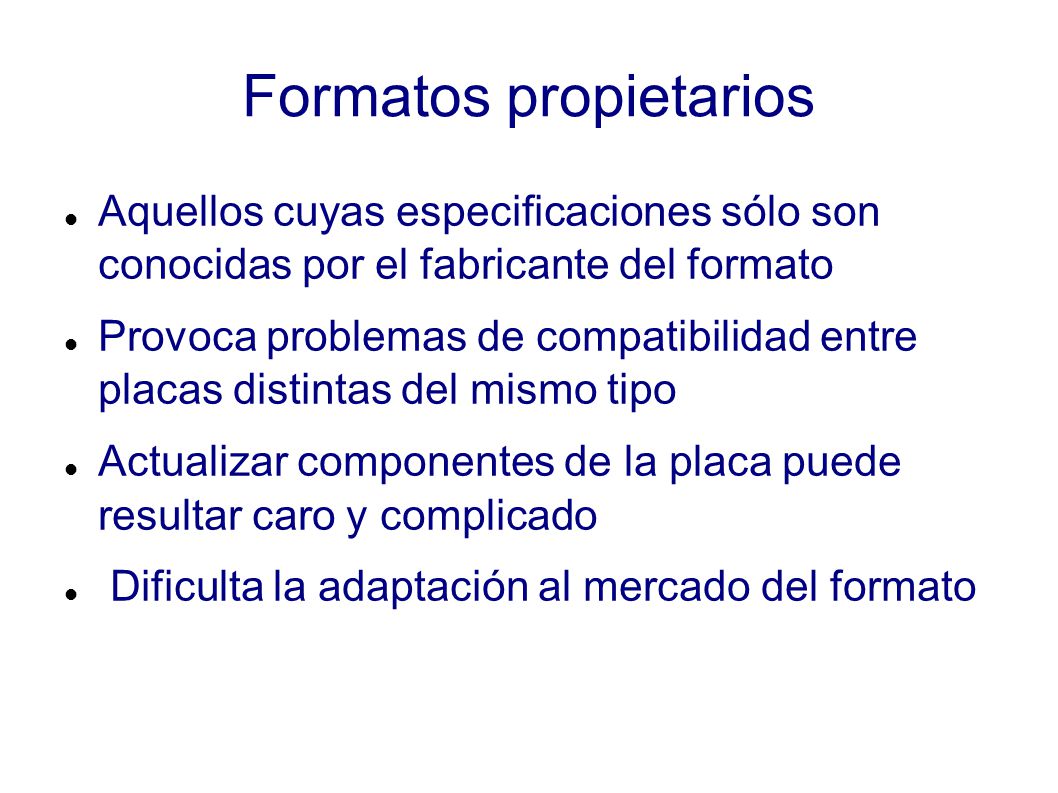

11 Formatos propietarios
Aquellos cuyas especificaciones sólo son conocidas por el fabricante del formato Provoca problemas de compatibilidad entre placas distintas del mismo tipo Actualizar componentes de la placa puede resultar caro y complicado Dificulta la adaptación al mercado del formato

12 IMB PC Lanzada por IBM junto con el primer PC en 1981
Contaba únicamente con conectores para teclado y cintas No tenía slots para la memoria,tan sólo 256k Procesador soldado a la placa

13 IBM PC

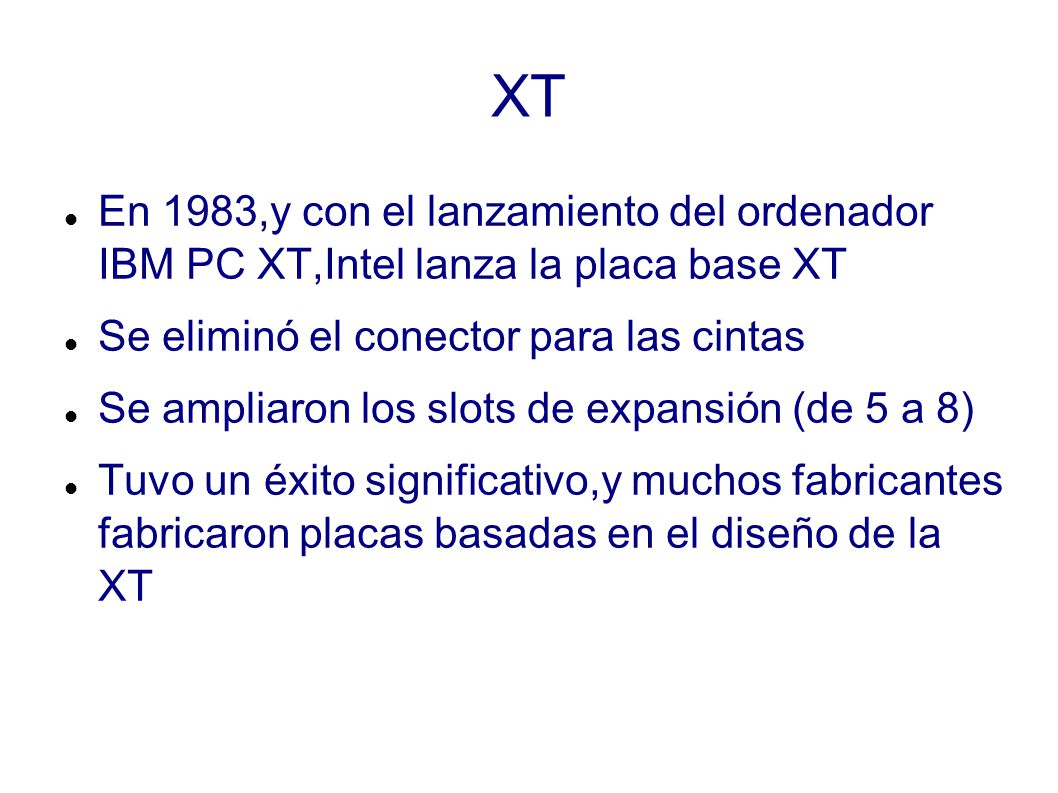

14 XT En 1983,y con el lanzamiento del ordenador IBM PC XT,Intel lanza la placa base XT Se eliminó el conector para las cintas Se ampliaron los slots de expansión (de 5 a 8)‏ Tuvo un éxito significativo,y muchos fabricantes fabricaron placas basadas en el diseño de la XT

15 XT

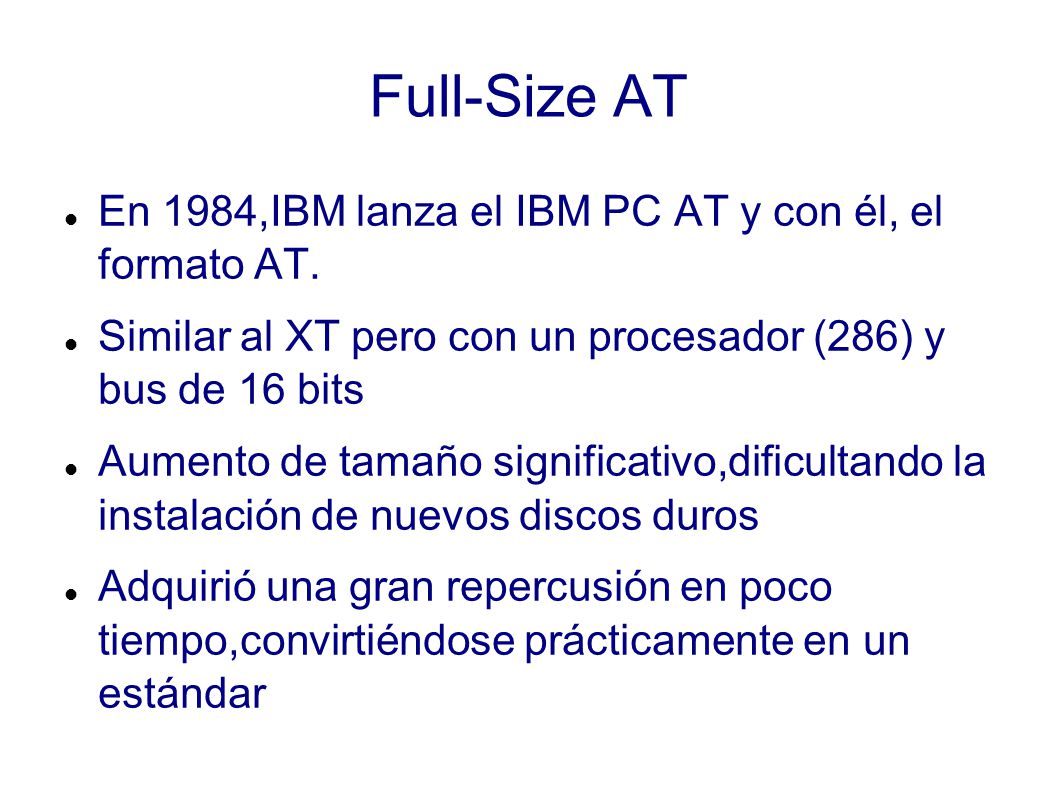

16 Full-Size AT En 1984,IBM lanza el IBM PC AT y con él, el formato AT.
Similar al XT pero con un procesador (286) y bus de 16 bits Aumento de tamaño significativo,dificultando la instalación de nuevos discos duros Adquirió una gran repercusión en poco tiempo,convirtiéndose prácticamente en un estándar

17 Full-Size AT

18 Baby-AT La miniaturización de los circuitos integrados permitió hacer placas más pequeñas Así nace en 1986 un nuevo formato: Baby-AT Salvo en el tamaño,prácticamente idéntico al AT Primera placa base “actualizable” Dominó el mercado hasta 1996

19 Baby-AT

20 LPX Creado en 1987 por Western Digital
Los slots de expansión se encontraban en una tarjeta adicional llamada “riser card” Conectores de entrada/salida en la parte de atrás de la placa Formato propietario: dificultad para encontrar componentes nuevos de la placa Éxito en sistemas de bajo coste

21 LPX

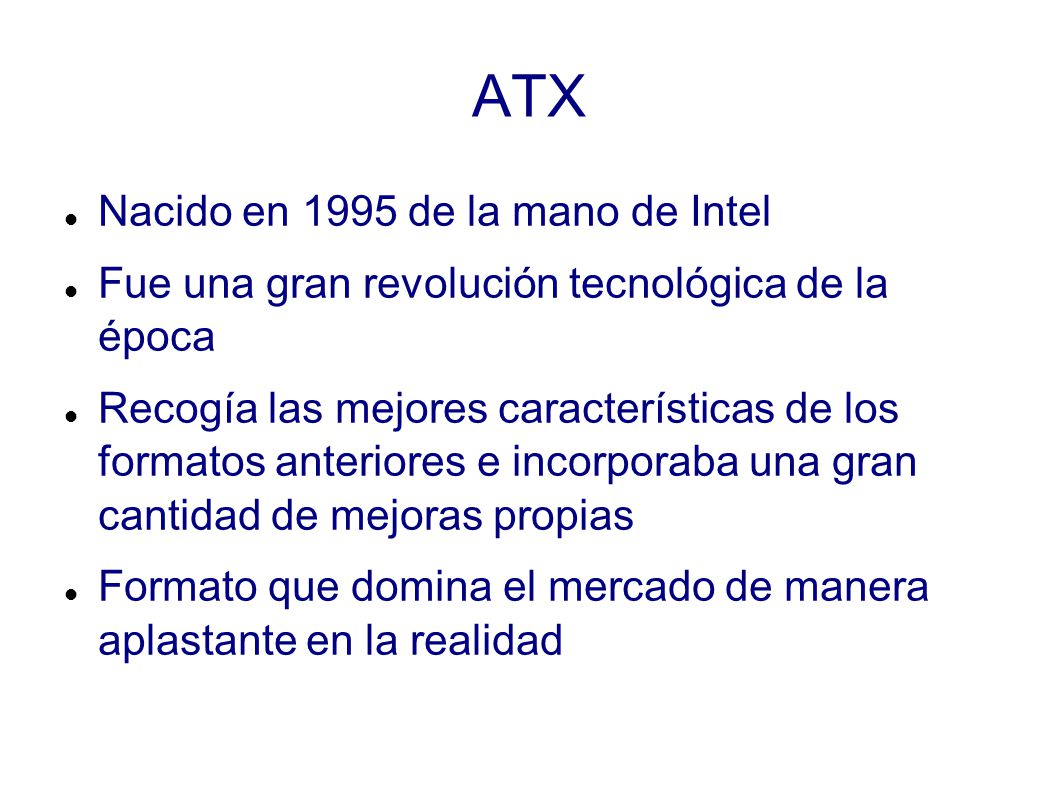

22 ATX Nacido en 1995 de la mano de Intel
Fue una gran revolución tecnológica de la época Recogía las mejores características de los formatos anteriores e incorporaba una gran cantidad de mejoras propias Formato que domina el mercado de manera aplastante en la realidad

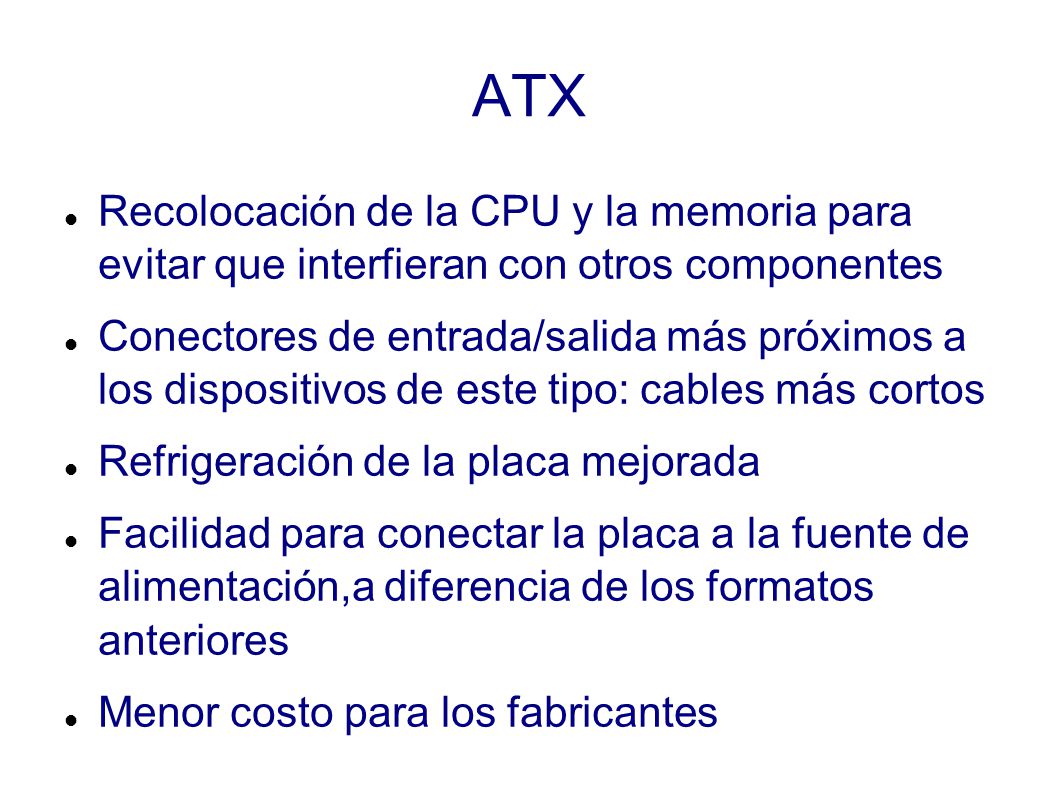

23 ATX Recolocación de la CPU y la memoria para evitar que interfieran con otros componentes Conectores de entrada/salida más próximos a los dispositivos de este tipo: cables más cortos Refrigeración de la placa mejorada Facilidad para conectar la placa a la fuente de alimentación,a diferencia de los formatos anteriores Menor costo para los fabricantes

24 ATX

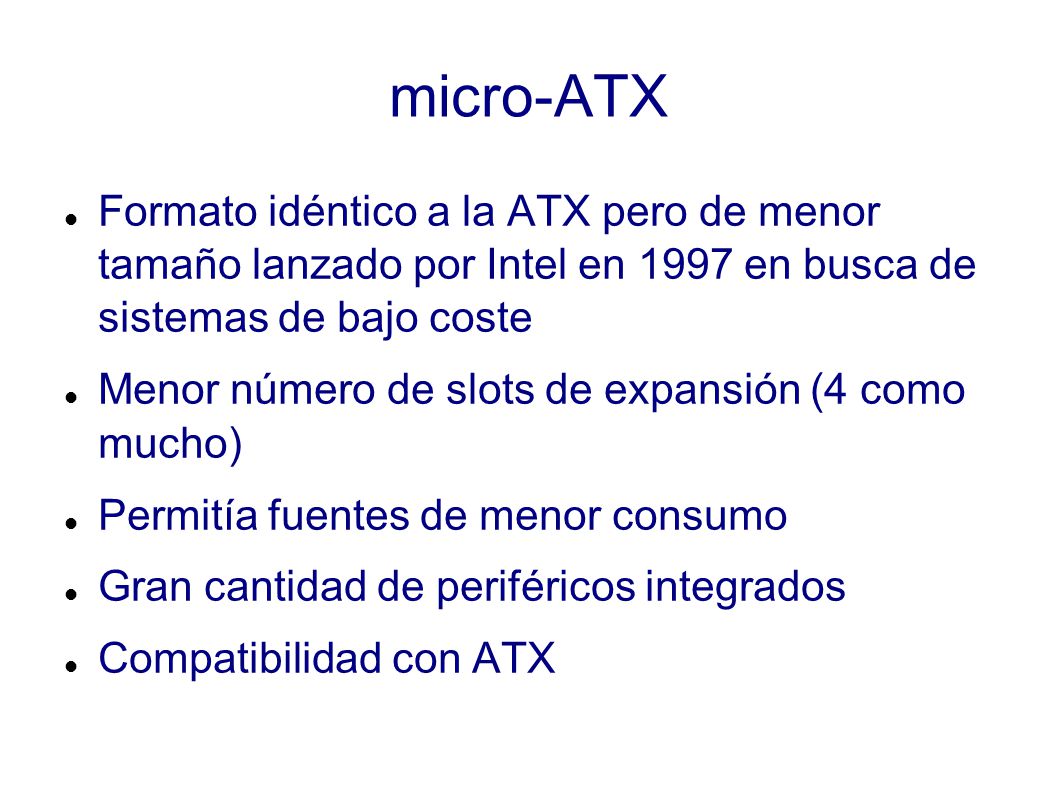

25 micro-ATX Formato idéntico a la ATX pero de menor tamaño lanzado por Intel en 1997 en busca de sistemas de bajo coste Menor número de slots de expansión (4 como mucho)‏ Permitía fuentes de menor consumo Gran cantidad de periféricos integrados Compatibilidad con ATX

26 flex-ATX Lanzado en 1999 con la misma idea que microATX
3 slots de expansión como mucho,aunque lo normal es no ofrecer ninguno Compatibilidad con formatos anteriores Gran acogida en el mercado de ordenadores pequeños y de bajo coste

27 ITX y mini-ITX En marzo de 2001 VIA lanza el formato ITX con el objetivo de promocionar su nuevo procesador C3 y de conquistar los mercados de PCs de reducido tamaño ITX no era más que flex-ATX con una ligera reducción de tamaño Fue un rotundo fracaso,puesto que los fabricantes no apostaron por él

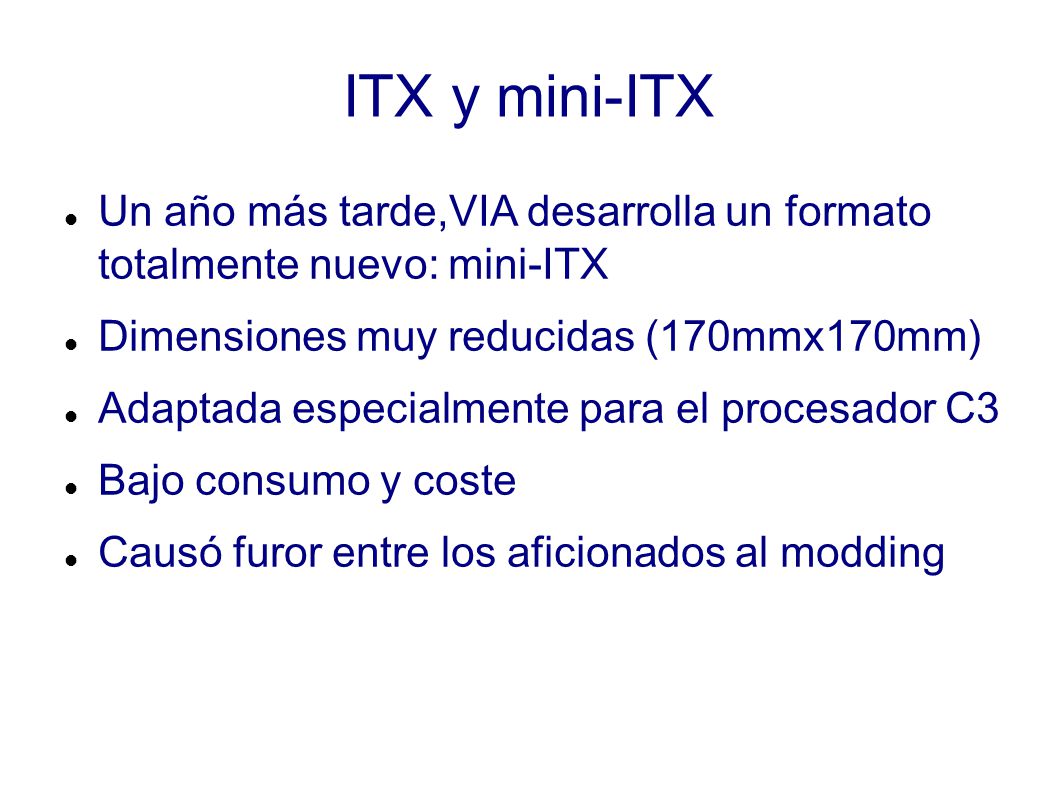

28 ITX y mini-ITX Un año más tarde,VIA desarrolla un formato totalmente nuevo: mini-ITX Dimensiones muy reducidas (170mmx170mm)‏ Adaptada especialmente para el procesador C3 Bajo consumo y coste Causó furor entre los aficionados al modding

29 ITX y mini-ITX

30 BTX En septiembre de 2003 nace BTX de la mano de Intel
Pretendía destronar a ATX Surge como respuesta a las crecientes demandas de refrigeración y consumo de los procesadores de la época

31 BTX Mayor refrigeración gracias al flujo de aire mejorado
Diseño estructural mejorado: menor latencia entre los distintos componentes SRM: Previene de daños físicos a la placa,así como facilita la instalación del disipador del microprocesador Compatible con distintos tipos de fuentes

32 BTX

33 BTX No tuvo el éxito esperado Intel lo abandona a finales de 2006

34 NLX Nace en 1996 de la mano de Intel con el objetivo de crear un LPX “abierto” Similar a LPX pero con las tecnologías de aquel momento:AGP,USB... La placa base se conecta a la riser card (y no al revés),lo que da como resultado la eliminación de cables y conectores internos Permite cambiar con mucha facilidad la placa base

35 NLX

36 NLX Acogida buena en general,sin llegar al nivel del formato LPX
Acabó siendo desplazado por flex-ATX,mini-ITX y similares

37 WTX Desarrollado por Intel en 1998 para abordar el mercado de servidores y estaciones de trabajo Gran tamaño Soporte para gran número de procesadores No se ancla directamente a la caja,lo que ofrece una gran flexibilidad No acabó de cuajar del todo

38 Sistemas de tipo backplane
Concepto diferente al de la placa base: Los componentes son conectados a una tarjeta que es conectada a su vez a un bus: Dos tipos de backplane: Backplane pasivo Backplane activo

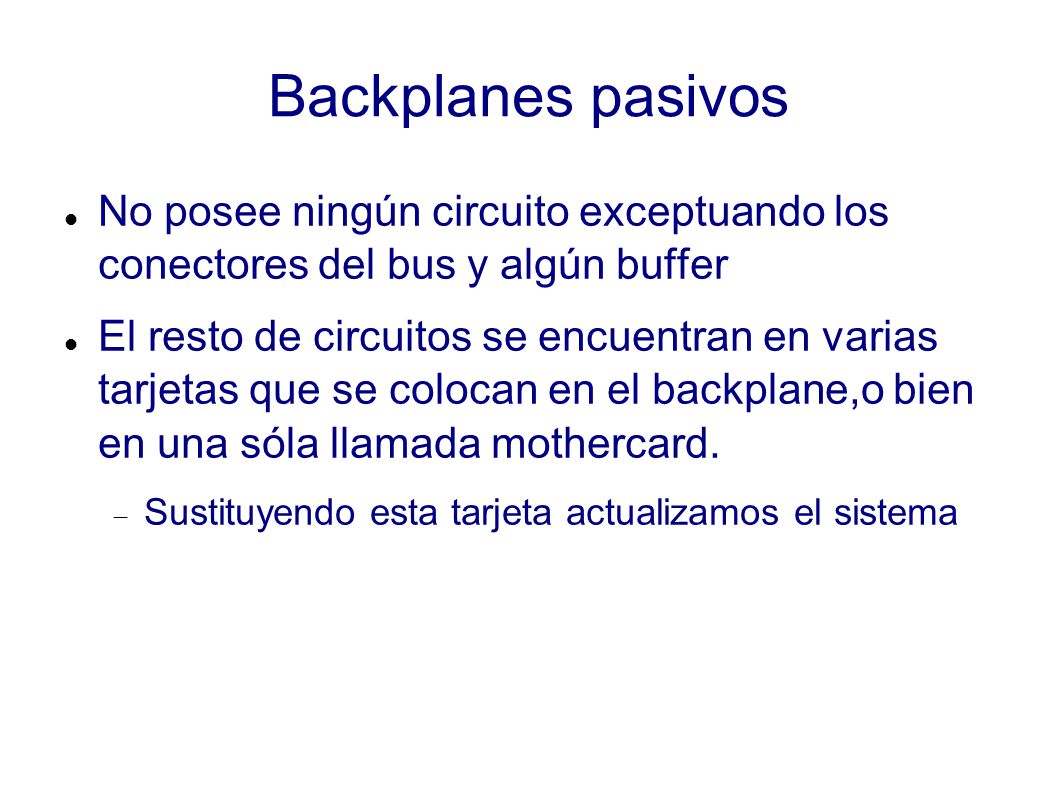

39 Backplanes pasivos No posee ningún circuito exceptuando los conectores del bus y algún buffer El resto de circuitos se encuentran en varias tarjetas que se colocan en el backplane,o bien en una sóla llamada mothercard. Sustituyendo esta tarjeta actualizamos el sistema

40 Backplanes activos Incorpora toda la circuitería que se encuentra en una placa base exceptuando la relacionada con el procesador Dicha circuitería se coloca en el llamado “processor complex” Sustituyendo el “processor complex” actualizamos facilmente el procesador

41 Backplanes

42 Backplanes Aunque fáciles de actualizar (cambiando una tarjeta),son demasiado caros. Tienen un relativo éxito en entornos industriales y en servidores,especialmente los backplanes pasivos

43 Placas base ¿Qué es una placa base? Tipos de placas (formatos)‏
Sockets/Slots para procesadores Conectores Cómo elegir una placa base

44 Sockets/Slots para procesadores
El socket o el slot,dependiendo del tipo de procesador,es el lugar donde se conecta la CPU para que interactúe con la placa

45 Sockets/Slots para procesadores
En un principio los procesadores eran soldados directamente a la placa, o bien colocados en sockets de manera fija y costosa Con la llegada del 486,Intel desarrolla el ZIF Facilita enormemente la instalación del procesador Permite a un mismo socket aceptar varios tipos de procesador

46 Sockets/Slots para procesadores
Con la llegada del Pentium II y el Athlon en 1997,Intel y AMD pasaron a instalar sus procesadores en slots. En dicho slots se encontraba todo lo necesario para el correcto funcionamiento del procesador (cache,buffers,etc)‏ La posterior integración de la caché en el procesador y el mayor coste de los slots acabó por desechar el modelo

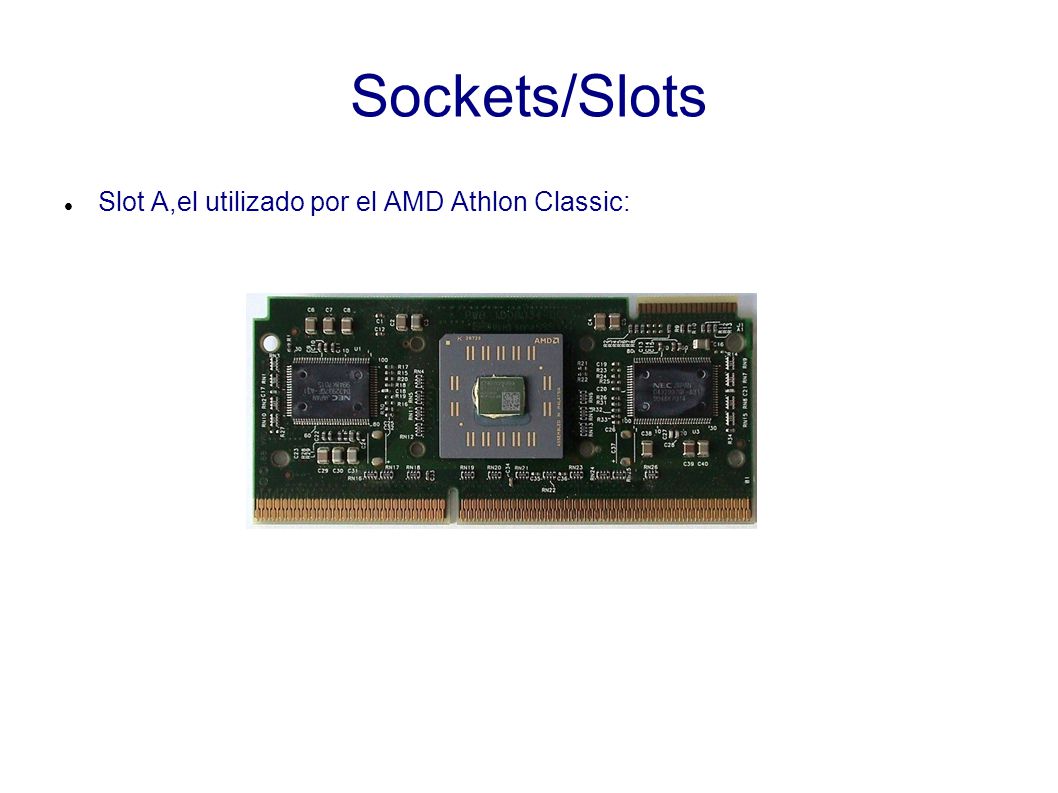

47 Sockets/Slots Slot A,el utilizado por el AMD Athlon Classic:

48 Placas base ¿Qué es una placa base? Tipos de placas (formatos)‏
Sockets/Slots para procesadores Conectores Cómo elegir una placa base

49 Conectores

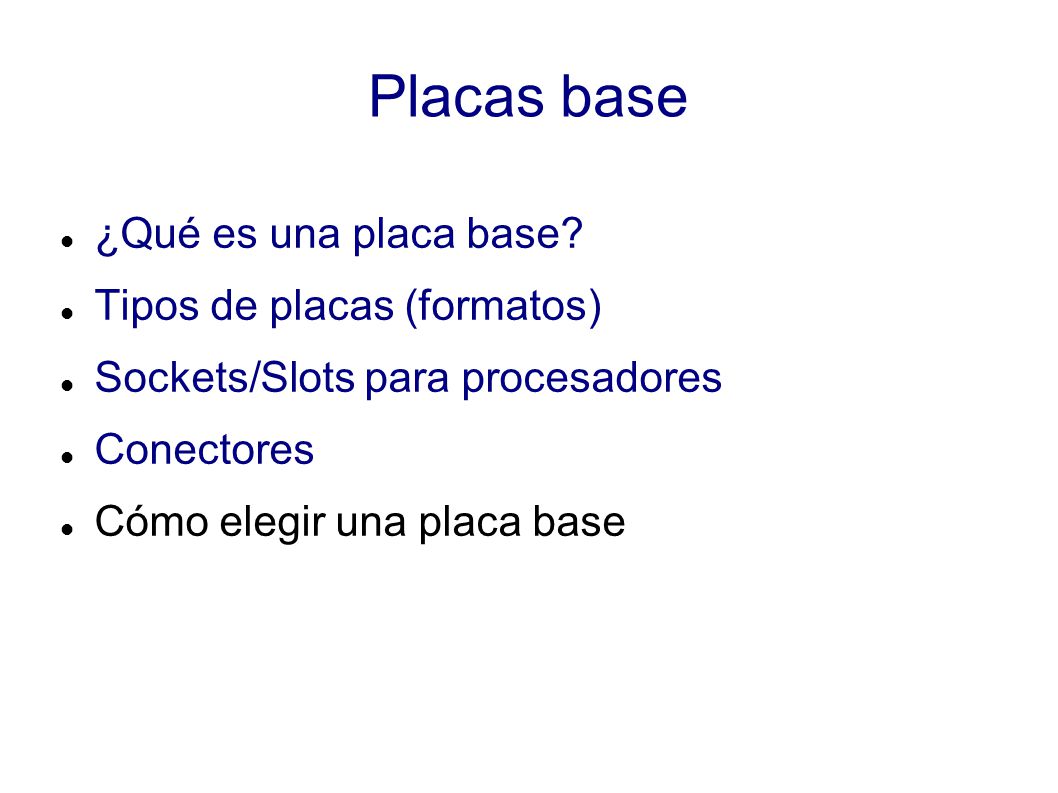

50 Placas base ¿Qué es una placa base? Tipos de placas (formatos)‏
Sockets/Slots para procesadores Conectores Cómo elegir una placa base

51 Cómo elegir una placa base
Un buen chipset que soporte las últimas tecnologías existentes Socket: ha de adaptarse al procesador de nuestro sistema Velocidad del bus de la placa base elevada Gran número de módulos de memoria Gran número de slots de expansión Tipo de Bus:PCI-Express,AGP,etc..

52 Cómo elegir una placa base
Bios Ha de ser estándar y Flash ROM o EEPROM Es conveniente elegir un formato estándar y extendido: ATX Periféricos integrados Ahorran coste,pero por lo general son de menor calidad que comprarlos separadamente Interfaces de disco Que soporten UDMA y preferentemente,Serial ATA

53 Cómo elegir una placa base
Gestión de energía: Es conveniente que siga el estándar ACPI y que sea capaz de ahorrar energía Documentación: Manuales,documentos técnicos,etc con toda la información sobre la placa siempre son bienvenidos Soporte técnico: Mediante drivers,utilidades,así como la posibilidad de contactar con el fabricante de la placa

54 Yarilo D. Villanueva Hernández Curso 2008/2009
Placas base Yarilo D. Villanueva Hernández Curso 2008/2009
