1 USB en Windows

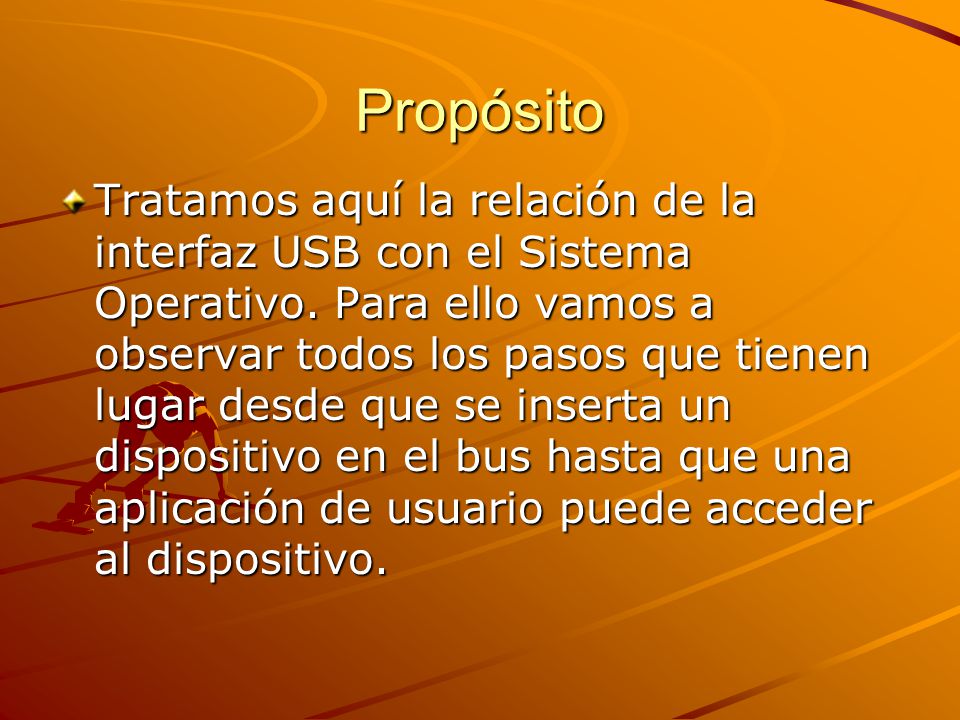

2 Propósito Tratamos aquí la relación de la interfaz USB con el Sistema Operativo. Para ello vamos a observar todos los pasos que tienen lugar desde que se inserta un dispositivo en el bus hasta que una aplicación de usuario puede acceder al dispositivo.

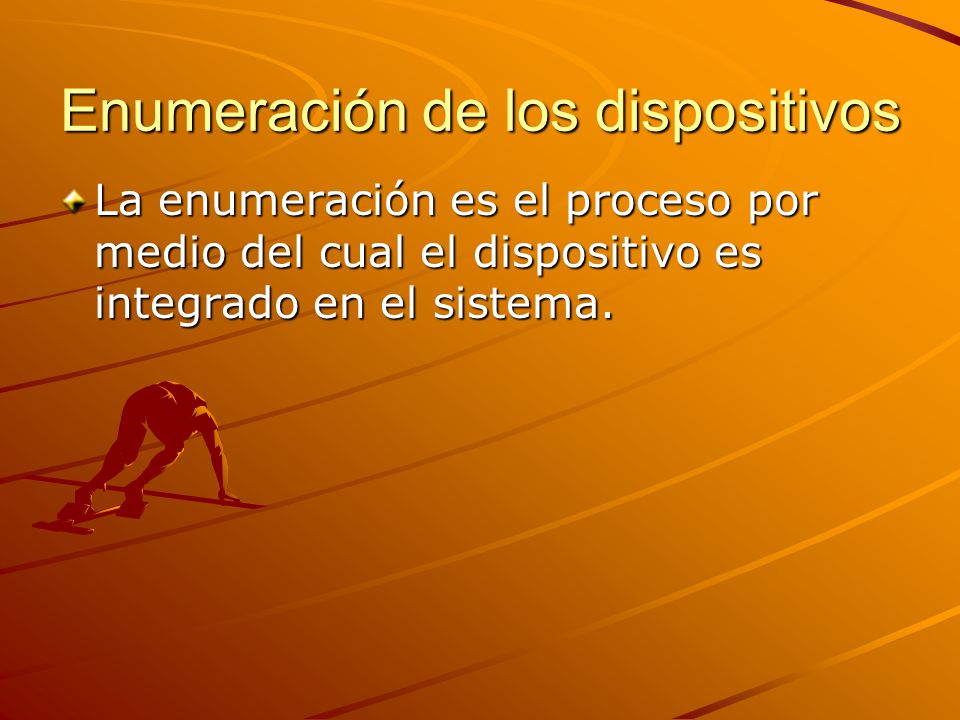

3 Enumeración de los dispositivos La enumeración es el proceso por medio del cual el dispositivo es integrado en el sistema.

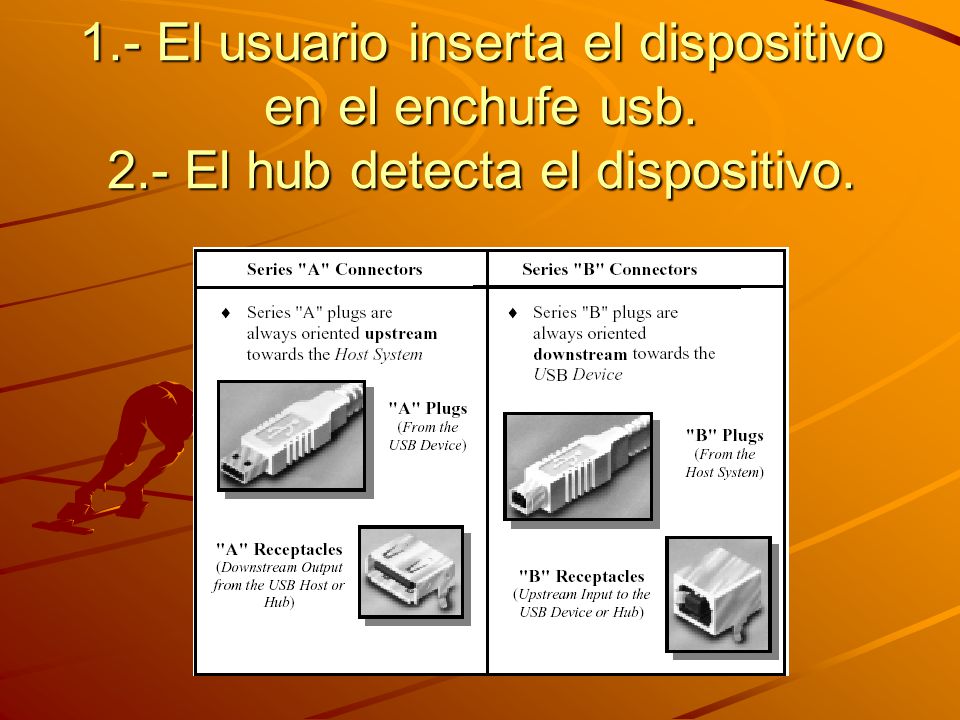

4 1.- El usuario inserta el dispositivo en el enchufe usb. 2.- El hub detecta el dispositivo.

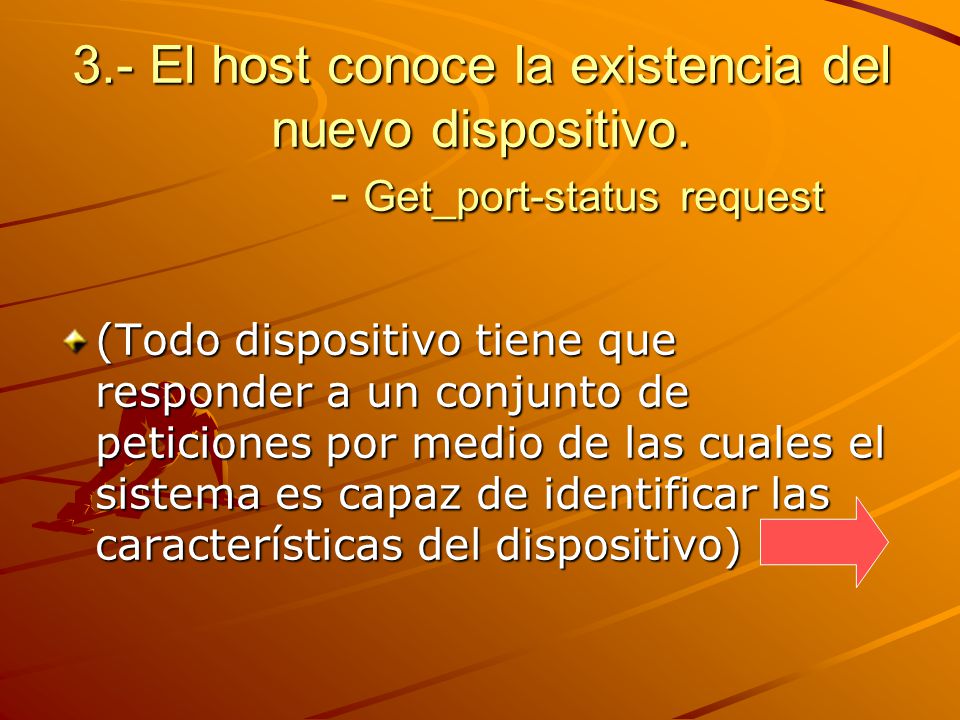

5 3.- El host conoce la existencia del nuevo dispositivo. - Get_port-status request (Todo dispositivo tiene que responder a un conjunto de peticiones por medio de las cuales el sistema es capaz de identificar las características del dispositivo)

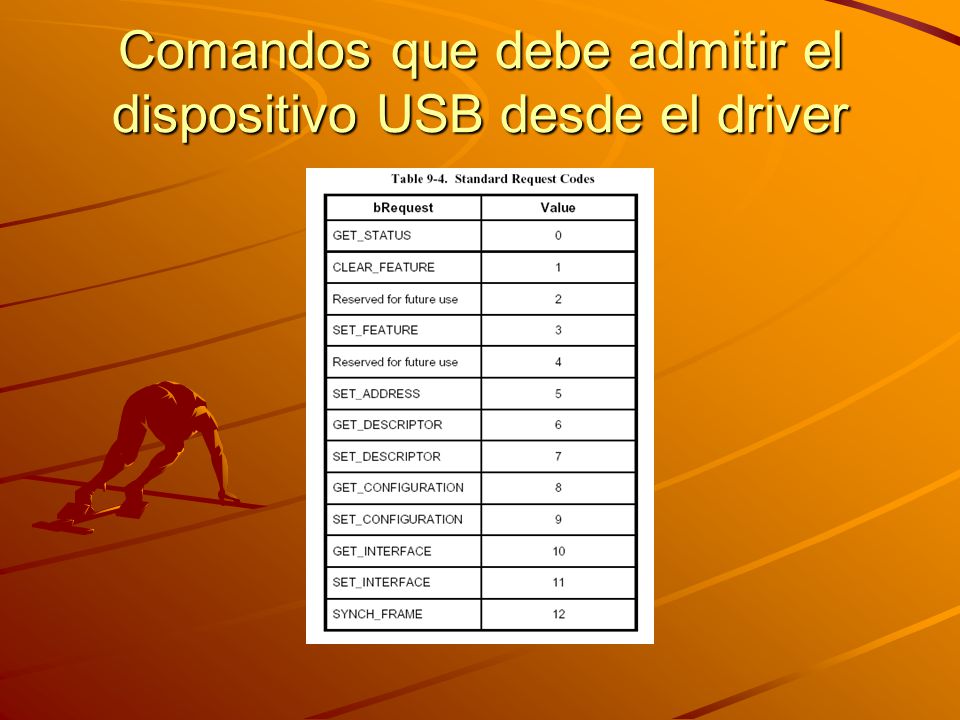

6 Comandos que debe admitir el dispositivo USB desde el driver

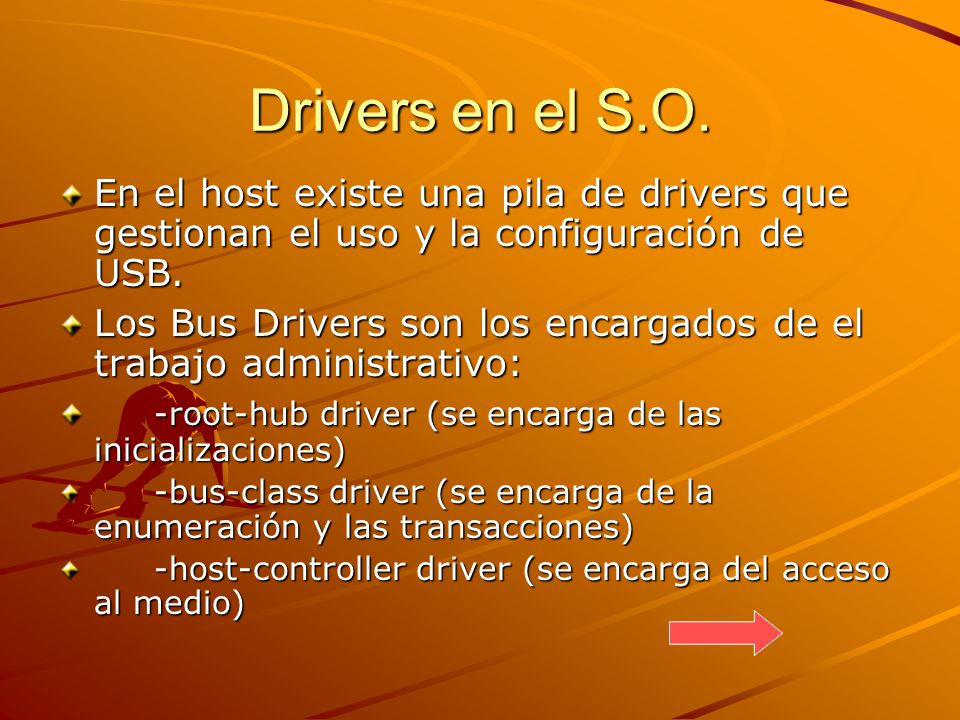

7 Drivers en el S.O. En el host existe una pila de drivers que gestionan el uso y la configuración de USB. Los Bus Drivers son los encargados de el trabajo administrativo: -root-hub driver (se encarga de las inicializaciones) -bus-class driver (se encarga de la enumeración y las transacciones) -host-controller driver (se encarga del acceso al medio)

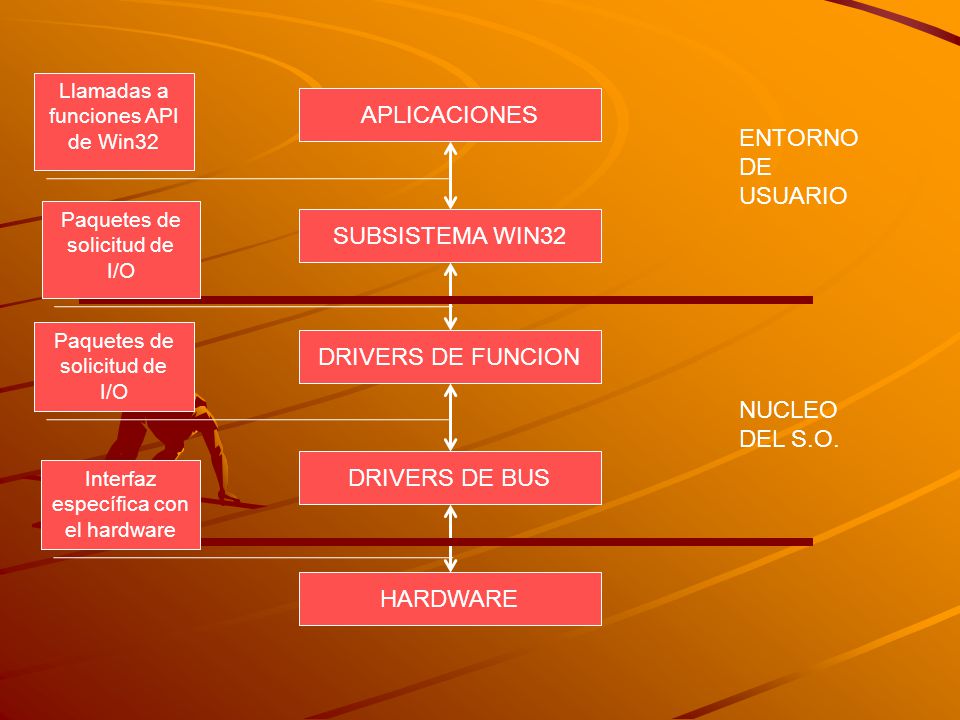

8 APLICACIONES Aplicaciones SUBSISTEMA WIN32 Aplicaciones DRIVERS DE FUNCION Aplicaciones DRIVERS DE BUS Aplicaciones HARDWARE NUCLEO DEL S.O. ENTORNO DE USUARIO Llamadas a funciones API de Win32 Paquetes de solicitud de I/O Interfaz específica con el hardware

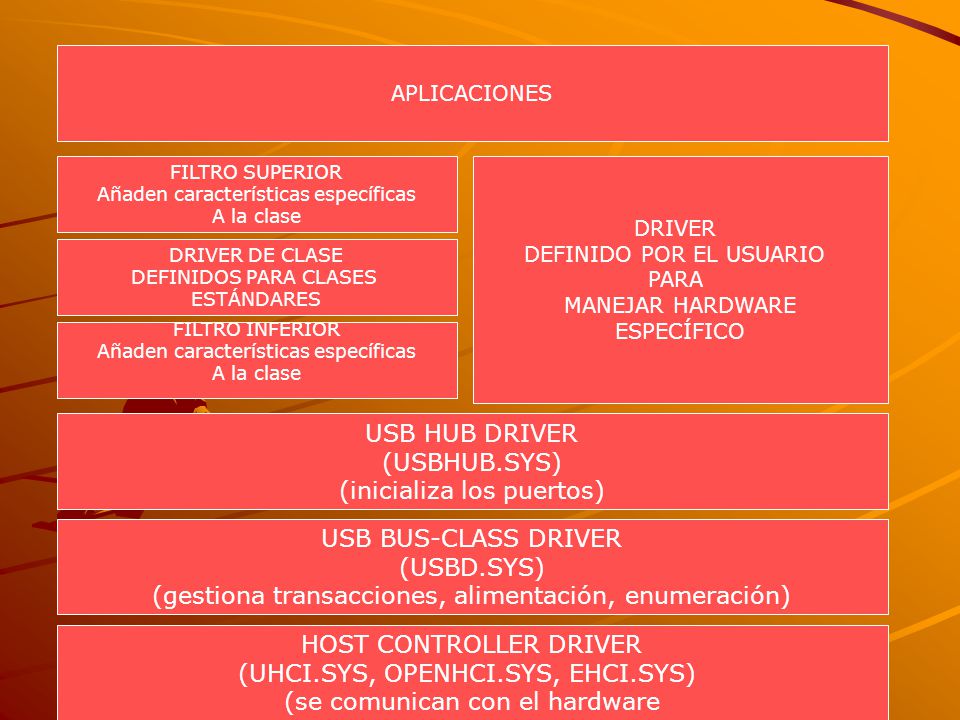

9 HOST CONTROLLER DRIVER (UHCI.SYS, OPENHCI.SYS, EHCI.SYS) (se comunican con el hardware USB BUS-CLASS DRIVER (USBD.SYS) (gestiona transacciones, alimentación, enumeración) USB HUB DRIVER (USBHUB.SYS) (inicializa los puertos) DRIVER DEFINIDO POR EL USUARIO PARA MANEJAR HARDWARE ESPECÍFICO FILTRO SUPERIOR Añaden características específicas A la clase DRIVER DE CLASE DEFINIDOS PARA CLASES ESTÁNDARES FILTRO INFERIOR Añaden características específicas A la clase APLICACIONES

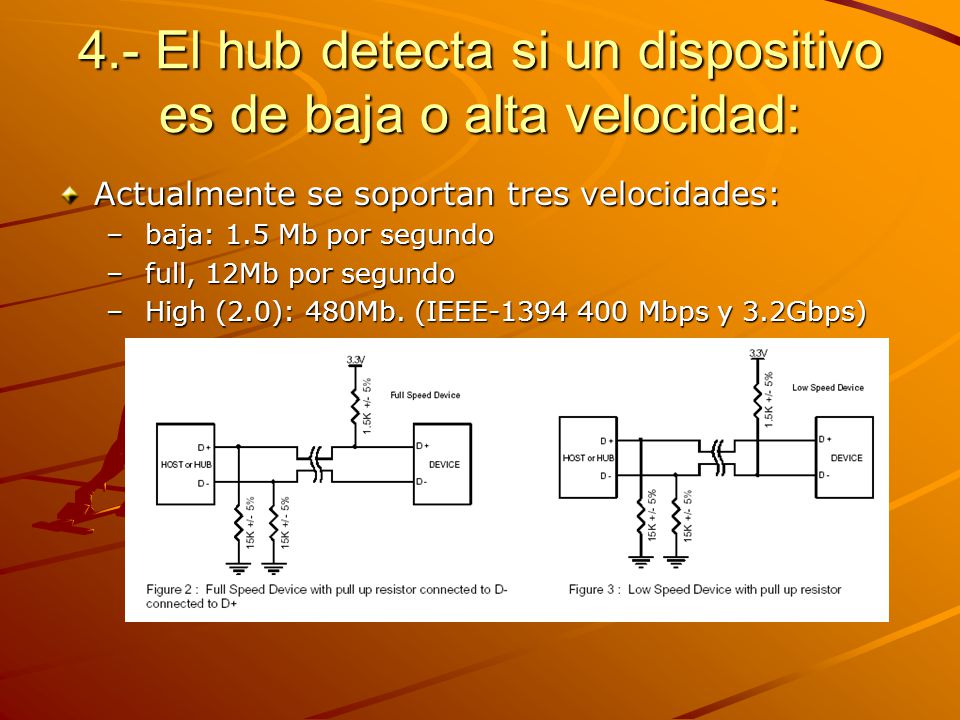

10 4.- El hub detecta si un dispositivo es de baja o alta velocidad: Actualmente se soportan tres velocidades: – baja: 1.5 Mb por segundo – full, 12Mb por segundo – High (2.0): 480Mb. (IEEE-1394 400 Mbps y 3.2Gbps)

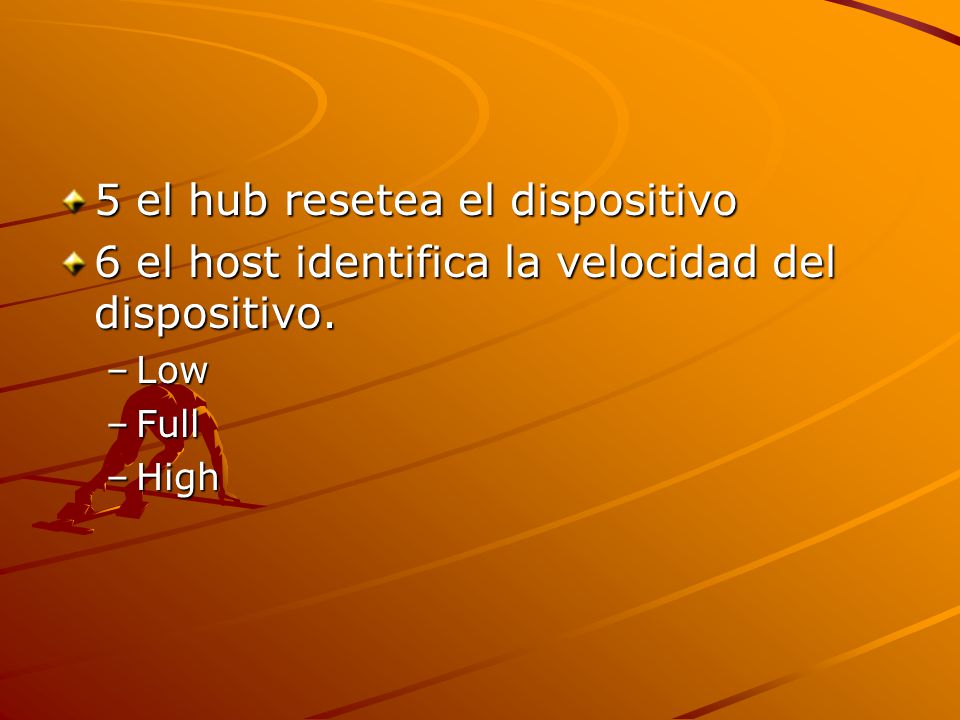

11 5 el hub resetea el dispositivo 6 el host identifica la velocidad del dispositivo. –Low –Full –High

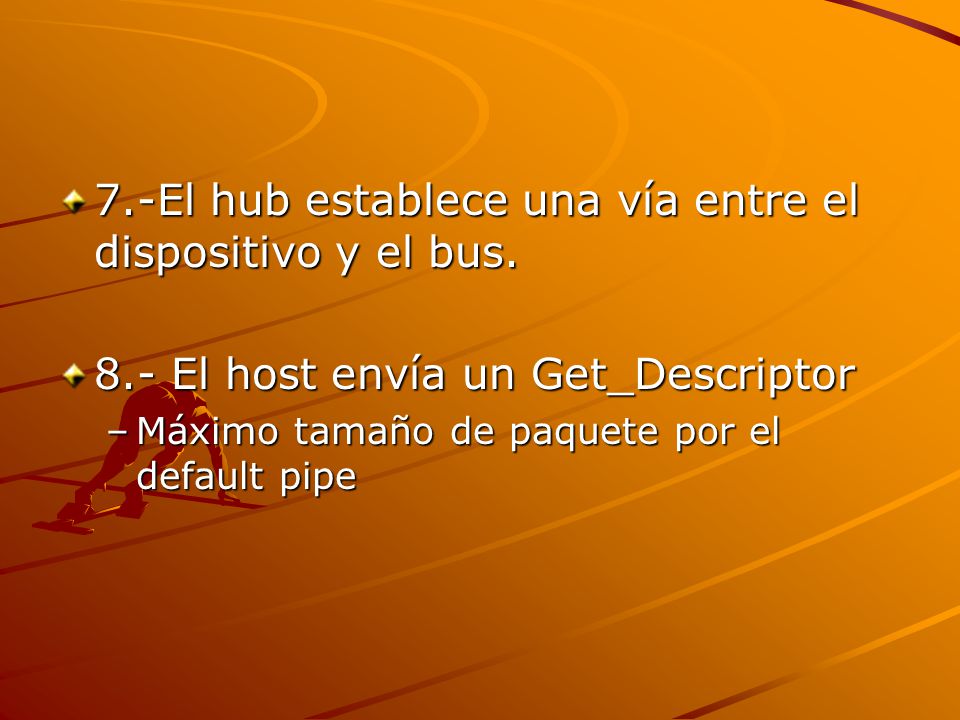

12 7.-El hub establece una vía entre el dispositivo y el bus. 8.- El host envía un Get_Descriptor –Máximo tamaño de paquete por el default pipe

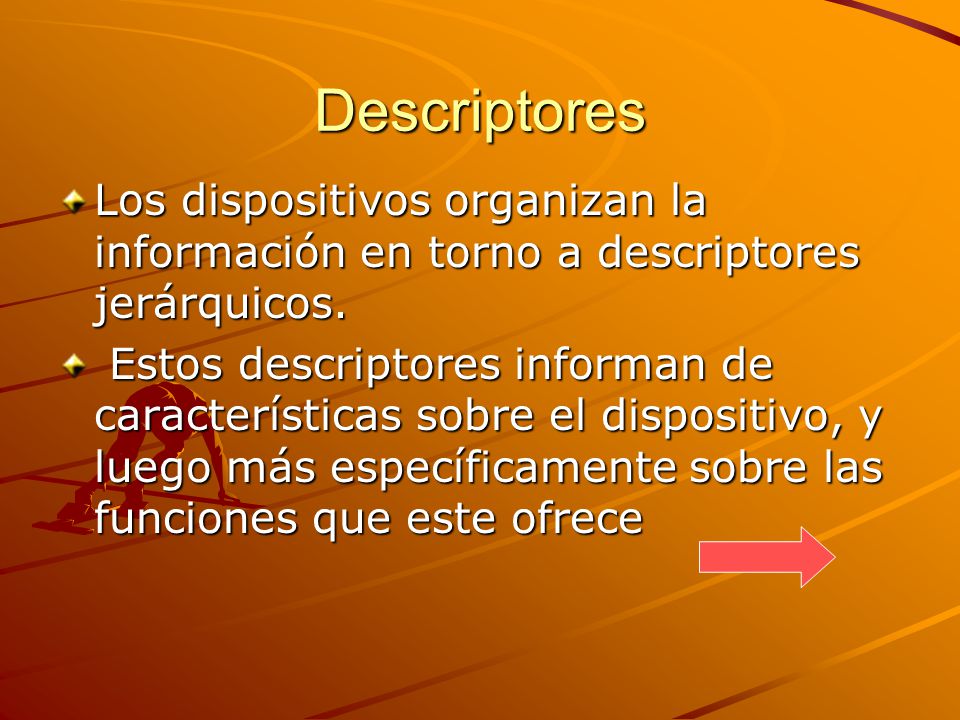

13 Descriptores Los dispositivos organizan la información en torno a descriptores jerárquicos. Estos descriptores informan de características sobre el dispositivo, y luego más específicamente sobre las funciones que este ofrece Estos descriptores informan de características sobre el dispositivo, y luego más específicamente sobre las funciones que este ofrece

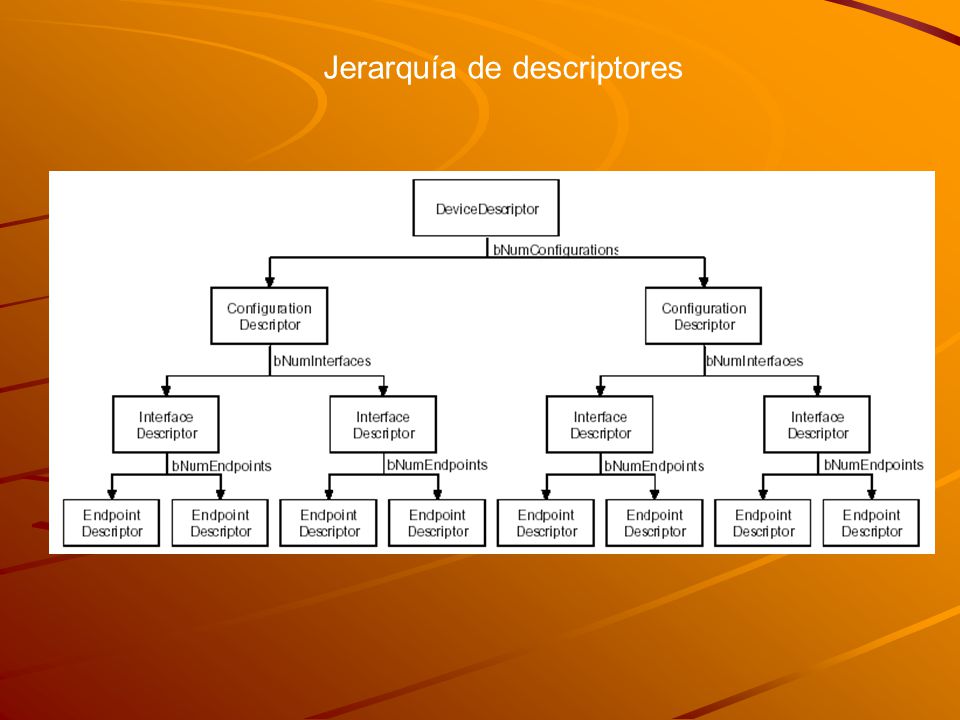

14 Jerarquía de descriptores

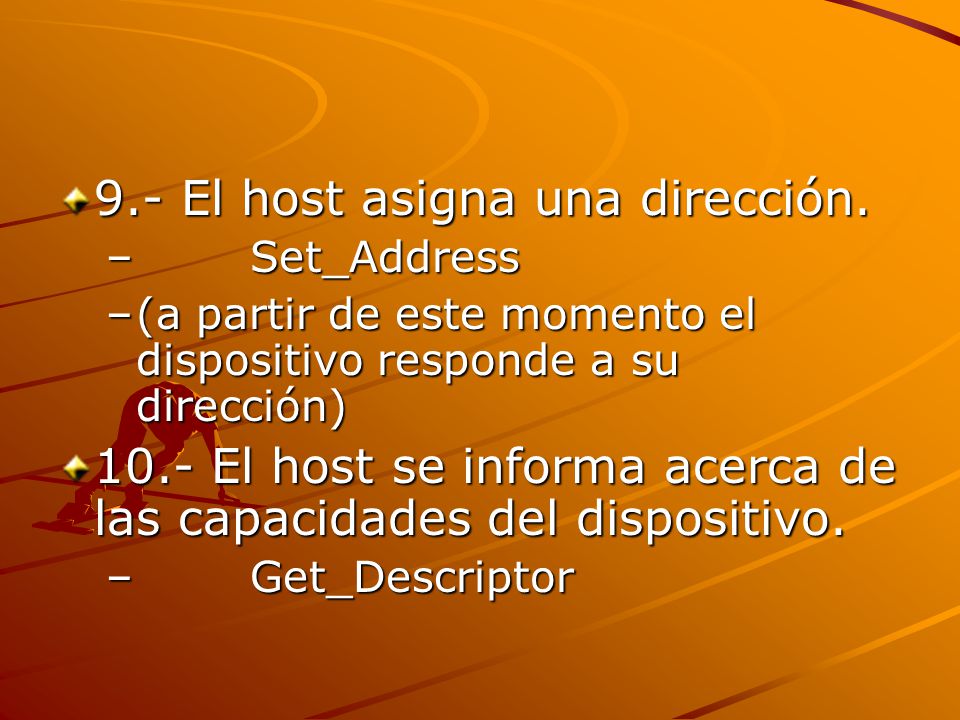

15 9.- El host asigna una dirección. –Set_Address –(a partir de este momento el dispositivo responde a su dirección) 10.- El host se informa acerca de las capacidades del dispositivo. –Get_Descriptor

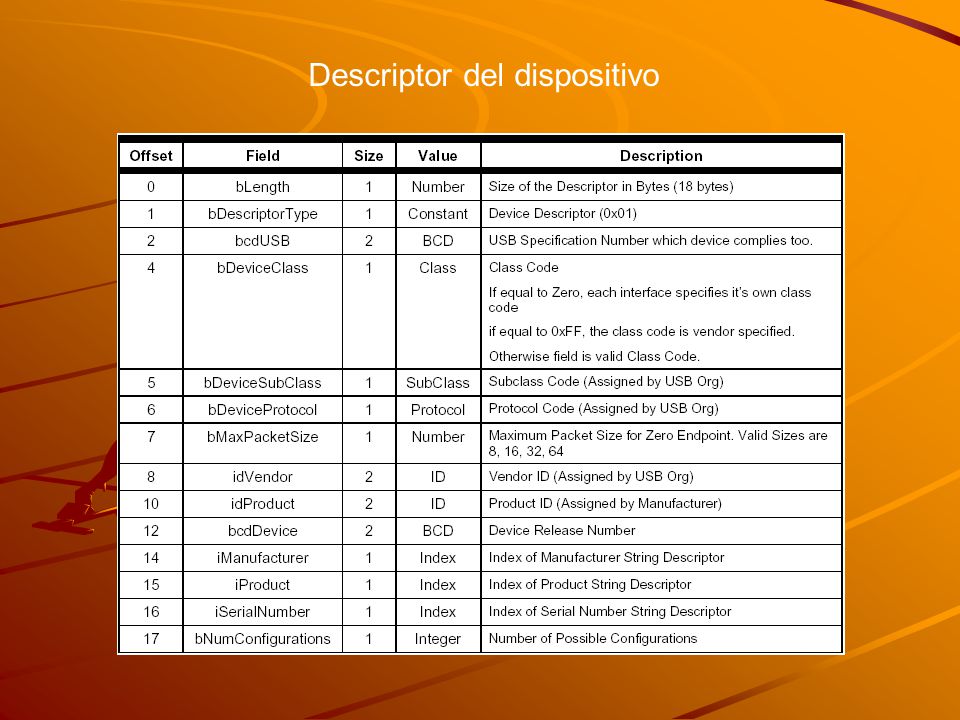

16 Descriptor del dispositivo

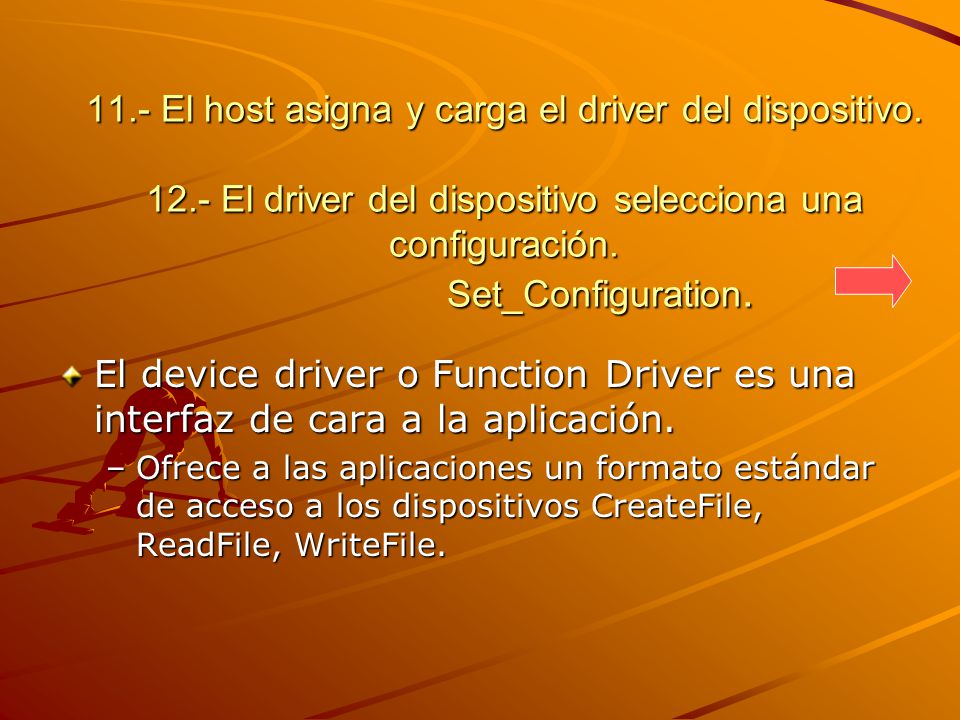

17 11.- El host asigna y carga el driver del dispositivo. 12.- El driver del dispositivo selecciona una configuración. Set_Configuration. El device driver o Function Driver es una interfaz de cara a la aplicación. –Ofrece a las aplicaciones un formato estándar de acceso a los dispositivos CreateFile, ReadFile, WriteFile.

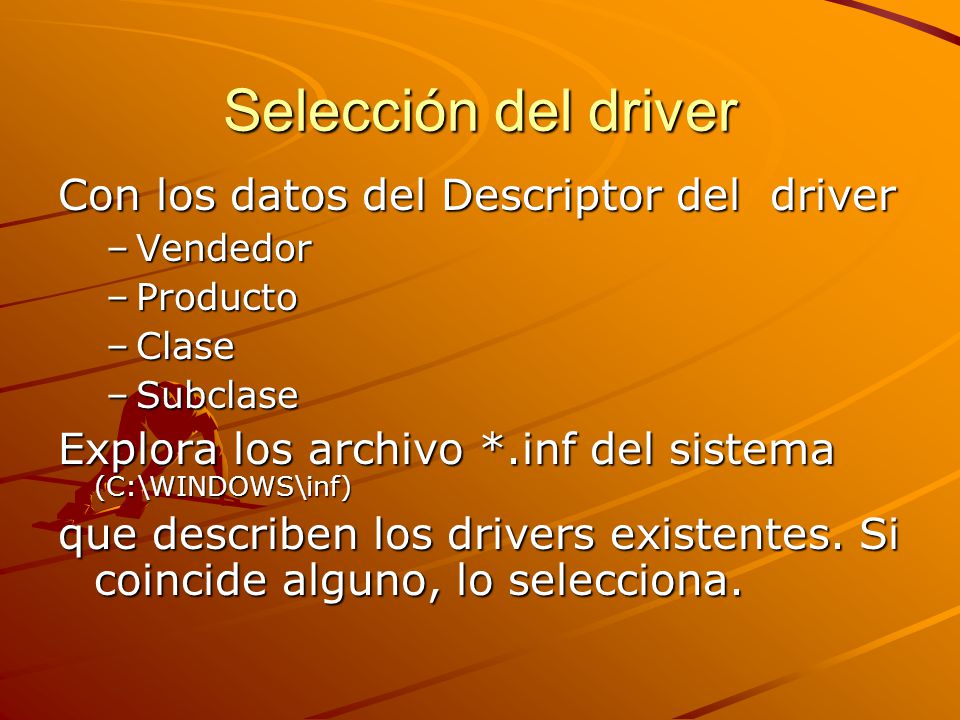

18 Selección del driver Con los datos del Descriptor del driver –Vendedor –Producto –Clase –Subclase Explora los archivo *.inf del sistema (C:\WINDOWS\inf) que describen los drivers existentes. Si coincide alguno, lo selecciona.

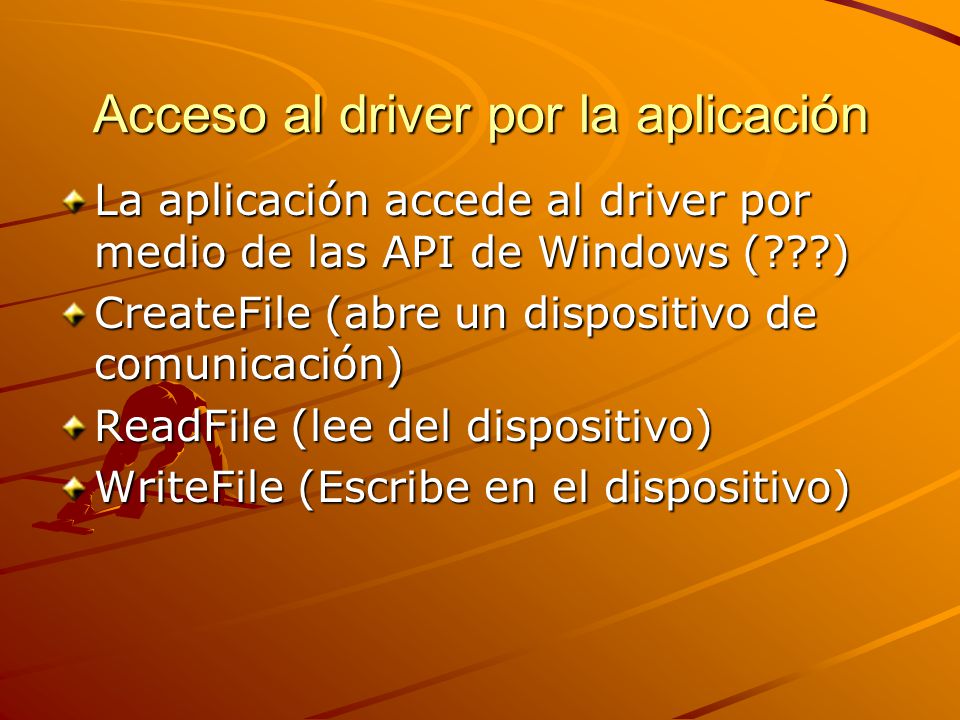

19 Acceso al driver por la aplicación La aplicación accede al driver por medio de las API de Windows (???) CreateFile (abre un dispositivo de comunicación) ReadFile (lee del dispositivo) WriteFile (Escribe en el dispositivo)

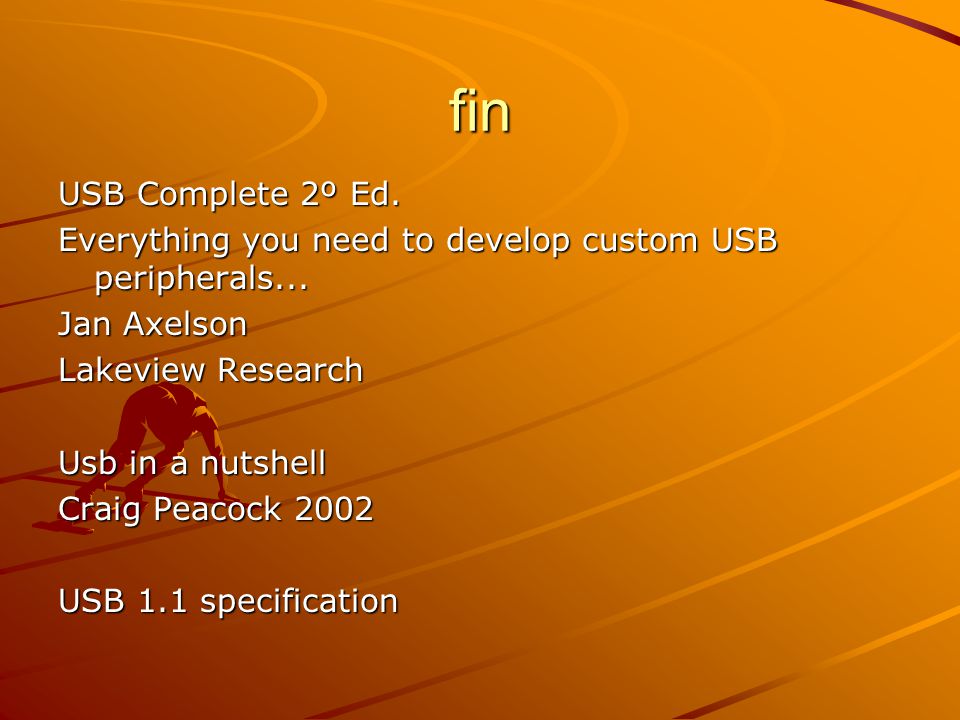

20 fin USB Complete 2º Ed. Everything you need to develop custom USB peripherals... Jan Axelson Lakeview Research Usb in a nutshell Craig Peacock 2002 USB 1.1 specification
