5.1 – Interfaces de entrada/salida

Presentación del tema: "5.1 – Interfaces de entrada/salida"— Transcripción de la presentación:

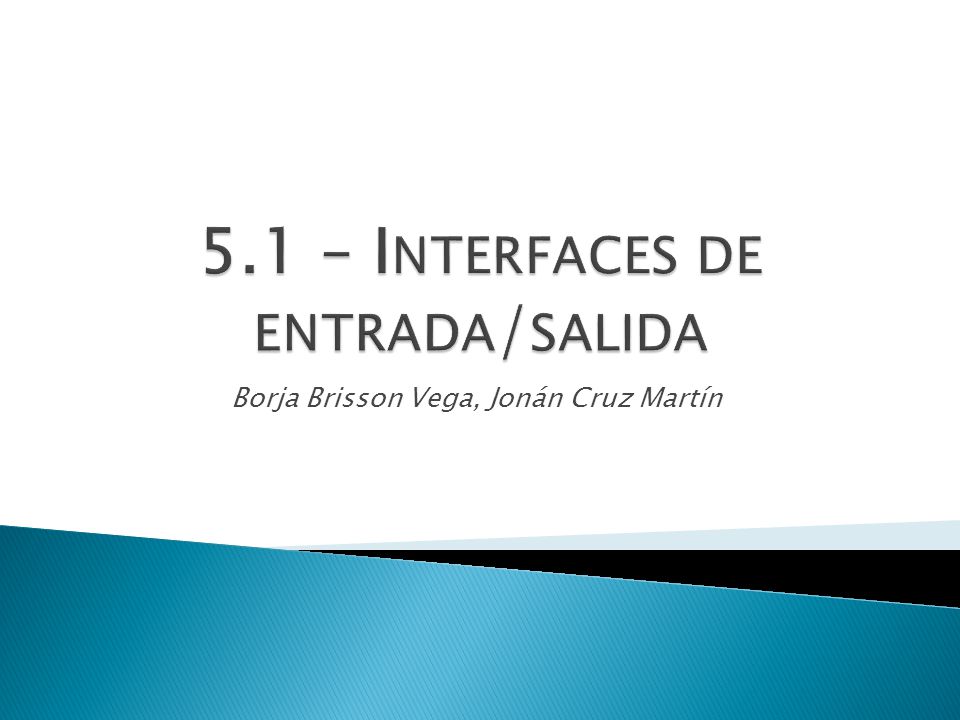

1 5.1 – Interfaces de entrada/salida
Borja Brisson Vega, Jonán Cruz Martín

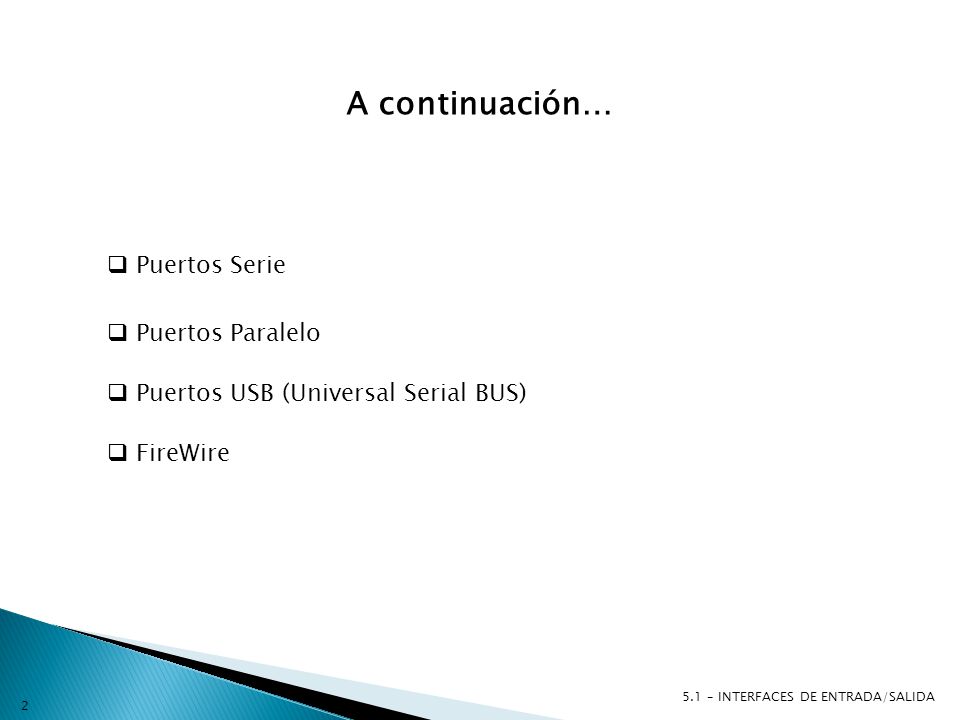

2 A continuación… Puertos Serie Puertos Paralelo
Puertos USB (Universal Serial BUS) FireWire 5.1 – INTERFACES DE ENTRADA/SALIDA

3 Puertos Serie y Paralelo
5.1 – INTERFACES DE ENTRADA/SALIDA

4 Robots 5.1 – INTERFACES DE ENTRADA/SALIDA

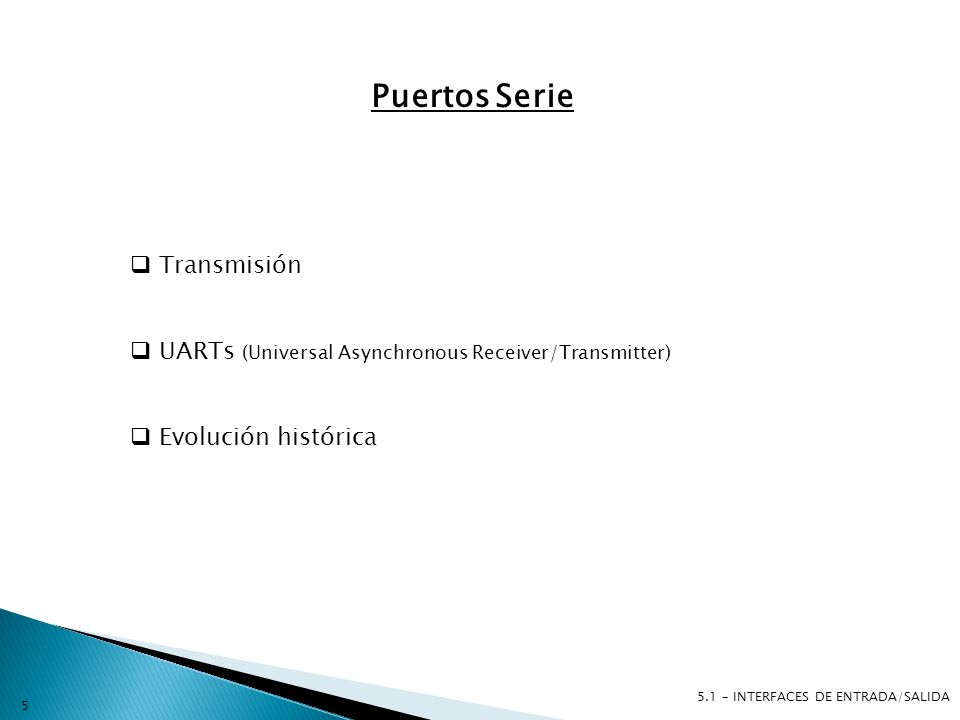

5 Puertos Serie Transmisión
UARTs (Universal Asynchronous Receiver/Transmitter) Evolución histórica 5.1 – INTERFACES DE ENTRADA/SALIDA

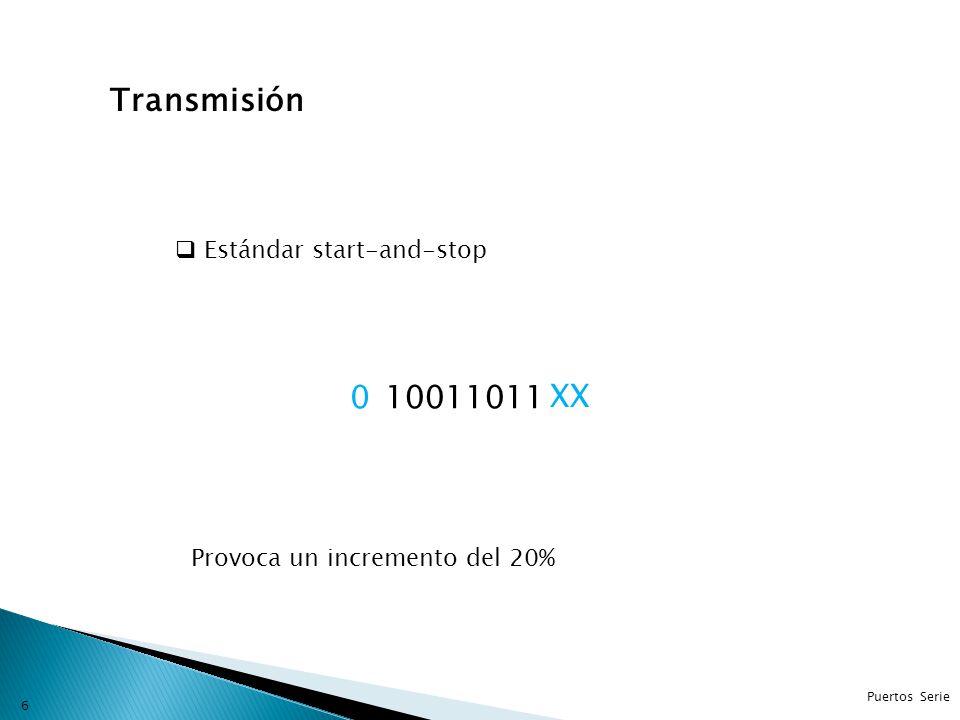

6 Transmisión 10011011 XX Estándar start-and-stop
XX Provoca un incremento del 20% Puertos Serie

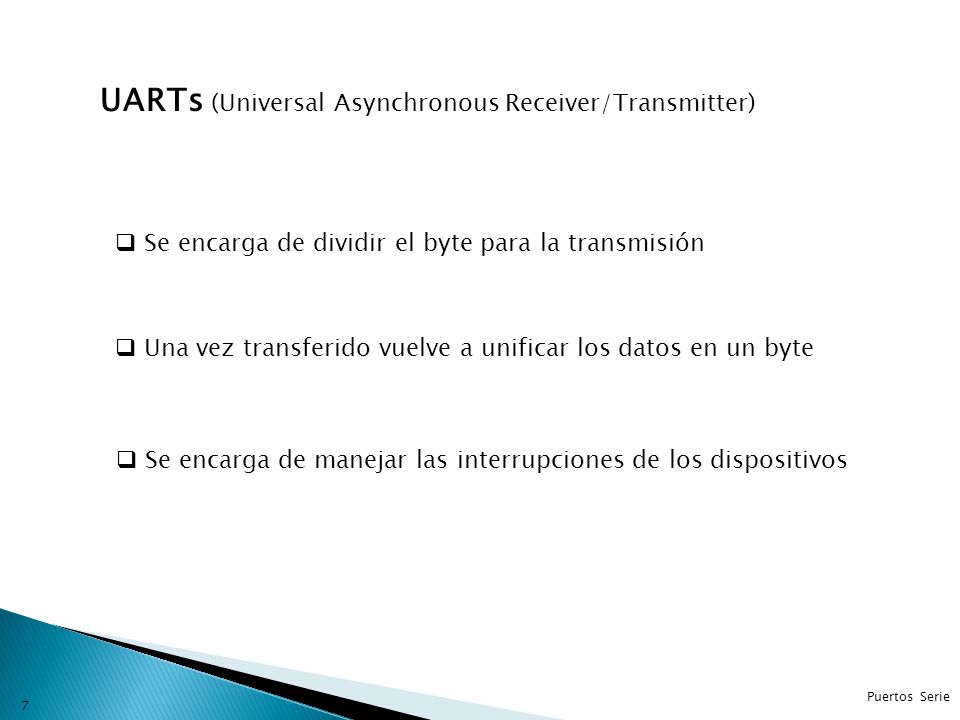

7 UARTs (Universal Asynchronous Receiver/Transmitter)
Se encarga de dividir el byte para la transmisión Una vez transferido vuelve a unificar los datos en un byte Se encarga de manejar las interrupciones de los dispositivos Puertos Serie

8 Evolución histórica 8250 8250A 8250B 16450 16550 Series
16650, 16750, y 16950 Puertos Serie

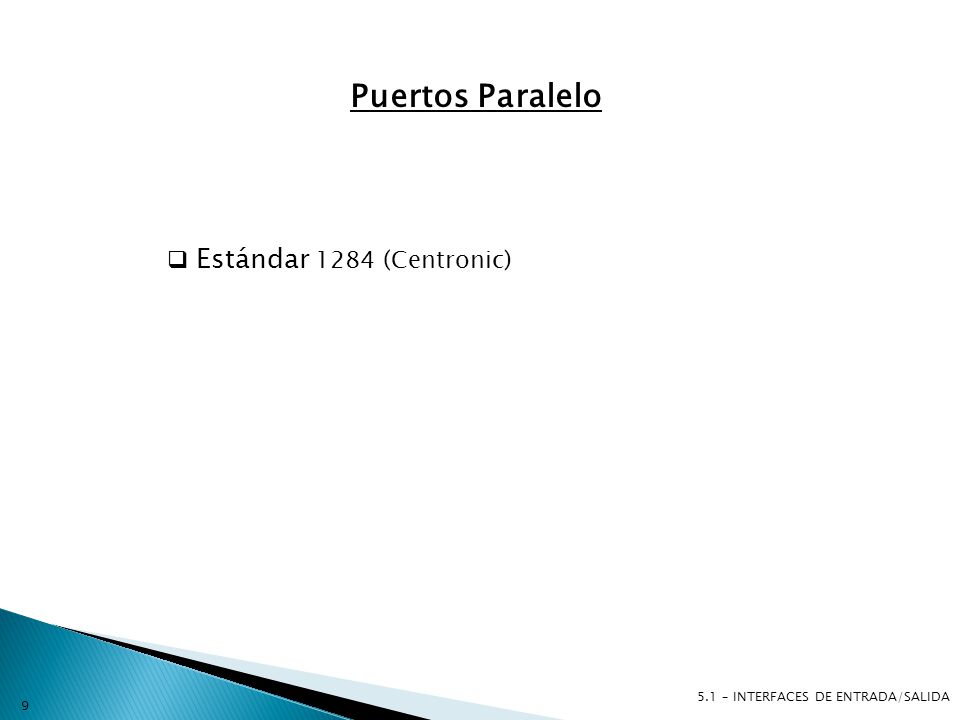

9 Puertos Paralelo Estándar 1284 (Centronic)
5.1 – INTERFACES DE ENTRADA/SALIDA

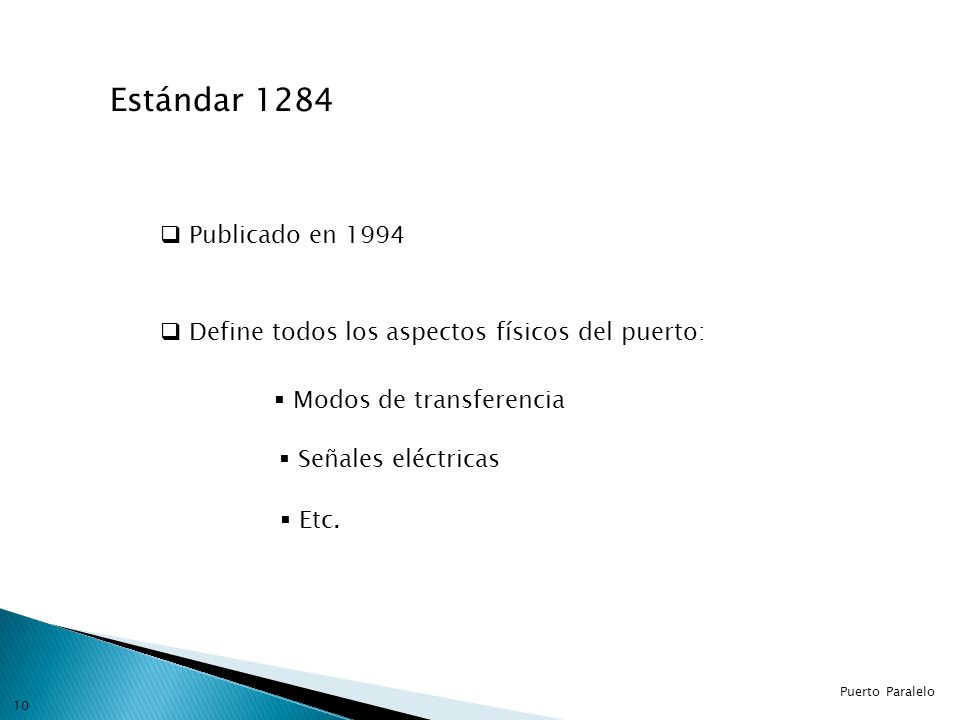

10 Estándar 1284 Publicado en 1994 Define todos los aspectos físicos del puerto: Modos de transferencia Señales eléctricas Etc. Puerto Paralelo

11 Estándar 1284 Se creó el comité 1284.3 Capa de software
Aparte de todo ello, el estándar incluye La especificación conectores La definición de cuatro tipos de puertos Puerto Paralelo

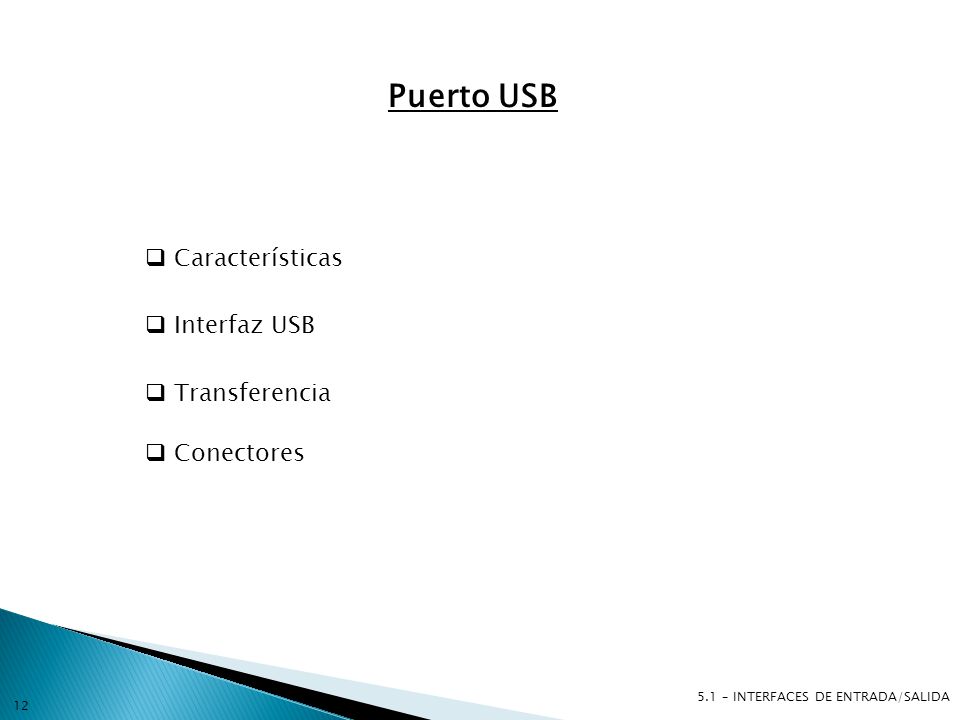

12 Puerto USB Características Interfaz USB Transferencia Conectores
5.1 – INTERFACES DE ENTRADA/SALIDA

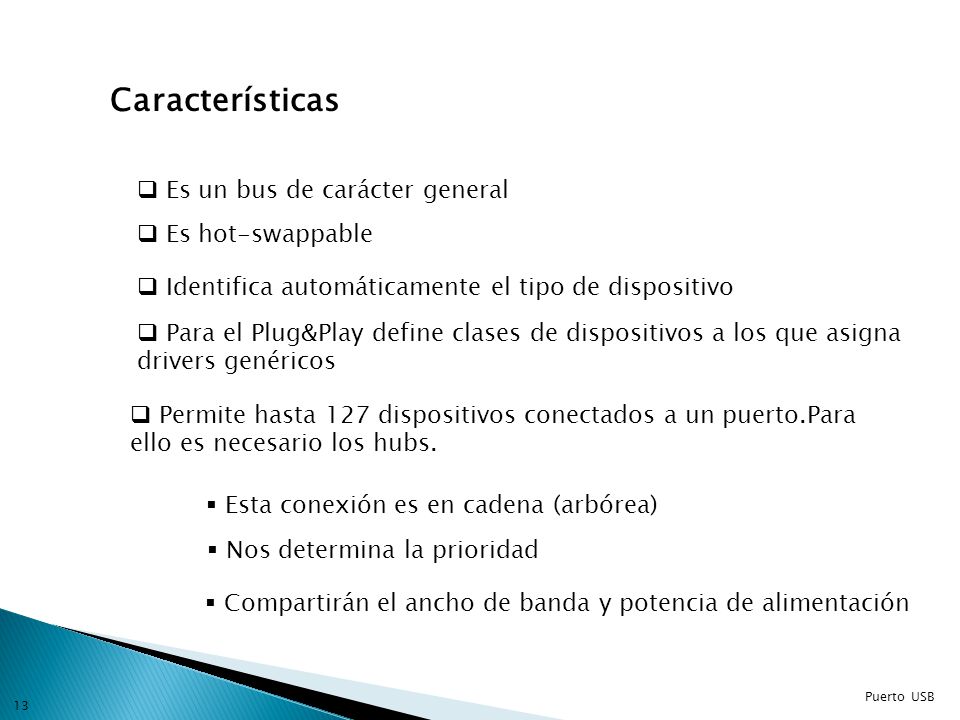

13 Características Es un bus de carácter general Es hot-swappable
Identifica automáticamente el tipo de dispositivo Para el Plug&Play define clases de dispositivos a los que asigna drivers genéricos Permite hasta 127 dispositivos conectados a un puerto.Para ello es necesario los hubs. Esta conexión es en cadena (arbórea) Nos determina la prioridad Compartirán el ancho de banda y potencia de alimentación Puerto USB

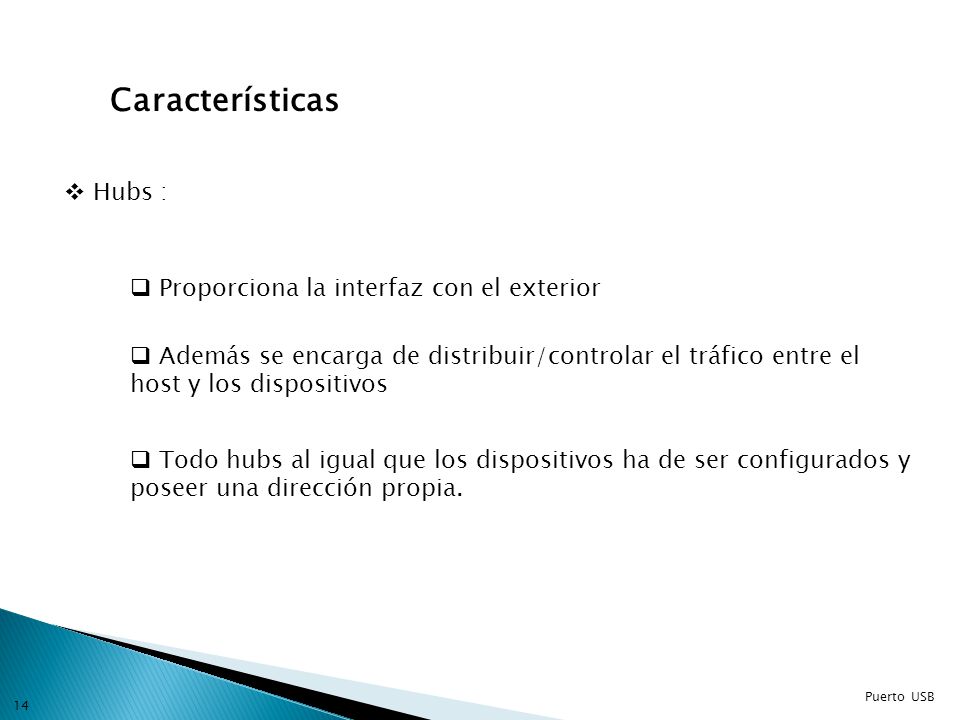

14 Características Hubs : Proporciona la interfaz con el exterior
Además se encarga de distribuir/controlar el tráfico entre el host y los dispositivos Todo hubs al igual que los dispositivos ha de ser configurados y poseer una dirección propia. Puerto USB

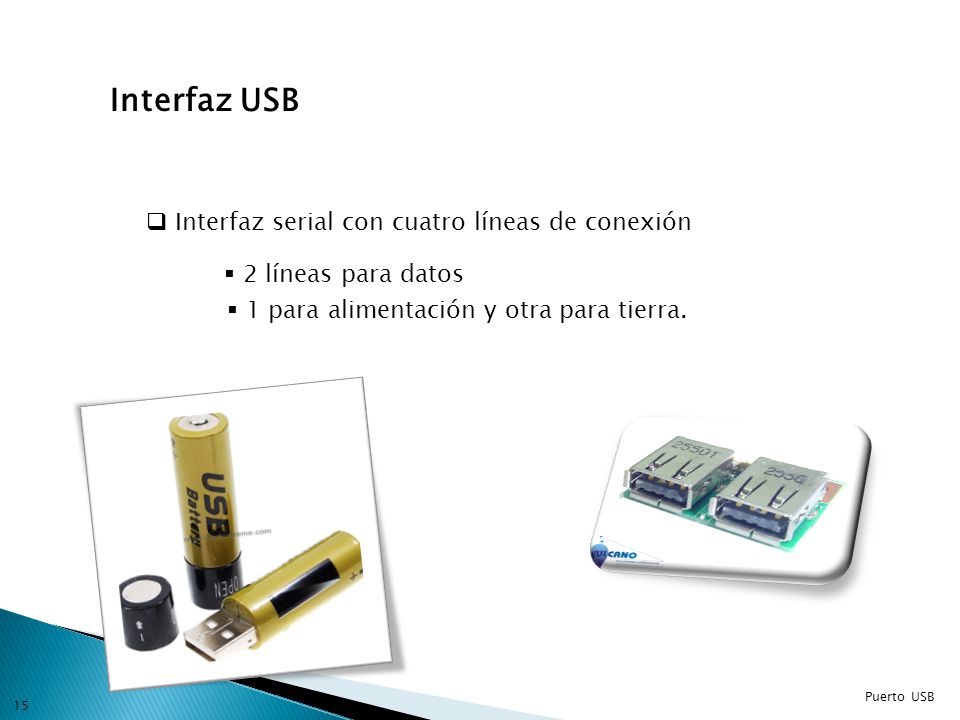

15 Interfaz USB Interfaz serial con cuatro líneas de conexión
2 líneas para datos 1 para alimentación y otra para tierra. Puerto USB

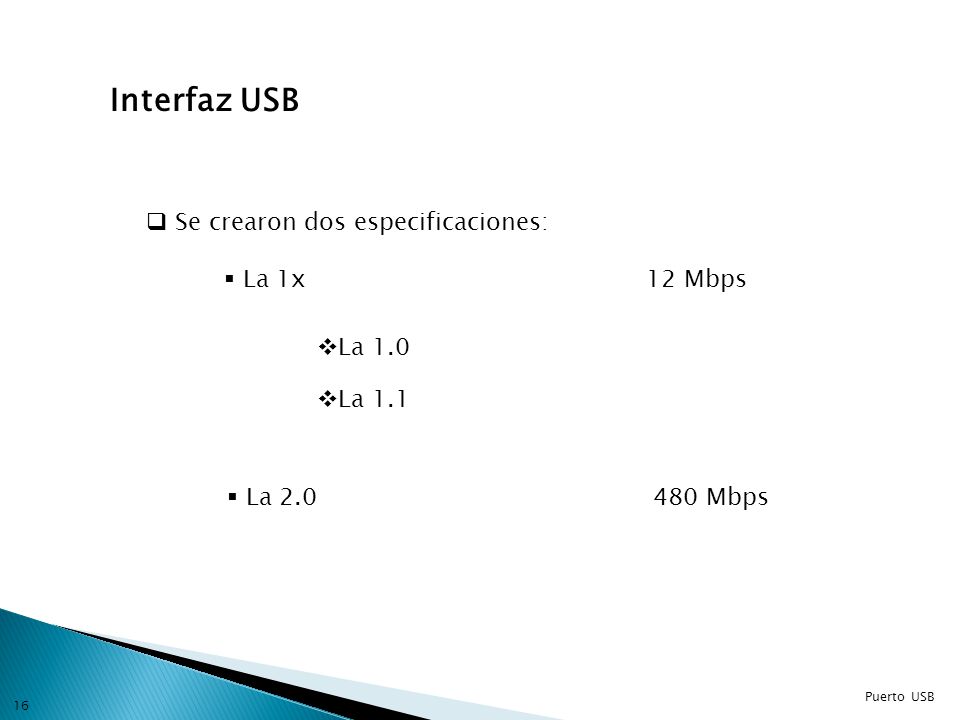

16 Interfaz USB Se crearon dos especificaciones: La 1x 12 Mbps La 1.0
Puerto USB

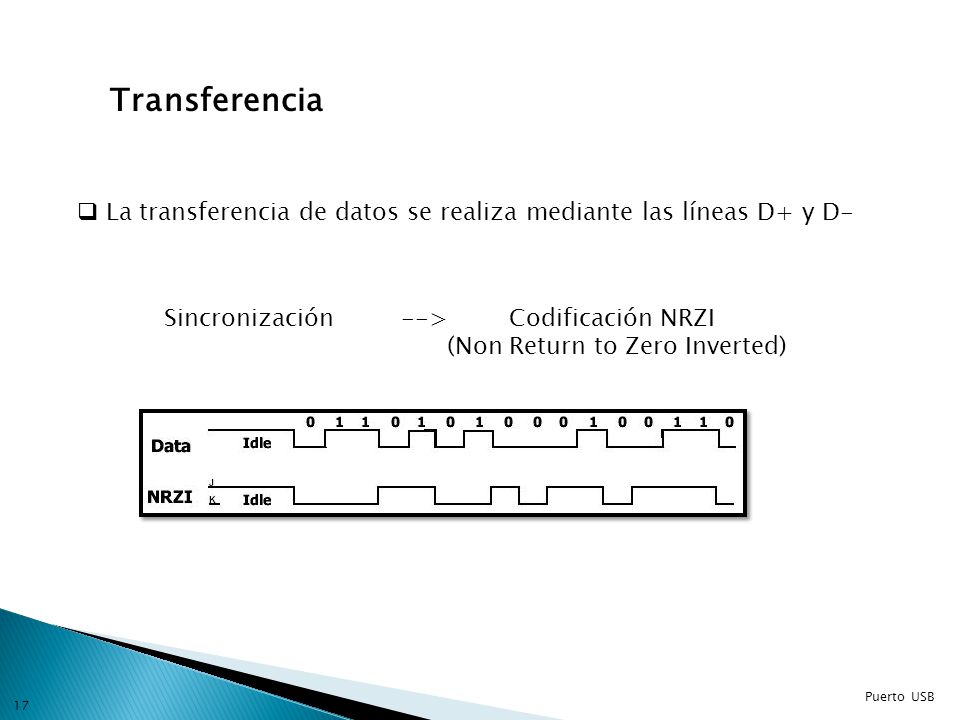

17 Transferencia La transferencia de datos se realiza mediante las líneas D+ y D- Sincronización --> Codificación NRZI (Non Return to Zero Inverted) Puerto USB

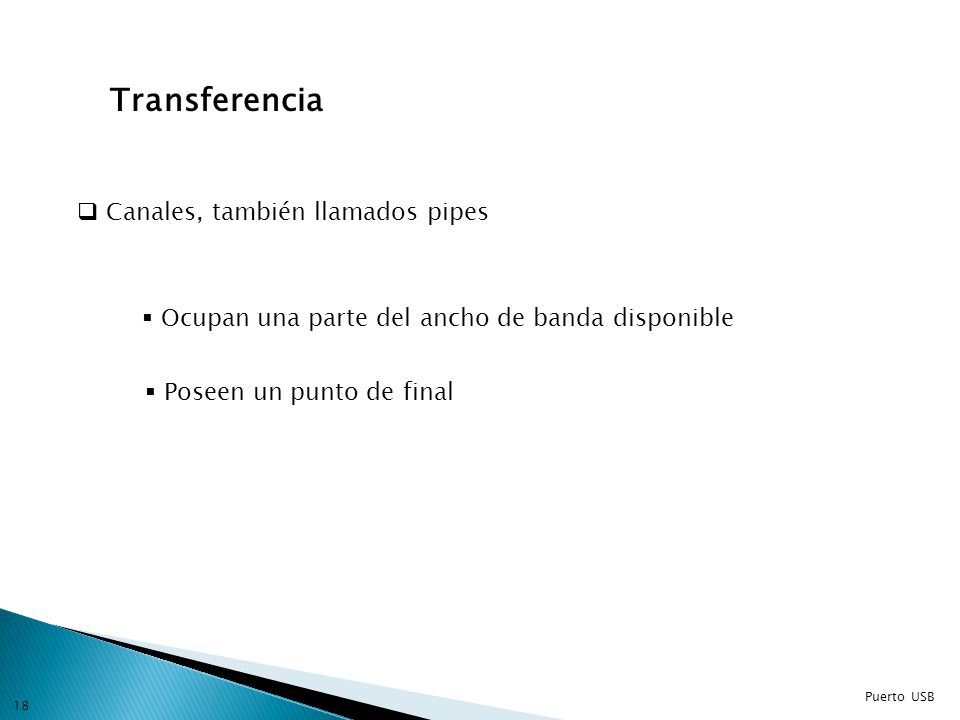

18 Transferencia Canales, también llamados pipes
Ocupan una parte del ancho de banda disponible Poseen un punto de final Puerto USB

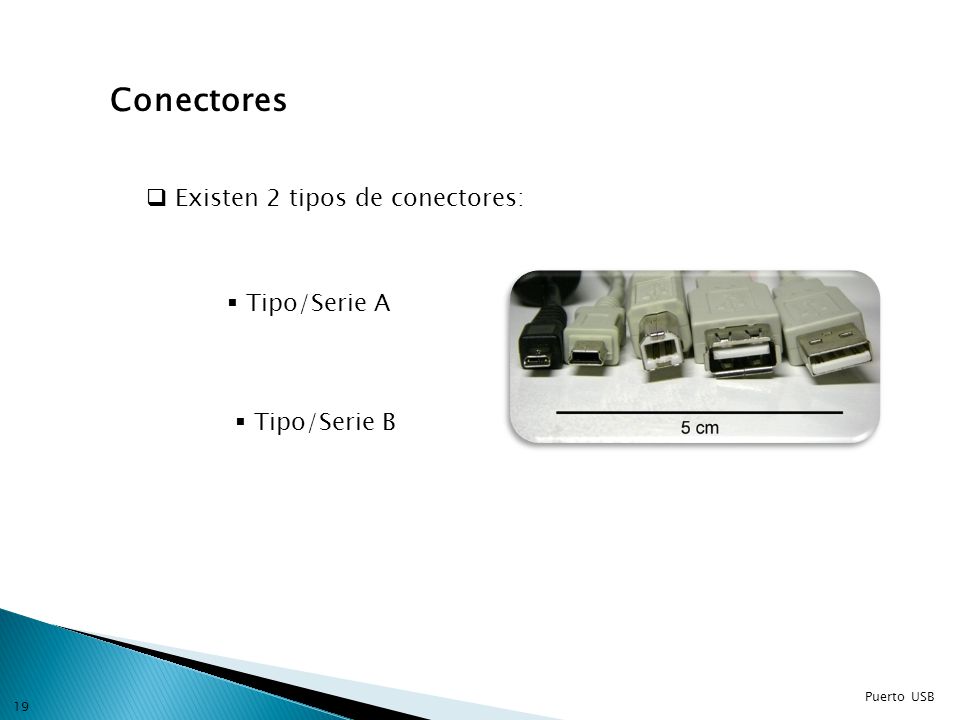

19 Conectores Existen 2 tipos de conectores: Tipo/Serie A Tipo/Serie B
Puerto USB

20 Conectores Existen 2 tipos de conectores: Tipo/Serie A Puerto USB

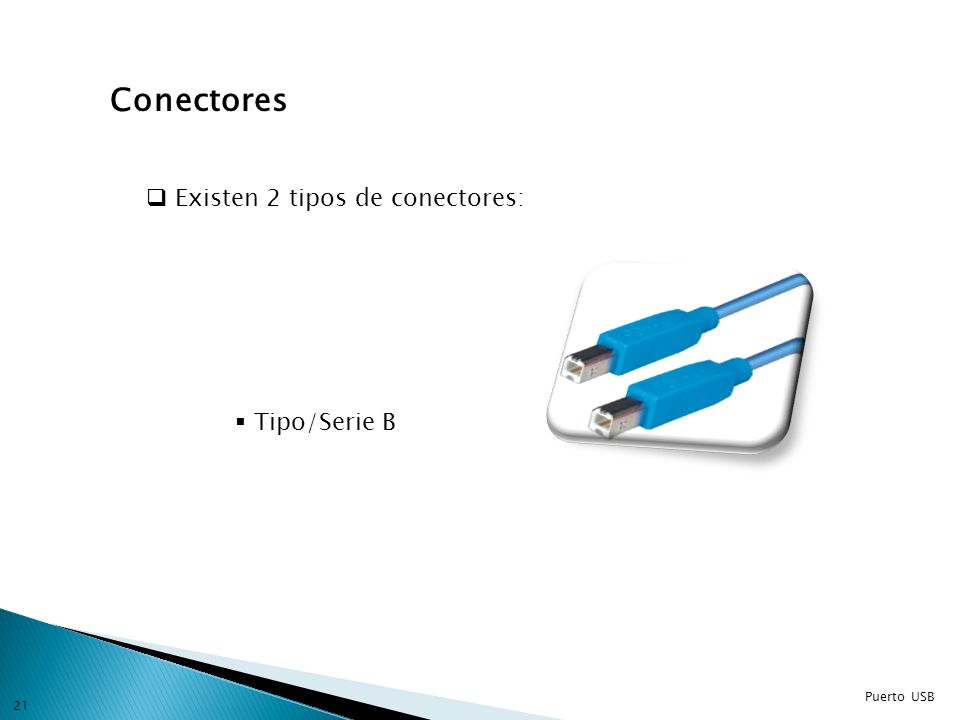

21 Conectores Existen 2 tipos de conectores: Tipo/Serie B Puerto USB

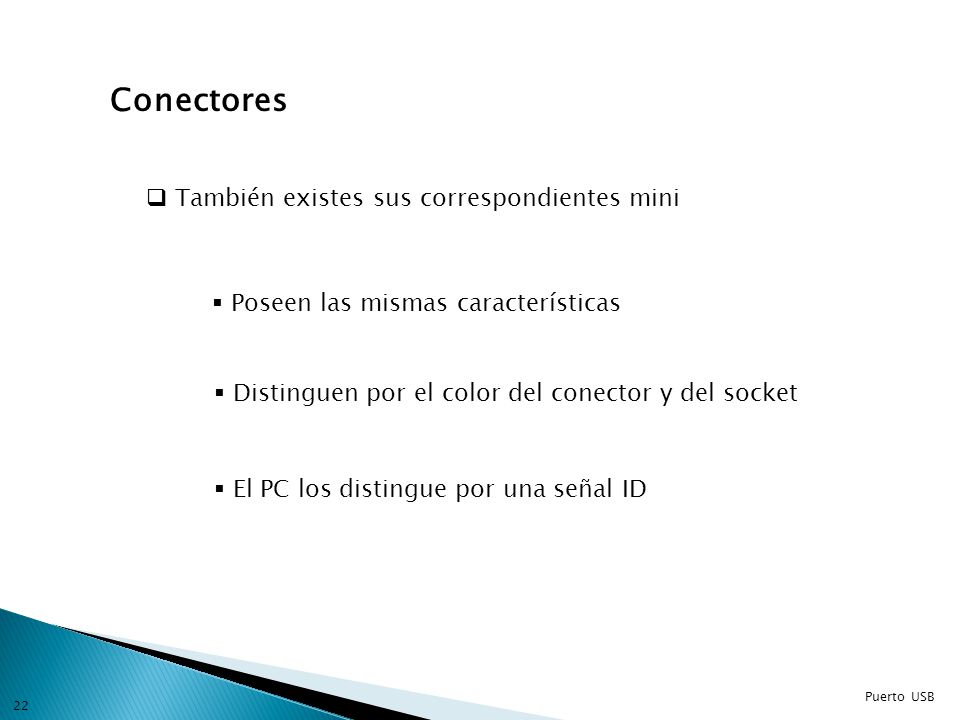

22 Conectores También existes sus correspondientes mini
Poseen las mismas características Distinguen por el color del conector y del socket El PC los distingue por una señal ID Puerto USB

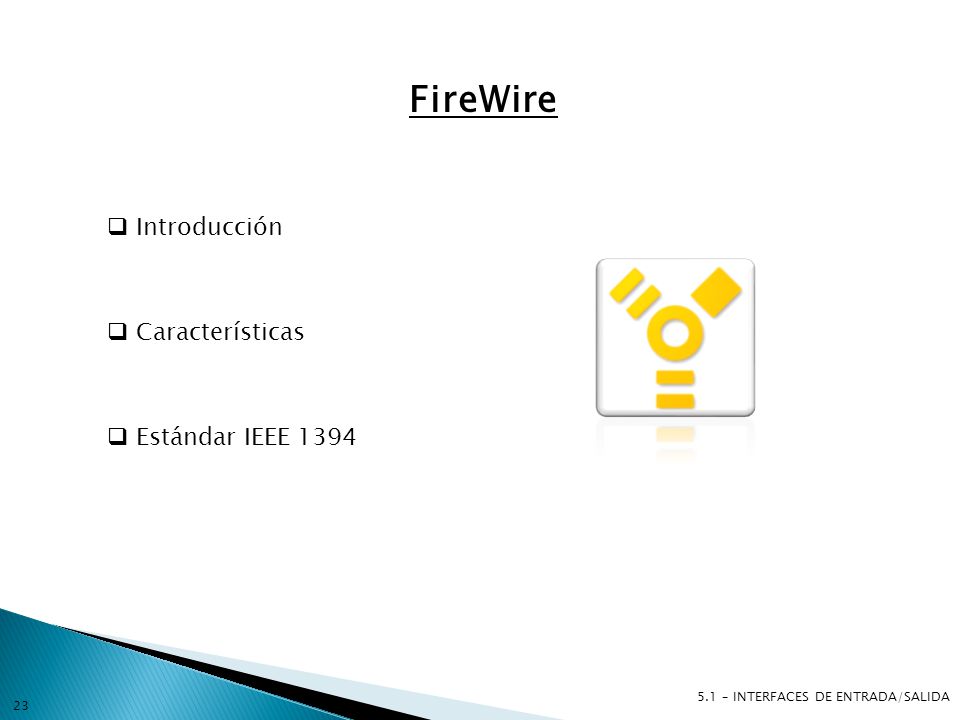

23 FireWire Introducción Características Estándar IEEE 1394
5.1 – INTERFACES DE ENTRADA/SALIDA

24 Introducción Se trata de un bus serial
Por lo que no necesita sincronización No necesita protección Fácil de implementar Alcanza velocidades muy altas Mbps FireWire

25 Características Es capaz de direccionar 63 dispositivos
Utiliza la tecnología Plug&Play Es hot-swappable No requiere el PC como intermediario Se utilizan en aplicaciones de video, sonido e imagen Cables: trenzado, cobre, fibra óptica… FireWire

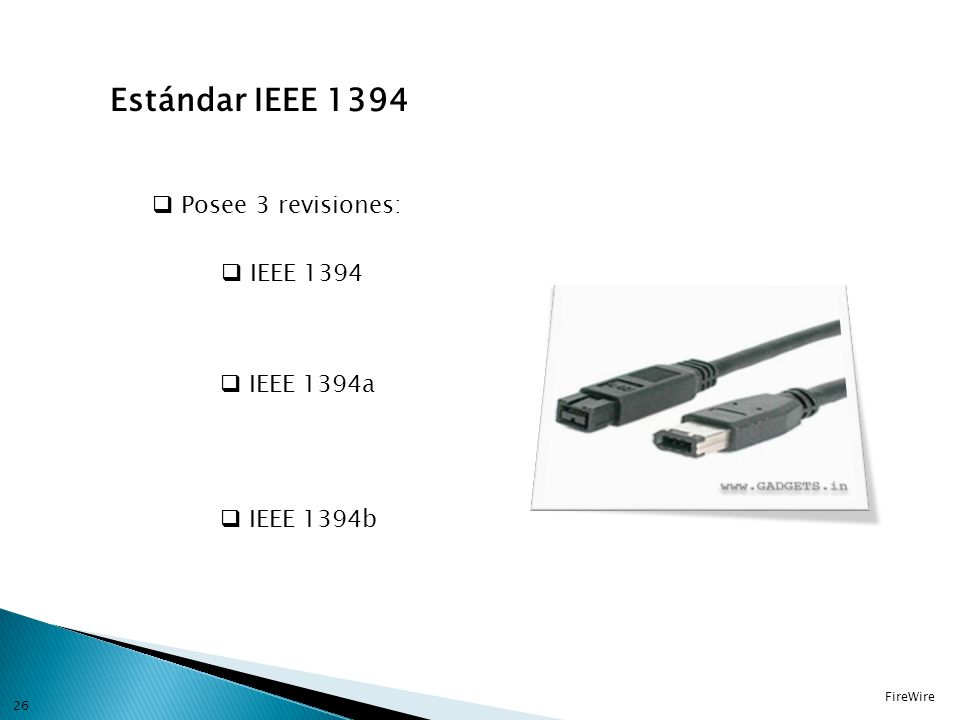

26 Estándar IEEE 1394 Posee 3 revisiones: IEEE 1394 IEEE 1394a IEEE 1394b
FireWire

27 Estándar IEEE 1394 Posee 3 revisiones: IEEE 1394 IEEE 1394a 6 pines
IEEE 1394b FireWire

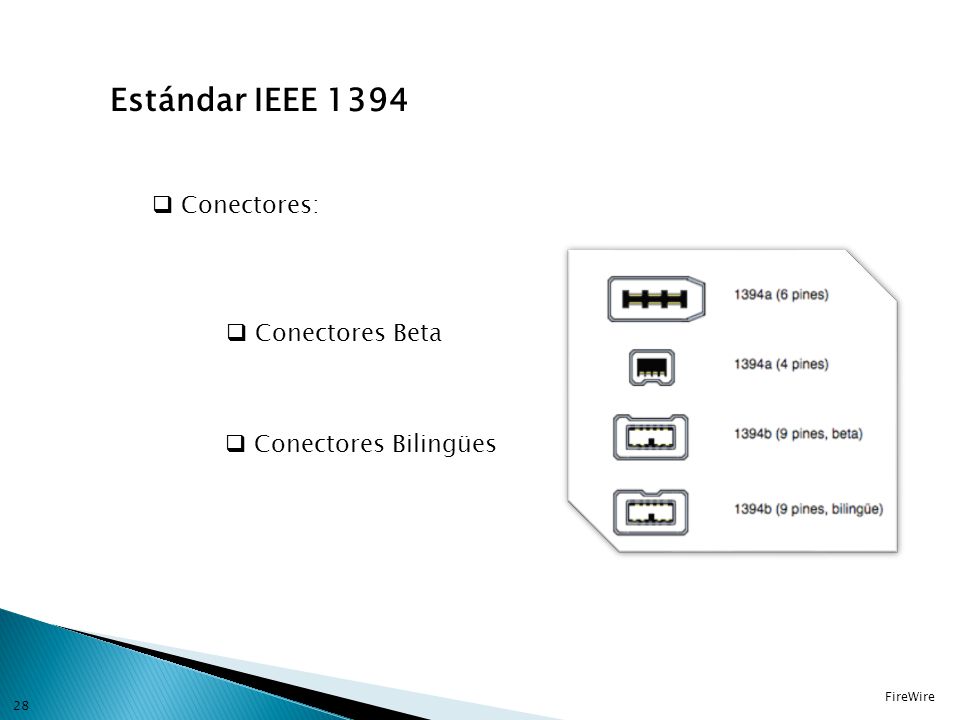

28 Estándar IEEE 1394 Conectores: Conectores Beta Conectores Bilingües
FireWire

29 Estándar IEEE 1394 Especifica un conjunto de protocolos divididos en capas Capa Física Capa de enlace Capa de transacción FireWire

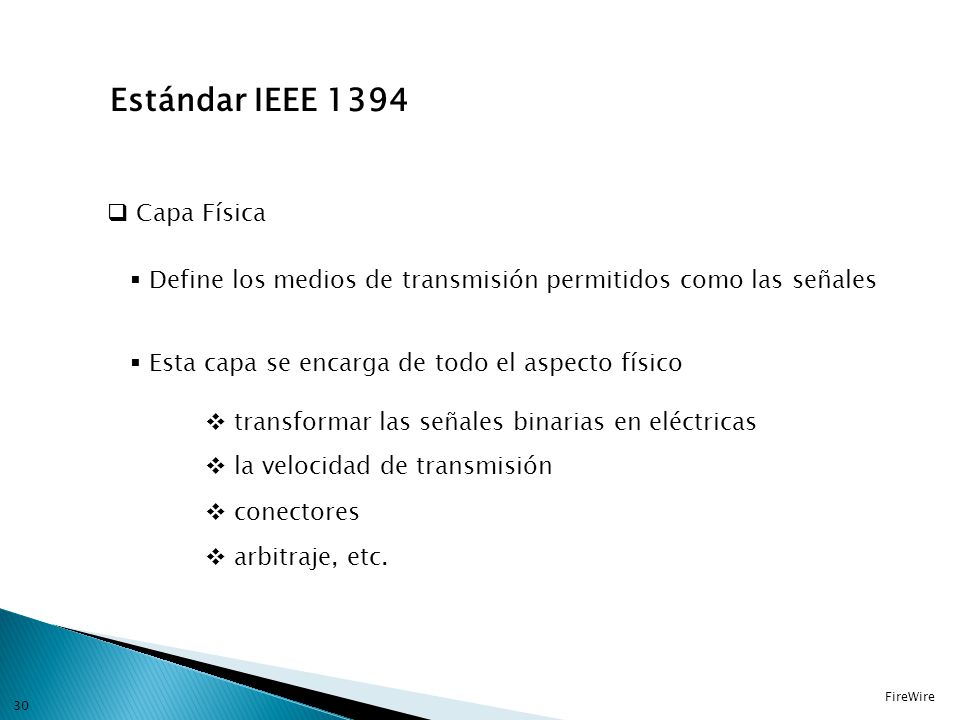

30 Estándar IEEE 1394 Capa Física
Define los medios de transmisión permitidos como las señales Esta capa se encarga de todo el aspecto físico transformar las señales binarias en eléctricas la velocidad de transmisión conectores arbitraje, etc. FireWire

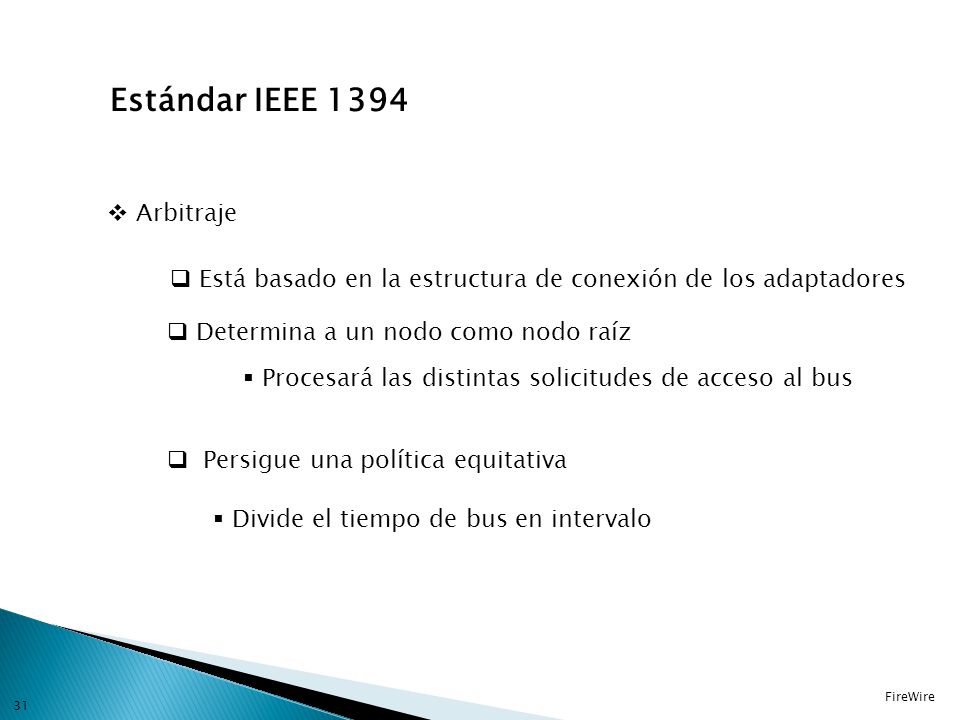

31 Estándar IEEE 1394 Arbitraje
Está basado en la estructura de conexión de los adaptadores Determina a un nodo como nodo raíz Procesará las distintas solicitudes de acceso al bus Persigue una política equitativa Divide el tiempo de bus en intervalo FireWire

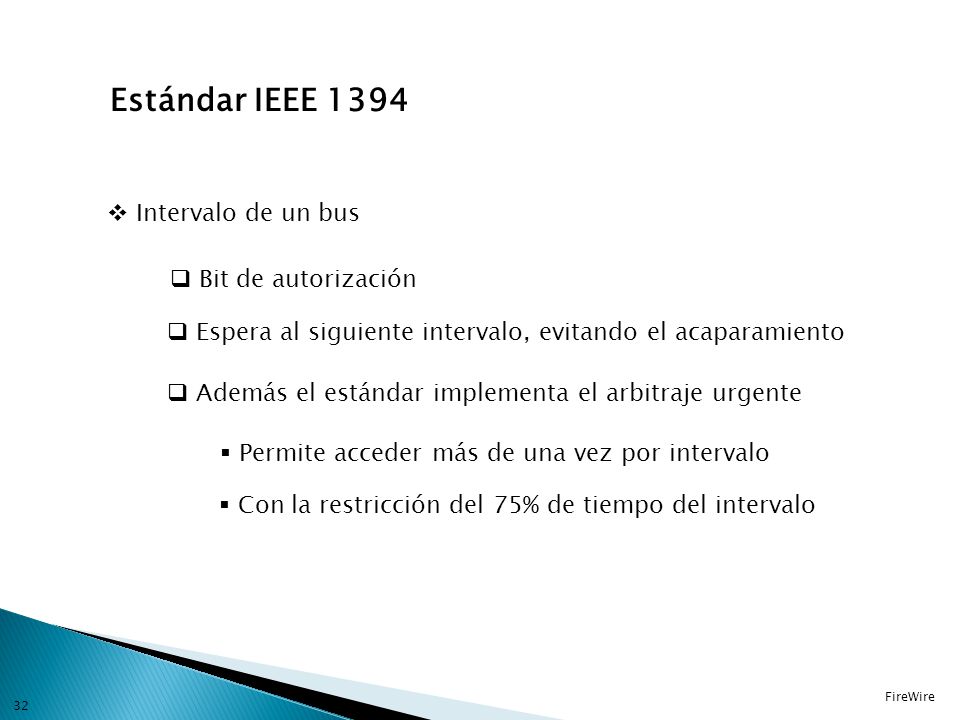

32 Estándar IEEE 1394 Intervalo de un bus Bit de autorización
Espera al siguiente intervalo, evitando el acaparamiento Además el estándar implementa el arbitraje urgente Permite acceder más de una vez por intervalo Con la restricción del 75% de tiempo del intervalo FireWire

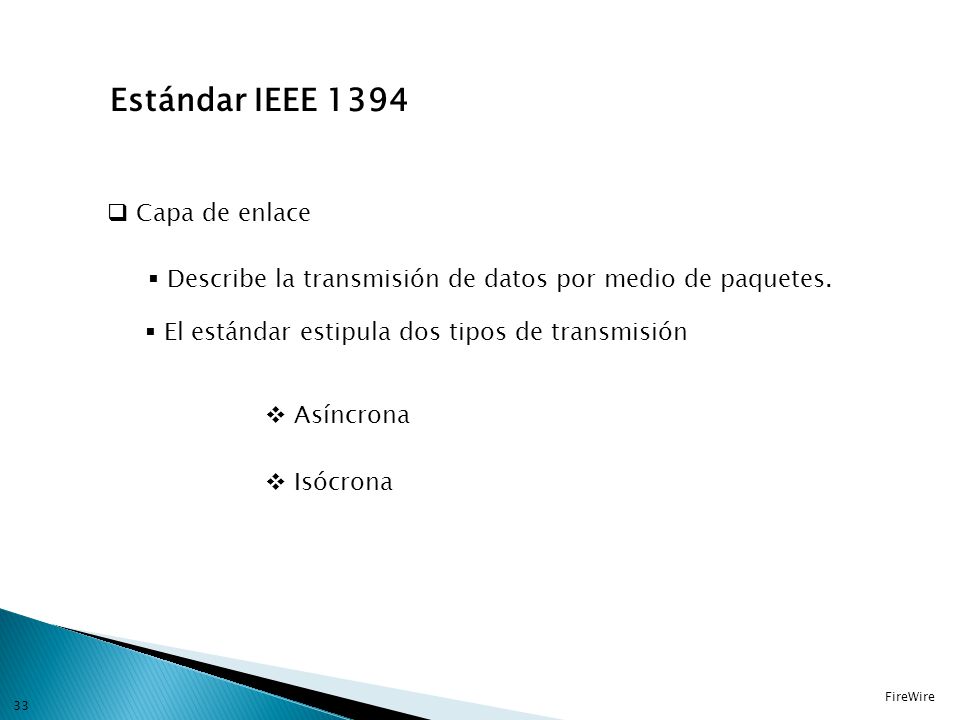

33 Estándar IEEE 1394 Capa de enlace
Describe la transmisión de datos por medio de paquetes. El estándar estipula dos tipos de transmisión Asíncrona Isócrona FireWire

34 Estándar IEEE 1394 Capa de enlace
Describe la transmisión de datos por medio de paquetes. El estándar estipula dos tipos de transmisión Asíncrona: se utiliza para datos que no necesitan una velocidad de transferencia fija. FireWire

35 Estándar IEEE 1394 Capa de enlace
Describe la transmisión de datos por medio de paquetes. El estándar estipula dos tipos de transmisión Isócrona: se utiliza con los dispositivos que generan datos de manera regular para garantizar cierta velocidad. FireWire

36 Estándar IEEE 1394 Capa de transacción
Define un protocolo solicitud-respuesta Ocultando los detalles de las capas inferiores. FireWire

37 Conclusiones Tener claro el desuso y la poca eficacia de los puertos serie y paralelo Comprender del porque de la aparición del USB y FireWire Ver las posibilidades del FireWire Entender la filosofía que se ha tomado con el tiempo 5.1 – INTERFACES DE ENTRADA/SALIDA

38 FIN 5.1 – INTERFACES DE ENTRADA/SALIDA
