2 Taladro Los taladros son instrumentos que se utilizan para llevar a cabo la operación de taladrar, esta operación tienen como objetivo producir agujeros de forma cilíndrica en una pieza determinada.

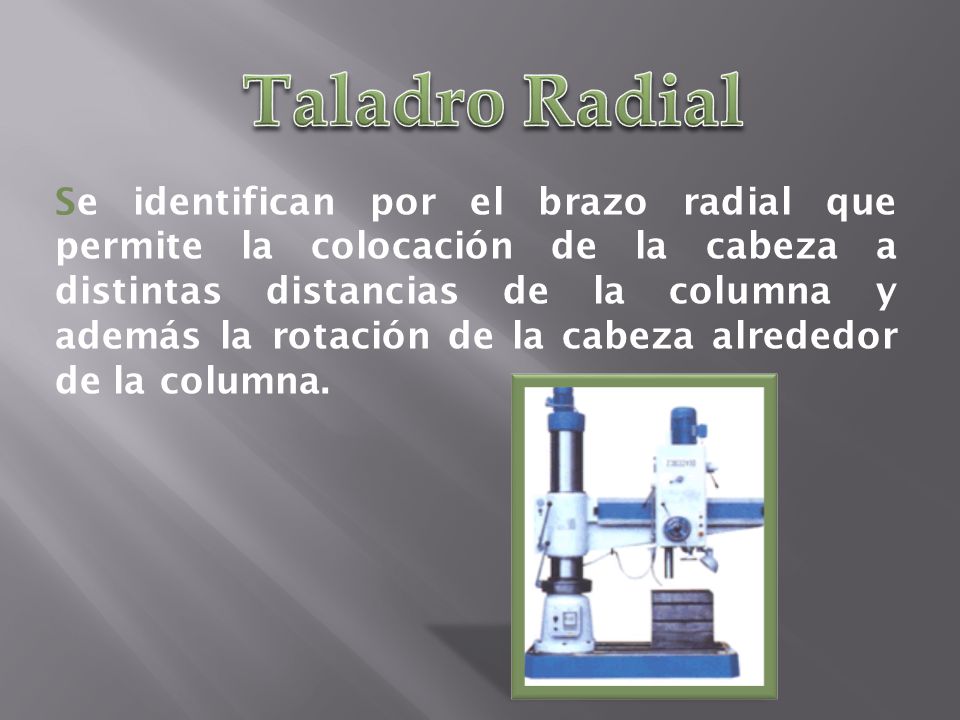

3 Taladro Radial Se identifican por el brazo radial que permite la colocación de la cabeza a distintas distancias de la columna y además la rotación de la cabeza alrededor de la columna.

4 Característica Descripción
Máquina de gran tamaño que mueve su cabezal, su mesa de trabajo y el husillo principal con motores independientes. También puede girar por lo menos 90° su cabezal, con lo que se pueden ejecutar barrenos de manera horizontal o inclinada. Descripción Máquina con una base muy robusta sobre la cual se colocan la mesa de trabajo y sus aditamentos. También en la base se sustenta la columna, la que es de gran tamaño. En la columna se ubica un brazo que sostiene al cabezal principal con sus aditamentos y motor.

5 Principales Componentes
Del Taladro Radial: La Base La columna El Brazo La Cabeza

6 Tipos de Taladros Radiales
Taladros radiales estándar Taladros radiales de husillo horizontal Taladros radiales universales

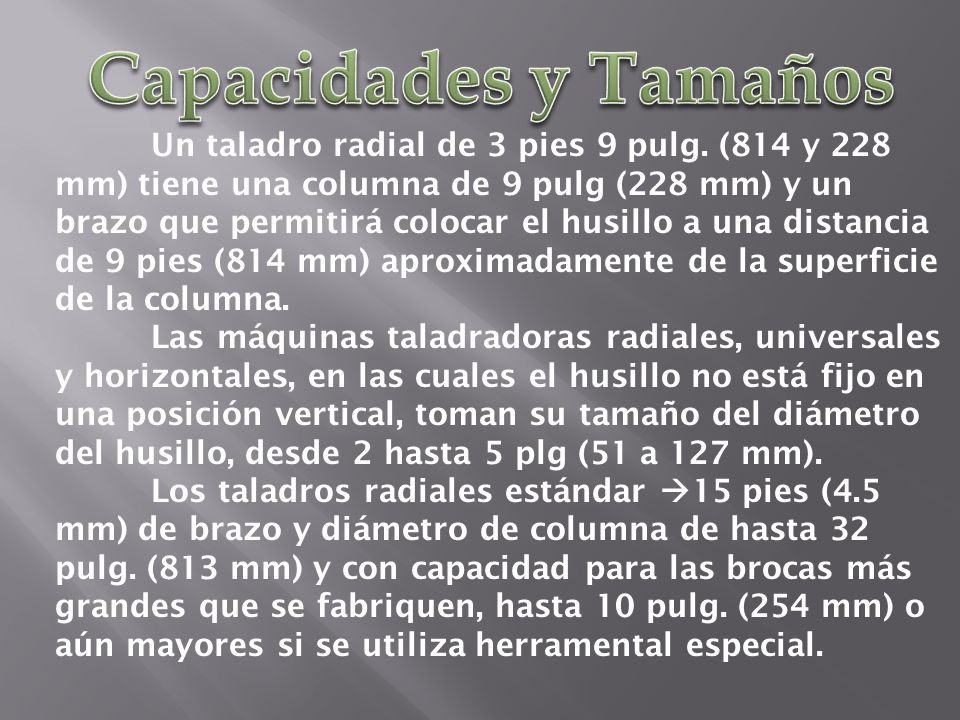

7 Capacidades y Tamaños Un taladro radial de 3 pies 9 pulg. (814 y 228 mm) tiene una columna de 9 pulg (228 mm) y un brazo que permitirá colocar el husillo a una distancia de 9 pies (814 mm) aproximadamente de la superficie de la columna. Las máquinas taladradoras radiales, universales y horizontales, en las cuales el husillo no está fijo en una posición vertical, toman su tamaño del diámetro del husillo, desde 2 hasta 5 plg (51 a 127 mm). Los taladros radiales estándar 15 pies (4.5 mm) de brazo y diámetro de columna de hasta 32 pulg. (813 mm) y con capacidad para las brocas más grandes que se fabriquen, hasta 10 pulg. (254 mm) o aún mayores si se utiliza herramental especial.

8 Herramientas y Accesorios

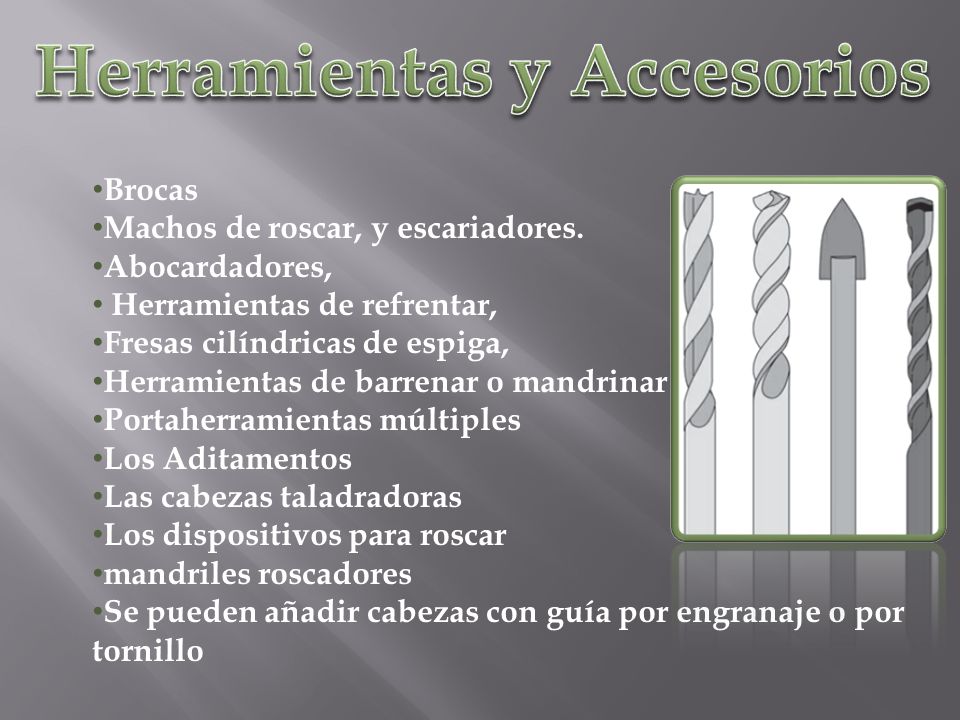

Brocas Machos de roscar, y escariadores. Abocardadores, Herramientas de refrentar, Fresas cilíndricas de espiga, Herramientas de barrenar o mandrinar Portaherramientas múltiples Los Aditamentos Las cabezas taladradoras Los dispositivos para roscar mandriles roscadores Se pueden añadir cabezas con guía por engranaje o por tornillo

9 Herramientas y Elementos

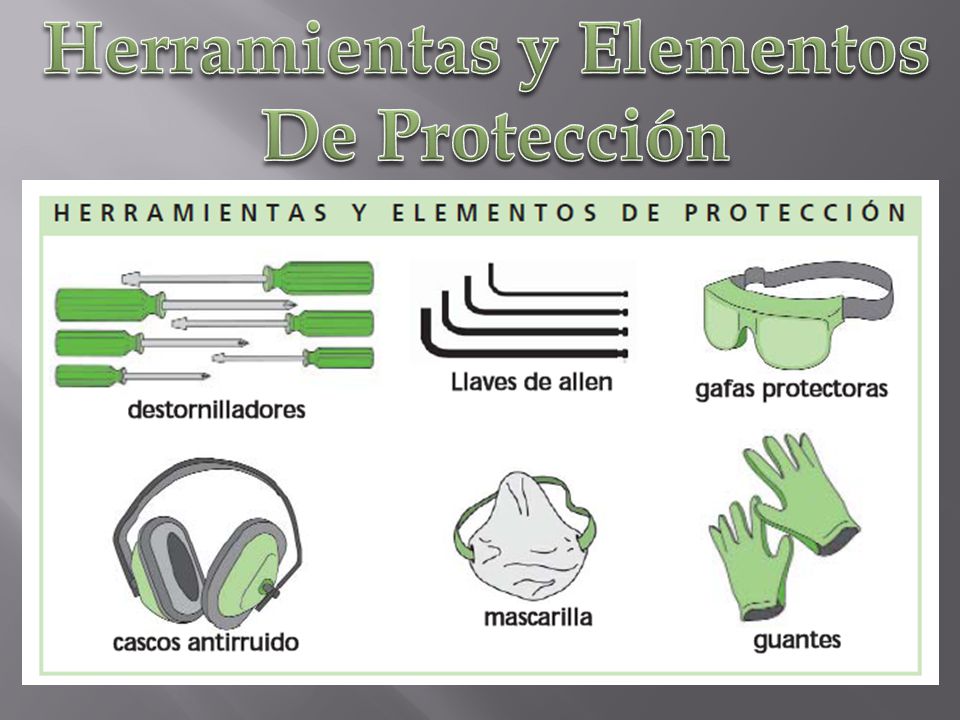

De Protección
