PRACTICA 1 SISTEMAS MECÁNICOS Engranajes Roscas Soldadura

Presentación del tema: "PRACTICA 1 SISTEMAS MECÁNICOS Engranajes Roscas Soldadura"— Transcripción de la presentación:

1 PRACTICA 1 SISTEMAS MECÁNICOS Engranajes Roscas Soldadura
Lugar: Taller mecánico TR45

2 Fabricación de un engranaje

3 Datos para la construcción de un engranaje recto cilíndricos.
EJEMPLO Datos iniciales del dibujo: Dp = 160 mm De = 168 mm Fórmulas básicas: De = Dp + 2M Z = Dp/M Siendo: Dp = diámetro primitivo De = diámetro exterior M = módulo de la fresa Z = número de dientes Resultando: M = 4 Z = 40 dientes del engranaje

4 Comprobar dadas las fórmulas:
Sistema Fellow Sistema Brown Sharpe h = 2,166 . m hc = m hp = 1,166 . m Paso (P) = - En la asignatura se utiliza sistema Fellow. EJEMPLO Dp = m=1 Solución: De = Dp + 2m = 40+2= 42mm ; h= 2,25 mm ; hc = 1mm ; hp= 1,25mm ; e= 1,57mm P = 3,14 mm, z =Dp/m = 40/1 =40

5

6

7

8

9

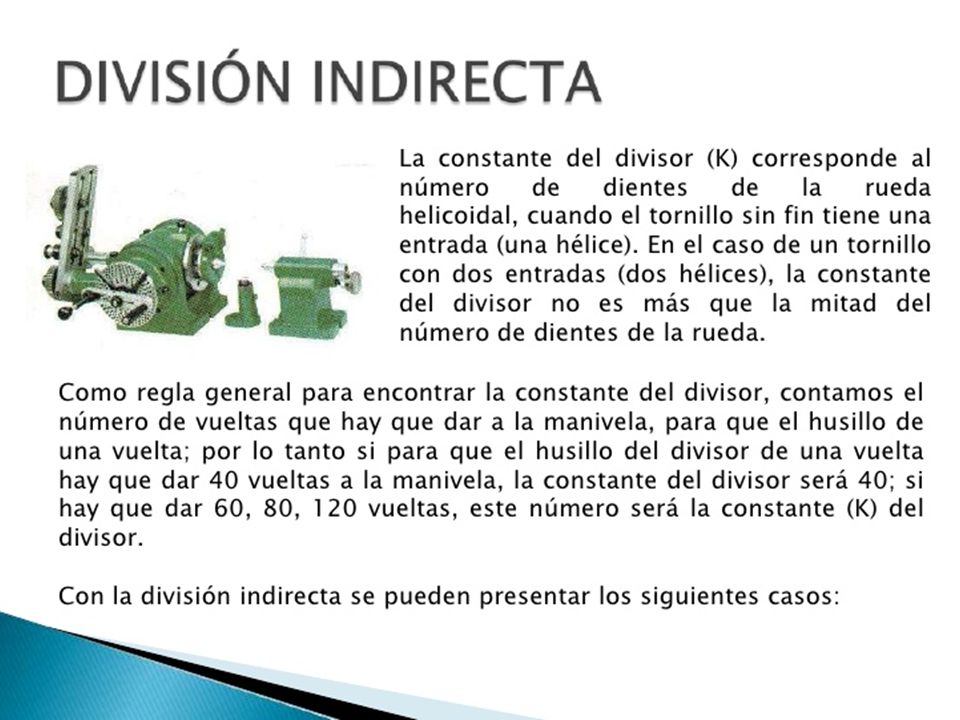

10

11

12

13

14

15

16

17

18 Engranajes cilíndricos helicoidales
 = ángulo de hélice (entre 15º y 25º . Si dientes de gran anchura, menor a 15º). Pcn = paso real; Pc = paso aparente; m= módulo (normalizado) ; mc= módulo aparente Pc = π . mc Pcn = π . m m = mc . cos  Altura de diente: h =2,25 m ó h = 2,166 m (Brown) Altura de cabeza: hc = m Altura de pie: hp = 1,25 m ó hp = 1,166 m (Brown) Diámetro exterior (de): de = dp + 2 m Diámetro prim (dp): dp = z. mc

19 Roscas

20 Informe1 a entregar en Atenea
* Determinar como se realizaría un engranaje recto de diámetro primitivo 33 mm y diámetro exterior 39 mm con un aparato divisor con K=20 y disco de agujeros nº 2 (ver transparencias). Determinar las medidas teóricas de los parámetros del diente más significativos (m, z, h, hc, e, P). * Determinar en un engranaje helicoidal de diámetro primitivo 145 mm, diámetro exterior de 155 mm y ángulo de hélice 15º las medidas teóricas de los parámetros del diente más característicos. (m, ma, z, h, hc, e, P). * Determinar el taladro que se debe realizar en una rosca completa para M6.
