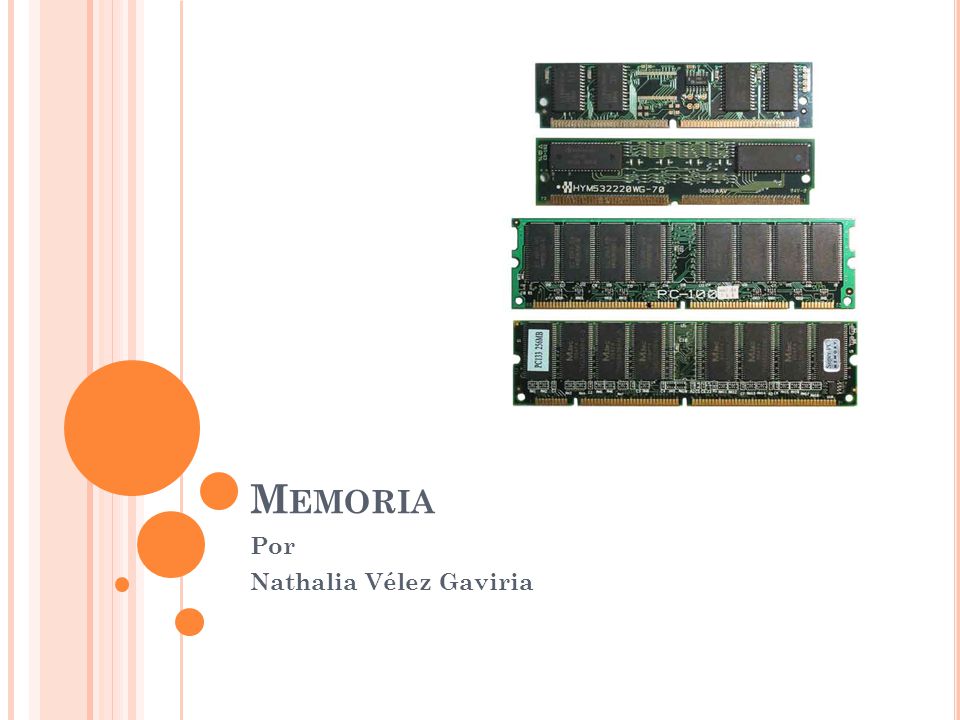

1 Por Nathalia Vélez Gaviria
Memoria Por Nathalia Vélez Gaviria

2 EL PAPEL DE LA MEMORIA EN LA COMPUTADORA
Una computadora utiliza Memoria RAM para mantener instrucciones y datos temporales necesarios para realizar tareas. Eso permite que el CPU (Unidad central de procesamiento) de la computadora acepte instrucciones y datos almacenados en la memoria muy rápidamente. Un buen ejemplo de esto es cuando el CPU carga un programa de una aplicación, al tener un programa cargado en la memoria significa que se puede realizar el trabajo más rápido teniendo que esperar menos tiempo para que la computadora realice las tareas.

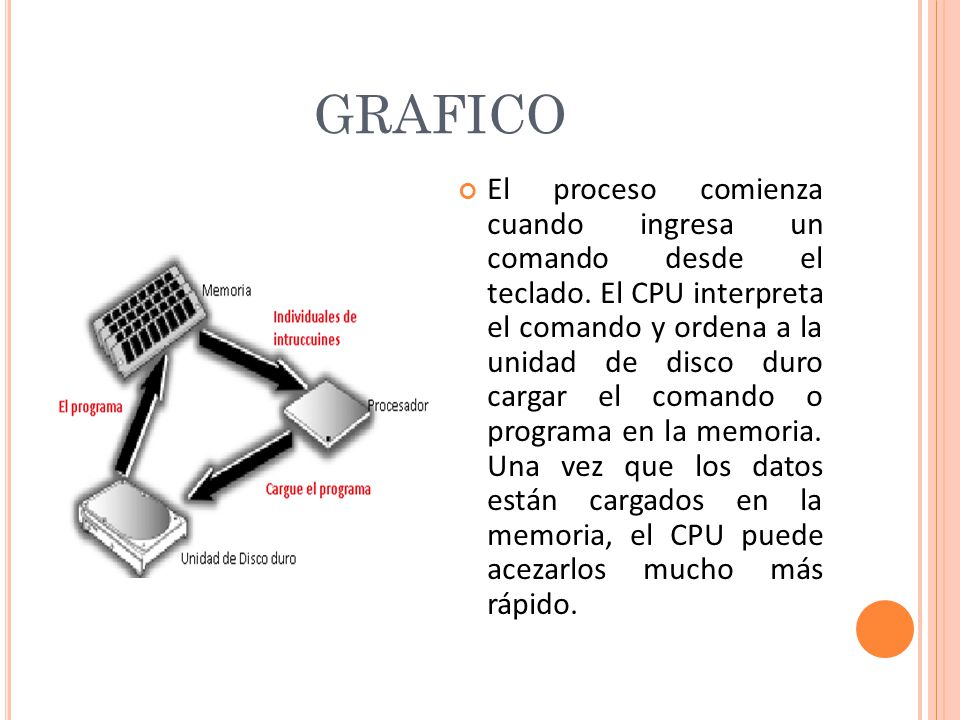

3 GRAFICO El proceso comienza cuando ingresa un comando desde el teclado. El CPU interpreta el comando y ordena a la unidad de disco duro cargar el comando o programa en la memoria. Una vez que los datos están cargados en la memoria, el CPU puede acezarlos mucho más rápido.

4 MEMORIA Y DESEMPEÑO Se ha probado que el agregar más memoria a la computadora aumenta se desempeño. Si no hay suficiente espacio en memoria para toda la información que necesita el CPU, la computadora tiene que configurar la opción como un archivo de memoria virtual. Al hacer esto, el CPU reserva espacio en el disco duro para simular memoria RAM adicional. Este proceso se conoce como “intercambio” y hace más lento el sistema. En una computadora promedio, toma aproximadamente 200ns (nanosegundos) para tener acceso a RAM en comparación con 12,000,000ns para accesar el disco duro.

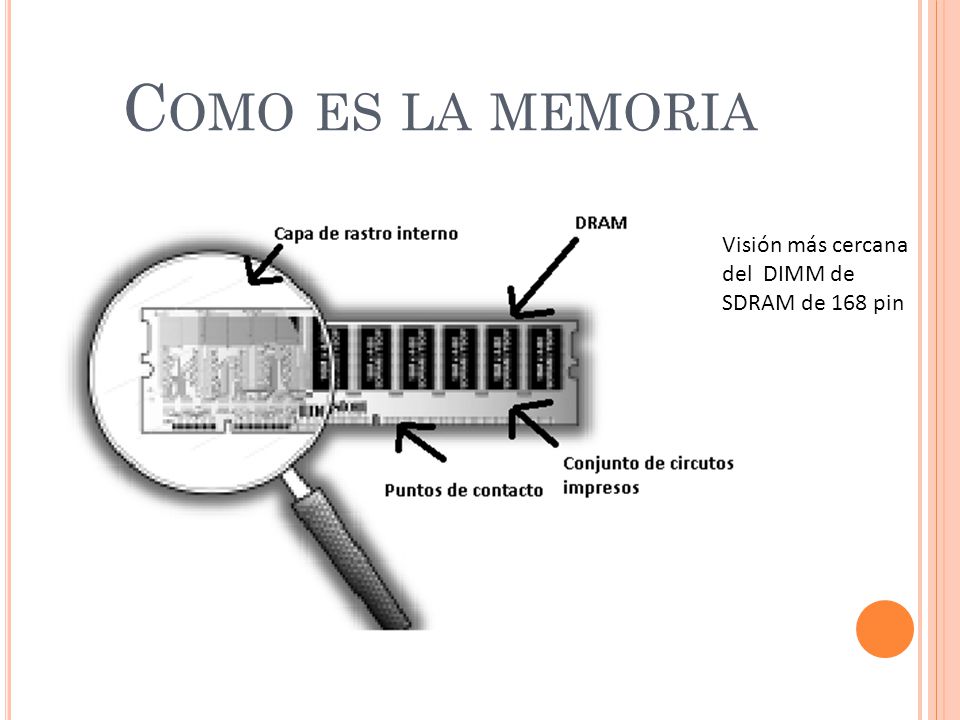

5 Como es la memoria Visión más cercana del DIMM de SDRAM de 168 pin

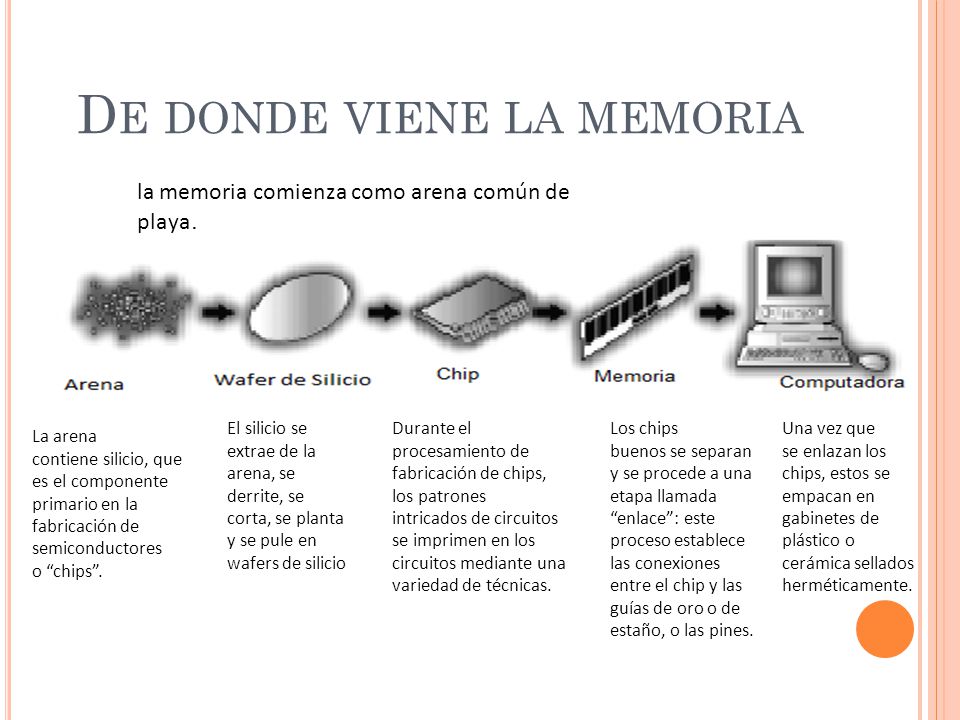

6 De donde viene la memoria
la memoria comienza como arena común de playa. El silicio se extrae de la arena, se derrite, se corta, se planta y se pule en wafers de silicio Durante el procesamiento de fabricación de chips, los patrones intricados de circuitos se imprimen en los circuitos mediante una variedad de técnicas. Los chips buenos se separan y se procede a una etapa llamada “enlace”: este proceso establece las conexiones entre el chip y las guías de oro o de estaño, o las pines. Una vez que se enlazan los chips, estos se empacan en gabinetes de plástico o cerámica sellados herméticamente. La arena contiene silicio, que es el componente primario en la fabricación de semiconductores o “chips”.

7

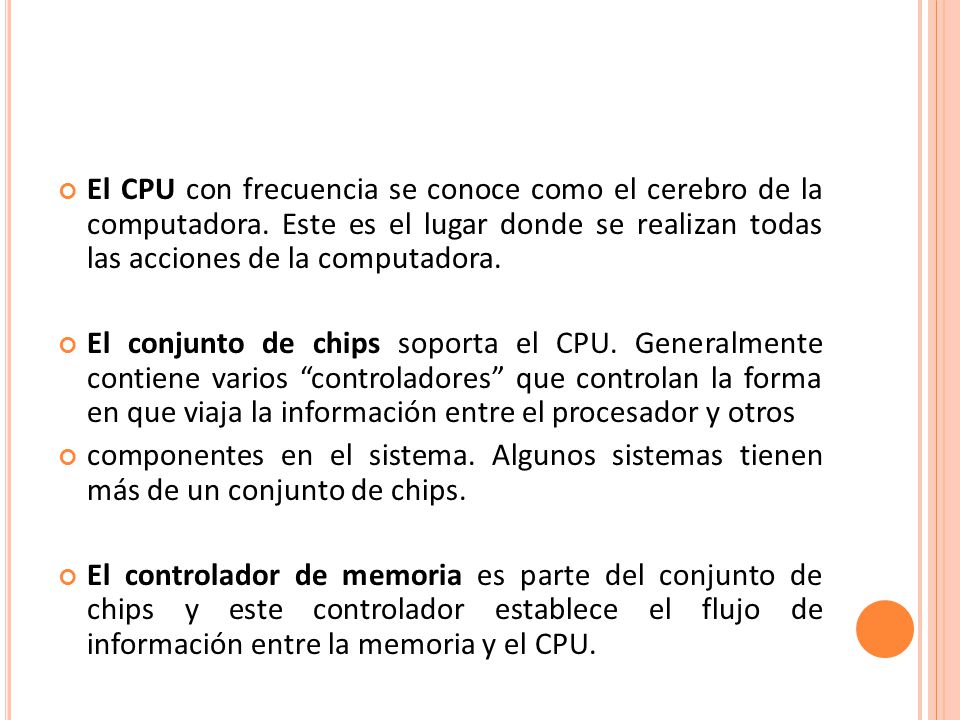

8 El CPU con frecuencia se conoce como el cerebro de la computadora
El CPU con frecuencia se conoce como el cerebro de la computadora. Este es el lugar donde se realizan todas las acciones de la computadora. El conjunto de chips soporta el CPU. Generalmente contiene varios “controladores” que controlan la forma en que viaja la información entre el procesador y otros componentes en el sistema. Algunos sistemas tienen más de un conjunto de chips. El controlador de memoria es parte del conjunto de chips y este controlador establece el flujo de información entre la memoria y el CPU.

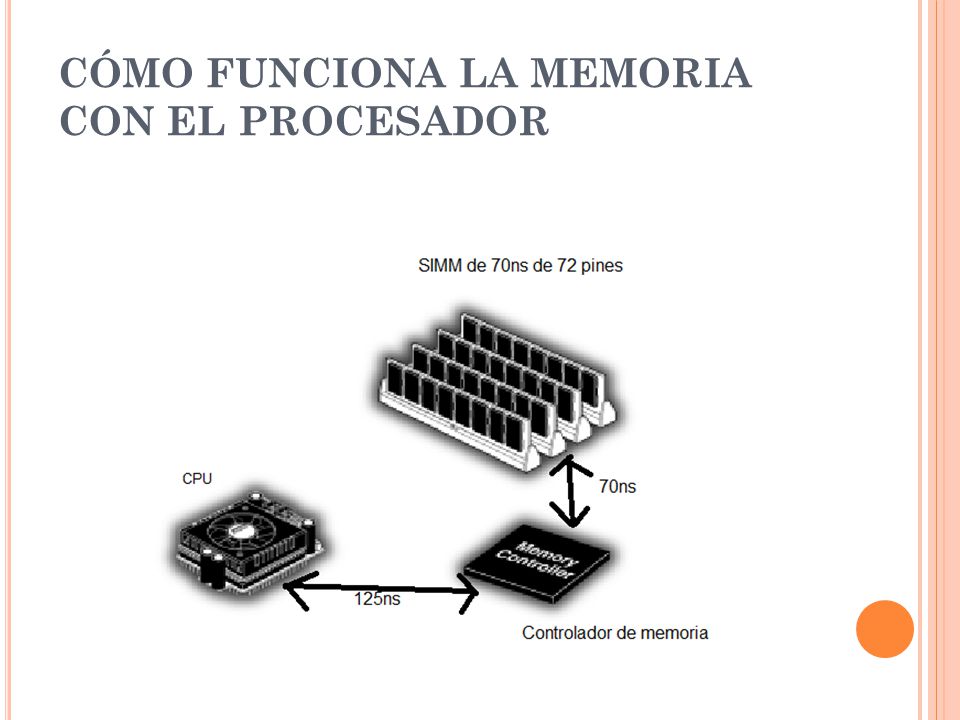

9 CÓMO FUNCIONA LA MEMORIA CON EL PROCESADOR

10 Tipos de memoria

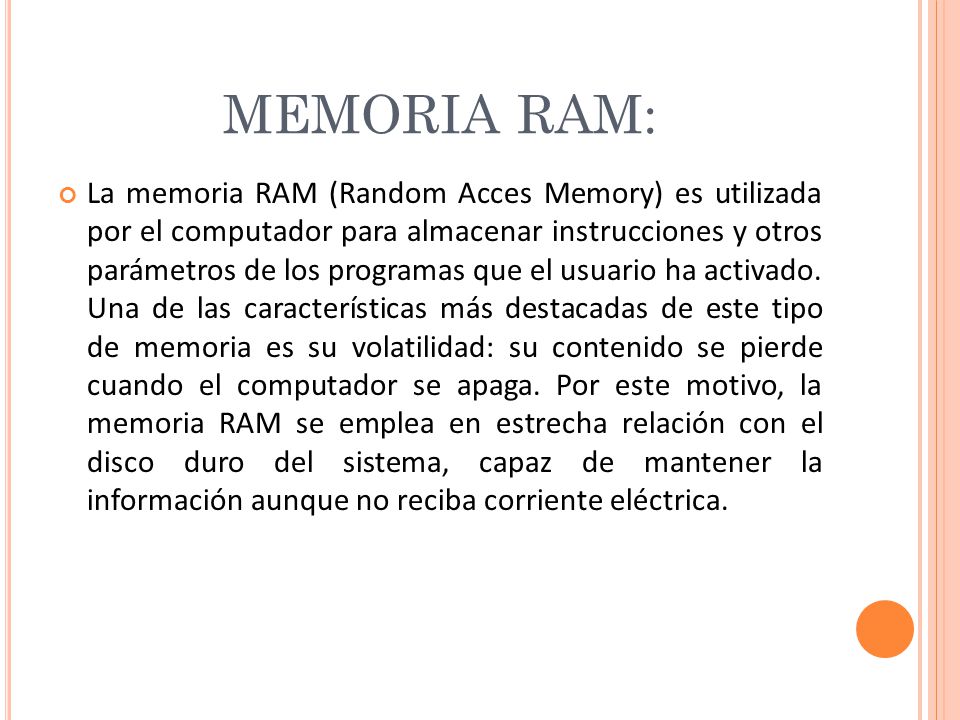

11 MEMORIA RAM: La memoria RAM (Random Acces Memory) es utilizada por el computador para almacenar instrucciones y otros parámetros de los programas que el usuario ha activado. Una de las características más destacadas de este tipo de memoria es su volatilidad: su contenido se pierde cuando el computador se apaga. Por este motivo, la memoria RAM se emplea en estrecha relación con el disco duro del sistema, capaz de mantener la información aunque no reciba corriente eléctrica.

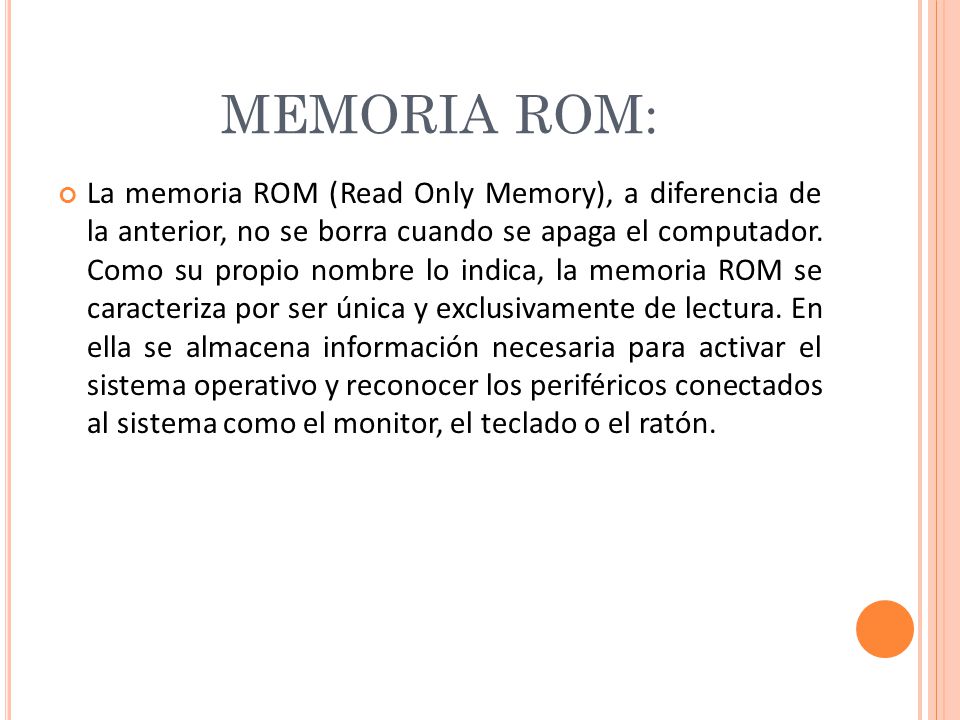

12 MEMORIA ROM: La memoria ROM (Read Only Memory), a diferencia de la anterior, no se borra cuando se apaga el computador. Como su propio nombre lo indica, la memoria ROM se caracteriza por ser única y exclusivamente de lectura. En ella se almacena información necesaria para activar el sistema operativo y reconocer los periféricos conectados al sistema como el monitor, el teclado o el ratón.

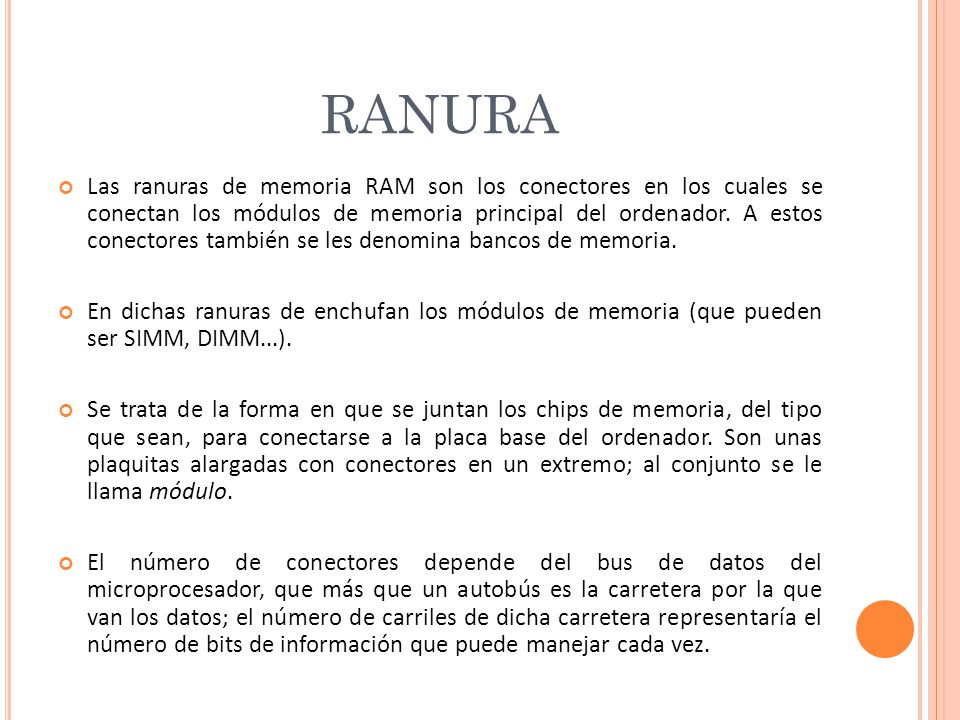

13 RANURA Las ranuras de memoria RAM son los conectores en los cuales se conectan los módulos de memoria principal del ordenador. A estos conectores también se les denomina bancos de memoria. En dichas ranuras de enchufan los módulos de memoria (que pueden ser SIMM, DIMM...). Se trata de la forma en que se juntan los chips de memoria, del tipo que sean, para conectarse a la placa base del ordenador. Son unas plaquitas alargadas con conectores en un extremo; al conjunto se le llama módulo. El número de conectores depende del bus de datos del microprocesador, que más que un autobús es la carretera por la que van los datos; el número de carriles de dicha carretera representaría el número de bits de información que puede manejar cada vez.

14

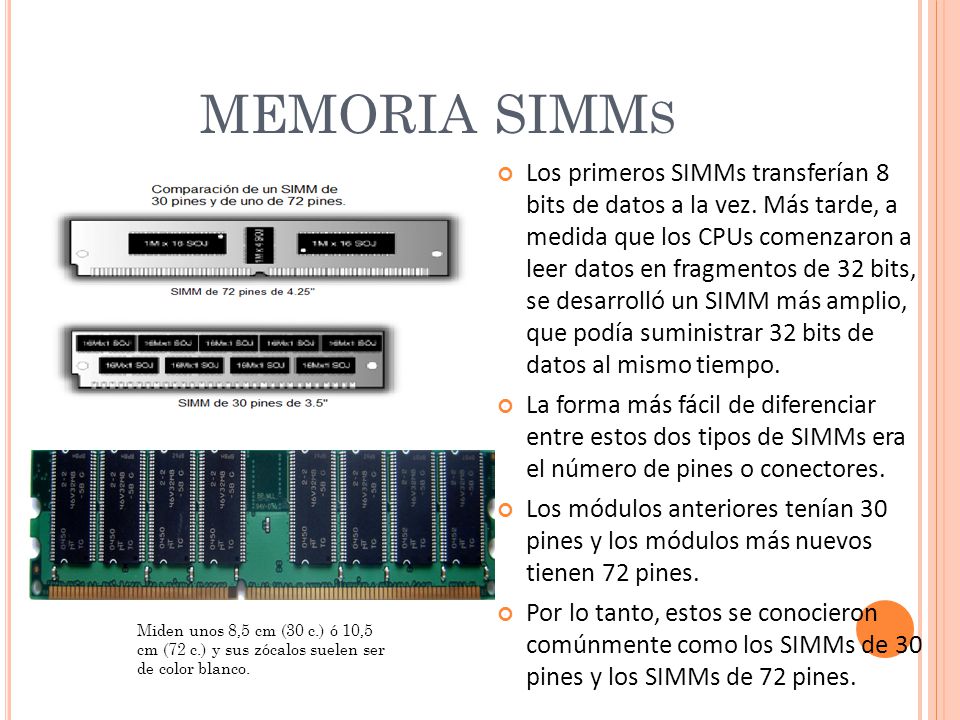

15 MEMORIA SIMMs  Los primeros SIMMs transferían 8 bits de datos a la vez. Más tarde, a medida que los CPUs comenzaron a leer datos en fragmentos de 32 bits, se desarrolló un SIMM más amplio, que podía suministrar 32 bits de datos al mismo tiempo. La forma más fácil de diferenciar entre estos dos tipos de SIMMs era el número de pines o conectores. Los módulos anteriores tenían 30 pines y los módulos más nuevos tienen 72 pines. Por lo tanto, estos se conocieron comúnmente como los SIMMs de 30 pines y los SIMMs de 72 pines. Miden unos 8,5 cm (30 c.) ó 10,5 cm (72 c.) y sus zócalos suelen ser de color blanco.

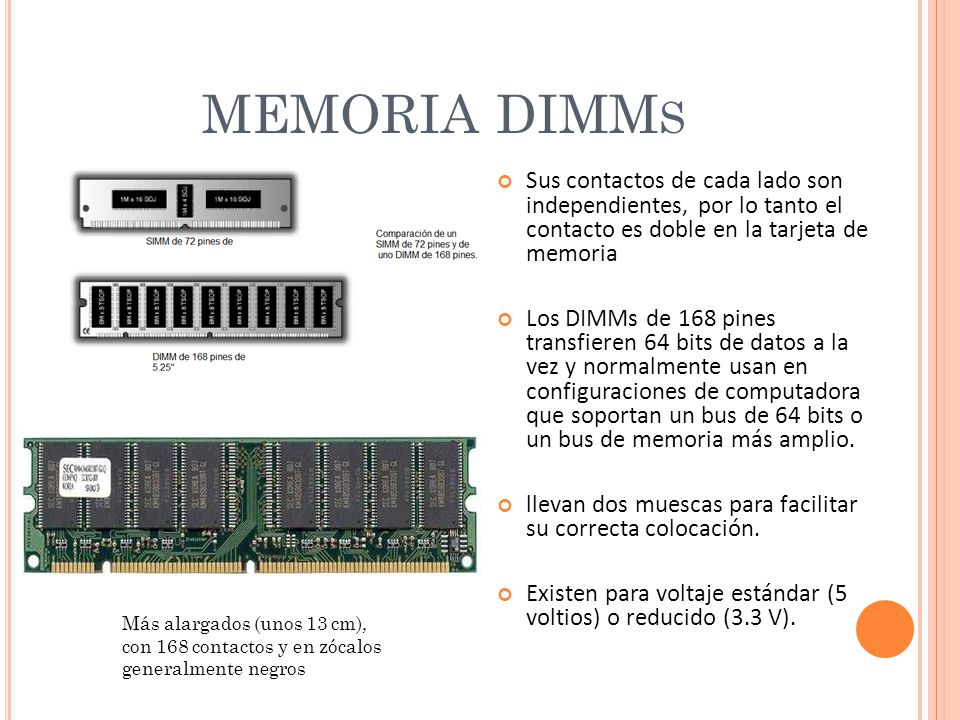

16 MEMORIA DIMMs Sus contactos de cada lado son independientes, por lo tanto el contacto es doble en la tarjeta de memoria Los DIMMs de 168 pines transfieren 64 bits de datos a la vez y normalmente usan en configuraciones de computadora que soportan un bus de 64 bits o un bus de memoria más amplio. llevan dos muescas para facilitar su correcta colocación. Existen para voltaje estándar (5 voltios) o reducido (3.3 V). Más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente negros

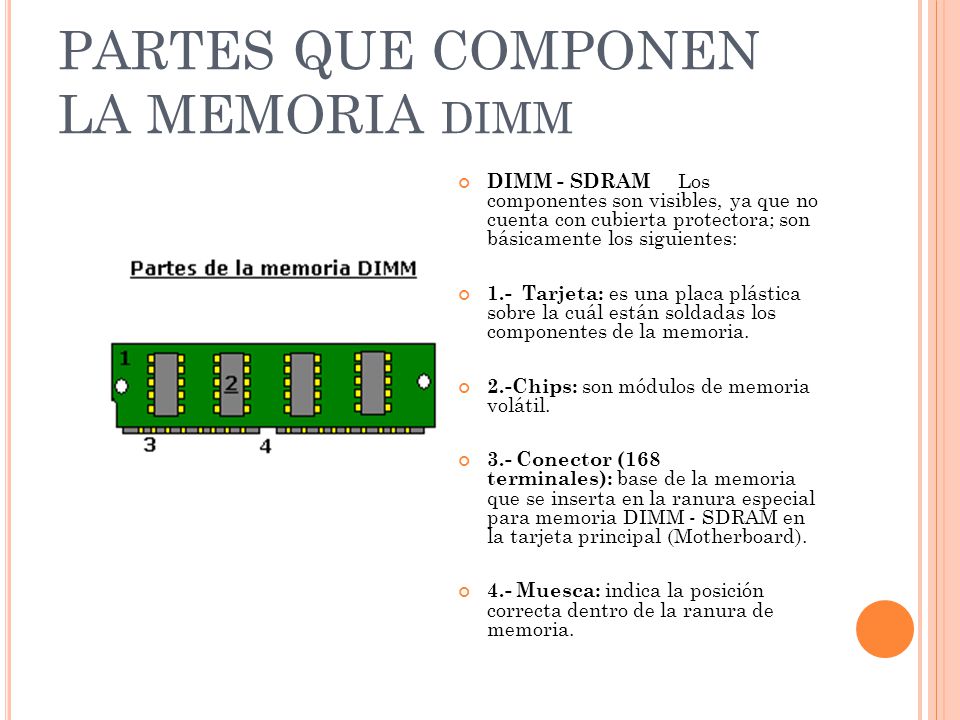

17 PARTES QUE COMPONEN LA MEMORIA dimm
DIMM - SDRAM     Los componentes son visibles, ya que no cuenta con cubierta protectora; son básicamente los siguientes: 1.-  Tarjeta: es una placa plástica sobre la cuál están soldadas los componentes de la memoria. 2.-Chips: son módulos de memoria volátil. 3.- Conector (168 terminales): base de la memoria que se inserta en la ranura especial para memoria DIMM - SDRAM en la tarjeta principal (Motherboard). 4.- Muesca: indica la posición correcta dentro de la ranura de memoria.

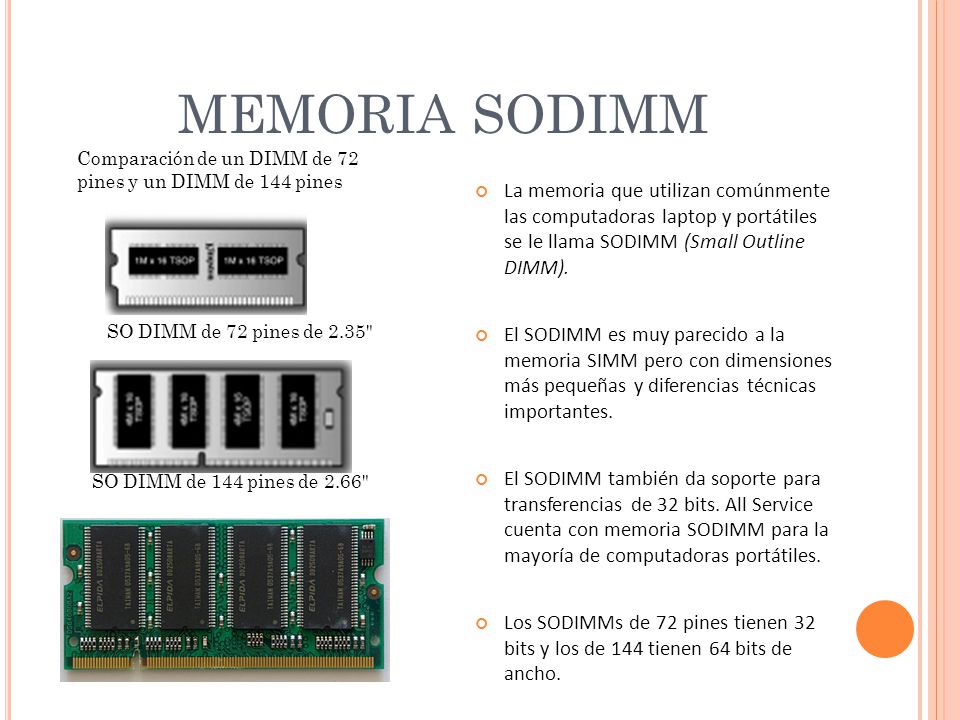

18  MEMORIA SODIMM  Comparación de un DIMM de 72 pines y un DIMM de 144 pines La memoria que utilizan comúnmente las computadoras laptop y portátiles se le llama SODIMM (Small Outline DIMM). El SODIMM es muy parecido a la memoria SIMM pero con dimensiones más pequeñas y diferencias técnicas importantes. El SODIMM también da soporte para transferencias de 32 bits. All Service cuenta con memoria SODIMM para la mayoría de computadoras portátiles. Los SODIMMs de 72 pines tienen 32 bits y los de 144 tienen 64 bits de ancho. SO DIMM de 72 pines de 2.35" SO DIMM de 144 pines de 2.66"

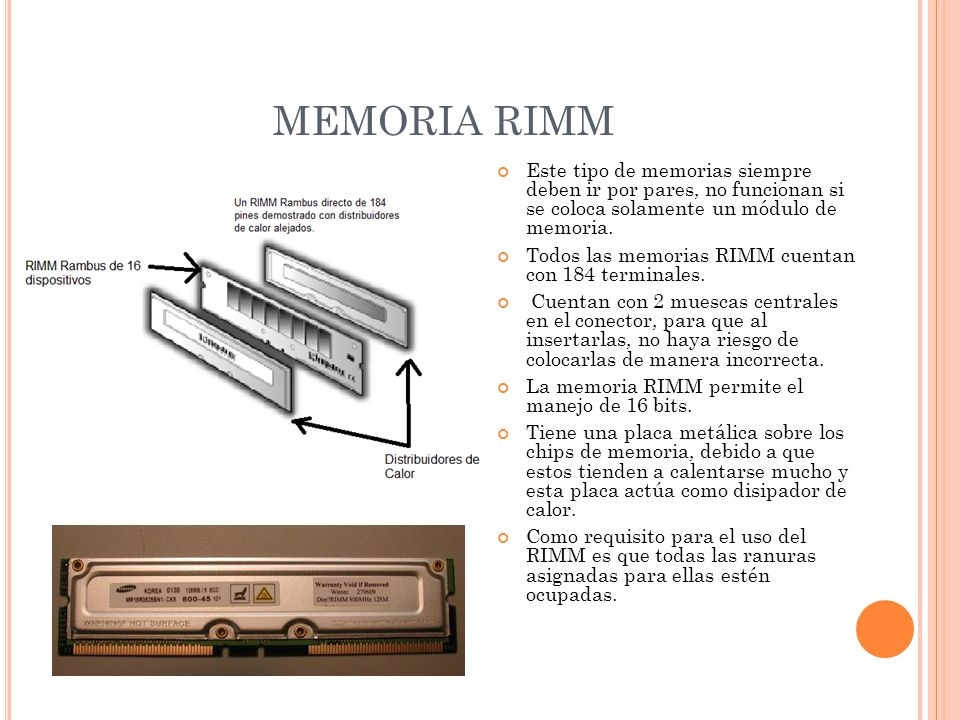

19 MEMORIA RIMM Este tipo de memorias siempre deben ir por pares, no funcionan si se coloca solamente un módulo de memoria.    Todos las memorias RIMM cuentan con 184 terminales.    Cuentan con 2 muescas centrales en el conector, para que al insertarlas, no haya riesgo de colocarlas de manera incorrecta.   La memoria RIMM permite el manejo de 16 bits.   Tiene una placa metálica sobre los chips de memoria, debido a que estos tienden a calentarse mucho y esta placa actúa como disipador de calor. Como requisito para el uso del RIMM es que todas las ranuras asignadas para ellas estén ocupadas.

20

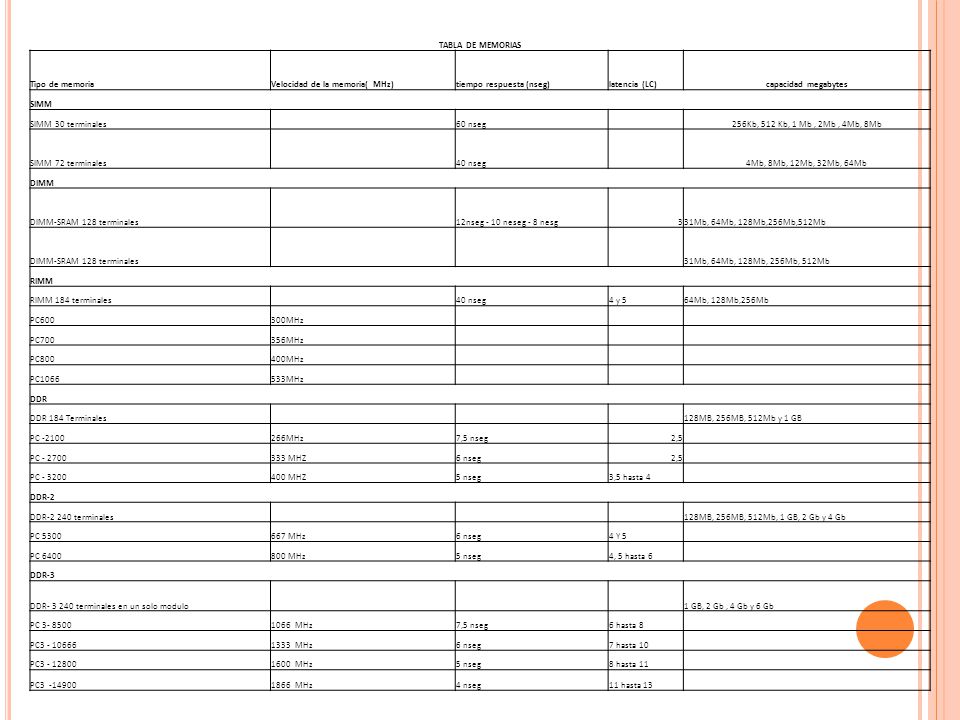

21 TABLA DE MEMORIAS Tipo de memoria Velocidad de la memoria( MHz) tiempo respuesta (nseg) latencia (LC) capacidad megabytes SIMM SIMM 30 terminales 60 nseg 256Kb, 512 Kb, 1 Mb , 2Mb , 4Mb, 8Mb SIMM 72 terminales 40 nseg 4Mb, 8Mb, 12Mb, 32Mb, 64Mb DIMM DIMM-SRAM 128 terminales 12nseg - 10 neseg - 8 nesg 3 31Mb, 64Mb, 128Mb,256Mb,512Mb 31Mb, 64Mb, 128Mb, 256Mb, 512Mb RIMM RIMM 184 terminales 4 y 5 64Mb, 128Mb,256Mb PC600 300MHz PC700 356MHz PC800 400MHz PC1066 533MHz DDR DDR 184 Terminales 128MB, 256MB, 512Mb y 1 GB PC -2100 266MHz 7,5 nseg 2,5 PC 333 MHZ 6 nseg PC 400 MHZ 5 nseg 3,5 hasta 4 DDR-2 DDR terminales 128MB, 256MB, 512Mb, 1 GB, 2 Gb y 4 Gb PC 5300 667 MHz 4 Y 5 PC 6400 800 MHz 4, 5 hasta 6 DDR-3 DDR terminales en un solo modulo 1 GB, 2 Gb , 4 Gb y 6 Gb PC 1066 MHz 6 hasta 8 PC 1333 MHz 7 hasta 10 PC 1600 MHz 8 hasta 11 PC 1866 MHz 4 nseg 11 hasta 13

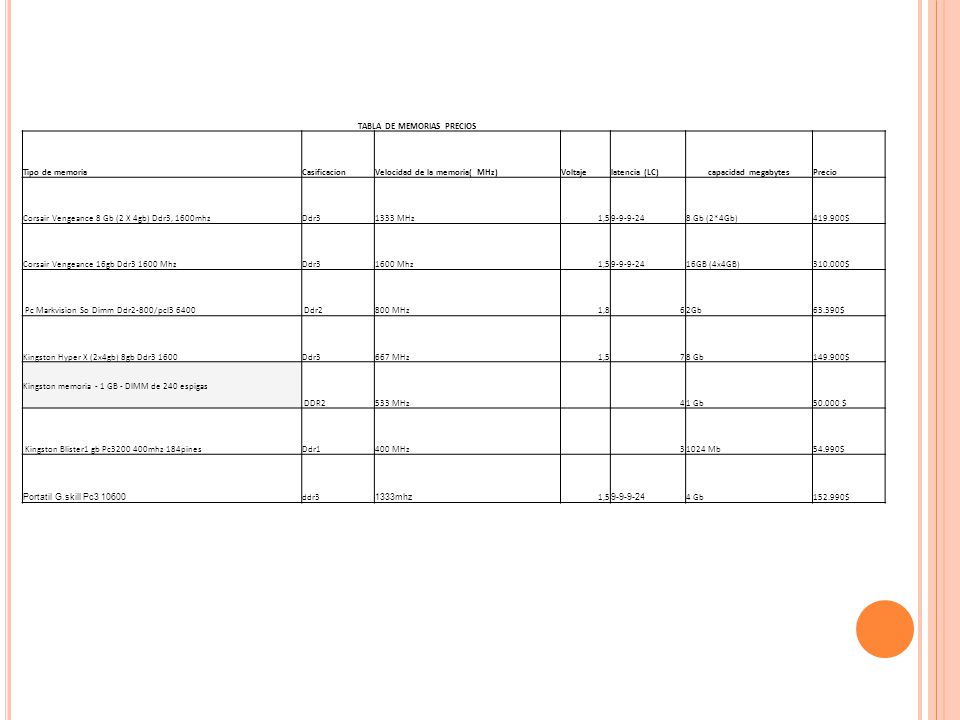

22 TABLA DE MEMORIAS PRECIOS
Tipo de memoria Casificacion Velocidad de la memoria( MHz) Voltaje latencia (LC) capacidad megabytes Precio Corsair Vengeance 8 Gb (2 X 4gb) Ddr3, 1600mhz Ddr3 1333 MHz 1,5 8 Gb (2*4Gb) $ Corsair Vengeance 16gb Ddr Mhz 1600 Mhz 16GB (4x4GB) $ Pc Markvision So Dimm Ddr2-800/pcl3 6400 Ddr2 800 MHz 1,8 6 2Gb 63.390$ Kingston Hyper X (2x4gb) 8gb Ddr3 1600  667 MHz 7 8 Gb $ Kingston memoria - 1 GB - DIMM de 240 espigas DDR2 533 MHz 4 1 Gb $  Kingston Blister1 gb Pc mhz 184pines Ddr1 400 MHz 3 1024 Mb 54.990$ Portatil G.skill Pc ddr3 1333mhz  4 Gb $

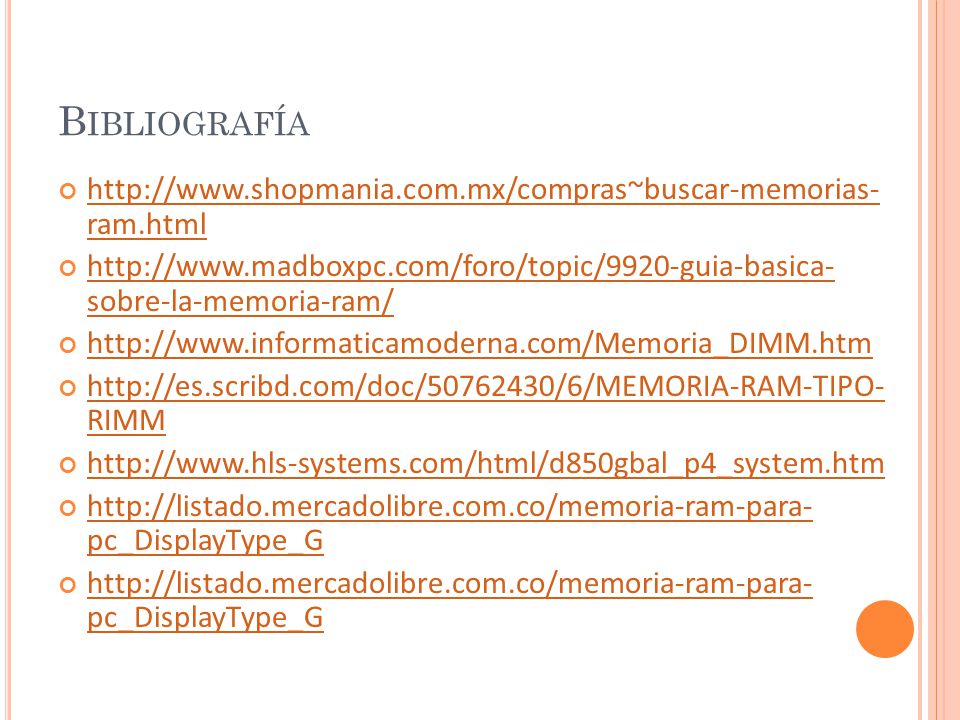

23 Bibliografía ram.html sobre-la-memoria-ram/ RIMM pc_DisplayType_G
