1 KOH Estabilizacion de Arcillas 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion y Control de Arcillas

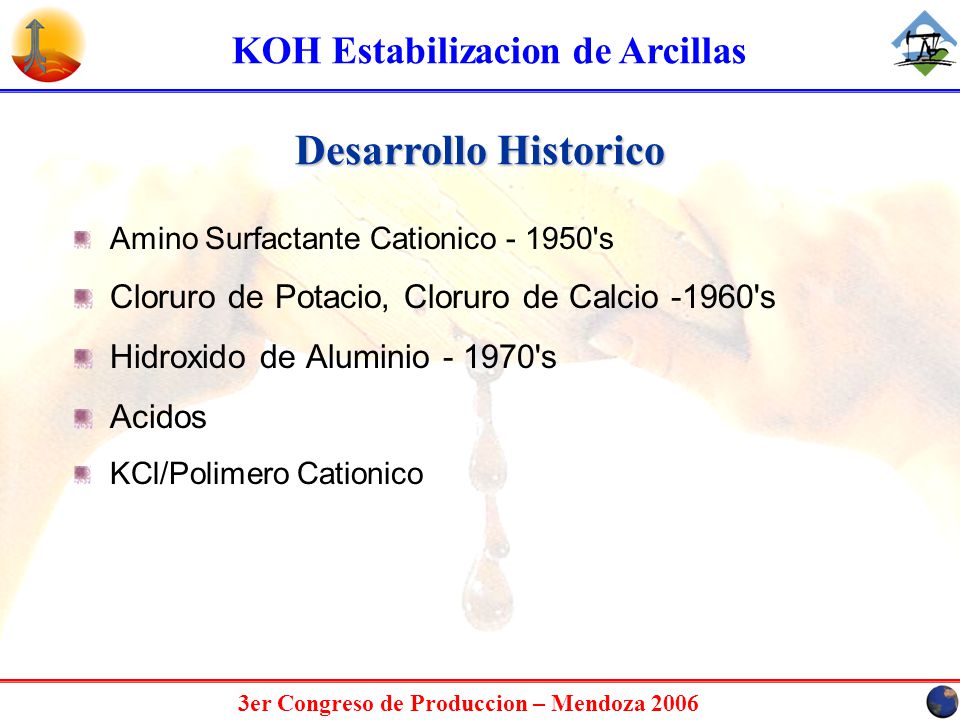

2 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Amino Surfactante Cationico - 1950's Cloruro de Potacio, Cloruro de Calcio -1960's Hidroxido de Aluminio - 1970's Acidos KCl/Polimero Cationico Desarrollo Historico

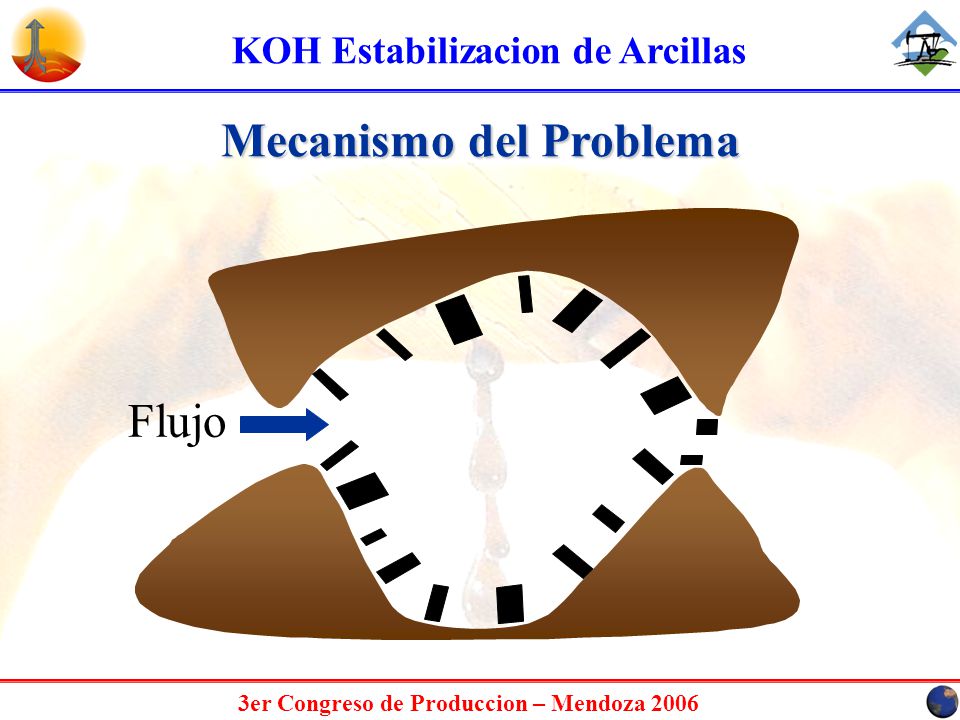

3 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Flujo Mecanismo del Problema

4 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Tipos de Arcillas Componentes Basicos de la Arcilla: SiO2 & Al2(OH)6 Arcillas Expandibles Montmorillonita, Clorita, Esmectita Arcillas que Migran Kaolinita, Illita

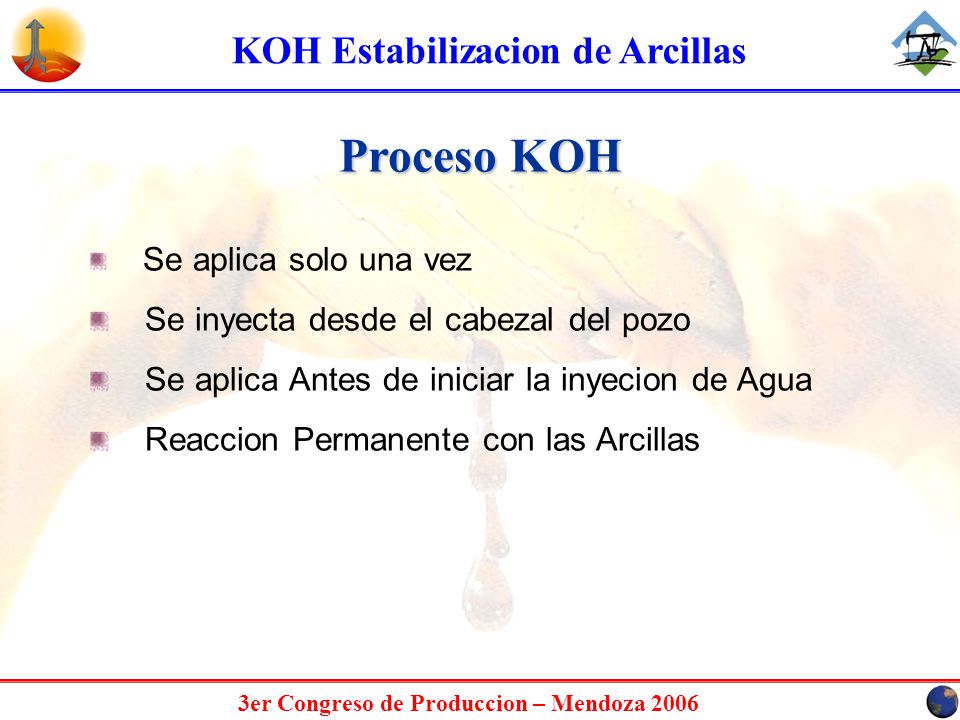

5 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Proceso KOH Se aplica solo una vez Se inyecta desde el cabezal del pozo Se aplica Antes de iniciar la inyecion de Agua Reaccion Permanente con las Arcillas

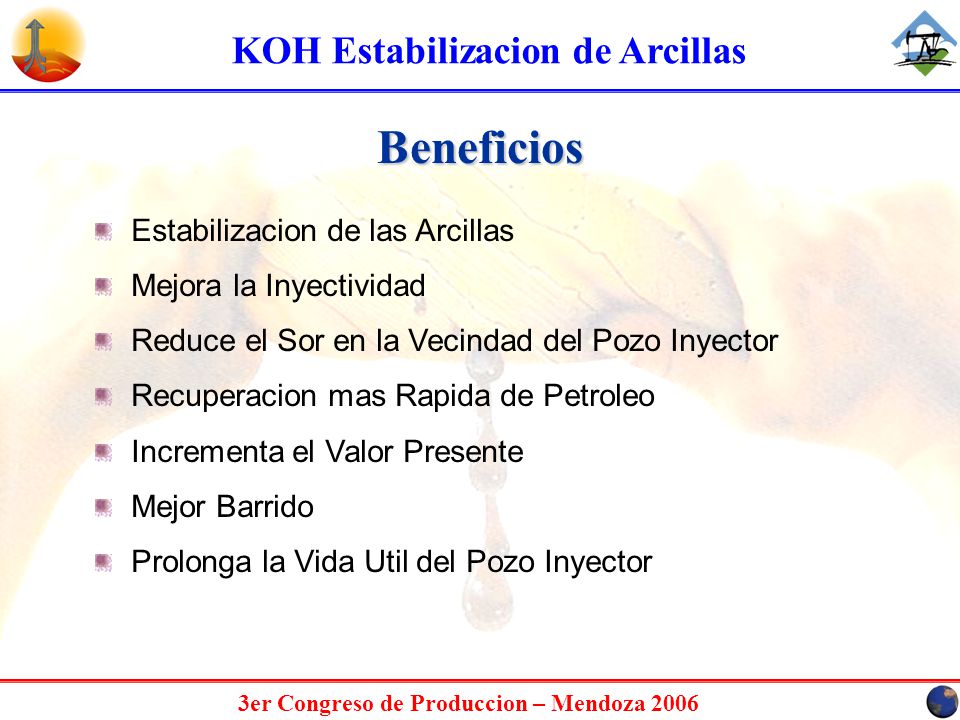

6 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Beneficios Estabilizacion de las Arcillas Mejora la Inyectividad Reduce el Sor en la Vecindad del Pozo Inyector Recuperacion mas Rapida de Petroleo Incrementa el Valor Presente Mejor Barrido Prolonga la Vida Util del Pozo Inyector

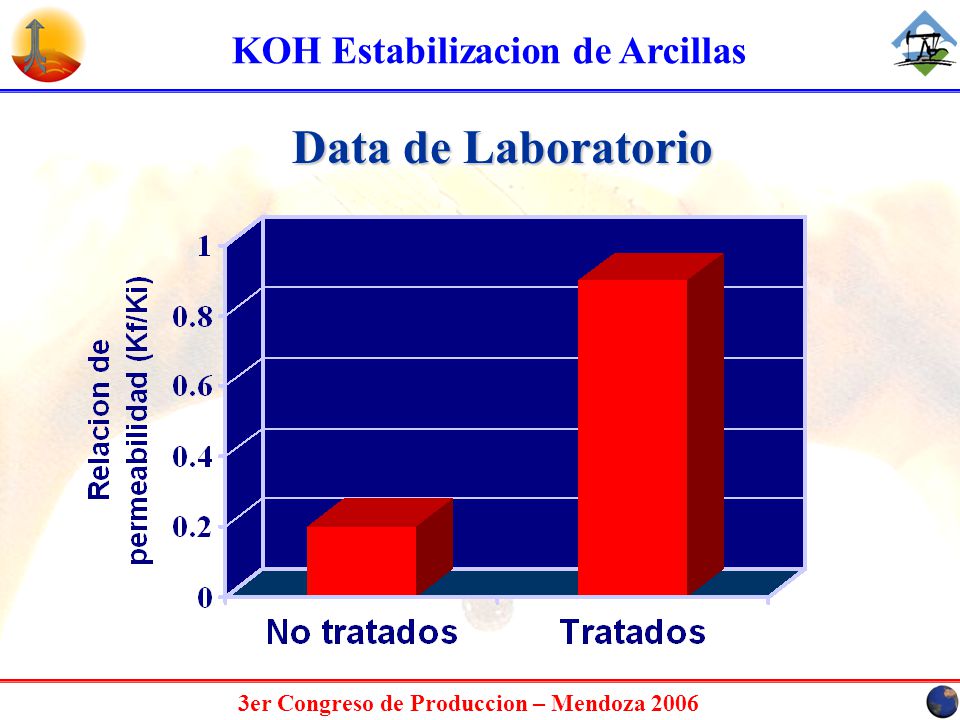

7 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Data de Laboratorio Data de Laboratorio

8 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Resultados de la prueba de Nucleo tsc PetroleoAguaPetroleoAgua 0 0.2 0.4 0.6 0.8 1 1.2 185 ºF – Arenisca de la era Oligocenica 15% Wt KOH 10% Wt KOH

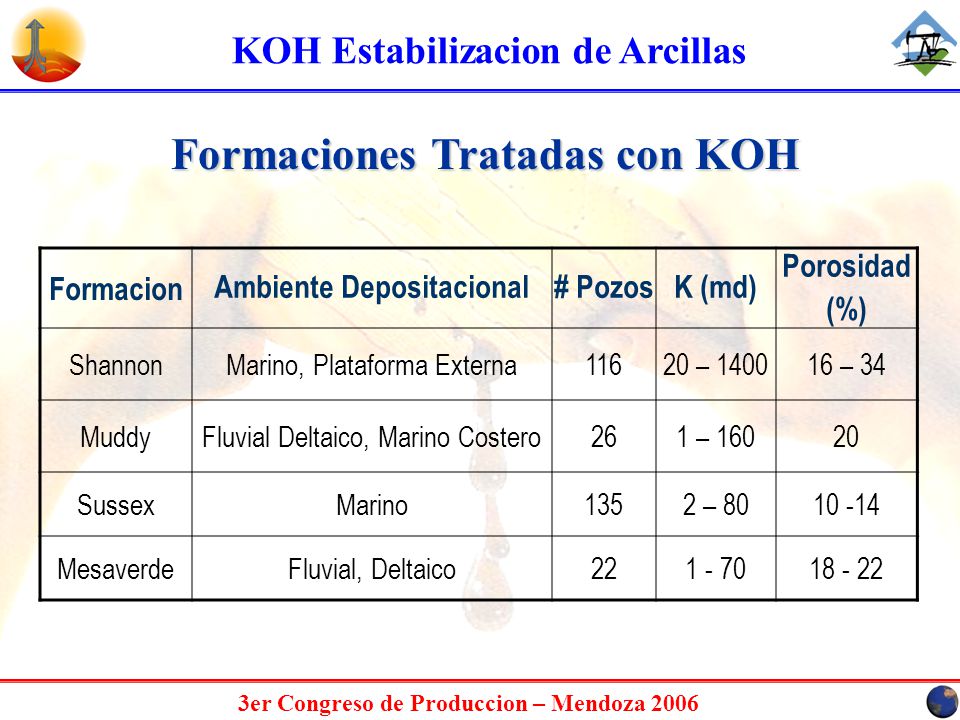

9 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Formaciones Tratadas con KOH Formaciones Tratadas con KOH Formacion Ambiente Depositacional# PozosK (md) Porosidad (%) ShannonMarino, Plataforma Externa11620 – 140016 – 34 MuddyFluvial Deltaico, Marino Costero261 – 16020 SussexMarino1352 – 8010 -14 MesaverdeFluvial, Deltaico221 - 7018 - 22

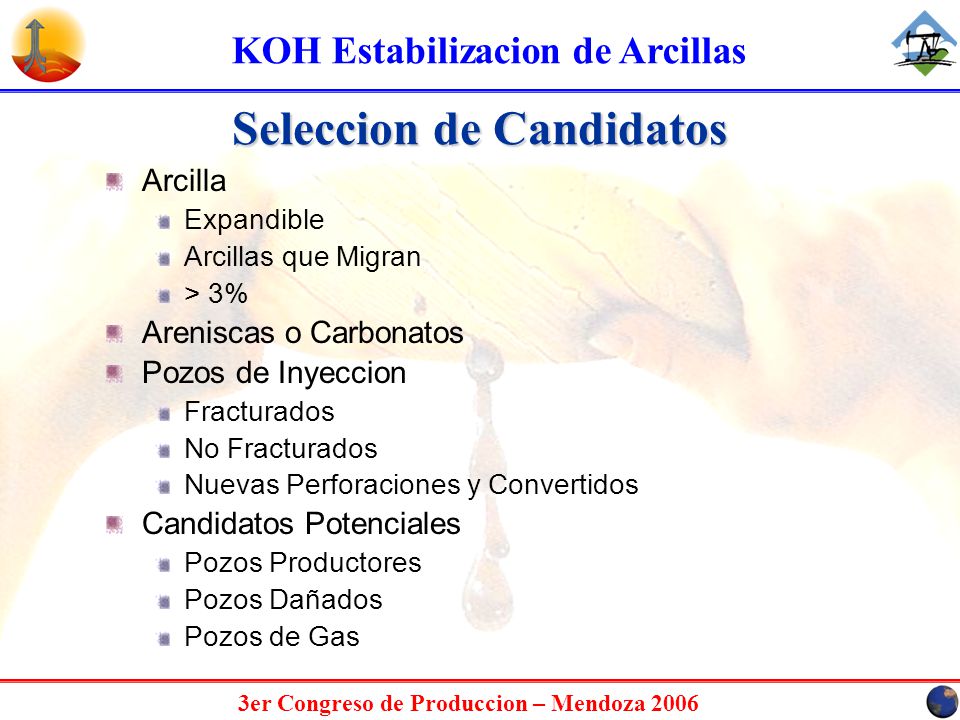

10 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Seleccion de Candidatos Arcilla Expandible Arcillas que Migran > 3% Areniscas o Carbonatos Pozos de Inyeccion Fracturados No Fracturados Nuevas Perforaciones y Convertidos Candidatos Potenciales Pozos Productores Pozos Dañados Pozos de Gas

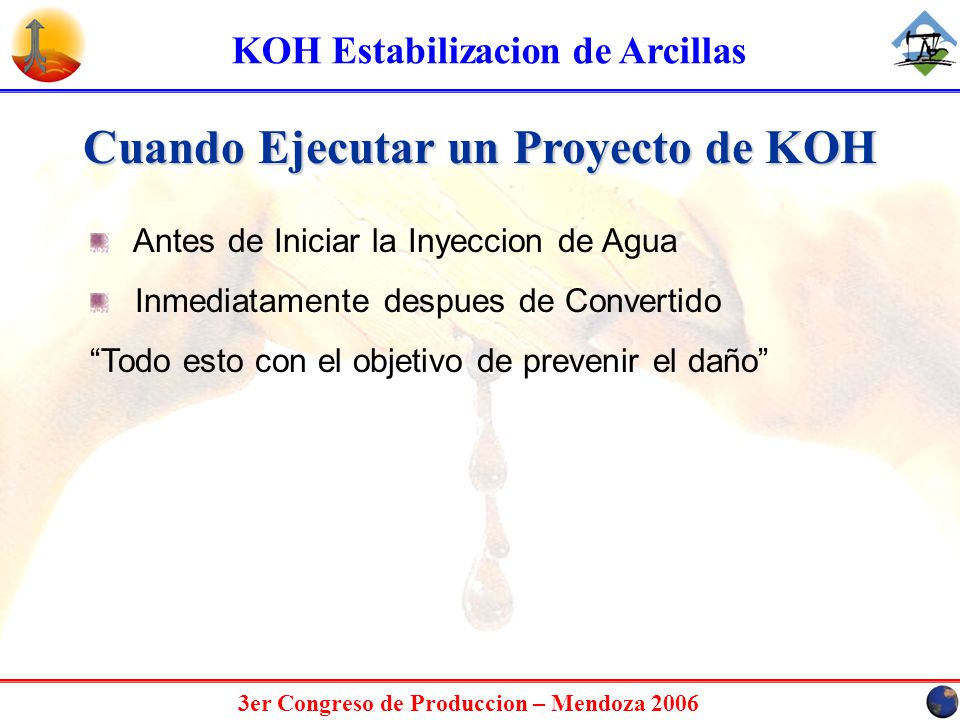

11 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Cuando Ejecutar un Proyecto de KOH Antes de Iniciar la Inyeccion de Agua Inmediatamente despues de Convertido “Todo esto con el objetivo de prevenir el daño”

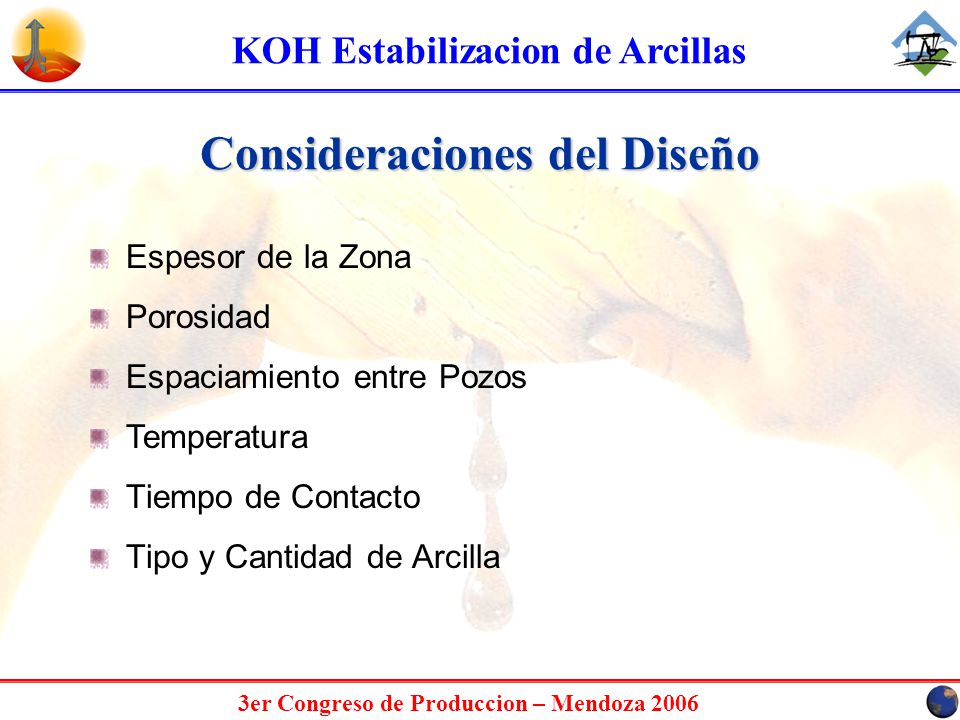

12 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Consideraciones del Diseño Espesor de la Zona Porosidad Espaciamiento entre Pozos Temperatura Tiempo de Contacto Tipo y Cantidad de Arcilla

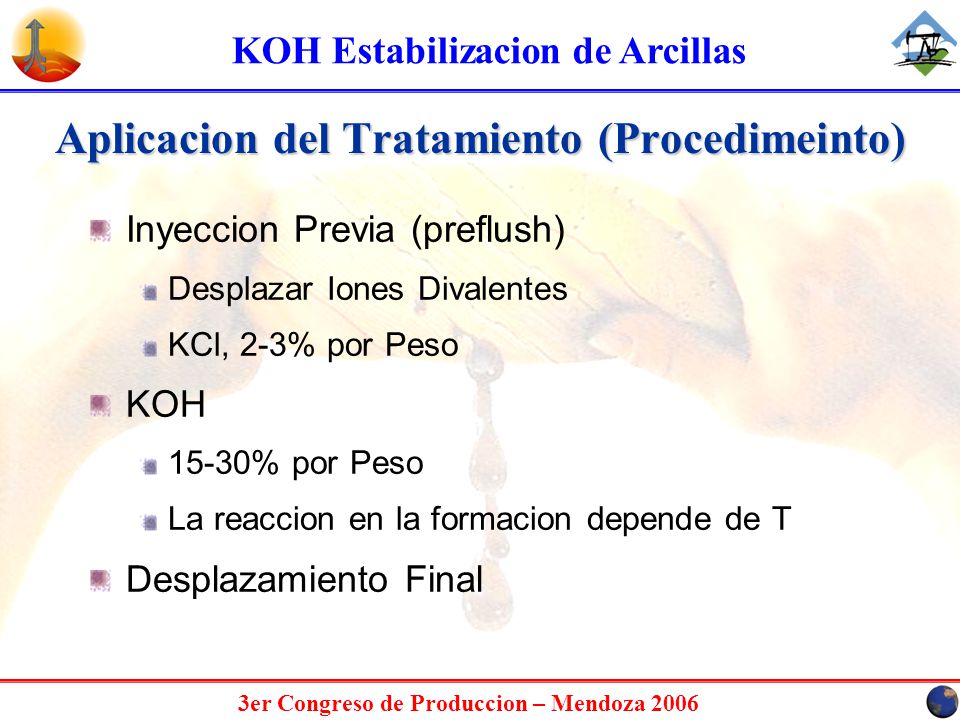

13 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Aplicacion del Tratamiento (Procedimeinto) Inyeccion Previa (preflush) Desplazar Iones Divalentes KCl, 2-3% por Peso KOH 15-30% por Peso La reaccion en la formacion depende de T Desplazamiento Final

14 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas KOH Volumen del Tratamiento El volumen del tratamiento esta diseñado para contactar un radio de 10 a 20 pies alrededor del pozo inyector Objectivo es colocar el tratamiento de KOH a una profundidad suficiente con una velocidad menor a la velocidad critica que desestabiliza las arcillas.

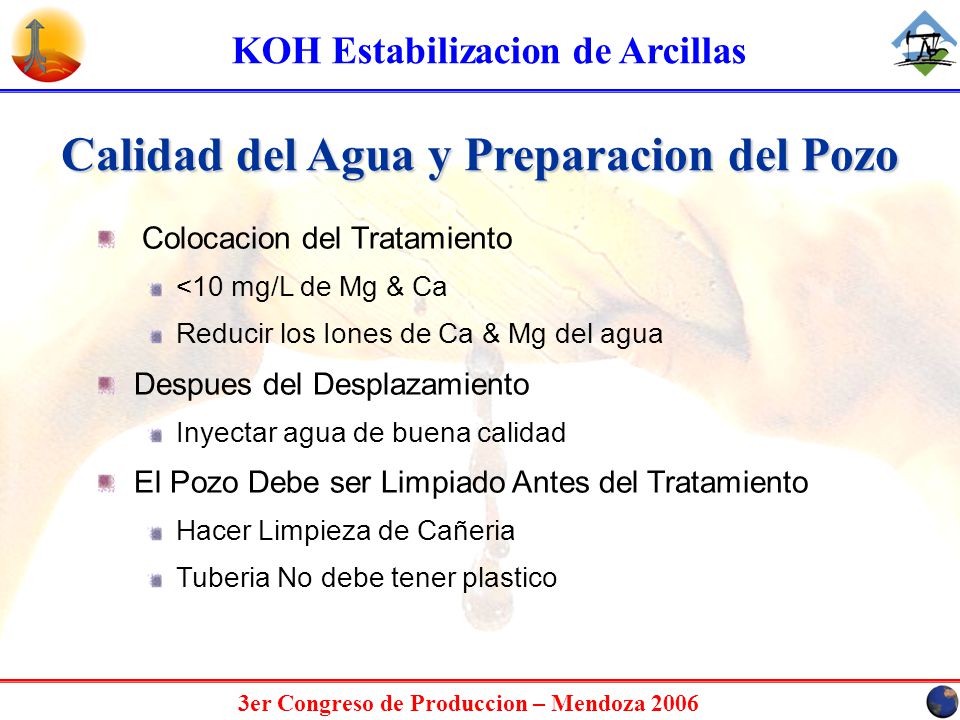

15 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Calidad del Agua y Preparacion del Pozo Colocacion del Tratamiento <10 mg/L de Mg & Ca Reducir los Iones de Ca & Mg del agua Despues del Desplazamiento Inyectar agua de buena calidad El Pozo Debe ser Limpiado Antes del Tratamiento Hacer Limpieza de Cañeria Tuberia No debe tener plastico

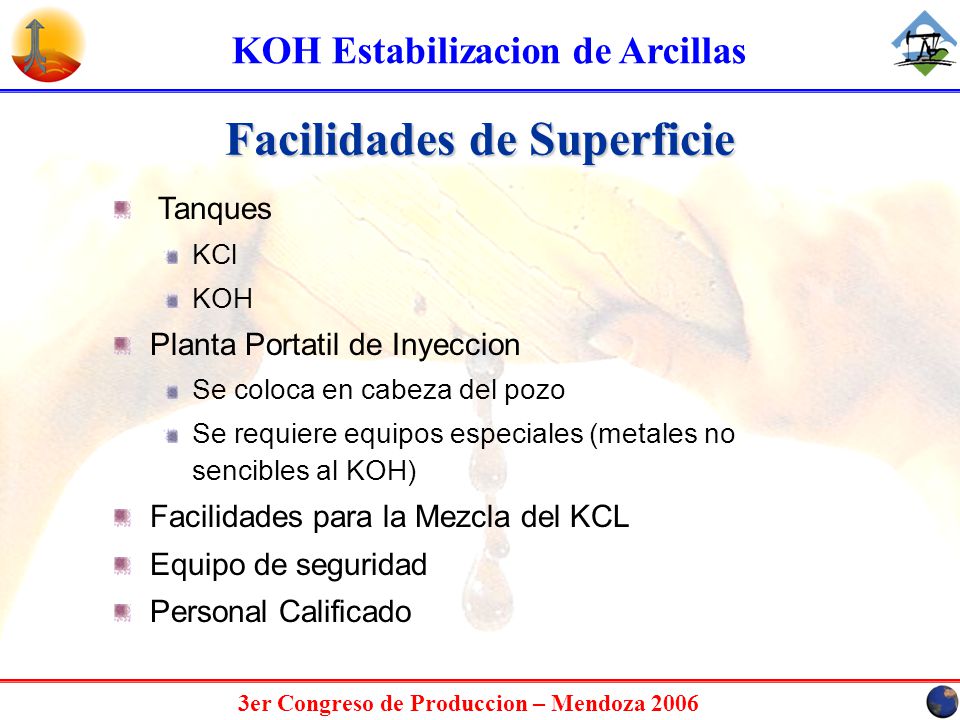

16 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Facilidades de Superficie Tanques KCl KOH Planta Portatil de Inyeccion Se coloca en cabeza del pozo Se requiere equipos especiales (metales no sencibles al KOH) Facilidades para la Mezcla del KCL Equipo de seguridad Personal Calificado

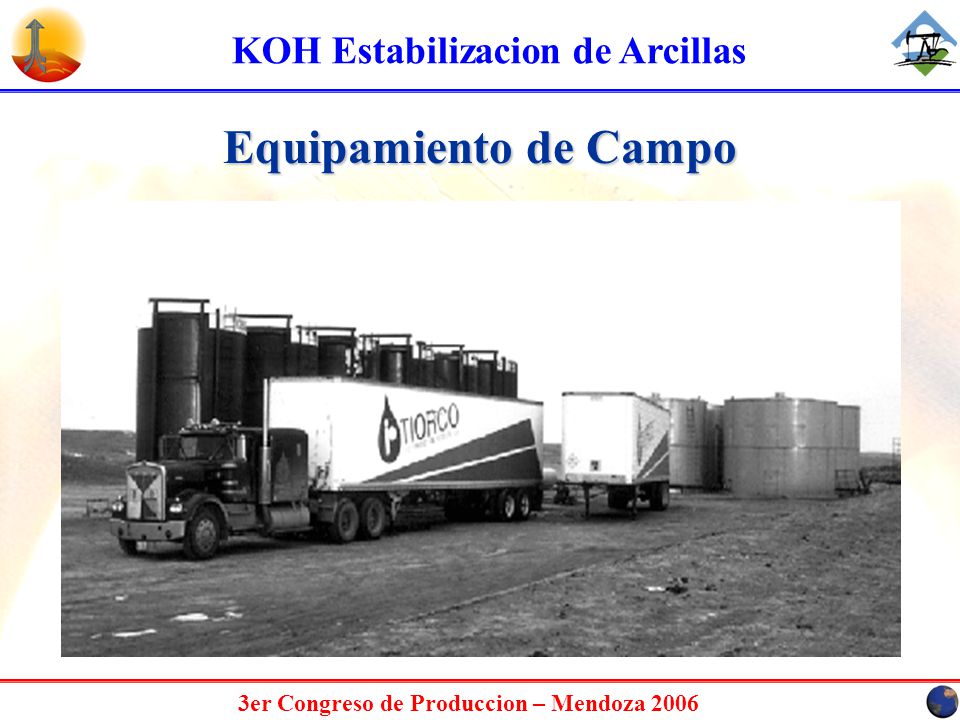

17 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Equipamiento de Campo

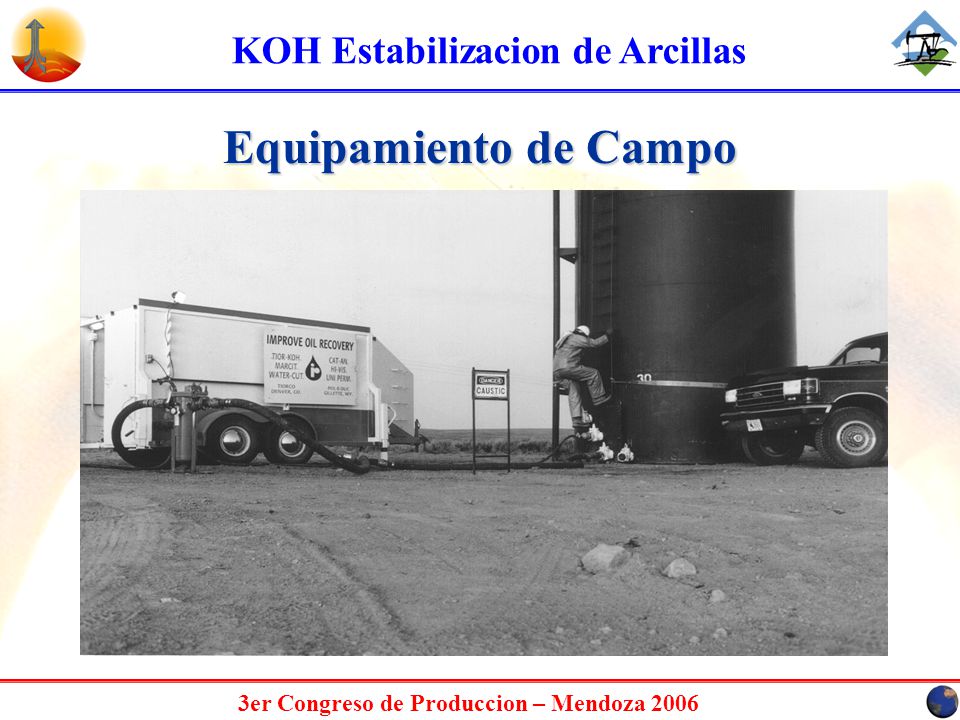

18 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Equipamiento de Campo

19 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Equipamiento de Campo

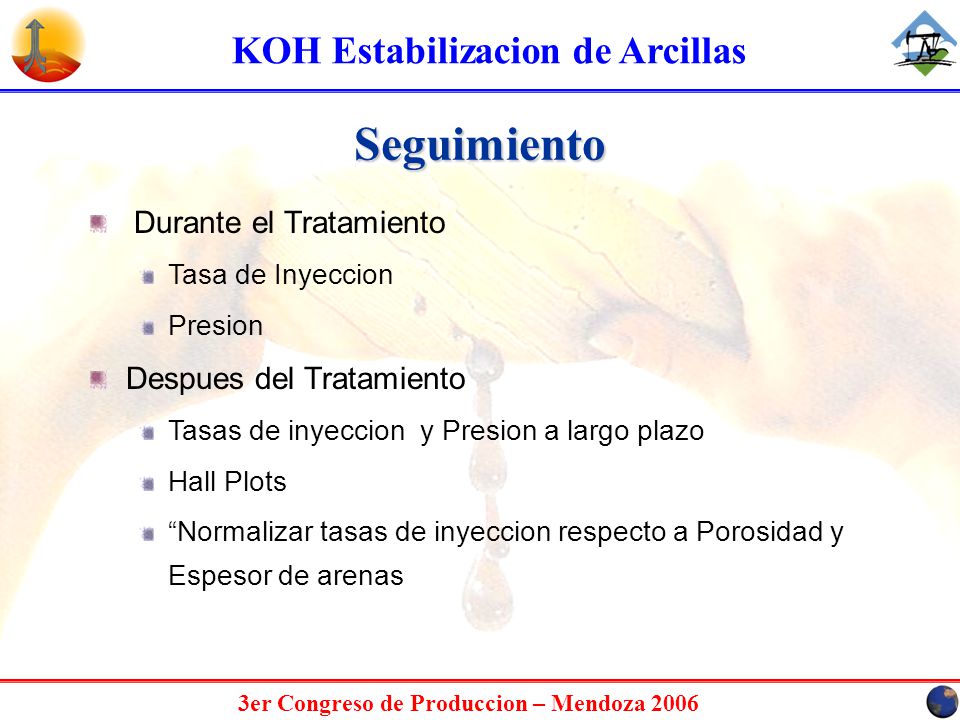

20 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Seguimiento Durante el Tratamiento Tasa de Inyeccion Presion Despues del Tratamiento Tasas de inyeccion y Presion a largo plazo Hall Plots “Normalizar tasas de inyeccion respecto a Porosidad y Espesor de arenas

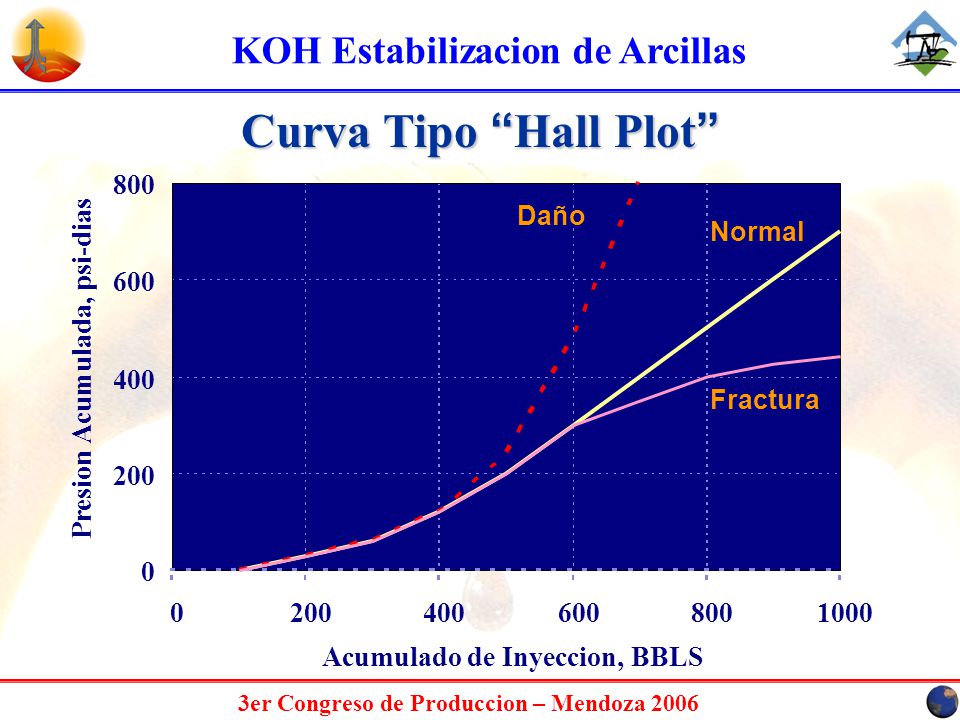

21 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Curva Tipo “ Hall Plot ” 0 200 400 600 800 02004006008001000 Acumulado de Inyeccion, BBLS Presion Acumulada, psi-dias Daño Normal Fractura

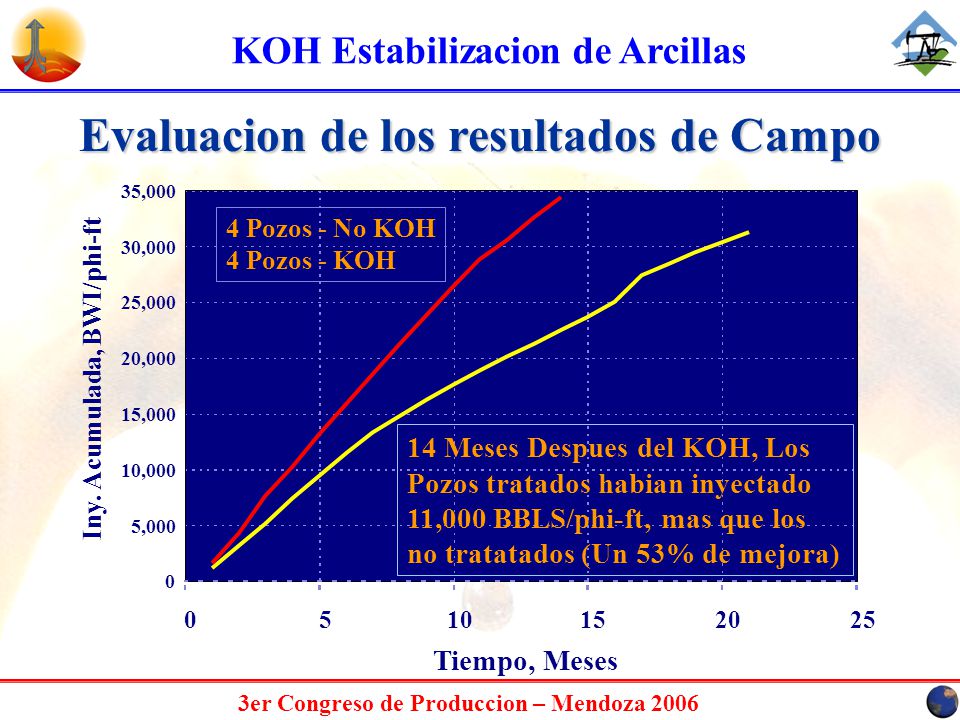

22 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Evaluacion de los resultados de Campo 0 5,000 10,000 15,000 20,000 25,000 30,000 35,000 0510152025 Tiempo, Meses Iny. Acumulada, BWI/phi-ft 4 Pozos - No KOH 4 Pozos - KOH 14 Meses Despues del KOH, Los Pozos tratados habian inyectado 11,000 BBLS/phi-ft, mas que los no tratatados (Un 53% de mejora)

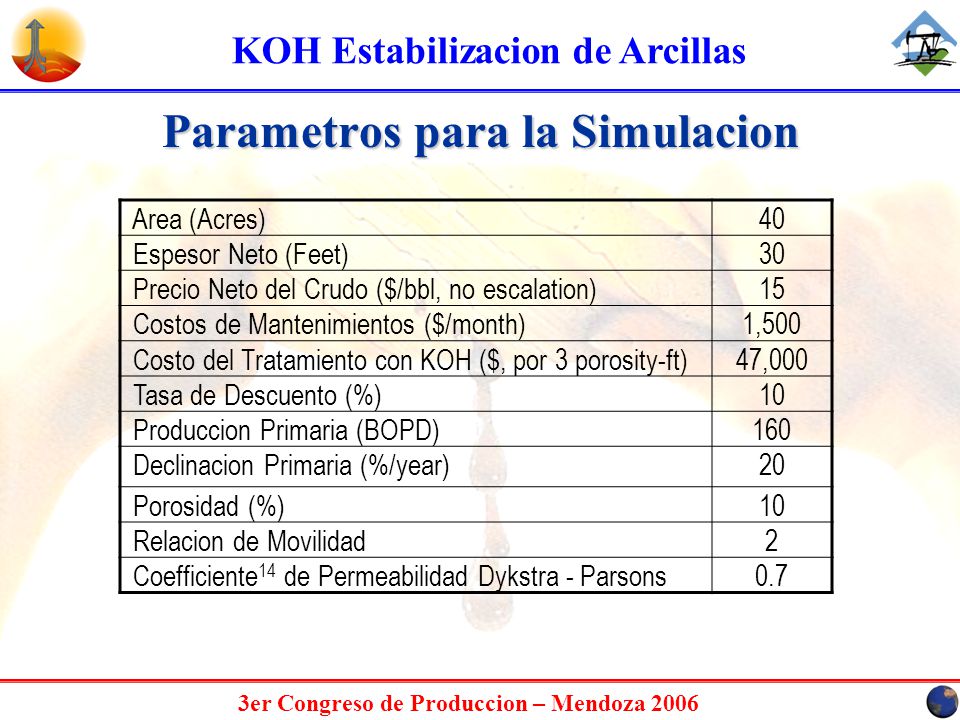

23 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Parametros para la Simulacion Area (Acres)40 Espesor Neto (Feet)30 Precio Neto del Crudo ($/bbl, no escalation)15 Costos de Mantenimientos ($/month)1,500 Costo del Tratamiento con KOH ($, por 3 porosity-ft)47,000 Tasa de Descuento (%)10 Produccion Primaria (BOPD)160 Declinacion Primaria (%/year)20 Porosidad (%)10 Relacion de Movilidad2 Coefficiente 14 de Permeabilidad Dykstra - Parsons0.7

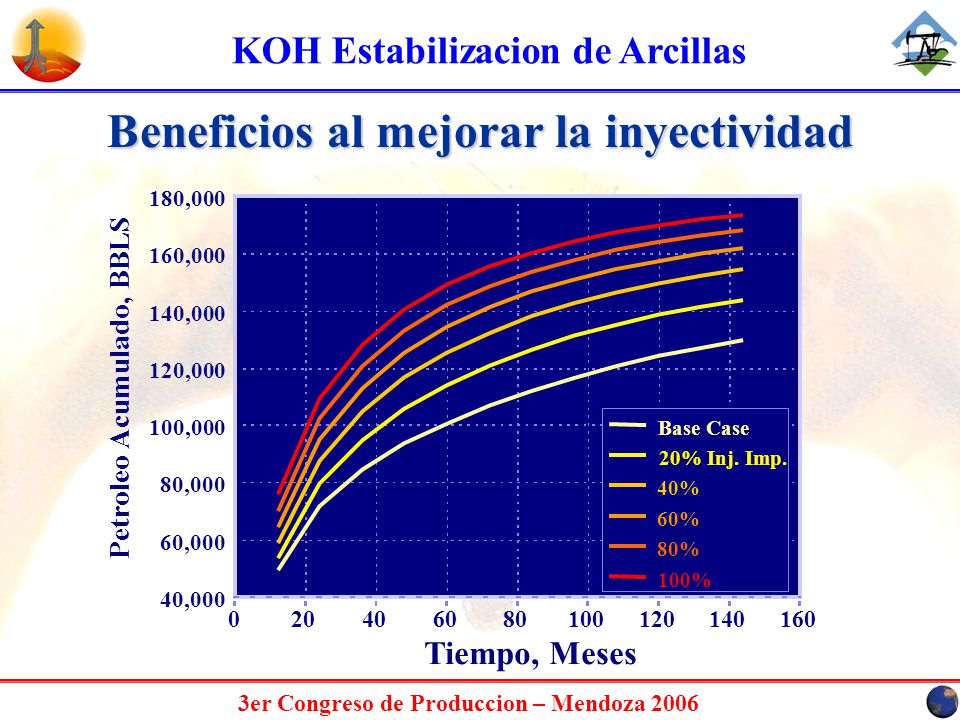

24 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Beneficios al mejorar la inyectividad 40,000 60,000 80,000 100,000 120,000 140,000 160,000 180,000 020406080100120140160 Tiempo, Meses Petroleo Acumulado, BBLS Base Case 20% Inj. Imp. 40% 60% 80% 100%

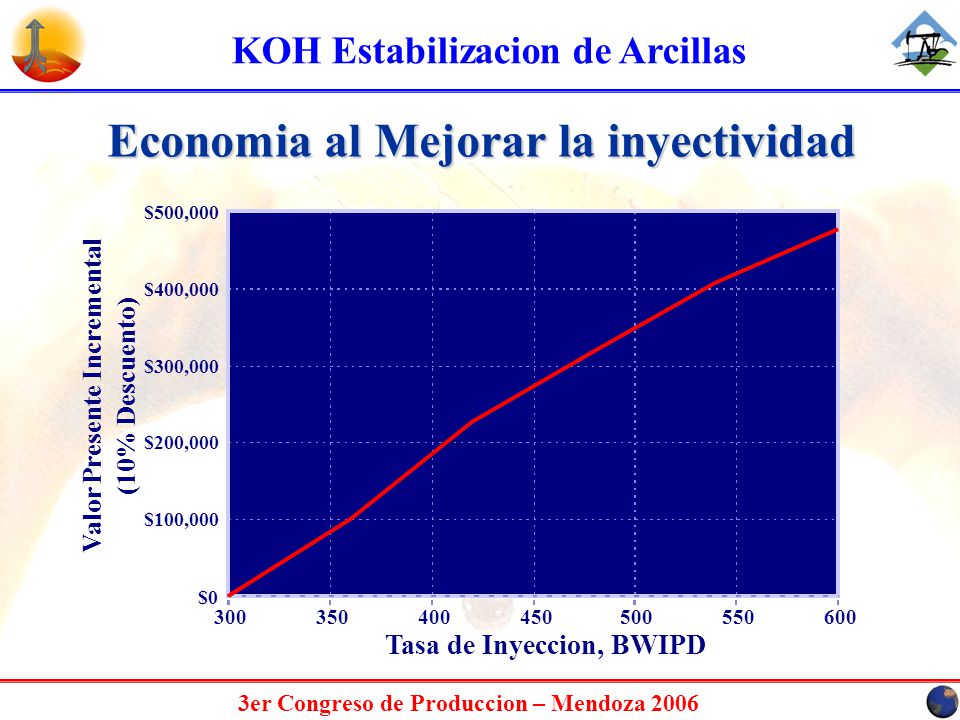

25 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Economia al Mejorar la inyectividad $0 $100,000 $200,000 $300,000 $400,000 $500,000 300350400450500550600 Tasa de Inyeccion, BWIPD Valor Presente Incremental (10% Descuento)

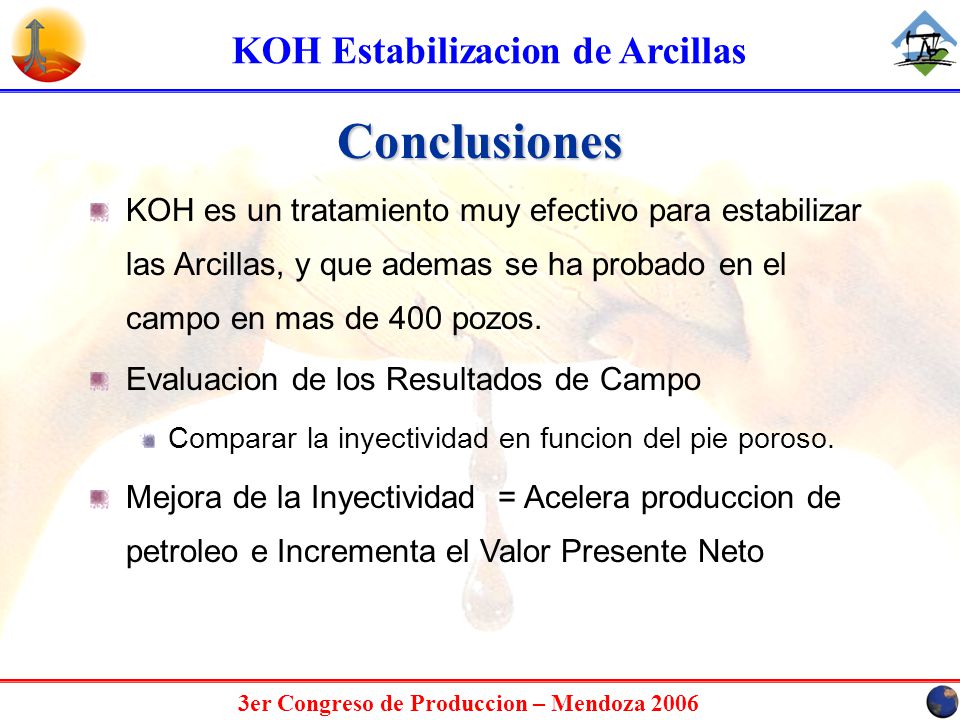

26 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion de Arcillas Conclusiones KOH es un tratamiento muy efectivo para estabilizar las Arcillas, y que ademas se ha probado en el campo en mas de 400 pozos. Evaluacion de los Resultados de Campo Comparar la inyectividad en funcion del pie poroso. Mejora de la Inyectividad = Acelera produccion de petroleo e Incrementa el Valor Presente Neto

27 KOH Estabilizacion de Arcillas 3er Congreso de Produccion – Mendoza 2006 KOH Estabilizacion y Control de Arcillas Ing. Chuck Norman Tiorco De Agentina S.R.L
