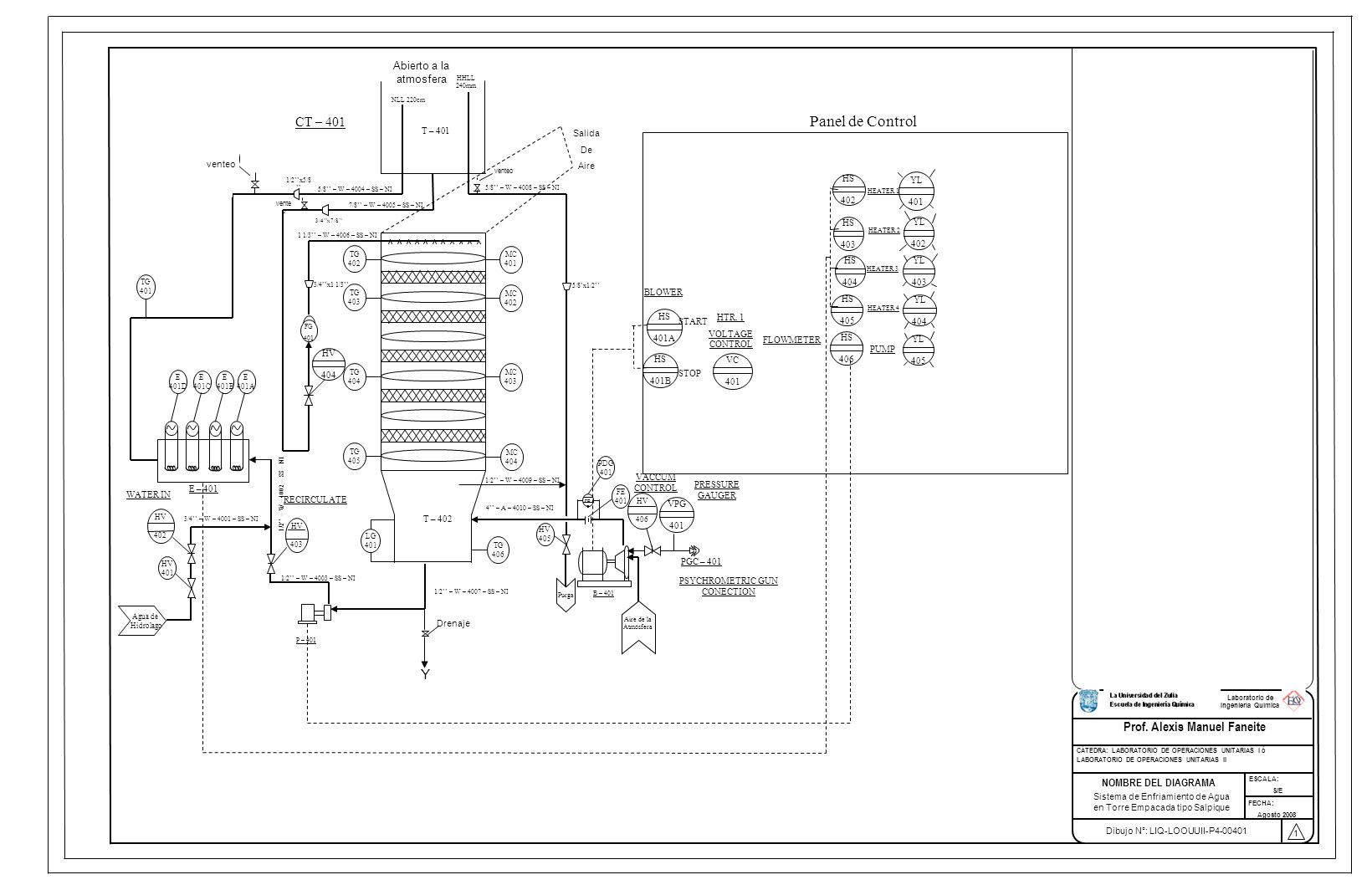

1 CÁTEDRA: LABORATORIO DE OPERACIONES UNITARIAS I ó LABORATORIO DE OPERACIONES UNITARIAS II Prof. Alexis Manuel Faneite Laboratorio de Ingeniería Química NOMBRE DEL DIAGRAMA ESCALA: S/E FECHA: Agosto 2008 1 Dibujo N°: LIQ-LOOUUII-P4-00401 Sistema de Enfriamiento de Agua en Torre Empacada tipo Salpique Abierto a la atmosfera HHLL 240mm P – 401 1/2’’ – W – 4007 – SS – NI FG 401 Agua de Hidrolago TG 401 LG 401 TG 405 TG 404 TG 403 TG 402 MC 401 MC 402 MC 403 MC 404 TG 406 Purga HV 401 HV 402 3/4’’ – W – 4001 – SS – NI HV 403 1/2’’ – W – 4003 – SS – NI 1/2’’ – W – 4002 – SS – NI E – 401 E 401D E 401C E 401B E 401A HV 404 HV 405 1/2’’x5/8 ’’ 5/8’’ – W – 4004 – SS – NI 7/8’’ – W – 4005 – SS – NI 3/4’’x7/8’’ 3/4’’x1 1/3’’ 1 1/3’’ – W – 4006 – SS – NI NLL 220cm 5/8’’ – W – 4008 – SS – NI T – 401 T – 402 CT – 401 5/8’x1/2’’ 1/2’’ – W – 4009 – SS – NI PDG 401 FE 401 B – 401 4’’ – A – 4010 – SS – NI HV 405 PGC – 401 HV 405 Aire de la Atmósfera venteo Drenaje Y PD G PSYCHROMETRIC GUN CONECTION PRESSURE GAUGER HS 401A HS 401B STOP START VC 401 HTR. 1 VOLTAGE CONTROL HS 402 HS 403 HS 404 HS 405 HS 406 YL 401 YL 402 YL 403 YL 404 YL 405 HEATER 1 HEATER 2 HEATER 3 HEATER 4 PUMP VPG 401 VACCUM CONTROL HS 406 HV 404 WATER IN RECIRCULATE FLOWMETER Panel de Control BLOWER HV 406 Salida De Aire

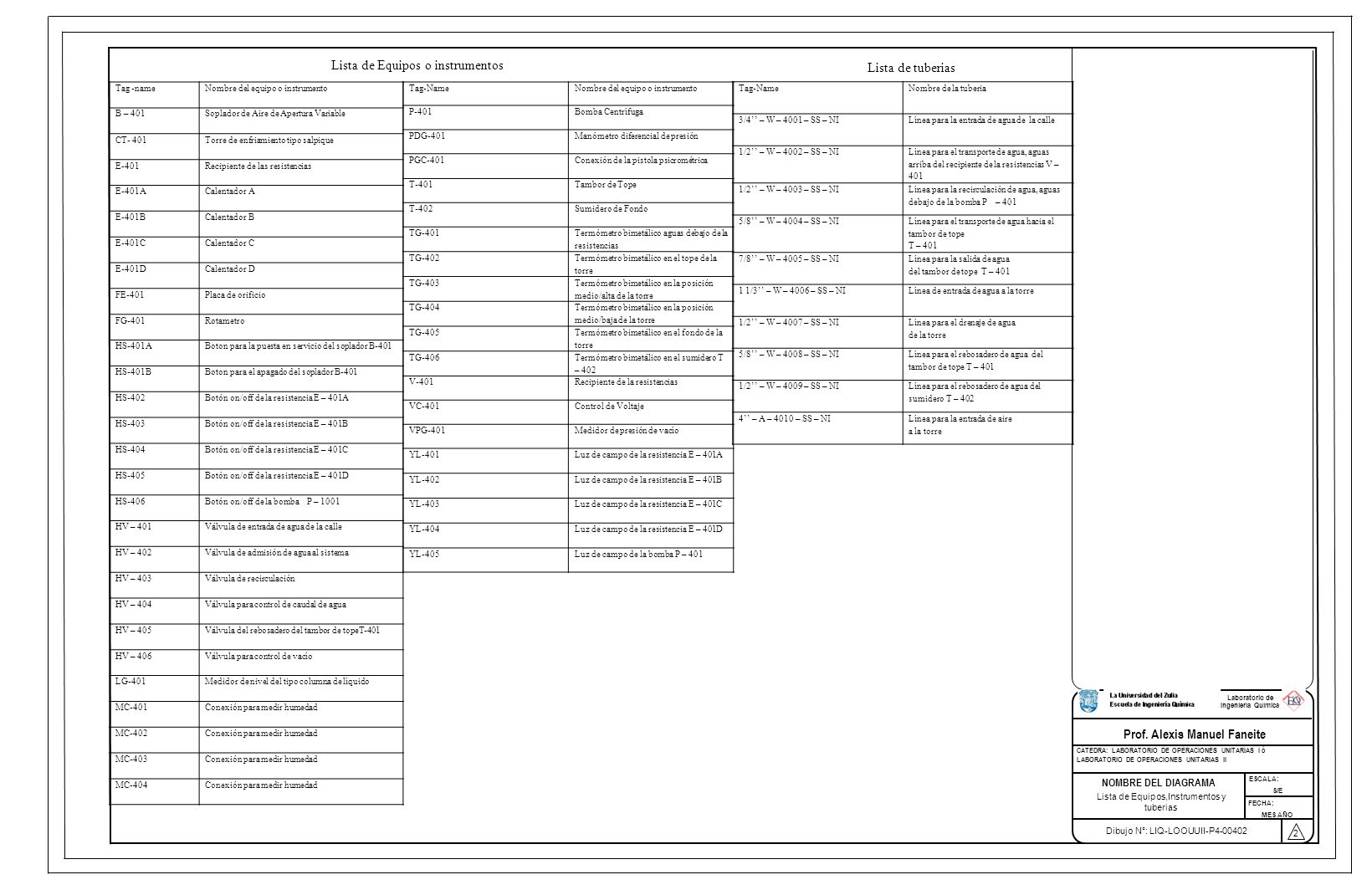

2 CÁTEDRA: LABORATORIO DE OPERACIONES UNITARIAS I ó LABORATORIO DE OPERACIONES UNITARIAS II Prof. Alexis Manuel Faneite Laboratorio de Ingeniería Química NOMBRE DEL DIAGRAMA ESCALA: S/E FECHA: MES AÑO 2 Dibujo N°: LIQ-LOOUUII-P4-00402 Lista de Equipos,Instrumentos y tuberias Tag -nameNombre del equipo o instrumento B – 401Soplador de Aire de Apertura Variable CT- 401Torre de enfriamiento tipo salpique E-401Recipiente de las resistencias E-401ACalentador A E-401BCalentador B E-401CCalentador C E-401DCalentador D FE-401Placa de orificio FG-401Rotametro HS-401ABoton para la puesta en servicio del soplador B-401 HS-401BBoton para el apagado del soplador B-401 HS-402Botón on/off de la resistencia E – 401A HS-403Botón on/off de la resistencia E – 401B HS-404Botón on/off de la resistencia E – 401C HS-405Botón on/off de la resistencia E – 401D HS-406Botón on/off de la bomba P – 1001 HV – 401Válvula de entrada de agua de la calle HV – 402Válvula de admisión de agua al sistema HV – 403Válvula de recirculación HV – 404Válvula para control de caudal de agua HV – 405Válvula del rebosadero del tambor de topeT-401 HV – 406Válvula para control de vacío LG-401Medidor de nivel del tipo columna de líquido MC-401Conexión para medir humedad MC-402Conexión para medir humedad MC-403Conexión para medir humedad MC-404Conexión para medir humedad Tag-NameNombre del equipo o instrumento P-401Bomba Centrífuga PDG-401Manómetro diferencial de presión PGC-401Conexión de la pistola psicrométrica T-401Tambor de Tope T-402Sumidero de Fondo TG-401 Termómetro bimetálico aguas debajo de la resistencias TG-402 Termómetro bimetálico en el tope de la torre TG-403 Termómetro bimetálico en la posición medio/alta de la torre TG-404 Termómetro bimetálico en la posición medio/baja de la torre TG-405 Termómetro bimetálico en el fondo de la torre TG-406 Termómetro bimetálico en el sumidero T – 402 V-401Recipiente de la resistencias VC-401Control de Voltaje VPG-401Medidor de presión de vacío YL-401Luz de campo de la resistencia E – 401A YL-402Luz de campo de la resistencia E – 401B YL-403Luz de campo de la resistencia E – 401C YL-404Luz de campo de la resistencia E – 401D YL-405Luz de campo de la bomba P – 401 Tag-NameNombre de la tuberia 3/4’’ – W – 4001 – SS – NILínea para la entrada de agua de la calle 1/2’’ – W – 4002 – SS – NI Línea para el transporte de agua, aguas arriba del recipiente de la resistencias V – 401 1/2’’ – W – 4003 – SS – NI Línea para la recirculación de agua, aguas debajo de la bomba P – 401 5/8’’ – W – 4004 – SS – NI Línea para el transporte de agua hacia el tambor de tope T – 401 7/8’’ – W – 4005 – SS – NI Línea para la salida de agua del tambor de tope T – 401 1 1/3’’ – W – 4006 – SS – NILínea de entrada de agua a la torre 1/2’’ – W – 4007 – SS – NI Línea para el drenaje de agua de la torre 5/8’’ – W – 4008 – SS – NI Línea para el rebosadero de agua del tambor de tope T – 401 1/2’’ – W – 4009 – SS – NI Línea para el rebosadero de agua del sumidero T – 402 4’’ – A – 4010 – SS – NILínea para la entrada de aire a la torre Lista de Equipos o instrumentos Lista de tuberias
