EXPLOSIONES en PROCESOS Industriales

Presentación del tema: "EXPLOSIONES en PROCESOS Industriales"— Transcripción de la presentación:

1 EXPLOSIONES en PROCESOS Industriales

2 EXPLOSIONES en PROCESOS Industriales

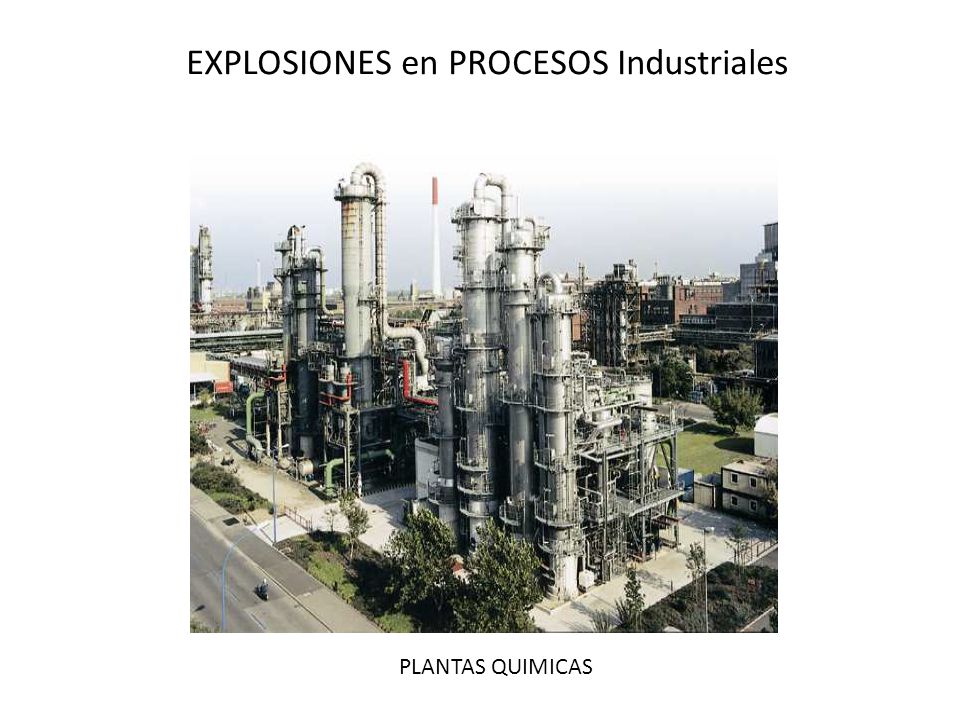

PLANTAS QUIMICAS

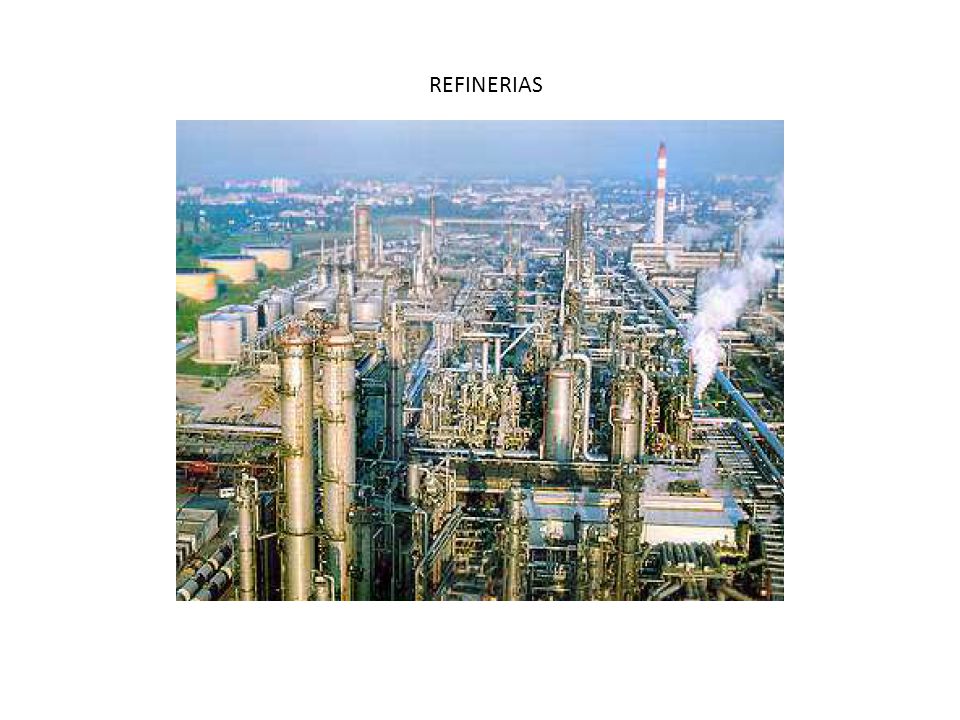

3 REFINERIAS

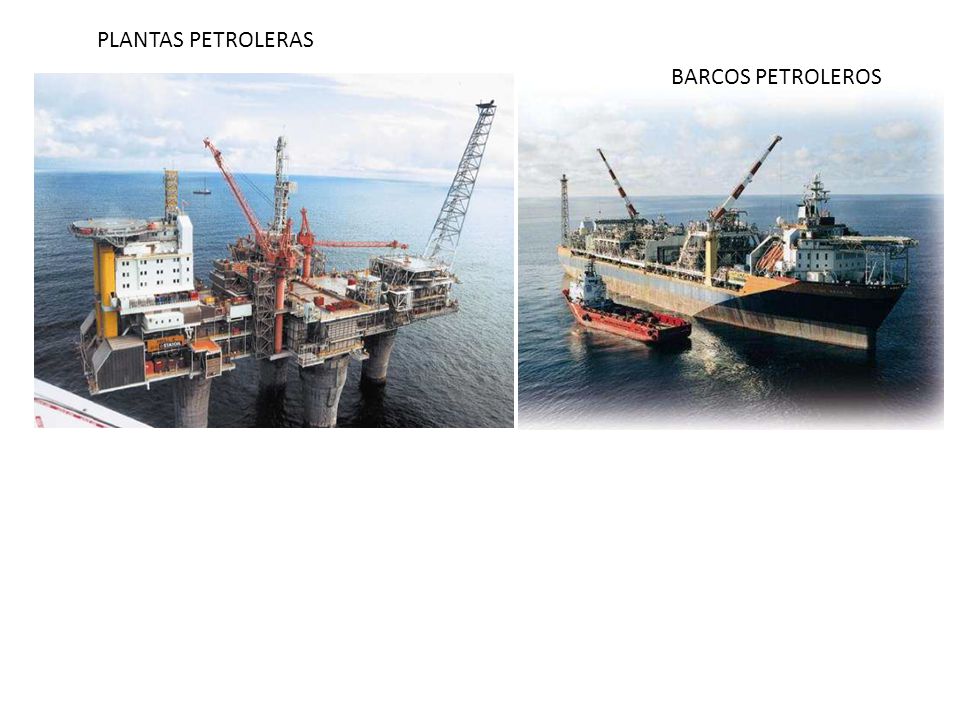

4 PLANTAS PETROLERAS BARCOS PETROLEROS

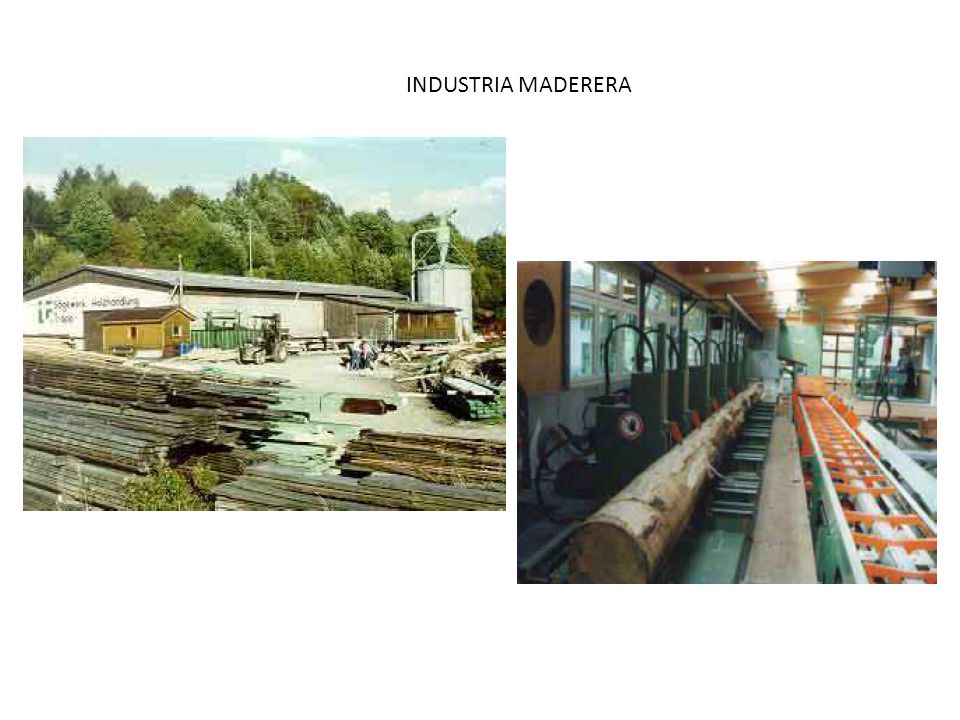

5 INDUSTRIA MADERERA

6 HORNOS

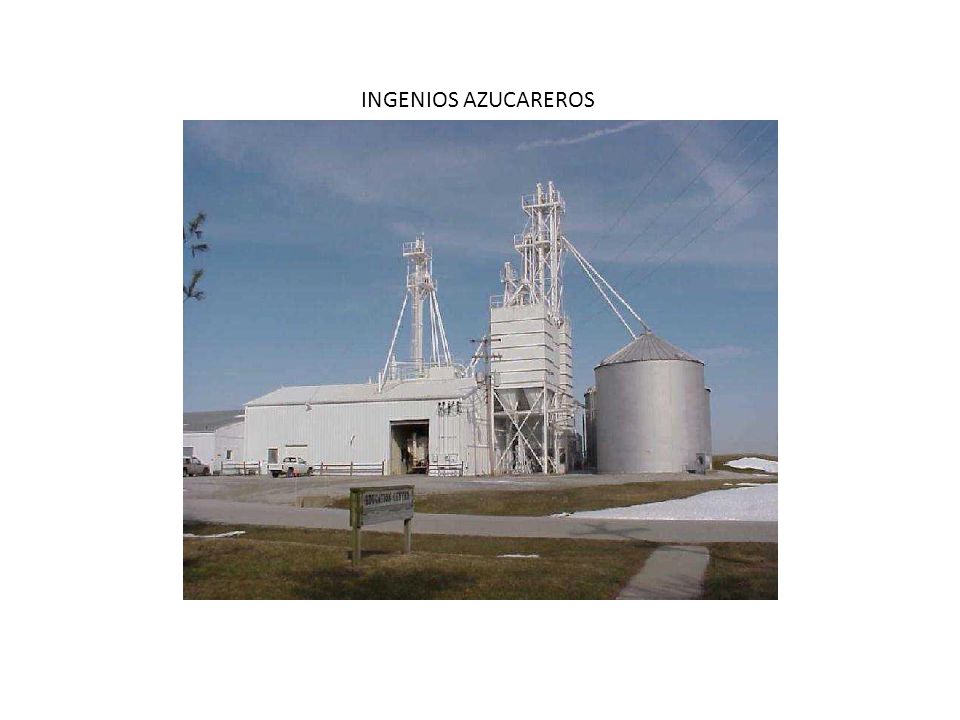

7 INGENIOS AZUCAREROS

8 INDUSTRIA FARMACEUTICA

9 INDUSTRIA ALIMENTICIA

10 DEFINICIÓN Liberación REPENTINA de energía que genera una onda de presión Rápida Concentrada Reacción de Combustión o Exotermica No necesariamente ocasiona daños Nuclear Química Eléctrica Presión Energía Almacenada

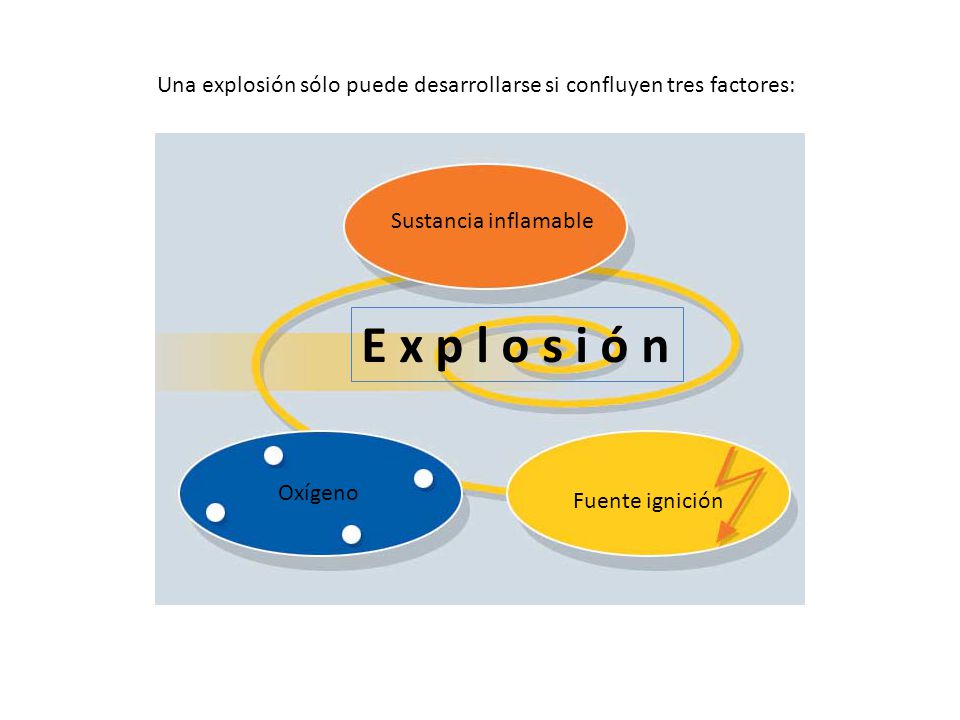

11 Una explosión sólo puede desarrollarse si confluyen tres factores:
Sustancia inflamable E x p l o s i ó n Oxígeno Fuente ignición

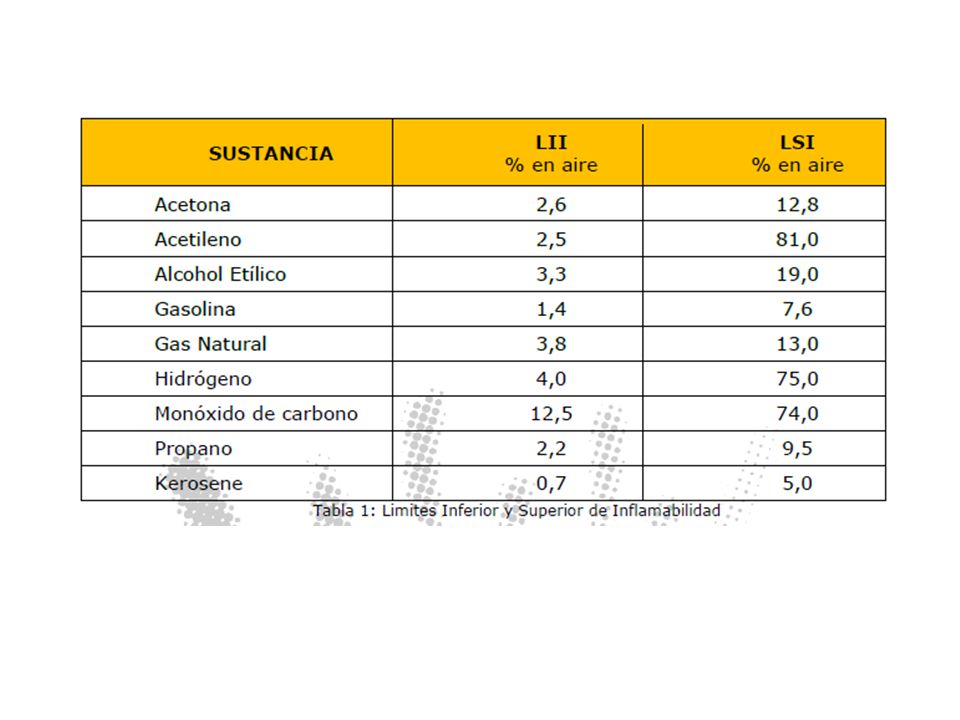

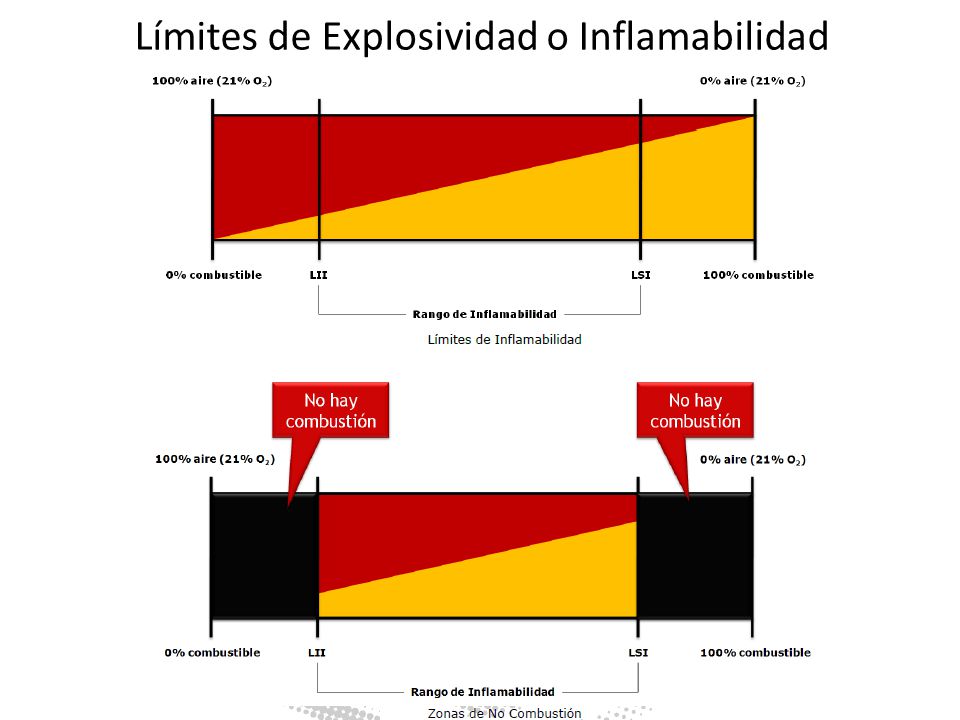

12 Límites de Explosividad o Inflamabilidad

13

14

15

16 Posibles escenarios (ACCIDENTALES)

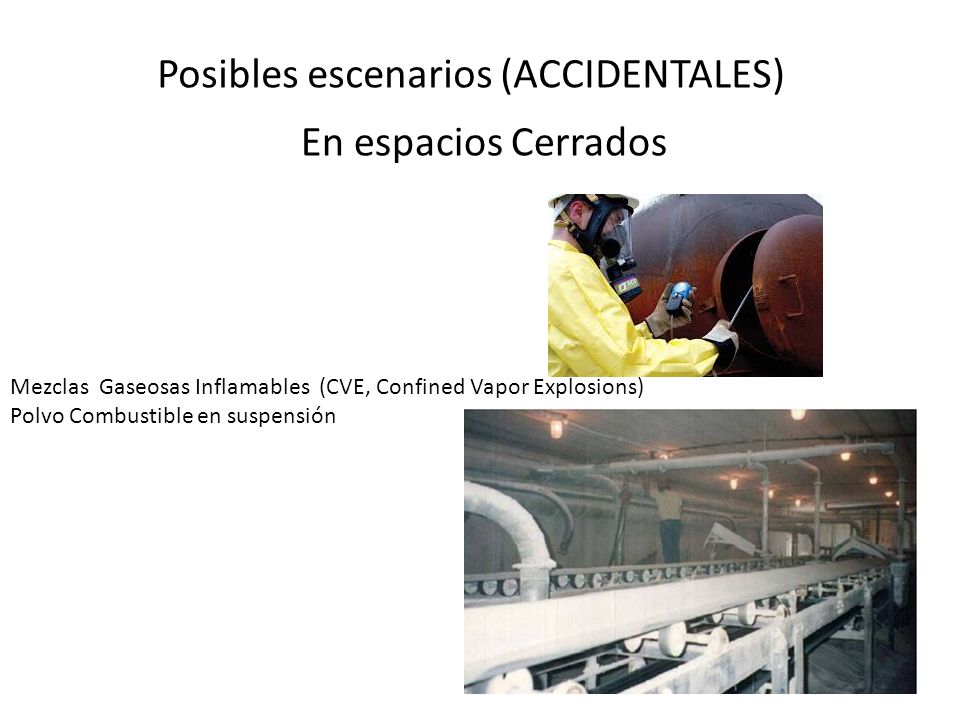

En espacios Cerrados Mezclas Gaseosas Inflamables (CVE, Confined Vapor Explosions) Polvo Combustible en suspensión

17 Posibles escenarios (ACCIDENTALES)
En espacios Abiertos Nubes de vapor no confinado UVCE(Unconfined Vapor Cloud Explosions)

18 Posibles escenarios (ACCIDENTALES)
En Recipientes contenedores De gas comprimido Gas licuado o sobre calentado (BLEVE. Boiling Liquid Expanding Vapor Explosion)

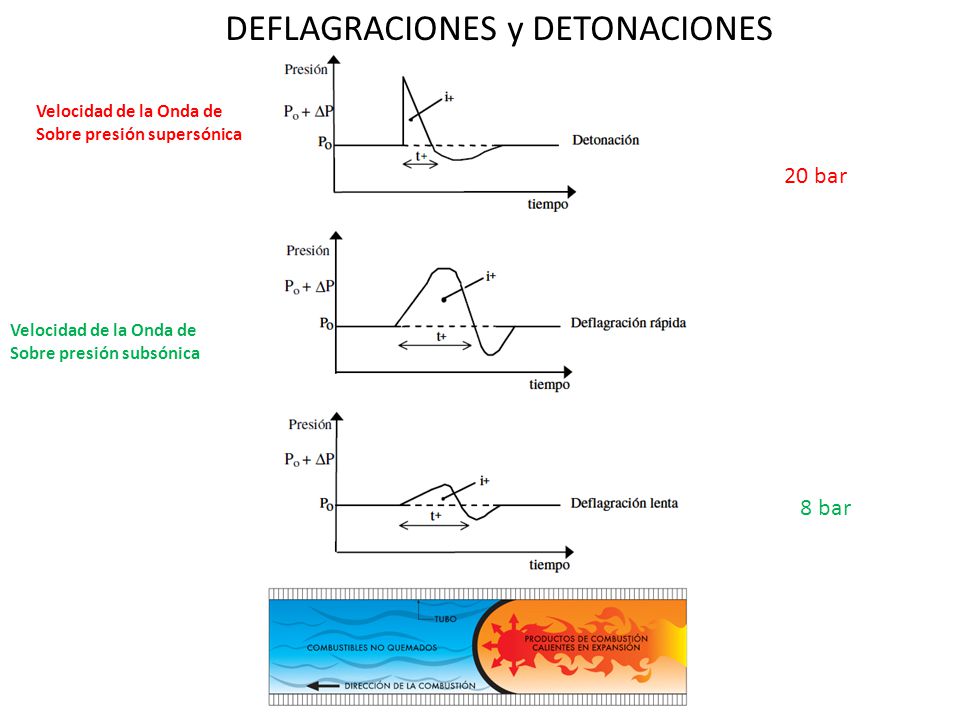

19 DEFLAGRACIONES y DETONACIONES
Velocidad de la Onda de Sobre presión supersónica 20 bar Velocidad de la Onda de Sobre presión subsónica 8 bar

20 Tipos de Combustión

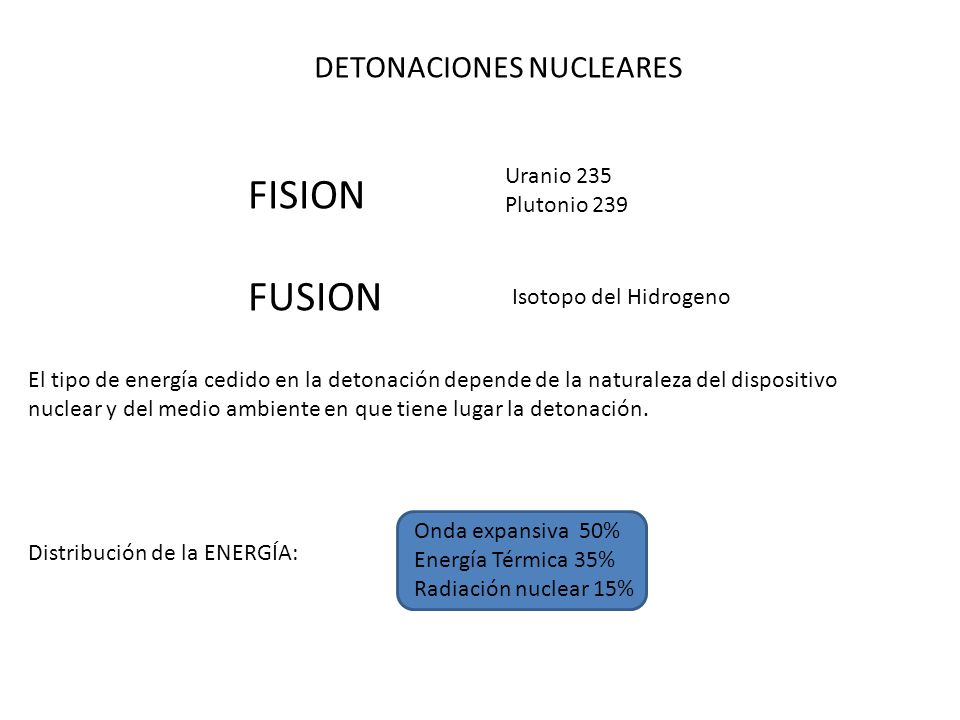

21 DETONACIONES NUCLEARES
Uranio 235 Plutonio 239 FISION FUSION Isotopo del Hidrogeno El tipo de energía cedido en la detonación depende de la naturaleza del dispositivo nuclear y del medio ambiente en que tiene lugar la detonación. Distribución de la ENERGÍA: Onda expansiva 50% Energía Térmica 35% Radiación nuclear 15%

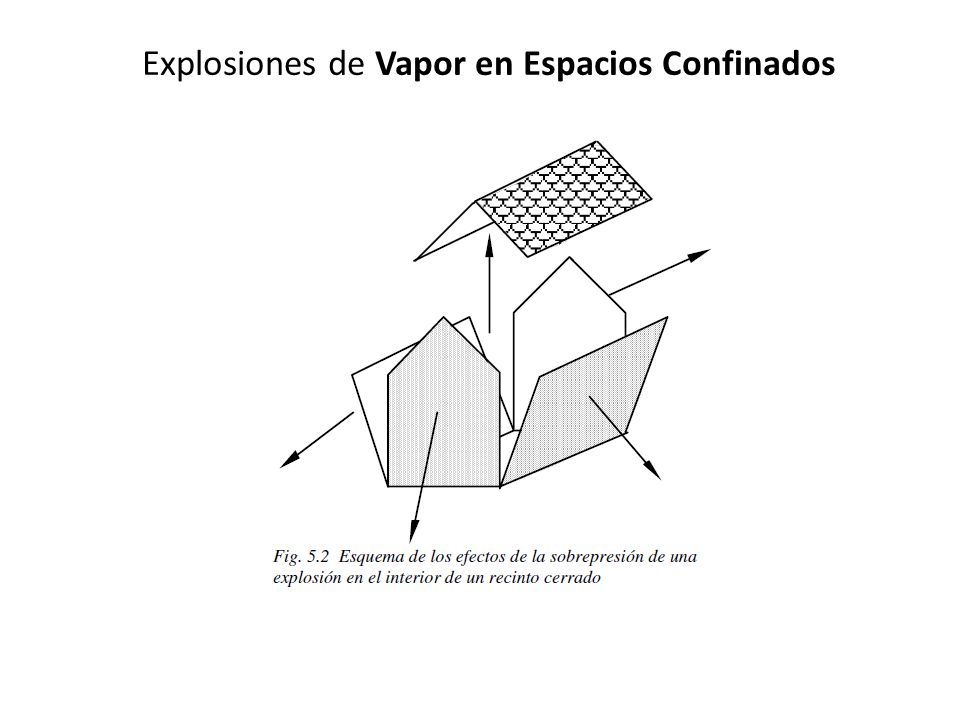

22 Explosiones de Vapor en Espacios Confinados

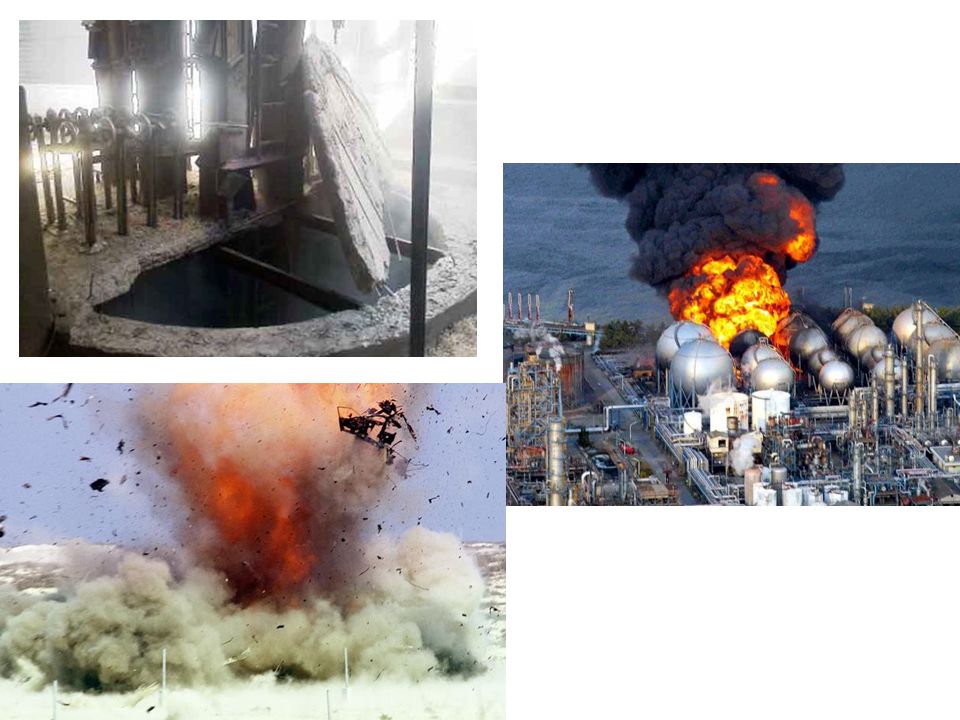

23

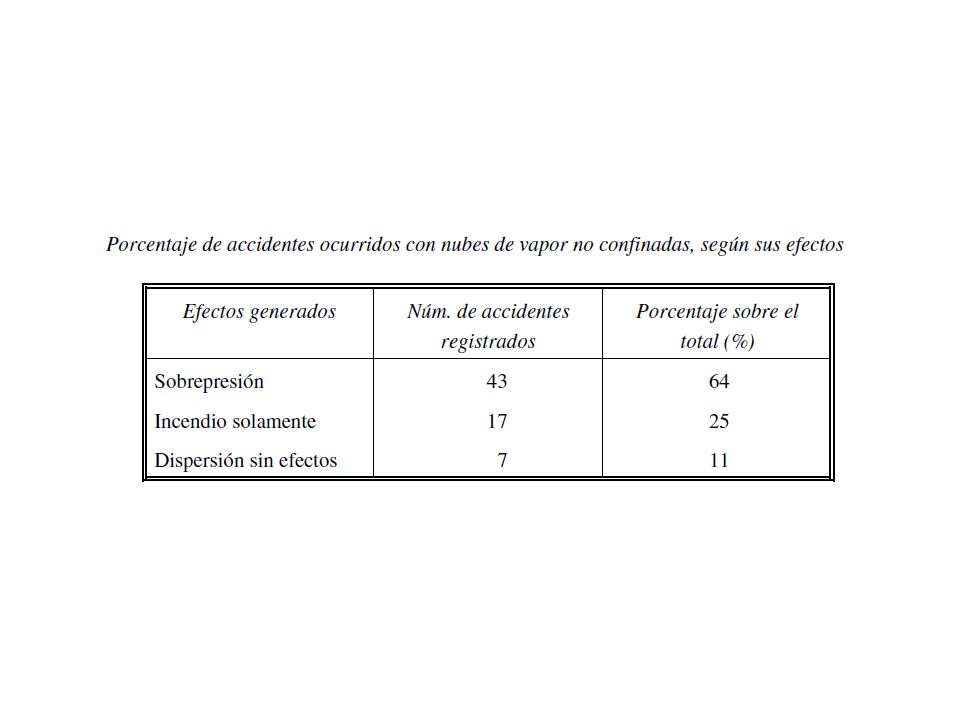

24 Explosiones de NUBES de VAPOR no Confinadas
Incendio de Charco

25

26

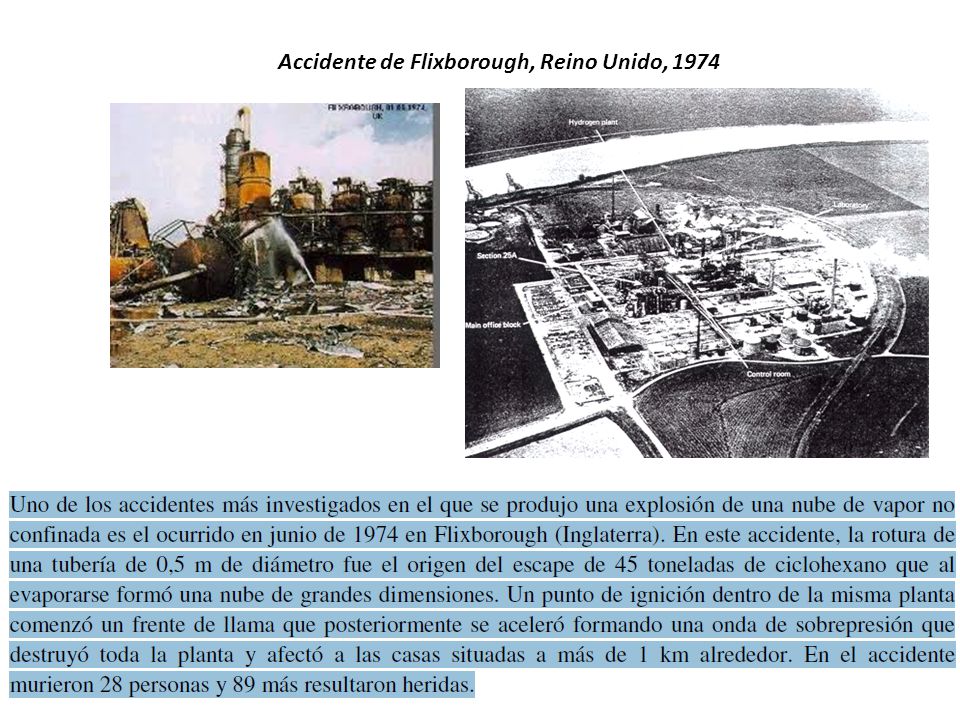

27 Accidente de Flixborough, Reino Unido, 1974

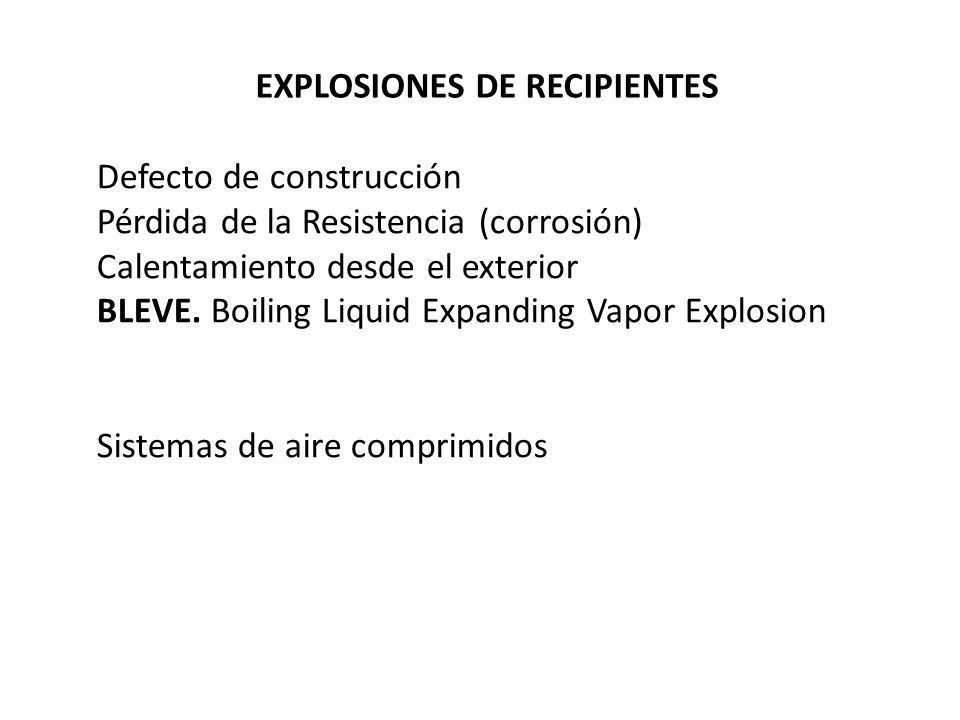

28 EXPLOSIONES DE RECIPIENTES
Defecto de construcción Pérdida de la Resistencia (corrosión) Calentamiento desde el exterior BLEVE. Boiling Liquid Expanding Vapor Explosion Sistemas de aire comprimidos

29 EXPLOSIONES POR POLVO COMBUSTIBLES

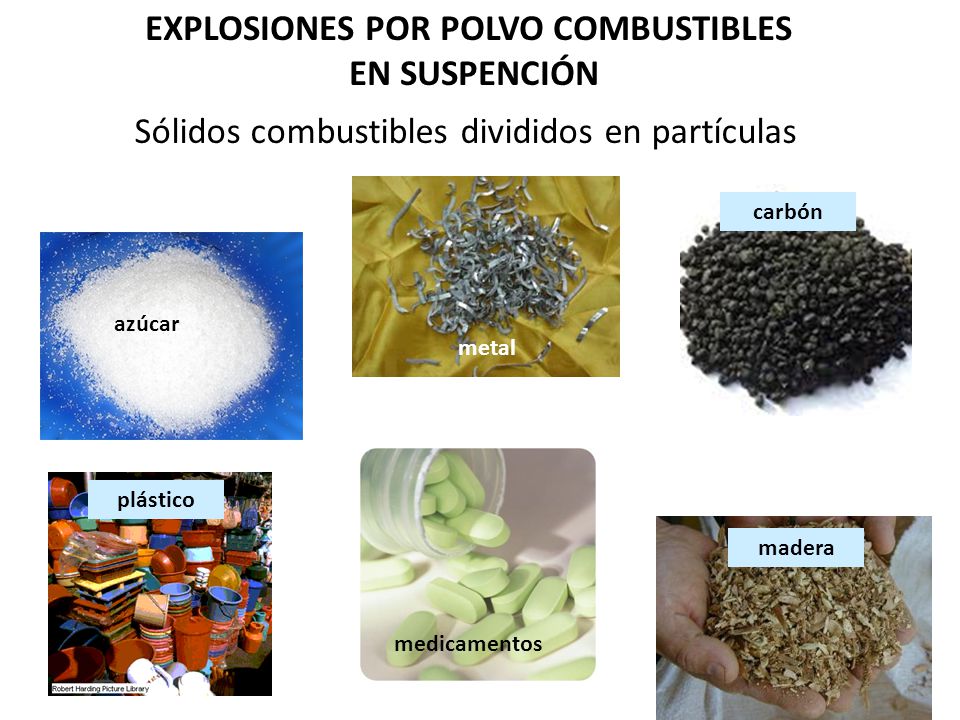

EN SUSPENCIÓN Sólidos combustibles divididos en partículas carbón azúcar metal plástico madera medicamentos

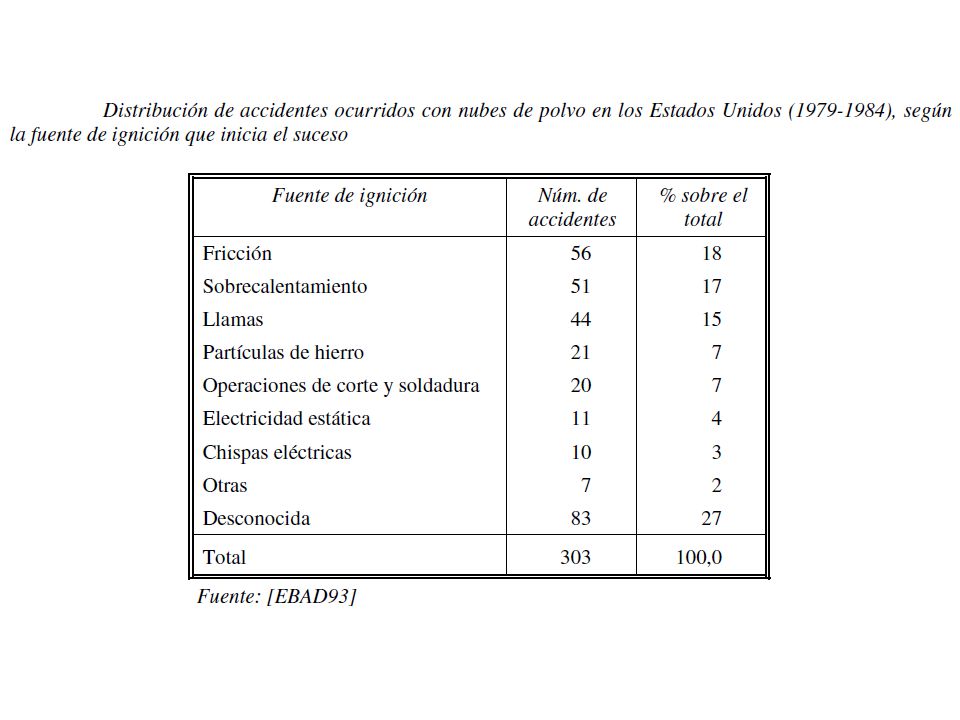

30
