1 UNIDAD TEMÁTICA N° 2 D.I.E. Inés E. Cárdenas - año 2011

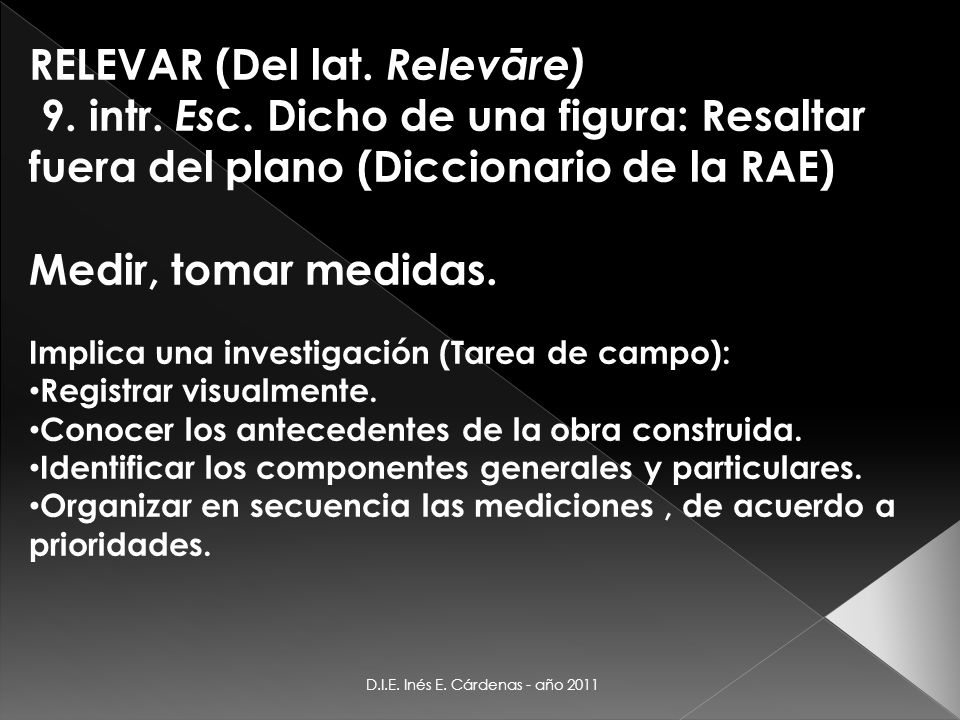

2 RELEVAR (Del lat. Relevāre) 9. intr. Esc. Dicho de una figura: Resaltar fuera del plano (Diccionario de la RAE) Medir, tomar medidas. Implica una investigación (Tarea de campo): Registrar visualmente. Conocer los antecedentes de la obra construida. Identificar los componentes generales y particulares. Organizar en secuencia las mediciones, de acuerdo a prioridades. D.I.E. Inés E. Cárdenas - año 2011

3 ELEMENTOS DE TRABAJO: Ruleta metálica Lápiz Hoja sobre soporte rígido. Escalímetro.

4 D.I.E. Inés E. Cárdenas - año 2011 ¿cómo se expresan en el plano?

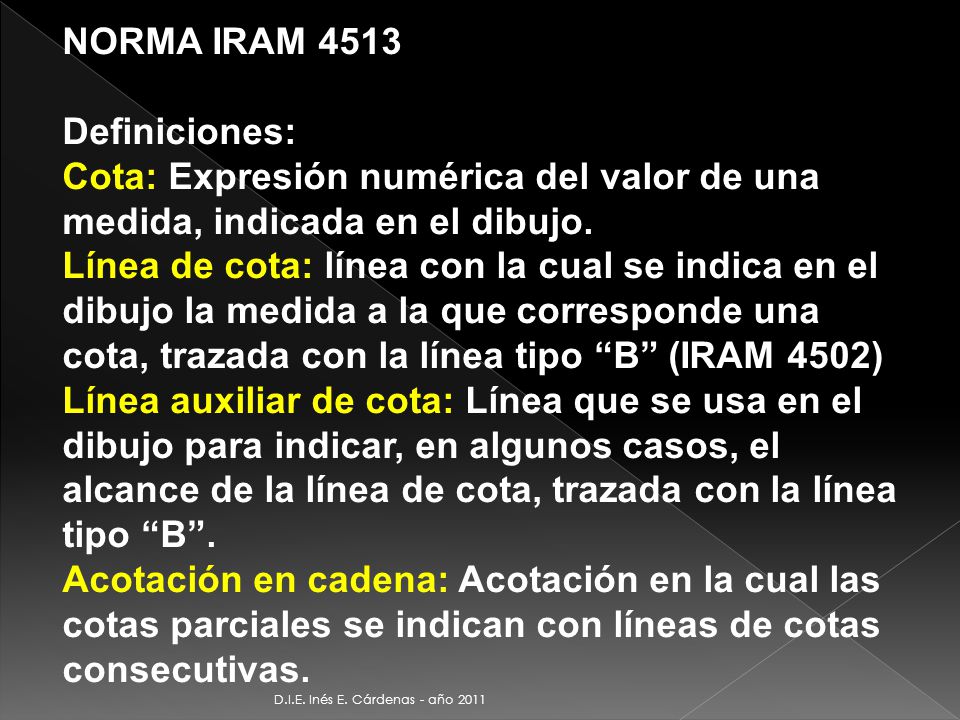

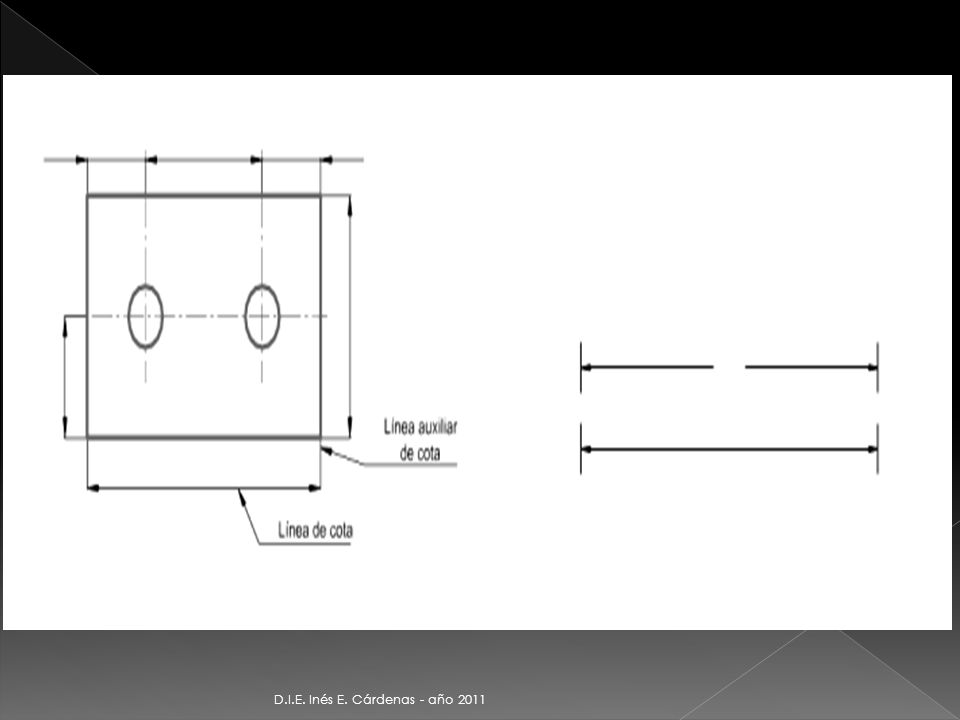

5 NORMA IRAM 4513 Definiciones: Cota: Expresión numérica del valor de una medida, indicada en el dibujo. Línea de cota: línea con la cual se indica en el dibujo la medida a la que corresponde una cota, trazada con la línea tipo “B” (IRAM 4502) Línea auxiliar de cota: Línea que se usa en el dibujo para indicar, en algunos casos, el alcance de la línea de cota, trazada con la línea tipo “B”. Acotación en cadena: Acotación en la cual las cotas parciales se indican con líneas de cotas consecutivas. D.I.E. Inés E. Cárdenas - año 2011

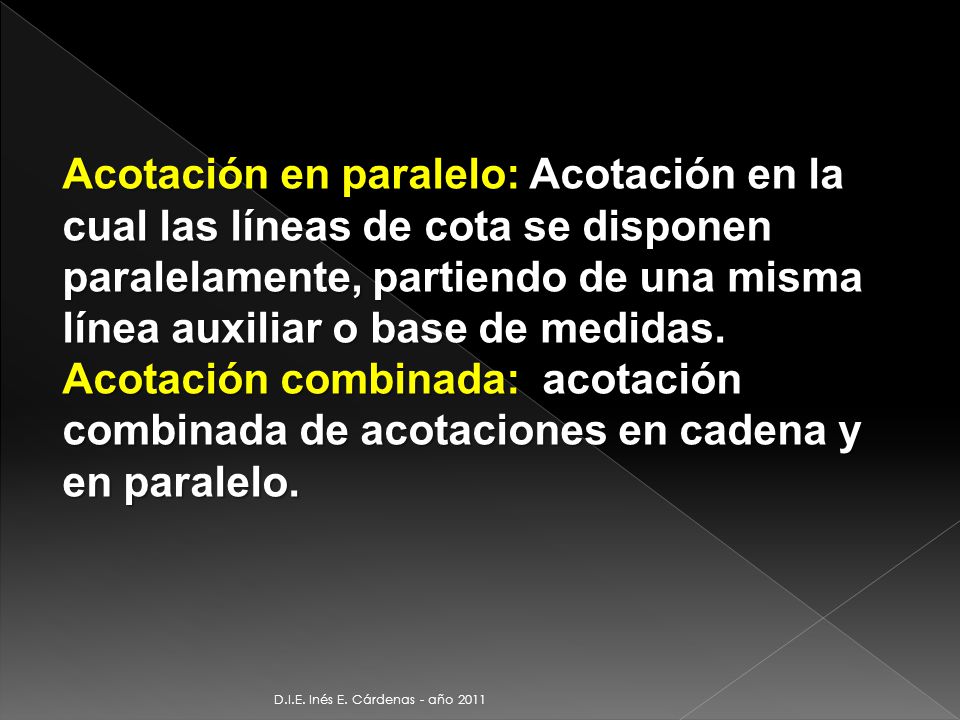

6 Acotación en paralelo: Acotación en la cual las líneas de cota se disponen paralelamente, partiendo de una misma línea auxiliar o base de medidas. Acotación combinada: acotación combinada de acotaciones en cadena y en paralelo. D.I.E. Inés E. Cárdenas - año 2011

7

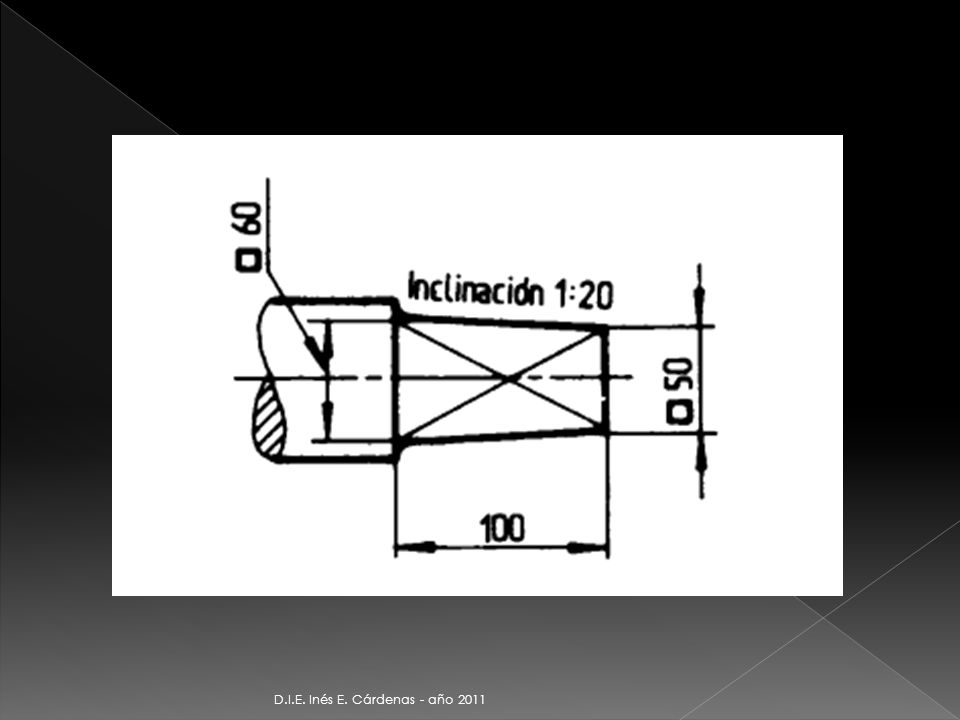

8

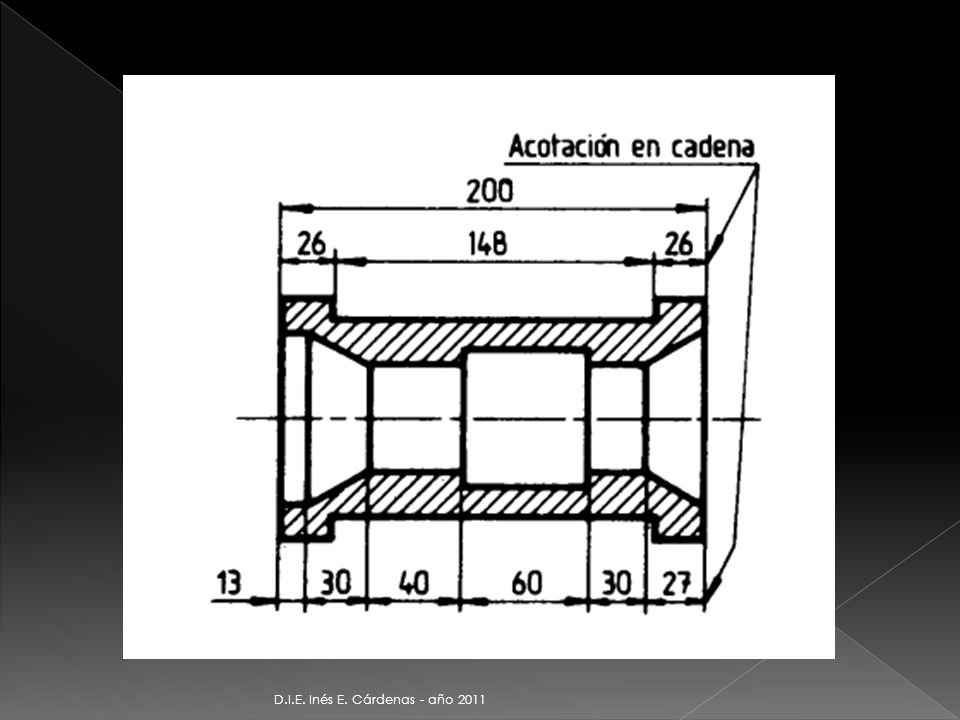

9

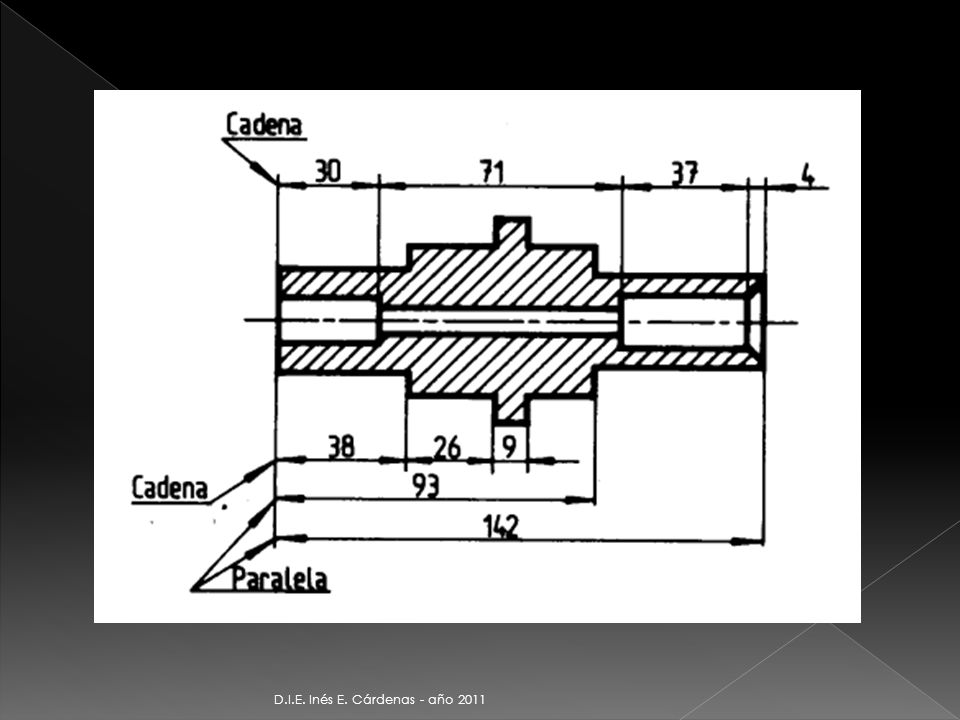

10

11 Flecha de Cota Los extremos de línea de cota terminarán con flechas formadas por un triángulo isósceles ennegrecido

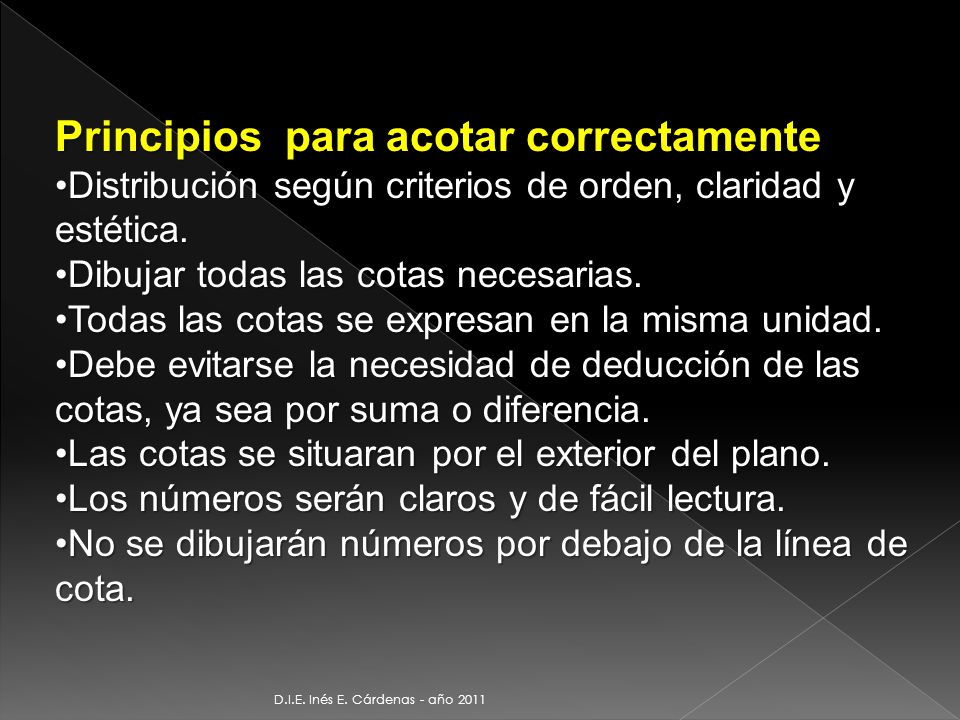

12 D.I.E. Inés E. Cárdenas - año 2011 Principios para acotar correctamente Distribución según criterios de orden, claridad y estética.Distribución según criterios de orden, claridad y estética. Dibujar todas las cotas necesarias.Dibujar todas las cotas necesarias. Todas las cotas se expresan en la misma unidad.Todas las cotas se expresan en la misma unidad. Debe evitarse la necesidad de deducción de las cotas, ya sea por suma o diferencia.Debe evitarse la necesidad de deducción de las cotas, ya sea por suma o diferencia. Las cotas se situaran por el exterior del plano.Las cotas se situaran por el exterior del plano. Los números serán claros y de fácil lectura.Los números serán claros y de fácil lectura. No se dibujarán números por debajo de la línea de cota.No se dibujarán números por debajo de la línea de cota.

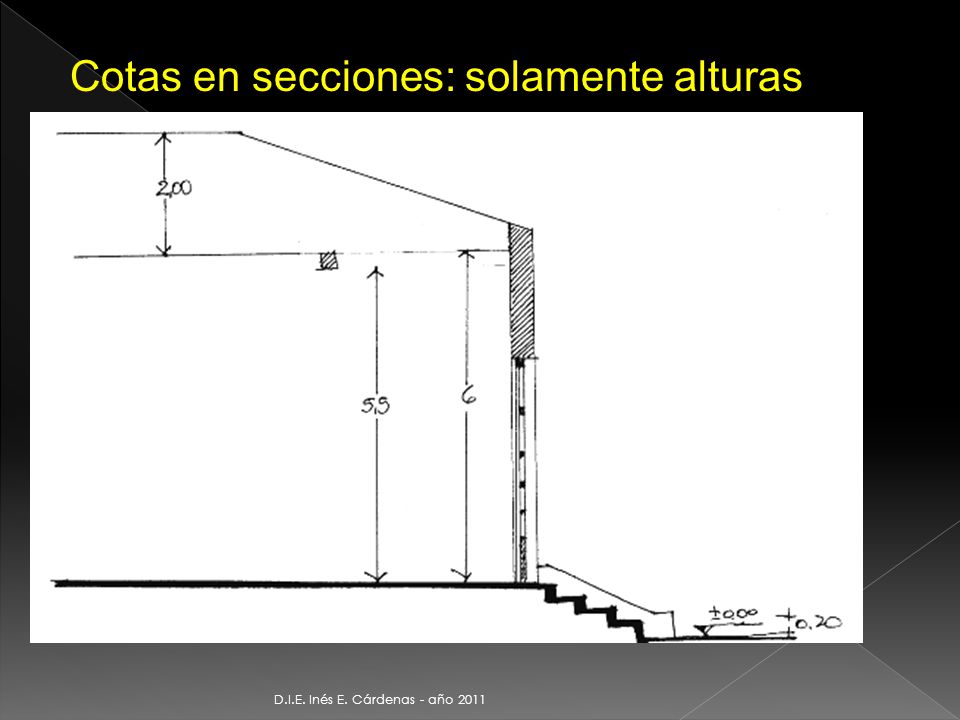

13 D.I.E. Inés E. Cárdenas - año 2011 Cotas en secciones: solamente alturas

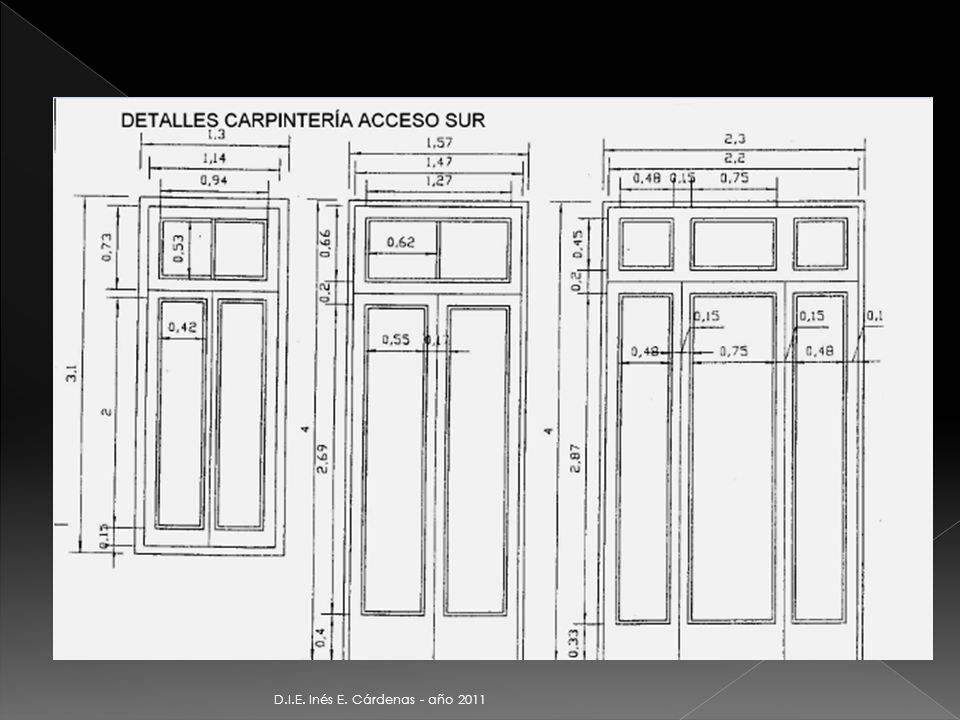

14 D.I.E. Inés E. Cárdenas - año 2011

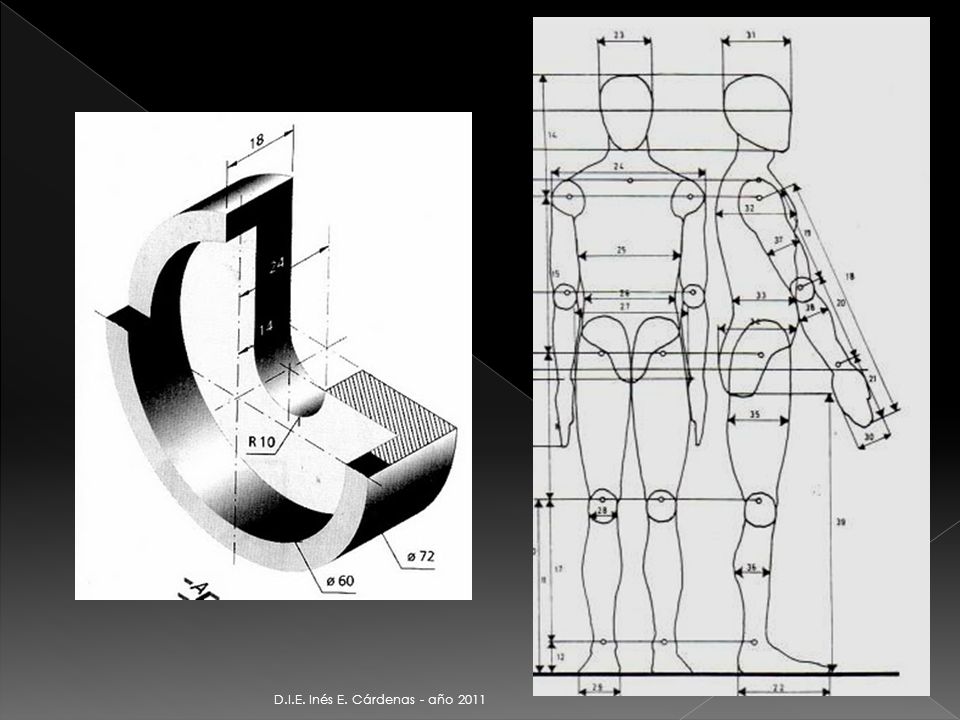

15

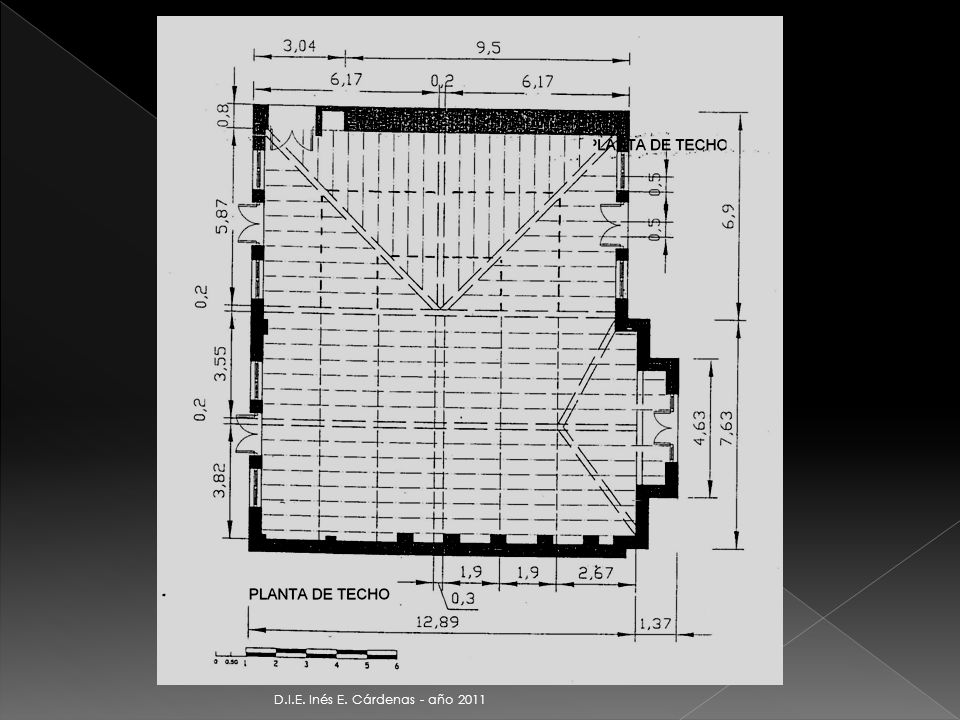

16

17 FIN
