1 Presentación Proyecto Fin de Carrera - ITIEI TÍTULO: Sistema de muestreo de redes de comunicaciones en tiempo real AUTOR: Javier Morán Carrera DIRECTOR: Marco Antonio Muñoz Muñoz E.T.S.Ingeniería, Universidad Pontificia Comillas de Madrid

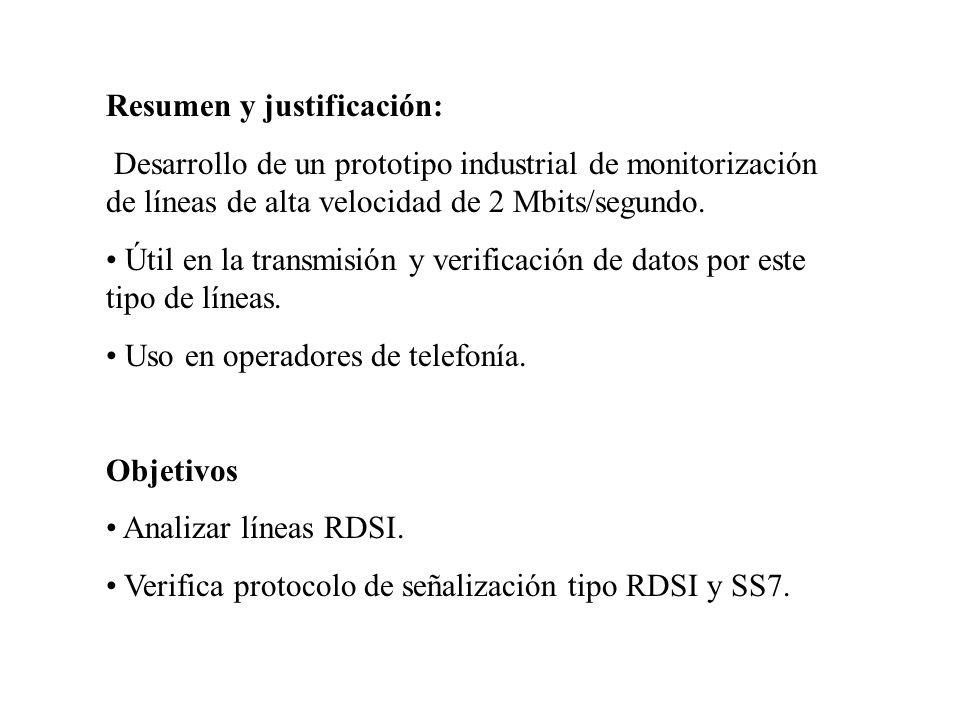

2 Resumen y justificación: Desarrollo de un prototipo industrial de monitorización de líneas de alta velocidad de 2 Mbits/segundo. Útil en la transmisión y verificación de datos por este tipo de líneas. Uso en operadores de telefonía. Objetivos Analizar líneas RDSI. Verifica protocolo de señalización tipo RDSI y SS7.

3 DISEÑO HARDWARE Compuesto de :  32 extractores (64Kbps c/u).  32 microcontroladores MC68302 (Motorola). Formato:  HDLC (tramas RDSI y SS7).  Serie (  C  PC).  TCP/IP (PC  central). Resolución de 1ms por canal.

4 Tarjeta de procesamientoTarjeta de adquisición

5 Microcontrolador MC68302 (Motorola)

6 Interfaz de memoria compartida y control de tiempo real por hardware

7 Diseño a bajo nivel del software en el  C. PC basado en Linux para control de puertos, tiempo-real, pipes y LAN. Control de todo el sistema. Ordenación y tratamiento de las tramas de los 32  Cs del sistema, en tiempo-real y con resolución de 1 ms. DISEÑO SOFTWARE Software del microcontrolador

8 Rutina principal Inicialización y gestión de variables. Acceso a memoria compartida Filtrado tramas de información, CRC y datos de estadísticas Información Errores CRC Datos Estadísticas Cálculo y montaje de trama Configuración remota Ordenación por tiempo de llegada Polling Acceso a tarjetas Hora Base Etiquetado Envío Base de datos Envío periódico Base de estadísticas Módulo software del PC

9 Resultados actuales: Soporte de 32 canales RDSI y/o SS7 (115 Kbps y 64 Kbps). Análisis en tiempo real. Soporte de enlaces de evaluación por LAN (Linux) y RDSI. Conclusiones a la fecha: Soporte de 32 canales RDSI y/o SS7 (115 Kbps y 64 Kbps). Análisis en tiempo real. Soporte de enlaces de evaluación por LAN (Linux) y RDSI. Trabajo por desarrollar: Análisis de redes FAST-ETHERNET, GIGABITS y ATM en una sonda compartida con buses distribuidos.  Hardware de alto rendimiento con Power-PC + ASICs + FPGA y Compact-PCI.
