1 1 CONFIGURACION DEL SWITCH Semestre 3 Capítulo 6 Carlos Bran cbran@udb.edu.sv

2 222 Secuencia de inicio del switch Configuración del switch Contenido

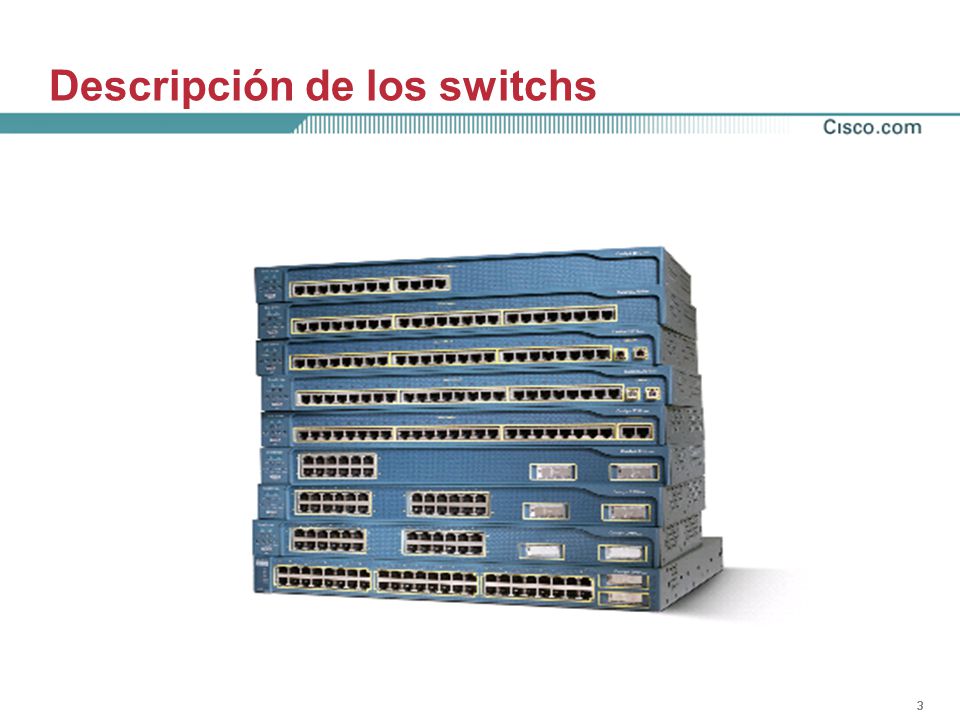

3 333 Descripción de los switchs Los switches con computadoras dedicadas y especializadas que contienen un CPU, Memoria, puertos y un sistema operativo. Generalmente son administrable a traves de un puerto de consola. Generalmente no tienen interruptores de encendido, simplemente se conectan y desconectan. Pueden tener diferentes tipos de puertos, 10/100/1000Mbps, así como diversas opciones de medios (fibra, cobre).

4 444 Indicadores LED del switch LED de sistema Indica si el sistema esta recibiendo energía y esta funcionando correctamente. LED de suministro remoto de energía (RPS) Indica si se usa suministro remoto de energía. LED de modo de puerto Indica el estado del botón de modo, con lo que se determina como interpretar los LED de estado. LED de estado de puerto

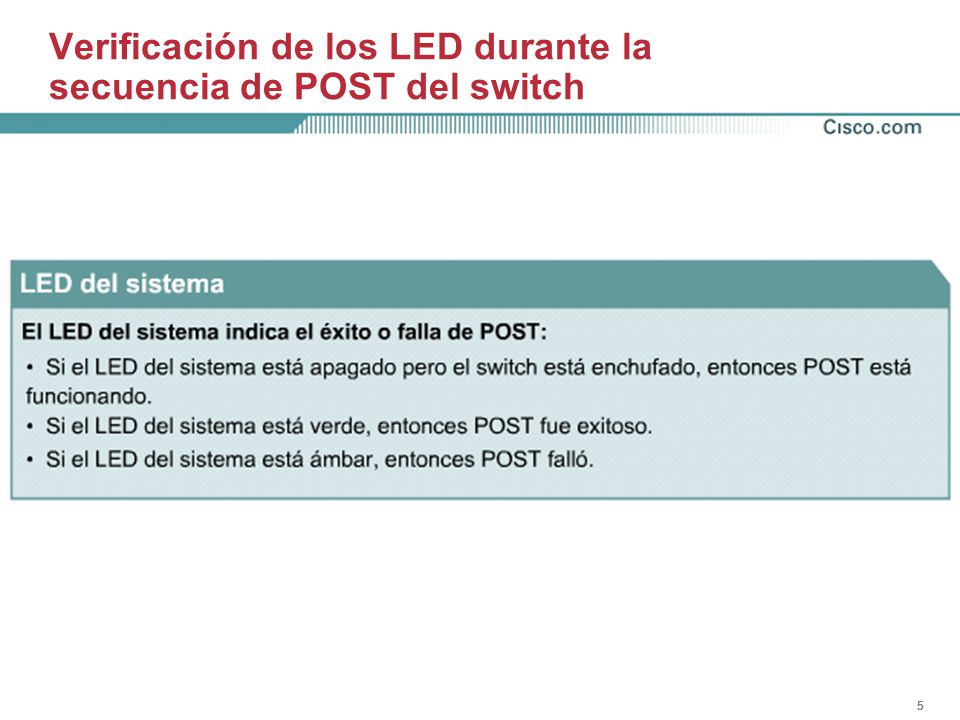

5 555 Verificación de los LED durante la secuencia de POST del switch

6 666 Conexión de consola y resultado del arranque inicial del switch

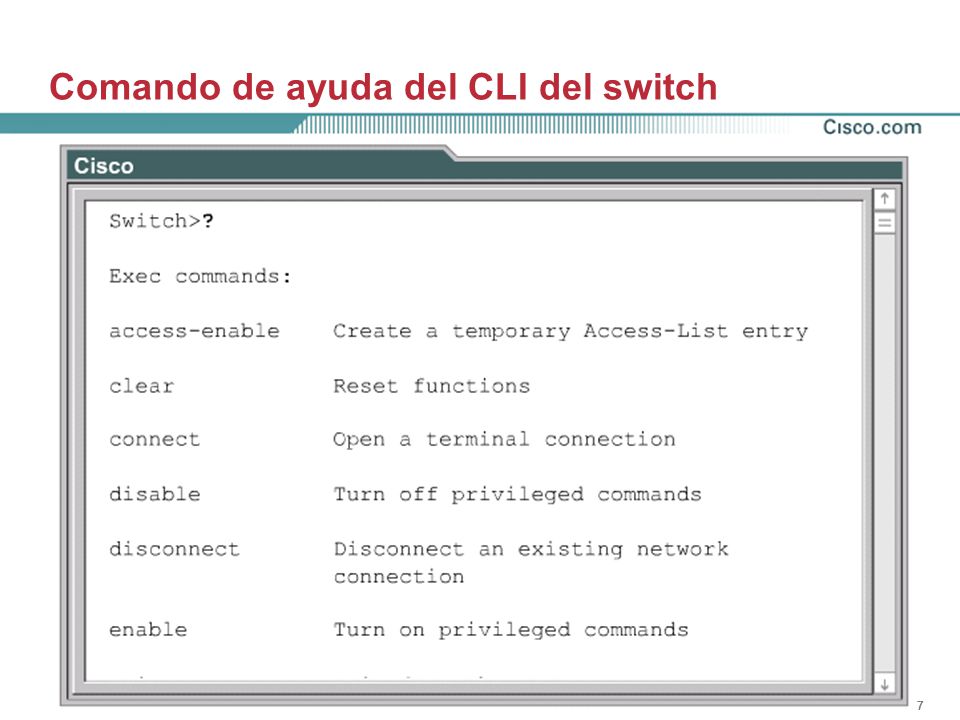

7 777 Comando de ayuda del CLI del switch

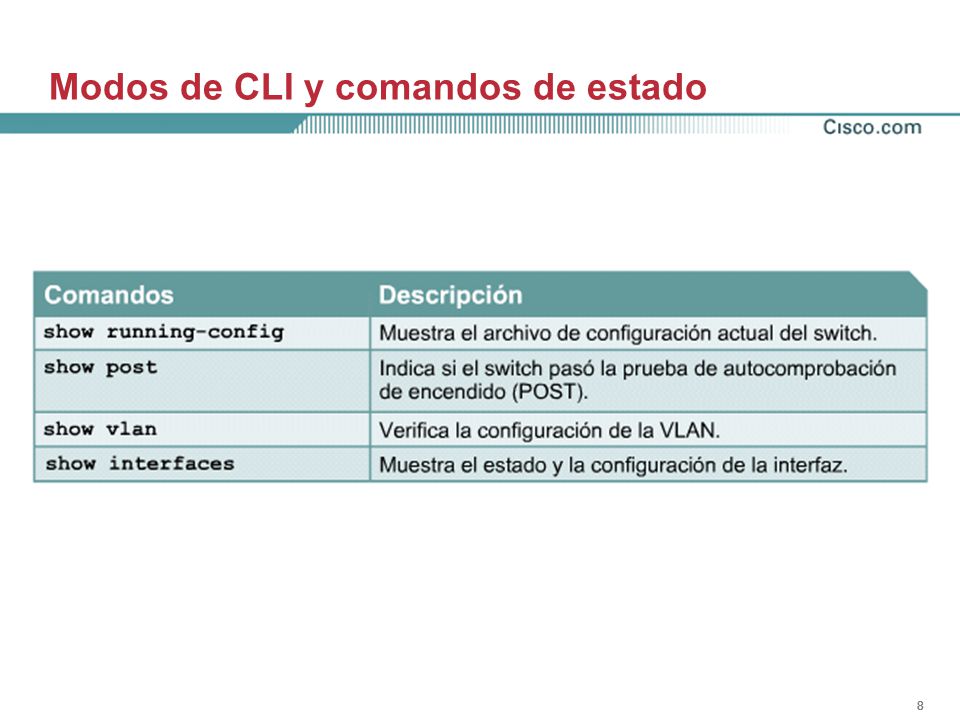

8 888 Modos de CLI y comandos de estado Soporta los mismos modos de comando que el router; Usuario: sw> Privilegiado: sw# Configuración global: sw(config)# Configuración especifica : sw(config-if)#

9 999 Verificación de la configuración por defecto de un switch Catalyst

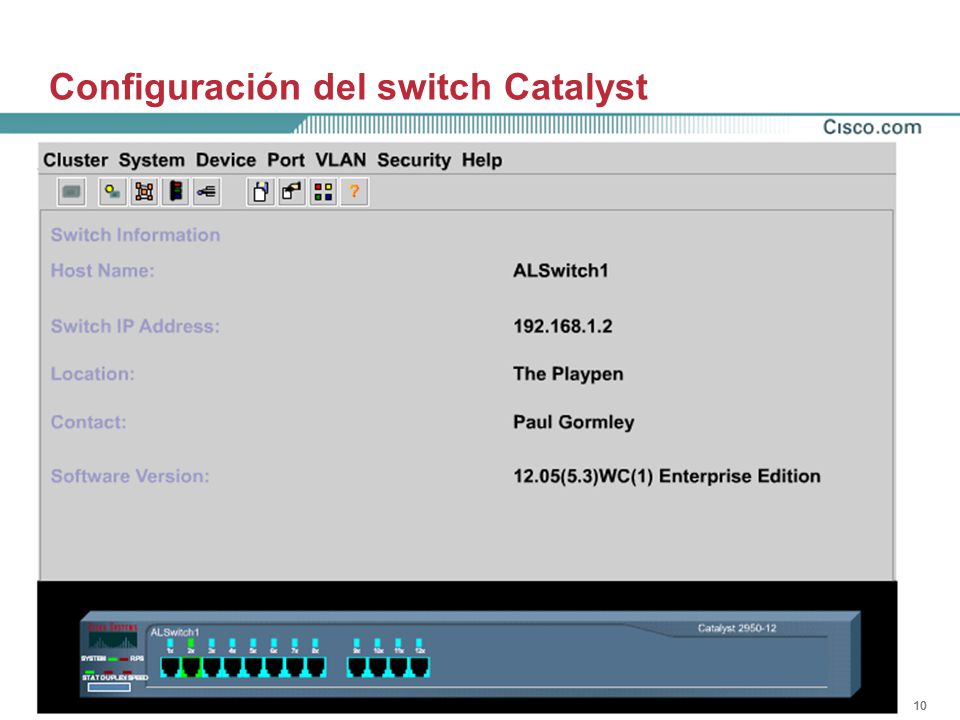

10 10 Configuración del switch Catalyst Nombre Y Contraseñas Configuración de la IP y la puerta de enlace Activación de servidor HTTP

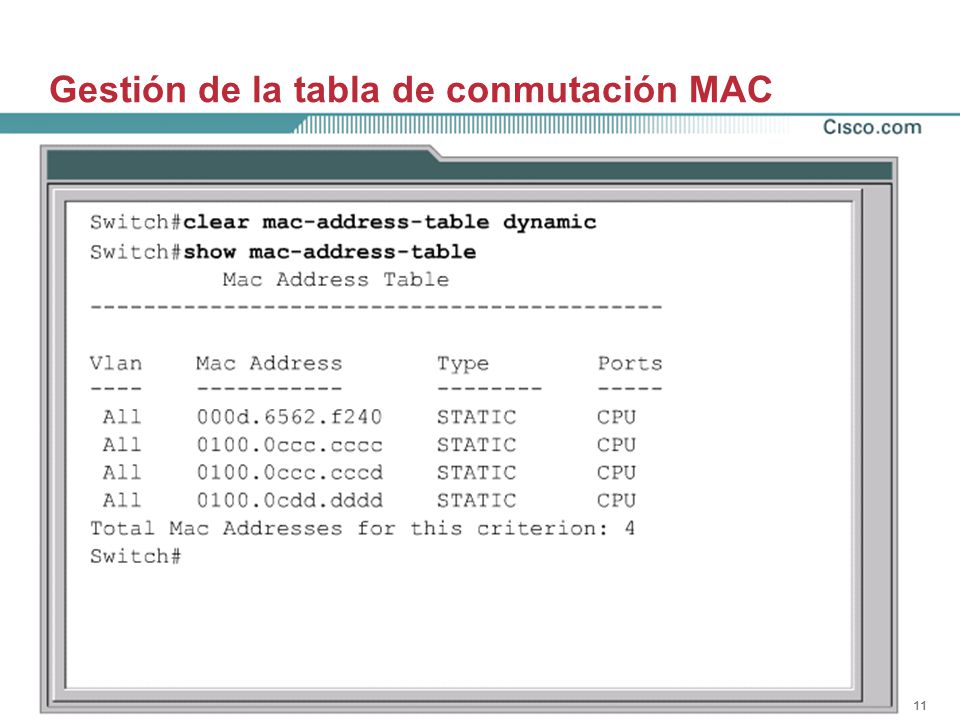

11 11 Gestión de la tabla de conmutación MAC

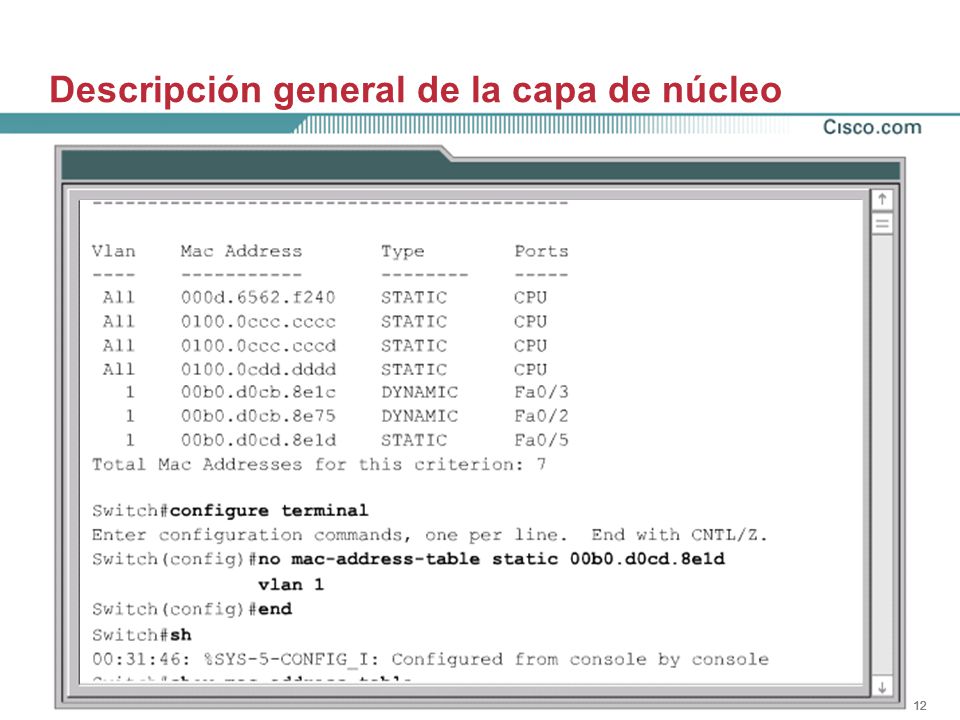

12 12 Descripción general de la capa de núcleo Se puede asignar una dirección MAC a una interfaz de forma permanente. Por las siguientes razones: El switch no hace expirar automáticamente la dirección MAC. Se deberá conectar una estación de trabajo de servidor o de usuario específica al puerto y se debe conocer la dirección MAC. Se mejora la seguridad.

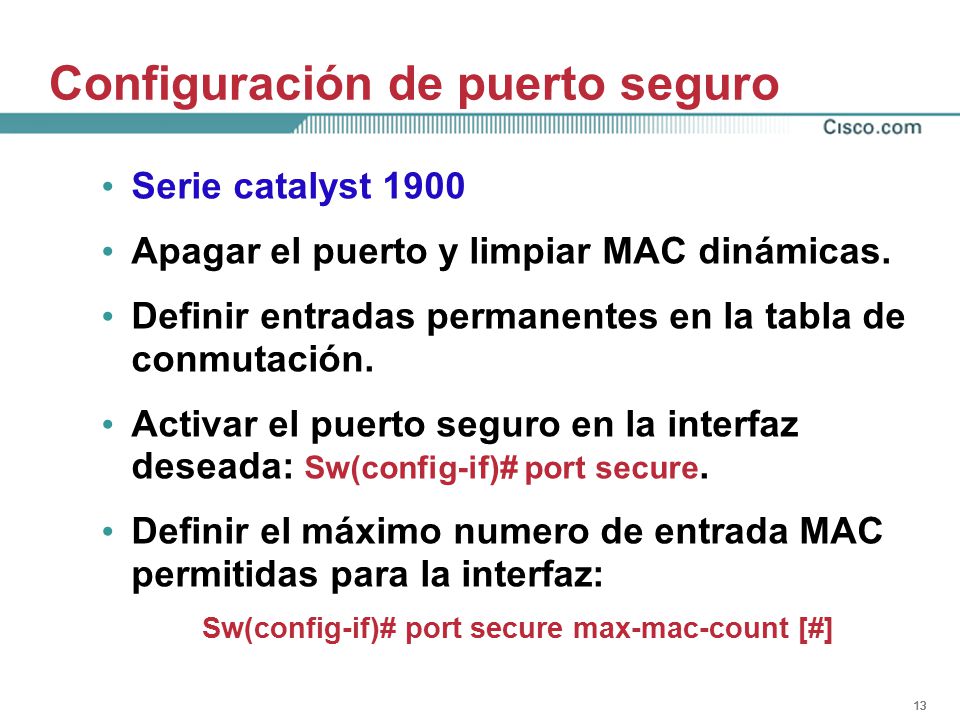

13 13 Configuración de puerto seguro Serie catalyst 2900 Apagar el puerto y limpiar MAC dinámicas. Definir entradas permanentes en la tabla de conmutación. Activar el puerto seguro en la interfaz deseada: Sw(config-if)# switchport port-security. Definir el máximo numero de entrada MAC permitidas para la interfaz: Sw(config-if)# switchport port-security maximum [#] Serie catalyst 1900 Apagar el puerto y limpiar MAC dinámicas. Definir entradas permanentes en la tabla de conmutación. Activar el puerto seguro en la interfaz deseada: Sw(config-if)# port secure. Definir el máximo numero de entrada MAC permitidas para la interfaz: Sw(config-if)# port secure max-mac-count [#]

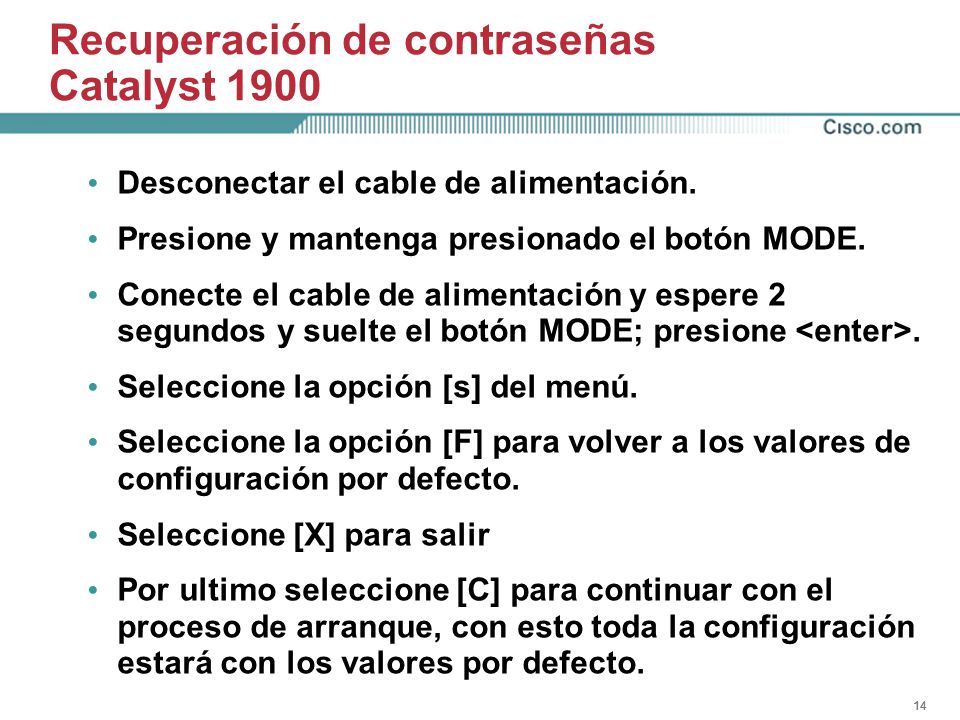

14 14 Recuperación de contraseñas Catalyst 1900 Desconectar el cable de alimentación. Presione y mantenga presionado el botón MODE. Conecte el cable de alimentación y espere 2 segundos y suelte el botón MODE; presione. Seleccione la opción [s] del menú. Seleccione la opción [F] para volver a los valores de configuración por defecto. Seleccione [X] para salir Por ultimo seleccione [C] para continuar con el proceso de arranque, con esto toda la configuración estará con los valores por defecto.
