1 Contribución electrostática de los residuos aromáticos en el receptor de anestésicos locales de los canales de sodio dependientes de voltaje Valparaíso, 28 ene 2009

2 Electrostatic Contributions of Aromatic Residues in the Local Anesthetic Receptor of Voltage-Gated Sodium Channels Christopher A. Ahern, Amy L. Eastwood, Dennis A. Dougherty, Richard Horn Circ Res. 2008;102:86-94.

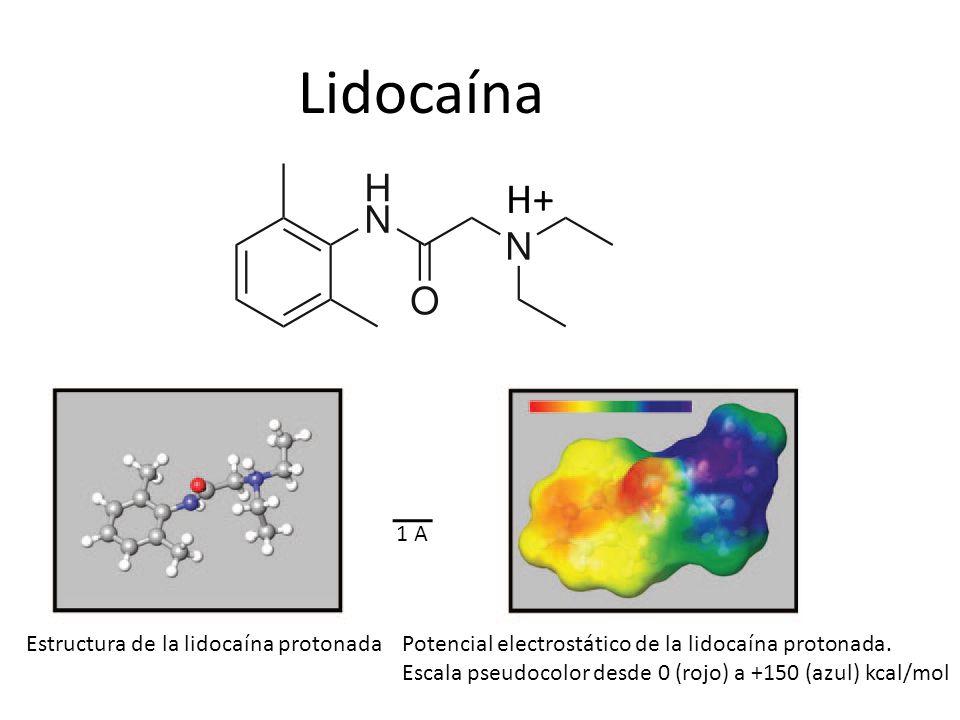

3 Lidocaína H+ 1 A Estructura de la lidocaína protonada
Potencial electrostático de la lidocaína protonada. Escala pseudocolor desde 0 (rojo) a +150 (azul) kcal/mol

4 H+

5

6

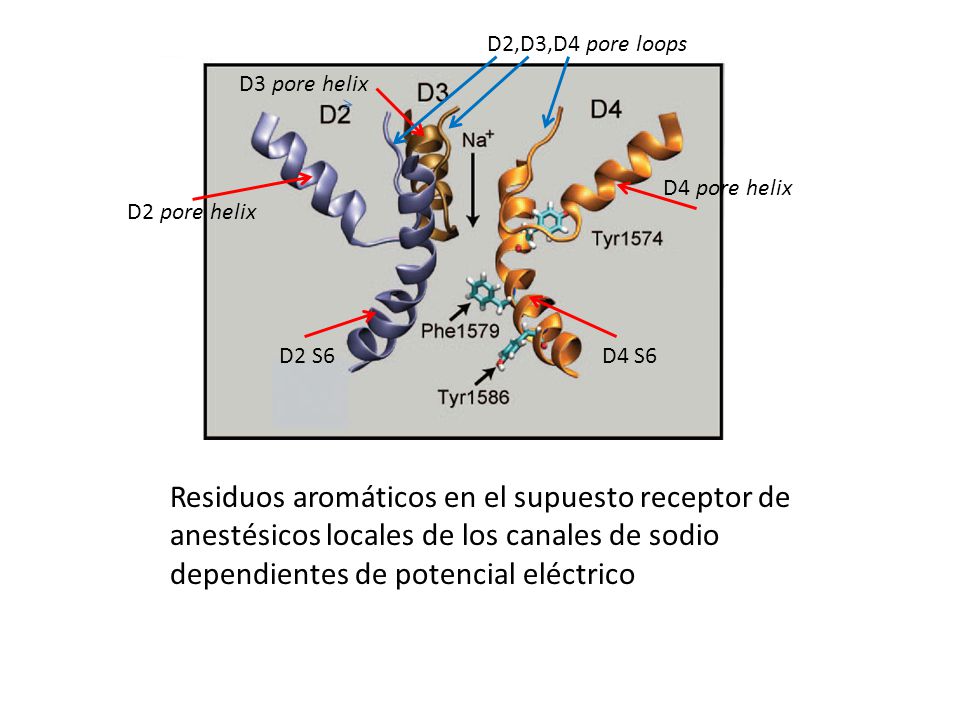

7 D2,D3,D4 pore loops D3 pore helix D4 pore helix D2 pore helix D2 S6 D4 S6 Residuos aromáticos en el supuesto receptor de anestésicos locales de los canales de sodio dependientes de potencial eléctrico

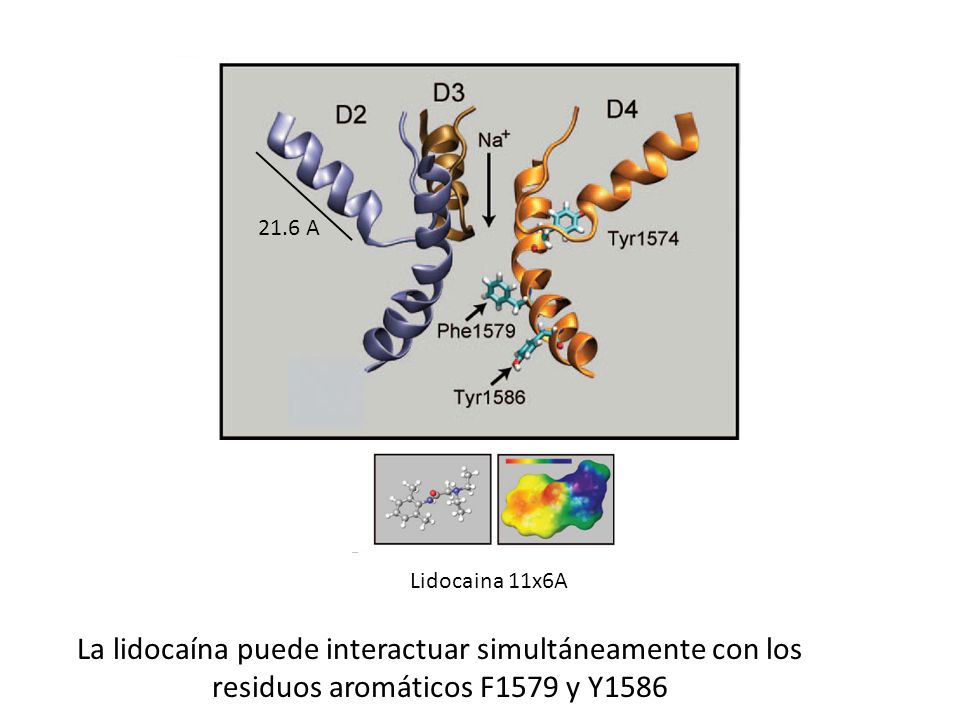

8 21.6 A Lidocaina 11x6A La lidocaína puede interactuar simultáneamente con los residuos aromáticos F1579 y Y1586

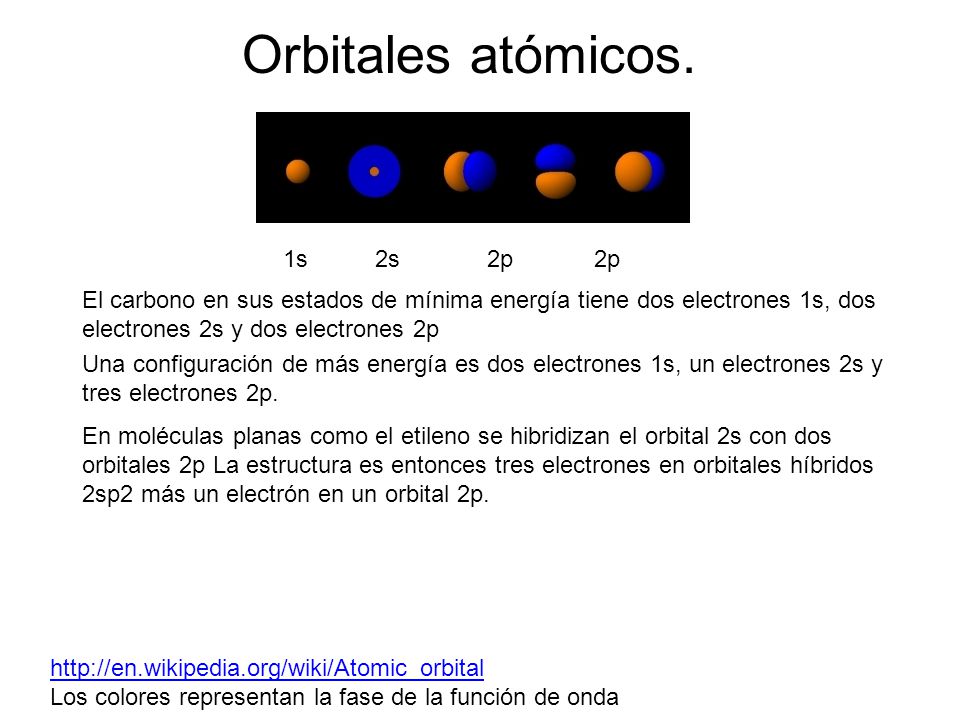

9 Orbitales atómicos. 1s 2s 2p 2p
El carbono en sus estados de mínima energía tiene dos electrones 1s, dos electrones 2s y dos electrones 2p Una configuración de más energía es dos electrones 1s, un electrones 2s y tres electrones 2p. En moléculas planas como el etileno se hibridizan el orbital 2s con dos orbitales 2p La estructura es entonces tres electrones en orbitales híbridos 2sp2 más un electrón en un orbital 2p. Los colores representan la fase de la función de onda

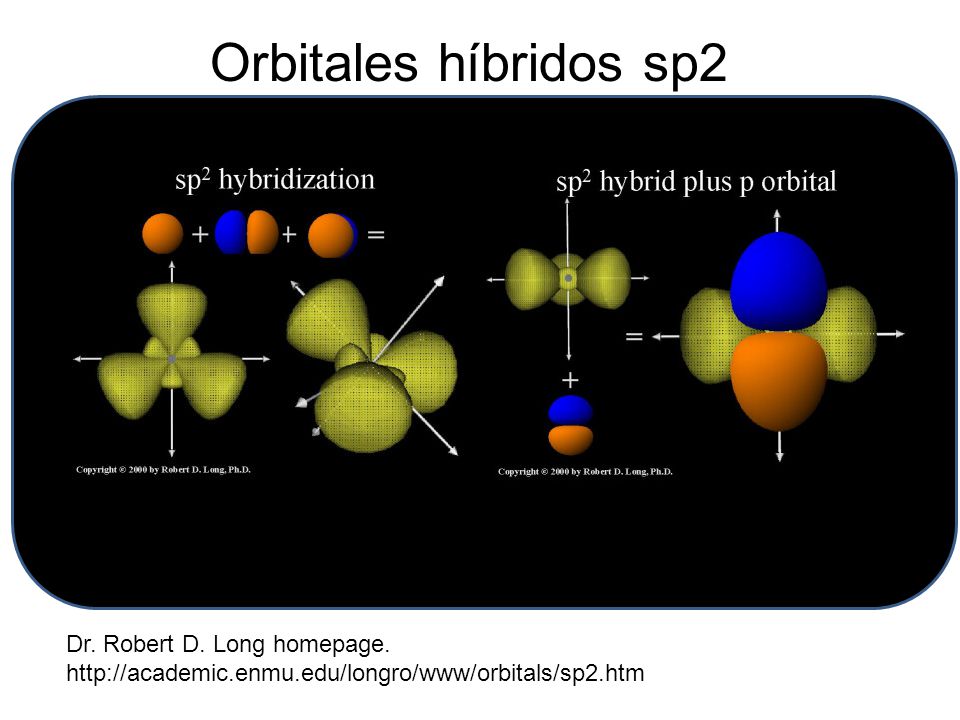

10 Orbitales híbridos sp2 Dr. Robert D. Long homepage.

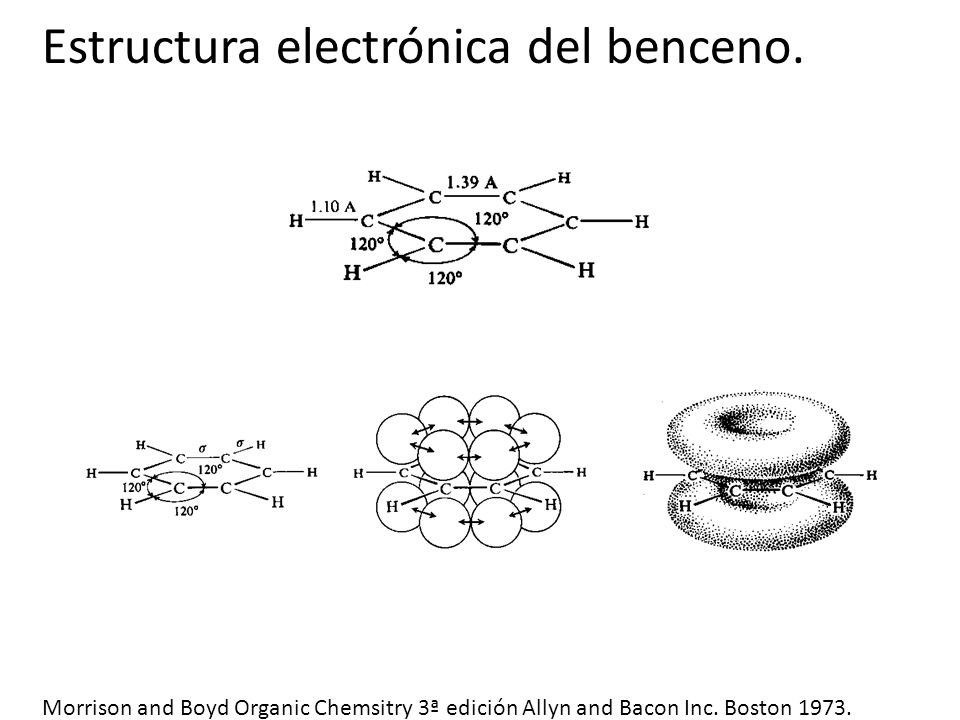

11 Estructura electrónica del benceno.
Morrison and Boyd Organic Chemsitry 3ª edición Allyn and Bacon Inc. Boston 1973.

12 Potencial de superficie del benceno.

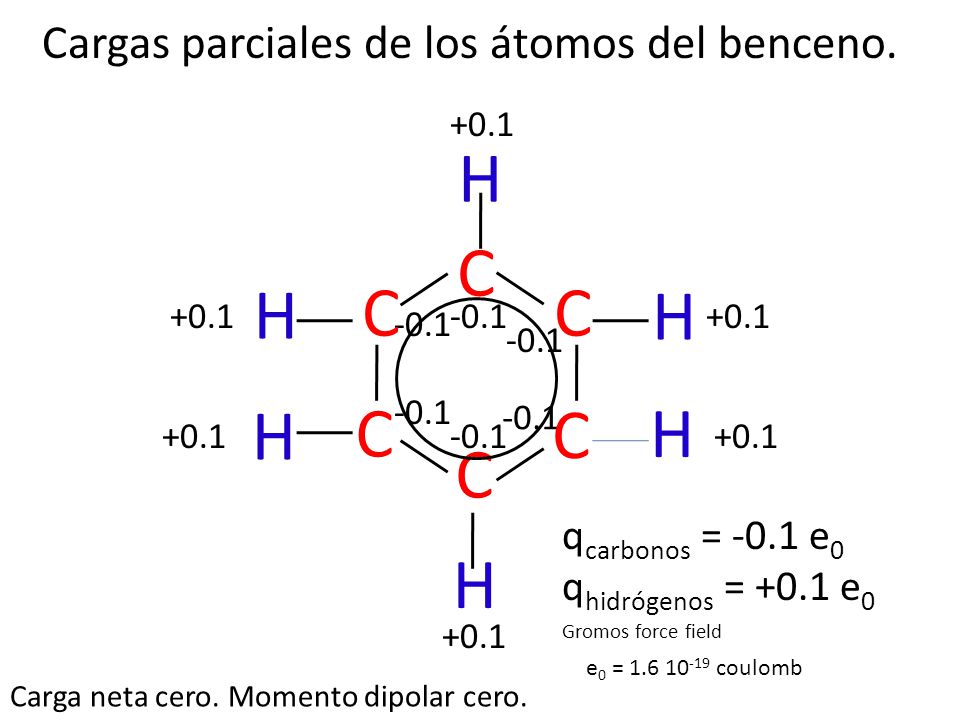

13 H C H C C H H C C H C H Cargas parciales de los átomos del benceno.
+0.1 H C H C C H +0.1 -0.1 +0.1 -0.1 -0.1 H C -0.1 -0.1 C H +0.1 -0.1 +0.1 C qcarbonos = -0.1 e0 qhidrógenos = +0.1 e0 Gromos force field H +0.1 e0 = coulomb Carga neta cero. Momento dipolar cero.

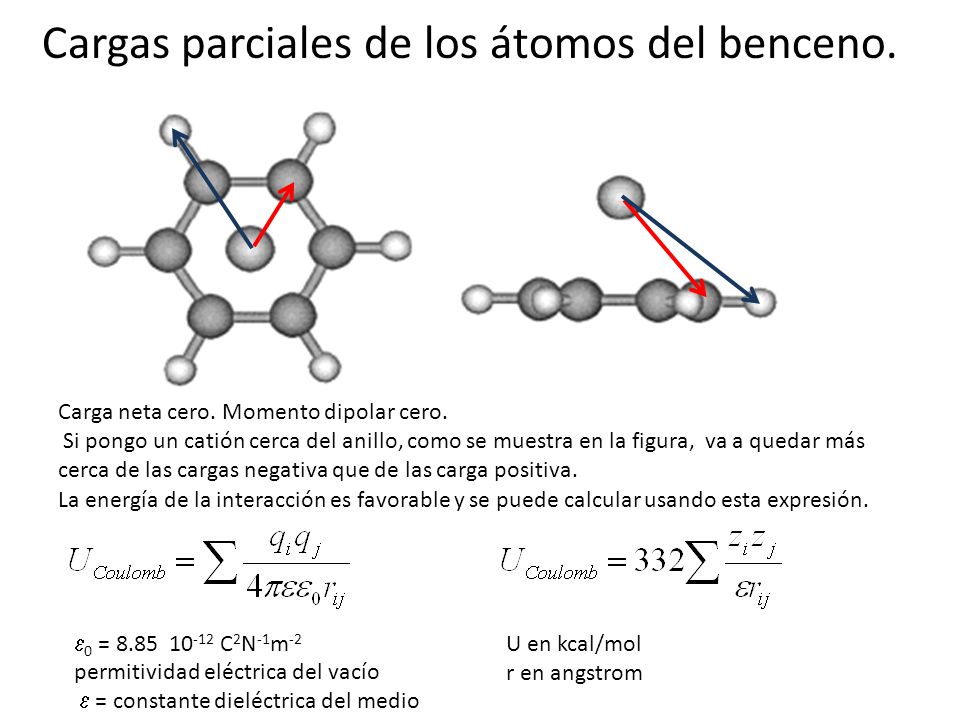

14 Cargas parciales de los átomos del benceno.
Carga neta cero. Momento dipolar cero. Si pongo un catión cerca del anillo, como se muestra en la figura, va a quedar más cerca de las cargas negativa que de las carga positiva. La energía de la interacción es favorable y se puede calcular usando esta expresión. 0 = C2N-1m-2 permitividad eléctrica del vacío  = constante dieléctrica del medio U en kcal/mol r en angstrom

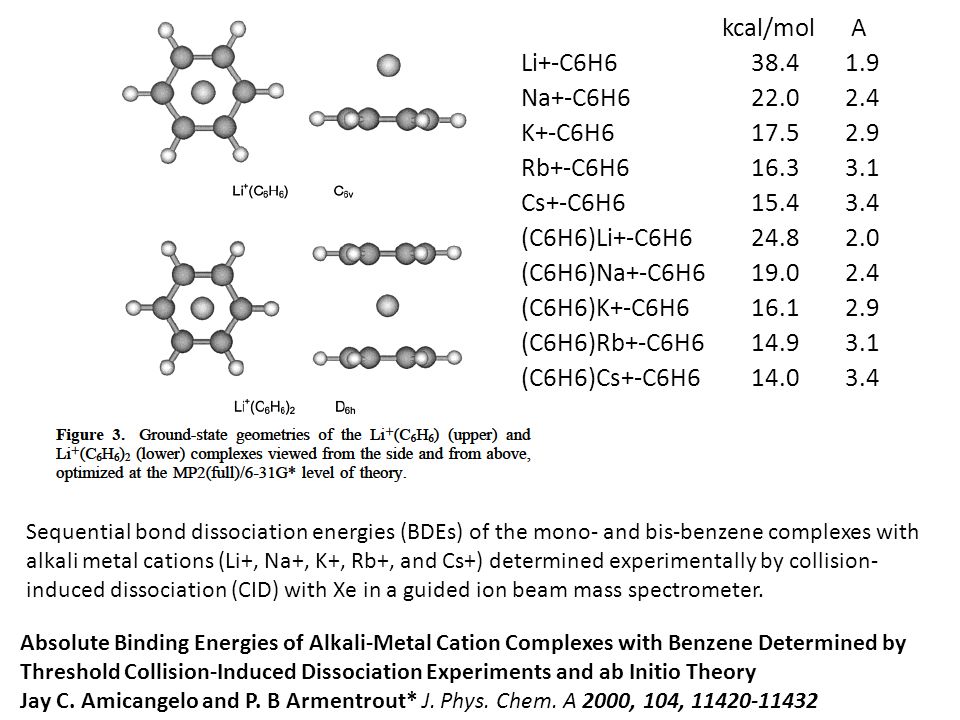

15 kcal/mol A Li+-C6H6 38.4 1.9 Na+-C6H6 22.0 2.4 K+-C6H6 17.5 2.9
Rb+-C6H6 16.3 3.1 Cs+-C6H6 15.4 3.4 (C6H6)Li+-C6H6 24.8 2.0 (C6H6)Na+-C6H6 19.0 (C6H6)K+-C6H6 16.1 (C6H6)Rb+-C6H6 14.9 (C6H6)Cs+-C6H6 14.0 Sequential bond dissociation energies (BDEs) of the mono- and bis-benzene complexes with alkali metal cations (Li+, Na+, K+, Rb+, and Cs+) determined experimentally by collision-induced dissociation (CID) with Xe in a guided ion beam mass spectrometer. Absolute Binding Energies of Alkali-Metal Cation Complexes with Benzene Determined by Threshold Collision-Induced Dissociation Experiments and ab Initio Theory Jay C. Amicangelo and P. B Armentrout* J. Phys. Chem. A 2000, 104,

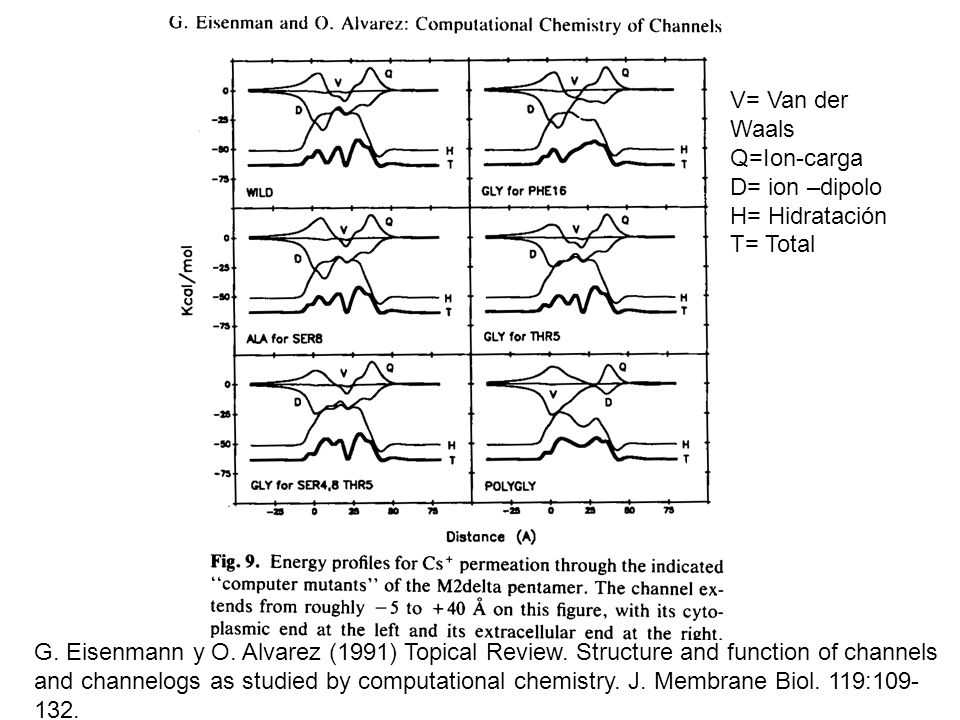

16 V= Van der Waals Q=Ion-carga D= ion –dipolo
H= Hidratación T= Total G. Eisenmann y O. Alvarez (1991) Topical Review. Structure and function of channels and channelogs as studied by computational chemistry. J. Membrane Biol. 119:

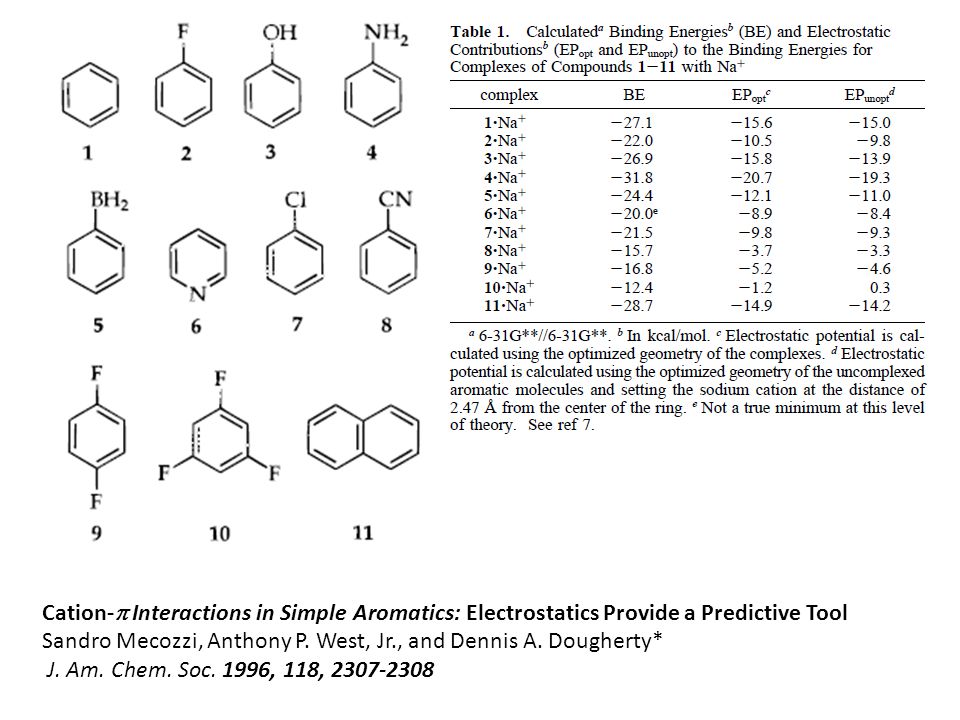

17 Cation- Interactions in Simple Aromatics: Electrostatics Provide a Predictive Tool
Sandro Mecozzi, Anthony P. West, Jr., and Dennis A. Dougherty* J. Am. Chem. Soc. 1996, 118,

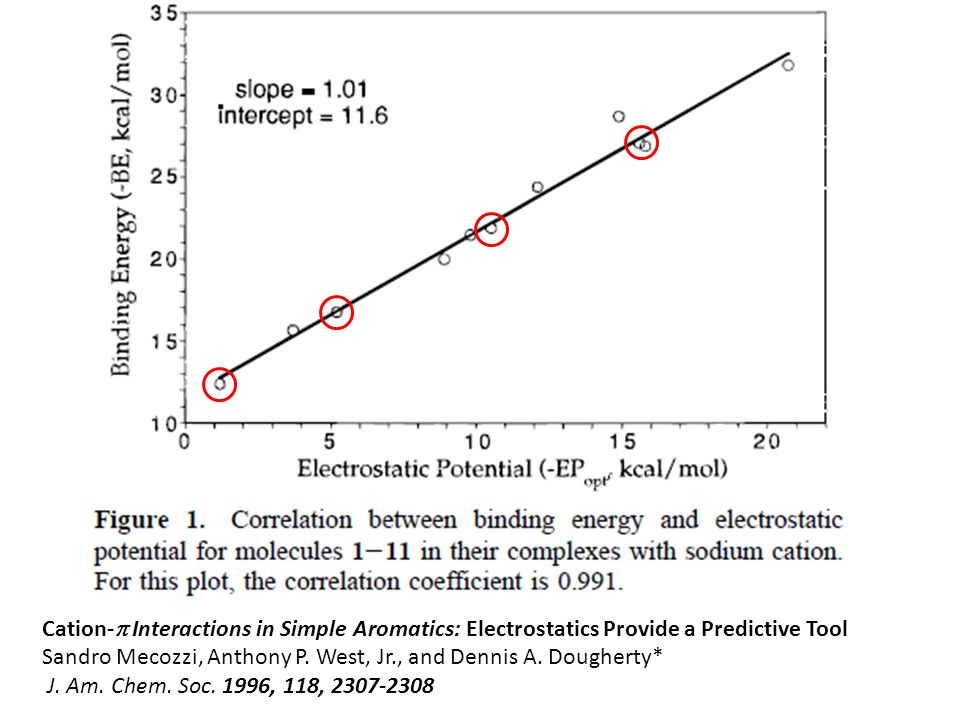

18 Cation- Interactions in Simple Aromatics: Electrostatics Provide a Predictive Tool
Sandro Mecozzi, Anthony P. West, Jr., and Dennis A. Dougherty* J. Am. Chem. Soc. 1996, 118,

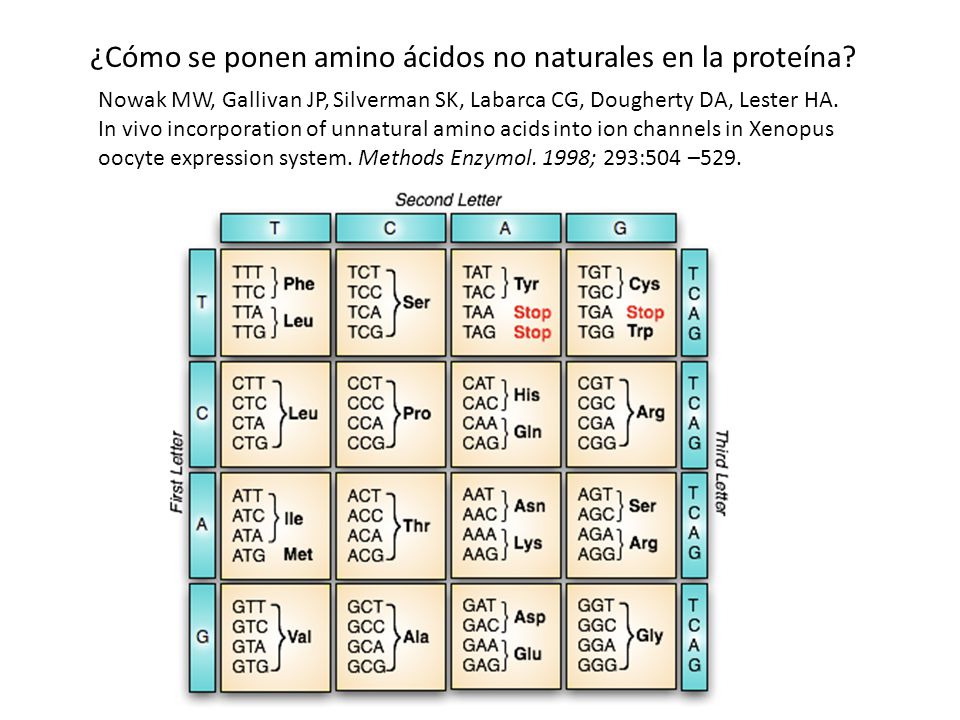

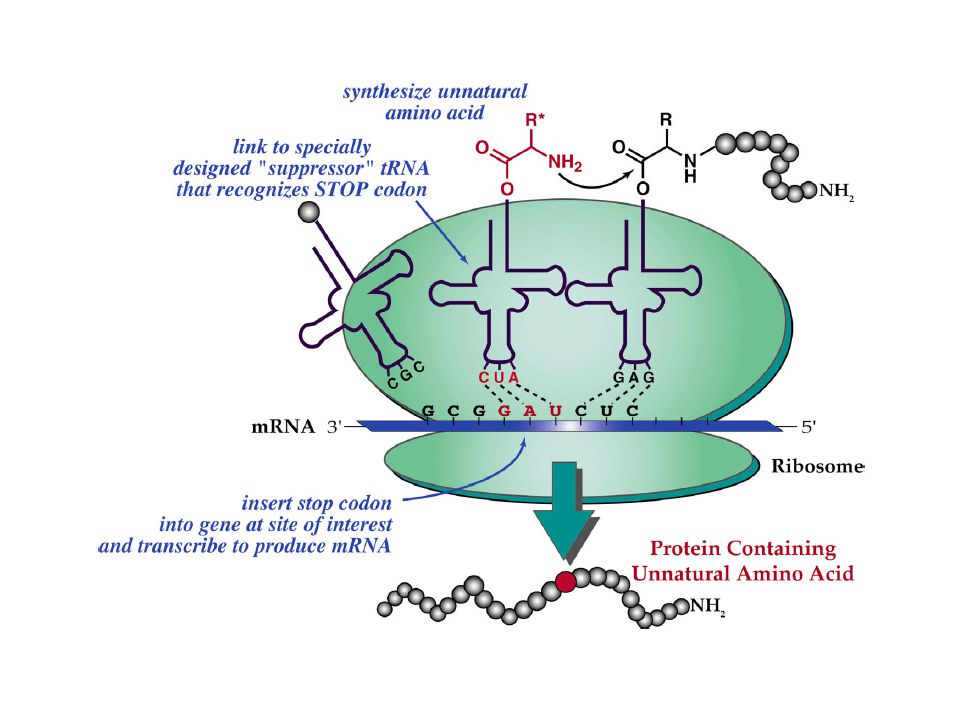

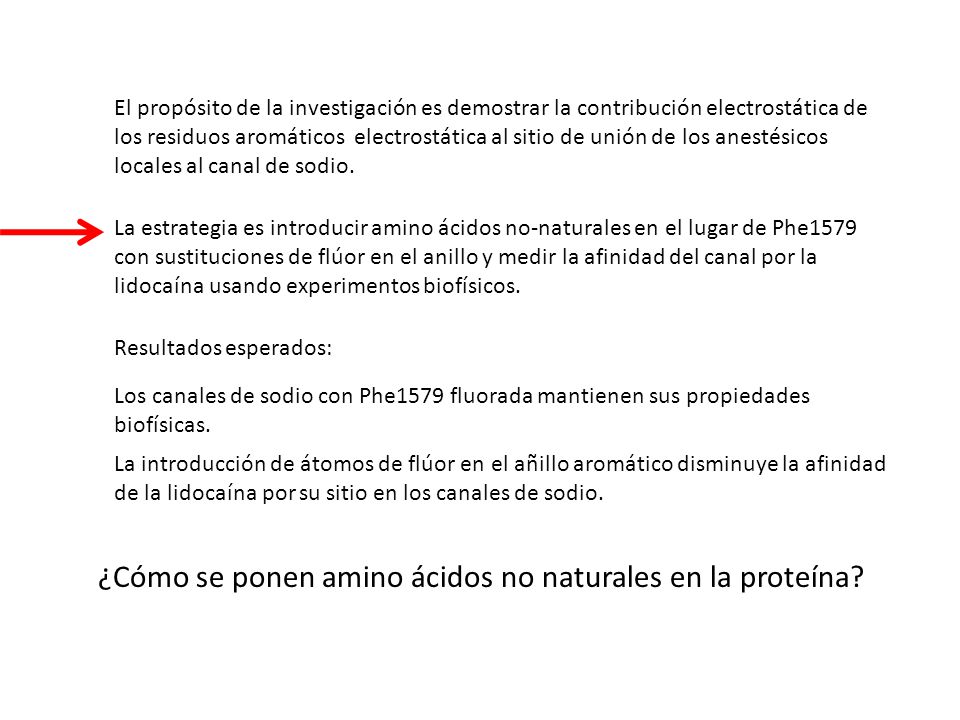

19 ¿Cómo se ponen amino ácidos no naturales en la proteína?

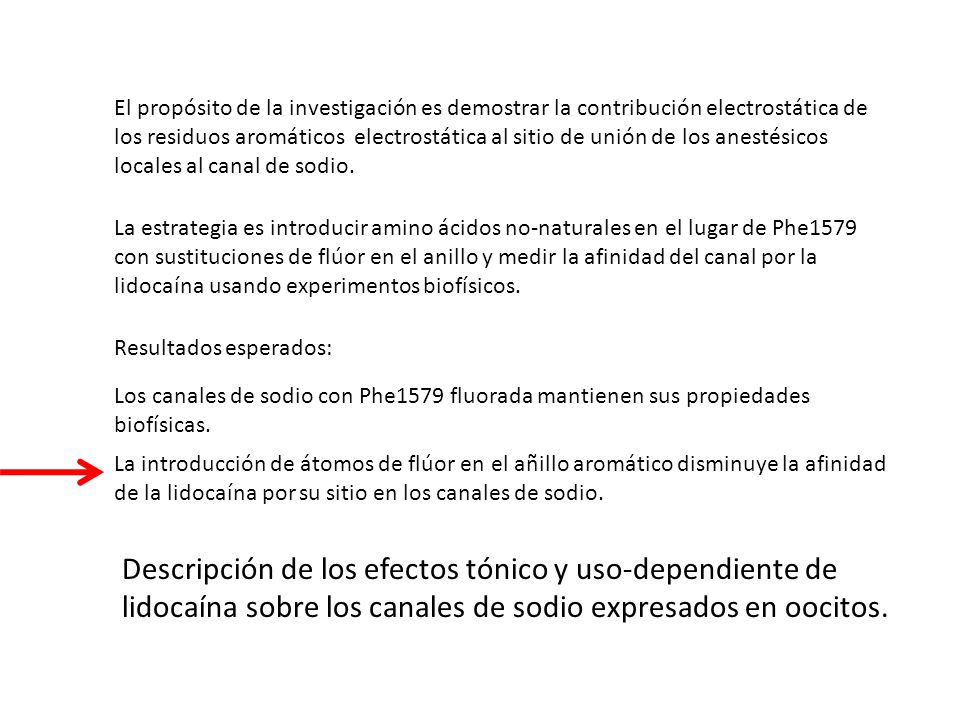

El propósito de la investigación es demostrar la contribución electrostática de los residuos aromáticos electrostática al sitio de unión de los anestésicos locales al canal de sodio. La estrategia es introducir amino ácidos no-naturales en el lugar de Phe1579 con sustituciones de flúor en el anillo y medir la afinidad del canal por la lidocaína usando experimentos biofísicos. Resultados esperados: Los canales de sodio con Phe1579 fluorada mantienen sus propiedades biofísicas. La introducción de átomos de flúor en el añillo aromático disminuye la afinidad de la lidocaína por su sitio en los canales de sodio. ¿Cómo se ponen amino ácidos no naturales en la proteína?

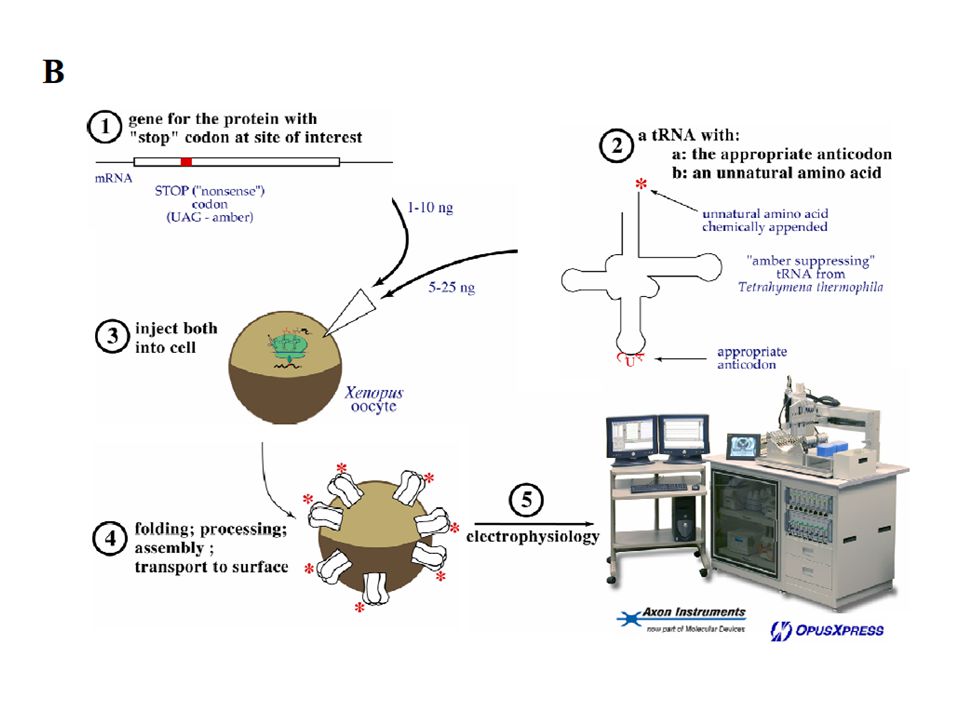

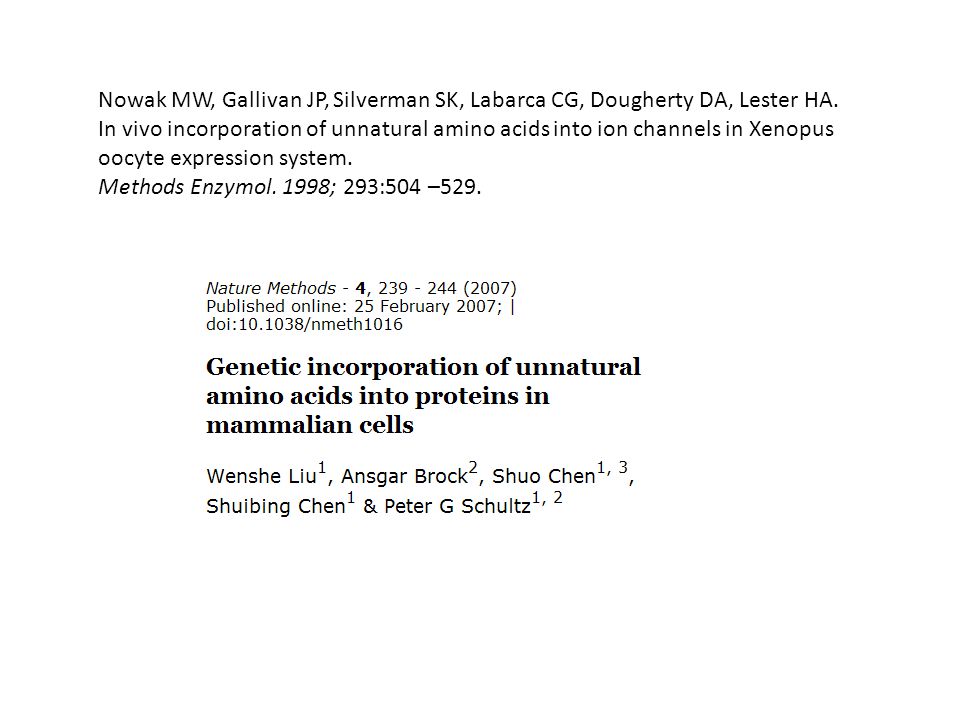

20 ¿Cómo se ponen amino ácidos no naturales en la proteína?
Nowak MW, Gallivan JP, Silverman SK, Labarca CG, Dougherty DA, Lester HA. In vivo incorporation of unnatural amino acids into ion channels in Xenopus oocyte expression system. Methods Enzymol. 1998; 293:504 –529.

21

22

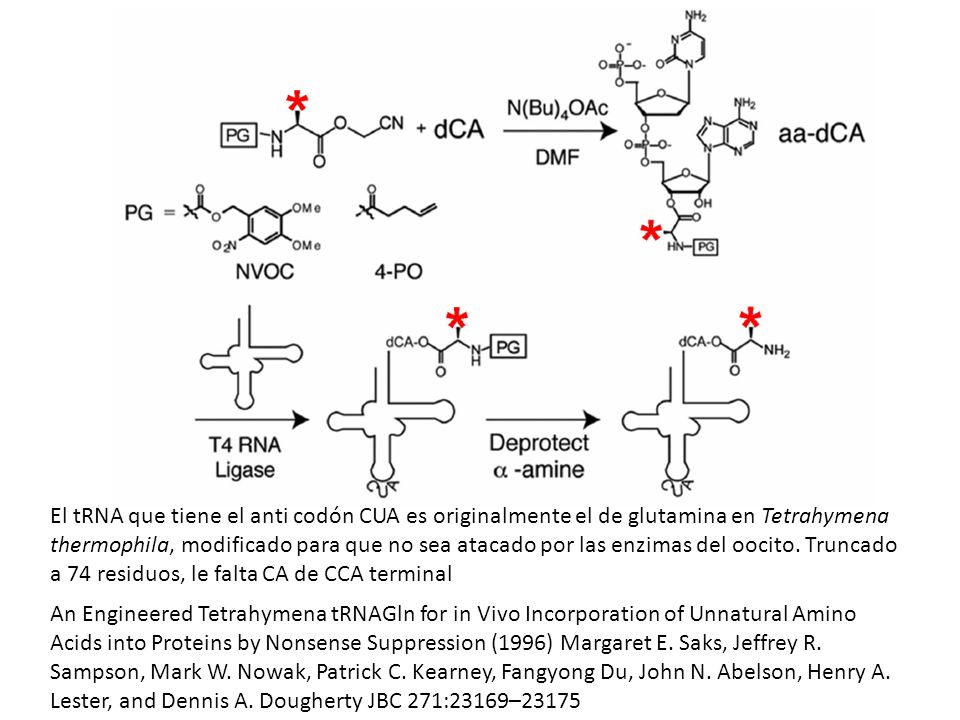

23 El tRNA que tiene el anti codón CUA es originalmente el de glutamina en Tetrahymena thermophila, modificado para que no sea atacado por las enzimas del oocito. Truncado a 74 residuos, le falta CA de CCA terminal An Engineered Tetrahymena tRNAGln for in Vivo Incorporation of Unnatural Amino Acids into Proteins by Nonsense Suppression (1996) Margaret E. Saks, Jeffrey R. Sampson, Mark W. Nowak, Patrick C. Kearney, Fangyong Du, John N. Abelson, Henry A. Lester, and Dennis A. Dougherty JBC 271:23169–23175

24 Nowak MW, Gallivan JP, Silverman SK, Labarca CG, Dougherty DA, Lester HA. In vivo incorporation of unnatural amino acids into ion channels in Xenopus oocyte expression system. Methods Enzymol. 1998; 293:504 –529.

25 El propósito de la investigación es demostrar la contribución electrostática de los residuos aromáticos electrostática al sitio de unión de los anestésicos locales al canal de sodio. La estrategia es introducir amino ácidos no-naturales en el lugar de Phe1579 con sustituciones de flúor en el anillo y medir la afinidad del canal por la lidocaína usando experimentos biofísicos. Resultados esperados: Los canales de sodio con Phe1579 fluorada mantienen sus propiedades biofísicas. La introducción de átomos de flúor en el añillo aromático disminuye la afinidad de la lidocaína por su sitio en los canales de sodio. Los canales los expresan en oocitos de Xenopus laevis y miden corrientes de sodio usando voltage clamp de dos electrodos.

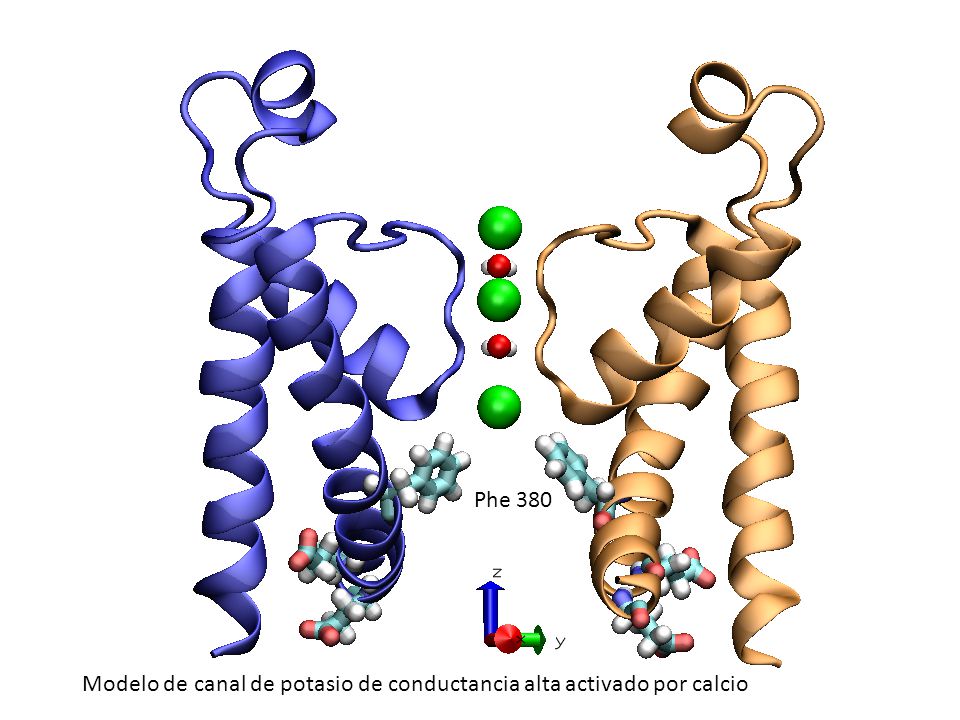

26 Phe 380 Modelo de canal de potasio de conductancia alta activado por calcio

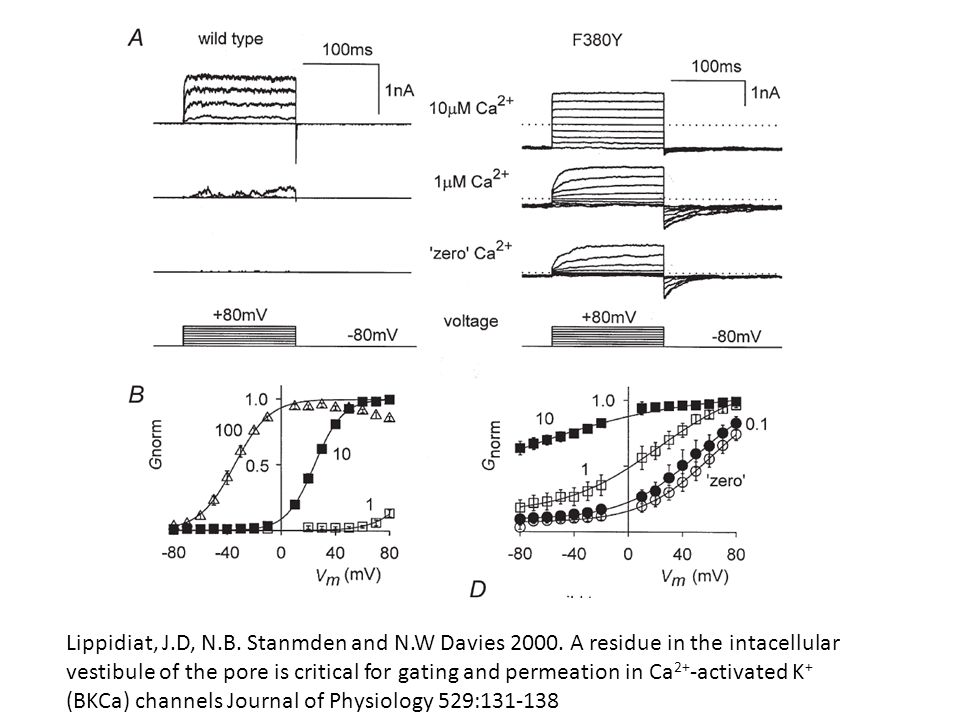

27 Lippidiat, J. D, N. B. Stanmden and N. W Davies 2000
Lippidiat, J.D, N.B. Stanmden and N.W Davies A residue in the intacellular vestibule of the pore is critical for gating and permeation in Ca2+-activated K+ (BKCa) channels Journal of Physiology 529:

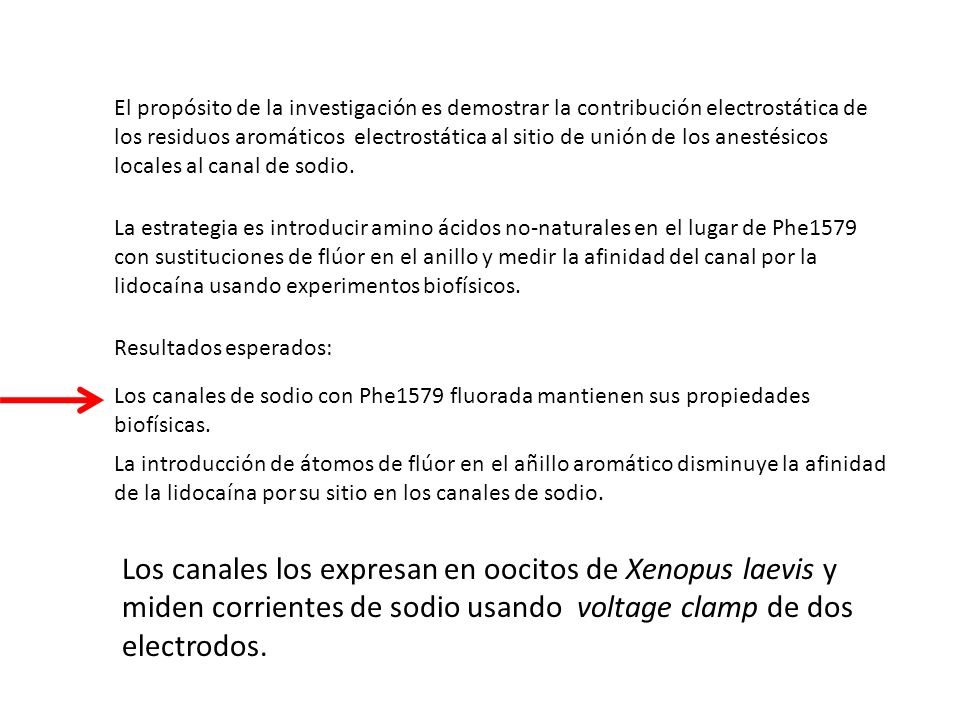

28 El propósito de la investigación es demostrar la contribución electrostática de los residuos aromáticos electrostática al sitio de unión de los anestésicos locales al canal de sodio. La estrategia es introducir amino ácidos no-naturales en el lugar de Phe1579 con sustituciones de flúor en el anillo y medir la afinidad del canal por la lidocaína usando experimentos biofísicos. Resultados esperados: Los canales de sodio con Phe1579 fluorada mantienen sus propiedades biofísicas. La introducción de átomos de flúor en el añillo aromático disminuye la afinidad de la lidocaína por su sitio en los canales de sodio. Los canales los expresan en oocitos de Xenopus laevis y miden corrientes de sodio usando voltage clamp de dos electrodos.

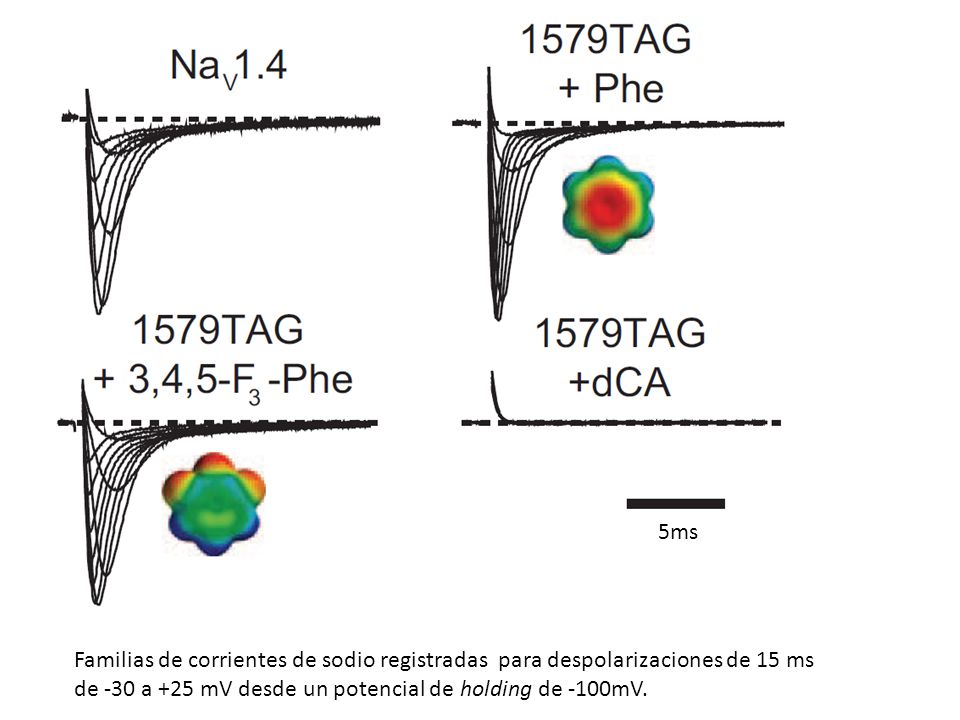

29 5ms Familias de corrientes de sodio registradas para despolarizaciones de 15 ms de -30 a +25 mV desde un potencial de holding de -100mV.

30 Conductancia en el pico, normalizada
Cha = cliclohexil alanina Conductancia en el pico, normalizada

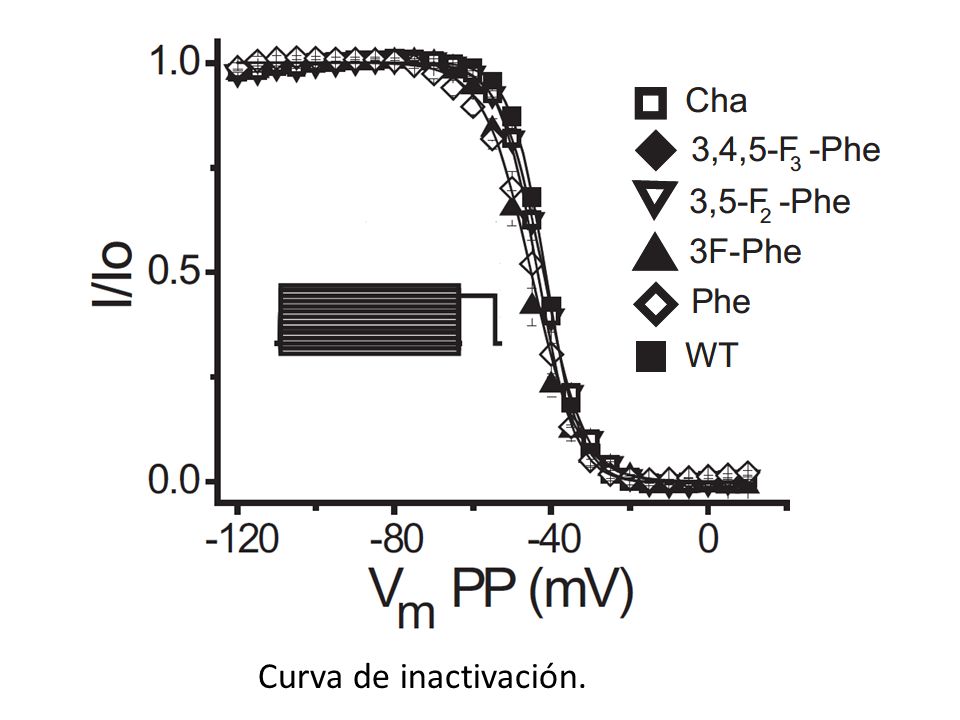

31 Curva de inactivación.

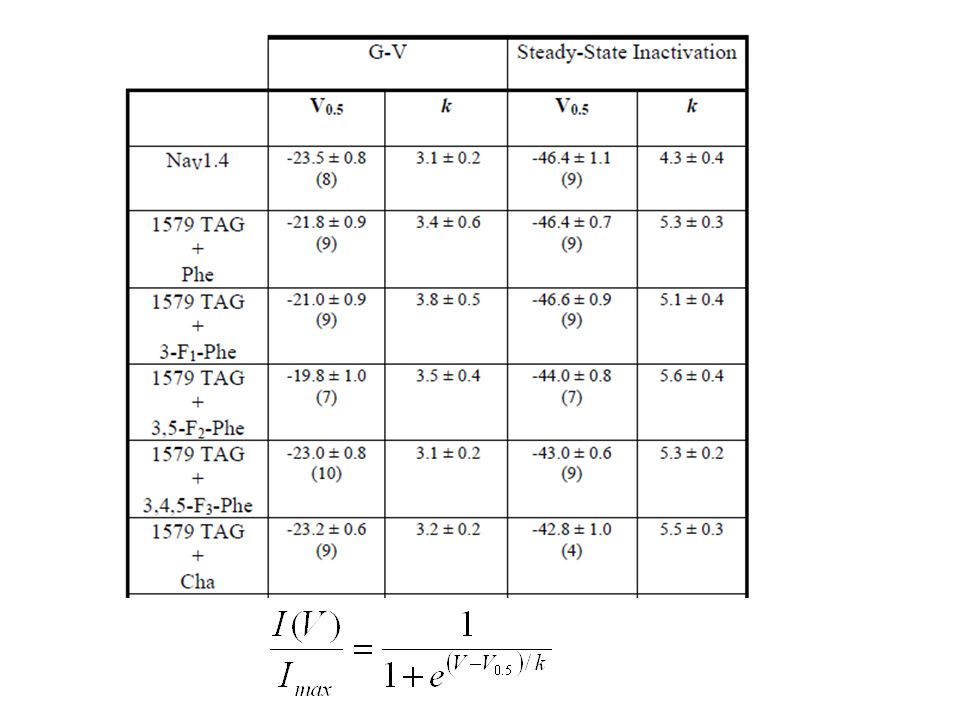

32

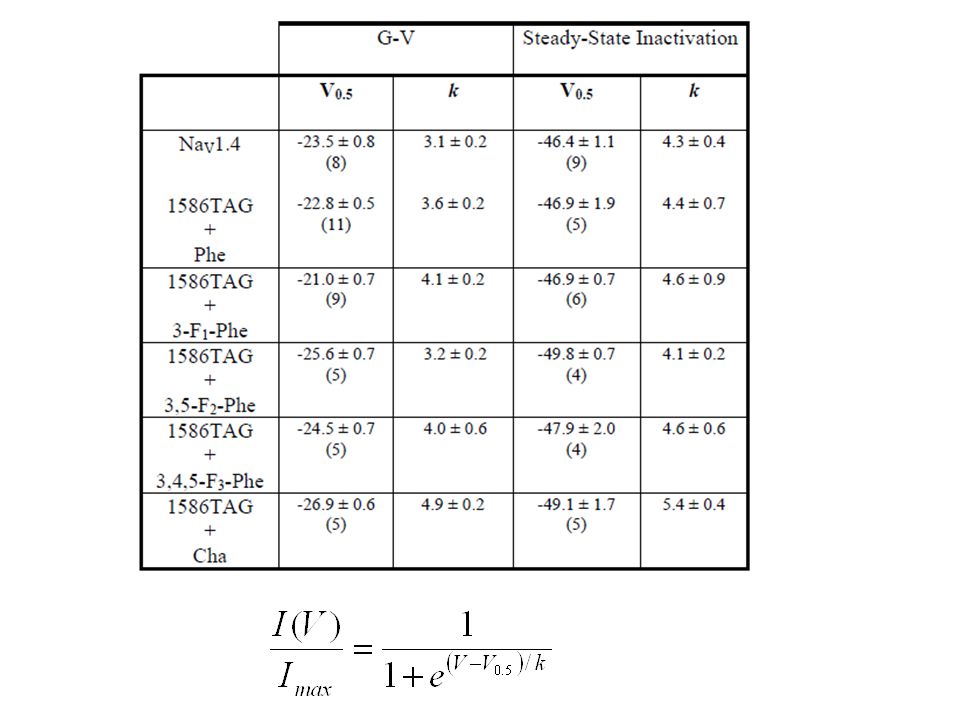

33

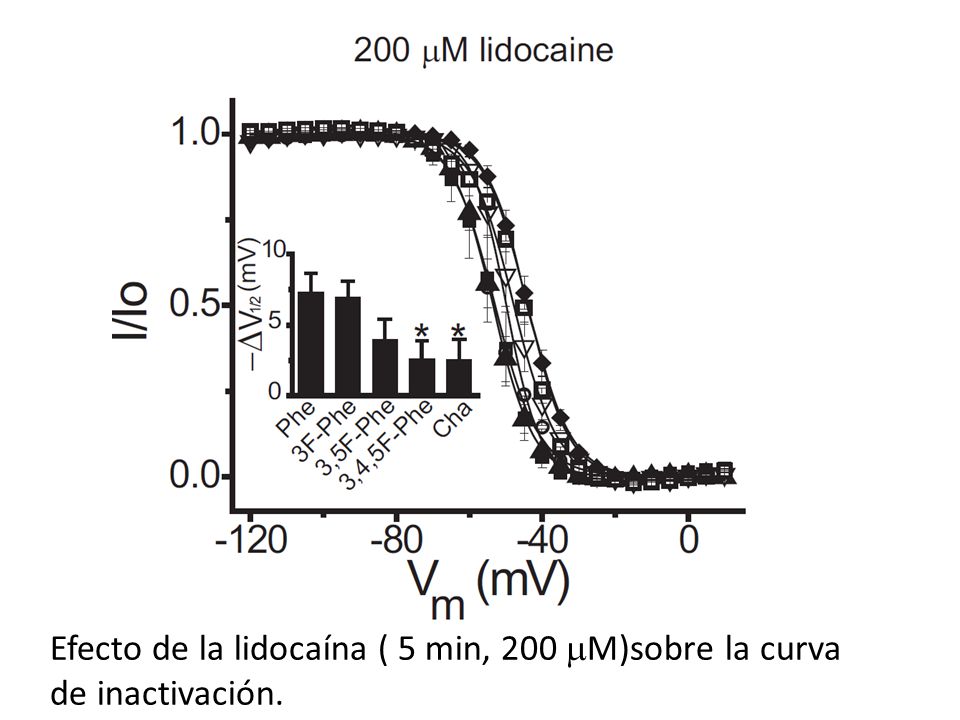

34 Efecto de la lidocaína ( 5 min, 200 mM)sobre la curva de inactivación.

35 El propósito de la investigación es demostrar la contribución electrostática de los residuos aromáticos electrostática al sitio de unión de los anestésicos locales al canal de sodio. La estrategia es introducir amino ácidos no-naturales en el lugar de Phe1579 con sustituciones de flúor en el anillo y medir la afinidad del canal por la lidocaína usando experimentos biofísicos. Resultados esperados: Los canales de sodio con Phe1579 fluorada mantienen sus propiedades biofísicas. La introducción de átomos de flúor en el añillo aromático disminuye la afinidad de la lidocaína por su sitio en los canales de sodio. Descripción de los efectos tónico y uso-dependiente de lidocaína sobre los canales de sodio expresados en oocitos.

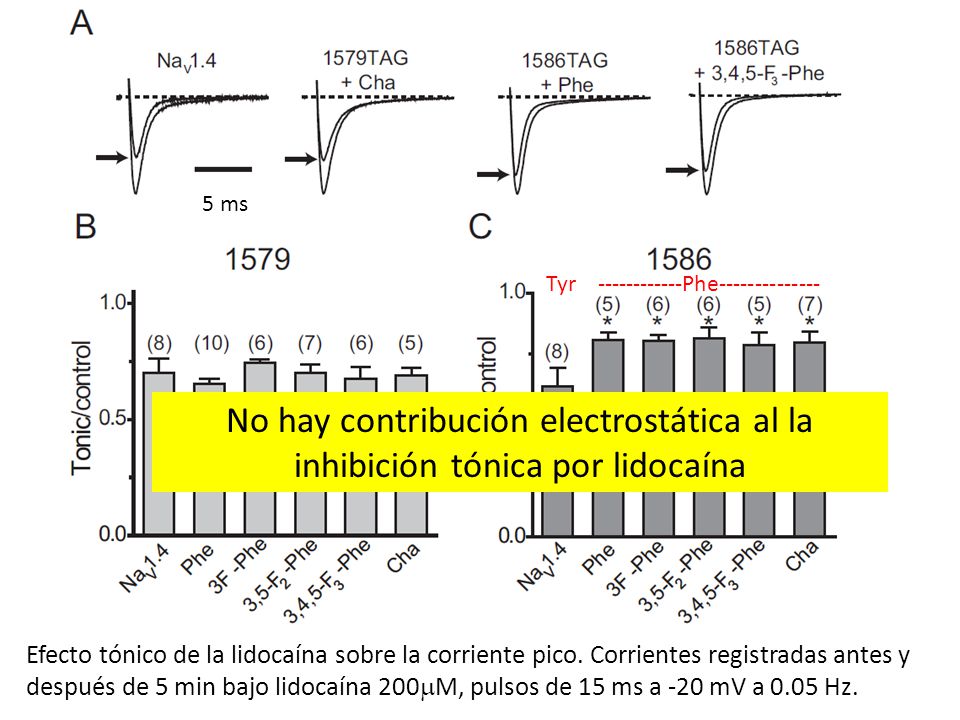

36 5 ms Tyr Phe No hay contribución electrostática al la inhibición tónica por lidocaína Efecto tónico de la lidocaína sobre la corriente pico. Corrientes registradas antes y después de 5 min bajo lidocaína 200mM, pulsos de 15 ms a -20 mV a 0.05 Hz.

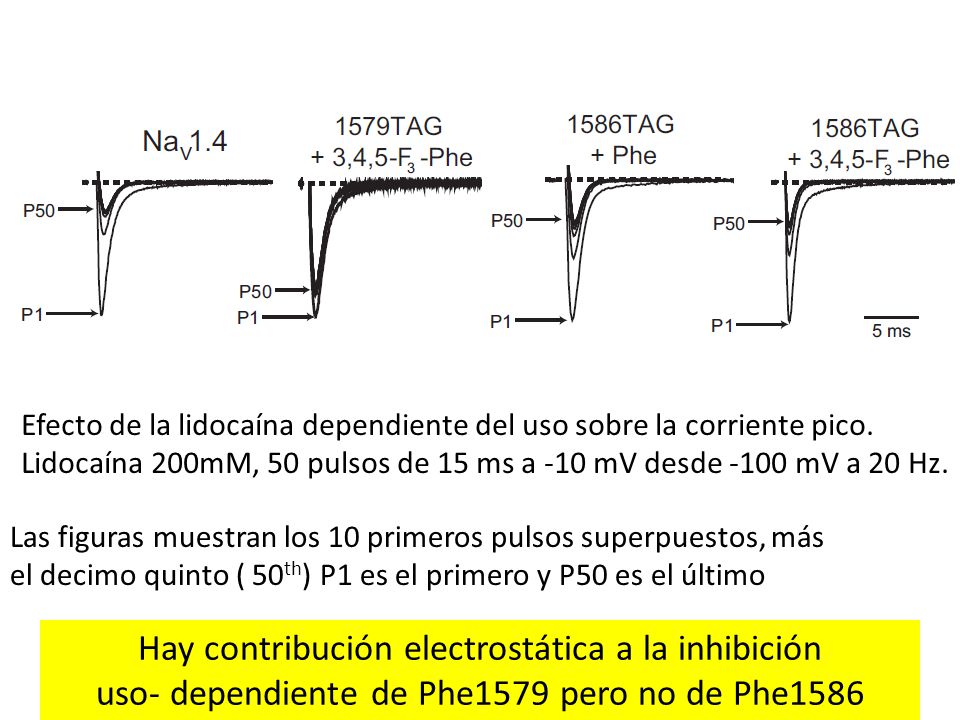

37 Efecto de la lidocaína dependiente del uso sobre la corriente pico
Efecto de la lidocaína dependiente del uso sobre la corriente pico. Lidocaína 200mM, 50 pulsos de 15 ms a -10 mV desde -100 mV a 20 Hz. Las figuras muestran los 10 primeros pulsos superpuestos, más el decimo quinto ( 50th) P1 es el primero y P50 es el último Hay contribución electrostática a la inhibición uso- dependiente de Phe1579 pero no de Phe1586

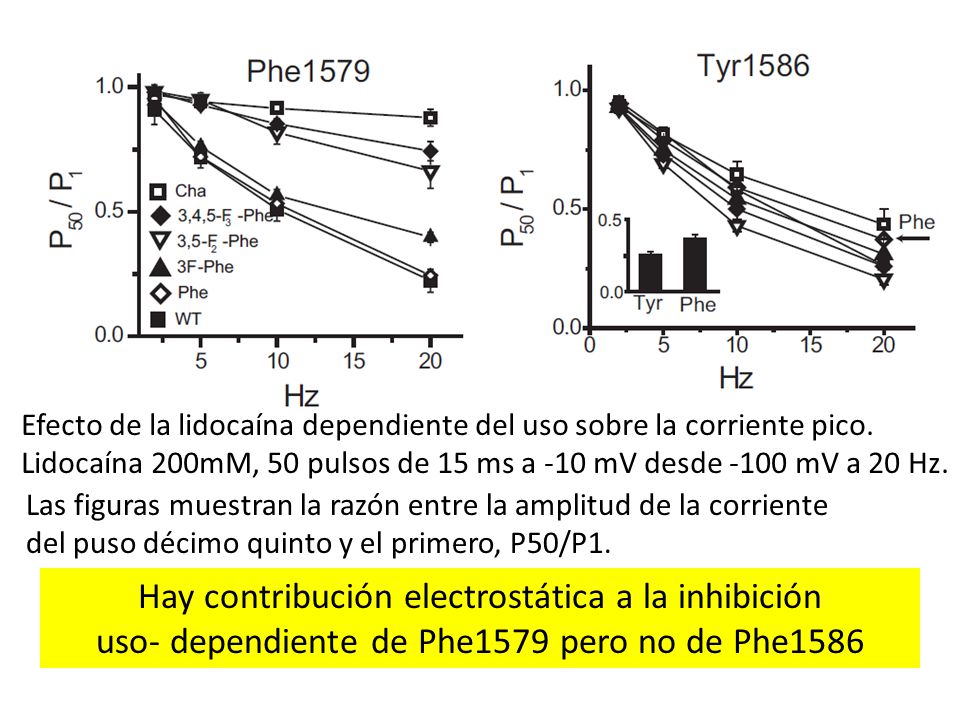

38 Efecto de la lidocaína dependiente del uso sobre la corriente pico
Efecto de la lidocaína dependiente del uso sobre la corriente pico. Lidocaína 200mM, 50 pulsos de 15 ms a -10 mV desde -100 mV a 20 Hz. Las figuras muestran la razón entre la amplitud de la corriente del puso décimo quinto y el primero, P50/P1. Hay contribución electrostática a la inhibición uso- dependiente de Phe1579 pero no de Phe1586

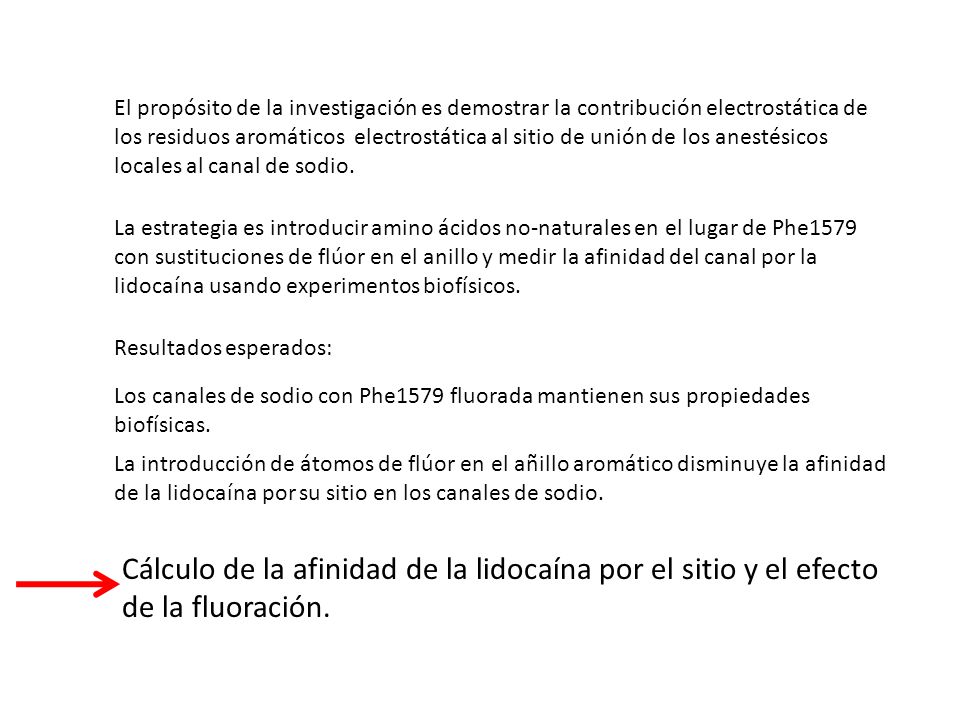

39 El propósito de la investigación es demostrar la contribución electrostática de los residuos aromáticos electrostática al sitio de unión de los anestésicos locales al canal de sodio. La estrategia es introducir amino ácidos no-naturales en el lugar de Phe1579 con sustituciones de flúor en el anillo y medir la afinidad del canal por la lidocaína usando experimentos biofísicos. Resultados esperados: Los canales de sodio con Phe1579 fluorada mantienen sus propiedades biofísicas. La introducción de átomos de flúor en el añillo aromático disminuye la afinidad de la lidocaína por su sitio en los canales de sodio. Cálculo de la afinidad de la lidocaína por el sitio y el efecto de la fluoración.

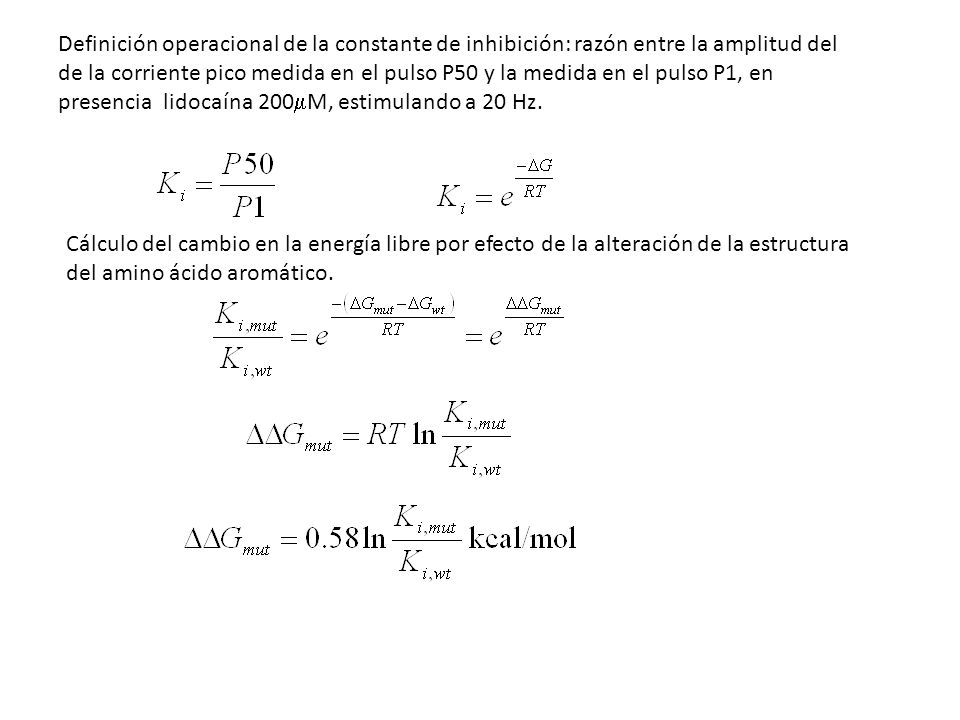

40 Definición operacional de la constante de inhibición: razón entre la amplitud del de la corriente pico medida en el pulso P50 y la medida en el pulso P1, en presencia lidocaína 200mM, estimulando a 20 Hz. Cálculo del cambio en la energía libre por efecto de la alteración de la estructura del amino ácido aromático.

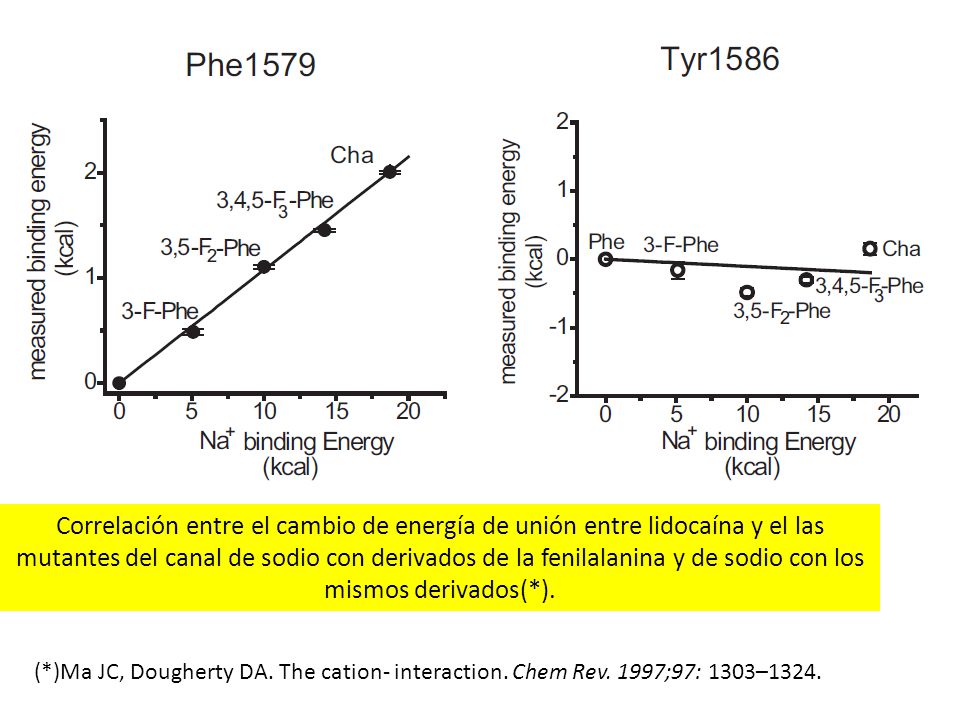

41 Correlación entre el cambio de energía de unión entre lidocaína y el las mutantes del canal de sodio con derivados de la fenilalanina y de sodio con los mismos derivados(*). (*)Ma JC, Dougherty DA. The cation- interaction. Chem Rev. 1997;97: 1303–1324.

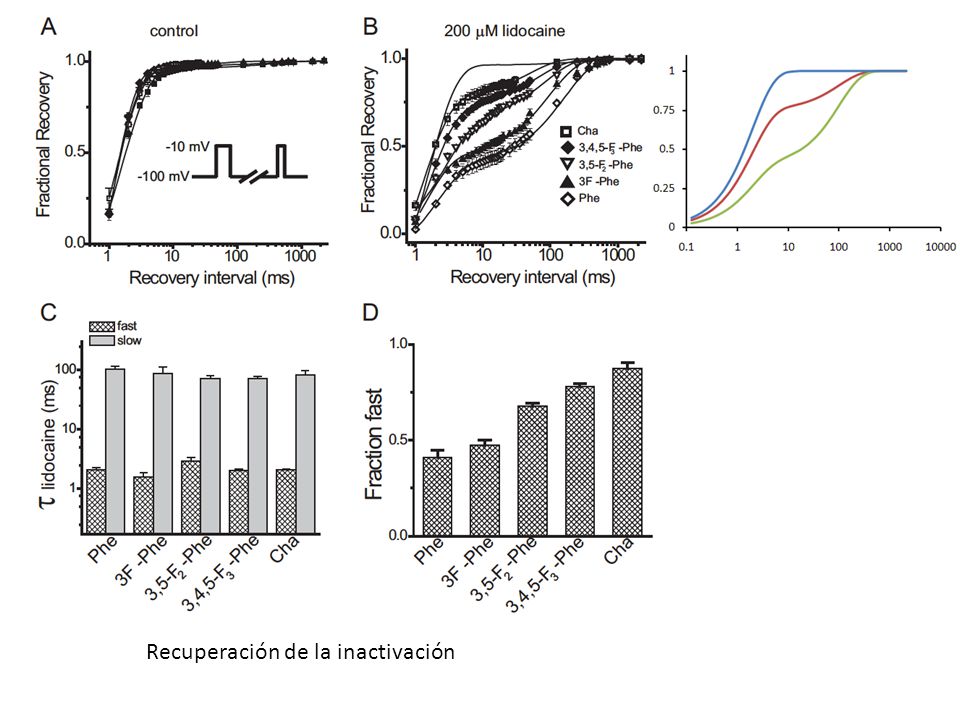

42 Recuperación de la inactivación

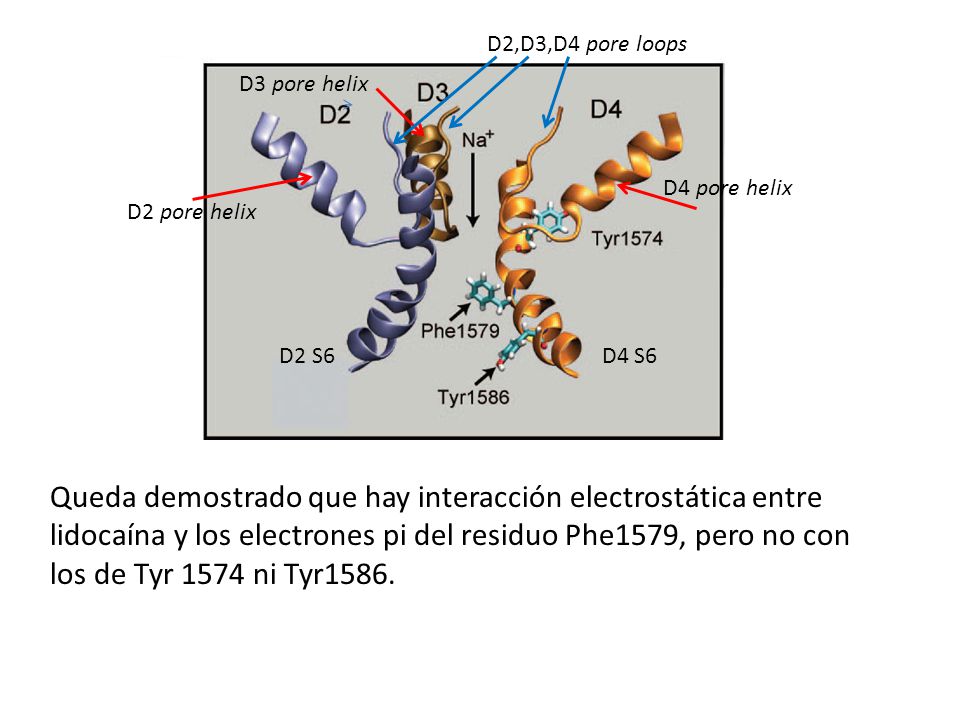

43 D2,D3,D4 pore loops D3 pore helix D4 pore helix D2 pore helix D2 S6 D4 S6 Queda demostrado que hay interacción electrostática entre lidocaína y los electrones pi del residuo Phe1579, pero no con los de Tyr 1574 ni Tyr1586.

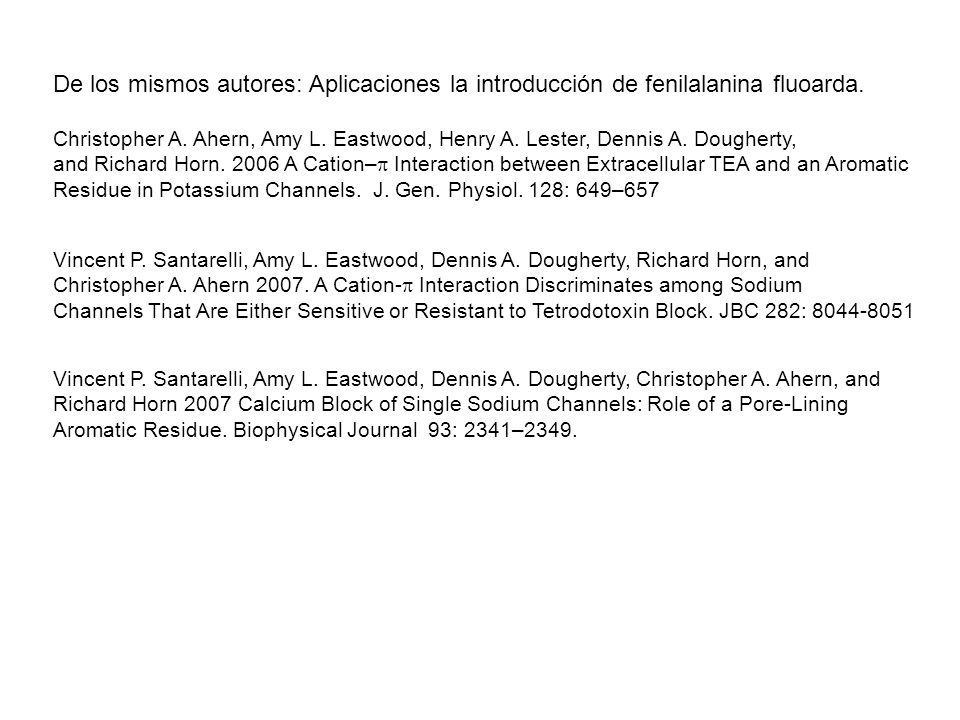

44 De los mismos autores: Aplicaciones la introducción de fenilalanina fluoarda.
Christopher A. Ahern, Amy L. Eastwood, Henry A. Lester, Dennis A. Dougherty, and Richard Horn A Cation– Interaction between Extracellular TEA and an Aromatic Residue in Potassium Channels. J. Gen. Physiol. 128: 649–657 Vincent P. Santarelli, Amy L. Eastwood, Dennis A. Dougherty, Richard Horn, and Christopher A. Ahern A Cation- Interaction Discriminates among Sodium Channels That Are Either Sensitive or Resistant to Tetrodotoxin Block. JBC 282: Vincent P. Santarelli, Amy L. Eastwood, Dennis A. Dougherty, Christopher A. Ahern, and Richard Horn 2007 Calcium Block of Single Sodium Channels: Role of a Pore-Lining Aromatic Residue. Biophysical Journal 93: 2341–2349.

45

46 La lidocaína es anestésico porque inhibe los canales de sodio.
Los canales con la Phe fluorada son insensibles a la lidocaína. La inhibición por lidocaína es uso-dependiente. Ahern et al Circ Res. 2008;102:86-94. Canales de sodio expresados en oocitos. Voltage clamp de dos electrodos. Corrientes provocadas por 100 pulsos a -10 mV desde -100 mV en presencia de lidocaína 80 mM. Se muestra 1 de cada 10 trazos. NaV1.4 WT y con Phe1579 fluorada.

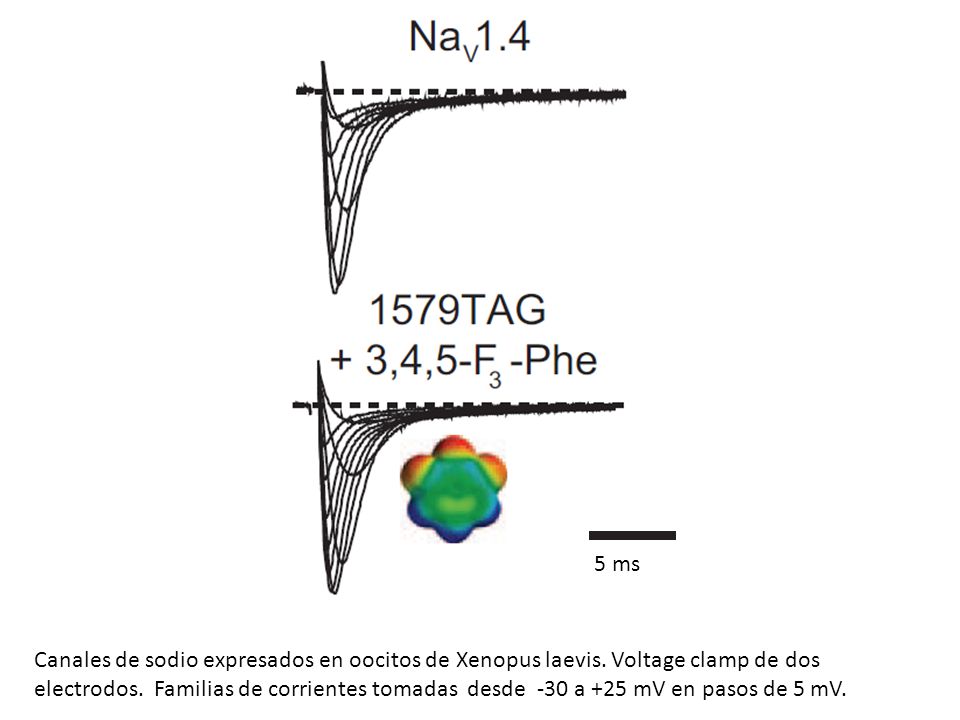

47 5 ms Canales de sodio expresados en oocitos de Xenopus laevis. Voltage clamp de dos electrodos. Familias de corrientes tomadas desde -30 a +25 mV en pasos de 5 mV.

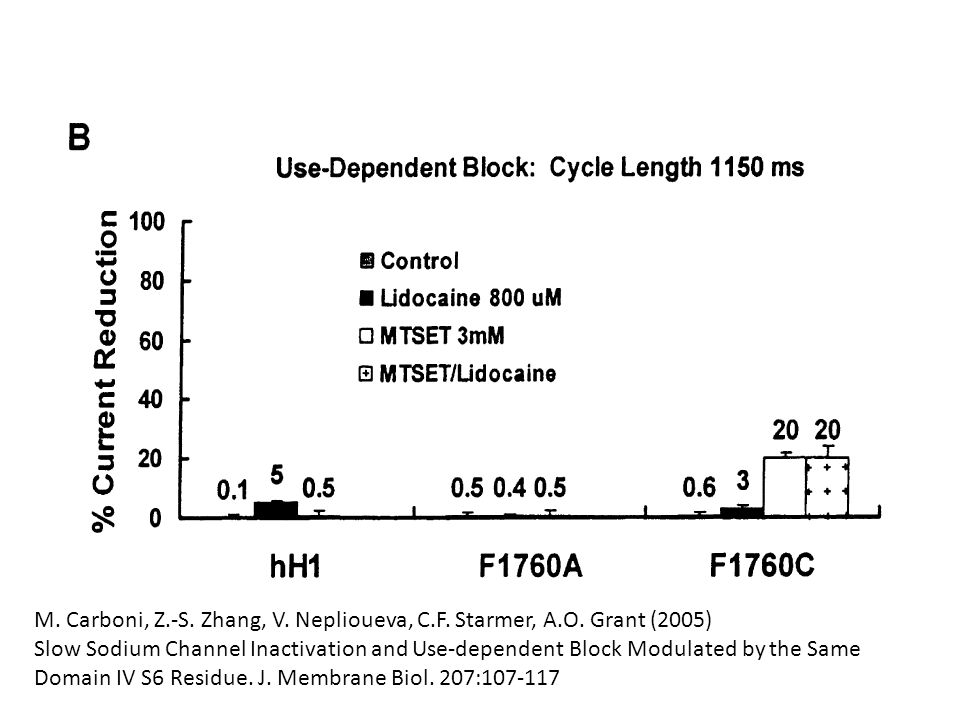

48 M. Carboni, Z. -S. Zhang, V. Neplioueva, C. F. Starmer, A. O
M. Carboni, Z.-S. Zhang, V. Neplioueva, C.F. Starmer, A.O. Grant (2005) Slow Sodium Channel Inactivation and Use-dependent Block Modulated by the Same Domain IV S6 Residue. J. Membrane Biol. 207:

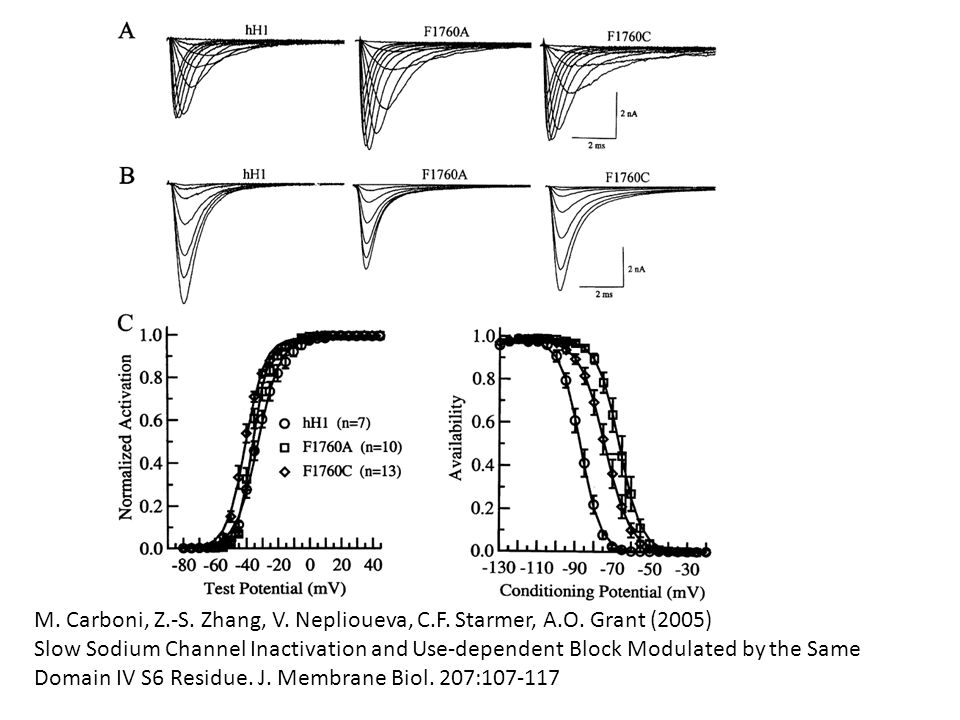

49 M. Carboni, Z. -S. Zhang, V. Neplioueva, C. F. Starmer, A. O
M. Carboni, Z.-S. Zhang, V. Neplioueva, C.F. Starmer, A.O. Grant (2005) Slow Sodium Channel Inactivation and Use-dependent Block Modulated by the Same Domain IV S6 Residue. J. Membrane Biol. 207:

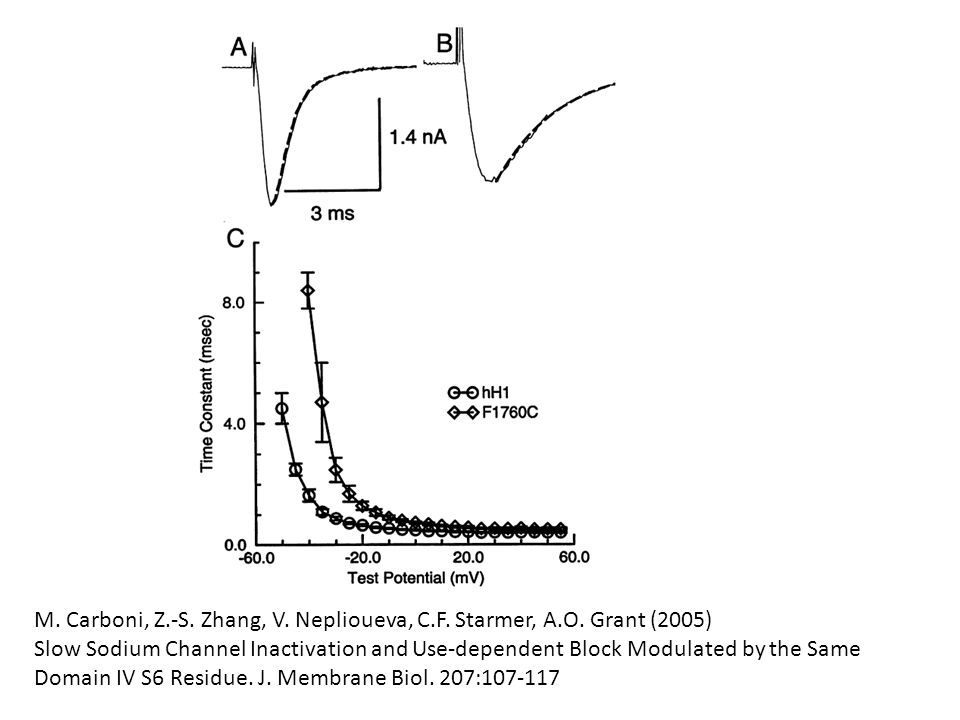

50 M. Carboni, Z. -S. Zhang, V. Neplioueva, C. F. Starmer, A. O
M. Carboni, Z.-S. Zhang, V. Neplioueva, C.F. Starmer, A.O. Grant (2005) Slow Sodium Channel Inactivation and Use-dependent Block Modulated by the Same Domain IV S6 Residue. J. Membrane Biol. 207:

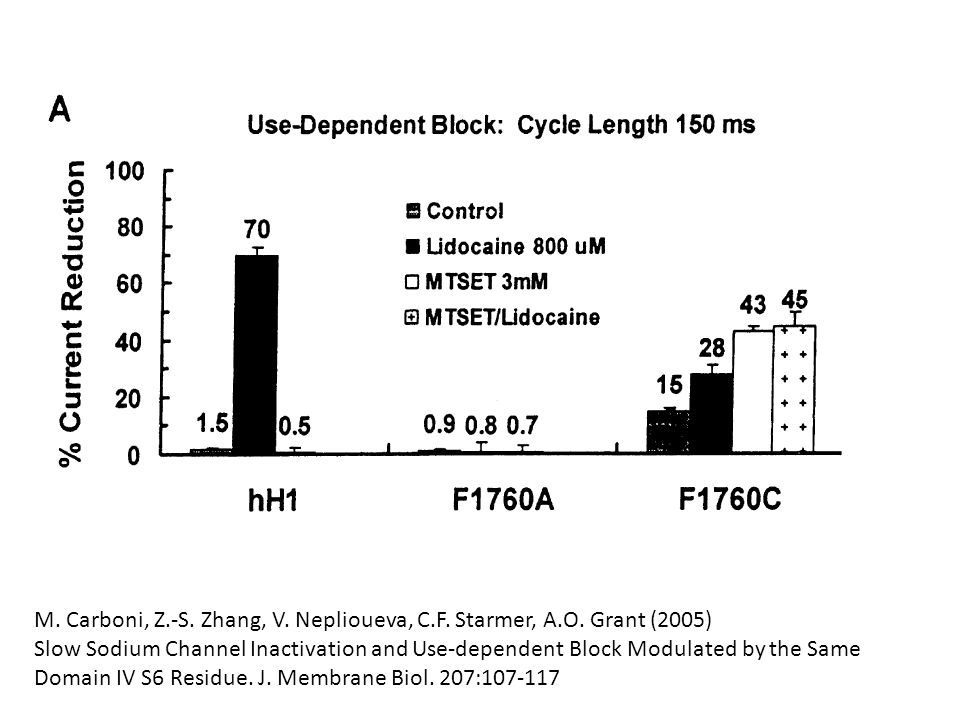

51 M. Carboni, Z. -S. Zhang, V. Neplioueva, C. F. Starmer, A. O
M. Carboni, Z.-S. Zhang, V. Neplioueva, C.F. Starmer, A.O. Grant (2005) Slow Sodium Channel Inactivation and Use-dependent Block Modulated by the Same Domain IV S6 Residue. J. Membrane Biol. 207:
