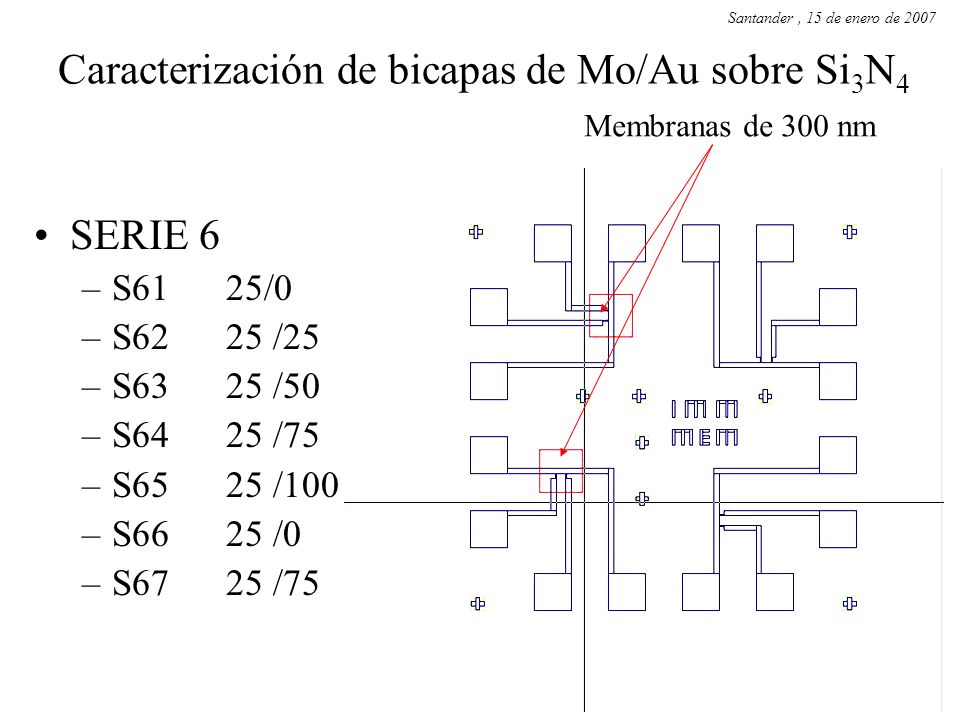

1 Caracterización de bicapas de Mo/Au sobre Si 3 N 4 SERIE 6 –S6125/0 –S6225 /25 –S6325 /50 –S6425 /75 –S6525 /100 –S6625 /0 –S6725 /75 Santander, 15 de enero de 2007 Membranas de 300 nm

2 Santander, 15 de enero de 2007

3

4

5

6

7

8

9

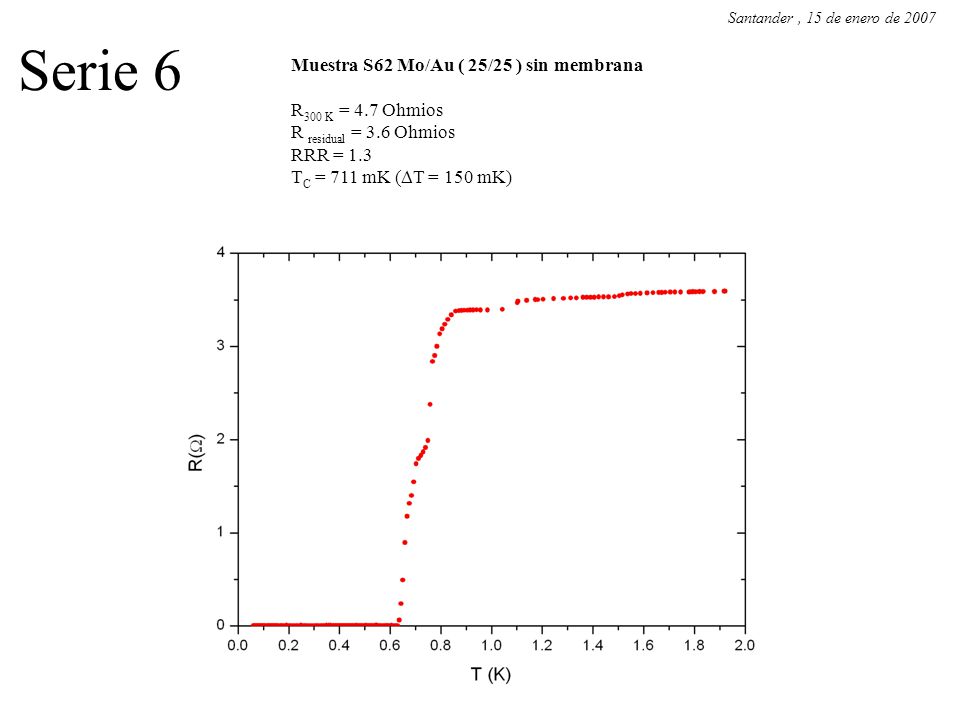

10 Serie 6 Santander, 15 de enero de 2007 Muestra S62 Mo/Au ( 25/25 ) sin membrana R 300 K = 4.7 Ohmios R residual = 3.6 Ohmios RRR = 1.3 T C = 711 mK (  T = 150 mK)

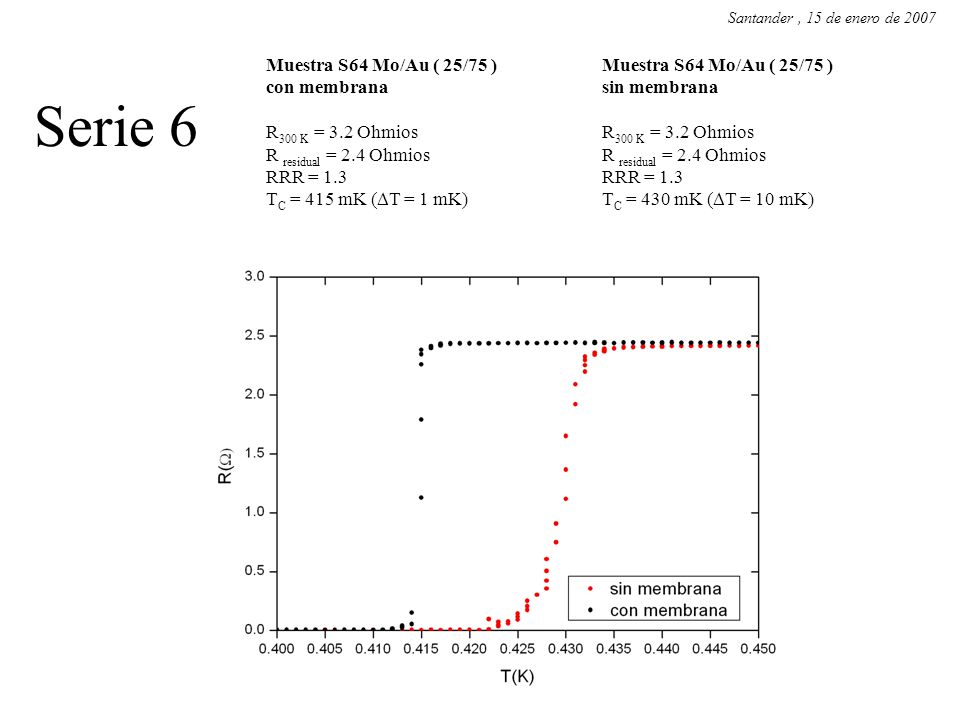

11 Serie 6 Santander, 15 de enero de 2007 Muestra S64 Mo/Au ( 25/75 ) con membrana R 300 K = 3.2 Ohmios R residual = 2.4 Ohmios RRR = 1.3 T C = 415 mK (  T = 1 mK) Muestra S64 Mo/Au ( 25/75 ) sin membrana R 300 K = 3.2 Ohmios R residual = 2.4 Ohmios RRR = 1.3 T C = 430 mK (  T = 10 mK)

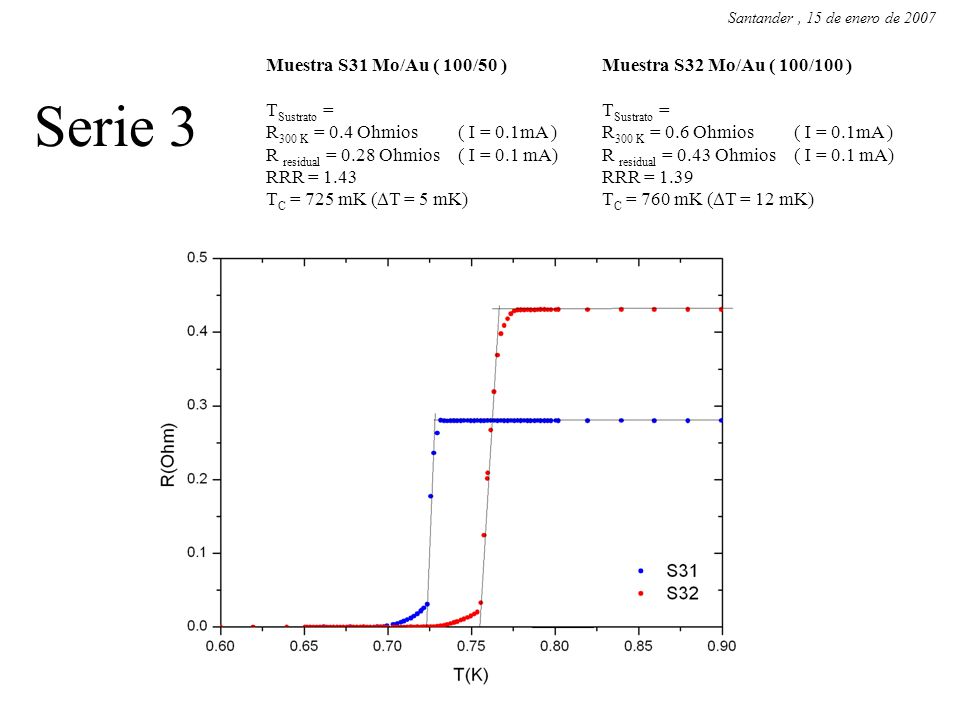

12 Serie 3 Santander, 15 de enero de 2007 Muestra S31 Mo/Au ( 100/50 ) T Sustrato = R 300 K = 0.4 Ohmios( I = 0.1mA ) R residual = 0.28 Ohmios( I = 0.1 mA) RRR = 1.43 T C = 725 mK (  T = 5 mK) Muestra S32 Mo/Au ( 100/100 ) T Sustrato = R 300 K = 0.6 Ohmios( I = 0.1mA ) R residual = 0.43 Ohmios( I = 0.1 mA) RRR = 1.39 T C = 760 mK (  T = 12 mK)

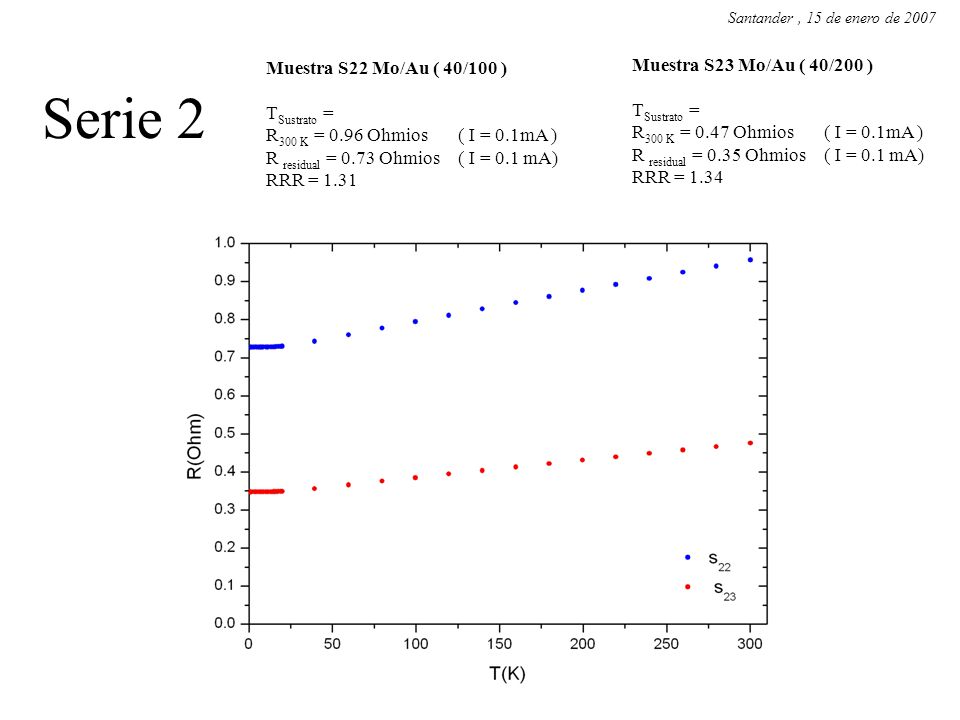

13 Serie 2 Santander, 15 de enero de 2007 Muestra S22 Mo/Au ( 40/100 ) T Sustrato = R 300 K = 0.96 Ohmios( I = 0.1mA ) R residual = 0.73 Ohmios( I = 0.1 mA) RRR = 1.31 Muestra S23 Mo/Au ( 40/200 ) T Sustrato = R 300 K = 0.47 Ohmios( I = 0.1mA ) R residual = 0.35 Ohmios( I = 0.1 mA) RRR = 1.34

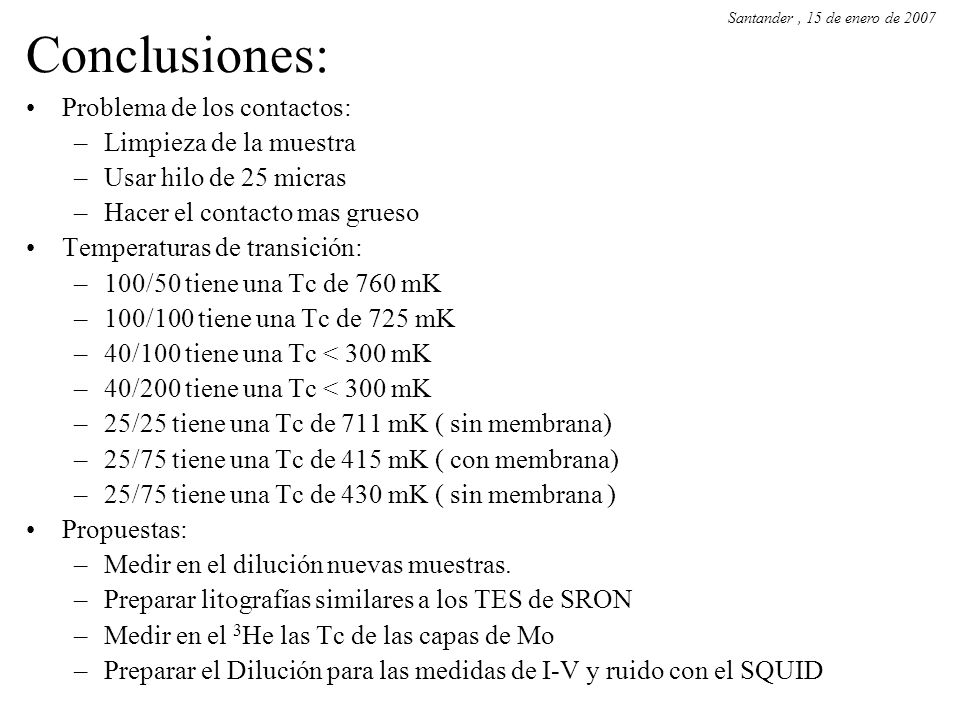

14 Conclusiones: Problema de los contactos: –Limpieza de la muestra –Usar hilo de 25 micras –Hacer el contacto mas grueso Temperaturas de transición: –100/50 tiene una Tc de 760 mK –100/100 tiene una Tc de 725 mK –40/100 tiene una Tc < 300 mK –40/200 tiene una Tc < 300 mK –25/25 tiene una Tc de 711 mK ( sin membrana) –25/75 tiene una Tc de 415 mK ( con membrana) –25/75 tiene una Tc de 430 mK ( sin membrana ) Propuestas: –Medir en el dilución nuevas muestras. –Preparar litografías similares a los TES de SRON –Medir en el 3 He las Tc de las capas de Mo –Preparar el Dilución para las medidas de I-V y ruido con el SQUID Santander, 15 de enero de 2007

15

16

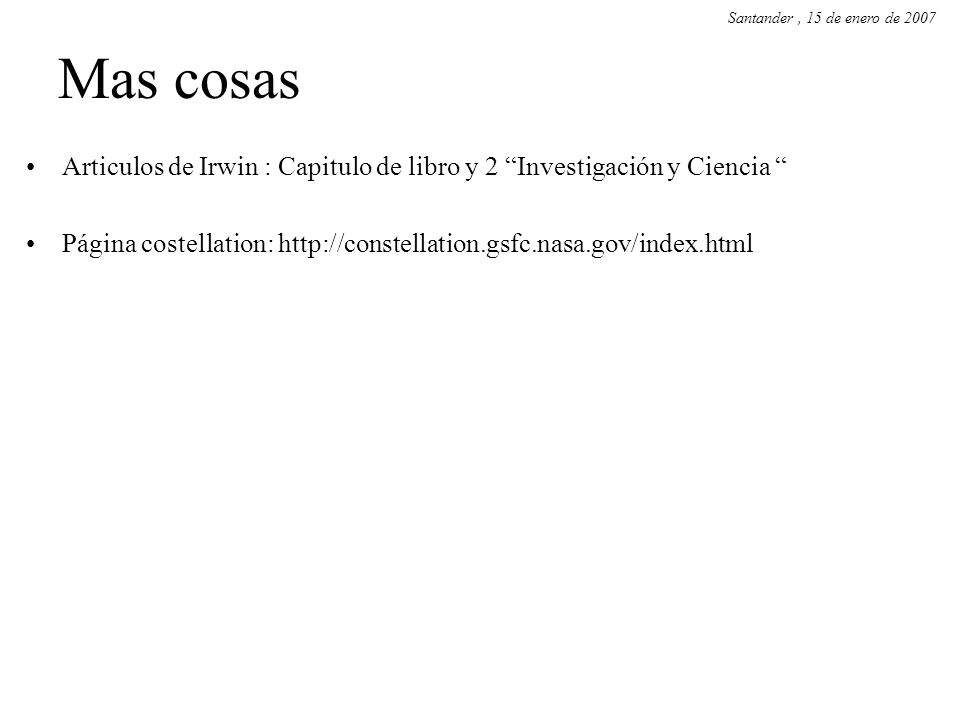

17 Mas cosas Articulos de Irwin : Capitulo de libro y 2 “Investigación y Ciencia “ Página costellation: http://constellation.gsfc.nasa.gov/index.html Santander, 15 de enero de 2007
