Routing Troubleshooting Modulo 9 Semestre 2 CCNA..

Presentación del tema: "Routing Troubleshooting Modulo 9 Semestre 2 CCNA.."— Transcripción de la presentación:

1 Routing Troubleshooting Modulo 9 Semestre 2 CCNA.

2 Ruteo estatico.

3 Ruteo dinamico.

4 Sh ip route

5 Gateway of last resort Un router trata de mantener rutas hacia todos los destinos posibles, para esto utiliza rutas por default o un “gateway of last resort”. Las rutas por default pueden ser dadas de alta en la tabla de ruteo por el administrador o pueden ser aprendidas usando un protocolo de ruteo. Antes de que los enrutadores empicen a intercambiar información el administrador debe configurar al menos un enrutador de la LAN con una ruta por default.

6 Layer 2 + Layer 3 Tanto direcciones de capa 3 (IP addresses) como direcciones de capa 2 (MAC addresses) se usan para redireccionar paquetes desde la fuente al destino. El enrutador tiene que examinar la tabla de ruteo para determinar cual es el next- hop de una ruta especifica, luego el paquete se reenvía utilizando la MAC address de ese enrutador.

7 Distancias administrativas

8 Network testing Las pruebas a realizar para verificar la comunicación completa entre fuente y destino deben ejecutarse por capas, empezando por la física y terminando en la capa de aplicación.

9 5 pasos propuestos

10 Errores en Capa 1 Cables rotos. Cables desconectados. Cables conectados en puertos erróneos. Conexión de cable intermitente. Cables incorrectos utilizados para tareas específicas (rollovers, crossover y straight-through) Problemas de transceivers. Problemas en cables DTE y/o DCE. Dispositivos apagados.

11 Errores en Capa 2 Interfaces (seriales/ethernet) mal configuradas. Encapsulamiento incorrecto de interfaces (HDLC es el default para seriales por ejemplo). Propiedades de clockrate mal configuradas. Problemas de la tarjeta de red (NIC).

12 Errores en Capa 3 Protocolo de ruteo sin habilitar. Protocolo de ruteo erróneo habilitado. Direcciones de IP incorrectas. Máscaras de subred incorrectas.

13 Layer 7 Troubleshooting TELNET --> Protocolo de terminal virtual parte de TCP/IP. Se utiliza para conectarse a dispositivos remotos. Una conexión de telnet exitosa indica que los servicios de todas las capas estan funcionando correctamente.

14 Traceroute Nos muestra todos los “saltos” para llegar a un destino. Utiliza mensajes ICMP request y reply para probar la conectividad en cada salto. Una respuesta fallida no siempre quiere decir que no se ha localizado el dispositivos, puede ser que este bloqueado por el administrador de esa red.

15 Debug commands Despliega eventos y datos de forma dinámica. Ayuda a delimitar problemas. Tener cuidado con el comando debug all (CPU overhead).

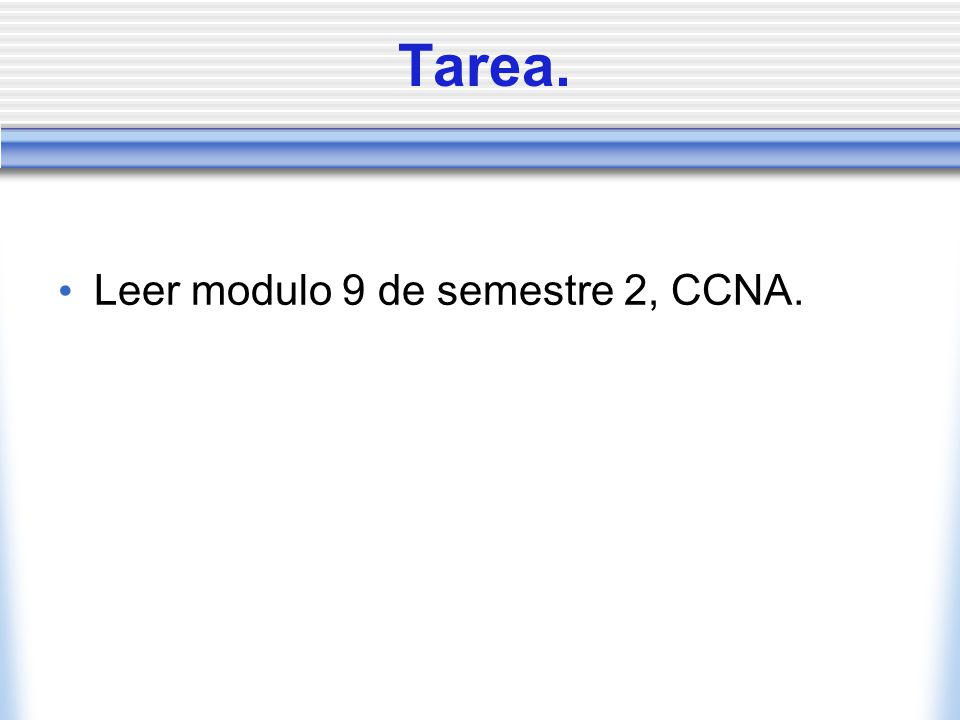

16 Tarea. Leer modulo 9 de semestre 2, CCNA.
