EXCÉNTRICAS Y LEVAS.

Presentación del tema: "EXCÉNTRICAS Y LEVAS."— Transcripción de la presentación:

1 EXCÉNTRICAS Y LEVAS

2 EXCÉNTRICAS Y LEVAS Las excéntricas y las levas son elementos muy empleados en los mecanismos para construcciones mecánicas y en motores de explosión. La finalidad de las excéntricas y de las levas es transformar el movimiento circular uniforme en movimiento rectilíneo alternativo o en movimiento angular que siga una norma o ley.

3 Mecanismos de excéntrica.
Los principales sistemas de excéntricas empleados son los siguientes: De collar. Circular de marco.

4 De collar.

5 Circular de marco.

6 Leva. La leva es una variante de la excéntrica. La leva es muy empleada en máquinas herramientas, siendo los órganos principales de accionamiento en el tiempo y duración previstos. Cada leva tiene la programación de una operación que se debe realizar dentro de cada ciclo.

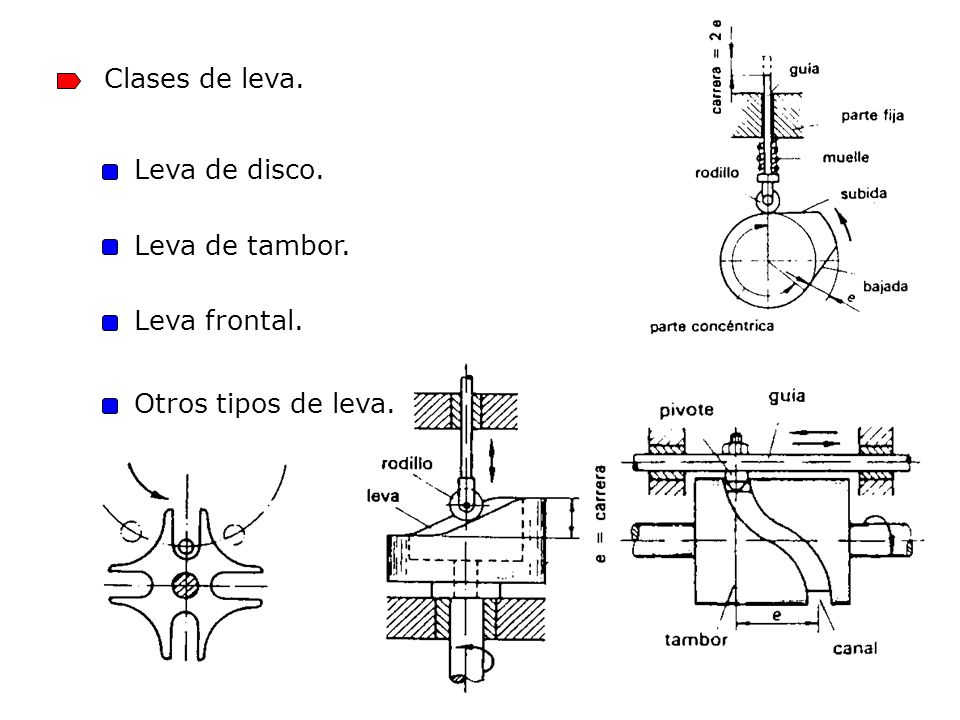

7 Clases de leva. Leva de disco. Leva de tambor. Leva frontal. Otros tipos de leva.

8 Leva de disco. Se fabrican en máquinas especiales cuando se hacen en serie, generalmente por copiado.

9 Leva de roldana

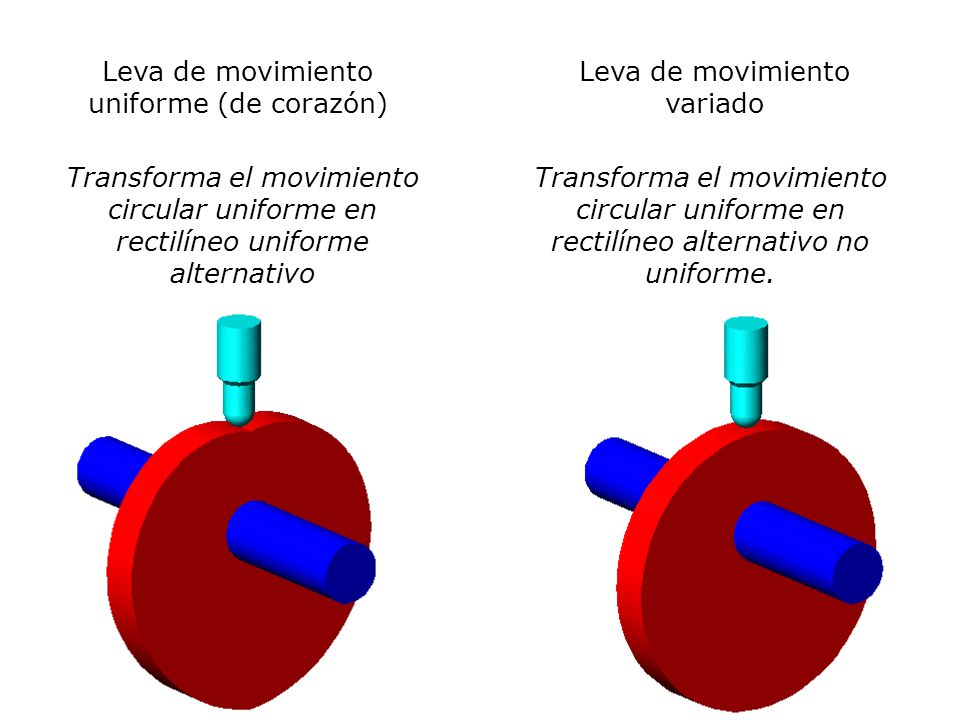

10 Leva de movimiento uniforme (de corazón) Leva de movimiento variado
Transforma el movimiento circular uniforme en rectilíneo uniforme alternativo Transforma el movimiento circular uniforme en rectilíneo alternativo no uniforme.

11 Leva de tambor. El cuerpo de la leva es un cilindro, en cuya periferia se practica una ranura de dimensiones adecuadas para introducir en ella un pivote de arrastre que hace mover el vástago o elemento mandado, ya directamente ya por medio de una palanca, de brazos fijos o variables.

12

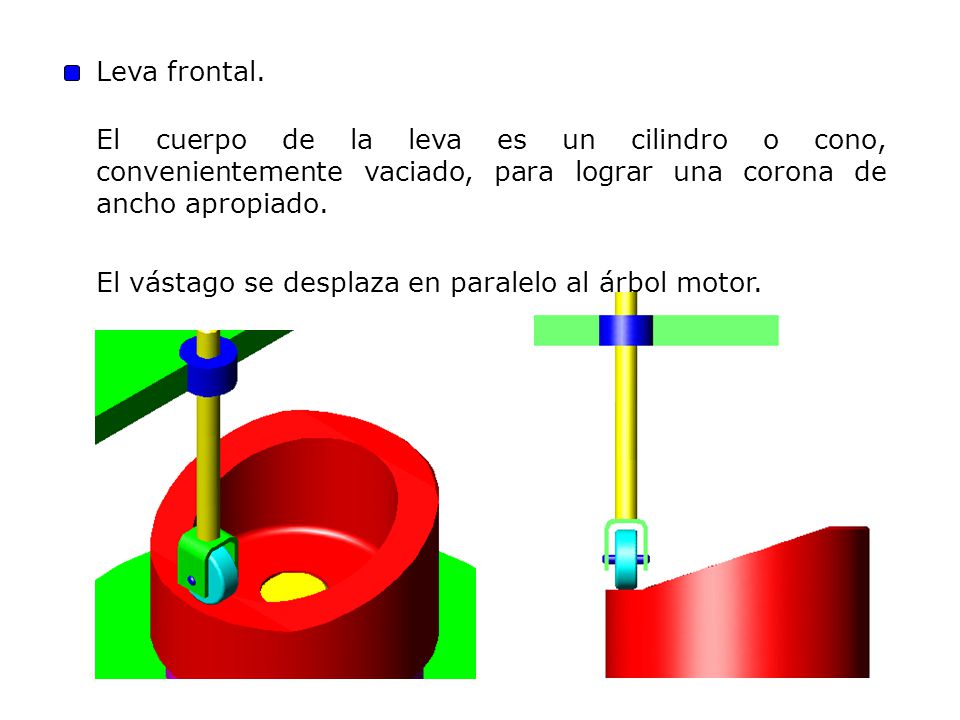

13 Leva frontal. El cuerpo de la leva es un cilindro o cono, convenientemente vaciado, para lograr una corona de ancho apropiado. El vástago se desplaza en paralelo al árbol motor.

14

15 Leva de tambor positiva
Leva con palanca Otros tipos de leva. Leva en cono Leva de aspa Leva triangular Leva de tambor positiva Cruz de Malta
