1 UTILIZACIÓN DEL SOFTWARE MOMENTOS PARA ANÁLISIS DE ANTENAS
Grupo de Radiación Departamento de Señales, Sistemas y Radiocomunicaciones Universidad Politécnica de Madrid Radiación y Propagación

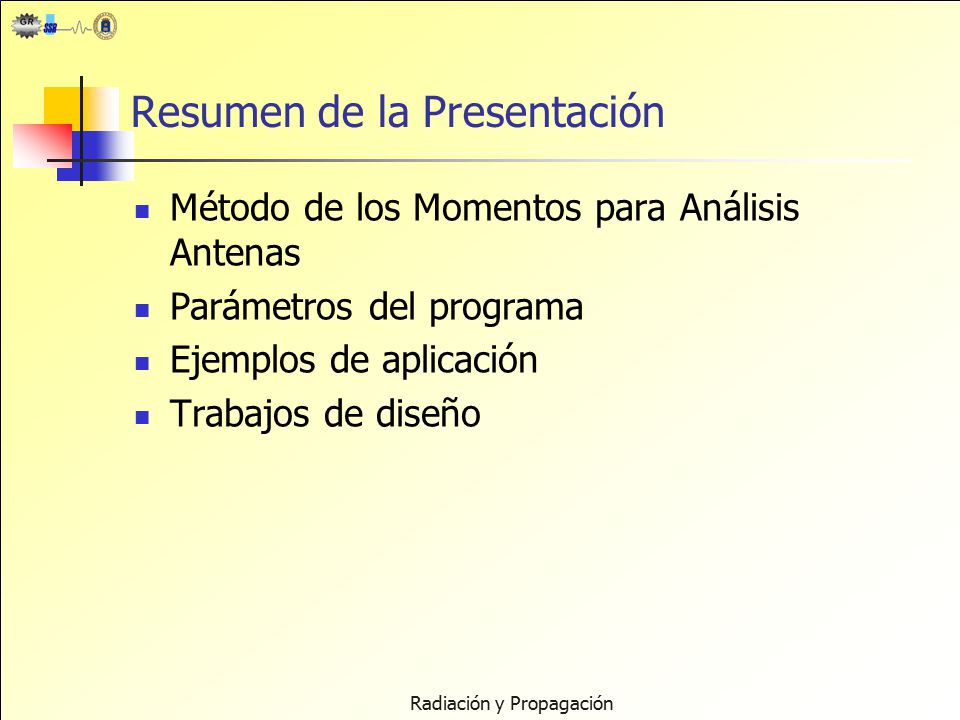

2 Resumen de la Presentación
Método de los Momentos para Análisis Antenas Parámetros del programa Ejemplos de aplicación Trabajos de diseño Radiación y Propagación

3 Radiación y Propagación

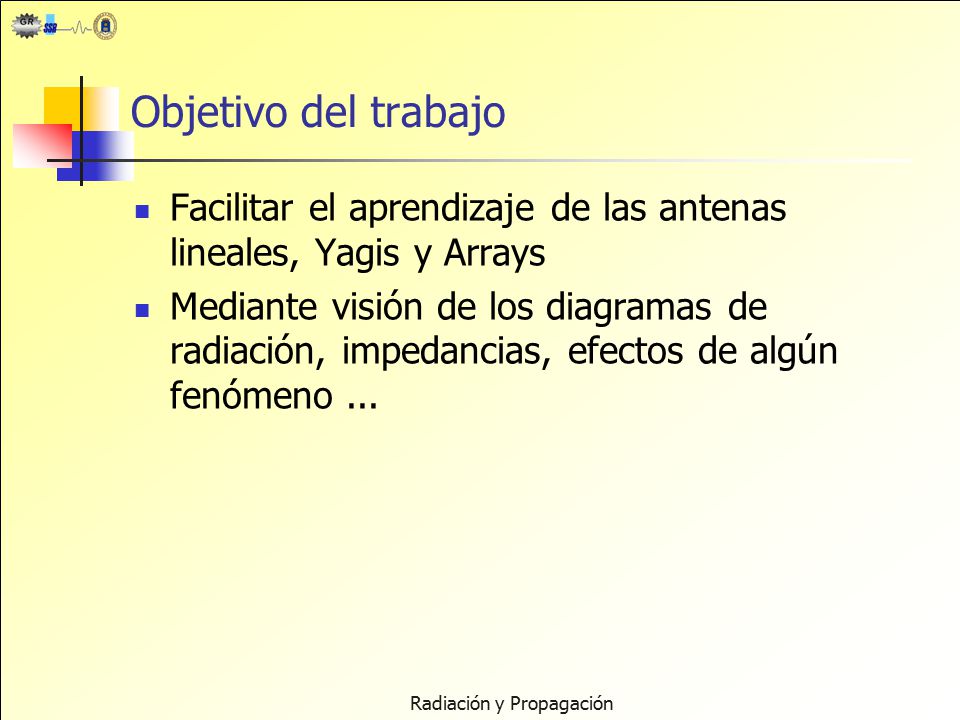

Objetivo del trabajo Facilitar el aprendizaje de las antenas lineales, Yagis y Arrays Mediante visión de los diagramas de radiación, impedancias, efectos de algún fenómeno ... Radiación y Propagación

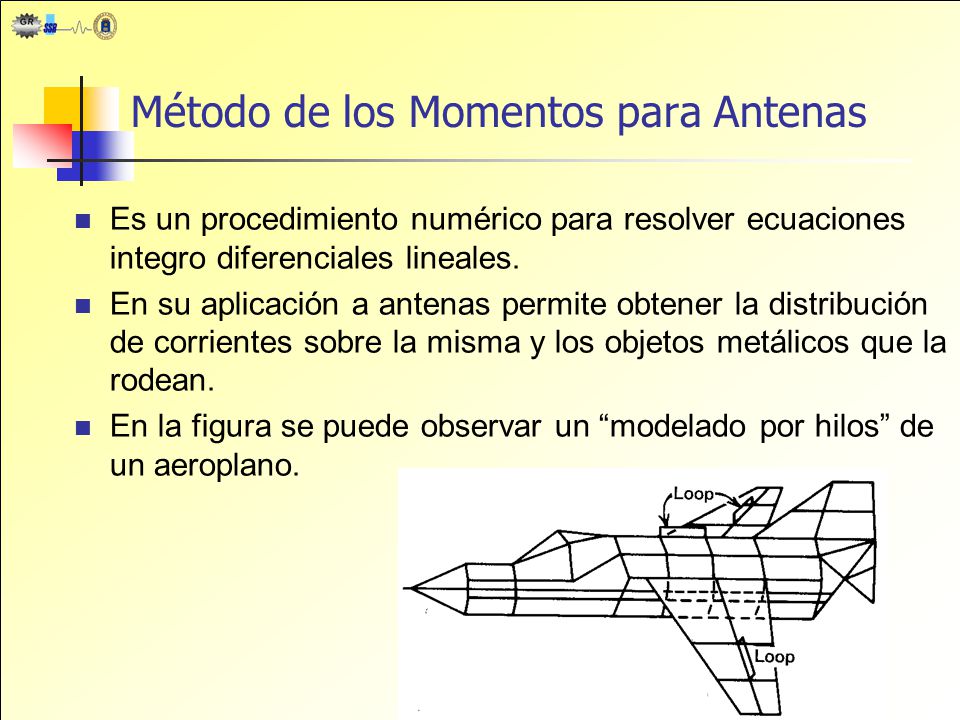

4 Método de los Momentos para Antenas
Es un procedimiento numérico para resolver ecuaciones integro diferenciales lineales. En su aplicación a antenas permite obtener la distribución de corrientes sobre la misma y los objetos metálicos que la rodean. En la figura se puede observar un “modelado por hilos” de un aeroplano. Radiación y Propagación

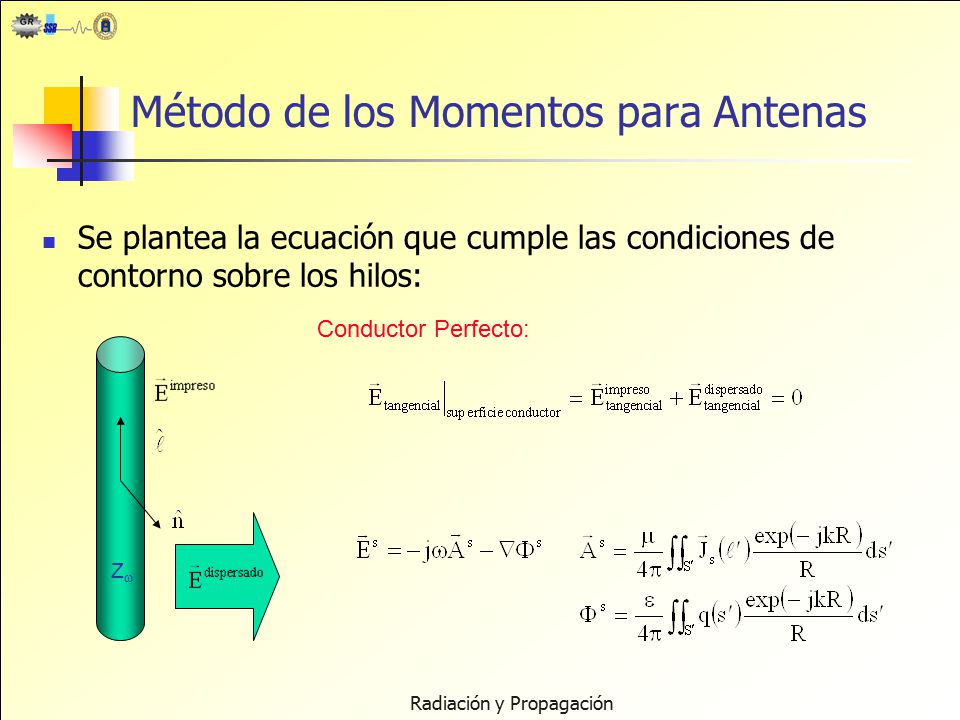

5 Método de los Momentos para Antenas
Se plantea la ecuación que cumple las condiciones de contorno sobre los hilos: Conductor Perfecto: Z Radiación y Propagación

6 Radiación y Propagación

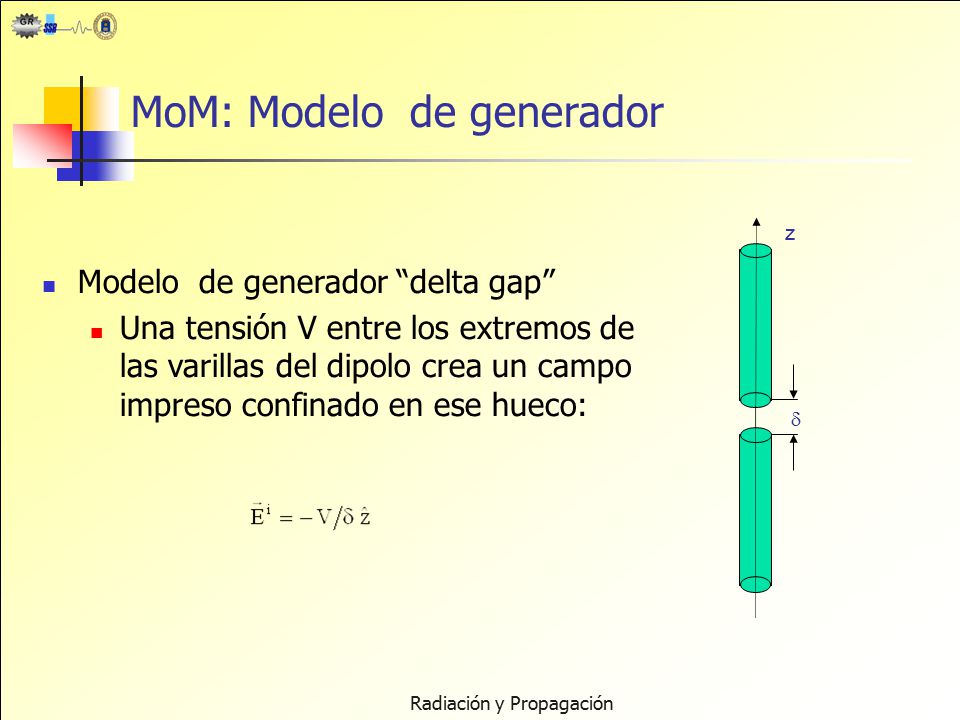

MoM: Modelo de generador z Modelo de generador “delta gap” Una tensión V entre los extremos de las varillas del dipolo crea un campo impreso confinado en ese hueco: Radiación y Propagación

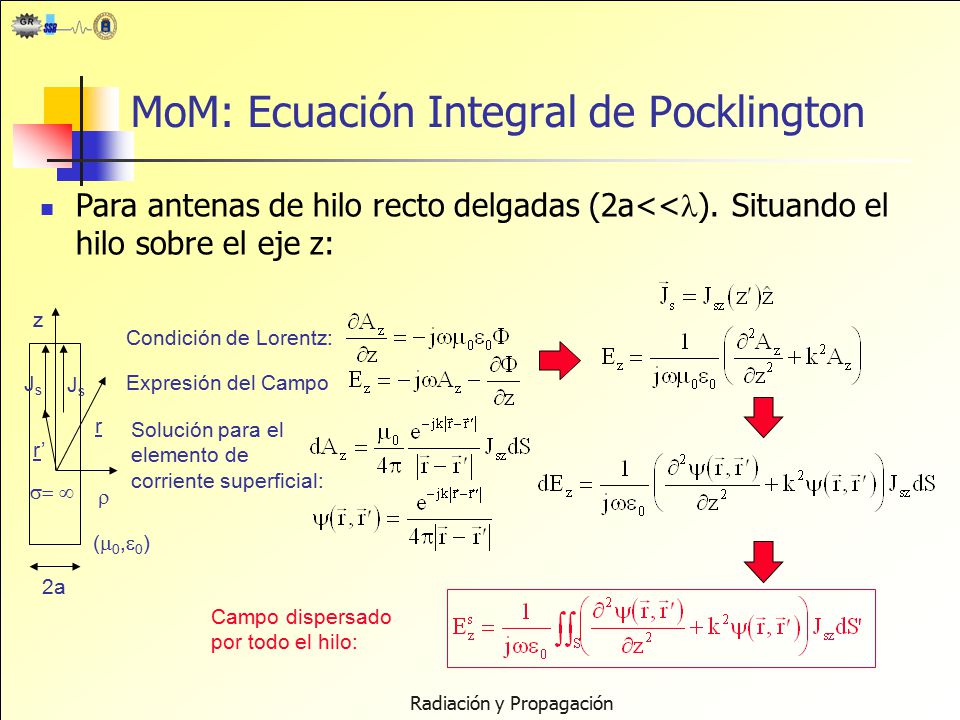

7 MoM: Ecuación Integral de Pocklington
Para antenas de hilo recto delgadas (2a<<). Situando el hilo sobre el eje z: z Condición de Lorentz: Js Js Expresión del Campo r Solución para el elemento de corriente superficial: r’  (0,0) 2a Campo dispersado por todo el hilo: Radiación y Propagación

8 MoM: Ecuación Integral de Pocklington

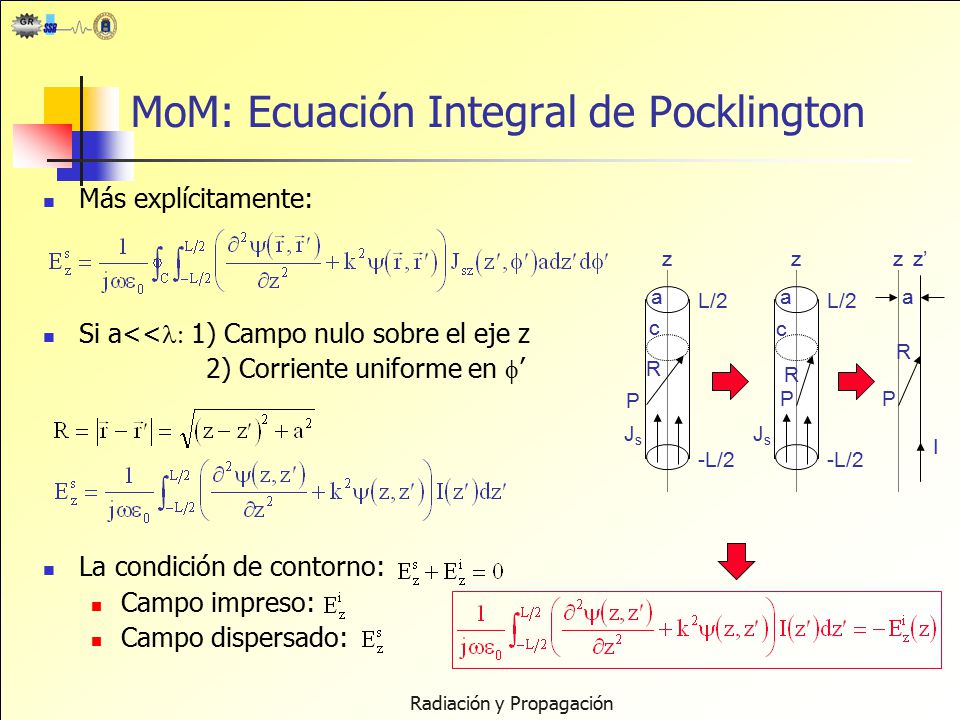

Más explícitamente: Si a<< 1) Campo nulo sobre el eje z 2) Corriente uniforme en ’ La condición de contorno: Campo impreso: Campo dispersado: P R -L/2 L/2 z a Js c P R -L/2 L/2 z a Js c P R z a I z’ Radiación y Propagación

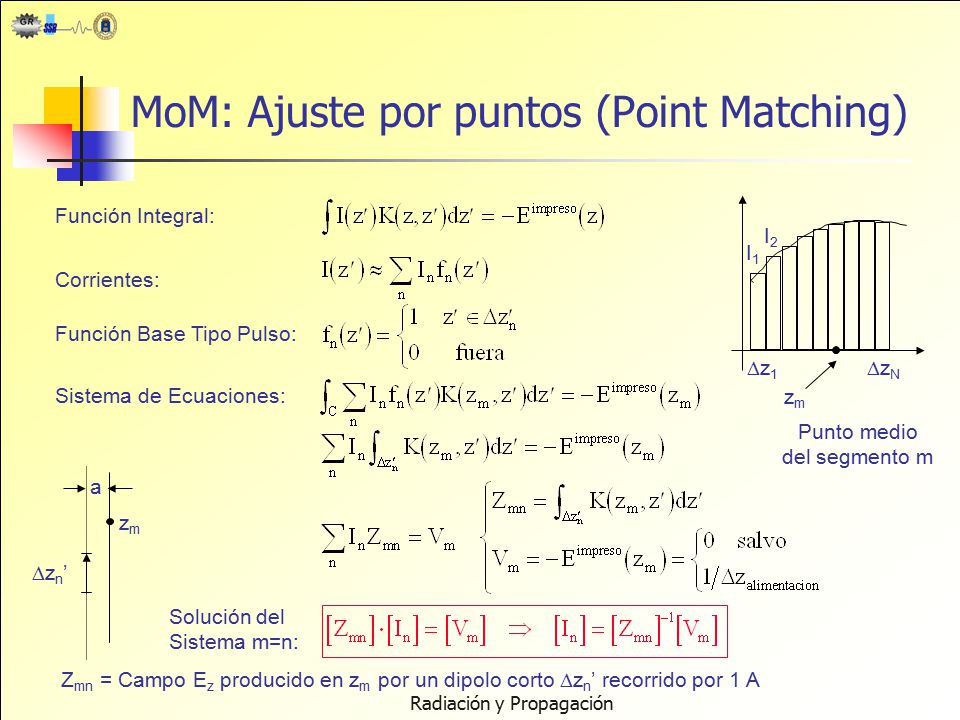

9 MoM: Ajuste por puntos (Point Matching)
Función Integral: I2 I1 Corrientes: Función Base Tipo Pulso: z1 zN Sistema de Ecuaciones: zm Punto medio del segmento m a zn’ zm Solución del Sistema m=n: Zmn = Campo Ez producido en zm por un dipolo corto zn’ recorrido por 1 A Radiación y Propagación

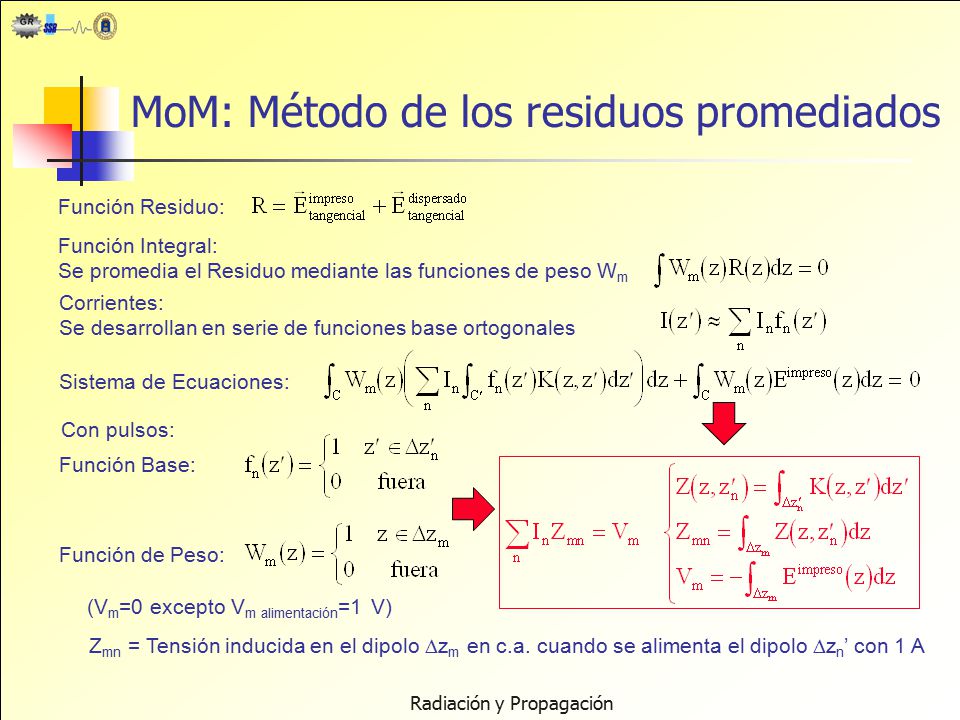

10 MoM: Método de los residuos promediados
Función Residuo: Función Integral: Se promedia el Residuo mediante las funciones de peso Wm Corrientes: Se desarrollan en serie de funciones base ortogonales Sistema de Ecuaciones: Con pulsos: Función Base: Función de Peso: (Vm=0 excepto Vm alimentación=1 V) Zmn = Tensión inducida en el dipolo zm en c.a. cuando se alimenta el dipolo zn’ con 1 A Radiación y Propagación

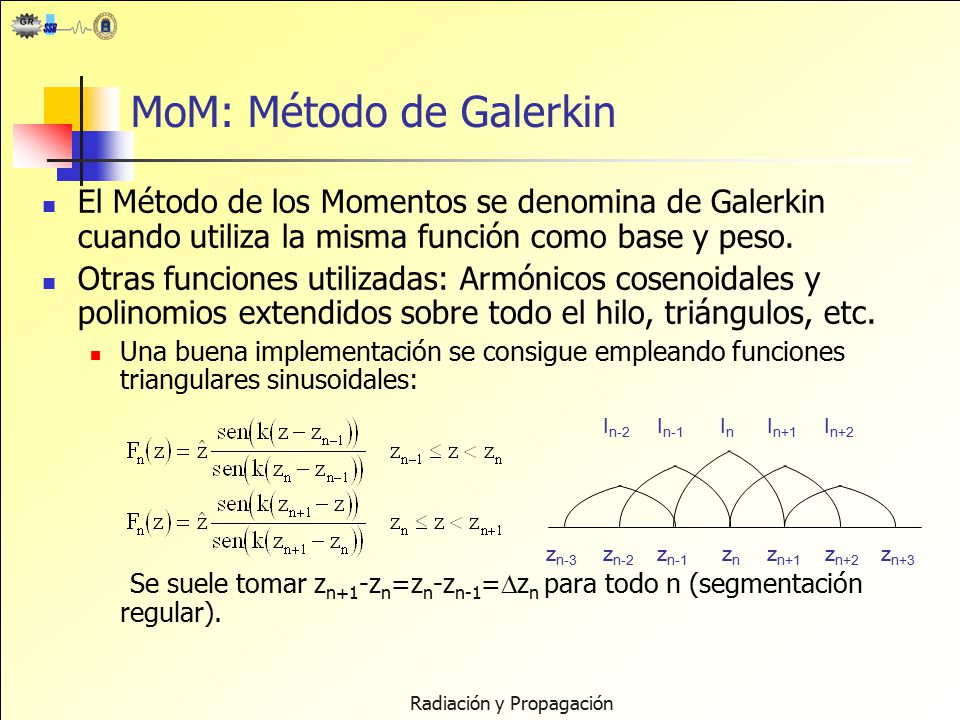

11 MoM: Método de Galerkin
El Método de los Momentos se denomina de Galerkin cuando utiliza la misma función como base y peso. Otras funciones utilizadas: Armónicos cosenoidales y polinomios extendidos sobre todo el hilo, triángulos, etc. Una buena implementación se consigue empleando funciones triangulares sinusoidales: Se suele tomar zn+1-zn=zn-zn-1=zn para todo n (segmentación regular). zn zn+1 zn+2 zn+3 zn-1 zn-2 zn-3 In In+1 In+2 In-2 In-1 Radiación y Propagación

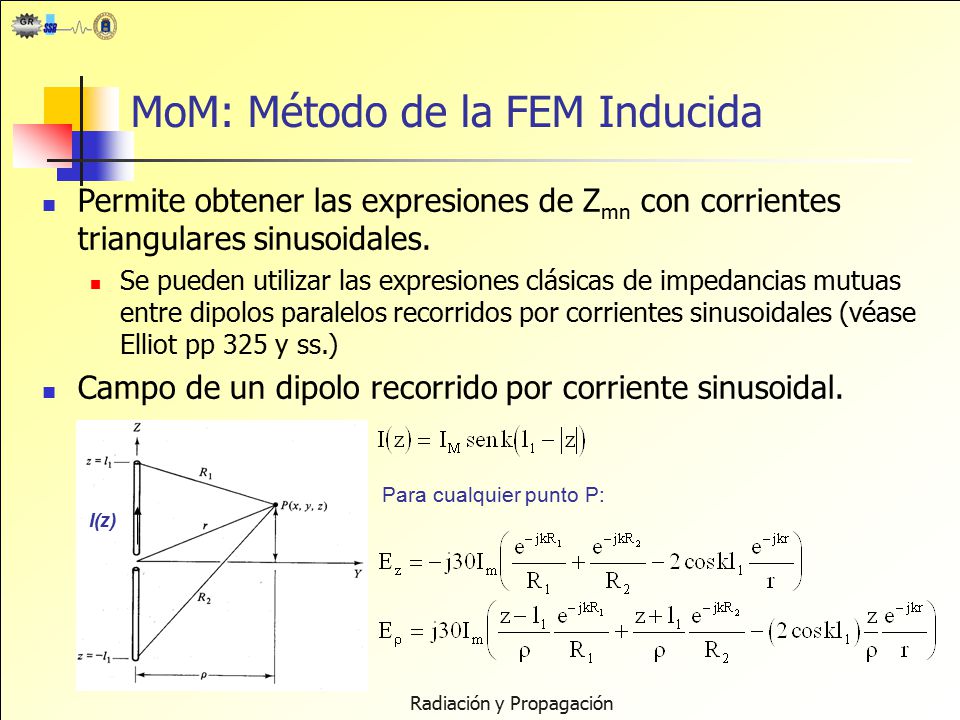

12 Radiación y Propagación
MoM: Método de la FEM Inducida Permite obtener las expresiones de Zmn con corrientes triangulares sinusoidales. Se pueden utilizar las expresiones clásicas de impedancias mutuas entre dipolos paralelos recorridos por corrientes sinusoidales (véase Elliot pp 325 y ss.) Campo de un dipolo recorrido por corriente sinusoidal. Para cualquier punto P: I(z) Radiación y Propagación

13 Radiación y Propagación

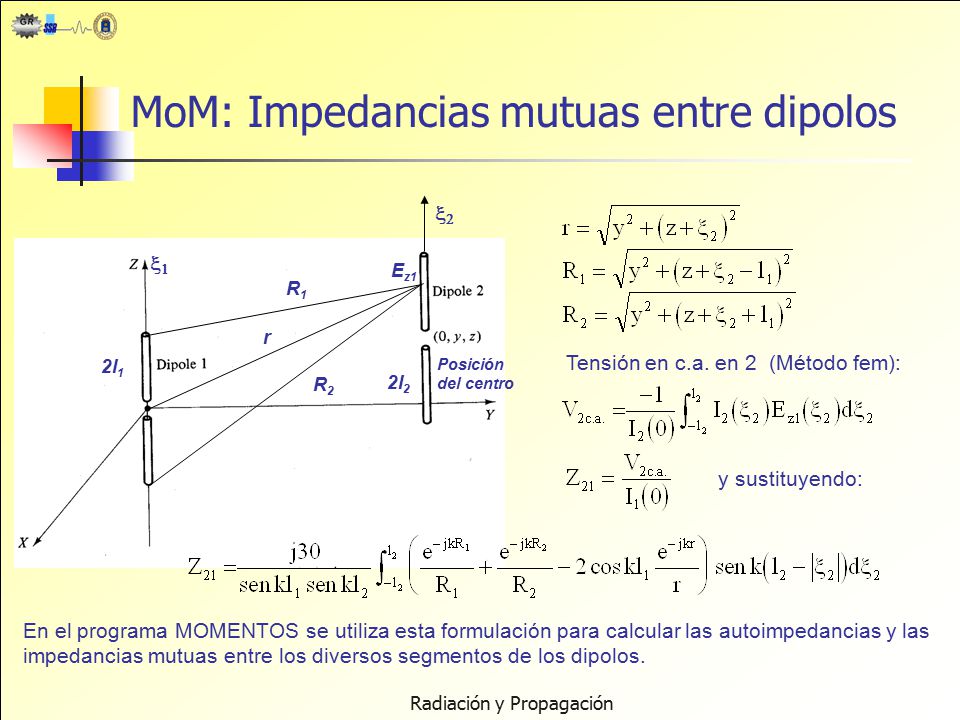

MoM: Impedancias mutuas entre dipolos 2l1 2l2 Ez1   Posición del centro r R2 R1 Tensión en c.a. en 2 (Método fem): y sustituyendo: En el programa MOMENTOS se utiliza esta formulación para calcular las autoimpedancias y las impedancias mutuas entre los diversos segmentos de los dipolos. Radiación y Propagación

14 Radiación y Propagación

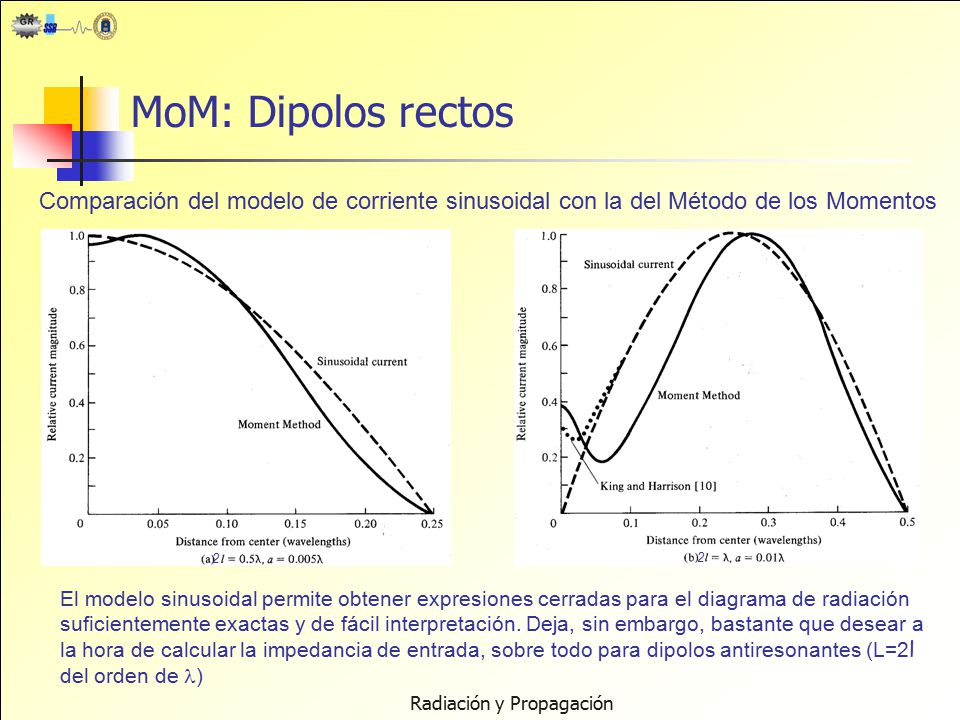

MoM: Dipolos rectos 2 Comparación del modelo de corriente sinusoidal con la del Método de los Momentos El modelo sinusoidal permite obtener expresiones cerradas para el diagrama de radiación suficientemente exactas y de fácil interpretación. Deja, sin embargo, bastante que desear a la hora de calcular la impedancia de entrada, sobre todo para dipolos antiresonantes (L=2l del orden de ) Radiación y Propagación

15 Parámetros del programa

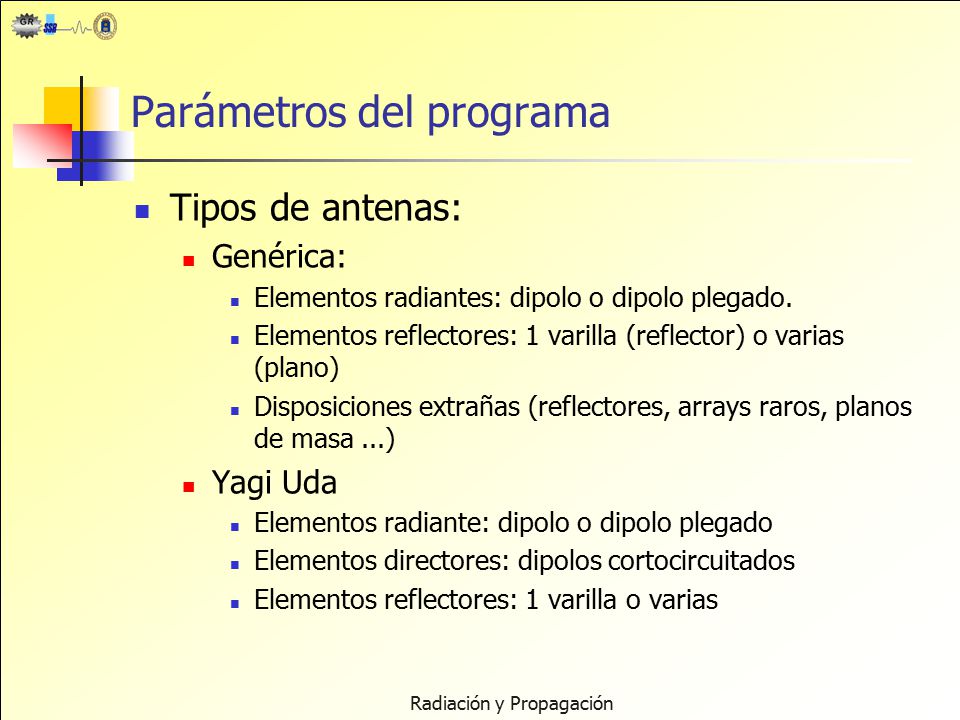

Tipos de antenas: Genérica: Elementos radiantes: dipolo o dipolo plegado. Elementos reflectores: 1 varilla (reflector) o varias (plano) Disposiciones extrañas (reflectores, arrays raros, planos de masa ...) Yagi Uda Elementos radiante: dipolo o dipolo plegado Elementos directores: dipolos cortocircuitados Elementos reflectores: 1 varilla o varias Radiación y Propagación

16 Parámetros del programa

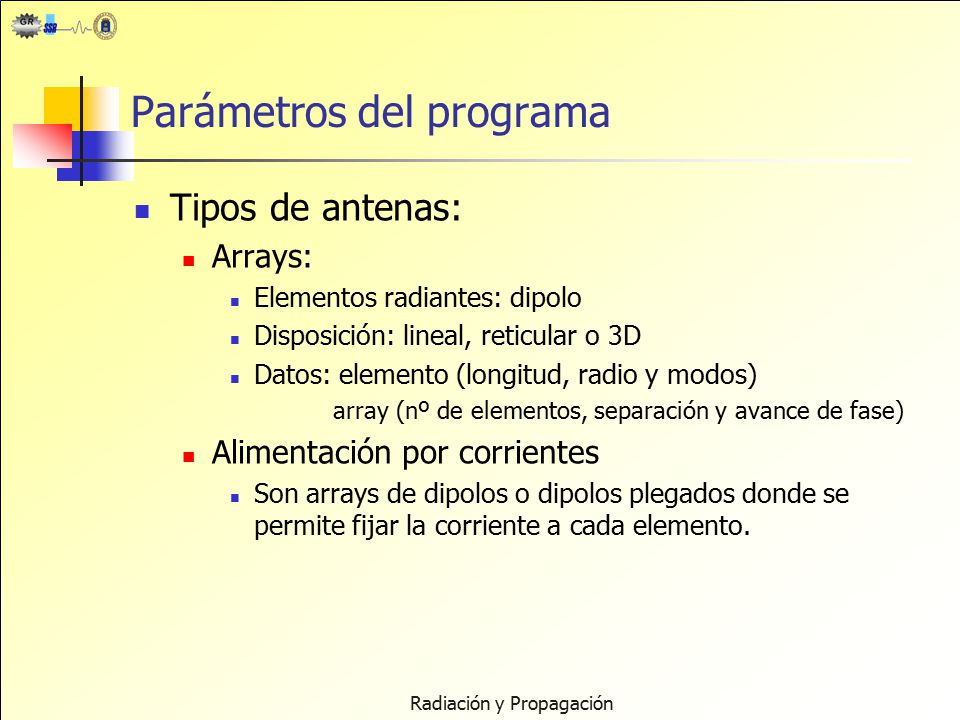

Tipos de antenas: Arrays: Elementos radiantes: dipolo Disposición: lineal, reticular o 3D Datos: elemento (longitud, radio y modos) array (nº de elementos, separación y avance de fase) Alimentación por corrientes Son arrays de dipolos o dipolos plegados donde se permite fijar la corriente a cada elemento. Radiación y Propagación

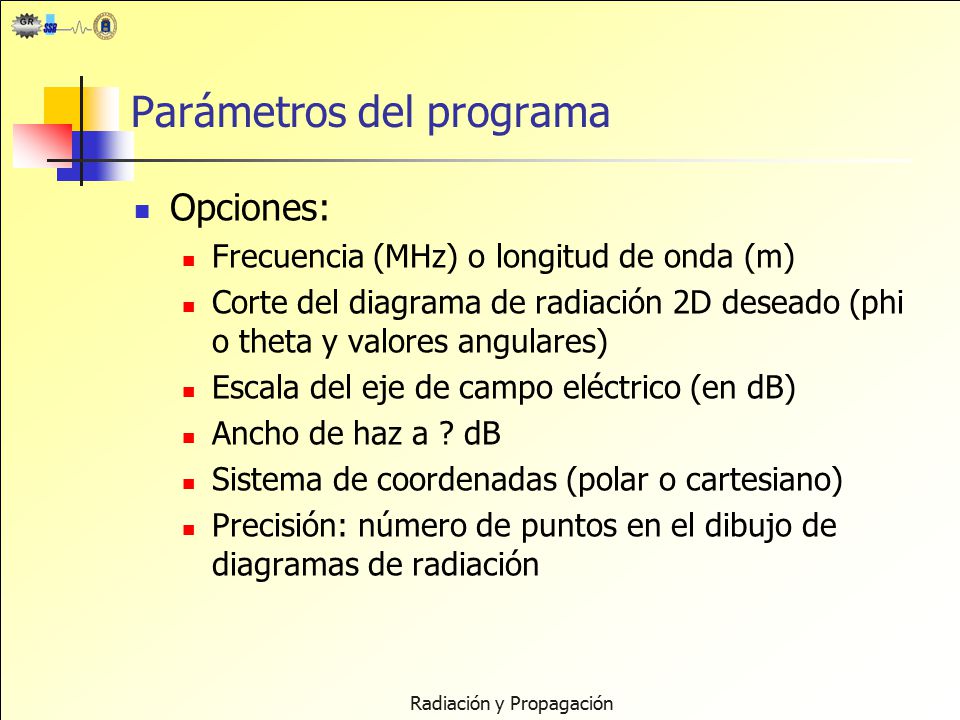

17 Parámetros del programa
Opciones: Frecuencia (MHz) o longitud de onda (m) Corte del diagrama de radiación 2D deseado (phi o theta y valores angulares) Escala del eje de campo eléctrico (en dB) Ancho de haz a ? dB Sistema de coordenadas (polar o cartesiano) Precisión: número de puntos en el dibujo de diagramas de radiación Radiación y Propagación

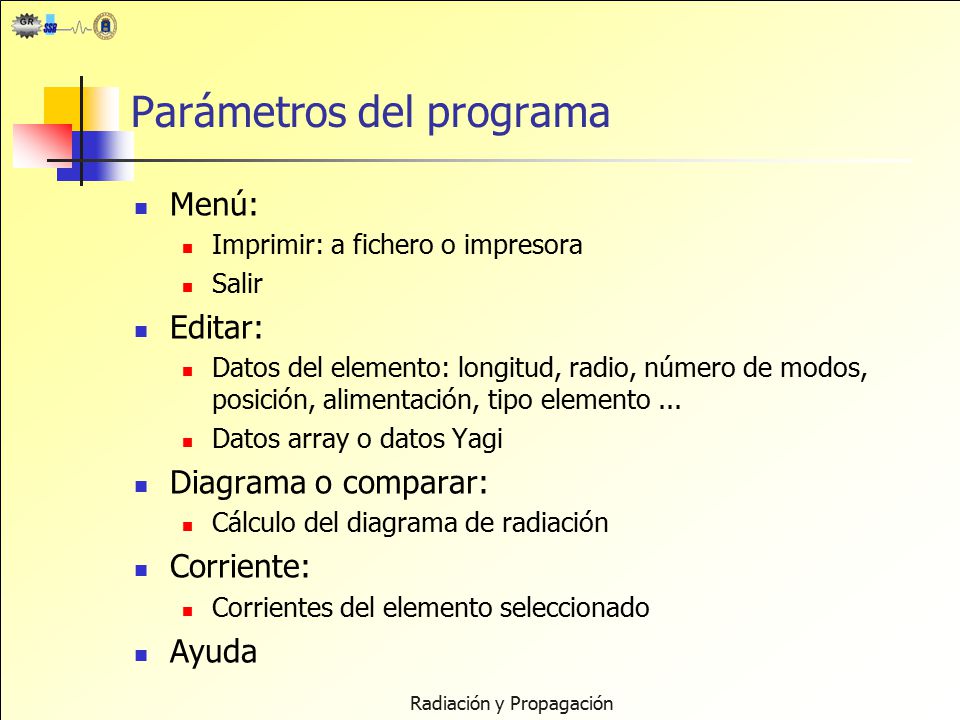

18 Parámetros del programa
Menú: Imprimir: a fichero o impresora Salir Editar: Datos del elemento: longitud, radio, número de modos, posición, alimentación, tipo elemento ... Datos array o datos Yagi Diagrama o comparar: Cálculo del diagrama de radiación Corriente: Corrientes del elemento seleccionado Ayuda Radiación y Propagación

19 Radiación y Propagación
Ejemplos de aplicación Análisis y diseño de antenas lineales: dipolos y dipolos doblados Análisis y diseño de antenas Yagi Uda Análisis y diseño de arrays Otras configuraciones Radiación y Propagación

20 Radiación y Propagación

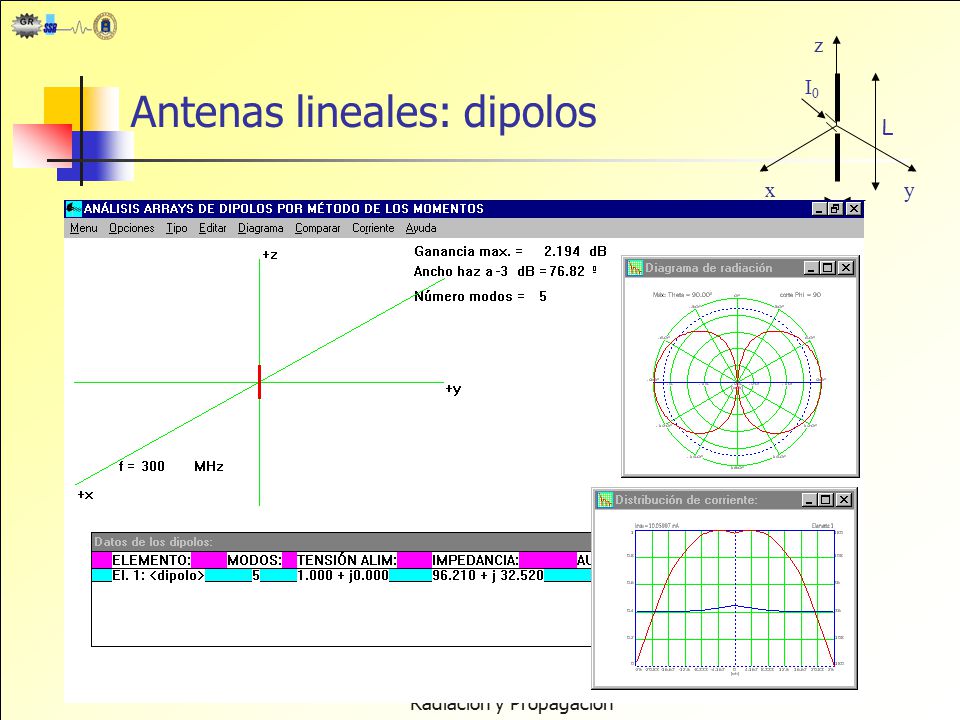

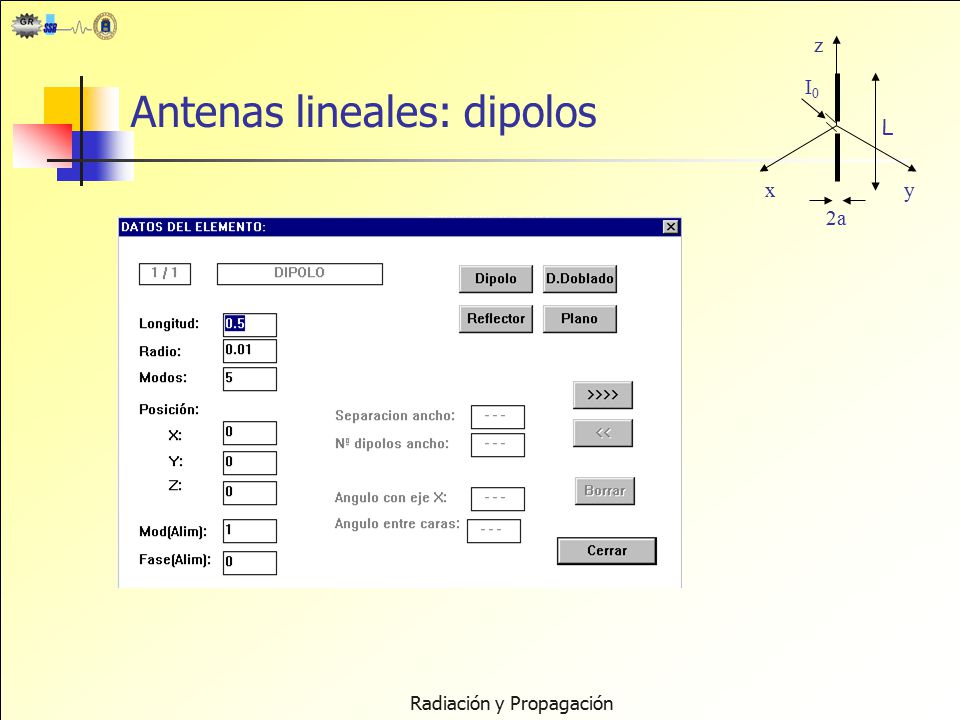

Antenas lineales: dipolos I0 L 2a z x y Radiación y Propagación

21 Radiación y Propagación
Antenas lineales: dipolos I0 L 2a z x y Radiación y Propagación

22 Radiación y Propagación

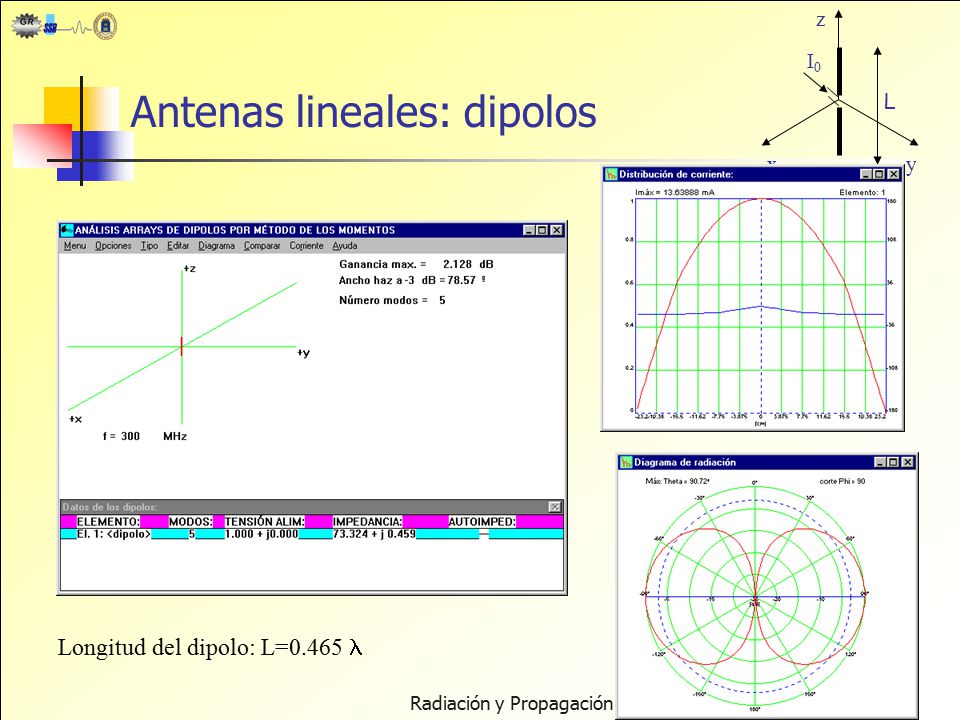

L 2a z x y Antenas lineales: dipolos Longitud del dipolo: L=0.465  Radiación y Propagación

23 Radiación y Propagación

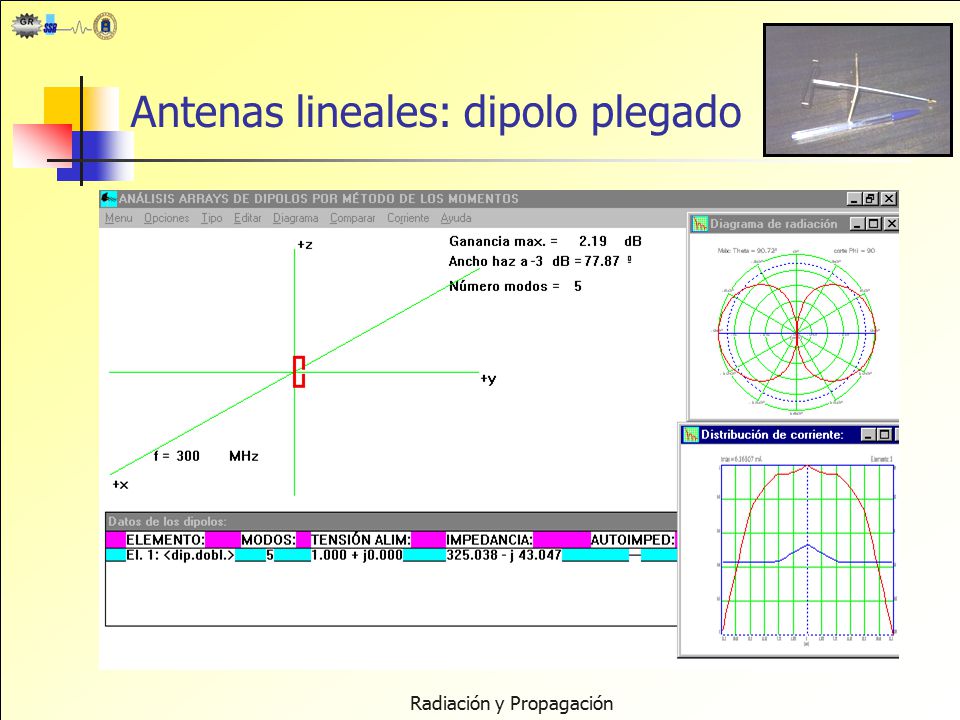

Antenas lineales: dipolo plegado Radiación y Propagación

24 Radiación y Propagación

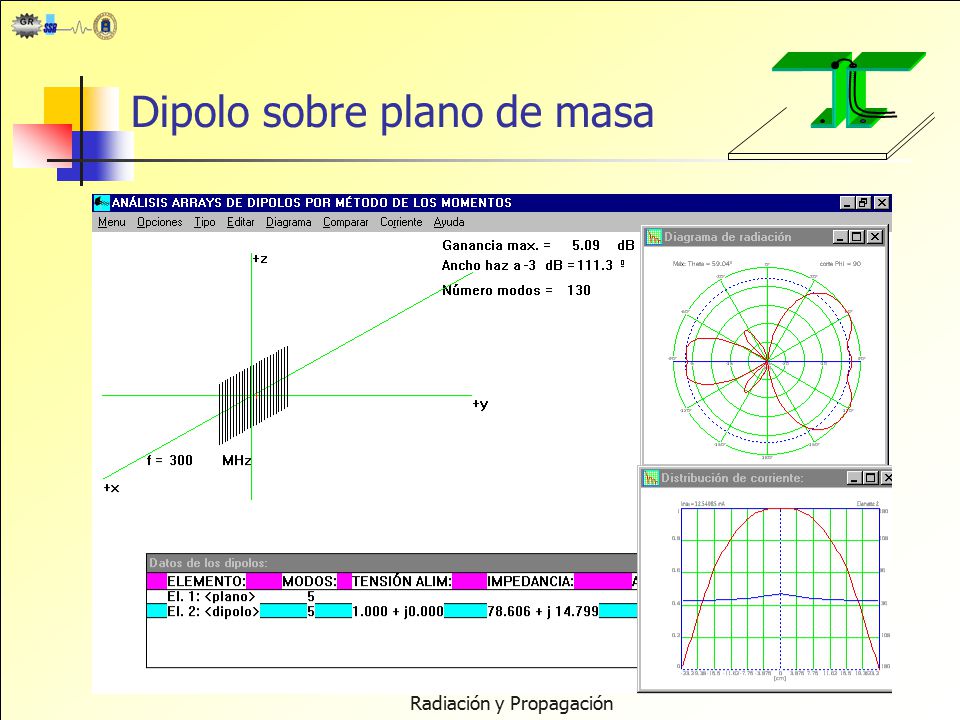

Dipolo sobre plano de masa Radiación y Propagación

25 Radiación y Propagación

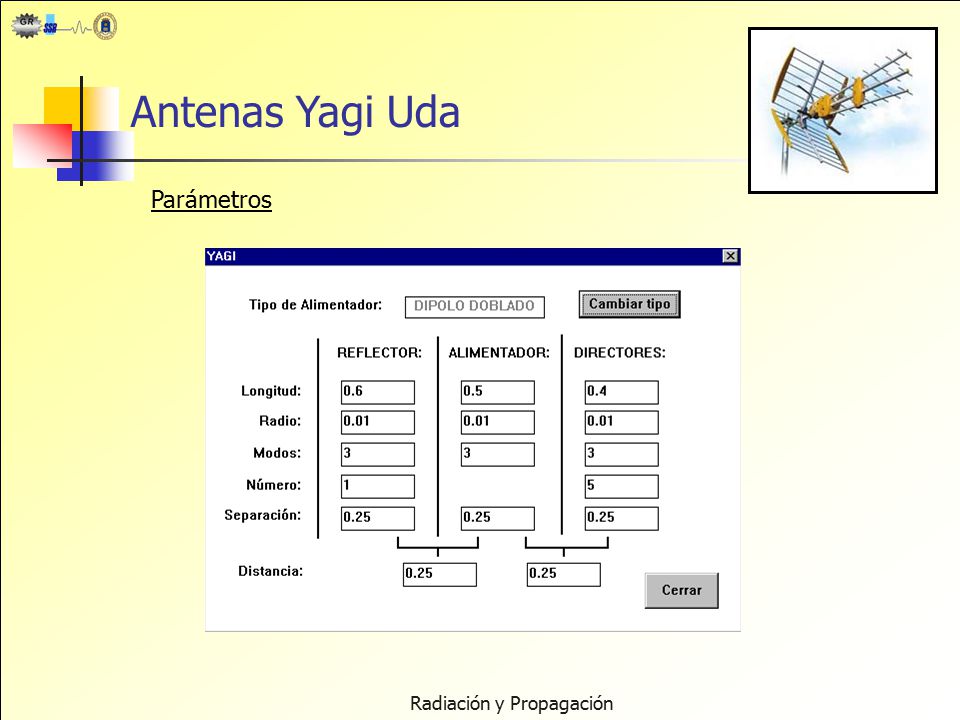

Antenas Yagi Uda Parámetros Radiación y Propagación

26 Radiación y Propagación

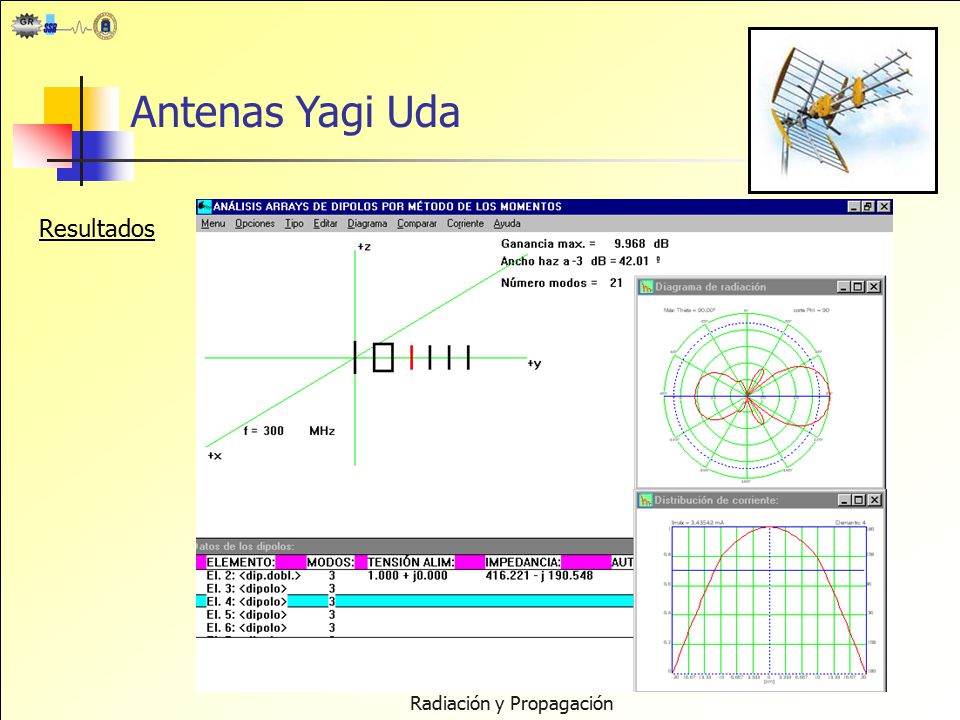

Antenas Yagi Uda Resultados Radiación y Propagación

27 Radiación y Propagación

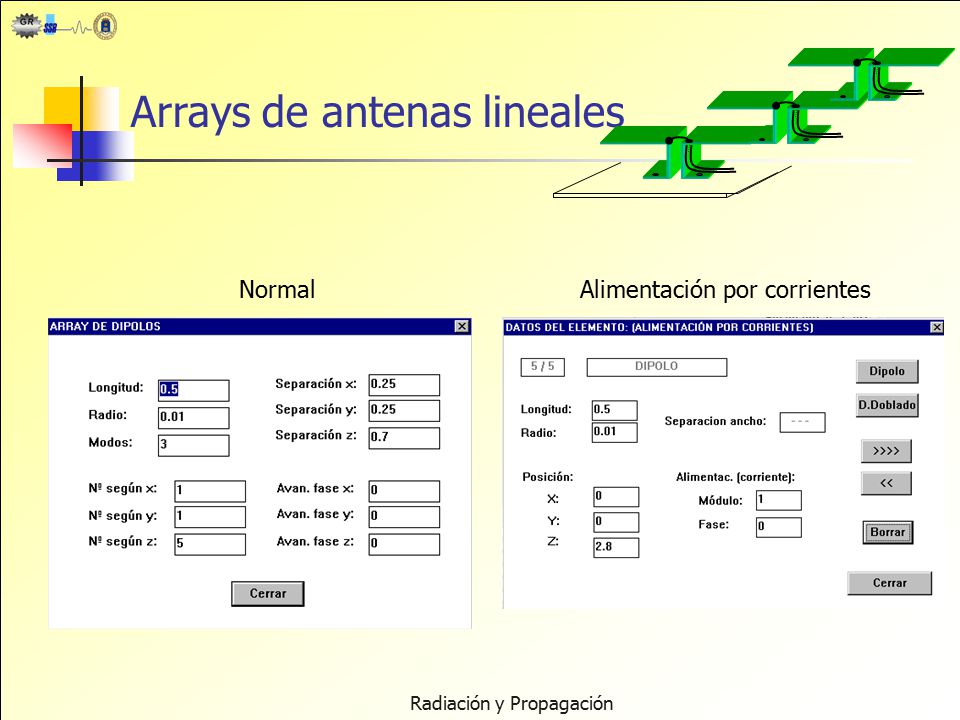

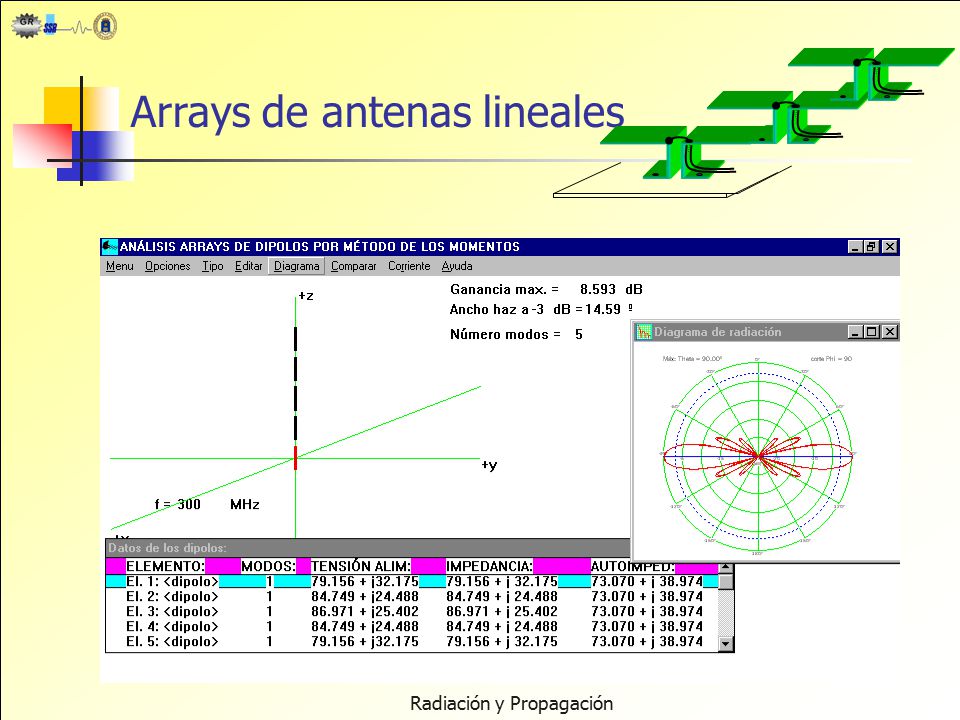

Arrays de antenas lineales Normal Alimentación por corrientes Radiación y Propagación

28 Radiación y Propagación

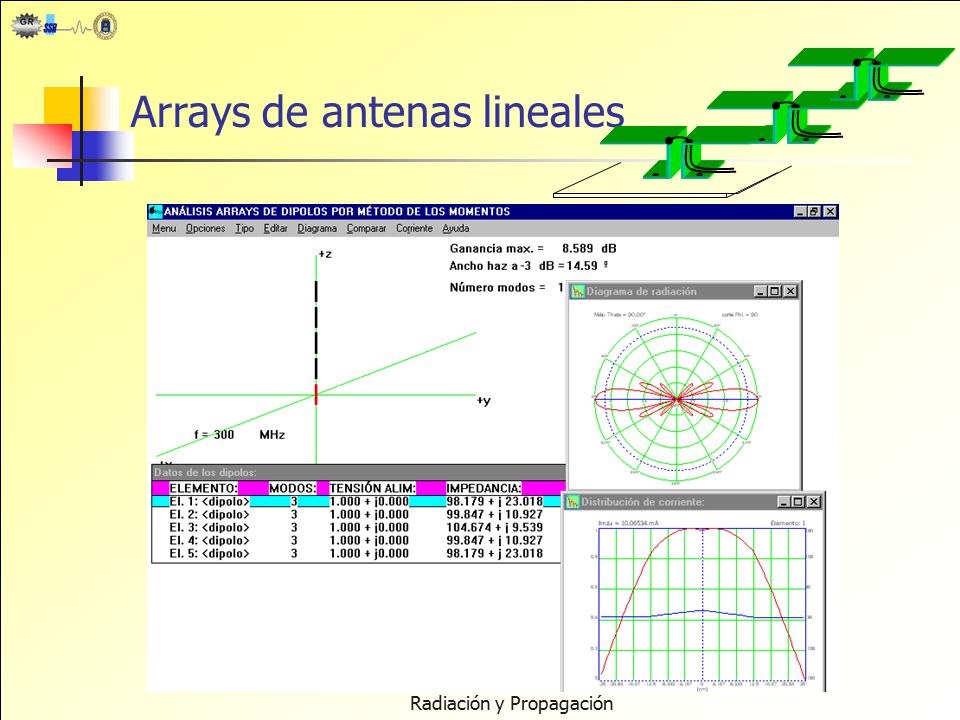

Arrays de antenas lineales Radiación y Propagación

29 Radiación y Propagación
Arrays de antenas lineales Radiación y Propagación

30 Radiación y Propagación

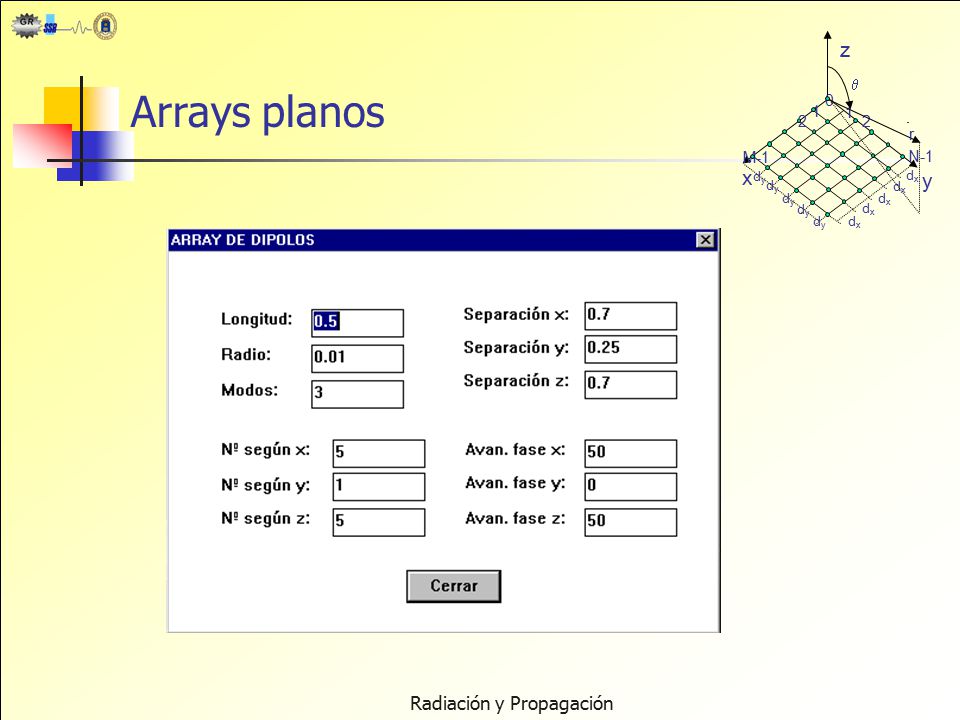

Arrays planos 1 2 N-1 M-1 dy dx r z y x Radiación y Propagación

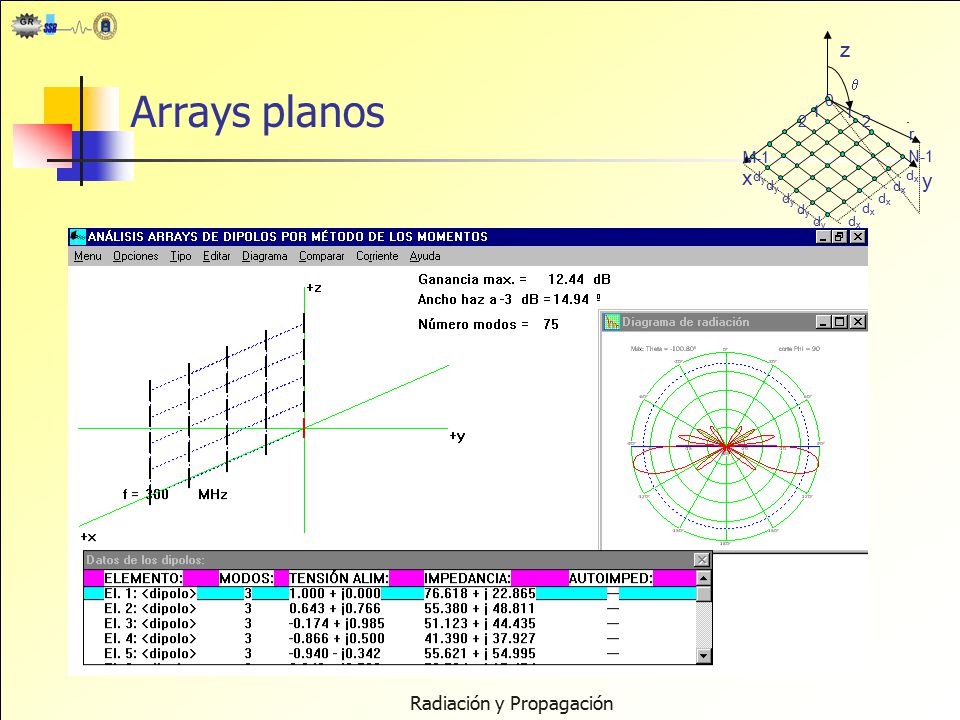

31 Radiación y Propagación
Arrays planos 1 2 N-1 M-1 dy dx r z y x Radiación y Propagación

32 Radiación y Propagación

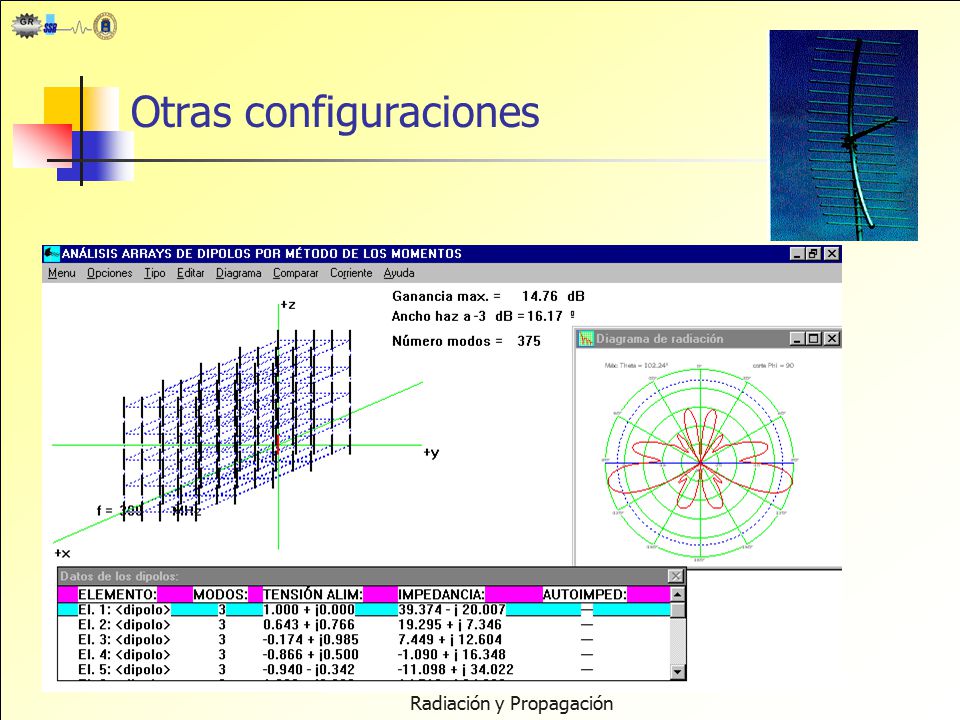

Otras configuraciones Radiación y Propagación

33 Radiación y Propagación

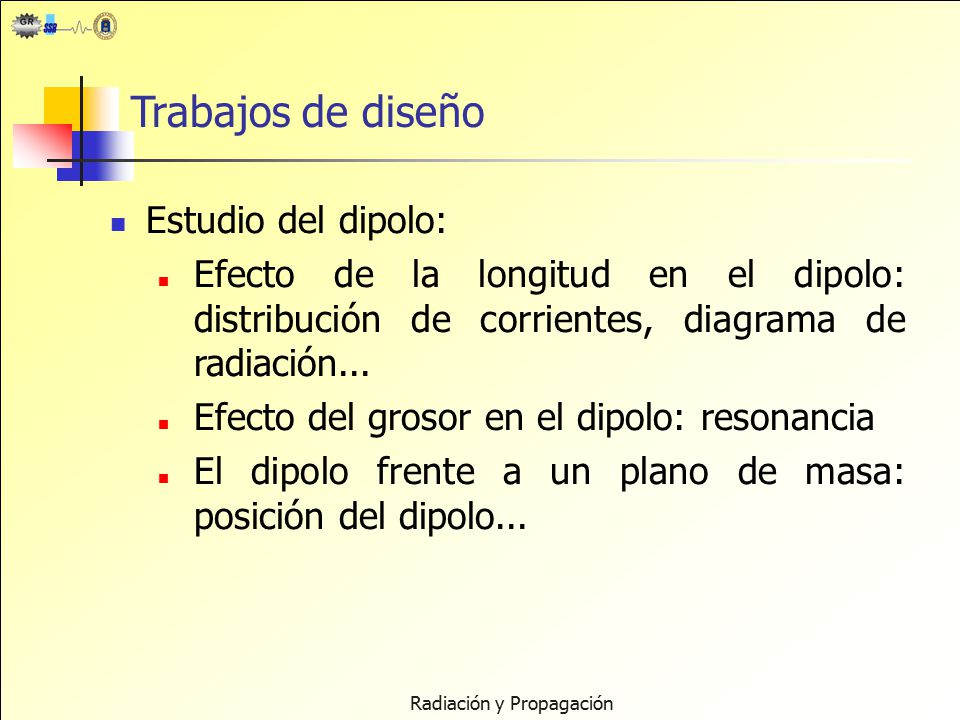

Trabajos de diseño Estudio del dipolo: Efecto de la longitud en el dipolo: distribución de corrientes, diagrama de radiación... Efecto del grosor en el dipolo: resonancia El dipolo frente a un plano de masa: posición del dipolo... Radiación y Propagación

34 Radiación y Propagación
Trabajos de diseño Dipolo doblado: Comparación con el dipolo elemental, mejora que se obtiene Efecto de la longitud, anchura y radio El dipolo doblado frente a un plano de masa. Radiación y Propagación

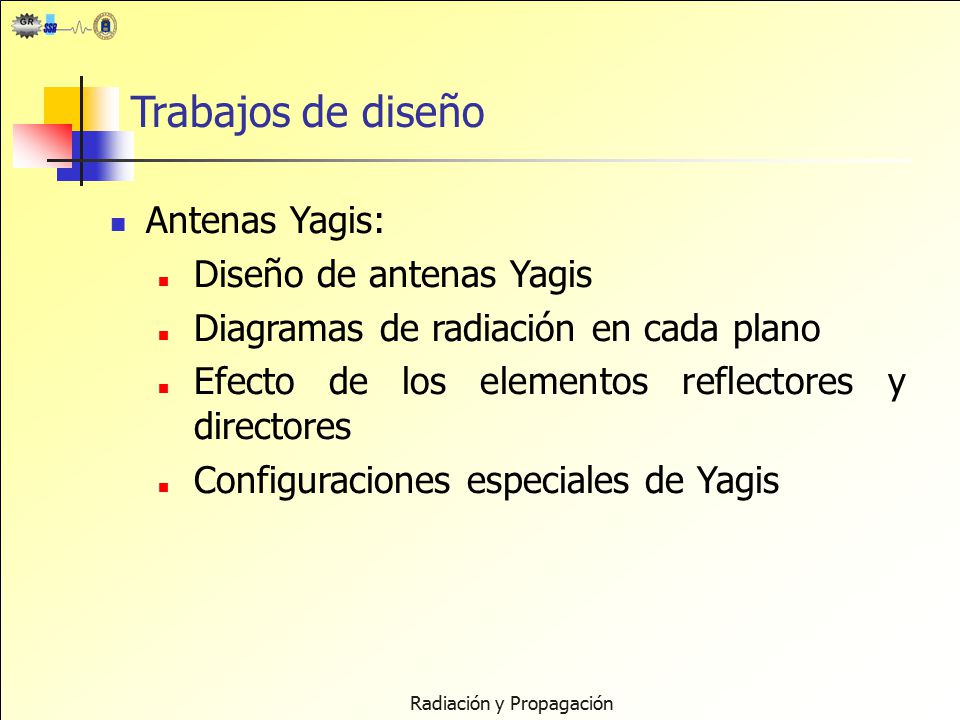

35 Radiación y Propagación
Trabajos de diseño Antenas Yagis: Diseño de antenas Yagis Diagramas de radiación en cada plano Efecto de los elementos reflectores y directores Configuraciones especiales de Yagis Radiación y Propagación

36 Radiación y Propagación

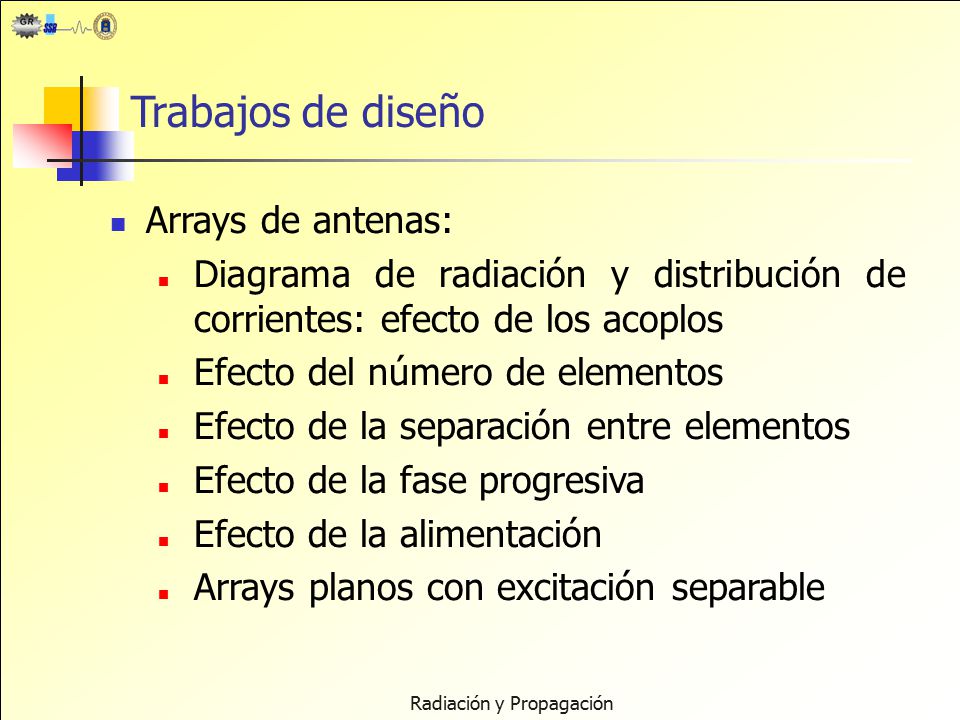

Trabajos de diseño Arrays de antenas: Diagrama de radiación y distribución de corrientes: efecto de los acoplos Efecto del número de elementos Efecto de la separación entre elementos Efecto de la fase progresiva Efecto de la alimentación Arrays planos con excitación separable Radiación y Propagación

37 Radiación y Propagación

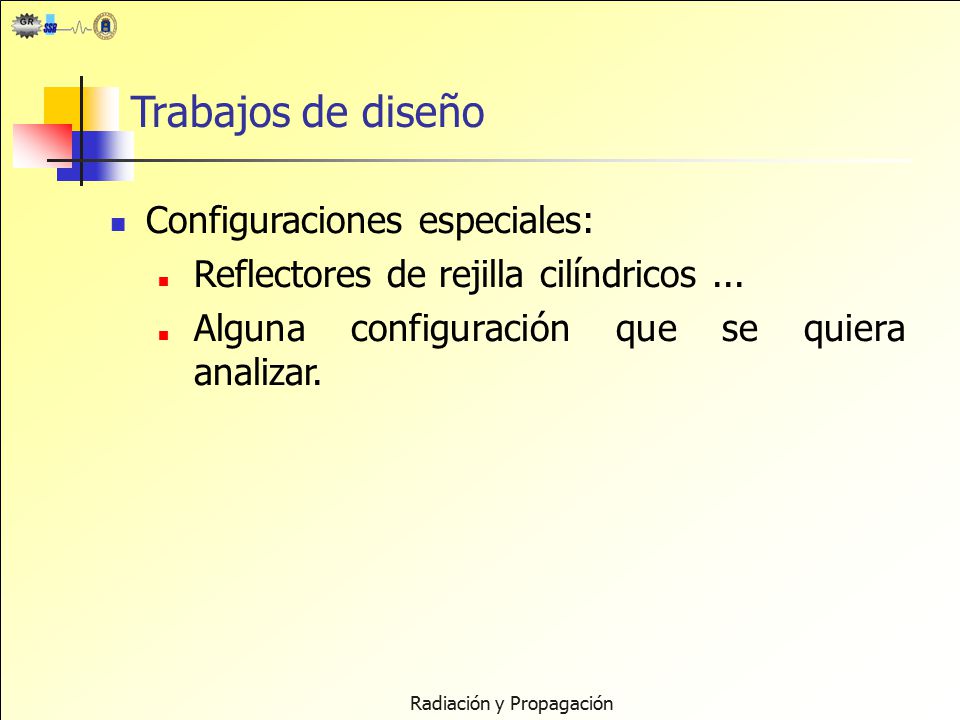

Trabajos de diseño Configuraciones especiales: Reflectores de rejilla cilíndricos ... Alguna configuración que se quiera analizar. Radiación y Propagación

38 Radiación y Propagación

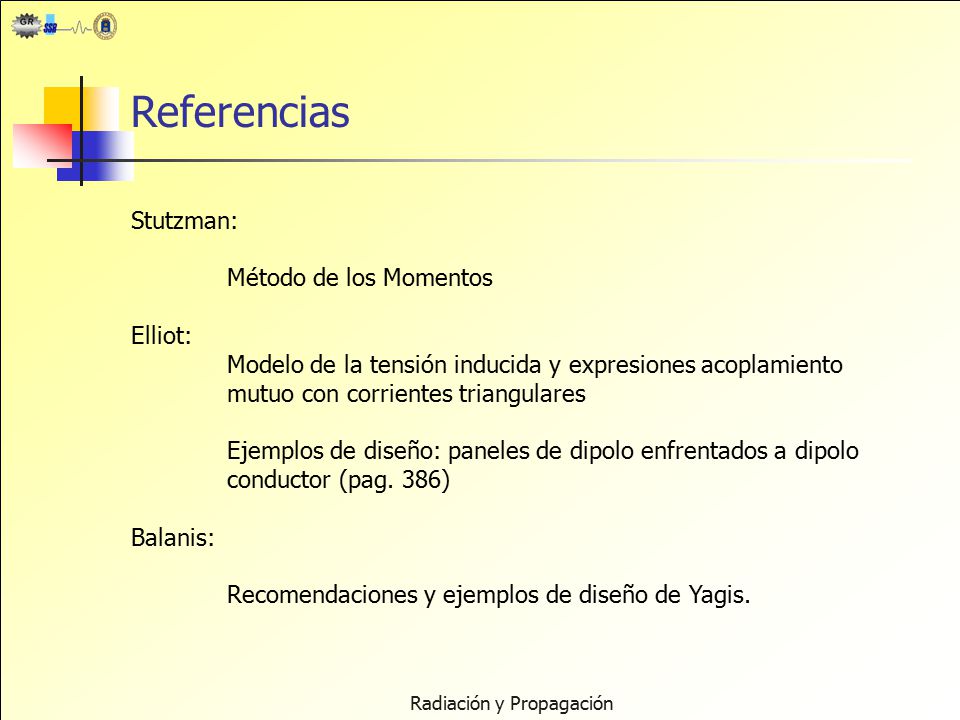

Referencias Stutzman: Método de los Momentos Elliot: Modelo de la tensión inducida y expresiones acoplamiento mutuo con corrientes triangulares Ejemplos de diseño: paneles de dipolo enfrentados a dipolo conductor (pag. 386) Balanis: Recomendaciones y ejemplos de diseño de Yagis. Radiación y Propagación
